Классификация дымоходов: выбираем оптимальную конструкцию
Конструкция печной трубы должна обязательно учитывать тип отопительного прибора, для которой она предназначена. По этой причине все дымоходы делятся на следующие типы:
- надсадные (прямые);
- коренные (приставные);
- пристяжные (боковые).
Первые опираются на отопительный прибор и являются его продолжением, поэтому нередко изготавливаются из такого же материала, что и печь. Кроме того, каналы надсадной трубы можно смонтировать в толще стен и тем самым повысить теплоёмкость и увеличить теплоотдачу отопительного прибора. Достоинства прямых дымоходов — в низком сопротивлении газохода, которое положительно влияет на тепловую эффективность печей с КПД до 70–75%. В такой трубе меньше откладывается сажа, поэтому за ними легче ухаживать, а кроме того, этот же фактор способствует и более высокой пожаробезопасности
Немаловажно и преимущество эстетического характера — надсадные дымоходы выдают себя лишь небольшой верхней шейкой и оголовком трубы на крыше здания
Существующие виды дымоходов позволяют подобрать конструкцию, которая учитывает особенности помещения и лучше всего подходит к установленной печи или котлу
Коренные дымоходы покоятся на собственном фундаменте, поэтому могут устанавливаться не только рядом с тепловым агрегатом, но и снаружи помещения. Такая конструкция хороша тем, что может использоваться как для одиночных отопительных котлов и буржуек, так и нескольких печей одновременно. Разумеется, при этом сечение дымового канала необходимо рассчитывать с учётом суммарной производительности всех отопительных приборов.
Пристяжные дымоходы являются разновидностью коренных и чаще всего устанавливаются снаружи здания. Они обладают небольшим весом, поэтому не требуют опоры в виде громоздкого фундамента. Боковая конструкция выделяется многими преимуществами. В отличие от прямой трубы, она имеет всего одну точку разделки в наружной стене и не так подвержена порывам ветра. При хорошем утеплении пристяжной дымоход имеет очень низкую тепловую инерционность, благодаря чему позволяет точно регулировать тягу
Важно и то, что боковая конструкция не так чувствительна к погрешностям расчёта сечения внутреннего канала. Сборник конденсата в пристяжном дымоходе обустраивается естественным образом, а попадание влаги в печь и вовсе исключается. Специалисты рекомендуют пристяжные дымоходы для оснащения наиболее технологичных пиролизных агрегатов или отопительных приборов с котловой автоматикой
Специалисты рекомендуют пристяжные дымоходы для оснащения наиболее технологичных пиролизных агрегатов или отопительных приборов с котловой автоматикой.
Обслуживание дымохода из кирпича и из металла
Существует множество различных способов чистки дымохода. Пожалуй, самый популярный из них — это очищение трубы зимой с помощью снега, который необходимо закидывать сверху. Однако эффективность этого метода невысока. Лучше воспользоваться одним из способов, которые приносят гораздо более заметные результаты.
Чистка дымохода — фото
| Способ | Описание |
|---|---|
 Чистка ершиком | Чистка ершиком — старый и проверенный метод, который применялся еще в незапамятные времена. Он позволяет добиться отличного эффекта, однако для этого вам придется хорошенько потрудиться. Кроме того, будьте готовы к тому, что немало сажи попадет на вас — работа эта очень грязная. |
 Чистка дымохода гирей на тросе | Чистка дымохода гирей на тросе — еще один механический способ очистки. Как и прочистка трубы с помощью ершика, он эффективен, но предполагает, что вам придется повозиться, попутно хорошенько перепачкавшись в саже. |
 Использование вентилятора | Также можно установить в верхней части трубы вентилятор, который будет работать на всасывание. Он вытянет из дымохода сажу, но нужно подготовиться к тому, что пространство вокруг бани после этого будет загрязнено ей. |
 Дрова осиновые | Существует и более простой способ — нужно закинуть в печь осиновых дров. В результате возникнет мощная тяга, и сажа будет выбита наверх. В сухом и сильном жаре, который создает осина, быстро сгорают смолистые вещества, оседающие в трубе в том случае, если вы топите баню дровами из хвойных пород дерева. |
 Средство для чистки дымохода | Чистка с помощью химических средств. Здесь существуют разные варианты, к примеру, можно вместе с дровами закинуть в банную печь специальные препараты, усиливающие тягу. Существенное преимущество такого метода перед очисткой с помощью осиновых дров заключается в том, что используемые составы содержат специальные вещества, которые дополнительно разрыхляют сажу. В результате она легко отходит от внутренней поверхности дымохода. |
Промывка и протопка печи | Еще один вариант — налить в трубу несколько литров воды, затем надо долго топить печь. |
Чтобы продлить срок службы дымохода, периодически нужно проводить контроль всех стыков и проверять общее состояние конструкции, чтобы заметить проблемы, которые могут появиться, на ранних этапах. Как было отмечено выше, в том случае, если вы установите в своей бане металлический дымоход, его нижнюю трубу периодически нужно будет менять, так как она нагревается гораздо сильнее, поэтому быстрее приходит в негодность.
Если вы четко соблюдете технологию, печная труба из кирпича или металла, сделанная своими руками, будет хорошо отводить дым и отлично сохранять тепло. При этом риск возникновения пожара сводится практически к нулю. Как металлическая, так и кирпичная конструкции очень долговечны, поэтому вы очень нескоро почувствуете необходимость сооружать или устанавливать в своей бане новый дымоход.
Как прочистить дымовой канал
Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.
Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:
- Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
- Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
- Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.
Мастер-класс по изготовлению самодельного ерша и удалению сажи из дымохода смотрите в очередном видео:
Утепление и его особенности
Базальтовый утеплитель для труб и дымохода
Технология утепления дымохода зависит от его конструкции. Дымоход из металла утепляется по принципу, который используется при изготовлении сэндвич-трубы. Для этого используются негорючие изоляционные материалы и труба большего диаметра.
Далее, на утепленную конструкцию надевается труба большего диаметра и фиксируется при помощи саморезов или заклепок. При необходимости можно использовать фольгированный утеплитель с отражающей поверхностью.
Для утепления кирпичных дымоходов применяется специальная штукатурка, которая наносится на армированную поверхность. Для армирования используется стальная сетка с ячейками 5×5 мм или 10×10 мм. Раствор наносится при помощи шпателя и выравнивается полутерком.
Как рассчитать дымоход
Оптимальной формой дымовой трубы считается цилиндрическая, так как она является наиболее обтекаемой. В цилиндре нет углов, а значит дым по нему движется без препятствий, сажа при этом оседает на стенках в минимальном количестве.
Главными параметрами дымохода являются площадь внутреннего поперечного сечения и высота. Их необходимо рассчитать для того, чтобы обеспечить следующее:
- оптимальную величину тяги;
- высокое значение КПД печи;
- пожарную безопасность здания.
Специалисты предлагают такой алгоритм расчета площади сечения дымохода:
- Определение объема дымовых газов при сгорании топлива: Vгаз=b*Vтоп*(1+t/273)/3600, где b – количество топлива, сгорающего в топке за 1 час (кг); Vтоп – коэффициент объема дымовых газов для конкретного вида топлива (для дров он равен 10 м3/кг); t – температура дымовых газов на выходе (110-160°С).
- Определение площади поперечного сечения дымохода: Sдым= Vгаз /w, где W – скорость движения дымовых газов в дымоходе (принимается 2 м/сек).
- Определение диаметра (если дымоход круглого сечения): D = √ 4 * Sдым/ π.
Например, расчет простейшей печи-каменки, в которой за 1 час сгорает 6 кг сухих дров (Vтоп = 10 м3/кг), а температура дымовых газов на выходе 120 градусов выглядит так:
- Объем дымовых газов: Vгаз=b*Vтоп*(1+t/273)/3600= 6*10*(1+120/273)/3600=0,024 м3/сек.
- Площадь поперечного сечения дымохода: Sдым= Vгаз /w=0,024/2=0,012 м2.
- Диаметр трубы: D = √ 4 * 0,012 / 3,14 = 0,125 м (т.е. нужно брать трубу диаметром не менее 130 мм).
Для прямоугольных и квадратных дымоходов установлены следующие размеры:
| Тепловая мощность печи, кВт | Размеры, мм |
|---|---|
| менее 3,5 | 140х140 |
| от 3,5 до 5,2 | 140х200 |
| от 5,2 до 7,2 | 140х270 |
У дымохода цилиндрической формы диаметр должен быть обязательно больше выходного печного отверстия.
Общее правило: на каждый киловатт мощности печи приходится 8 см² сечения дымохода. Т.е. если тепловая мощность банной печки 20 кВт, то площадь дымохода должна быть 160 см². Соответственно, его диаметр — минимум 140 мм.
При расчете высоты дымохода учитывают высоту здания, вид крыши, наличие и размеры прилегающих строений.
По нормам СНиП высота дымовой трубы для плоской крыши равна 1 м. Если крыша с уклоном, то высота дымохода определяется так:
| Расстояние до конька кровли, м | Высота трубы |
|---|---|
| менее 1,5 | выше конька на 0,5 м |
| от 1,5 до 3,0 | на одном уровне с коньком |
| более 3,0 | на уровне линии, проведенной вниз от конька под углом в 10° к горизонту |
Если труба возвышается над крышей более, чем на 1,5 м, она требует дополнительной фиксации.

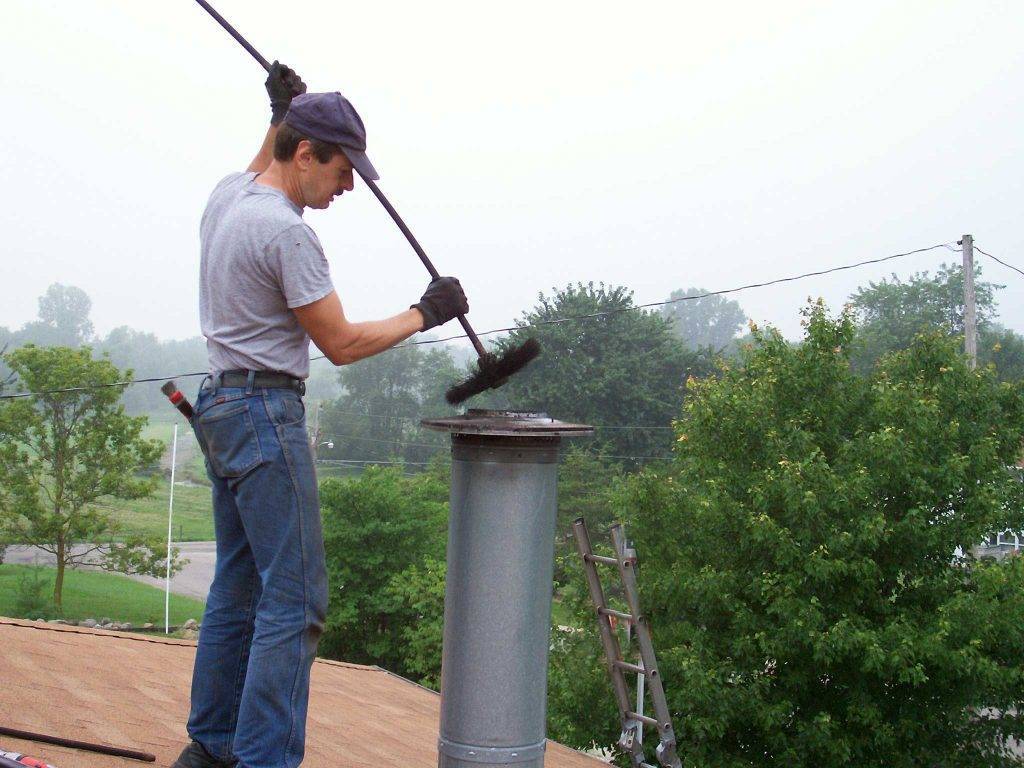

Механический способ очистки дымохода
Механическая прочистка заключается в удалении сажи с помощью металлического ерша, который вводят в дымовую трубу и, совершая вращательные и поступательные движения, соскребают сажу с поверхности дымохода. Метод имеет несколько преимуществ: он эффективен против засоров и твердых отложений, дешев и довольно прост, не требует специальных знаний и навыков. Вместе с тем, ручная прочистка дымохода через трубу – довольно опасное занятие, ведь придется залезать на крышу.
Что такое ерш?
Это витой трос с проволокой из стали, оснащенный ручкой для кручения с одной стороны и насадкой из проволоки или пластика с другой. Длина троса может быть различной и зависит от длины дымохода. Ерш вводят в трубу вперед насадкой, одновременно вращая его ручку. При этом вращение передается на насадку, и она механически соскребает слой сажи со стенок трубы.
Ерш для дымохода
Как прочистить дымоход ершом:
Полностью откройте все задвижки и вьюшки, перекрывающие тягу в вашей печи или камине. Под дымоход в устье печи или в топке камина поставьте емкость для сажи – ее будет довольно много. Для того чтобы не пачкать мебель и полы в комнате, открытую топку камина можно занавесить ненужной тканью.
Соблюдая технику безопасности и используя страховочный пояс, поднимитесь на крышу. Снимите с трубы оголовок
Осторожно введите чистящий трос в трубу и попытайтесь протолкнуть его на некоторое расстояние. Одновременно вращайте ручку на тросе
Если длина дымохода больше 3 метров, делать это удобнее вдвоем – один человек направляет трос в трубу, второй вращает ручку, стоя на некотором расстоянии.
Если трос не проходит сквозь просвет трубы в каком-либо месте, необходимо определить, где он застрял – в месте изгиба трубы или на прямом участке. Если труба в этом месте не имеет поворотов, скорее всего, там образовался серьезный засор. Его можно пробить с помощью груза, привязанного к веревке, опуская его в трубу довольно резко.
Чистить дымоход по такой методике нужно до того момента, когда из трубы в топку не перестанет сыпаться сажа. После прочистки проверьте тягу с помощью зажженной газеты – она должна значительно улучшиться.
Чистить дымоход по такой методике нужно до того момента, когда из трубы в топку не перестанет сыпаться сажа. После прочистки проверьте тягу с помощью зажженной газеты – она должна значительно улучшиться.
Русскую печь со сложным дымоходом, включающим несколько поворотов под углом 90 градусов, прочистить ершом через трубу с крыши порой невозможно – протяженность такого дымохода довольно велика, да и ерш упрямо не хочет проходить через повороты. В этом случае можно совместить очистку трубы с механической чисткой дымохода.
Можно ли при помощи ерша прочистить сложный извилистый дымоход?
Конечно можно, для этого четко выполняйте эту инструкцию:
Внимательно осмотрите печь. На боковых и задней ее стенках вы найдет дверцы, предназначенные для чистки дымохода. Они могут быть замазаны или закрашены, но их необходимо будет открыть. Подставьте под каждую дверцу ведро или другую емкость.
Смените стандартную насадку на ерше на пластиковую бутылку, разрезанную пополам и слегка надрезанную по окружности так, чтобы получилась «ромашка». Закрепить ее можно так: концы проволоки, выполняющие роль ерша, нужно собрать в пучок, пропустить через пробку с заранее сделанным в ней отверстием и загнуть. Пробку накрутить на бутылку. Пластиковый ерш значительно мягче металлического и лучше проходит через повороты, и, используя бутылки разного размера, вы сможете постепенно прочистить все повороты.
Введите полученное приспособление в дымоход со стороны топки и проталкивайте его как можно глубже, вращая и время от времени извлекая его вместе с сажей, упавшей в бутылку. Очищайте дымоход до тех пор, пока количество сажи не уменьшится до незначительного.Так же прочистите дымоход со стороны всех дверок.
- Откройте все заслонки и прочистите дымовую трубу с крыши так, как описано выше. Если вы сделаете это до очистки дымохода, вы можете серьезно забить ее, так как саже просто некуда будет падать.
- Еще раз почистите дымоход со стороны топки. Сметите сажу щеткой, в том числе с задвижек и вьюшек. Закройте все дверки на задней и боковых стенках и проверьте тягу с помощью газеты или лучины. При хорошей тяге растопите печь небольшим количеством дров. Если дверки для очистки дымохода дымят – замажьте их раствором глины с песком.
Иногда вместо дверок для прочистки дымохода печники устанавливают съемные кирпичи. Вынимать и ставить их самостоятельно без специальных навыков не рекомендуется, для прочистки такой печи лучше обратиться к специалистам.

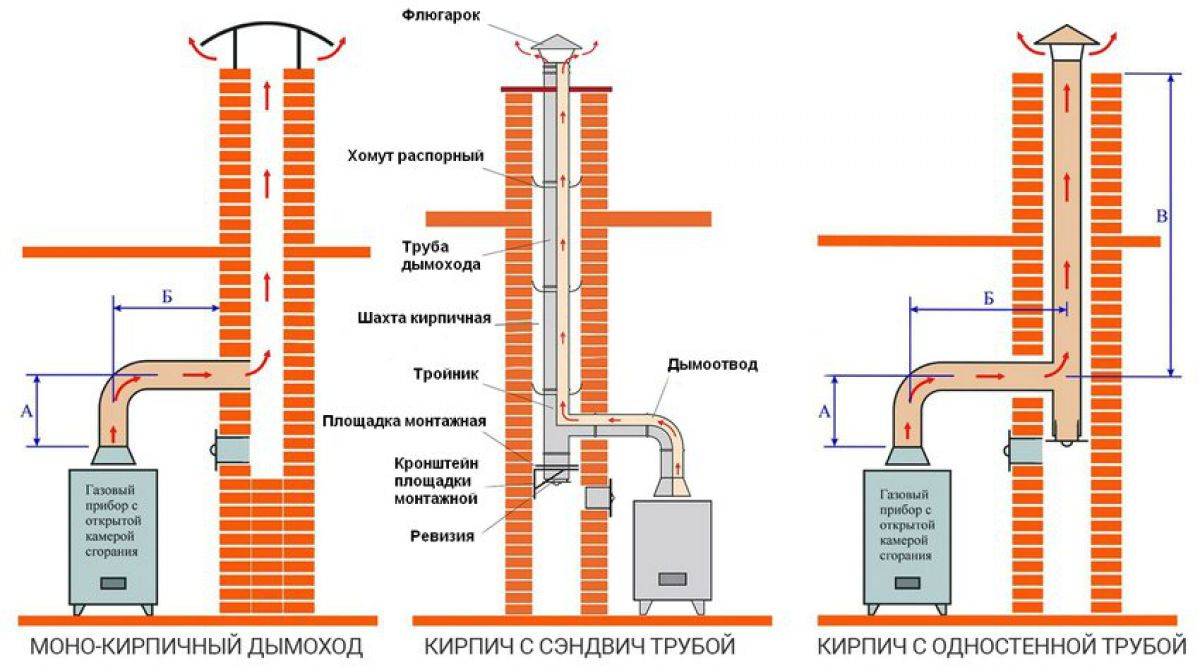

Виды дымоходов
В основном, при строительстве банной печи используются два вида дымохода — это коренные и насадные.
Коренные дымоходы выстраиваются отдельно, рядом с печью, и соединяются с ней специальным патрубком, который и отводит дым в основной канал. Этот вид может даже использоваться для двух или трех печей. Естественно, в этом случае он должен иметь соответственный внутренний диаметр, и трубы от разных отопительных приборов монтируются на различной высоте.
Коренная схема дымохода
Дымоотводные системы с насадной трубой отличаются от коренных тем, что устанавливаются непосредственно на патрубок печи и выводится на улицу через стену или крышу. В банных постройках хозяева чаще отдают предпочтение именно насадным дымоходам.
Дымоход насадного типа
Также дымоходы можно разделить на наружные и внутренние.
Первые выводятся через стену, и основная их часть проходит по улице, где закрепляется к стеновой поверхности с помощью кронштейнов. Но сразу нужно сказать, что наружный вид дымоотвода плохо подходит для бани, так как быстрее остывает, как бы хорошо он ни был утеплен. А именно для бани терять лишнее тепло – непростительная роскошь.
Дымоход наружный
Внутренние дымоходные системы устанавливают чаще, поэтому и стоит о них узнать больше.
Дымоход, проходящий внутри помещения через потолок
Одним из главных преимуществ внутреннего дымохода является его максимальная вертикальность, что способствует хорошей тяге. Однако, есть у него, конечно, и свои недостатки:
— для его устройства в готовой постройке нужно прорезать (пробивать) отверстия в перекрытии и кровле, а также делать надежную гидроизоляцию. Кроме того, придется потрудиться чтобы изолировать проход в перекрытии жаростойким материалом;
— дымоход, проходящий снаружи, намного легче отремонтировать, чем внутренний.
Но несмотря на возможные минусы, тепло, отдаваемое в помещение, гораздо важнее для бани, поэтому лучше не полениться и провести его внутри, чтобы не терять банный жар и не сжигать при этом лишнего топлива.
Рекомендации от профи!
Аксессуары для бани Беседка своими руками Бетонный забор Буржуйка своими руками Веранда своими руками Винтовой фундамент Дачный туалет своими руками Декоративный кирпич Забор из камня Заливка фундамента Как сделать забор Калитка из профнастила Камин своими руками Кирпичный забор Клумбы своими руками Кованые ворота Крыльцо своими руками Купель для бани Курятник своими руками Лестница своими руками Металлические ворота Монтаж вагонки Монтаж поликарбоната Насос для дачи Обустройство гаража Ограждения для клумб Отмостка своими руками Парилка в бане Перила для лестниц Погреб своими руками Покраска стен Пресс своими руками Решетки на окна Рулонные ворота Сарай своими руками Сигнализация для дачи Скамейки для дачи Столбы для забора Стяжка пола Твердотопливные котлы Теплица своими руками Установка забора Утепление дома Утепление мансарды Утепление фундамента
Чистим дымоход от сажи народными средствами
Профилактику засоров и отложения сажи в дымоходе можно проводить несколькими способами:
- Утепление трубы. Этот метод основан на уменьшении образования конденсата водяных паров в трубе при топке. В холодное время года разность температур на внутренней и внешней поверхности трубы может привести к осаждению на нем влаги и смол, которые связывают сажу в твердый осадок. Использование труб типа «сэндвич» с негорючим утеплителем уменьшает образование конденсата.
- Регулярное использование катализаторов горения в виде таблеток или специальных поленьев специфических пород древесины с добавками, предназначенными для очистки дымохода — уменьшит отложение сажи на его стенках.
- Если вы топите печь дровами, время от времени добавляйте к ним сухие осиновые поленья: осина горит с образованием сильного высокого пламени, разрушающего связующие элементы сажи и сжигающего ее, и при активном подъеме дыма вся осевшая в дымоходе сажа попросту вылетает в трубу. Делать это лучше в зимнее время, чтобы сажа попадала на снег и не сильно пачкала крышу.
Осиновые поленья
Своевременная очистка дымохода с использованием этих методов сделает топку печи и камина приятным занятием – достаточно поднести к сухим дровам спичку, и вот уже в вашем камине танцует живой огонь, согревающий и дарящий уют.
Инструкция по установке трубы
Как сделать трубу в бане? Достаточно просто, если руководствоваться следующей инструкцией:
- на первом этапе подготавливаются отверстия для прохождения трубопровода в потолке и крыше. Если дымоход проходит через балки, то необходима установка дополнительных поддерживающих элементов. Размеры отверстий зависят от диаметра применяемых труб. Каждый диаметр требуется увеличить на 250 – 350 мм.
Это расстояние необходимо для предотвращения возникновения пожаров (правила безопасного строительства дымоходов).
- в отверстие потолка вставляется и закрепляется переходник. Если используется не готовое приспособление для обустройства перехода, то вместо переходника на потолке закрепляется металлический лист. Свободное пространство заполняется выбранным теплоизолятором;

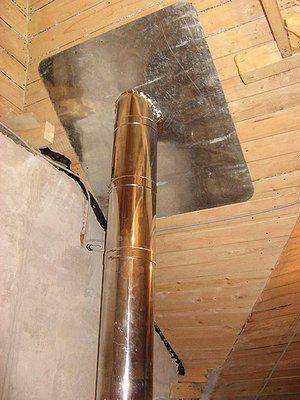

Обустройство прохода через потолок
- аналогичным образом обустраивается пространство перед проходом через кровлю;
- монтаж дымохода начинается с подсоединения труб к печи. Если дымоход проходит близко от стены, то она закрывается металлическим листом;

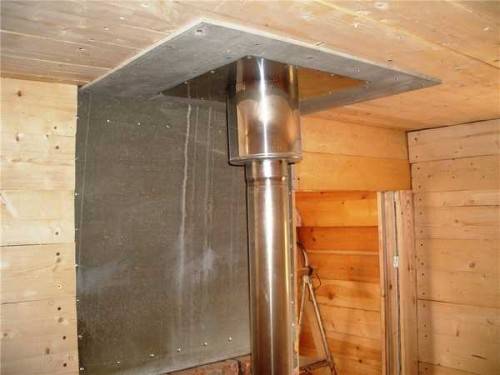

Стена закрывается металлическим листом
Высота трубопровода должна быть рассчитана таким образом, чтобы места стыков не совпадали с местами переходов через потолок и крышу.
- труба для печки в баню выводится на крышу;
Вывод дымохода через крышу
- место примыкания оборудуется фартуком, необходимым для достижения герметичности трубопровода по всей длине;
Схема установки фартука
- на последнем этапе наверх трубы одевается оголовок.
Места стыков труб герметизируются жароустойчивым материалом.
Трубу для бани можно установить самостоятельно. Главное – четко и правильно разработать проект (а лучше воспользоваться готовым или доверить данную работу специалистам), приобрести необходимые материалы и инструменты. Все работы необходимо проводить согласно правилам безопасности. Несоблюдение данных правил приведет к возможному пожару, что негативно сказывается на здоровье человека и может повредить имущество.
Как рассчитать параметры дымохода?
Как уже выше описывалось нужно знать определенные параметры. Если два главных параметра – это высота и сечение, то есть еще один показатель, которые нужно в обязательном порядке учитывать. Это характеристики самого отопительного оборудования.
Существует несколько форм расчета, подразделяющиеся на:
- Точные.
- Приблизительные.
- Автоматические.
Под первыми нужно понимать, что требуется учитывать массу факторов, среди которых показатели температуры газов, скорость отделения, высота и скорость к которой будет происходить горение, того или иного топлива. Данные значения нужно подставлять в специальную формулу, подробный расчет будет дан в конце статьи.
Что касается приблизительного расчета, то здесь во внимание берутся показатели размера камеры сгорания. Для примера, приведем классический размер обычной камеры в печи либо котле – это габариты в пределах 500 на 400 мм
Применяется системы подстановки, то есть 1:10. Тогда для круглых каналов, диаметр будет равен 180 — 190 мм.
Третий тип расчета – это использование специальных калькуляторов расчета. Как правило, они выдают более точные данные, однако нужно знать и больше исходных параметров. Грубо говоря – этот тот же первый способ подсчета, но выполняется он уже при помощи вычислительной машины.
Определение высоты дымохода
Мы уже знаем, что от подобного параметра зависит работоспособность системы. Поэтому учитывайте, что согласно СНиПов, высота в среднем должна составлять 5 метров, но не более 7 метров. При меньшей длине, не станет образовываться в достаточном количестве естественная тяга. При расчете следуйте описанным правилам:
- От основы до высшей точки более 5 метров.
- Выход на плоскую крышу знаменуется возвышением оголовка трубы на 500 мм.
- При возведении на скатной крыше, при трех метрах до конька, дымоход при проведении визуальной линии, должен располагаться под 10 градусным углом. Чем меньше расстояние до конька, тем соответственно больше градус.
На схеме показана правильная высота дымовых труб по отношению к различным типам крыши.
Определение сечения дымового канала
Чтобы не использовать сложные геометрические исчисления, рекомендуем вам обращать внимание на рекомендации специалистов. Итак, диаметр дымохода должен соответствовать таким критериям:
- В случае, если мощность не превышает 3,5 Квт, тогда достаточно диаметра в 0,14 см.
- Мощность в пределах до 5 кВт равняется диаметру в 0,20 см.
- Мощность до 7 кВт, равняется сечению трубы в 0,27 – 0,30 см.
Если у вас есть желание подсчитать сечение более точно, можно воспользоваться такими параметрами, как вид топлива, скорость сгорания, скорость тяги, высота, скорость прохождения по трубе.
Как влияет диаметр дымохода на его высоту?
Диаметр трубы дымохода отчасти только оказывает влияние на высоту. Грубо говоря, вам не получится расширить сечение, чтобы, к примеру, снизить длину канала – эти значения не взаимосвязаны, как многие считают. Поэтому не стоит «мудрить» с диаметром, подгоняя определенную высоту, которая будет ниже 5 метров либо выше 7 метров. Уровень тяги будет одинаковым на всей протяженности от 5 до 7 метров. А вот слишком большой диаметр, может снижать тягу, образовывать завихрения, хотя на первый взгляд это кажется абсурдным.
Расчет оптимального показателя тяги
Кроме расчета диаметра дымохода нужно знать и силу тяги. Для этого вам потребуется найти закон Бернулли и подставить данные внешней температуры, внутренней, а также уровень давления
Для окончательно расчета берется за внимание общая потеря давления в обеих зонах. Если показатели идентичны, значит, тяга находится в оптимальном диапазоне
Схема движения газов в печи
Пример расчета печи
Как и обещали, в конце приводим пример самостоятельного расчета. Итак, рассчитать диаметр дымохода для печи на дровах нужно по такой формуле:
D = 4*Vr/3.14*2 = 0.166 m.
Значения подбираются исходя из стандартных размеров и показателей по таблице. Где:
D – Сечение.
Vr – требующийся объем воздуха для горения.
4 – это стандартный параметр тяги.
Выбор дымохода
Прежде чем устанавливать трубы-дымоходы для бани необходимо определиться с целым рядом факторов:
- с материалом, из которого будет изготовлен дымоход;
- с необходимыми дополнительными материалами и элементами;
- с набором инструментов, который потребуется для проведения работ.
Материалы, применяемые для банных дымоходов
Труба для бани своими руками может быть собрана из:
металлических труб (наиболее часто применяются трубы из нержавейки, но возможны и иные варианты). Металлический дымоход считается наименее дешевым, однако при обустройстве переходов через потолок и кровлю в таком случае необходимо применять теплоизолирующие материалы;
Металлический дымоход
керамических труб. Такой дымоход не портит дизайна бани, но стоит очень дорого. Устанавливаются подобные конструкции преимущественно в саунах. Керамические трубы не требуют дополнительной теплоизоляции и практически не подвержены перегревам, что максимально снижает риск возгорания;
Дымоход из керамики не требует дополнительной теплоизоляции
сэндвич труб (труб, изоляция которых предусмотрена конструкцией). Сэндвич трубы пользуются большой популярностью. Они легки в установке и не требуют обустройства дополнительной изоляции, препятствующей возникновению пожаров.
Дымоход из сэндвич труб
Наиболее популярными среди специалистов являются металлические дымоходы и конструкции собранные сэндвич труб. В любом случае, выбор материала дымоотводящей трубы является приоритетом собственника бани.
Необходимые материалы и элементы конструкции
Дымовая труба для бани должна отвечать разработанной конструкции и правилам безопасного использования.
Для оформления чертежа дымохода необходимо определиться с рядом показателей:
- диаметром применяемых труб;
- оптимальной высотой дымохода;
- количеством необходимых элементов.
Диаметр трубы для бани определяется исходя из количества топлива, сжигаемого в час или мощности печи. Данную работу рекомендуется доверить профессионалам.
Высота дымовой трубы регламентируется СНиПом. Она не должна быть менее 5 м. При этом четко регламентируется высота и расположение труб на крыше бани.
Схема определения высоты трубы в зависимости от ее местоположения
К необходимым для сбора конструкции элементам относятся:
трубы определенного диаметра;
Металлические трубы для дымохода
хомуты для крепления труб к стене;
Хомут, предназначенный для крепления труб
готовые переходники через кровлю и потолок или металлические листы, размеры которых на 20-30 см больше диаметра труб;
Переходник для потолка
изолирующие материалы. Рекомендуется применять керамзит (засыпается в пространство в переходнике) или минерит (для устройства теплового экрана);
Изоматериалы: мелкий керамзит и минерит
фартук для обустройства выхода трубы на крыше;
На крыше стык трубы закрывается фартуком
оголовок, являющийся завершающим звеном дымоходного канала. Изделие препятствует проникновению внутрь трубы осадков;
Сверху дымоходный канал накрывается оголовком
жаропрочный герметик.
Подходящий герметик
Все необходимые материалы требуется подготовить до момента начала сборки конструкции.
Инструменты, необходимые для сборки
Установка трубы в бане невозможна без следующих инструментов:
- уровня. Допускается отклонение дымохода от вертикали не более чем на 1º;
- дрели, требующейся для сверления отверстий под крепления;
- лобзика, необходимого для выпиливания отверстий в потолке и кровле, а также для разрезания труб по нужной высоте;
- отвертки или шуруповерта;
- рулетки как измерительного прибора длины труб.
Необходимые инструменты: 1 – строительный уровень; 2 – дрель; 3 – лобзик; 4 – шуруповерт; 5 – рулетка
Народные методы очисти дымохода от сажи
Механическим способом чистить дымохода не любили никогда – грязи много. В давние времена химических средств не было, но наш народ очень уж смекалистый и выход был найден. Опытным путем было определено, что очистить дымоход можно, сжигая в топке осиновые дрова или картофельные очистки. Осиновые дрова дают большой жар, который выжигает сажу. Используя такой метод нужно быть крайне аккуратным. Если у вас, допустим, то лучше не рисковать.
Картофельные очистки удаляют сажу за счет сгорания крахмала, точнее дыма, который при этом выделяется. Чтобы подготовить очистки их нужно расстелить в теплом месте, чтобы вся влага ушла. Если сбрасывать их в ведро мокрыми, то они просто покроются плесенью и сгниют.
Продувка дымохода воздухом своими руками
Есть еще один вариант как прочистить дымоход в печи от сажи народными средствами – это посредством сильного напора воздуха. Суть заключается в том, что в дымоходе создается турбулентный поток, который выдувает всю грязь наружу. Главное – мощный вентилятор. В качестве нагнетателя воздуха можно использовать бензопилу или специальный аппарат, для уборки территории (им листья сдувают осенью). Вентилятор должен вытягивать поток из трубы – иначе вся сажа пойдет в дом и тогда уже будет не до экспериментов. На видео ниже можно увидеть, как почистить дымоход воздухом за несколько минут.
Русская баня связаны с влажным паром и дровяной печкой. А где топят печь, всегда есть дымоходная труба. Уход за ней включает периодическую чистку. Если этого не делать, то топиться баня будет каждый год хуже и хуже. Просто тяга уменьшится, а это снизит эффективность. Как прочистить трубу в бане, рано или поздно, задумывается каждый. Мы расскажем как сделать чистку эффективно, без лишних затрат.
Как прочистить трубу в бане специальным ершом.
Через стену
В процессе установки дымохода в бане через стену нужно обратить внимание на некоторые весомые нюансы, которые смогут существенно улучшить качество работы дымохода. Одним из данных нюансов является необходимость качественного утепления, наличие которого позволит сократить затраты на разогрев помещения
Одним из данных нюансов является необходимость качественного утепления, наличие которого позволит сократить затраты на разогрев помещения.
Дело в том, что при данных обстоятельствах дымоходная труба будет сохранять тепло, отдавая его банному помещению, тем самым исключая необходимость дополнительной топке.
Отличным способом является монтаж сетки вокруг металлической трубы, которая после наполняется камнями. В процессе работы печи дымоходная труба нагревает камни, а они в свою очередь отдают тепло помещению. Довольно оригинально и недорого.
Пошаговая инструкция
Перед тем, как вывести трубу в бане в стене, ознакомьтесь с практическими советами из приведенной ниже инструкции:
Первым делом определяемся с местом вывода трубы через стену. Затем прорезаем отверстия таким образом, чтобы труба спокойно туда помещалась, оставляя пару сантиметров про запас;
Далее обустраивается горизонтальный участок трубы, соединяющий наружный дымоход и печь внутри бани
Важно соблюдать герметичность конструкции, иначе все старания зря;
Устанавливаем вертикальный дымоход снаружи, он может состоять как из одного сегмента, так и из нескольких соединений. Во втором случае места стыков должны быть герметичны и тщательно законопачены паклей или глиняным раствором
Также можно использовать специальные герметики, однако только те, которые выдерживают критически высокие температуры;
Место перехода трубы через стену также необходимо обработать глиняным раствором;
Последней манипуляцией является обустройство конусообразного колпака на верхушку трубы, дабы избежать попадания в нее влаги и мусора.
Внимание! Вне зависимости от выбора места вывода трубы, следует позаботиться об обработке металлических элементов, которые могут быть подвержены коррозии, а также о тщательной герметизации всех стыков и переходов.
Как поставить: заключение
Перед тем, как вывести трубу в бане, следует изучить все плюсы и минусы самостоятельного обустройства данной конструкции.
Помимо этого, следует ответственно отнестись к выбору материала для изготовления дымохода, поскольку каждый из них имеет свои особенности и требования.
Соблюдение техники безопасности – наиболее важный критерий, поскольку от нее зависит ваша жизнь и здоровье. Безусловно, лучше всего доверить работу профессионалу, но при желании можно самостоятельно справиться с обустройством дымохода.
Изготовление трубы в бане своими руками не исключает консультацию опытного мастера, а напротив – побуждает к ней, ведь никакая помощь не будет лишней на пути к созданию идеальной банной атмосферы!
