Датчик наличия воды: разновидности, особенности

Правильный выбор датчика уровня

Чтобы правильно выбрать датчик уровня воды в баке, рекомендуется обратить внимание на его ключевые характеристики:

  • Каковы конструктивные особенности и назначение прибора, типы веществ, для которых он предназначается.
  • Оказывает ли влияние тип материала, из которого изготовлен прибор, на конечные показатели замера.
  • Какие схемы преобразования сигналов предусмотрены для эффективной эксплуатации прибора.
  • Обеспечивается ли точность получаемых результатов при быстром изменении уровня жидкости.
  • Стандартна ли комплектация прибора, имеются ли вспомогательные элементы и указатели для изменения заданных настроек и параметров.
  • Какова восприимчивость прибора к внешнему воздействию – вибрациям, электромагнитным излучениям.
  • Имеется ли сертификация продукции согласно государственным стандартам.
  • Какие гарантийные обязательства даны от производителя или продавца.

Общая характеристика

Поплавковый водяной уровнемер — наиболее популярный датчик, известность которого определена предельно простой системой и соответственно прочностью. Поплавковые датчики можно условно разделить на 2 вида:

  • механические;
  • герконовые.

Второй вид предполагает применение выключателей с магнитными контактами, поэтому его приспособление будет осмотрено в отдельном разделе.

Самый обычный механический поплавковый датчик функционирует на определение максимального уровня воды. Датчик вводится в нужной части ёмкости, и если вода доходит поплавка, он всплывает и через особый шток закрывает (размыкает контакты). Аналогичные устройства более знакомы под наименованием поплавковые выключатели.

Этот вид механических измерителей отличается необходимой прочностью и часто применяется в простых автоматизированных системах. Однако его работоспособность ограничена конструкцией — прибор срабатывает только лишь при предельном значении водного уровня.

Также выпускают кабельные поплавковые датчики. В такой конструкции применяется поплавок особенной формы, который меняет ракурс наклона в зависимости от водного уровня. Внутри такого поплавка устанавливают коммутатор, который действует при изменении угла. Зачастую применяются выключатели со стальным шариком, запирающим контакты.

Отдельная группа — кабельные измерители со встроенным ртутным выключателем, отлично обеспечивающим безопасность. Для точного контроля в некоторых случаях устанавливают несколько поплавковых измерителей с различной длиной кабеля.

Поплавковые датчики пользуются спросом в промышленности. Детекторы применяют для контроля уровня горюче-смазочных материалов, разных охлаждающих жидкостей. В быту эти устройства, как правило, используют для замера уровня в колодцах и скважинах (защита насосов от «сухого» хода), а также для системы канализации.

Одно из основных преимуществ такого вида уровнемера можно выделить простую установку и наладку. Определённые модификации разрабатываются специально для насосов и дают возможность исключить применение дополнительных пусковых реле.

Самостоятельная регулировка

Регулируются датчики протока воды специальными болтами. Основная часть фирм-изготовителей обеспечивают заводскую регулировку, но иногда требуется самостоятельная настройка.

Основные правила:

  1. Не нужно настраивать слишком низкий нижний предел отключения насоса из-за наличия погрешности устройства. В противном случае будет невозможно своевременное прекращение подачи напряжения.
  2. Рекомендуется не устанавливать высокие значения для автомата. Может произойти обесточивание.
  3. Малое давление может провоцировать трудности при запуске насоса. Каждый раз будет требоваться удаление жидкости из гидроаккумулятора.

Этапы регулирования прибора при его некорректной работе:

  1. Удалить содержимое системы до нулевого давления.
  2. Возобновить работу насоса и постепенно подавать воду.
  3. Отметить значение давления в системе при остановке работы насоса датчиком.
  4. Слить воду и снова отметить показания давления, на котором насос начнет работу.
  5. Разобрать реле протока воды для насоса и настроить наименьший уровень сжатия большей пружины, учитывая то, что меньшее сжатие снижает давление, а большее — увеличивает.
  6. По такой же схеме отрегулировать сжатие меньшей пружины.
  7. Проверить правильность регулирования заполнением трубопровода жидкостью с последующим ее сливанием. При этом анализируется работа датчика при новых настройках.

Для корректного прохождения жидкости по трубопроводу, необходима регулярная диагностика оборудования.

Реле протока воды: устройство, принцип работы, подключение и регулировка

Бережное отношение к технике, обеспечивающей подачу воды, существенно продлевает ее рабочий ресурс, гарантирует бесперебойную работу системы.

Для этого нужен не только своевременный осмотр и надлежащий уход, но и оснащение насосов полным набором устройств защиты.

Установка реле потока воды защитит двигатель и поверхностного, и глубинного насосного оборудования. Ведь чаще всего при перегорании мотора проще купить новый насос, чем его менять. Мы вам расскажем, как работает этот важный защитный прибор, как его выбрать и включить в автономный водопровод.

В статье приведены ценные рекомендации по монтажу устройств защиты насосов от работы в условиях «сухого хода». Разобрана технология настройки под индивидуальные требования. Для лучшего восприятия немалого объема информации прилагаются фотоснимки, схемы, видеообзоры и руководства.

Порядок самостоятельной регулировки

Для регулирования в датчике есть специальные болты. Ослабляя или затягивая их, можно уменьшить либо увеличить силу сжатия пружины.

Таким образом выставляется уровень давления, при котором будет происходить срабатывание прибора.

Практически всегда компании-производители выпускают оборудование с отрегулированными настройками. Несмотря на это, иногда требуется дополнительная самостоятельная регулировка

В большинстве случаев настройка автоматического оборудования не вызывает сложностей. Желательно придерживаться следующего алгоритма:

  • слить жидкость из системы пока отметка давления не примет нулевое значение;
  • включить насосную установку и медленно запускать воду обратно;
  • зафиксировать показатель давления потока при отключении насоса датчиком;
  • снова начать слив и запомнить показатели, при которых насосное оборудование начнет работать;
  • открыть реле и настроить регулировочным болтом минимальный уровень сжатия большей пружины, требуемый для срабатывания устройства и запуска насоса (более сильное сжатие увеличивает степень давления, менее – снижает);
  • аналогичным способом отрегулировать силу сжатия меньшего пружинного механизма, установив границы максимального давления, при достижении которого реле, измеряющее водный проток, будет отключать насос.

Закончив все описанные манипуляции, следует убедиться в правильности выполненных регулировок. Для этого трубопровод заполняют жидкостью, а затем сливают ее, оценивая реакцию датчика во время достижения настроенных значений.

При неудовлетворительном результате проверки процедура повторяется.

Имея недостаточный опыт и квалификацию, лучше обратиться за помощью в регулировке к специалистам.

Они проанализируют конкретную ситуацию, учтут технические характеристики оборудования и подберут максимально верные значения уровня давления

Чтобы трубопровод, по которому проходит жидкость, работал исправно и стабильно, проводится регулярная ежегодная проверка датчиков протока. При необходимости настройка рабочих параметров корректируется.

Виды датчиков их устройство и принцип работы

Вода – важнейший элемент жизнеобеспечения человека. Неудивительно, что предохраняющих и защитных систем разработано множество, и принципы использовались вариабельные. Даже для того, чтобы использовать в быту или на производстве, тоже есть отдельные модели. Различают также способы получения энергии – блоки питания, аккумуляторы, батарейки, формы и виды конструкций, место подключения, количество типовых элементов и прочее.

Поплавковые устройства контроля уровня жидкости в резервуарах

Не особенно надежны в условиях квартиры. Их гораздо чаще используют в морском деле, на яхтах или речном флоте, хотя есть мнение, что это дешёвый и надежный способ сигнализации в местах, где постоянно добавляется вода из системы центрального водоснабжения. Однако они контролируют только верхний уровень жидкости, поэтому в быту обычно используются в сливных бачках унитазов.

Ультразвуковой датчик утечки воды

Посылает звуковые волны определенной частоты и получает сигнал, отраженный от стенок емкости или контролируемую толщу жидкости. особенность работы – в постоянном сравнивании полученного значения с нормативным, если обнаружены расхождения, начинают работать другие приборы, обеспечивающие защиту и передающие сообщения.

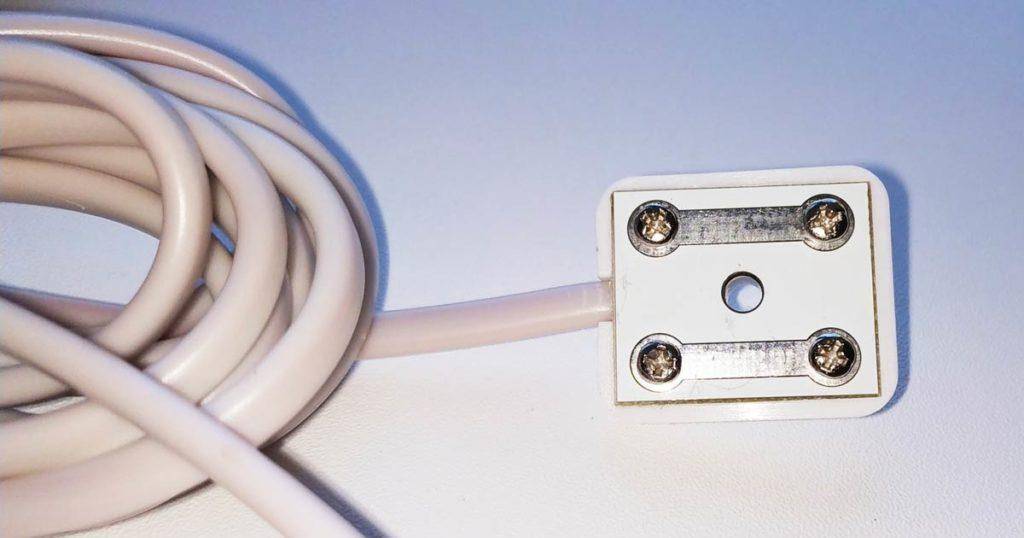

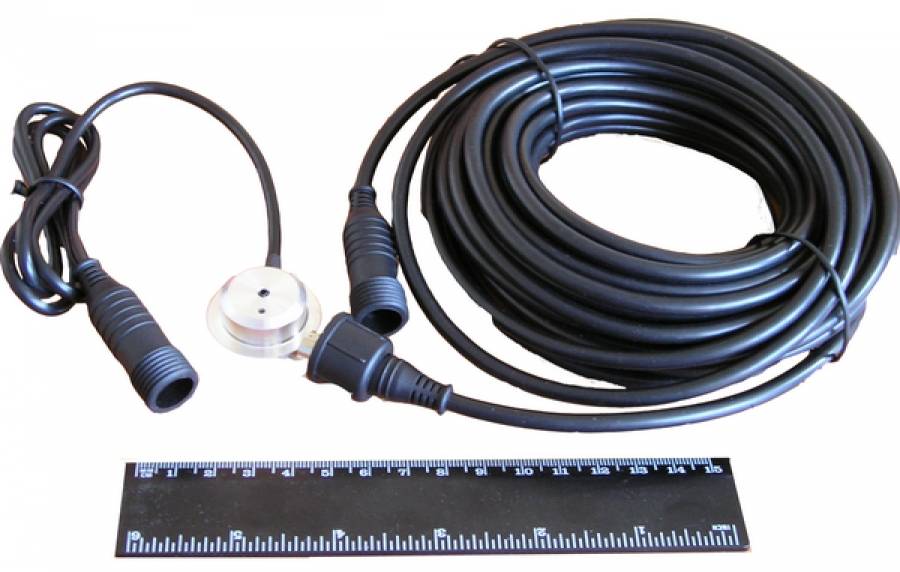

Электродный датчик утечки воды

Популярность электродных приборов вполне объяснима – они работают на разнице электропроводности воды и воздуха. Достаточно поставить электроды на нужном расстоянии, чтобы получить гарантированный сигнал, если электрод попадает из воздуха в жидкость. Дальше все зависит от надежности системы оповещения.

Емкостной датчик контроля параметров жидкости

Для емкости может устанавливаться несколько вариабельных электродов, позволяющих контролировать уровень разных параметров. Такие датчики хороши, если нужно следить не только за протечкой, но и за несколькими режимами эксплуатации.

Радарные датчики контроля утечки воды

Принцип действия схож с ультразвуковыми. они также подают периодические сигналы с определенной периодичностью и анализируют отраженные колебания. Препятствий для установки подобных приборов не составляет даже агрессивные химические соединения, находящиеся в виде жидкости.

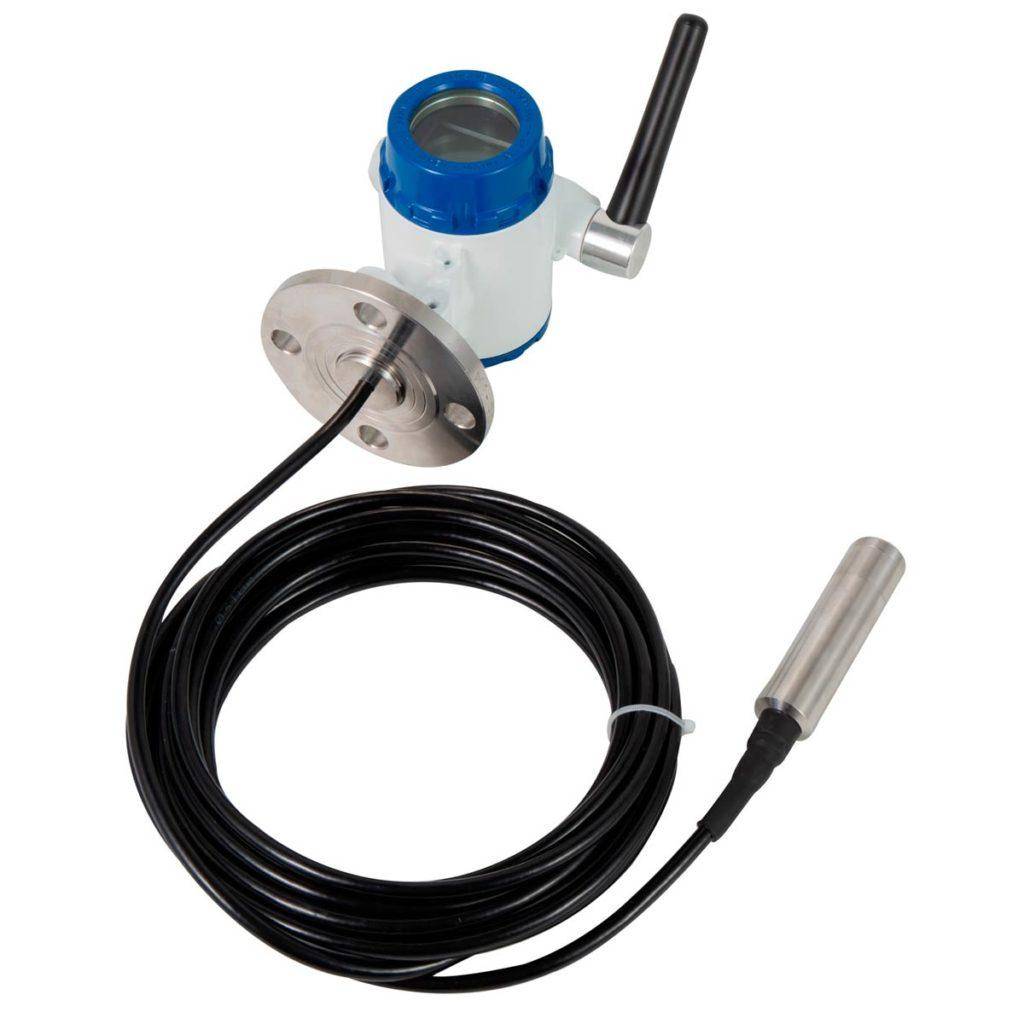

Датчик гидростатического действия

Часто применяются в промышленных масштабах, там, где нужен постоянный контроль за изменением уровня жидкости. С помощью таких датчиков можно автоматизировать подачу ингредиентов при синтезе химических веществ или приготовлении пищевых продуктов. Основой гидростатического датчика является элемент, чувствительный к изменению давления жидкости.

Описание и назначение

Ультразвуковой уровнемер жидкости — прибор для бесконтактного автоматического дистанционного измерения уровня жидких сред. Основные элементы конструкции сенсора: ультразвуковой излучатель и приемник отраженной звуковой волны.

Излучатель

В измерителях уровня используются пьезоэлектрический эффект – изменение линейных размеров диэлектрика в зависимости от частоты переменного электрического поля, в которое помещен. В излучателе пьезоэлемент передает колебания мембране, которая при частоте более 20000 герц начинает излучать ультразвук.

Достоинства:

  • простота конструкции;
  • получение ультразвуковых колебаний значительного диапазона;
  • компактность.

Недостатки:

низкая мощность излучения.

Приемник

Пьезоэлектрический эффект обратим: попадающие на мембрану отраженные акустические колебания вызывают образование в пьезоэлементе электрического тока. На этом принципе работают приемники ультразвукового излучения в уровнемерах: при получении отраженного сигнала в цепи прибора образуется электрический ток.

Применение пьезоэлектрической схемы позволило создать измеритель уровня жидкости, в которых излучатель и приемник — единый элемент. Это упрощает и удешевляет конструкцию прибора, его монтаж и обслуживание.

Типы ультразвуковых датчиков уровня жидкости, работающих на принципе эхолокации:

Сигнализаторы контрольных точек уровня

Прибор настраивается на два значения: минимальный уровень жидкости и максимальный. Если время прохождения отраженного сигнала соответствует минимальному заданному уровню жидкости, электронный блок формирует сигнал в соответствии с заданной программой. Это может быть включение сигнальной лампочки и звуковой сигнализации, команда насосам на отключение и т.п. Тот же алгоритм используется при достижении максимального уровня жидкости.

Датчики непрерывного мониторинга уровня

Измерители данного типа постоянно измеряют расстояния до уровня жидкости. Преобразует полученные данные в аналоговый сигнал и транслирует его в соответствии с заданной программой на собственный дисплей, центральный пульт управления и т.п. Могут быть запрограммированы события при предельных значениях уровня жидкости, как в сигнализаторах.

Ультразвуковые бесконтактные сенсоры применяются на производствах, в которых получение, хранение и перевозка жидкостей, в том числе агрессивных – часть технологического процесса:

  • химическая, газовая и нефтеперерабатывающая промышленность;
  • водоснабжение и очистка воды;
  • сельское хозяйство;
  • металлургическая промышленность;
  • пищевая промышленность.

Назначение устройств:

  • предотвращение переполнения и опустошения емкостей с жидкостью и возникновения связанных с этим аварийных ситуаций;
  • включение в цепочку телеметрического управления системами и агрегатами в качестве измерительных элементов;
  • мониторинг изменений физических и химических свойств жидких веществ в емкостях.

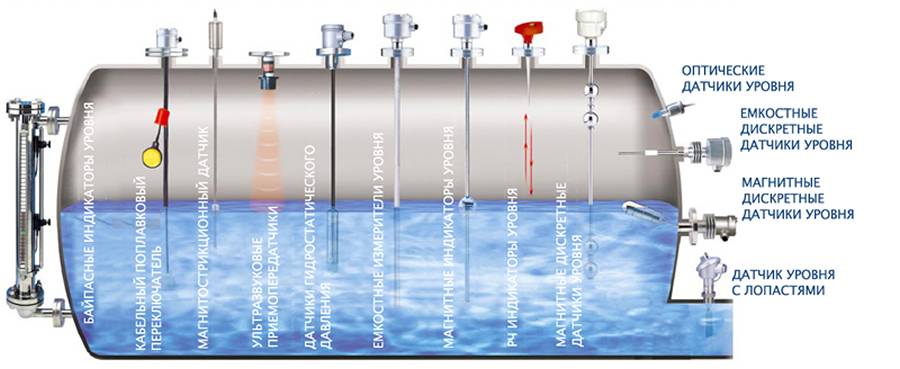

Виды датчиков уровня

Датчик уровня, как упоминалось выше – устройство, которое призвано помогать контролировать уровень жидкостей в резервуарах. Существует несколько видов датчиков уровня, каждый из которых характеризуется своими специфическими особенностями.

Поплавковые. По своей конструкции являются наиболее простыми, за счет чего имеют наибольшее распространение и использование. Представляет собой поплавок, который прикрепляется через проволоку/нить к лепестку контакта, который передает ему сигнал в случае изменения положения/уровня расположения поплавка.

Ёмкостные. Этот вид датчиков выглядит как несколько пластин, располагающихся по обеим сторонам резервуара с жидкостью или иным материалом. При помощи пластин вычисляется изменение самой емкости в зависимости от того какое количество материала осталось в резервуаре. В большинстве своем, эти датчики используются для определения уровня расположения сыпучих материалов.

Радарные. В данном случае работа осуществляется по принципу «излучатель – приемник частотных волн», поверхность материала расположение которого изменяется отражает излучения, подающиеся датчиком после чего приемник, улавливает это излучение и сравнивает полученные данные с отраженными и определяет уровень материала в емкости.

Ультразвуковые. Принцип их работы очень похож на принцип работы радарных датчиков, правда излучение сигналов происходит посредством ультразвука. В остальном все аналогично и происходит анализ уровней сигналов, излучаемых в разные промежутки времени после чего определяется расстояние до поверхности материала в сосуде.

Гидростатические. Эти датчики уровня работают посредством измерения косвенной величины — давления столба жидкости. Давление пропорционально уровню жидкости в резервуаре.

Установка домашнего отопления

Граждане Российской федерации всё чаще стараются выбраться из душных мегаполисов в частные сектора, по праву считая жизнь в частном доме более комфортной. Обживание частного дома невозможно без качественного отопления. Поэтому в домах устанавливают отопительные котлы. А для котла нужны датчики. Их нужно много, в особенности, если дом двух или даже трех этажный. Каждое помещение, требующее своего индивидуального отопления, нуждается в установленном измерителе температур.

Котел по праву считается универсальным решением для частного дома. Помимо обеспечения дома теплом, он дает необходимую в доме горячую воду. А при определенных запросах обеспечит водой и теплом вашу сауну, баню или даже наполнит бассейн зимой. Датчики при этом используются повсеместно – измеряя, регистрируя, передавая информацию с определенными временными интервалами или в режиме реального времени.

В среднем для домашнего отопительного котла нужно два накладных датчика, не считая  уже установленного внутри него самого. Для котла больным местом является проблема низкого КПД. Расходы на отопления зачастую несопоставимы самому отоплению. Во многом это конечно проблема потери тепла самого дома, с которой необходимо бороться, но есть и другие факторы.

Если вы уверенны в качестве теплоизоляции вашего дома, и провели все необходимые замеры теплопотери, то можно приступать к анализу самого котла. 80% эффективности систем отопления зависит от правильного функционирования именно трубопроводов и радиаторов.

Для измерения всех погрешностей и потерь вы можете вызвать специалиста, но благодаря датчикам, установленным на всех этапах отопления и существующих онлайн калькуляторов, вы можете плюс минус рассчитать и сами. Благодаря собранным измерениям вы можете поднять эффективность вашего отопления путем модернизации элементов, или установки более правильных режимов подогрева в котле. Эти изменения снизят в первую очередь ваши расходы в дальнейшем, и при этом улучшат теплоотдачу обогревателя сейчас.

Если посмотреть на ваши радиаторы через тепловизор во время отопления, можно увидеть их проблемы и «болезни». К таковым относятся неотапливаемые углы и участки радиатора.

Почему это происходит? Это происходит по нескольким факторам, таким как качество самих радиаторов, качество воды и отопительного котла. В результате своей службы в радиаторах могут скапливаться тяжелые вещества, оседающие на стенках радиатора, или в результате износа самих труб. Особенно ярко это видно, если посмотреть через тепловизор на старые чугунные батареи, монтированные еще в советское время.

Тепловизор отчетливо покажет темные места. Иногда проблемы достигают таким размеров что, несмотря на исправно идущую горячую воду, сама батарея не отапливает от слова совсем. В не либо совсем нет места для прохождения кипятка, либо он идет очень тонкой полоской.

Рекомендуем купить

Области применения

В бытовых условиях датчики протока воды нашли своё применение в основном в приборах, где требуется постоянный контроль за системами жизнеобеспечения дома и соблюдением определённого режима их функционирования. Контролируя подачу воды, датчики движения позволяют существенно снизить затраты на содержание жилища, делают жизнь намного комфортнее и безопаснее.

Для газового котла

Основным местом применения датчика протока воды в современных домах стали газовые котлы. Оснащенные такими датчиками современные газовые котлы совмещают в себе функции водогрейного аппарата и котла обогрева.

Датчик протока воды установленный на трубопроводе подачи водопроводной воды реагирует на начало движения воды при открытии крана горячей воды.

Датчик посылает сигнал на плату управления котла, и электроника выключает циркуляционный насос отопления, гасит газовые форсунки отопления, перекрывает клапан циркуляции воды в системе отопления. А дальше плата включает форсунки подогрева проточной воды и в теплообменнике начинается процесс подогрева воды. При закрытии крана, датчик фиксирует остановку движения воды, о чем сигнализирует на плату управления.

Для насоса

Многие современные домовладения оснащаются системами автономного водоснабжения. Подобные системы позволяют иметь в частном доме уровень комфорта сопоставимый с квартирами, но при этом не зависеть от централизованного водопровода.

Система, состоящая из насоса, бака для воды и системы управления позволяет обслуживать все необходимые для комфортного проживания системы – стиральные машины-автоматы, посудомоечные машины, пользоваться горячей водой и туалетом.

Роль датчика протока воды заключается в том, что когда включается любой из подсоединённых к системе водоснабжения приборов или начинается отбор воды, датчик включает насос и автоматически начинается подача воды

При этом неважно начинается ли стирка, открывается ли кран на кухне или спускается бачок унитаза

Еще одним вариантом использования датчиков протока воды являются системы автоматического полива. Здесь, кроме функции открытия датчик расхода контролирует количество воды, используемое для полива. Такая функция необходима для контроля дозированного полива и избежания переувлажнения почвы. Датчик установленный на центральном трубопроводе подает информацию на пульт управления системой.

Электродные датчики

Датчик уровня воды с помещенными в жидкость электродами реагирует на изменение электропроводности между ними. Для этого их крепят зажимами и размещают на предельно верхнем и нижнем уровнях. С более длинным в паре устанавливают еще один проводник, но обычно вместо него используют металлический корпус резервуара.

Схема датчика уровня воды соединяется с системой управления электродвигателем насоса. При полном баке все электроды погружены в жидкость и между ними протекает ток управления, который является сигналом на отключение двигателя водяного насоса. Вода также не поступает, еслти она не касается оголенного верхнего проводника. Сигналом включения насоса является снижение уровня ниже длинного электрода.

Проблемой всех датчиков является окисление контактов, находящихся в воде. Чтобы уменьшить его влияние, применяют нержавеющую сталь или графитовые стержни.

Датчик уровня воды своими руками

Простота устройства дает возможность изготовить его самостоятельно. Для этого нужен поплавок, рычаг и клапан. Вся конструкция размещается в верхней части бака. Поплавок с рычагом соединяется со штоком, перемещающим поршень.

При достижении водой верхнего предельного уровня поплавок перемещает рычаг, который воздействует на поршень и закрывает подачу через нижнюю трубу.

По мере расхода воды поплавок опускается, после чего поршень снова открывает отверстие, через которое можно опять наполнять резервуар.

При правильном выборе и изготовлении датчик уровня воды, своими руками собранный, надежно работает в домашнем хозяйстве.

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

  • простота конструкции;
  • компактность;
  • безопасность;
  • автономность — не требуют никаких источников электроэнергии;
  • надёжность;
  • дешевизна;
  • лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

https://youtube.com/watch?v=HFM-k0jItxM

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Конструкция и принцип работы

Датчик имеет уникальное устройство, благодаря которому он выполняет свои непосредственные функции. Самой распространенной модификацией является лепестковое реле.

В классическую схему строения включены такие важные элементы:

  • входной патрубок, пропускающий воду через устройство;
  • клапан (лепесток), расположенный на стенке внутренней камеры;
  • изолированный герконовый переключатель, смыкающий и размыкающий цепь электропитания;
  • пружины определенного диаметра с различной степенью сжатия.

В то время когда камера наполняется жидкостью, сила потока начинает воздействовать на клапан, смещая его вокруг оси.

Магнит, встроенный с обратной стороны лепестка, вплотную приближается к герконовому переключателю. Вследствие этого контакты замыкаются, включая насос.

Под потоком воды понимают скорость ее физического движения, достаточную для включения реле. Снижение скорости до нуля, приводящее к полной остановке, возвращает переключатель на первоначальную позицию. При установке порога срабатывания этот параметр задается с учетом условий применения устройства

Когда поступление жидкости прекращается и давление в системе опускается ниже нормы, сжатие пружины ослабевает, возвращая клапан в исходное положение. Отдаляясь, магнитный элемент перестает действовать, контакты размыкаются и насосная станция останавливается.

Некоторые модификации оснащены возвратным магнитом вместо пружин. Судя по отзывам пользователей, они меньше подвержены воздействию мелких скачков давления в системе.

Лепестковым реле характерно большое количество плюсов. Среди них – простая и неприхотливая конструкция, мгновенное срабатывание, отсутствие задержек между повторным реагированием, применение точного триггера для запуска оборудования

В зависимости от конструктивного решения выделяют еще несколько видов реле. К ним относятся роторные устройства, снабженные лопастным колесом, вращающимся в водном потоке. Скорость вращения лопасти в них контролируется сенсорными датчиками. При наличии жидкости в трубе механизм отклоняется, замыкая контакты.

Также существует термореле, функционирующее в соответствии с термодинамическими принципами. Прибор сопоставляет температуру, заданную на датчиках, с температурой рабочей среды в системе.

При наличии потока фиксируется тепловое изменение, после которого контакты электросети соединяются с насосом. При отсутствии движения воды микропереключатель разъединяет контакты. Моделям тепловых реле свойственна высокая чувствительность, но они довольно дорогие.

Что учитывать в датчике затопления

Стоит знать, важные аспекты по выбору датчика от протечки воды. В ходе выбора защитного устройства необходимо учесть его характеристики:

  1. Способ и место крепления. Система должна размещаться там, где не будет ошибочных сигналов о появлении аварии при ненамеренном попадании воды на датчики либо при высоком показателе влажности в помещении.
  2. Источник питания. Есть ли требования к прокладке системы при применении промышленного напряжения. Лучше покупать устройства, которые работают от батареек.
  3. Порог чувствительности. Можно регулировать датчики на чувствительность или нет.
  4. Производитель. Когда прибор покупается в магазине, то на него дается гарантия. В случае поломки предусмотрена техпомощь.
  5. Время перекрытия крана. Чем оно ниже, тем меньше шансов подтопления.
  6. Наличие аккумулятора. В случае установки проводного оснащения, следует предусматривать автономность работы системы при выключении электропитания.
  7. Тип модели. Беспроводная система стоит больше.

Датчики воды обширно применяются в бытовой технике. При верном подключении прибор прослужит значительно дольше самодельной схемы. Регулятор затопления воды востребованы у населения, потому что невысокое качество соединений труб и дешевых китайских кранов, приводит к участившимся в последнее время авариям. Прибор при попадании на чувствительный датчик воды — вовремя поднимает тревогу.

Порядок самостоятельной регулировки

Для регулирования в датчике есть специальные болты. Ослабляя или затягивая их, можно уменьшить либо увеличить силу сжатия пружины.

Таким образом выставляется уровень давления, при котором будет происходить срабатывание прибора.

Практически всегда компании-производители выпускают оборудование с отрегулированными настройками. Несмотря на это, иногда требуется дополнительная самостоятельная регулировка

Желательно придерживаться следующего алгоритма:

  • слить жидкость из системы пока отметка давления не примет нулевое значение;
  • включить насосную установку и медленно запускать воду обратно;
  • зафиксировать показатель давления потока при отключении насоса датчиком;
  • снова начать слив и запомнить показатели, при которых насосное оборудование начнет работать;
  • открыть реле и настроить регулировочным болтом минимальный уровень сжатия большей пружины, требуемый для срабатывания устройства и запуска насоса (более сильное сжатие увеличивает степень давления, менее – снижает);
  • аналогичным способом отрегулировать силу сжатия меньшего пружинного механизма, установив границы максимального давления, при достижении которого реле, измеряющее водный проток, будет отключать насос.

Закончив все описанные манипуляции, следует убедиться в правильности выполненных регулировок. Для этого трубопровод заполняют жидкостью, а затем сливают ее, оценивая реакцию датчика во время достижения настроенных значений.

При неудовлетворительном результате проверки процедура повторяется.

Имея недостаточный опыт и квалификацию, лучше обратиться за помощью в регулировке к специалистам. Они проанализируют конкретную ситуацию, учтут технические характеристики оборудования и подберут максимально верные значения уровня давления

Чтобы трубопровод, по которому проходит жидкость, работал исправно и стабильно, проводится регулярная ежегодная проверка датчиков протока. При необходимости настройка рабочих параметров корректируется.

Ремонт своими руками

Некоторые неполадки можно устранить самостоятельно. Главное — придерживайтесь наших рекомендаций.

Водонагреватель не включается

В первую очередь проверьте, есть ли напряжение в сети. Проверить это можно отверткой с индикатором: он должен загореться на «Фазе», а на «Нуле» и «Земле» — нет. Если изоляция кабеля нарушена, не рекомендуется выполнять ремонт. Лучше сразу заменить элемент, но следите, чтобы новый кабель соответствовал старому по параметрам.

Короткое замыкание или отсутствие заземления приводят к постоянному отключению автомата УЗО. Пробой ТЭНа на корпус тоже приводит к подобным последствиям. В таком случае проводится диагностика и замена элемента.

Автомат УЗО мог сломаться. Чтобы подтвердить догадки, нажмите на панели прибора RESET. Лампочка светится? Значит, питание подается. Потом нажмите TEST и снова RESET. Если индикатор вновь светится — УЗО работает нормально.

Бойлер не греет воду

Проверьте плотность контактов между вилкой и розеткой. Если все в порядке и напряжение нормально подается, нужно проверять ТЭН. У вас накопительный тип бойлера? Тогда сначала слейте из него воду. Объем воды в 50-80 литров можно удалить через краник. 100 литров и больше лучше сливать при помощи клапана.

Снимите корпус со стены. Теперь нужно вытащить фланец, к которому крепится ТЭН. В моделях «Аристон» 80 литров фланец крепит всего один болт. В остальных случаях придется открутить 5 болтов.

Разборка выполняется так:

  • Прокрутите фланец по оси.
  • Вытащите его из бака.

  • Диагностика нагревателя проводится мультиметром. Подробнее в статье: «Замена ТЭНа в водонагревателе» .
  • Если стрелка мультиметра двигается, деталь исправна. Стоит на месте? Нужно ставить новую.

Заметили, что вода греется дольше обычного? Это не значит, что нагреватель сломался. Возможно, причина в накипи: со временем она нарастает толстым слоем и мешает нормальной теплоотдаче. Проведите чистку элемента специальными средствами.

Отсутствие нагрева может указывать на поломку термостата. Выполните перезапуск на панели бойлера. Если не получается перезапустить технику, термостат неисправен.

Точнее диагностировать поломку поможет тестер:

  • Установите мультиметр в максимальное положение.
  • Приложите щупы к контактам термостата (находится рядом с ТЭНом).
  • Стрелка на экране двигается? Прибор рабочий.

Есть другой вариант:

  • Нагрейте термостат зажигалкой.
  • Установите мультиметр на «минимум».
  • Приложите щупы к контактам.
  • Если стрелка смещается от нуля, тогда деталь функционирует нормально.

При неисправности требуется замена термостата. Отключите проводку от детали, вытащите ее из отверстия.

Установка проводится в обратном порядке.
