Как сделать конусный дровокол своими руками? Обзор и Чертежи – инструкция

Все плюсы и минусы винтового дровокольного станка

Плюсов у такого механизма немало:

  • распространённость комплектующих делает его доступным в производстве и дальнейшем ремонте;
  • механизм удобен в работе: с ним легко совладает и женщина, и пенсионер;
  • также дровокол универсален: подходит для заготовки дров, вне зависимости от типа древесины и размеров чурбачков;
  • скорость заготовки дров при использовании дровокола увеличивается в несколько раз;
  • в отличие от ручного труда, механизация процесса снижает усталость, позволяет выполнять большие объёмы работ в короткие сроки без последствий для организма.

Но важно учитывать, что дровокольный станок не обеспечивает полную автоматизацию процесса заготовки дров, поэтому хоть небольшая усталость, но всё же будет. Также очень важно отметить, что механизм у этого станка открытый, поэтому несоблюдение техники безопасности может стать причиной получения серьёзных травм

Что понадобится для сборки дровокола

Основой для моего станка послужил старый деревообрабатывающий станок. Из него я взял корпуса и электрику. Также от него в ход пошёл и электродвигатель мощностью 5 киловатт на 1400 оборотов в минуту.

В качестве стола для дровокола я использовал стол от старой циркулярной пилы. Поскольку привод решил организовать на ременной передаче, дополнительно мне пришлось купить 2 шкива. Их я нашёл на ближайшей приёмке металла — цена за два шкива составила 1000 рублей. На мотор был установлен шкив диаметром 160 мм, а на вал — 340 мм.

Сам вал и «морковку» пришлось заказывать у токаря. Обошлось это удовольствие мне в 600 рублей.

Теперь немного про конусный винт-«морковку». Некоторые «специалисты» рекомендуют вырезать деталь из подходящего по размеру конуса с помощью болгарки. Использование такой поделки в несколько раз может снизить эффективность дровокольного станка и отрицательно повлиять на его безопасность.

Поэтому единственным верным вариантом является заказ «морковки» у токаря. В качестве альтернативных способов можно попробовать поискать готовые конусы в интернете или в магазинах типа «всё для сада и огорода».

Как видно, изготовление дровокольного станка не требует использования редких и дефицитных деталей. Большую часть всех узлов и элементов дровокола вы легко можете найти в гараже у себя или же у своих знакомых.

И если я в качестве основы использовал старую циркулярку и деревообрабатывающий станок, то немалое число конструкторов используют следующие материалы:

  • вал необязательно заказывать у токаря: в большинстве случаев можно использовать подходящую по размерам ступицу от сельскохозтехники;
  • в качестве подшипников с корпусами идеально подходят опоры карданных валов автомобилей;
  • для станины используются профильные трубы и уголки, в качестве рабочего стола — стальной лист толщиной около 4 мм;
  • если запланировано использование ременной передачи, то необходим ремень подходящей длины и шкивы, если цепной — то цепь и звёздочки. И то и другое легко можно найти на авторазборах: могут подойти детали как от автомобилей, так и от некоторых моделей мотоциклов;
  • в качестве двигателя стоит использовать однофазный электромотор мощностью порядка 3,5-5 киловатт. Ведь редко на каких участках прокинуты трёхфазные электрические сети, а использование конденсаторов для запуска трёхфазных моторов от однофазной сети не всегда удобно и экономически выгодно;
  • для проводки можно использовать многожильные провода сечением не меньше 2,5 квадрата. Для их дополнительной защиты также можно взять гофротрубу;
  • обязательно устанавливаем выключатель (или магнитный пускатель) и УЗО;
  • также не забываем про наборы болтов, шайб, гаек и шпилек.

Большая часть всех необходимых деталей без труда приобретается на авторазборах, магазинах запчастей к автомобильной и сельскохозяйственной технике, электро- и бензоинструмента.

Когда все необходимые комплектующие и узлы будут закуплены и подготовлены, можно будет переходить к завершающему этапу — сборке винтового дровокольного станка.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика. Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении

Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Чертёж вала конусного дровокола

Чертёж конуса для винтового дровокола

Чертёж конуса для винтового дровокола

Чертёж конуса для винтового дровокола

Чертёж конуса для винтового дровокола

Чертёж конуса для винтового дровокола

Длительная и эффективная работа конуса обеспечена только при его правильном изготовлении. Отдавая заказ токарю, обязательно уточните, что вам нужен винт с конусностью 1:2 и упорной двухзаходной резьбой с шагом 5 – 6 мм. Обычная метрическая резьба не подойдёт по причине быстрого износа. Кроме того, стандартный винтовой нарез намного хуже входит в древесину.

Размер винтового клина и величина его конусности напрямую связаны с максимальным размером раскалываемых поленьев, поэтому при определении параметров бура можно воспользоваться таблицей.

Таблица для расчёта размеров конуса

Примерные габариты станины зависят от комплекции оператора и могут составлять:

  • высота — до 80 см;
  • ширина — до 60 см (с откидным столиком 100 см);
  • длина — до 85 см.

Чаще всего используется схема с нижним расположением электромотора. Это позволит защитить его вращающиеся части от стружки и щепок. Если же в качестве силового агрегата применяют двигатель внутреннего сгорания, то его устанавливают на одном уровне с клином. Такая компоновка более удобна как во время запуска, так и в процессе работы, когда требуется подрегулировать обороты вращения клина, заправить бак топливом и т. д.

В процессе проектирования конусного дровокола обязательно предусматривают способ натяжения цепи или ремня — с помощью дополнительной звёздочки или ролика, салазок и т. д. Нелишним будет и защитный кожух, установленный на цепной или ремённой передаче. Его можно согнуть из жести и закрепить на станине при помощи винтов.

Обратите внимание, как грамотно обустроена защита гибкой передачи

Как выбрать дровокол особенности изделия

Выбор модели устройства зависит от предназначения при использовании. Изготовленный своими руками инструмент окажется бюджетным вариантом, а купленный на рынке сэкономит время и имеет гарантию. Цена на мощные модели дровоколов в магазинах может составлять до 100 тысяч рублей.

Изготовленный самостоятельно инструмент можно использовать по прямому предназначению. Возможность добавить или убрать функции, может значительно сэкономить бюджет при производстве. Единственным крупным отличием будет внешний вид, так как изготовленное самостоятельно устройство не столь аккуратно и гармонично.

Для использования на производствах или коммерческих целях лучшим вариантом будет покупка готового агрегата. На рынке существуют модели с различным типом двигателей и вариантов распила чушки.

Технические характеристики

Самая простая конструкция дровокола – это топор колун. Чтобы работать с ним, нужен определенный практический опыт. Для дровосеков со стажем колун может быть главным инструментом при обработке деревянных массивных заготовок, размеры топорища у этого инструмента до одного метра. Последние годы колун делается из инновационных материалов, что позволяет более эффективно использовать его в трудовом процессе.

Чтобы заготавливать дрова в больших количествах, обычно используют дровоколы нажимного типа. В них присутствует реечный или гидравлический толкатель. Подобное устройство проталкивает массивную деревянную заготовку на колун, тот, в свою очередь, раскалывает ее на несколько небольших частей. Скорость подачи заготовки составляет около 5 сантиметров в секунду. Дровоколы вертикальной конструкции имеют больший запас прочности, и они более компактные. Недостаток этого устройства в том, что есть риск выброса заготовки, в которой присутствуют такие «сложности»:

  • много слоев;
  • много сучков;
  • есть различные неправильные спилы.

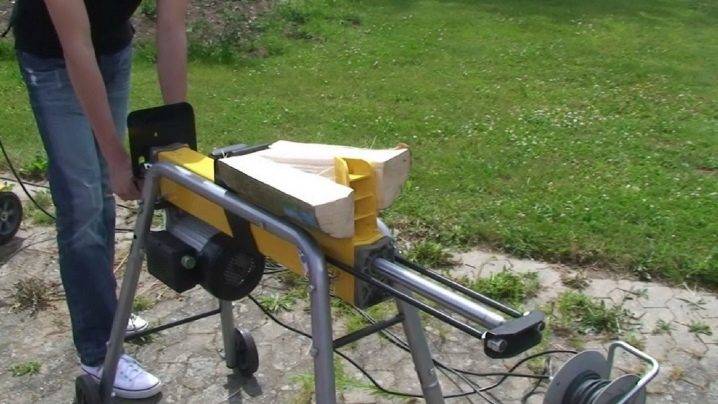

Дровокол горизонтальный более безопасный. Работник не рискует попасть под разлетающуюся щепу, ведь скорость ее бывает иногда очень высокой. Вертикальный агрегат обладает круговым разлетом осколков, поэтому, с точки зрения безопасности, к этому агрегату есть вопросы. Гидравлический дровокол:

  • производителен;
  • тратит минимум энергии;
  • безопасен в функционировании

У гидравлического дровокола нет возвратной пружины, а также довольно длительное время для переключения – около 0,55 секунды. Промежуток времени довольно значительный, потому что заготовка может расколоться и распасться на множество фрагментов. Подобные дровоколы имеют общий недостаток: двигатель у них работает через гидромуфту и иногда не справляется с нагрузками. Движок обычно работает в стандартном режиме, потребляя при этом немного топлива. К маховику присоединяется зацепление (оно обычно бывает гидравлическим, есть также фракционное). Рычаг этот представляет собой муфту с толкателем, который обеспечивает подачу чурки на нож колун.

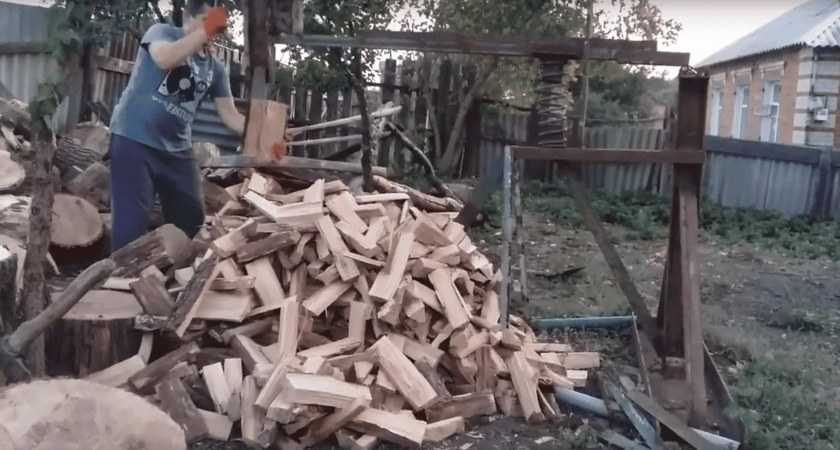

Дровокол инерционный вертикальный

Ручной вертикальный дровокол, механизм которого состоит из металлической трубы, связанной шарниром с опорой, способствует быстрой колке дров. На конце трубы устанавливается режущий элемент для расколки, усиливающий силу груза.

Самоделка данного типа дровокола работает за счет резкого опускания трубы вниз, которая под воздействием груза, колит древесину. Преимуществом станка является доступность составных материалов, которые можно найти при своем или соседнем гараже.

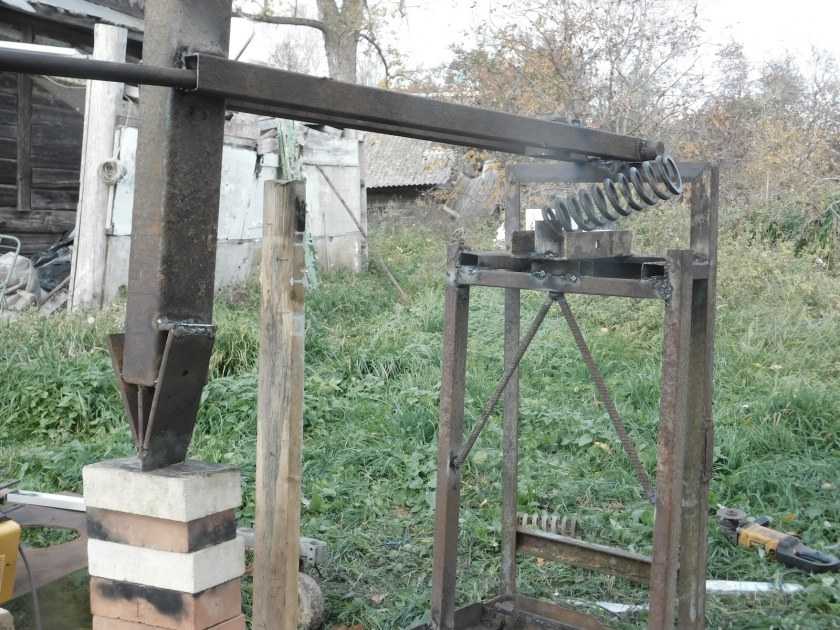

Инерционный вертикальный дровокол

Недостатком считается повышенный вес режущего устройства, продолжительное время человеку не удастся проработать по причине усталости.

Как сделать дровокол своими руками: инструкция по изготовлению простейшего винтового агрегата

Винтовые дровоколы считаются самыми простыми агрегатами, так как требуют минимальных усилий не только для их изготовления, но и при работе они отличаются повышенной эффективностью и простотой эксплуатации. Ниже на фото представлена конструкция самодельного конусного дровокола, самостоятельное изготовление которого рассмотрим детально.

Чтобы изготовить такую установку, понадобится сварочный аппарат и помощь токаря

Для реализации задумки важно выполнить следующие действия:

Подготовить металлический стол. Можно использовать станину от циркулярки или изготовить его самостоятельно из уголков и листовой стали толщиной 3-4 мм.
Выбор электродвигателя

Важно использовать мощный мотор, частота вращения вала которого составляет не более 2000 оборотов в минуту. Если двигатель подключается к однофазной сети, то понадобится осуществлять его включение через блок конденсаторов определенной емкости, что зависит от мощности силовой установки.
Выбор шкивов — рекомендуется использовать двухканавочные шкивы, за счет которых исключается вероятность их проскальзывания и увеличивается ресурс

Причем диаметры шкивов ведущего и ведомого должны отличаться. Если частота вращения мотора составляет 1500-2000 оборотов в минуту, а необходимо обеспечить вращение конуса со скорость 500-600 оборотов в минуту, тогда необходимо установить шкив ведомый вал в два раза большего диаметра. Таким способом удастся снизить скорость и повысить момент вращения. Шкивы можно использовать от сельхозтехники или лифтов.
Ведомый вал вытачивается токарем, и на него насаживается шкив. Чтобы закрепить вал, используются подшипники качения.
На другом конце вала зафиксировать конусный бур, который рекомендуется приобрести, так как его выточка у токаря обойдется столько же, сколько и стоит новая деталь.
Ведомый вал фиксируется при помощи металлических дуг, которые можно изготовить самостоятельно из трубы соответствующего диаметра и стальных пластин. Однако гораздо проще приобрести опоры вместе с подшипниками.
Важно предусмотреть регулировку натяжения ременной передачи, что можно реализовать при помощи изменения расстояния между платформой двигателя и поверхностью его установки.

Вместо ременного привода можно использовать цепную передачу, что повысит эффективность и надежность конструкции.

После изготовления подобной конструкции, необходимо учитывать особенности работы с ним. Как уже выше описывалось, такие установки отличаются небезопасностью эксплуатации, что связано с наличием вращающихся частей

При эксплуатации винтового дровокола важно учитывать следующие рекомендации по соблюдению ТБ:

  1. Категорически противопоказано работать в одежде со свисающими рукавами, так как они могут попасть в рабочую часть, что приведет к их заматыванию на конусную часть.
  2. Противопоказано выполнять работы в перчатках из ткани, которая также может быть намотана на конусную часть.
  3. Не находится на стороне расположения шкивов при работающем агрегате.
  4. При проведении работ удерживать заготовку двумя руками. Одной рукой держать бревно сверху, а второй с торцевой стороны, как показано на фото ниже. Соблюдать такое правило нужно для того, чтобы исключить вероятность травмирования пальцев при проворачивании полена.

Видео работы самодельного конусного дровокола представлено ниже.

Пример изготовления похожего дровокола можно также посмотреть в этом видео ролике.

Планируя изготовление такого варианта дровокола, необходимо учитывать особенности его функционирования. Если такой инструмент вам подходит, то смело можно приступать к его изготовлению своими руками.

Как самостоятельно сделать дровокол?

Материалы и инструменты

Чтобы сделать функционирующий дровокол, необходимо подготовить следующие материалы:

Элементы из которых состоит дровокол

  • конус. При наличии соответствующих навыков можно изготовить самостоятельно или приобрести готовую деталь;
  • вал;
  • шкивы;
  • звездочки;
  • приводной ремень. Можно использовать цепь от автомобиля или мотоцикла;
  • подшипники, оснащенные корпусами;
  • металлический уголок или трубы;
  • стальной лист толщиной 4 мм для формирования рабочей поверхности;
  • металлические обрезки;
  • электрический двигатель;
  • электропроводка;
  • УЗО;
  • болты и гайки;
  • магнитный пускатель.

Правила выполнения сборки

После подготовки всех необходимых материалов и инструментов можно переходить к сборке дровокола своими руками:

  1. При помощи болгарки разрезают уголки и трубы на куски нужной длины для изготовления станины.
  2. Из металлического листа вырезают перекрытие для стола и полку.
  3. С использованием сварочного аппарата соединяют элементы каркаса дровокола.
  4. Чтобы сделать агрегат мобильным, рекомендуется приделать к нему колеса.
  5. На готовый каркас устанавливают столешницу и полку.
  6. Устанавливают опорную раму электродвигателя и сам силовой агрегат.
  7. Собирают вал конуса: подшипники монтируют в корпуса, устанавливают вал и шкивы.
  8. После сборки узла его закрепляют на станине с использованием болтов и гаек. Он должен свободно вращаться.
  9. Монтируют ремни. Чтобы сделать работу оборудования эффективной, обязательно проверяют прямолинейность их движения.
  10. Винтовой конус при помощи шпоночного соединения устанавливается на вал.
  11. Монтируют рассекатель.
  12. Устанавливают УЗО, магнитный пускатель, электрическую проводку.
  13. Если удалось сделать все правильно, дровокол будет запускаться в работу.

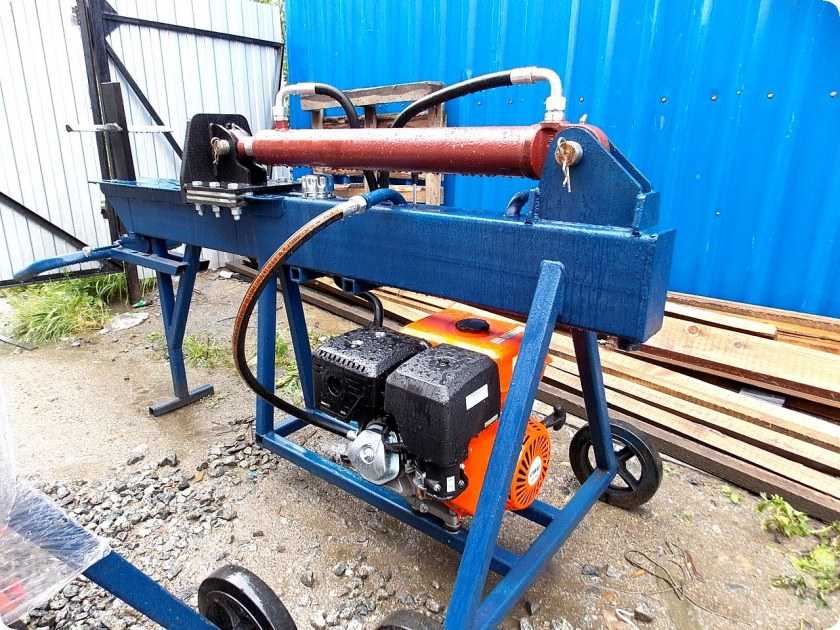

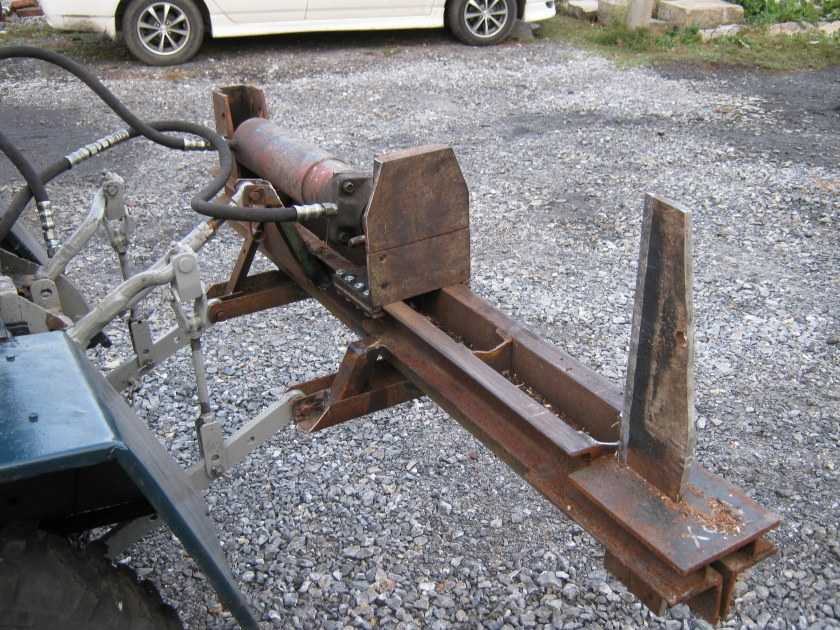

Как сделать гидравлический дровокол?

Если нужно сделать гидравлический дровокол своими руками, необходимо дополнительно к основному перечню материалов подготовить масляный бак и насос, металлические балки, шланги высокого давления, гидроцилиндр. Технология изготовления агрегата выглядит следующим образом:

Чертеж для сборки гидравлического дровокола своими руками

  1. Из прокатных материалов формируют станину.
  2. Над балкой на высоте 5 см устанавливают гидроцилиндр.
  3. На конце штока монтируют толкатель из листового материала.
  4. Нужно сделать корпус для ножа, чтобы обеспечить его передвижение по станине.
  5. В корпусе делают несколько отверстий и крепят нож с использованием болтов и гаек.
  6. Соединяют в одну цепь все элементы гидравлической системы – насос, бак, гидроцилиндр, управляющий блок.

Сфера применения

Реечный дровокол можно рассматривать в качестве станочного оборудования. В быту такой агрегат упростит заготовку дров на зиму при печном отоплении или наличии на участке часто эксплуатируемой дровяной бани или сауны.

Если же вы используете дрова преимущественно для растопки камина или мангала, более удобной альтернативой станет ручной дровокол. Он намного проще и безопаснее в эксплуатации, а кроме того – имеет эстетичный внешний вид (особенно если это дровокол с художественной ковкой или патиной). С его помощью вы быстро и легко заготовите дрова и щепу, удивите гостей интересным приспособлением и превратите рутинную физическую работу в развлечение.

113

Традиции или технологии?

Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.

Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.

Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.

Более современный вариант – это так называемые дровоколы.

Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.

Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.

Разновидность дровоколов

На сегодняшний день создано несколько вариаций приспособлений, чтобы колоть дрова. В зависимости от типа их привода выделяют такие несколько типов:

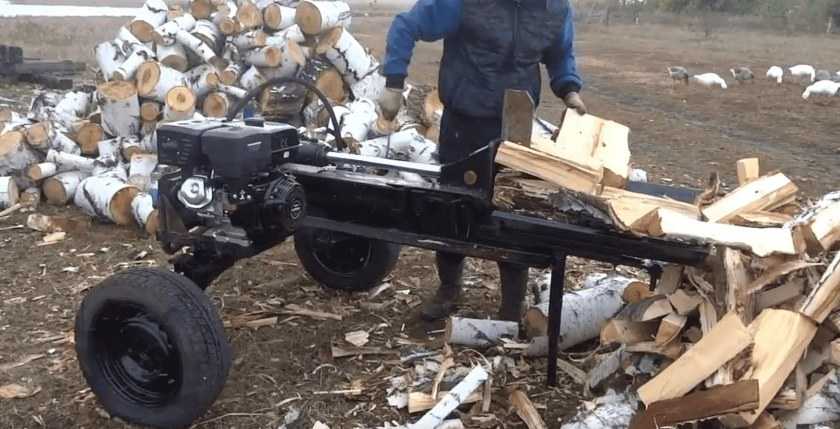

  • Вариант автономных дровоколов, снабженных бензиновым либо дизельным двигателем.
  • Модели, работающие при подключении к электросети.
  • Механические дровоколы, актуальные для небольших объемов работы.

Специалисты выделяют и другие классификационные признаки дровоколов. В зависимости от того, как именно они будут колоть дрова, их подразделяют на:

  • реечные дровоколы;
  • гидравлические дровоколы;
  • электрические модели, где полено располагается вертикально;
  • самые мощные винтовые агрегаты.

Каждый из них имеет свои особенности и сферы практического использования. Для бытового использования наиболее предпочтительными остаются винтовые. Еще можно рассмотреть вариант гидравлических дровоколов.

Конструкция с конусообразным колуном

Многие дизельные агрегаты, электрические агрегаты, снабжаются колуном особой конусовидной формы. Резьба на них может присутствовать или отсутствовать. Особенность данной машины в том, что она разваливает чурбак посредством механического давления, совмещенного с вращением рабочего наконечника. В итоге агрегат прилагает минимальное усилие для получения результата, чем и объясняется его экономичность в работе.

Базовых составных элементов машины несколько.

Чертёж конуса

Станина – это своеобразный стол, закрепленный на ножках. На нем располагаются дрова. Это несущий элемент, к которому крепится двигатель и редуктор.

Двигатель может быть различного типа. Для полноценной работы в минуту он должен выполнять более 400 оборотов при напряжении в 380 Вт и мощности в 1,5 кВт.

Редуктор – приспособление, посредством которого устанавливается требуемое число оборотов мотора.

При самостоятельной сборке агрегата стоит обратить внимание на то, какой именно тип конструкции необходим. Детали для него стоят недорого. Он подойдет для домашнего пользования, так как не дает высокой производительности в работе

Это объясняется ручной подачей дров

Он подойдет для домашнего пользования, так как не дает высокой производительности в работе. Это объясняется ручной подачей дров.

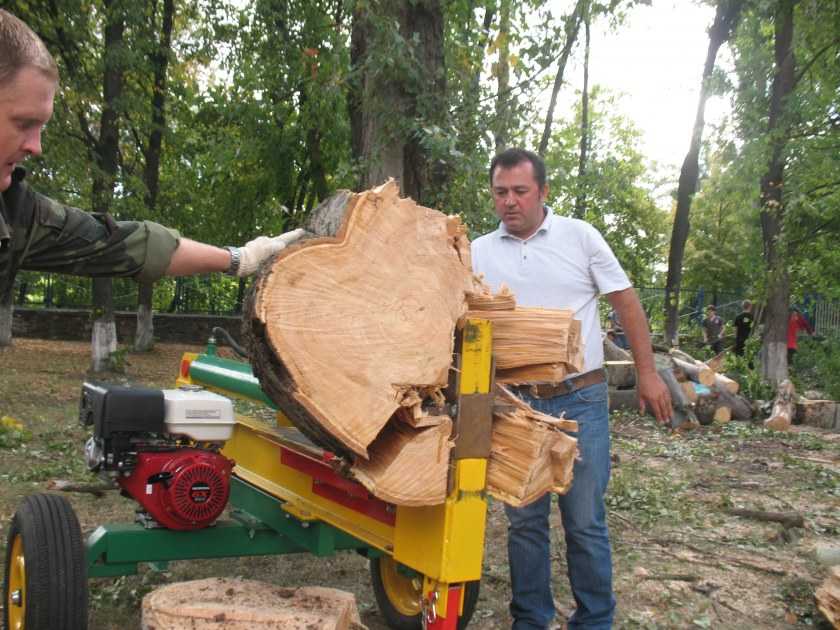

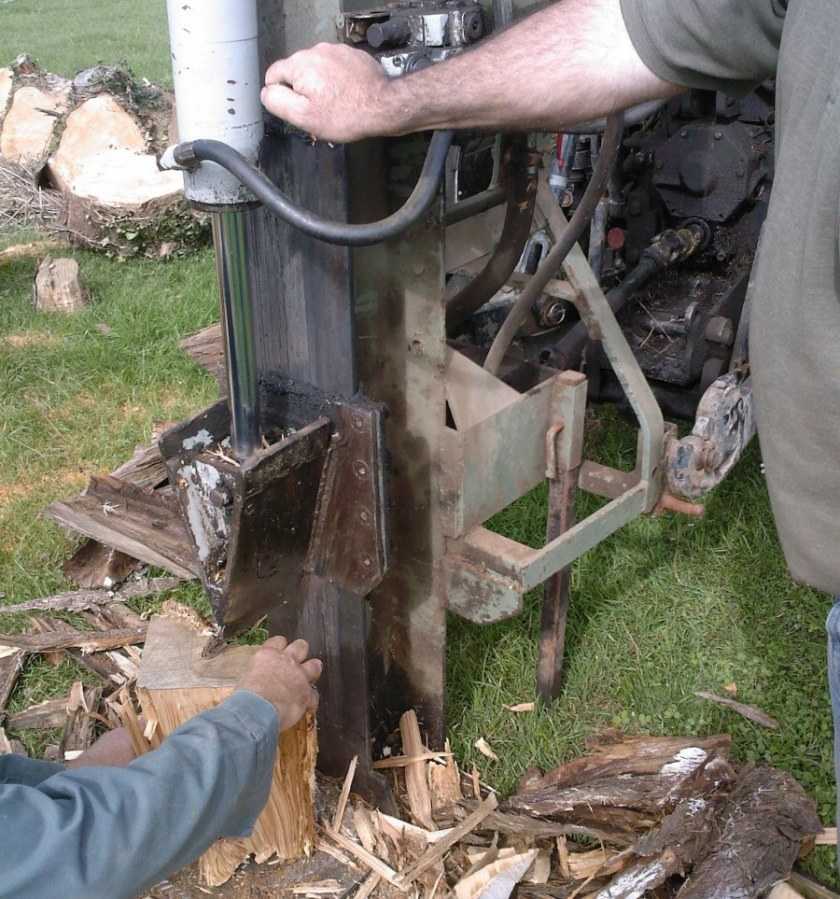

Гидравлический дровокол

Если предполагается работа со значительными объемами дров, оптимальным вариантом будет дровокол гидравлического типа. Его работу обеспечивает двигатель в совокупности с гидравлическим насосом. Сам колун в этих агрегатах устанавливается на штоке либо в самом упоре. Причем в первом случае он более мощный, а во втором – надежный.

Для этого дровокола существует ряд основных характеристик, а именно:

  • Максимальные габариты полена.
  • Мощность двигателя.
  • Горизонтальное либо вертикальное положение полена в аппарате.
  • Сила раскалывания бревен, которая определяется мощностью мотора и его цилиндрами.

Чертеж для сборки гидравлического дровокола своими руками

Сборка дровокола данного типа предполагает ряд сложностей. Но затраченное время и силы стоит высокой производительности. Этот вариант актуален как для домашнего, так и для коммерческого пользования.

Принцип его работы схож с домкратом. Это можно заметить, при детальном рассмотрении чертежей машины

При самостоятельной сборке особенно важно верно выполнить расчет габаритов будущей установки в зависимости от того, с какими бревнами предполагается дальнейшая работа

Реечный дровокол

Устройство реечного дровокола

Третий популярный вариант оборудования данной категории – это реечные дровоколы. Бревна для раскалывания размещаются между защитным упором и самим колуном, который находится в области кожуха редуктора. Название реечных дровоколов объясняется вариантом крепления рабочего органа к рейке. А ее движение обуславливается зубчатой передачей.

При детальном рассмотрении чертежей дровоколов данного типа заметно, что рабочие элементы приходят в движение после нажатия на определенную ручку на агрегате. Движение рейки с закрепленным на ней колуном начинается на фоне сцепления шестерней, в итоге дрова делятся на мелкие части. После этого в ходе обратного движения рабочий орган возвращается в первоначальное положение.

Реечные дровоколы – это хорошие агрегаты для домашнего пользования. Их преимущество состоит в отсутствии специального обслуживания. Питание их в большинстве случаев обеспечивает электродвигатель.

Основные параметры этих машин следующие:

  • форма колуна, от которой зависит, на сколько частей делится бревно;
  • максимальные габариты полена;
  • сила, применяемая при расколе обрабатываемого полена.

При желании можно собрать реечный дровокол своими руками – приобретение готового варианта обходится намного дороже.

Чертёж реечного колуна

Винтовой колун — что это такое и как им пользоваться

Дровокол придуман, чтобы облегчить труд человека, вынужденного раскалывать древесину для отопления. Особенности строения и используемой энергии в таких устройствах отличаются разнообразием и целенаправленностью. Нередко выбор подходящего инструмента осуществляется с учетом вида древесины. Твердые сорта деревьев лучше обрабатывать станком, который работает на электричестве, менее сложные виды дерева легко поддаются механическому устройству.

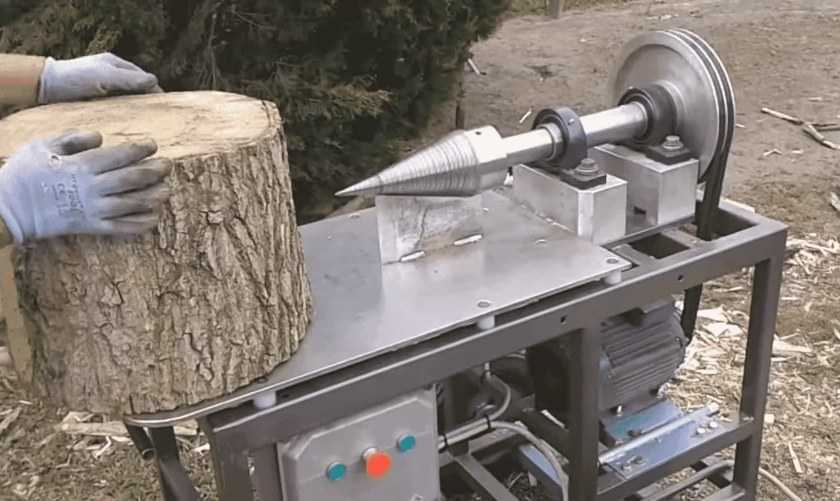

Дровокол винтовой конусный

Обратите внимание! В домашних условиях, когда количество материала для переработки ограничивается только ежедневными надобностями, не имеет смысла покупать промышленное оборудование. Оно рассчитано на большое потребление мощности и позволяет перерабатывать большой объем

Для подсобного хозяйства вполне достаточно бытового дровокола, который можно изготовить своими руками.

Неважно, к какой разновидности относится инструмент, к бытовой или промышленной, основное деление происходит по принципу работы. Это три распространенных вида:

  • Самый дешевый из всех (от 6 тыс. руб*.) — механический. Простое устройство, к которому не требуется особенная инструкция. Полено для обработки размещается на металлическом каркасе, после чего к нему применяется сила с использованием ударного инструмента. Размещенное на станке острое лезвие позволяет раскалывать древесину в несколько раз быстрее, чем это делается топором. При этом энергии тратится в разы меньше. Положительные моменты — стоимость и простота сборки, но к отрицательным относят самую низкую производительность из всех имеющихся разновидностей.
  • Самый популярный вид — винтовой конусный дровокол. Принцип работы отличается от гидравлического или механического наличием основной рабочей детали, от которой станок получил название. Конусный дровокол «морковка», как его называют на промышленном сленге, работает от конуса, получившего свое название от формы рабочей части. Шарнирная шпилька, управляющая основной рабочей деталью, получает энергию от источника электричества. Это может быть самый простой электродвигатель, в поисках которого народные умельцы особенно не заморачиваются. Часто используют старый от стиральной машины или другого функционального устройства, пришедшего в негодность, но сохранившего мотор в исправности.

На заметку! Винтовой колун, собранный собственноручно, пользуется огромной популярностью. Этому в немалой степени способствует его дешевизна, простота изготовления и существенное облегчение бремени ежедневных работ по колке дров. А в них неизменно наступает необходимость, если отопление производится древесиной.

Принцип работы гидравлического устройства прост, при его работе энергия направлена на гидроцилиндр. Цилиндр перенаправляет ее на шток, а шток заставляет работать упор. Мощность такого устройства зависит от объема цилиндра, но даже небольшой по объему может создать достаточно мощное усилие, чтобы расколоть деревянную чурку. Двигаться может или дерево, или нож, но создаваемого усилия давления все равно хватает, чтобы произвести раскол.

Важно! Чурки или поленья все равно приходится подставлять к устройству вручную, поэтому считается, что у дровокола низкий уровень безопасности. Если заготавливается большой объем, физической работы все равно приходится делать много, но это все же не колка топором вручную

Дровокол конусный своими руками

Устройство с гидравлическим приводом

Прежде чем приступать к изготовлению, необходимо подготовить следующие материалы:

  • насос типа МШ-10;
  • шланги высокого давления;
  • регулятор подачи воздуха;
  • автомат питания;
  • гидроцилиндр (подойдёт от трактора «Беларусь»);
  • электродвигатель трёхфазный (5 кВт);
  • металл листовой (для изготовления ножа, упора и бака);
  • швеллер и уголки (для рамы).

Когда все вышеуказанные комплектующие будут в вашем распоряжении, можно приступать к сборке гидроколуна своими руками:

  1. Сваривают раму с направляющей из швеллера, уголка или двутавровой балки.
  2. Снизу устанавливают электродвигатель, соединённый с гидронасосом. Последний, в свою очередь, посредством шлангов сообщается с баком, в который заливают масло.
  3. Масляный резервуар соединяют шлангами высокого давления с гидроцилиндром, расположенным продольно над рабочей поверхностью.
  4. С другой стороны, по центру штока гидроцилиндра, вертикально установлен нож. Он должен быть клиновидным, с углом между поверхностями 20-25°. Лучше всего такой нож сделать из рессоры, установленной вертикально, а по обе стороны от неё приварить крылья, изготовленные из листового металла, и расположенные под указанным углом.
  5. К штоку гидроцилиндра крепят упор, который можно вырезать из листового металла, либо сварить из уголка или швеллера.

Более подробно и наглядно узнать о сборке гидравлического дровокола своими руками, вы сможете из видео.

Теперь вы знаете как сделать дровокол своими руками, и при необходимости сумеете изготовить его самостоятельно. Вовсе необязательно в точности следовать нашим инструкциям, вы можете взять их за основу, в качестве общей концепции, внеся какие-то собственные решения.

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой – винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант – это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное – правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

И самый главный элемент дровокола винтового с двигателем 220 вольт – это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно

Важно – правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента

  • Диаметр –70 мм, размер скоса – 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
  • Диаметр – 80 мм, скос – 1,2, глубина раскола – 550 мм.
  • Диаметр – 100 мм, скос – 1,5, глубина раскола – 750 мм.

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы

Особое внимание направлению нарезки резьбы. Она должна быть левой

То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки – поступательное. При том, как сам рабочий орган вращается

Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную

Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
