Как работать ручной фрезой – обучение для новичка

Основные правила работы с инструментом

Очень важно правильно установить регулятор скорости вращения. Если этого не сделать, заготовка может испортиться

В особенности большим риск порчи заготовки становится при работе с большим по диаметру фрезом.

Частоту оборотов подбирайте в соответствии с особенностями предстоящей работы и характеристиками материалов. Чем правильнее будет соотношение частоты вращения фрезы по отношению к характеристикам обрабатываемой древесины, тем более качественной и чистой будет работа.

При выборе фрезера необходимо обратить внимание на рабочее поле, оптимальный размер которого 12000х1200 мм, и на мощность инструмента. С увеличением диаметра фреза частоту вращения нужно уменьшать

К примеру, фрез диаметром 1 см можно использовать на скорости порядка 20000 об/мин, а изделием диаметром в 4 см лучше работать на скорости до 10000 об/мин. В комплекте с каждым фрезом обязательно идет инструкция. Убедитесь в ее наличии при покупке инструмента. В инструкции указываются все требования, которые необходимо соблюдать для получения хорошего результата

С увеличением диаметра фреза частоту вращения нужно уменьшать. К примеру, фрез диаметром 1 см можно использовать на скорости порядка 20000 об/мин, а изделием диаметром в 4 см лучше работать на скорости до 10000 об/мин. В комплекте с каждым фрезом обязательно идет инструкция. Убедитесь в ее наличии при покупке инструмента. В инструкции указываются все требования, которые необходимо соблюдать для получения хорошего результата.

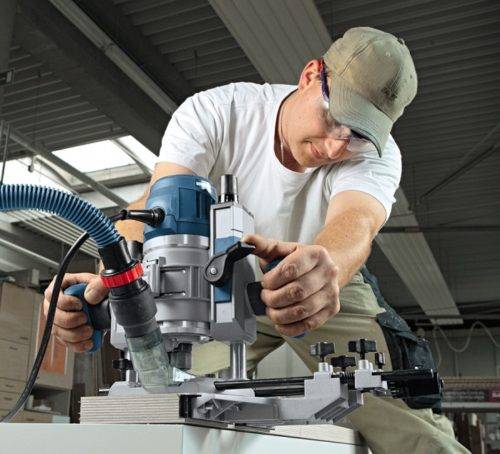

Во время работы вы можете держать фрезер руками или закрепить его на столе. Обрабатывать мелкие изделия удобнее и предпочтительнее именно на столе. В данном случае работа будет максимально качественной. Установка фрезера на подобного рода стол осуществляется шпинделем вверх. При желании также вы можете купить или собрать своими руками станок.

Фрезерование древесины на столе требует соблюдения следующих правил:

1. На поверхности стола должна быть установлена линейка под форму, которую планируется вырезать. Если будет вырезаться полукруг, применяются дугообразные направляющие. В случае создания линий направляющие тоже должны быть ровными.
2. При работе с деталями переменного профиля применяйте узкие линейки с овальным торцом. Прикрепляйте их перпендикулярно по отношению к обрабатываемой заготовке.

При работе с фрезером не забывайте о том, что по обрабатываемому изделию фрезер нужно двигать исключительно в обратном направлении по отношению движения фрезы. В противном случае вы рискуете не удержать инструмент и травмироваться.

Как правильно выставить глубину фрезерования

Выставление глубины фрезерования производится в два этапа.

Выставление нулевой точки

Чтобы выставить глубину фрезерования, следует, прежде всего, выставить нулевую точку. А потом, отталкиваясь от нее, можно выставлять и необходимую глубину. Нулевой точкой мастера называют такое положение фрезы, когда ее конец касается поверхности обрабатываемой заготовки.

Ориентируясь лишь по шкале, такую точку задать невозможно. Это объясняется тем, что при установке фрезы мы никогда не знаем точно, на какую глубину мы ее вставили и какова точная длина этого инструмента.

Для определения нулевой точки фрезер следует опустить до момента касания и зафиксировать его в этом положении при помощи специального фиксатора, имеющегося на любом фрезере.

Для установки глубины погружения фрезера используется специальный упорный штифт. На него нанесена шкала грубой настройки. Через тело штифта проходит винт точной подстройки со шкалой, расположенной в верхней его части. Винт снабжен рукояткой, позволяющей вкручивать его или выкручивать. Причем нижняя его часть передвигается соответственно.

Винт снабжен резьбой М6 с шагом 1 мм. Это значит, что один оборот регулировочного винта добавляет или убавляет 1 мм глубины фрезерования. Поворачивая головку винта на доли полного оборота, можно с высокой точностью выставлять необходимую величину.

На корпусе шкалы имеются отметки в виде стрелочек. Желательно, чтобы они были совмещены с каким-то круглым делением. Для этого головку винта тонкой настройки нужно повернуть так, чтобы его нижняя часть уперлась в револьверный упор. При продолжении вращения головки винт начинает перемещать шкалу. Так и подбирается ее удобное положение. После этого шкалу необходимо зафиксировать.

В таком положении фрезер выставлен в ноль. В ноль также выставлена и его шкала.

Если расфиксировать фрезер и поднять его, а затем вновь опустить, то острие регулировочного винта не даст инструменту опуститься ниже ранее настроенного положения, которое мастера называют нулевым.

Настройка глубины фрезерования

Теперь можно выставлять и глубину фрезерования. Допустим, эта величина должна составлять 2 мм. Для ее выставления следует сделать 2 полных оборота головки винта точной настройки. После такой настройки фрезер обеспечит глубину выемки в 2 мм.

Если проверить глубину выполненного фрезерования, то вполне может обнаружиться небольшая погрешность. Она обусловлена тем, что при опускании фрезера для начала работы кончик фрезы может слегка промять обрабатываемую древесину.

Основные правила работы

Изготовление столярных изделий предполагает применение деревообрабатывающего оборудования. При помощи фрезера можно не только разрезать пиломатериалы, но создавать на них узоры, чтобы добиться декоративного оформления.

Наверняка, каждый согласится, что древесина является одним из тех материалов, которые легко поддаются обработке, а благодаря агрегату результат будет эффективным.

Нельзя не отметить, что фрезер используют вместе с лобзиком, тисками и другими приспособлениями. Полотно из древесины, на котором нарисован узор, устанавливается на поверхности и закрепляется, после чего можно водить инструментом по контуру, чтобы получить готовый элемент. Фрезы предлагаются в разных вариантах, поэтому существует много приёмов обрабатывать древесину и другие материалы.

Одним из главных правил работы с агрегатом является то, что передвигать работающий режущий инструмент необходимо равномерно, только так можно получить качественный результат. Конечно, процедура не из легких, необходимо прилагать усилия так, чтобы не сильно давить на поверхность, но при этом и не позволить элементу двигаться самостоятельно, только так изделие будет обработано с высокой точностью. Замедлять ход инструмента во время поворотов нельзя, такие изменения могут привести к тому, что заготовка будет испорчена и прожжена.

Для настройки глубины среза предназначен подъемный механизм, пользуясь которым можно выбрать калибровку

Многое зависит от типа фрезерного устройства и производителя, поэтому для начала важно выбрать инструмент, который уже успел зарекомендовать себя с лучшей стороны. У многих фрезеров есть круговые направляющие, благодаря которым получают ровные края обрабатываемого материала

Если необходимо сделать пазы, то здесь понадобится угловой упор, который находится на корпусе оборудования. Прежде чем запустить станок, нужно убедиться, что заготовка надежно закреплена, это обеспечит безопасность.

Каждый опытный специалист акцентирует внимание на том, что новичку необходимо ознакомиться с правилами безопасности. Речь идет о движущемся режущем инструменте, который при неправильной эксплуатации может нанести увечья и привести к травмам. Чтобы обеспечить защиту от таких проблем, используемые фрезы должны быть исправны, глубина съема не должна превышать 5 мм, а замена насадок своевременной (при обесточенном агрегате)

Чтобы обеспечить защиту от таких проблем, используемые фрезы должны быть исправны, глубина съема не должна превышать 5 мм, а замена насадок своевременной (при обесточенном агрегате).

Чтобы продлить срок эксплуатации оснащения, необходимо не только соблюдать алгоритм технологического процесса, но и систематически обслуживать агрегат.

Основные правила работы

Прежде чем приступать к работе с инструментом, следует ознакомиться с информацией относительно того, как пользоваться фрезером. Ниже описаны основные правила работы с деревообрабатывающим аппаратом.

Регулировка скорости вращения

В начале работы с деревообрабатывающим инструментом нужно выставить основные параметры. Первым делом, следует отрегулировать скорость вращения.

При выборе данного параметра стоит принимать во внимание уровень жесткости материала и характеристики фрезера. В таблице представлены рекомендации специалистов относительно уровня скорости в зависимости от вида обрабатываемого материала

Материал	Диаметр фрезы	Рекомендуемая скорость
Твердые породы дерева	4-10 мм 12-20 мм 22-40 мм	5-7 мм 3-4 мм 1-2 мм
Мягкие породы дерева (ель, сосна)	4-10 мм 12-20 мм 22-40 мм	5-7 мм 3-6 мм 1-3 мм
Гипсокартонные плиты	4-10 мм 12-20 мм 22-40 мм	3-7 мм 2-4 мм 1-3 мм
Пластик, вагонка	4-15 мм 16-40 мм	2-3 мм 1-2 мм

Фиксация фрезы

Перед началом работы с инструментом необходимо позаботиться о фиксации фрезы. Стоит учитывать, что каждая модель наделена своими особенностями. С подробной информацией об установке нужно ознакомиться в инструкции.

Современные агрегаты для обработки дерева содержат кнопку блокировки вращения вала, позволяющей облегчить процесс фиксации фрезы. Аппарат нужно выключить из розетки и установить на выставленные метки. Если таковых нет, тогда потребуется ¾ длины цилиндрической части.

Деталь вставляется на требуемую глубину. Вал закрепляется. С помощью рожкового ключа нужно затянуть фрезу до упора.

Регулировка глубины фрезерования

Регулировка глубины фрезерования не занимает много времени. Мастеру потребуется:

1. Установить аппарат на ровную поверхность.
2. Освободить зажимы и нажать на фрезу, чтобы та уперлась в поверхность.
3. Затем нужно открутить фиксатор и освободить револьверный упор.
4. При выборе ножки револьверного упора необходимо отдать предпочтение той, которая будет соответствовать глубине механической обработки. Диск с ножками возвращается в правильное положение.
5. Планку необходимо удерживать пальцем, а винт не фиксировать. Подвижной указатель перемещается таким образом, чтобы его значение совпало с нулевой отметкой.

На заключительном этапе потребуется поднять штангу до метки, соответствующей показателю глубины фрезерования. Фиксатор револьверного упора опускается.

Во время фиксации электроинструмента оборудование должно быть отключено от сети

Приемы работы

Перед использованием аппарата для обработки дерева нужно проверять, хорошо ли прижаты винты и все резьбовые детали. Предохранительная гайка и зажимная цанга снимаются. Мастер должен сделать контрольный рез. Также может потребоваться использование в работе копировальной втулки, которая помогает выполнять уверенное ведение режущих элементов аппарата по сложной траектории.

Фрезеровщики в процессе работы над раскроем дерева и древесно-полимерных изделий могут использовать различные фрезы:

• компрессионные;
• стружколомы;
• концевые;
• с прямыми ножами;
• однозаходные.

Рекомендации по выбору подходящей фрезы

При обработке деревянных изделий используются специальные фрезы. Выбирайте их в соответствии с видом предстоящей работы. Учитывайте также тип обрабатываемого материала. Каждый из них имеет свои особенности и требует применения соответствующих фрез.

Непосредственно фрез является частью конструкции рассматриваемого инструмента. Состоит он из рабочей части с режущей кромкой и хвостовика. Фрезы могут отличаться друг от друга по особенностям конструкции, размеру, материалу изготовления, форме режущей части.

Для обработки мягкой древесины подходят фрезы из легкого материала. Если же вам предстоит обрабатывать более твердое дерево, подберите соответствующий твердый фрез.

Существует общепринятая классификация данного элемента конструкции. Фрезы принято делить на:

1. Профильные. Применяются для декорирования различных изделий из древесины.
2. Конусообразные. С их помощью можно выполнять обработку древесины различных пород под углом.
3. Прямоугольные. Применяются при обработке пазов.
4. V-образные. Позволяют создавать отверстия с углом наклона в 45°. Обычно используются для нанесения разного рода надписей на поверхность изделий из древесины.
5. Калевочные. Используются для закругления кромки.
6. Дисковые. С их помощью в изделии из древесины можно создавать горизонтальные пазы разной ширины и глубины.
7. Фальцевые. Применяются при фрезеровке четвертей.
8. «Ласточкино гнездо». Созданы специально для выполнения шиповых соединений скрытого и открытого типа.
9. Галтельные. Позволяют создавать галтели на краях изделий из древесины.

Кроме того, существует классификация фрез на подшипниковые и бесподшипниковые. Ручной инструмент без подшипников во всех фрезах позволяет обрабатывать заготовку в любом необходимом месте.

Как правильно пользоваться фрезером с насадками для маникюра

Инструкция по применению фрезера для маникюра достаточно простая:

1. В первую очередь пальцы и пластины тщательно обрабатывают дезинфицирующим раствором и ждут его высыхания. Перед тем, как делать маникюр фрезером пошагово, керамической конусной насадкой ноготь очищают от старого покрытия и придают ему нужную форму.
2. При помощи тонкой маникюрной фрезы с закругленным наконечником на скорости около 15000 оборотов приподнимают кутикулу на всех пальцах и отодвигают ее. Насадку держат параллельно ногтю, чтобы не сделать пропил. При движении фрезы вправо двигать руку необходимо влево, и наоборот. Одновременно шлифуют боковые валики кожи возле ногтя.
3. Насадку на маникюрном фрезере меняют на бор и истончают кутикулу. Наконечник ведут только по коже в одном направлении.
4. Насадку меняют на мелкий шар и срезают кутикулу. Видео о маникюре фрезером для начинающих показывают, что двигаться при этом нужно параллельно ногтю, повторяя его лунку.
5. Насадку на маникюрном фрезере меняют на полировочную и при скорости около 7000 оборотов полируют ноготь. В районе кутикулы его касаются самым кончиком, чтобы не повредить ткани.

В заключение остается очистить пальцы от ногтевой пыли при помощи щеточки. Если нужно сделать маникюр, то на подготовленные пластины наносят лак, если окрашивания не планируется, втирают в кутикулу смягчающее и восстанавливающее масло.

Основные типы насадок

Существует множество насадок для работы по дереву ручным фрезером:

• Кромочные. Снабжены подшипником, позволяющим задать расстояние от кромки детали до ножа. Используются для создания как фигурных, так и ровных краев у деревянных деталей.
• Пазовые (спиральные, галтельные, ласточкин хвост, фасонные). Позволяют вырезать выемки и пазы.

Существуют как простые, так и наборные фрезы, собираемые из двух и более режущих элементов. Используя наборную фрезу, можно реализовать требуемую форму изделия.

Помимо формы, насадки для ручного фрезера отличаются толщиной, высотой, а также взаимным расположением ножей, что позволяет подобрать режущие элементы под любую задачу.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Как настроить

Важным моментом использования этого устройства является правильная настройка перед началом работы. В зависимости от вида работ и обрабатываемого материала выбираются место установки шины и точка ее крепления. Правило применяется к косильной лески разреза надреза, так что край подошвы опирается на него с минимальным уклоном. После этого положение пилы регулируется. Пильный диск распиливается от защитного кожуха, и край лезвия измеряется так, чтобы он сначала отмечал наклон, с одной стороны, а затем с другой стороны заготовки. После регулировки шина фиксируется зажимами. Если необходимо сделать разрез под углом, то кровать регулирует положение диска. Для того, чтобы пилить под углом 45 градусов, достаточно изменить угол, отрегулировав круг; Чтобы получить больший угол, нужно изменить угол наклона шины относительно плоскости заготовки. В этом случае маленькие пластиковые тарелки или деревянные клинья размещаются под упором.

Как видите, собрать направляющую шину для циркулярной пилы своими руками довольно просто. Нет необходимости покупать фирменную профессиональную шину, для простейшего достаточно взять ламинированную доску и кусок алюминиевого профиля, а вместо дорогих быстросъемных зажимов использовать обычные болты и барашковые гайки. Такая самодельная работа обеспечит значительную экономию времени и денег, а равномерный крой не будет хуже, чем у профессиональных шин.

Источник

Фрезер: основные операции по его подготовке к работе и его запуск

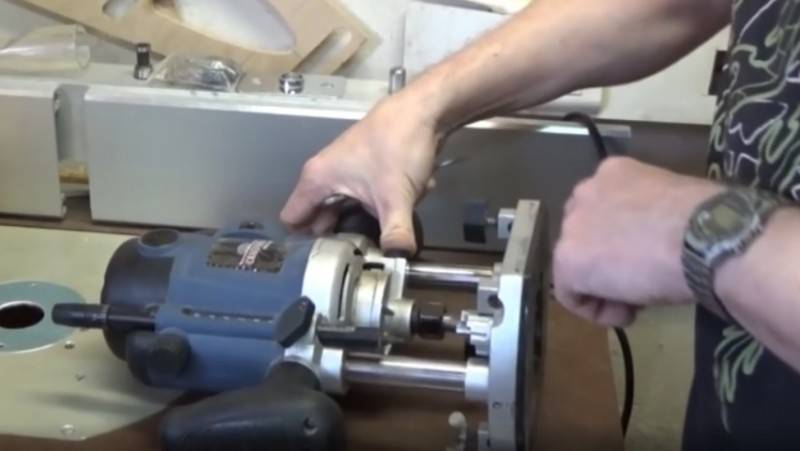

Перед началом работы необходимо, прежде всего, установить фрезу.

Установка фрезы в цангу

Если снять гайку с цангой, то внутри обнаружится пружина. Она необходима для того, чтобы выталкивать уже установленную фрезу. Поскольку имеется риск ее потерять, для предотвращения этого специалисты рекомендуют слегка разжать последний виток. Этим пружина будет надежно удерживаться в своем ложементе.

Зажим фрезы в цанге обеспечивается за счет имеющегося на ней бокового разреза. Поэтому инструмент следует вставлять на всю его длину.

При установленной гайке это будет выглядеть вот так:

Как это заметно на фото, небольшая часть цилиндрического тела фрезы остается снаружи. Конечно, фрезу можно вдвинуть и глубже. Страшного в этом нет ничего. Единственный нюанс состоит в том, что будет потеряна некоторая часть рабочей длины фрезы и будет отсутствовать элемент контроля, о котором мы расскажем ниже.

При установке фрезы в процессе работы цангу доставать нет необходимости. На представленных выше фото цанга вынута лишь для того, чтобы детально объяснить описываемую операцию. Практически фрезу удобнее всего вставлять вот так:

ВНИМАНИЕ!!!Вставленная фреза не должна упираться в зажимную гайку!

Чтобы зафиксировать положение вала, следует нажать на кнопку стопорения.

Когда вал застопорится, гайку можно зажать с помощью ключа.

Зажав гайку и отпустив блокировочную кнопку, вал следует несколько раз провернуть вручную, чтобы убедиться, что блокировочная кнопка не зацепилась.

На части хвостовика фрезы, находящейся вне зажимной гайки, маркером можно поставить метку, по которой можно будет заметить любое вертикальное передвижение фрезы во время работы. Если такую же эту метку совместить с ребром гайки, то можно будет легко заметить и прокручивание фрезы.

Описанный выше прием особо необходим для начинающих мастеров. В дальнейшем в этом необходимости не будет, поскольку наработанная привычка позволит чувствовать любое отклонение от нормы руками.

Запуск фрезера и регулировка его скорости

На фрезере имеется регулятор скорости вращения. Скорость выбирается, исходя из рабочей необходимости и характера обрабатываемого материала. Однако следует помнить, что максимальную скорость можно выставлять лишь для фрез небольшого диаметра. Для больших фрез скорость не должна быть чрезмерно большой.

Фрезеры, как правило, имеют плавный пуск. Включив инструмент, можно производить регулировку его скорости.

Запустить фрезер лишь нажатием кнопки пуск не получится. Предварительно следует нажать на кнопку разблокировки. Этим обеспечивается защита оператора от несанкционированных включений.

Конструктивные особенности основных узлов

Подошва прибора – это важный конструктивный элемент, определяющий назначение инструмента и характер его использования. Модели бытового и бюджетного типа имеют подошвы, изготовленные из штампованного металла, более дорогие, профессиональные оснащаются платформами из алюминиевых сплавов.

Наличие упоров и направляющих упрощает использование инструмента

На подошве крепятся все дополнительные приспособления и направляющие механизмы, а также закрепляются вертикальные штанги. Рабочая поверхность платформы, её нижняя часть должна иметь специальную накладку, изготовленную из пластика или плотных пород дерева. Рабочий ход фрезы определяется конструкцией штангового механизма, и именно этот показатель определяет функциональность и производительность инструмента данного типа.

Головная часть устройства движется по направляющим штангам, а величина погружения регулируется при помощи рукояток. Она может фиксироваться при помощи специального рычага, размещённого на одной из рукояток или специальным винтом. Некоторые модели изготавливаются со съёмной головной частью, что позволяет их использовать в качестве стационарно закреплённого прямо-шлифовального станка или бормашины.

Универсальная фрезерная машина «Bosch» модель «GMF 1600 CE L-Boxx» со съёмной головной частью

От узла крепления оснастки зависит ассортимент фрез, доступных для использования с конкретной моделью фрезера, т.к. диаметр фрезы должен соответствовать диаметру цангового патрона. Если диаметр посадочного отверстия узла крепления больше, чем диаметр хвостовика фрезы, то можно воспользоваться специальными переходными втулками, которые можно приобрести отдельно от фрез, если их нет в комплекте поставки. Наличие упоров и направляющих позволяет выполнить обработку заготовок с высокой степенью точности и облегчает выполнение сложных и трудоёмких операций.

Пылеудаляющие приспособления

Профессиональные мастера, чтобы обеспечить пылеудаление, специально покупают технический пылесос, подсоединяющийся через адаптер шлангом к фрезеру. Причем управлять инструментом он не мешает, да и разметка и место обработки изделия всегда открыты для визуального осмотра.

Без отсасывающей установки работать очень тяжело. Но не все решаются на подобную покупку, так как она слишком обременительна по деньгам, к тому же не всегда оправдана. Правда, есть и другое решение, можно избавиться от пыли бытовым пылесосом.

Между фрезерной машиной и пылесосом устанавливают герметично закрывающийся бак. Он и будет улавливать основную массу пыли. Оборудуют его дополнительным шлангом, а внутрь вставляют тканевую сетку. Причем эти конструкции можно приобрести готовыми или сделать своими руками. Кстати, самодельный прибор поможет собирать бытовому пылесосу даже крупный строительный мусор и древесную пыль.

Примеры работ выполненные фрезером

В этой главе речь пойдет о наиболее популярных видах работ фрезером, без которых не сможет обойтись ни одна мебель.

Шиповое соединение «ласточкин хвост»

Шиповое соединение «ласточкин хвост»

В промышленных масштабах нарезка шипов производится на узкопрофильных станках, обладающих большой эффективностью, и не менее высокой стоимостью.

Поскольку в домашних условиях нет необходимости массово резать «ласточкин хвост», вполне можно обойтись ручным фрезером и специальным шаблоном.

специальный шаблон для шипового соединения

При помощи специальной конусной фрезы, нарезаются шипы с одинаковым шагом на обеих частях заготовки. Поскольку подобные изделия, как правило, изготавливаются из мягких сортов древесины, насадки не приходится часто затачивать, и они долго сохраняют геометрическую форму и размеры.

Поэтому соединение получается без люфтов и очень надежным. Такой тип сращивания углов часто применяется для изготовления ящиков для мебели, различных шкатулок и дверных коробок.

Существует еще «Т» образное соединение «ласточкин хвост».

Т-образное соединение ласточкин хвост

Для него также предусмотрены специальные фрезы, и нет никаких сложностей в изготовлении таких конструкций ручным фрезером. Применяется в основном для изготовления оконных рам с внутренними перемычками.

Выборка четверти

Четверть (фальц) представляет собой выемку по краю заготовки, имеющую прямолинейную форму и проходящую по всей длине. Фрезеровка такого типа предназначена для изготовления дверных коробок и оконных рам.

Относится к типовым способам обработки и обычно не представляет особого труда для начинающего столяра. Выполняется, как правило, без шаблона, в качестве направляющей используется кромка заготовки.

Единственное условие – кромка должна быть идеально ровной, в противном случае выбранная четверть повторит все изъяны на торце. Для этого край заготовки предварительно обрабатывается торцевой фрезой с использованием направляющей.

Для такой работы выпускаются специальные фальцевые фрезы, в комплекте к которым идут подшипники разного диаметра, каждый под свою глубину выборки четверти.

Выборка четверти на различную глубину

Если вы производите выборку четверти постоянного размера, имеет смысл приобрести ступенчатую фальцевую фрезу, которая позволяет в один проход выбрать четверть и обработать торец заготовки.

Фреза для фрезерного станка

ВАЖНО! Такой насадкой надо работать с применением шаблона (соответственно и копировального кольца) или, что значительно проще – используя направляющую для фрезера.

Врезка петель и замков

При самостоятельной установке дверей вы обязательно столкнетесь с проблемой врезки петель и замков. Издревле эта процедура выполнялась с помощью дрели, стамески и острого сапожного ножа.

Времени и сил уходило много, и всегда был риск испортить дверное полотно и нанести травму руки. С помощью ручного фрезера и торцевой фрезы можно самостоятельно выбрать углубление под замок и петли не хуже, чем в заводских условиях.

Для этого, помимо собственно фрезера, понадобится шаблон. На мебельных фабриках или столярных мастерских используются промышленные варианты, которые выдерживают изготовление сотен дверей, но и стоимость имеют соответствующую.

При разовом применении такой шаблон вряд ли окупится, дешевле обратиться к мастеру. И все-таки есть способ сэкономить средства и получить блестящий результат. Можно изготовить универсальный шаблон самостоятельно, при помощи того же фрезера.

Изготовление паза в двери

Делается он из обрезков МДФ плиты и фанеры толщиной 8-10 мм. Направляющие шаблона имеют продольные пазы для регулировки размера, это позволяет производить работы на разных дверных полотнах.

Технология работы проста – необходимо закрепить дверное полотно обрабатываемой поверхностью наверх, и закрепить шаблон при помощи струбцин.

Затем выставить размер в соответствии с контуром устанавливаемого замка или петель и произвести выборку материала. Разумеется, перед использованием следует откалибровать шаблон и нанести разметку, используя ненужную заготовку, а затем переходить к чистовому дверному полотну.

Какими инструментами вы пользуетесь?

Методы изготовления пазов, шпунтов и фальцев отличаются в зависимости от арсенала инструментов, которыми вы располагаете, а также от того, будет ли готовое соединение находиться на виду после окончательной сборки проекта. (Сравнить преимущества и недостатки этих методов поможет прилагаемая таблица.) Помните, что некоторые соединения можно спрятать за фасадными рамами, а более-менее ровный паз сделать ещё лучше с помощью специальных фрез (см. раздел «Фрезы для зачистки пазов уберут огрехи пильного станка»).

Имея много общего, эти выборки тем не менее различаются в зависимости от их расположения в деревянной заготовке. Фальц образует Г-образное углубление вдоль кромки или торца. Паз имеет два плечика (стенки) и расположен поперек направления волокон. У шпунта также есть две стенки, но он располагается вдоль волокон.

ПЯТЬ СПОСОБОВ ВЫБОРКИ ПАЗОВ, ШПУНТОВ И ФАЛЬЦЕВ

ИНСТРУМЕНТ	ОЦЕНКА РЕЗУЛЬТАТА	СТОИМОСТЬ	ДРУГИЕ ВАРИАНТЫ ПРИМЕНЕНИЯ
Наборный пазовый диск	Преимущества: пилит чище, чем большинство обычных дисков; точная регулировка толщины с помощью прокладок	Недостатки: оставляет треугольные борозды в углах выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$80-$250	Формирование шипов, ящичных соединений, соединений вполдерева и др.
Регулируемый пазовый диск	Преимущества: простая и быстрая настройка; доступная цена	Недостатки: неровное дно выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$50-$80	Формирование шипов, соединений вполдерева и т. п., но с невысокими требованиями к качеству
Комбинированный пильный диск с 40 или 50 зубьями	Преимущества: позволяет обойтись без пазового диска; при работе поперек волокон делает чистые фальцы	Недостатки: необходимость делать несколько проходов, что отнимает много времени и часто приводит к ошибкам; следы зубьев требуют зачистки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$10-$80	Продольное и поперечное пиление в обычных операциях на пильном станке
Прямая фреза	Преимущества: делает чистые и прямоугольные выборки; отличная точность, когда диаметр фрезы совпадает с шириной шпунта или паза	Недостатки: глубокие выборки делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$5-$20 за одну фрезу или $30-$100 за набор из 6-9 фрез	Выборка гнезд, фрезерование по шаблону, выравнивание грубых поверхностей
Фальцевая фреза	Преимущества: делает чистые фальцы при ручном фрезеровании и на фрезерном столе; настройка быстрее и проще, чем у прямой фрезы	Недостатки: глубокие фальцы делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска; может отрывать края шпона с облицованных поверхностей	$10-$40 за одну фрезу или $20-$60 за комплект с несколькими подшипниками	Не предназначена для других операций
