Что необходимо знать при изучении чертежа с разрезами каркасного дома для ПМЖ:

Правила создания чертежа с разрезом дома

Главной особенностью такого чертежа является возможность указания размеров различных нюансов строения. Для того чтобы такая планировка была эффективной, необходимо расположить плоскость сечения правильным образом.

Особенность данного вида документа – это вертикальная плоскость сечения, которая передаёт точную информацию о размерах того или иного элемента. Одними из основных отметок на таком чертеже считается указание расстояния от потолка до пола:

  1. Обычные жилые дома, как правило, имеют высоту потолков не более 3 метров.
  2. Расстояние от пола до потолка общественного или промышленного каркасного сооружения несколько выше – от 3,3 метров и выше.
  3. Кроме стен и отверстий в них, чертёж в разрезе также указывает наличие перил и расположение лестниц в доме и их высоту.
  4. При наличии окон в стене, указанной на чертеже, может быть описана высота подоконника. Например, для дома с мансардой расстояние от пола до подоконника равняется 80 см, а от потолка до окна – не более 30 см.

Такая информация будет полезна как самим рабочим, которые получат все необходимые данные и план для проведения работ, так и будущим жильцам, которые получат возможность спланировать обустройство здания, используя информацию, переданную чертежом в разрезе.

Миф 5. Каркасный дом не дышит, в нем всегда душно

На самом деле в любом доме здоровый микроклимат обеспечивает только вентиляция, независимо от материала его стен. Миф базируется на ошибочном представлении о том, что кирпичные стены дышат — пропускают через себя избыточную влагу. Однако, как утверждают специалисты, диффузия пара сквозь паропроницаемую стену незначительна по сравнению с объемом его накопления в жилом помещении. В старых домах, в том числе кирпичных, вентиляцию обеспечивали щели в окнах и дверях, подполье и на чердаке.

Вентиляционная система каркасного дома

Однако энергоэффективное строение, независимо от того, каменное или каркасное, должно иметь герметичные конструкции. Свежий воздух в доме при этом обеспечивает эффективная система вентиляции с механической вытяжкой. Ее проект должен быть в составе плана каждого каркасного дома. Чтобы вентиляция не снижала теплоэффективность дома, желательно иметь в системе рекуператор тепла. Кроме того, следует предусмотреть естественное проветривание — окна в каждом помещении должны открываться.

Резюме: в каркасном доме, оборудованном системой вентиляции с механической вытяжкой, даже при закрытых окнах всегда будет свежий воздух.

Общие принципы построения

Для постройки панельного, деревянного дома и любых других зданий важна разработка проекта. В типовом проекте немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат процесса постройки.

В чертежи обычно входят фасады и разрезы:

  • Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;
  • Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

  1. Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
  2. После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
  3. Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
  4. Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
  5. Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
  6. Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Вам будет интересно: Всё о получении градостроительного плана земельного участка

Строим каркасный дом: пошаговая инструкция

Перед укладкой обвязочного бруса следует проверить ростверк с помощью строительного уровня и при обнаружении неровностей, скорректировать их.

Дальше порядок и очередность работ выглядит следующим образом:

Сначала происходит укладка первого ряда, так называемой обвязки, для которой выбирается брус с бо?льшим сечением, чем весь остальной материал. Крепиться он на анкера, а дополнительно фиксируется в угловых соединениях при помощи металлических уголков.

Следующий шаг – установка вертикальных элементов каркаса или стоек, которые устанавливаются на первый ряд бруса и скрепляются с ним. Начинать их монтаж необходимо с углов и далее, с определенным шагом, по периметру будущего здания

Для этого используются металлические уголки, которые фиксируются болтовыми соединениями
Важно, во время установки стоек постоянно проверять их вертикальность с помощью отвеса, так как от этого не только зависит красота дома, но прежде всего его надежность, поэтому данному этапу следует уделить особое внимание.

Важный нюанс – монтаж вертикальных стоек обязательно должен вестись с учетом оконных и дверных проемов. Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок.

Для обеспечения стабильности конструкции следует смонтировать временные диагональные распорки, которые устанавливаются под углом к вертикальным стойкам и гарантируют их стабильность до полного закрепления каркаса.

Далее, когда строим каркасный дом сами шаг за шагом, наступает очередь монтажа верхнего пояса, а именно установка верхнего бруса и закрепление его к вертикальным стойкам
Важное замечание, если нижний ряд и вертикальные стойки выполнены строго по уровню, то и верхняя доска ляжет абсолютно ровно.

Крепление верхнего бруса также выполняется при помощи металлических уголков, которые фиксируются болтами

Можно использовать для этого и гвозди, но следует учитывать, что они должны войти в брус не менее чем на 10 см.

После этого каркас дома приобретает свои очертания и стабильность, поэтому можно смело снимать временные диагональные опоры, так как они уже выполнили свою задачу.

До того как самому построить каркасный дом своими руками следует ознакомиться и правилами установки укосин и их функциями. Это элементы из брусков, которым отводиться важная роль в дополнительном укреплении каркаса. Устанавливаются в обеих сторон вертикальной стойки сверху и снизу конструкции и закрепляются длинными гвоздями.
Далее, следует приступить к монтажу балок перекрытия, брус для которых закрепляется с помощью уголков, предварительно уперев его на верхнюю обвязочную конструкцию. Но можно использовать и более сложные варианты монтажа и крепления потолочных балок, например, методом вырубки, когда в верхнем брусе подготавливается специальное «гнездо» для их установки либо с помощью кронштейнов.

После того как установлены балки перекрытия и если не предусмотрен второй этаж, наступает черед монтажа стропильной конструкции для кровли, к которой будет крепиться обрешетка.

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

Контробрешетка крыши на каркасе домаИсточник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Видео описание

Как изготовить стропильную систему каркасного дома, показано в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов

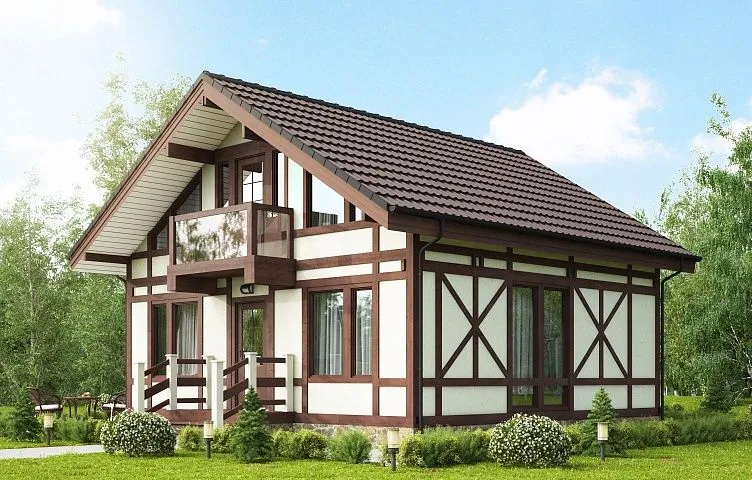

Каркасный дом с балкономИсточник vash-remontik.ru


Каркасный дом с классической немецкой внешней отделкойИсточник lesstroy.net


Оригинальный каркасный дом с маленьким уклоном крышиИсточник all-companies.ru


Каркасный дом с верандой и ломаной крышейИсточник kraust.ru

Двухэтажный каркасный дом заводской сборкиИсточник mebel-go.ru

Возведение каркасного дома в зимний периодИсточник pinterest.ca

Каркасный дом с 4-скатной комбинированной крышейИсточник cdd.su

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

Строим каркасно щитовой дом своими руками

Жилищная проблема является одной из самых главных для наших сограждан. Обещаниям типа «к такому-то году каждой семье по отдельной квартире» уже никто не верит. Большинство людей надеется только на собственные силы. Наверное, это и стало одной из главных причин резкого роста индивидуального строительства.

В настоящее время рынок предлагает огромный ассортимент соответствующих материалов. Нет недостатка и в специализированных фирмах, оказывающих услуги в сдаче объектов «под ключ». Их возводят из разного материала и в любом архитектурном исполнении. Но наиболее бюджетный способ – построить каркасно-щитовой дом своими руками. При таком варианте оптимально сочетаются качество, цена и скорость выполнения работ. Как утверждают специалисты, он обойдется дешевле кирпичного примерно в 1,5 раза. Причем на комфортности проживания это никак не отразится.

Необходимо определиться с технологией производства работ и с используемыми стройматериалами. Что учесть:

1. Такие дома значительно легче построек других типов. Например, кирпичных, блочных или даже бревенчатых. Следовательно, нет смысла тратить время и деньги на мощный фундамент. При этом в расчет принимаются такие факторы, как особенности климата, характеристики грунта и расположение подпочвенных водяных пластов. Глубина закладки определяется уровнем промерзания земли. Для средней полосы, как правило, достаточно 75 см. Ширина зависит от планируемой облицовки. В среднем порядка 50 см.

Когда возводится каркасно панельный (щитовой) дом своими силами, то обустраивается ленточный монолитный фундамент. Он монтируется методом заливки раствора в подготовленную форму (опалубку). Блочный тип обустроить сложнее, так как понадобится спецтехника, а это лишние траты. Кроме того, не всегда есть возможность обеспечить ее подъезд и организовать рабочую площадку из-за дефицита свободного пространства.

Нужно определиться и со способом возведения фундамента. Дощатая (одноразовая) обрешетка – дополнительные затраты на доски, пленку (или рубероид). После использования все это окажется на свалке. Целесообразнее выполнить опалубку из листов пенополистирола (несъемную). После заливки раствора они так и останутся в траншее.

Это будет и утеплитель для фундамента, и защита (амортизатор) от подвижек грунта. А они бывают всегда. Если не постоянные, то периодические. Кроме этого, можно значительно сэкономить на внутреннем утеплении подвального помещения. Как следствие, увеличится срок службы слоя гидроизоляции, уменьшится вероятность появления трещин в фундаменте. Значит, не придется тратить деньги и время на ремонт;

2. Спланировать подведение различных инженерных коммуникаций;

3. Определиться с материалом для устройства каркаса. Он может быть любым. Именно поэтому построить каркасный дом самому несложно. Главное – возвести основу («скелет»). Для монтажа каркаса подходят и брус (150 х 150), и толстые доски (не менее чем 150 х 50). Профессионалы советуют использовать сосну. Она и стоит недорого, и долговечность обеспечит. Желательно приобрести просушенные заготовки. Это сократит общее время работ. Хотя и стоят они дороже раза в 1,5, но не придется, к примеру, перестилать полы после усушки древесины. Ведь каркас может «повести». Следует сразу определиться и с размерами заготовок.

Если в данной местности климат мягкий, то можно каркас сделать и из металлических профилей;

4. Выбрать утеплитель. Сейчас все чаще для быстровозводимых домов используются разновидности минваты. Она лучше пенопласта. Но следует учесть, что качество гидроизоляции при этом должно быть высоким. Лучше брать плиты с повышенной плотностью. Они и в монтаже удобнее, и влагу впитывают меньше;

5. Решить с внешней отделкой. Если это будет кирпичная кладка, то следует увеличить ширину фундамента, чтобы стена не выступала за цоколь.

И последнее — крыша. Наиболее удобны для индивидуальной постройки двускатная или мансардная. Такие конструкции можно отделать любым кровельным покрытием.

Расчет материалов

С расчетом материалов сталкиваются после составления проекта. Когда чертежи будут готовы, то вычислить необходимый объем материалов будет довольно просто. Так, используя чертежи, можно выяснить, сколько потребуется бруса для обвязки, а также для вертикальных стоек, стропил.

Если чертежи отсутствуют, во внимание принимают площадь нижнего и верхнего перекрытий, а также количество погонных метров. В этом случае погонные метры разделяют на 0,6

При подсчетах обвязки погонные метры умножают на 3. Аналогичным образом вычисляют балки: площадь верхнего и нижнего перекрытия разделяют на 0,6 и прибавляют к значению длину балок обвязки. Для получения более точных расчетов следует обращаться к проектировщику.

Анализ чертежей

В чертежах разделяют архитектурные и конструктивные разрезы.  Конструктив, является очень важным разделом проекта на стройплощадке каркасного дома для постоянного проживания. От правильных расчётов инженера зависит как долго прослужит здание. Здесь просчитываются объёмы и трудозатраты.

К расчётам относят армирование, разработку траншеи или скважин, монтаж подошвы фундамента. Чтобы определить глубину заложения, нужно знать прохождение уровня грунтовых вод и промерзания почвы. Далее делается план свайного поля и опалубочный чертёж ростверка. Рассчитывается схема армирования.

Все чертежи и разрезы выполняются в соответствии с ЕСКД и СПДС.

Стоимость проектирования

Стоимость эксклюзивного проекта дома с совокупной площадью внутренних помещений (отапливаемой площадью) составит 600 руб./кв. м.

В зависимости от сложности конструкции, размеров строения и прочих факторов, мы используем понижающие или повышающие коэффициенты. Нами оцениваются не метры квадратные, а время, потраченное на проектирование, и степень сложности работ. Соответственно, цена проекта в каждом отдельном случае определяется индивидуально.

Эксклюзивная проектная разработка не будет иметь стоимость в 10 ‒ 15 тыс. руб., как те, что предлагаются на просторах интернета и являются типовыми. Поскольку индивидуальное проектирование будет выполнено именно для вас и не станет предложением, реализуемым в сотый раз.

Строим своими руками

Строительство дома силами подрядчика не потребует от вас опыта строительных работ. Вам нужно лишь выбрать проект, оплатить работы строительной фирмы и используемых материалов. Даже для контроля подрядчика и приемки готового объекта можно нанять профессионалов.

Все гораздо сложнее и серьезнее при строительстве дома своими руками. В одну статью невозможно уложить все советы и рекомендации по возведению каркасных сооружений, но мы можем дать вам направление для изучения каждого этапа строительства.

Итак, мы уже выбрали проект для дома. Как поступить дальше? Рекомендуем составить чертежи каждой из стен, пола, потолка и стропильной системы. Это значительно упростит расчет необходимых строительных материалов и монтаж элементов каркаса

Важно понимать расположение основных несущих элементов конструкции дома до обустройства фундамента. Расчет необходимых материалов особенно важен, если участок постройки находится далеко от поставщиков материала, а доставка материалов собственным транспортом не предоставляется возможной. Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения

После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями. Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения. После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями

Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Ключевые этапы работ

Установка и закрепление на фундаменте обвязочного бруса;
Выставление лаг для пола первого этажа (соблюдение уровня и плоскости расположения);
Монтаж чернового пола под утепление;
Закладка необходимых строительных мембран, утепление;
Монтаж финишного напольного покрытия или основания под него (листовые материалы под последующую отделку;
Монтаж каркаса из бруса (основные и промежуточные стойки, подготовка оконных и дверных проемов) или установка стеновых панелей в случае строительства каркасно-щитового дома. В случае выбора каркасно-щитовой технологии стеновые панели монтируются «на земле» или закупается готовый домокомплект;
Монтаж верхней обвязки и потолочных балок;
Работа со стропильной системой и кровельным материалом;
Обшивка стен дома и потолка с последующим утеплением может производиться в любом порядке после подведения дома под кровлю

Важно соблюдение технологии работ с выбранным утеплителем;
Отделочные работы: установка окон и дверей, работа с финишными отделочными материалами, монтаж инженерных систем и элементов коммуникаций.

Каждый из этапов работ требует детального изучения. Старайтесь работать с материалами, которые вам уже знакомы, или которые требуют минимального набора инструментов и навыков. Да, строительство каркасного дома 6 на 6 – весьма сложный процесс при рассмотрении каждого технологического этапа. Но стоит пройти этот путь один раз, а в дальнейшем это уже не будет казаться таким сложным

Важно ответственно подойти даже к самым простым строительным операциям

Достоинства и недостатки каркасных домов

Самый весомый плюс такого жилья – небольшие денежные затраты на строительство. Именно поэтому в последнее время каркасные дома получили столь широкое распространение в России.

Помимо дешевизны фундамента хозяева экономят и на его укладке, он к тому же никогда не подвергается усадке. Дело в том, что сооружения, выполненные по такой технологии, является очень легкими. В связи с этим они дают минимальную вертикальную нагрузку.

Какие еще достоинства имеют каркасные дома? Отзывы владельцев говорят о том, что такое жилье всегда можно построить как по собственному плану, так и по тому, который предложат специалисты.

Самостоятельное возведение подобного жилища занимает приблизительно полгода. Это также нравится тем, кто мечтает поскорее заселиться в собственный дом.

Чем еще привлекательны каркасные дома? Отзывы владельцев говорят о том, что их строительство можно осуществлять в любое время года. Кроме того, здания великолепно хранят тепло зимой.

Плюсом каркасных домов является и их высокая прочность. Благодаря этому подобные сооружения хорошо выдерживают различные ненастья.

Каковы минусы каркасных домов? Они заключены в их:

– герметичности, что вызывает необходимость устройства вентиляционной системы;- высокой пожароопасности, что потребует дополнительных затрат на покупку специальных средств и покрытий от возгорания.

Минусы каркасных домов заключены и в том, что эти сооружения лучше всего возводить одноэтажными. Обустройство второго этажа становится главной причиной потери экономичности проекта.

Еще один недостаток такого жилья, на который указывают его владельцы, – низкие звукоизоляционные качества. Это необходимо учесть в процессе строительства. Исправить недостаток помогут специальные звукоизоляционные материалы.

3D разрез в ARCHICAD: алгоритм построения

Давайте узнаем, как сделать 3D разрез в ARCHICAD за 3 шага:

1. На плане этаже бегущей рамкой нужно обозначить область, которая в результате отсечет все элементы, которые в нее не попали.

При этом форма бегущей рамки может быть не только прямоугольная, но и иметь сложную многосекционную форму (например, как на рис.1). При этом в ARCHICAD разрез по дуге таким способом реализовать не представляет возможности. Варианты построения бегущей рамки нужно указывать в Информационном табло, когда сам инструмент активен (рис. 3).

ПРИМЕЧАНИЕ: Имейте в виду, что рисование бегущей рамкой в ARCHICAD может быть на одном этаже или же через все этажи проекта (параметры выбираются, как показано на рис. 3). При этом результат соответствующий (рис. 4). Утолщенная рамка позволяет отобразить разрез отдельной части многоэтажного здания, в то время, как «тонкая» рамка выводит только объекты текущего этажа

2. Прейти в меню «Вид» → «Элементы в 3D-виде» → «Показать выборку/бегущую рамку в 3D» (рис. 5).

Аналогичные действия выполнятся, если нажать ПКМ и выбрать «Показать выборку/бегущую рамку в 3D» (горячая клавиша F5).

3. В результате в ARCHICAD разрез в 3 D будет отображаться по контуру бегущей рамки. При этом элементы, попавшие в разрез можно выделять и редактировать

Обратите внимание, что если выделить объект (например, перекрытие), то он выделиться целиком и при этот Архикад визуально отобразит границы выделенного элемента с помощью узловых точек

Чтобы вернуться на Текущий этаж, достаточно нажать F2. При этом можно изменить тип рамки (с «тонкой» на «жирную» рис.4) не снимая выделение. В Информационном Табло просто укажите подходящий вариант.

ПРИМЕЧАНИЕ: Если после проделанных действий перейти в 3D вид привычным способом, например, нажать F3, то по-прежнему будет отображаться часть вашей модели, а не исходный вариант проекта. Чтобы это исправить перейдите в меню «Вид» → «Элементы в 3D-виде» → «Показать Все в 3D…».

Установка вентиляции

Схема приточно-вытяжной вентиляции

Для каркасных домов больше всего подходит приточно-вытяжная вентиляция. Её главными достоинствами является эффективность и бюджетность.

Основные элементы:

  • Блок распределителя с установленными вентиляторами и фильтрами очистки. Механизм состоит из двух частей, первая отвечает за приток свежего воздуха и его распределение по зданию, а вторая — за отток наружу.
  • Каналы притока и оттока воздуха. Скрыты в стенах и должны быть предусмотрены ещё на ранних этапах строительства.

Советы по монтажу:

  • вентиляционные каналы проходят через стены, поэтому целесообразнее составить их схему сразу в проекте строительства;
  • монтировать систему надо ещё до отделки помещения;
  • управлением вентиляцией располагать в доступном и удобном месте;
  • чтобы воздуховоды имели одинаковое сечение, необходимо воспользоваться деревянными или картонными шаблонами в процессе кладки;
  • для выведения канала на крышу применяются асбестоцементные трубы;
  • вывод трубы укрепляется цементным составом, чтобы избежать появления щелей;
  • излишки раствора следует устранять, воздуховод должен иметь гладкую поверхность;
  • для тихой работы вентиляции нужно обеспечить звукоизоляцию;
  • перед запуском нужно проверить герметичность.

Постройка каркасного дома своими руками не так сложна, как это может показаться на первый взгляд, но она гарантирует высокое качество и надёжность будущего жилья, а также позволяет сэкономить немало денежных средств. Однако, этот процесс требует ответственного подхода, чёткого планирования, точного соблюдения технологических инструкций и выполнения действий строго в определённой последовательности.

Фундамент для постройки каркасного дома: требования к основанию

В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:

  1. Свайно-винтовой фундамент.
  2. Ленточное основание.
  3. Плитный или монолитно-плитный.

Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.

Строим каркасный дом на свайно-винтовом фундаменте

Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

Именно так выполняется установка асбестовых труб для свайного фундамента

Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.

Иллюстрация
Описание действия

Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.

Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины

Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.

Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами

Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.

Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.

Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

Обустройство ленточного фундамента для каркасного строения

Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

Готовый ленточный фундамент – можно начинать возведение каркаса

Плитный фундамент для постройки и его особенности

Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.

Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта

Статья по теме:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
