Как измерить силу тока мультиметром: учимся измерять ток по инструкции

Настройка и подготовка к использованию

Чтобы подготовить прибор к измерению, надо правильно выбрать режим работы и верно подключить измерительные провода.

Назначение разъёмов и подключение щупов

У тестера два измерительных провода с щупами, а коннекторов для их подключения бывает несколько. Обозначение функции каждого разъема наносится прямо на корпус рядом с гнездом. Обычно у тестера имеется:

• разъем для общего провода (COM);
• отдельные гнезда для измерения тока (у приборов с токоизмерительными клещами отсутствуют);
• гнезда для замера остальных параметров (напряжения, сопротивления, электрической емкости и т.п.).

Гнезда для подключения измерительных проводов.

Общие принципы подключения таковы:

• один провод всегда подключается к гнезду COM – обычно это черный провод (цвет на правильность замеров не влияет, но лучше возвести это в привычку, чтобы было меньше путаницы);
• другой провод (красный) подключается к гнезду с обозначением измеряемой величины;
• селектор должен стоять в положении, соответствующем разъему, к которому подключен красный измерительный щуп.

Проверка на работоспособность и калибровка

Цифровой мультиметр в калибровке перед началом работы не нуждается. Стрелочный прибор перед измерением сопротивления требует дополнительной настройки – установки стрелки на нулевое деление (крайнее правое деление шкалы). Для этого надо замкнуть между собой щупы прибора и вращать ручку «Установка нуля» до достижения необходимого положения стрелки.

Установка стрелки омметра на нулевое деление шкалы.

Измерение сопротивления проводов.

Чтобы проверить работоспособность измерительного прибора (цифрового или стрелочного), надо измерить с его помощью заведомо известную величину в соответствующем режиме. Так, для проверки исправности в режиме переменного напряжения можно измерить напряжение в розетке – результат должен быть близок к 220 вольт. В режиме постоянки можно попробовать измерить напряжение на клеммах исправного и заряженного автомобильного аккумулятора (ожидаемый результат – около 12 вольт).

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

• Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
• Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
• Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
• Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
• Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Цены на мультиметры

мультиметр
Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля

Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Инструкция по применению

Практически все токовые клещи, присутствующие сегодня на рынке, являются цифровыми. Давайте подробно рассмотрим, как пользоваться токоизмерительными клещами. Разберём это на примере цифрового и аналогового прибора.

Цифровые клещи М266

Прибор является профессиональным. Состоит из цифрового табло на жидких кристаллах, на котором отражаются все измеряемые показатели, кругового поворотного переключателя. На его шкале нанесены основные параметры пределов измерений и их значения в нужном диапазоне. Основной рабочей частью прибора являются сами клещи (клещи — трансформатор).

На рисунке выше изображена панель управления цифровыми токоизмерительными клещами М266.

А на рисунке ниже — поставляемая комплектация этого прибора.

Прибор имеет пределы измерений по току – 20А, 200А и 1000А Цифровые измерительные клещи М266 снабжены мультиметром с щупами. С их помощью можно проводить измерение напряжения до 1000 Вольт постоянного и 750 вольт переменного тока. Прибором можно проверить исправность полупроводниковых диодов, использовать прибор для прозвонки электрических цепей, измерять температуру. Данные токовые клещи могут измерять ещё и сопротивление изоляции проводников до 2000 МОм.

Про токоизмерительные клещи M266 видео смотрите ниже:

Аналоговые клещи Ц4501

Этот измерительный прибор использует для проведения замеров те же принципы физики, что и цифровые клещи, но его функциональность несколько ниже. Прибор имеет пределы измерений по току – 10А, 25А, 100А, 250А и 500А, по напряжению 30В и 600В, по сопротивлению 2кОм. Но он не может измерять сопротивление изоляции и температуру. По всем остальным показателям он не уступает цифровому прибору.

Как проводить измерения

Для того чтобы провести измерение цифровыми токоизмерительными клещами необходимо выполнить следующие операции:

• Включить прибор и выставить поворотный переключатель в нужный вам сектор предела измерений;
• Завести проводник между магнито-несущими трансформаторными клещами;
• Дождаться появления результатов измерения на табло.

Проводя работы по измерению напряжения и силы тока в электрических сетях с помощью измерительных токовых клещей необходимо помнить про следующие тонкости такой работы:

• В случае если параметры, выводимые на табло прибора не корректны – убедитесь в том, что правильно выбрали измерительный диапазон для работы с прибором. При проведении измерений со стрелочным прибором, стрелку может «зашкаливать»;
• Для того чтобы использование измерительного прибора дало максимально точные результаты рекомендуется воспользоваться следующим способом измерения: возьмите в клещи несколько витков измеряемого проводника (это надо делать, предварительно обесточив данный проводник и проверив отсутствие напряжения индикатором), а после подачи напряжения полученные результаты измерения поделите на количество витков, таким образом, полученный результат будет наиболее точно отражать реальный рабочий ток;
• Строго соблюдайте все меры безопасности при работе с цепями, находящимися под напряжением.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Различия в принципах подключения мультитестера в разных режимах измерений

• Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
• При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
• Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Пример предупреждающей надписи у гнезда подключения провода для замеров на максимально допустимом диапазоне токов

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

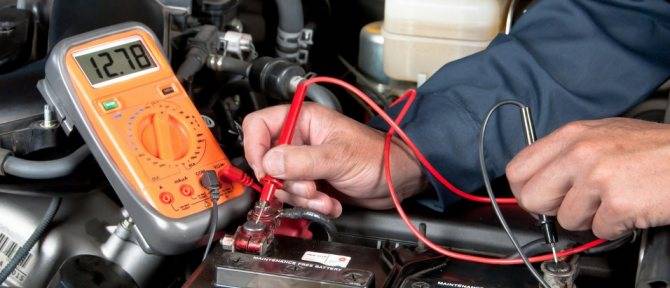

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

Важно! При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

1. Отключить питание от электросети автоматом;
2. Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
3. Подать питание в электросеть;
4. Прикоснуться жалом пробника к концу испытываемого проводника;
5. Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
6. Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

1. Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
2. Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

• Более 100 В — найдены фаза и ноль;
• Более 160 В — найдены фаза и заземляющая линия;
• Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым
проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

При подключении различных электрических устройств (розетка или выключатель), не обязательно учитывать полярность проводников. Но что делать, если используемая проводка в доме трехжильная и не имеет цветовой маркировки, а устройства необходимо подключить с заземляющим проводником. Для этого существует несколько способов как проверить, какой из проводов является фазой, нулем или заземлением.

Как проводить измерения электрических параметров

До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.

Измеряем напряжение

Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.

Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи. В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.

Схемы подключения мультиметра для измерения разных электрических величин

Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.

Определившись с пределами изменения, подключаем щупы:

• черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
• красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.

На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.

Чтобы измерить напряжение, надо перевести переключатель в нужное положение

Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.

Как пользоваться мультиметром для измерения тока

Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.

Для измерения постоянного тока мультиметром порядок действий стандартный:

• Выставляем переключатель в соответствующее положение.
• Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
• Устанавливаем измерительные щупы:
  • черный в гнездо «COM»;
  • красный
    • в гнездо VΩmA, если ожидаемый ток будет меньше 200 мА;

    • в третье гнездо, если ток будет больше 200 мА.

• Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
• Снимаем показания с дисплея.

Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.

Режим измерения сопротивления

Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.

Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу. После измерения ее можно будет изменить на более подходящую.

Как измерить мультиметром сопротивление

Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.

Назначение и функции

Мультиметр — универсальный измерительный прибор, который может измерять несколько электрических величин. Перечень измерений зависит от модели и может значительно отличаться. Базовый набор функций — определение силы тока (постоянного и переменного), напряжения, сопротивления. Такие приборы относительно недороги.

Вообще же можно найти модели, которые могут определять емкость конденсаторов, частоту тока, температуру, могут прозванивать диоды, определяя падение напряжения на P-N переходе, генерировать сигналы определенной частоты и т.д. Чем больше возможных функций, тем выше цена. Еще цена зависит от степени «раскрученности» бренда и от качества сборки.

Мультиметры бывают стрелочными и электронными

Также мультиметры бывают двух типов: со стрелочным и цифровым индикатором. Более популярны модели с цифровой индикацией — информацию считывать проще.

Как видите, функций может быть так много, что возникает вопрос: «Как пользоваться мультиметром?» Вот об этом и пойдет речь дальше.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и V Ω mA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

Конечная схема подключения нагрузки и мультитестера в испытательном приспособлении

Все исходные данные есть – можно рассчитать потребляемую мощность прибора на момент замера.

Как видите, и довольно сложную задачу замера силы тока питания бытового прибора вполне можно решить с должным уровнем безопасности и комфорта.

А что делать, если мультитестер не рассчитан на измерение силы переменного тока?

Бывает, что требуется измерить силу переменного тока, примерно так, как показывалось выше. но в распоряжении лишь мультиметр, не рассчитанный на такую операцию. И приобретать новый – нет желания или возможности. Если ли выход?

Да, можно выполнить замер и в такой ситуации. Существует для этого несколько способов. Но в любом случае придётся сначала провести некоторые подготовительные работы.

Измерение силы переменного тока с помощью вольтметра и дополнительного сопротивления.

Да, это совершенно серьезно, именно с помощью вольтметра. Снова вспомним закон Ома для участка электрической цепи:

I = U / .

Но если сопротивление на этом участке будет равно ровно одному ому, то получается, что номиналы силы тока и напряжения – совпадут.

I (A) = U(V) / 1 = U(V)

Значит, задача состоит в том, чтобы в разрыв цепи поместить резистор номиналом ровно в 1 ом, а затем промерить напряжение на его концах.

Талой резистор можно приобрести в магазине. Правда, не забываем, что на нем будет потребляться весьма внушительная мощность, и лучше приобретать керамический резистор на 10 или даже 50 Вт.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Конструкция мультиметра и маркировка прибора

Внешне это прямоугольный пластиковый короб, где вверху с лицевой стороны находится дисплей. Под ним расположены органы управления и информация о режимах тестирования. Головным устройством для установки режима является круговой переключатель.

Вокруг находятся обозначения параметров, активируемых при повороте ручки. Отдельно вынесено гнездо для подключения транзисторов с целью тестирования. Также есть разъемы для щупов с изолированными рукоятками, которые также идут в комплекте вместе с проводами.

Есть тестеры, которые имеют англоязычные отметки. Например, когда нужно переключить напряжение с постоянного на переменное, необходимо переключить режим с V- на V~. Замеры силы тока также требует предустановки его типа: A- (постоянный) и A~ (переменный) ток. Отдельно вынесен переключатель для тестирования сопротивления. Положение переключателя – Ω.

Также используются специальные аббревиатуры:

• ACV (alternating current voltage) – переменное напряжение, оно же напряжение переменного тока;
• DCV (direct current voltage) – постоянное напряжение (напряжение постоянного тока);
• DCA (direct current amperage) – постоянный ток (измерение силы);
• Ω – сопротивление электрической сети или устройства;
• 10А – для измерения постоянного тока в пределах 10 А. Подключается плюсовый (красный) щуп;
• VΩmA или VΩ, V/Ω – для оценки сопротивления, напряжения, силы тока до 200 мА, прозвонки диодов и проводов. Подключается плюсовый щуп;
• COMMOM (COM) – общий, в него подключается минусовый (синий или черный) щуп.

20 А max – это режим, применяемый для цепей с силой тока более 10 Ампер. Этот разъем встречается не на всех моделях, а только на специализированных, которыми пользуются на производствах. А чтобы не запутаться, в литературе и информационных публикациях «для чайников» и профессионалов, установлена специальная классификация. Описывая, как правильно измерить тестером тот или иной параметр, авторы предполагают, что красный провод с наконечником подключается к «плюсу», тогда как синий или черный – соответственно «минус».

В качестве дополнительного оборудования в комплект поставки могут идти различные выносные датчики, например, для замера температуры. Также прикладываются различные шнуры для подключения к сетям с разными рабочими параметрами. Есть модификации с ударопрочным корпусом. Также несложно найти прибор с защитой от воды, влаги, пыли. Они стоят немного дороже, но приспособлены для работы вне дома.

Если же планируется использование исключительно в мастерской, где всегда чисто и сухо, переплата нецелесообразна. В любом случае при выборе учитывают и эти качества.
