Барбекю своими руками: делаем барбекю из кирпича или металла, пошаговая инструкция с фото

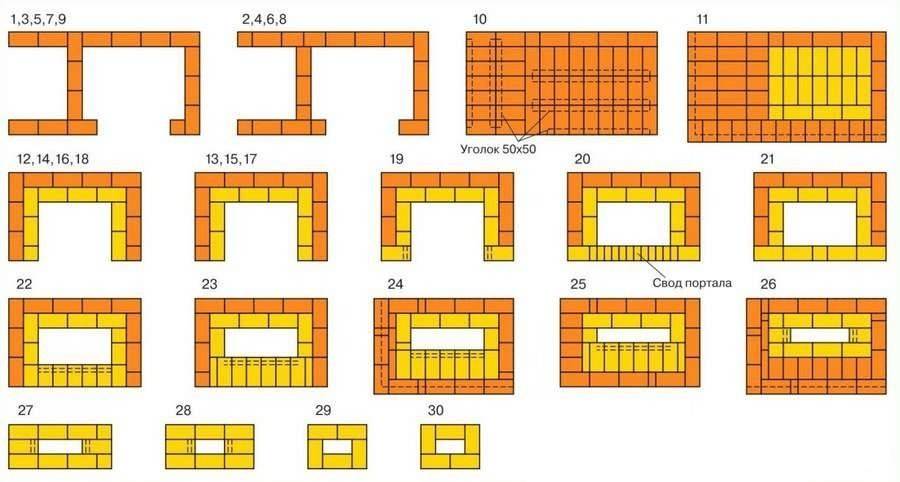

Порядовка барбекю из кирпича своими руками

Первый ряд в полкирпича (так называемая лещадка) и второй из целого кирпича (край выложен обрезанным кирпичем).

Лещадка – это специальный тонкий кирпич, в примере используется шамотный кирпич разрезанный напополам

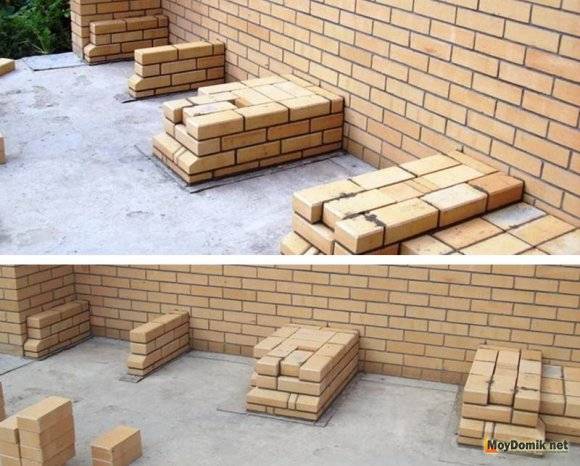

Кладка барбекю — порядовка — первый и второй ряд

Кладка барбекю — порядовка — третий ряд

Кладка барбекю — порядовка — четвертый ряд

Кладка барбекю — порядовка — пятый ряд

Порядовка барбекю — седьмой ряд

Порядовка барбекю — восьмой ряд

Порядовка барбекю — девятый ряд

Арочная (лучковая) перемычка из кирпича

На фото показано, как сделать опорную дугу – кружало, по которому будет выкладываться свод из кирпича.

Материал подготовлен для сайта moydomik.net

В данном случае ширина проемов 71,5 см, поэтому, берутся доски для изготовления кружала длиной 71 см. Существуют формулы для расчета радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям оставляется по 2 см

Цифры могут быть разными, важно, чтобы наивысшая точка окружности была не меньше 1/8 от ширины печного проема

К доске прикладывается правило или ровная планка (задача таким образом имитировать продолжение оси). В результате имеем 3 точки. Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

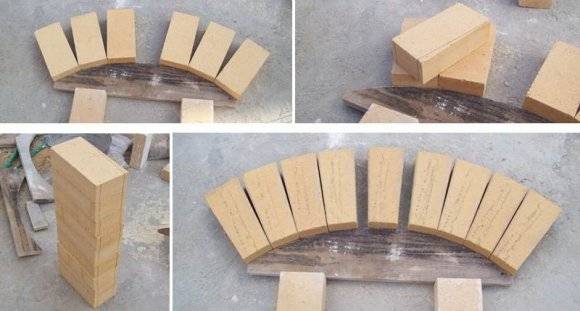

Разметка и подрезка кирпича для укладки лучковой перемычки

Кирпичи прикладываются к кружалу и определяются точки соприкосновения, которые нужно будет обрезать. На каждый кирпич наносится разметка и с помощью болгарки срезаются углы.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кружало устанавливается в проем и на месте подрезаются пяточные (опорные) кирпичи.

Установка кружала и подрезка пяточных кирпичей

Кладка арок

Сборка выполняется от краев к середине. В конце вставляется замковый кирпич.

Сборка арок Кладка арок

Разметка высоты кирпичей. На кружало выставляются кирпичи с клинышками под швы и с помощью уровня проводится черта для обрезки кирпичей по высоте.

Разметка высоты кирпичей

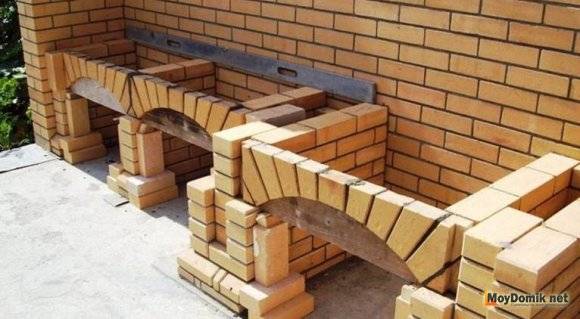

Готовые своды (печные арки)

Готовые своды (печные арки)

Пример подгонки кирпича углового соединения (обрезка выполнена болгаркой)

Пример углового соединения кирпича

Устройство перекрытия из уголка

Внешняя верстка (укладка контура)

Порядовка барбекю — внешняя верстка (укладка контура)

Первый ряд столешницы

Первый ряд столешницы

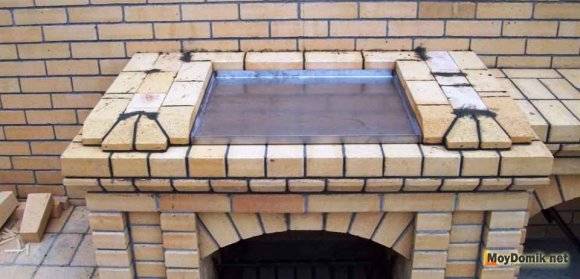

Готовая столешница с демонтированными кружалами

Порядовка барбекю — столешница с демонтированными кружалами

Топка барбекю (кладка топочной части)

Первый ряд топки (в данном случае используется простая схема перевязки, это применимо только для пристенных барбекю, для отдельностоящих делается более сложная)

Порядовка барбекю — первый ряд топки

Порядовка барбекю — поддон

Узел соединения кирпичей в первом ряду топки

Узел соединения кирпичей в первом ряду топки

Порядовка барбекю — 14-й ряд

Порядовка барбекю — 15-й ряд

Порядовка барбекю — 16-й ряд

На этом этапе делаются пропилы, которые будут служить направляющими для рамки. Рамка будет использоваться для укладки сетки или шампуров.

Кладка барбекю из кирпича — 17-й ряд

Кладка барбекю из кирпича — 18-й ряд

Кладка барбекю из кирпича — 19-й ряд

Кладка барбекю из кирпича — 20-й ряд

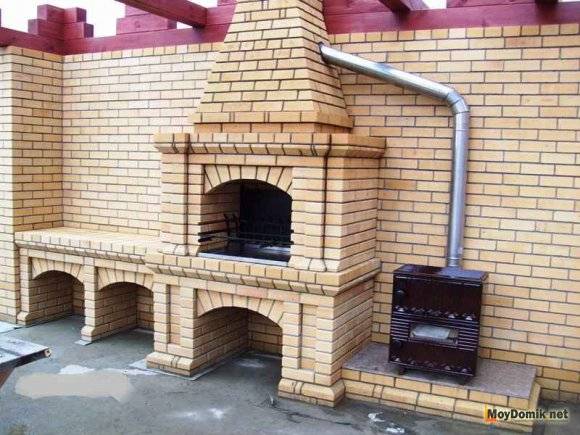

Готовое барбекю из кирпича

Готовое барбекю из кирпича

Естественно, выше показана работа профессионального печника, тем не менее, при желании можно достичь аналогичного результат. Надеемся, это руководство поможет вам построить барбекю из кирпича, не прибегая к наемному труду.

Фундамент под барбекю из кирпича

Степень солидности фундамента зависит от будущих размеров печи. Чем она больше, чем тяжелее, тем больше стараний надо вложить в устройство основания.

Необходимые материалы и инструменты:

  • приспособления для разметки – колышки, шнур, угольник, обычная или лазерная рулетка;
  • шанцевый инструмент – лопата, кирка (для каменистой почвы), грабли для разравнивания засыпки;
  • трамбовка;
  • гравий, щебень (можно вторичный, из строительного боя), песок или галька для отсыпки подушки;
  • при желании устроить бетонное основание – цемент для приготовления раствора и арматура.

Важно: перед тем, как начинать работы, необходимо уточнить глубину промерзания грунтов для данной местности! Пренебрегать общим для любых оснований правилом о закладке фундамента ниже глубины промерзания можно только в двух случаях: для очень легких сооружений (конструкция барбекю №1) или при каменисто-песчаных либо скальных грунтах. На скальном грунте фундамент можно не устраивать, разве что с целью получения ровной горизонтальной площадки для кладки.. Порядок действий:

Порядок действий:

  1. разметка будущего фундамента. Размер зависит от габаритов печи, рассчитывается как прямоугольник (реже как более сложная фигура), длина и ширина которого превышает длину и ширину печи на 10…20%. Размеры можно увеличивать, но не уменьшать! Если планируется рядом с печью поставить разделочный или обеденный стол или вообще устраивается печь в беседке – габариты определяются индивидуально. Разметку выполняют, втыкая колышки в грунт и связывая их шнуром (бечевой). Правильность углов и строгая параллельность сторон здесь не слишком принципиальны, но лучше все-таки выдержать нормальную геометрию участка под фундамент;
  2. удаление грунта из размеченного котлована. Глубина котлована определяется запланированной глубиной заложения фундамента (от 10…15 см для легких печей и песчано-каменистых грунтов до 1,7…2 м для тяжелых конструкций на плывущих грунтах или вечной мерзлоте);
  3. выравнивание стен котлована (при необходимости) и установка опалубки (если планируется заливка бетоном). Подробнее о бетоне для заливки и опалубке здесь;
  4. засыпка песчано-гравийной подушки. Количество слоев и их толщина зависит от выбранной глубины и типа фундамента;
  5. устройство гидроизоляции в два-три слоя рубероида;
  6. установка армирующей сетки. Информация о типах и сортах арматуры здесь;
  7. заливка бетона (марка М200…М300). Раствор для заливки готовится так же, как для фундамента любого сооружения.

Начинать кладку печи можно только после того, как бетон наберет прочность 50% и более.

Важно: если основание под барбекю выполняется без заливки, только на подушке из гравия/щебня/песка, необходима тщательная трамбовка подушки.

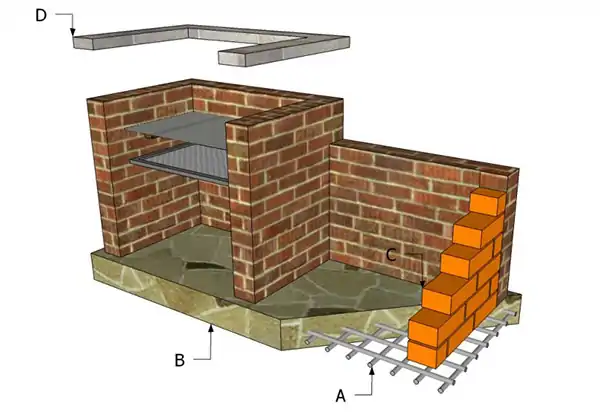

Ниже показаны варианты укладки слоев фундамента под печь.

Если планируется большой барбекю комплекс из кирпича с площадкой для отдыха, лучше сразу организовывать трамбованную площадку с отдельным фундаментом под печь, выполняя ограждение площадки бордюрными камнями. Это позволит удержать насыпь расползания. Хорошо также заранее предусмотреть места для установки опор перголы или навеса.

На подготовленном фундамент/площадке можно начинать выкладку барбекю своими руками.

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно – тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

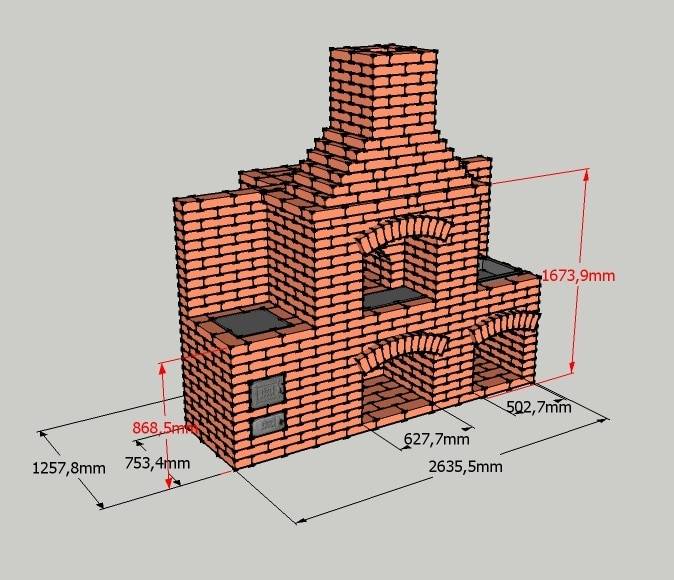

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали – из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

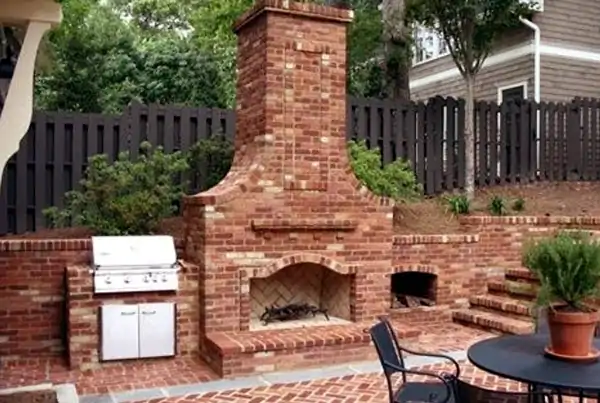

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Какие бывают проекты печи для барбекю и шашлыка из кирпича?

Основные проекты постройки барбекю для дачи из кирпича делятся на 3 вида:

  • без трубы — простейшая печь, напоминающая мангал, требующая минимальных затрат на сооружение;
  • с трубой — усовершенствованная печь, при приготовлении пищи в которой дым не будет развеиваться ветром в разные стороны;
  • с трубой и варочной плитой — для возможности приготовления первых блюд, например, супов, борщей, ухи.

Оптимальным вариантом является создание печи с трубой без плиты, ведь чаще всего компания собирается поесть горячих шашлыков под не менее горячие напитки.

Труба в конструкции печи защитит отдыхающих от беспорядочного рассеивания дыма, летающих частиц пепла.

Материалы

Учитывая то, что печь постоянно подвергается действию высокой температуры, крайне желательно использовать специальный, так называемый шамотный или печной, кирпич.

От отличается высокой стойкостью к жару и колебаниям температуры, достаточно прочен и долговечен. Однако цена такого кирпича существенно выше, чем у обычного керамического или силикатного. Поэтому многие мастера в целях экономии выкладывают шамотным кирпичом только ту часть печи, которая непосредственно нагревается, выполняя внешние контуры обычным кладочным материалом.

Важно: для шамотного кирпича используется специальный огнеупорный кладочный раствор!

Для лучшего сохранения тепла внешние контуры печи и опорные конструкции столиков, мойки и прочих подсобных элементов комплекса барбекю можно выкладывать либо из полнотелого керамического кирпича, либо из пустотелого.

Раствор для кладки печного кирпича используется специальный. Лучше, если это будет готовая смесь или клей. Если такого состава в продаже нет или хочется попробовать свои силы в самостоятельном изготовлении, можно попробовать технологию, предложенную в этом видео.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

  • лопата;
  • корыто или бетономешалка;
  • ведра для раствора;
  • мастерок;
  • уровень, отвес;
  • дисковая пила;
  • шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания.

Расходные материалы:

  • материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
  • арматурная сетка;
  • лист железа;
  • металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Разновидности

Мангалы из металла могут быть разными. Они могут быть мобильными и стационарными. На загородных участках чаще встречается последний вариант. К таким конструкциям часто приделывают прочное основание из кирпичей, кованые элементы.

Переносные изделия хороши тем, что весят немного и являются не слишком большими для транспортировки. Однако качественность и долговечность у них не настолько хороша. Они изготавливаются из тонкой стали, поэтому намного скорее прогорают.

Жаровни также можно классифицировать по следующим признакам:

  • Форма (прямоугольные, бочки, баллоны и прочее);
  • Габариты (зависит от числа шампуров, способных поместиться на мангале);
  • Функциональность (защита угля, емкость для головешек, крышка, специальная подставка для шампуров и прочее).

Кирпич, кладочный раствор, прочие материалы

При строительстве барбекю понадобится два вида кирпича: шамотный и обычный. Шамотный нужен для кладки топки и дымохода.

Топка из шамотного кирпича

Из обычного кирпича выкладывают корпус печи. И это обстоятельство надо учитывать при расчете количества кирпича.

Ближе всего к обычному керамическому блоку марка шамотного кирпича ШБ-8 (250х124х65 мм), и эти «лишние» 4 мм ширины постели компенсируют за счет разной толщины кладочного шва. В остальных случаях размеры отличаются довольно существенно.

Помимо кирпича нужен еще кладочный печной раствор. Его можно изготовить самому, но состав зависит от жирности глины, которая в свою очередь определяется процентным содержанием песка. Объемное соотношение глина/песок в растворе выглядит так:

  • тощая глина (до 30% песка) — 1:1;
  • средняя глина (до 15% песка) — 1:1.5;
  • жирная глина (до 4% песка) — 1:2.5.

Перед изготовлением кладочного раствора глину замачивают на сутки, затем добавляют мелкий сеяный песок и тщательно перемешивают до однородного состояния. Консистенцию раствора делают такой, чтобы он «сползал» с мастерка при его наклоне приблизительно на 45°.

Для тех частей корпуса печи, которые не подвергаются нагреванию, используют обычный кладочный раствор на основе песка и портландцемента.

К основным строительным материалам относится также металлический уголок 32х32х4 мм. С его помощью формируют своды топки и поленицы, а также рабочую поверхность стола (если ее изготавливают из кирпича).

Остальные печные приборы, кроме обязательной решетки для барбекю, закупают по мере необходимости. Это могут быть: дверки поддувала и печи, колосники, варочная поверхность плиты, заслонка для регулировки тяги (шибер). А так как металл и керамический кирпич имеют разные коэффициенты теплового расширения, то для закладки всех печных аксессуаров нужен еще асбестовый шнур. Им заполняют зазор в 3-5 мм, который оставляют между металлом и керамикой на этапе монтажа.

Постройка барбекю из кирпича: смета расходов

Одним из первых этапов воплощения проекта, является расчет материала, который понадобится для постройки печи. Садовые барбекю для дачи имеют множество схем, показывающих, как сделать то или иное сооружение, а к некотором из них приложена и порядовка. Вот по ней особенно удобно заранее определиться с объемом необходимого стройматериала.

Расчет количества обычного кирпича для сооружения печки с трубой (по рядам): 38+10,5+10,5+10,5+10,5+33+33,5+13+13+13+13+35+35+9+9+9+9+9+9+9+9+18+26+22+20+12+10+9+7+5+5 = 474,5 шт.

обычный красный кирпич 1 сорта — 474,5 шт.;

Расчет количества огнеупорного кирпича для выкладки топливника (начиная с 14 ряда): 7+7+7,5+7,5+7+7,5+7+3 = 53,5 шт.

  • огнеупорный кирпич для создания топливника — 53,5 шт.;
  • раствор бетона для заливки фундамента или его смесь из воды, песка, щебня, цемента в соотношении 4:4:4:1;
  • металлическая труба 15-20 см в диаметре — 1 шт.;
  • доска для формирования опалубки — 1 шт.;
  • крупнозернистый песок — 17 кг;
  • арматурная сетка — 2 м;
  • листовой металл — 1 шт.;
  • столешница — 1 шт.;
  • решетка для печи для сбора углей — 1 шт.;
  • силиконовый и термостойкий герметик для заделки трещин кладки — 1 тюбик;
  • облицовочный материал.

До перехода к этапу строительства, проверьте есть ли в наличии инструменты:

  • лопата;
  • строительный уровень;
  • веревка;
  • рулетка;
  • молоток.

Такие инструменты настолько просты, что для их использования сложно подобрать альтернативу.

Внимание! При возведении печи вам понадобятся половинки кирпичей — их можно сделать с помощью шлифовальной машинки

Обустройство

Существуют разные подходы к обустройству площадки. Прежде всего, она может быть открытой. Такой способ обустройства подразумевает, что вы собираетесь приезжать на дачу только летом, а друзья у вас не имеют возможности выбираться на шашлыки слишком уж часто.

Барбекю станет прекрасным украшением на даче

Открытая площадка

Открытую площадку легко обустроить, а ещё легче демонтировать. В неё входят:

  • Навес. Вместо стен с крышей у открытой площадки простой тент, натянутый над обеденной зоной. Часто он напоминает палатку — вы вкапываете колышки и натягиваете на них брезент. Демонтировать его легко, цена невысокая.
  • Рабочая зона. В неё входит переносной мангал или гриль — вы сможете готовить на нем любые не слишком сложные блюда, жарить мясо, подогревать купленные в магазине сосиски. Он не пострадает от дождя, на зиму его можно унести в помещение. Плюс, у него невысокая цена и, если что, его легко заменить.
  • Обеденная зона. Стол и стулья вокруг него — больше ничего не нужно. Зимой их, опять же, можно унести в помещение, а холод с дождем им не повредят, если хорошо выбрать материал.

Обустраиваем по вкусу и по удобности

Если подобрать цвета, даже открытая площадка будет выглядеть неплохо.

Совет Если у вас ограничен бюджет — или, если вы не видите надобности тратиться — открытая конструкция подойдет вам лучше всего.

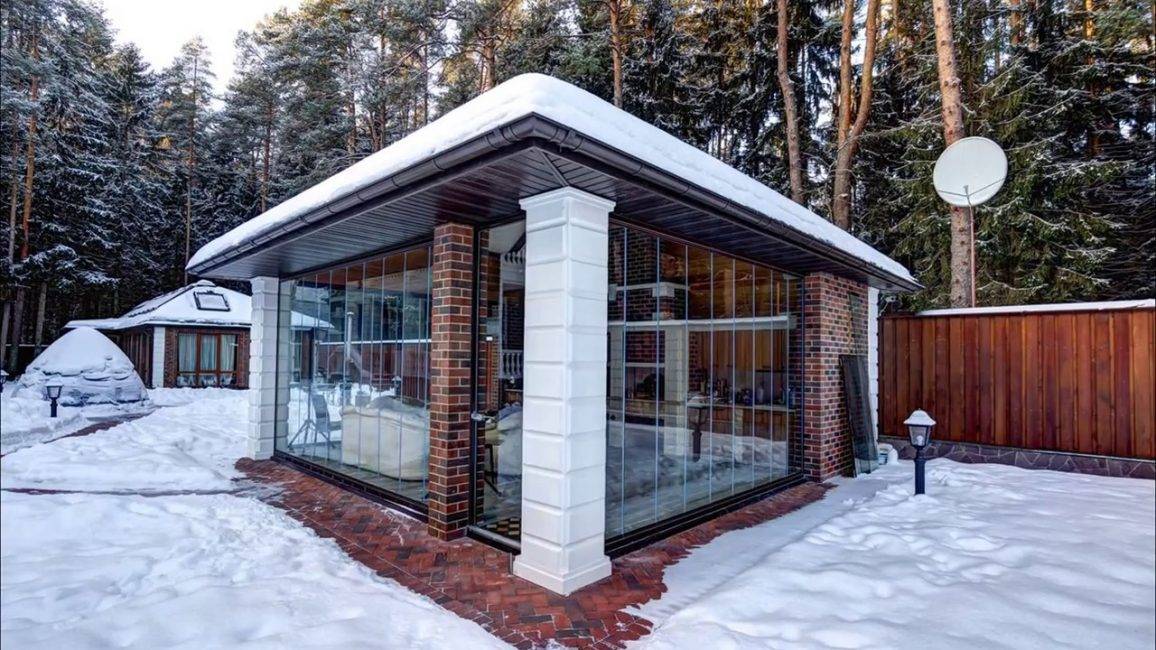

Закрытая

Фактически, это полная противоположность открытой конструкции — строить дорого, относительно долго, зато результат получится надежный и красивый, похожий на больше на отдельную постройку, чем на площадку.

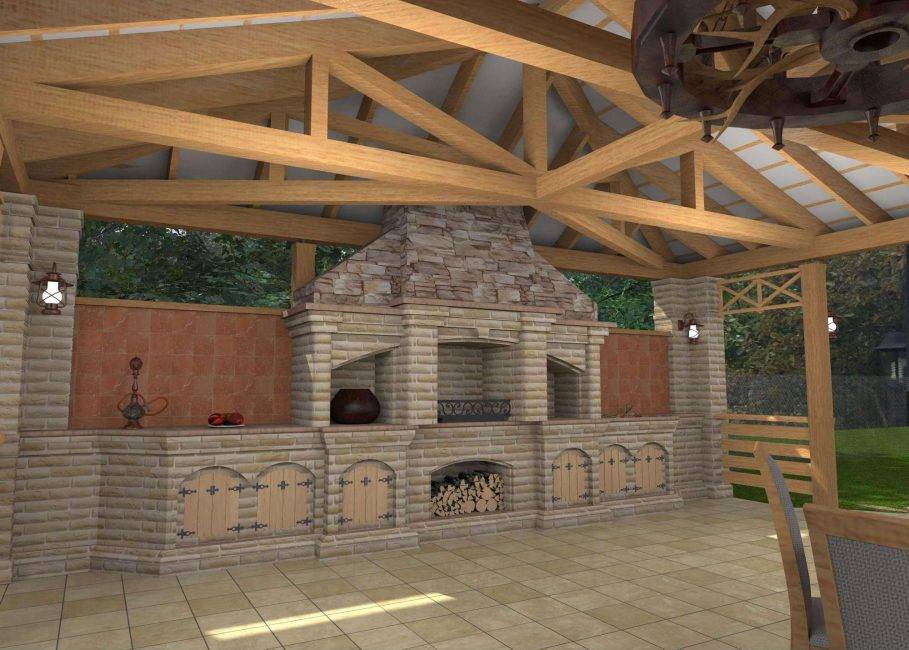

Закрытое барбекю построить дороже

Входят в неё:

  • Беседка. У неё есть стены с крышей, она похожа на маленький домик и отлично защитит не только от дождя, но и от холода. Строить её может быть дорого, но зато вы сможете пользоваться ею зимой, если захотите отдохнуть на природе.
  • Рабочая зона. Мангал или гриль — слишком просто, нет смысла ставить ради них беседку. А вот настоящий очаг, печь или тандыр это уже серьезнее. В них можно готовить не только мясо, но и более сложные блюда. Если у вас появится желание, можно даже печь хлеб.
  • Обеденная зона. Может быть оформлена красиво, со вкусом и без ограничения по материалам. Ведь внутри закрытой беседки им не нужно выдерживать перепады температуры, повышенную влажность, суровые уличные условия.

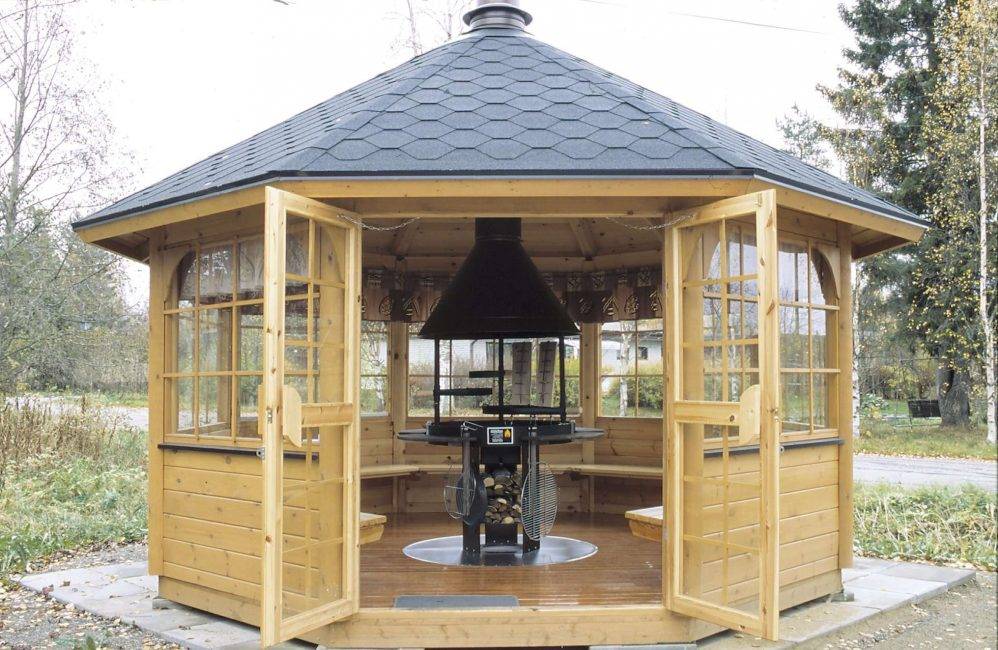

Беседка маленькая, но самое необходимое помещается

Совет Закрытая конструкция имеет смысл только если ваша дача подходит для зимовки — и только если вы готовы зимой на неё ездить. В остальных случаях траты не слишком оправданы.

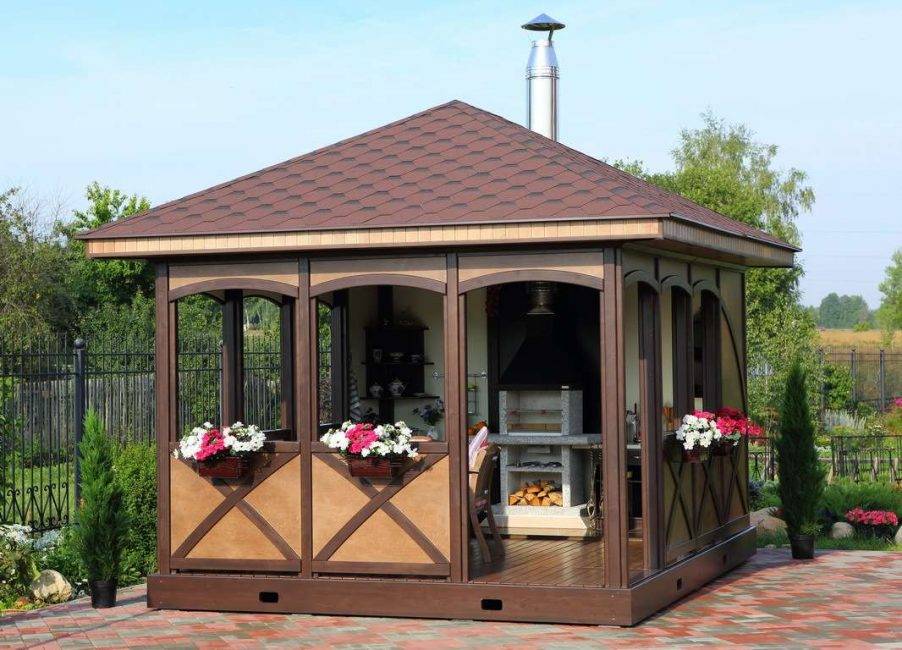

Универсальная

На такой площадке можно собираться и летом, и в межсезонье — и даже зимой, если вы готовы поставить более-менее прочные перегородки.

Удобно пользоваться в любое время года

В него входят:

  • Беседка. Но если у закрытой конструкции в ней есть стационарные стены, то в конструкции универсальной она состоит из столбов, поддерживающих крышу. В жаркие летние дни пространство между столбами остается открытым, чтобы внутрь залетал прохладный ветерок. А вот осенью или в дождливую погоду его закрывают либо деревянные панели, либо металлическая решетка, либо ткань.
  • Рабочая зона. В ней можно поставить мангал или гриль, а можно настоящую печь или открытый очаг — в зависимости от ваших вкусов. Универсальная площадка оправдывает свое название и в этом вопросе.
  • Обеденная зона. Желательно выбирать материалы, которые переносят влажность и перепады температуры, но вы можете купить и что-то более дорогое, просто закрывать беседку на ночь.

Универсальная площадка для отдыха

Совет Универсальное решение хорошо подойдет, если вы не можете предсказывать, как у вас будет с расписанием — пока вас не будет на даче, она будет ждать в закрытом состоянии, а стоит вам приехать — и она легко преобразиться.

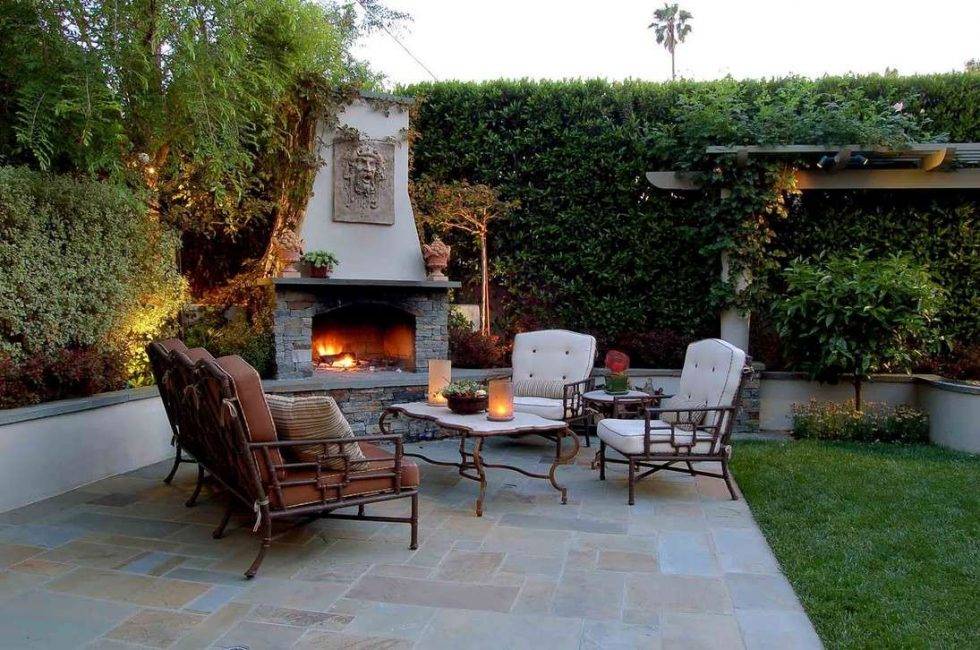

Патио

Оно не слишком распространено, но также имеет плюсы. В него входят:

  • Беседка. Как правило, у неё есть крыша и столбы, её подпирающие — а одну из стен ей заменяет стены дома или какой-то из хозяйственных построек. Так обеспечивается большая надежность, плюс проще уберечься от ветра. Кроме того, наличие стены позволяет экспериментировать с дизайном.
  • Рабочая и обеденная зоны. Полностью универсальны — но обычно рабочая выносится за пределы патио. Не столько по практическим соображениям, сколько по эстетическим.

Можно экспериментировать с дизайном

Совет Выбирайте патио, если рядом с домом есть подходящая свободная площадка.

Мангал из кирпича с печью под казан. Порядовка кирпича

Еще один вариант мангала, который можно поставить у себя, это мангал, у которого добавлена печь под казан.

Имеется ввиду, что рядом с мангалом устанавливается традиционная печь под казан. Обе эти конструкции являются отдельными, но для эстетичности и придания вида единого целого, между ними делается соединяющий шов.

Порядок строительства такого мангала является аналогичным, как в предыдущем варианте. Только добавляем установку печи под казан.

Начинаем весь процесс с укладки первого ряда без использования глиняно-песчаного раствора. Для этого вначале выкладываем все угловые кирпичи, которые должны образовать прямоугольник. Между этими кирпичами натягиваем шнурок. Далее кладем кирпичи первого ряда и проверяем правильность кладки. С этой целью измеряем диагонали образованного прямоугольника, если они равны, то выкладываем кирпичи на раствор. Если же нет, то проводим корректировку кладки. Выкладываем кирпичи первого ряда на раствор, толщина швов должна быть равной3-4 мм.

Ну а дальнейшая кладка проводится согласно выбранной порядовке. Ниже приведено несколько примеров такой порядовки, которые вы можете использовать для своего строительства.



Установка печи под казанок включает в себя следующие этапы.

Кладка 1-го ряда.

Кладем полностью красный кирпич. Начинаем с целого кирпича. Далее применяем этот метод к каждому нечетному ряду.

Кладка 2-го ряда.

По периметру кладется красный кирпич, а в середине — шамотный. Ряд начинается с половинки кирпича. Так же делается и со всеми другими парными рядами. Второй ряд будет являться дном топливника. В первых же двух рядах оставляем место для зольника, куда встраиваем в кладку дверку этого зольника.

Кладка 3-го ряда.

Делается сплошной, за исключением пространства над зольником. Здесь устанавливается колосник. Для этого в кирпиче третьего ряда вырезаем пазы. Кроме того, этим же рядом перекрываем и фиксируем еще и дверку зольника.

Кладка 4 и 5 рядов.

Кирпич укладывают таким образом, чтобы получились отверстия под дверку топки и под дымоход. Печку делим на две части. Одна станет внешней стенкой печки, а вторая будет ее центральной частью. Между ними делаем небольшое пространство. Центральная часть делается в виде квадрата с кругом посередине, который является топкой.

Центральная часть выкладывается из шамотного кирпича. Фиксируем дверцу топки.

Кладка 6-го ряда.

Делаем все так же, как и при кладке предыдущего ряда. Единственно, перекрываем наружное отверстие для дымохода. Кирпич должен перевязывать швы предыдущего ряда.

Кладка 7-11 рядов.

7-й ряд перекрывает дверку топки. В 9-м ряду надо сделать отверстия, через которые будут выходить дымовые газы. В 11-м ряду делаем циркуляционное отверстие в передней части горнила. Далее кладем 12-й ряд и крепим на нем плиты с отверстием под казанок.

Особенности и назначение

Основа конструкции барбекю это короб, внутри которого располагается поддон для углей, решетка для приготовления продуктов. Высокие бортики защищают жар от выдувания, и он сохраняет температуру, нагревая и сами бортики.

Неоспоримым преимуществом барбекю является ее многофункциональность как относительно конструкции, так и относительно возможности приготовления различных блюд и продуктов. На нем можно приготовить не только шашлык, крылышки и любые виды мяса, но и более обыденные каждодневные блюда от супа до запеченной рыбы. Кроме того, он идеально подходит для быстрой сушки грибов и фруктов. Самодельный гриль на даче непременно станет незаменимой вещью. Чтобы самостоятельно его изготовить, необходимо выбрать подходящие проекты, чертежи и следовать советам специалистов.

Начальный этап воплощения идеи – проектирование

Количество моделей барбекю на даче, своими руками выложенных народными умельцами, велико. Как выбрать то, что будет по силам и средствам? Для начала можно посмотреть тематические видеоуроки и фотоидеи. Каждый придумывает оригинальный дизайн и конструкцию уличного очага, подбирает необычные материалы для изготовления, эксклюзивно оформляет прилегающую территорию. Но все разнообразие по принципам устройства можно свести всего к 2 разновидностям: открытый очаг и дачная барбекюшница, своими руками построенная в виде печки с дымоходом. Ниже вы можете посмотреть разные варианты в нашей фотогалерее.

Определив удобный для себя тип, можно начинать разрабатывать эскизы и чертежи. Для составления чертежа потребуется знание точных размеров участка, где будет построено барбекю из бетона или из камня своими руками. Сразу приведем вам несколько примеров чертежей с размерами. Чтобы хорошо рассмотреть в все цифры кликните на картинку для увеличения.

Перед тем как выбрать место для строительства, нужно озаботиться вопросами пожарной безопасности:

  • не располагать угольные и дровяные очаги рядом с деревянными строениями;
  • не строить под кронами деревьев и рядом с кустарником;
  • если терраса или беседка имеют деревянный настил, то для очага потребуется плитный фундамент, превышающий его размеры на 50-100 см по периметру.

При строительстве своими руками барбекю во дворе нужно позаботиться о растениях, которые могут пострадать от жара. Фундамент придется возводить и в этом случае, чтобы очаг не был разрушен при движении грунта в весенний и осенний периоды.

Когда выбрано место и определены размеры барбекю на дачном участке, чертеж должен быть составлен так, чтобы стали понятными тонкости создания уличного очага. В качестве основы для кирпичного или каменного мангала может быть использована порядовая схема печи-грубки. Если хочется построить очаг необычной формы (круглый, в виде камина, сварить из металла и т.п.), то чертежи придется создавать самостоятельно.

Разобравшись с деталями строительного процесса по чертежам, можно рассчитать количество материала. Бетонные блоки или кирпичи учесть легко, но если хочется построить мангал из дагестанского камня или его местных аналогов (плитняка, песчаника и пр.), то придется собирать материал, ориентируясь на примерный объем будущего строения.

Мангал из бочки или газового баллона своими руками

Решение сварить мангал из трубы, бочки или газового баллона позволит сэкономить расходы на материал и время на работу.

Сборка проводится в такой последовательности:

  1. Заготовка укладывается в горизонтальное положение, проводится разметка.
  2. От бочки и баллона отрезается верхняя часть, равная половине окружности. Боковые стенки не трогаются. Отрезок трубы распиливается вдоль на равные половины.
  3. Отрезанные части изделий соединяются мебельными петлями. Торцы трубы заглушаются квадратными накладками.
  4. Намечаются и выпиливаются ножки. Их крепление производится к торцам корпусов.
  5. Делаются выемки по краям и отверстия для поддувала.

Затем изделие декорируется и модифицируется. На него прикрепляются полки, подставки, крючки и украшения.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Мангал из огнеупорного кирпича с металлической окантовкой — рамой

Для этого варианта понадобятся начальные навыки сварочных работ. Конструкция выполнена из огнеупорного шамотного кирпича и помещена в металлическую раму. Устанавливается на подставку, сваренную из профильной трубы.

Порядок изготовления:

  1. Выкладываем дно. На него уйдет 7,5 кирпича.
  2. Выкладываем стенки. Кирпич ставится на бок. Понадобится 7 кирпичей.
  3. Изготавливаем две рамки из уголка 45х45 мм — для дна и для верха шашлычницы: нарезаем уголок; свариваем под углом 45 градусов; на раму для дна поперек навариваем арматуру, чтобы кирпич не выпал; зачищаем и красим.
  4. На раму с перемычками укладываем кирпичное дно и стенки, промазывая термостойкой мастикой или глиной. Даем конструкции день просохнуть.
  5. Устанавливаем верхнюю рамку. Соединяем сваркой с нижней рамой 4 перемычками из арматуры.
  6. Свариваем подставку из уголка и труб диаметром 50 мм.

Простейший вариант мангала

Такой мангал своими руками из кирпича, по сути, представляет собой просто прямоугольник, выложенный из соответствующего материала. Дно иногда кирпичное, иногда с решёткой.

При выборе такого варианта вся суть постройки мангала сводится к тому, чтобы:

  • Выбрать ровное место.
  • Выложить кирпичом стенки буквой П.
  • В качестве подставок под решётки можно использовать обычные кирпичи.

Иногда по той же схеме применяют пеноблок, шлакоблок и другие материалы. Некоторые предпочитают изготовление из камня. Делая фундамент, лучше остановиться на жаропрочных вариантах – базальте, граните.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
