Виды изоленты и их применение – лучшие материалы и рекомендации по их применению

Достоинства и недостатки

ПВХ-изоляция обладает следующими положительными качествами:

• выдерживает токи до 5000 В, обеспечивая безопасную эксплуатацию электроприборов;
• хорошая клейкость. Легко крепится к пластику, плитке, стеклу, металлу, картону и другим гладким поверхностям;
• термоустойчивость. Рабочий диапазон температур — от −50 до +70 градусов Цельсия;
• нетоксична. Не обладает резким запахом. Безопасна (не выделяет вредных веществ) при эксплуатации в указанных температурных диапазонах;
• эластична. Применима для обмотки даже тонких проводов. Легко клеится поверх рельефной поверхности;
• стойкость к растяжению. Способна растягиваться до 150 %;
• пожаробезопасна. Если сильно нагреется в месте изоляции, возгорания не произойдет. Воспламеняется только под воздействием открытого огня, но быстро тухнет;
• влагостойкость. С ее помощью защищают проводку от проникновения влаги;
• доступность.

Вам это будет интересно Универсальный тестер-пробник для замеров тока и напряжения

Есть у расходного материала на основе ПВХ и ряд минусов:

• нагрев свыше +70 градусов Цельсия приводит к плавлению. Из-за мороза становится хрупкой, теряя свои клейкие свойства;
• чтобы добиться желаемой электроизоляции, потребуется обклеить объект в несколько слоев.

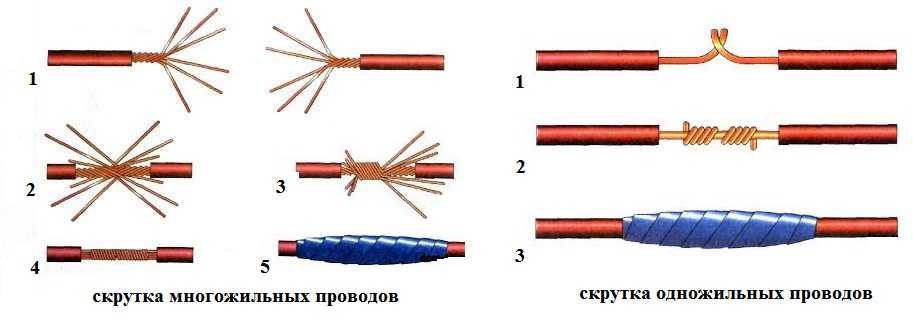

Скрутка проводов Что до Х/Б-изоляции, выделяют следующие ее достоинства:

• нагрев провода не приводит к ее плавлению. Конечно, при температуре более +100 градусов, она выгорает и обугливается. Здесь нужно учесть, что изолируют обычно в несколько слоев, из-за чего материал коксуется с сохранением изоляционных свойств;
• применима при низких рабочих температурах. ПВХ-изоляция теряет свои клейкие свойства, с Х/Б разновидностью этого не происходит, так как в ее основе — ткань;
• выдерживает серьезные механические воздействия. Благодаря этому способна дольше прослужить.

Есть и недостатки:

• выдерживает токи до 1000 В;
• лента повреждается, если с основы отслаиваются нити;
• менее привлекательный внешний вид. Впрочем изоляцию все-равно «закрывают» отделкой.

Обратите внимание! Х/Б лента плохо тянется в отличие от ПВХ. Отыскать необходимую длину и ширину не проблема. Отыскать необходимую длину и ширину не проблема

Отыскать необходимую длину и ширину не проблема

Известные марки

На сегодняшний день повышенным спросом как у домашних мастеров, так и у профессиональных электриков пользуются изоляционные ленты следующих производителей:

Terminator IZT 1925 fleece

Изолента относится к категории тканевых противоскрипных материалов. Широко применяется электропроводке автомобилей и тюнинговых работах. Невосприимчива к маслам, бензину и другим нефтепродуктам, устойчива к механическому разрушению и абразивному износу. Не изменяет свои эксплуатационные параметры при температурах от-40 до +150С. Производится на основе нетканого полиэстера флиса и каучукового клея. Показатель эластичности – 20%. Стандартная ширина ленты – 19 мм, длина в свертке – 25 м; толщина – 0,3 мм;

Tesa 4173

Материал представляет собой мягкую ПВХ ленту с акрилатным клеящим составом. Обладает высоким коэффициентом растяжения. Не восприимчива к озону, ультрафиолету и атмосферным воздействиям. Экологически безопасна. Не содержит кадмий свинец и растворители, устойчива к воздействию абразивных частиц. Может применяться для формирования жгутов из проводов в автомобилях, стиральных машинах и т.д.

3М Temflex

Качественная изоляционная лента, к достоинствам которой можно отнести устойчивость к абразивному износу, влагостойкость, невосприимчивость к ультрафиолету, кислотам, щелочам и другим агрессивным средам. Прочная ПВХ основа обеспечивает высокие диэлектрические характеристики. Может использоваться для изоляции электропроводки, формирования жгутов и маркировки.

REXANT

Эта изолирующая лента имеет черный цвет и изготавливается из поливинилхлоридной пленки. Ширина готового изделия составляет 19 мм, длина – 25 м. Материал способен выдерживать высокие температуры и не горит. Изолента REXANT сохраняет свои эксплуатационные характеристики в температурном диапазоне от 0 до +70С. Невосприимчива к атмосферным воздействиям и ультрафиолету. Обладает высокой механической прочностью, эластичностью и липкостью. Применяется для изоляции бытовых и промышленных электросетей.

Aviora

Относится к категории профессиональных изоляционных материалов. Устойчива к влаге, атмосферным воздействиям, а также невосприимчива к воздействию агрессивных химических соединений. Обладает высокой прочностью и износостойкостью. Обеспечивает надежную изоляцию проводов и кабелей при напряжении до 5 кВ. Может работать в широком температурном диапазоне. Цвет ленты – черный, ширина – 19 мм, длина – 20 м.

На сегодняшний день на рынке представлено большое количество изоляционных лент с самыми разными характеристиками. Иногда трудно подобрать подходящий материал для конкретных условий эксплуатации. Надеемся, что эта статья поможет сделать правильный выбор.

Способы изоляции проводов

Термоусадочной трубкой (муфтой)

Внешне трубки походят на обычную проводную изоляцию из пластиката. Принцип использования трубки прост: она ставится на кабель до стыкования проводов, после соединения которых кромки муфты располагаются на кабельной изоляции. Затем посредством промышленного фена либо газовой горелки увеличивается температура трубки, вследствие чего ее диаметр сужается и осуществляется надежное обжатие поверхности в месте соединения проводов.

Преимущества использования муфт такие:

• высокая механическая прочность;
• обеспечение защиты от проникновения влаги;
• надежная электроизоляция.

Термоусадочные муфты обеспечивают надежную изоляцию проводов в любых условиях эксплуатации

Изолентой дорогих марок

Большинство дешевых марок изоленты пригодны разве что для намотки на клюшку или ручку лопаты, но никак не для соединения находящихся под напряжением проводов. Для устройства надежной изоляции следует приобретать изоленту более дорогих марок.

Работа с изолентой любого типа достаточно проста и не требует наличия определенных навыков и знаний. Обмотку рекомендуется начинать с заводской изоляции проводов под небольшим углом таким образом, чтобы слои изоленты постепенно продвигались к месту скрутки. Намотка продолжается до тех пор, пока не выйдет за границы скрутки и не образуется пустая трубка, длина которой соответствует ширине изоленты.

Далее этот участок скрученной ленты сгибается и укладывается вдоль соединения проводов в противоположном направлении. Намотка изоленты продолжается под тем же углом, только уже в направлении заводской изоляции кабеля. Излишки материала отрезаются.

Изоляционным покрытием из силикона

Силикон считается отличным изолятором с высокой прочностью и незначительной электропроводностью. Материал способен надежно защитить внутреннюю поверхность провода от утечек и пробоев тока.

Температурный диапазон применения силиконовой изоляции достаточно широк, он устойчив к резким температурным колебаниям. По параметрам механической прочности материал близок к жидким изоляторам. Также изоляционное покрытие из силикона не поддается горению, служит в несколько раз дольше, чем обыкновенная изолента.

При помощи разных клемм

Применение зажима соединительного типа СИЗ обеспечивает надежность изоляции скруток проводов Такой метод изоляции проводов предполагает применение различных видов клеммников с диэлектрическим корпусом, например:

• универсальные самозажимные клеммы Ваго;
• зажимы винтовые ЗВИ;
• изолирующие зажимы-соединители СИЗ.

При соединении кабелей в распределительной коробке при помощи клеммников не требуется дополнительное выполнение изоляции, так как сами устройства уже достаточно заизолированы.

Клеммы имеют несколько вариантов исполнения. Они выпускаются в виде колодок либо колпачков, надежно зажимающих соединяемые провода. Но при этом многое зависит от токовой нагрузки — при высоких значениях лучше применять пайку проводов, а поверх нее надевать изолирующую муфту.

Временная изоляция скотчем

По правилам, скотч не является сертифицированным изоляционным средством, потому его применение для защиты скруток проводов запрещено.Но бывают случаи, когда под рукой изоленты не оказалось, а изоляцию проводов необходимо выполнить очень срочно. В таком случае можно воспользоваться скотчем, но только в качестве временного средства.

Проблема заключается в том, что изолента — это окрашенная пленка из ПВХ или ХБ, с одной стороны имеющая клейкую поверхность. Скотч же представляет собой полиэтиленовую пленку с клейким основанием. В плане диэлектрических свойств ПВХ и полиэтилен почти не отличаются. Существенное различие имеется в толщине материала — изолента толще скотча в несколько раз, потому для качественной изоляции скотча потребуется намотать гораздо больше.

В качестве временных мер, также не правильных, как и применение скотча, можно использовать и лейкопластырь, ткань, картон либо плотную бумагу. Также для кратковременной изоляции скрутки проводов подойдет плотная обмотка синтетическими нитками или резиновой лентой. Применяя такие способы изоляции необходимо понимать, что риск в таких случаях не всегда оправдан и вся ответственность будет лежать только на вас.

Изоляция проводов — какие бывают материалы

Прежде, чем преступить к процессу изоляции проводов, нужно подготовить все необходимые инструменты. Перед тем, как преступить к работе, требуется отключить напряжение в квартире (доме) автоматическими выключателями.

На сегодняшний день можно отметить следующие материалы для изоляции проводов и кабелей:

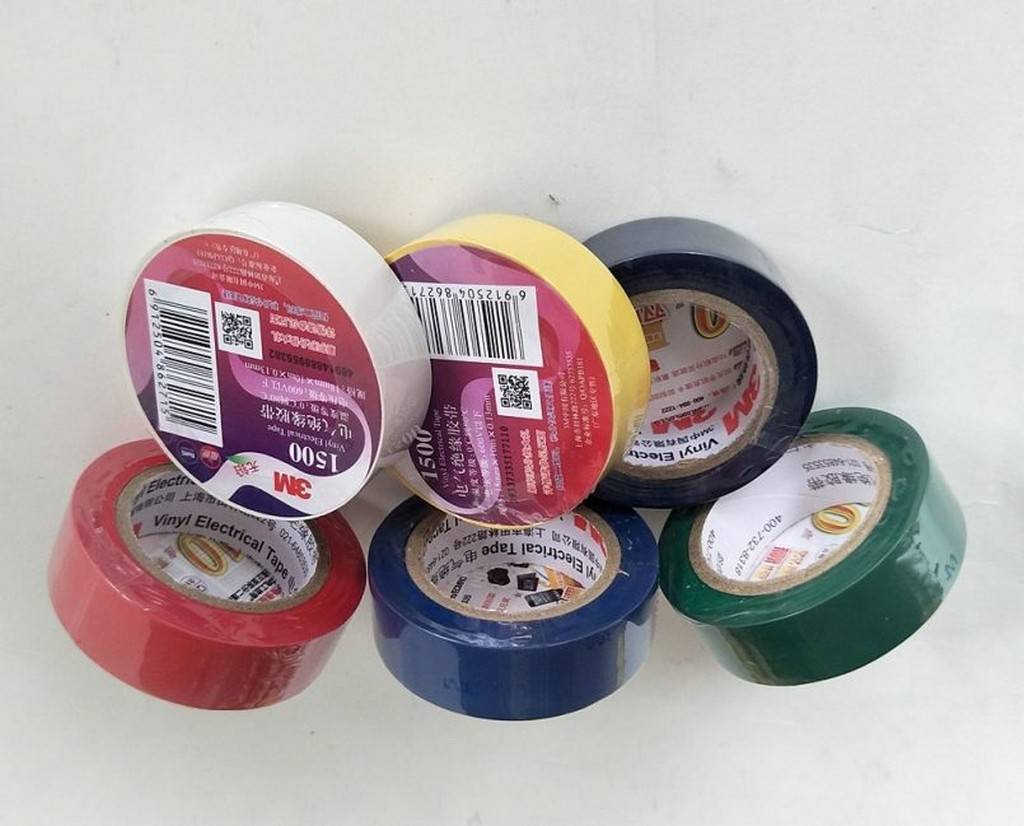

ПВХ изолента

ПВХ изолента. (На фото выше) Она хорошо устойчива к повреждениям внешней среды. Во влажном помещении не раскисает и даже не отклеивается со временем. Однако, лучше ее применять только в сухих помещениях, так срок службы этого изолирующего материала будет длиннее и надежнее.

ПВХ изолента

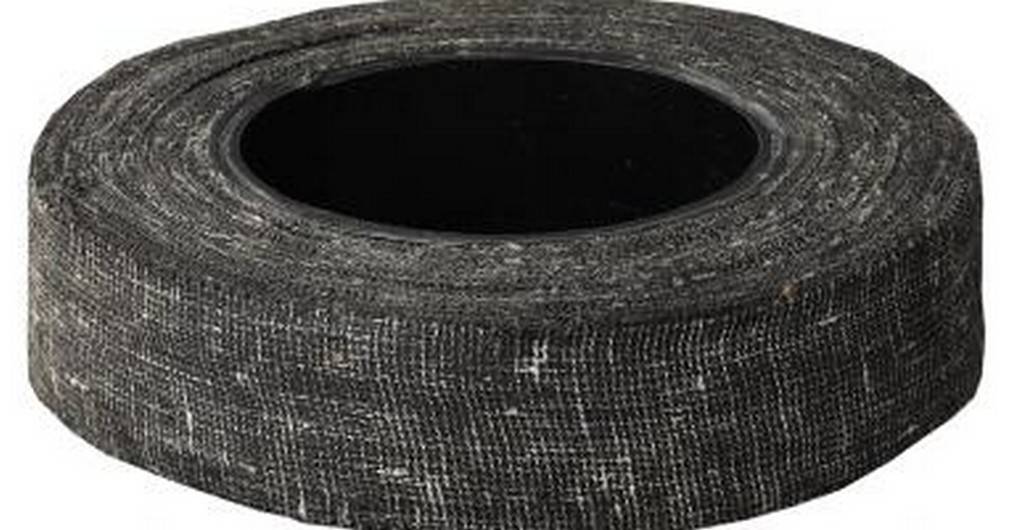

ХБ изолента

ХБ изолента. Ее считают достаточно хорошим материалом, даже лучше предыдущий вариант. Поскольку она гораздо более устойчива к влаге и другим нагрузкам. Использовать ее можно в более обширных зонах применения, например для подключения проводов в машине. Да и качество ХБ превосходит ПВХ.

ХБ изолента

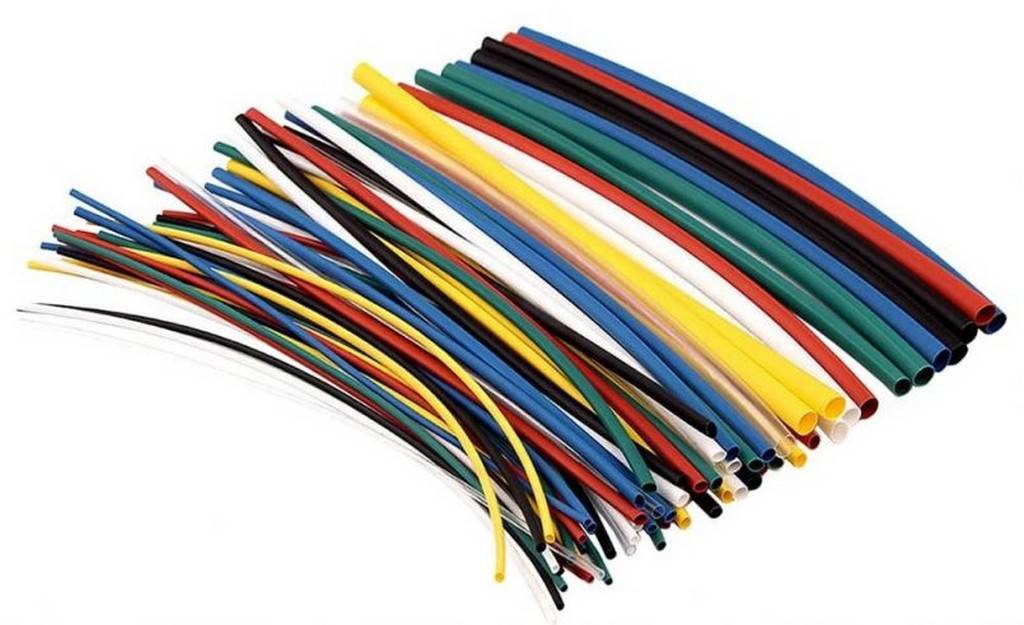

Термоусадочная трубка (ТУТ)

Термоусадочная трубка (ТУТ). Самый оптимальный вариант, мы рекомендовали бы использовать именно его повсеместно. Самая надежная степень изоляции под водой, под землей и наконец в машине. Она легко устанавливается и имеет большой срок службы. ТУТ считается лучшим материалом на данный момент.

Термоусадочная трубка (ТУТ)

Колпачки СИЗ

Колпачки СИЗ. Они используются крайне редко, зачастую в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.

Колпачки СИЗ

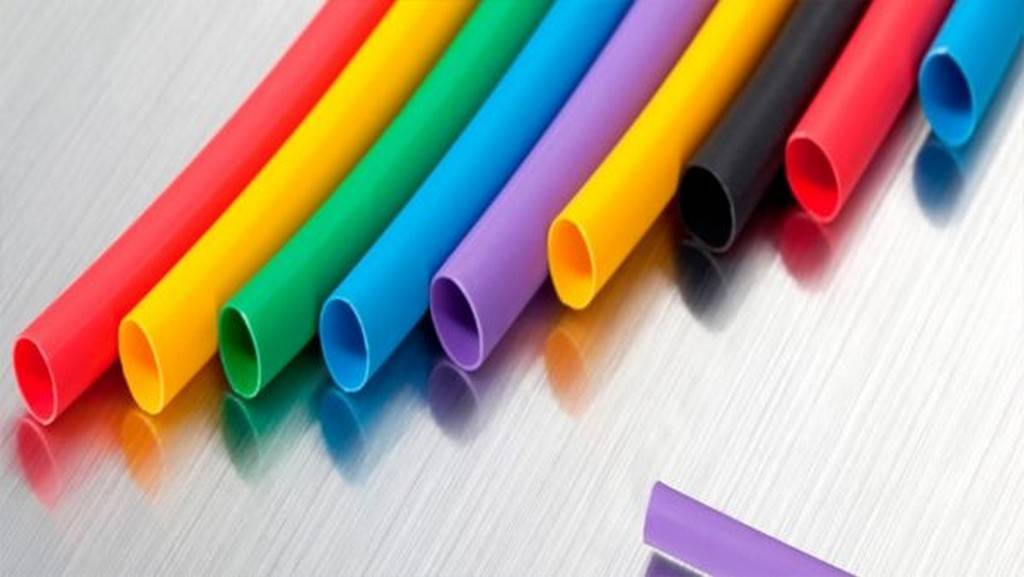

Термоусадочные трубки

Термоусадочные трубки. Этот способ является современным и более надежным способом изоляции проводников. Термоусадочные трубки изготавливают различного диаметра и длины (до одного метра). Так, как они идут универсального размера, то должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Благодаря этому происходит надежная фиксация с защищаемой поверхностью.

Термоусадочные трубки

Материалы, из которых производятся термотрубки — специальные полимеры: полиэтилен, силикон и прочее. Для улучшения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. К тому же они легко эксплуатируются в различных климатических условиях, без проблем выдерживают воздействие агрессивных сред.

Виды термоусадок:

• термостойкая;
• с повышенной прочностью;
• полупроводниковые;
• гофрированные;
• флуоресцентные.

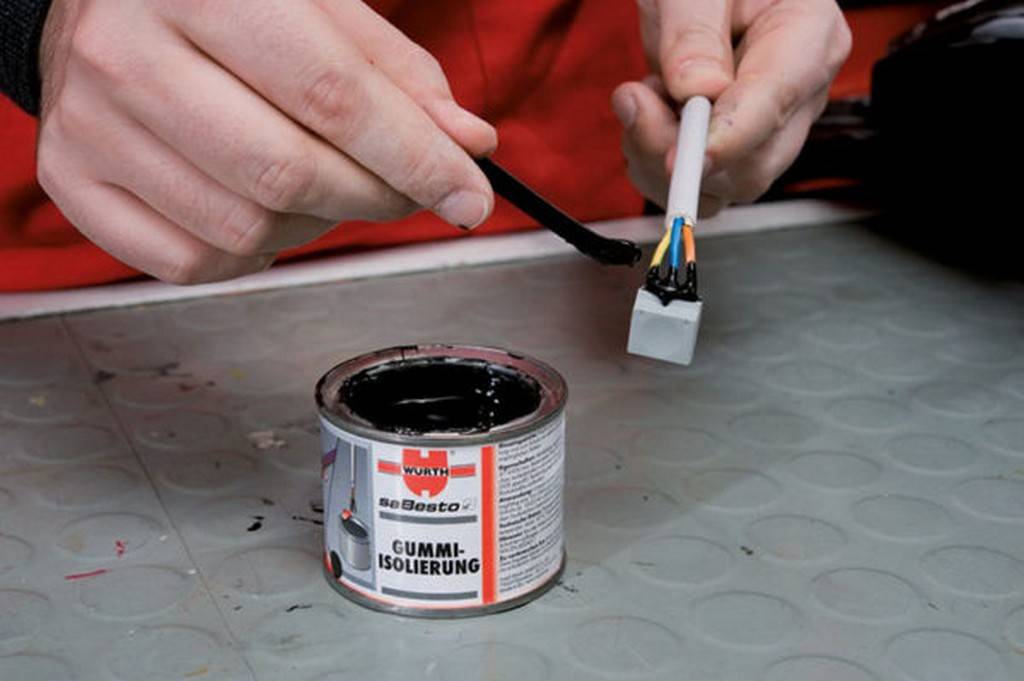

Жидкая изоляция проводов

Жидкая изоляция проводов. Еще один вариант материалов для правильной изоляции проводов. Его используют в качестве восстановления защитного слоя токопроводящих жил, эксплуатация которых проходит в условиях повышенной влажности или в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его заливают в заранее подготовленную муфту через специальный бандаж. По обоим концам муфты устанавливаются резиновые уплотнители.

Жидкая изоляция проводов

Положительные свойства покрытия:

1. Имеет высокую стойкость к внешним неблагоприятно влияющим факторам;
2. способность к диалектному покрытию;
3. устойчивость к вибрации;
4. может переносить воздействие ультрафиолетовых излучений;
5. легкость в применении ремонтных работ;
6. пластичность и тщательное покрытие провода в труднодоступных местах и сгибах.

Отрицательные свойства покрытия:

1. токсичность;
2. высокая стоимость;
3. летучесть жидкости. Не экономично расходуется при открытии герметичной банки.

Характеристики жидкой электроизоляции:

1. имеет вид вязкой субстанции, тянущееся вещество;
2. выпускается в трех видах — в тюбике, банке и в виде спрея;
3. нанесение производится кистью, за исключением распылителя.

Тип изоляции кабелей применяется на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:

• для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);
• для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);
• а для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 — 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);
• для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;
• для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 — 6000 Вольт при показателях переменного тока в 400 — 1800 Вольт.

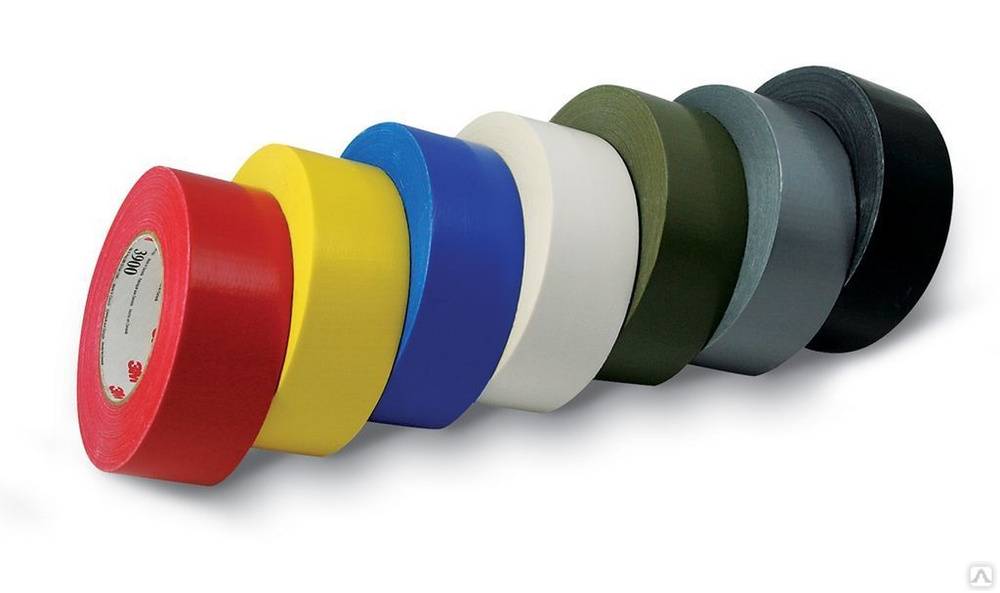

100 фото лучших вариантов изоленты для домашнего использования

Нет ничего лучше для соединения проводов в домашних условиях, чем применение старого зарекомендовавшего себя метода – использование специальной ленты. В данной статье будет рассказано о том, какая изолента лучше.

Краткое содержимое статьи:

Виды изоленты

Рассмотрим наиболее популярные виды изоленты, которые используются при работе с электропроводкой.

Выделяется два наиболее популярных вида изоленты, используемых специалистами, работающими с электричеством:

У ХБ изоленты имеется ряд серьезных преимуществ:

• При нагреве проводов отсутствуем угроза плавления;
• Способность к механическому воздействию;
• Устойчивость к отрицательным температурным режимам;
• Длительная износоустойчивость. При длительном использовании тканевая изолента не теряет своих первоначальных свойств;
• Способность выдерживать высокое напряжение – до 1 тысячи Вольт.

Спорный характер имеет следующее свойство ХБ изоленты – она практически не растягивается.

Таким образом, в целом ХБ изоленты отмечается прекрасными эксплуатационными характеристиками.

У поливинилхлоридной базы изоленты также имеется несколько плюсов:

• Легко используется во влажной среде;
• Изолента прекрасно тянется;
• Способность выдерживать высокое напряжение – до 5 тысяч Вольт.

В тоже время у данного вида изоленты имеется и минусы:

Отсутствие термостойкости. Максимальный рубеж, при котором можно использовать ПВХ изоленту, ограничивается 70 градусами. Выше этой температуры изолента начинает плавиться и становится непригодной к эксплуатации.

Непригодность использования в морозы. Синяя изолента ПВХ в сильные морозы теряет свои эксплуатационные качества. Она легко ломается, не столь клейкая.

В связи с этим, поливинилхлоридную базу изоляционную ленту рекомендуется использовать в помещениях, где сохраняется устойчивый температурный режим.

Лучшая изолента для домашнего использования

В том случае, если имеется потребность в скрутке пучка проводов или выполнении электромонтаж работ в жилом помещении, то рекомендуется задействовать ХБ изоляционные ленты. Она способна выдерживать высокую температуру, что уменьшает риск того, что со временем она может банально отклеиться.

Это исключает угрозу возникновения короткого замыкания в доме. Тем самым, ваше жилье будет находиться в целости и сохранности. Не нужно будет беспокоиться о плохой защите электропроводки.

При выполнении электромонтажных работ на улице или в помещении с повышенной влажностью следует обратить внимание на ПВХ ленту. Данный вид изоленты имеет отличные технические характеристики для этого. Задействовав ПВХ изоляционные ленты можно подключать осветительные приборы

Задействовав ПВХ изоляционные ленты можно подключать осветительные приборы.

Особой популярностью у владельцев автомобильных средств пользуется черная изолента ПВХ. Это связано с тем, что использование черной ленты при косметическом ремонте автотранспортных средств не так бросается в глаза из-за своего цвета.

Опытные электрики рекомендуют задействовать в ходе выполнения электромонтажных работ сразу два вида изоляционной ленты. Первоначально используется ХБ изоляционная лента, которая может выдерживать более высокую температуру, а поверх неё наматывается ПВХ изоляционная лента.

Таким образом, избегается угроза перегрева и происходит защита от влаги. В целом это дает качественную изоляцию, которая ничего не грозит.

Выбор изоленты

При выборе изоляционной ленты необходимо обращать внимание на её длину и ширину. Наиболее популярными размерами являются 15 метров /10 миллиметров, 15 метров /20 миллиметров, 19 метров /20 миллиметров. Избегайте изоленту, где имеются надрывы на кромке, пузырьки или какие-либо смещения

Это создает лишние сложности при её дальнейшем использовании. Рулон должен быть гладким

Избегайте изоленту, где имеются надрывы на кромке, пузырьки или какие-либо смещения. Это создает лишние сложности при её дальнейшем использовании. Рулон должен быть гладким

Одним из самых принципиальных свойств изоленты является адгезия. Сила сцепления изоленты важна при соединении каких-либо предметов. На это влияет и толщина клеевого слоя.

Стандартный показатель составляет 15 микрон. В том случае, если он меньше, то могут возникнуть трудности в эксплуатации.

Хранить изоленту рекомендуется в сухом месте при стабильном температурном режиме около 18 градусов. Влажность воздуха не должна превышать 50%.

Что лучше: пакля или лента фум ↑

У каждого материала есть свои преимущества и недостатки. Сантехнический лен используют для герметизации соединений стальных труб (особенно ржавых и/или большого диаметра).

Преимущества пакли:

• возможность регулировки соединения: допустима открутка назад на 45 градусов;
• надежная герметичность: хорошо впитывает влагу;
• устойчивость к механическому воздействию;
• легкий демонтаж соединения.

Недостаток – склонность к гниению/разложению, так как пакля относится к природным материалам.

Сантехническую ленту предпочтительно использовать на трубах небольшого диаметра, пластиковых трубах, в случае применения тонкостенных фитингов. С фум лентой работать проще, времени на монтаж уходит меньше.

На вопрос: «Что лучше – фум лента или сантехнический лен» нет однозначного ответа. Все зависит от конкретной сантехнической работы. Допустим, соединить кухонный смеситель с гибким шлангом удобнее с использованием ленты фум, а герметизировать фитинг на водопроводной трубе лучше с помощью пакли.

Более качественного уплотнения добиваются наматыванием небольшого количества льна с последующим закреплением несколькими витками ленты

Какая изолента лучше для электропроводки: ПВХ или ХБ?

Обзор свойств

Итак, для начала рассмотрим свойства хлопчатобумажной изолирующей ленты (ХБ). Главным достоинством такой изоленты является то, что она не плавится при нагреве провода, выдерживает механические нагрузки и не повреждается при минусовых температурах. Помимо этого важным плюсом изделия можно считать повышенную износоустойчивость – ее трудно протереть при эксплуатации. Что касается недостатков ХБ изоленты, основным считается плохая герметичность материала. В помещениях с повышенной влажностью, а также на улице ее использовать нельзя. Кроме того, хлопчатобумажная ткань не растягивается и может выдержать напряжение на пробой не более 1000 Вольт.

Что касается аналога из поливинилхлорида, материал обладает повышенной устойчивостью к влаге, хорошо тянется и выдерживает напряжение на пробой до 5000 Вольт (лучше аналога). Основным недостатком ПВХ изоленты можно считать тот факт, что она не является термоустойчивой, т.к. плавится при высокой температуре. Согласно техническим характеристикам изделия, максимальная температура эксплуатации не должна превышать +70 °С (ГОСТ 16214-86). Помимо этого пластиковая изоляционная лента ломается на морозе и теряет свою клейкость.

Со свойствами тряпичной и пластиковой изоленты разобрались, теперь все же обсудим, какую лучше использовать для изоляции проводов в домашней электропроводке — тряпичную или пластиковую.

Какому варианту отдать предпочтение?

Так как хлопчатобумажная ткань лучше переносит высокие температуры, но боится влажности, ее лучше применять внутри помещений: дома, квартиры и т.д. Раньше хлопчатобумажную изоляционную ленту применяли в распределительных коробках, потому что плохое соединение проводов со временем нагревается, а эта изоляция не будет плавиться и предотвратит короткое замыкание.

ПВХ изделие лучше использовать для электропроводки на улице и в помещениях с повышенной влажностью. Помимо этого можно изолировать пластиковой изолентой провода от люстры, а также в остальных местах, где будет отсутствовать сильный нагрев жил.

В автомобиле из соображений аккуратности чаще используют тряпичную изоляционную ленту, т.к. она черного цвета и не бросается в глаза, когда открывают капот. Чтобы сделать такую изоляцию герметичной, поверх хлопчатобумажной ткани надевают термоусадочную трубку.

Ну а опытные электрики, чтобы «убить двух зайцев одним выстрелом», сначала изолируют провода черной ХБ изолентой, после чего дополнительно наматывают несколько слоев ПВХ изделия. В этом случае проводка будет защищена и от короткого замыкания, т.к. изоляция не будет плавиться, и от повышенной влажности.

Кстати, самыми лучшими производителями изоленты считаются такие фирмы, как ISOLOCK, TDM ELECTRIC и Klebebander. Профессионалы оставляют в большинстве случаев только положительные отзывы о продукции компаний. Более дешевую, но все же качественную изоляционную ленту от фирмы IEK можете также выбрать для проводки в доме! Дополнительно рекомендуем просмотреть видео, на котором сравнивается качество нескольких производителей изоляционных лент:

Вот мы и рассказали о том, какая изолента лучше для электропроводки в доме и автомобиле. Надеемся, теперь Вы знаете, что правильнее выбрать в определенных условиях: ПВХ либо ХБ материал и какие достоинства у каждого из вариантов!

Будет интересно прочитать:

Изолирующая лента Scotch 69, Scotch 27

Scotch 69, Scotch 27, стекловолоконная электроизоляционная лента Эластичная, стойкая к разрывам и растворителям лента. Применяется в качестве оболочки катушки, якоря и для изоляции сердечника, слоев и пересечений. Хорошо впитывает смолы и лаки, на ленту можно наносить маркировку.

Типичные применения:

• Крепление межвитковой изоляции
• Изоляция трансформаторов, проводов питания индукционных печей
• Изоляция электродвигателей, переключателей, входов сухого трансформатора

Макс .температура +200 °С (Scotch 69), +130 °С (Scotch 27) Напряжение: до 600 В Напряжение пробоя: 3000 В Сопротивление изоляции: 4.0х104 МОм Класс Н (Scotch 69), класс В (Scotch 27)

Цветовая маркировка

Изоленты выпускают разных цветов. В ГОСТ прописаны такие:

• белая,
• черная,
• серая,
• светло-синяя,
• голубая,
• фиолетовая,
• красная,
• розовая,
• оранжевая,
• коричневая,
• желтая,
• зеленая,
• синяя,
• неокрашенная (бесцветная?).

Причем для определения цвета не нужны образцовые RGB или CMYK цвета, в ГОСТ написано — «цвет определяется визуально».

Какие цвета и для чего используются? Кроме дизайнерских решений (например, изоляция белого кабеля удлинителя, который лежит на видном месте), есть вполне определенные правила цветовой маркировки, которые могут быть выполнены при помощи изоленты:

• Фаза А (L1) — Желтый,
• Фаза B (L2) — Зеленый,
• Фаза C (L3) — Красный,
• Нейтраль (нулевой рабочий) — Синий,
• Заземляющий провод — Желто-Зеленый.

Фазы обозначаются через цвета, которые имеют последовательность ЖЗК (ПУЭ, п.1.1.30). Чтобы запомнить легче, применяйте слово «ЖелеЗяКа»)

Не смотря на удобство ЖЗК, это правило теперь вне закона. В данный момент действует ГОСТ Р 50462-2009, в котором фазы обозначаются через КЧС (Коричневый — Черный — Серый). Изоленты таких цветов выпускаются тоже, а запомнить аббревиатуру можно через слово «КаЧайСя».

Изолента — какие виды изоленты бывают?

Свойства хорошей изоленты

Хорошая изолента обладает такими свойствами:

• Высокие диэлектрические свойства
• Хорошая адгезия,
• Эластичность,
• Устойчивость к погодным явлениям,
• Устойчивость к влажности
• Устойчивость к химикатам,
• Возможность использовать при низких или очень высоких температурах.

Виды изоленты — какие бывают изоленты?

В наше время существует огромное количество разновидностей самоклеящихся лент. В зависимости от материала основы, можно выделить следующие основные виды :

• Слюдяные ленты предназначены для электроизоляции различных деталей и обмотки силовых кабелей. Эти ленты являются термостойкими и огнестойкими.
• Стеклотканевые ленты — обладают наивысшей термостойкостью, хорошо впитывают смолы и лаки, сохраняют свойства при рабочих температурах до 200 °C.
• Ленты на основе полиэфирной, полиимидной, политетрафтор-этиленовой и эпоксидной пленок — обладают хорошей термоустойчивостью.
• Ленты армированные стекловолокном — характеризуются предельно низким растяжением, высокой прочностью на разрыв и стойкостью к проколам.
• Бумажные ленты — обладают хорошими амортизирующими свойствами, стойкостью к проколам и ударновязкостью.
• Ленты на основе полиимидной пленки — обеспечивают высокую электрическую прочность.
• Ленты на основе ацетатной ткани — обладают превосходной эластичностью, хороши для обертывания катушек трансформаторов, прекрасно впитывают электроизоляционные смолы и лаки, используются при рабочих температурах до 105 °C.
• Ленты на основе полиэфирной пленки — тонкие, но прочные и долговечные, обладают превосходной устойчивостью к проколам и истиранию, стойкостью к химикатам, растворителям, влаге.
• Эпоксидные ленты — обеспечивают высокую эластичность, износостойкость и термоустойчивость одновременно, выдерживают рабочие температуры до 155 °C, признаны огнезащитными.
• Лента на основе поливинилхлорида (ПВХ). Её, как правило, называют изолентой из ПВХ (из поливинилхлорида). Производится по ГОСТ-16214-86. Изолента ПВХ изготавливается из пленки ПВХ с нанесённым на неё клеевым слоем. Качество этой разновидности ленты зависит от трёх факторов: 1) качество ПВХ-плёнки; 2) качество клея; 3) технология производства. Более качественным продуктом является изолента из ПВХ-плёнки класса А в сочетании с клеем на каучуковой основе. Такая изолента имеет высокую адгезию и повышенную эластичность, то есть хорошо клеится и тянется. Толщина плёнок бывает разная: на российском рынке встречаются от 0,11 до 0,20 мм, также на нашем рынке существуют изоленты с пламягасящим составом, то есть не поддерживающим открытое горение (они и более дорогие). Такая изолента в соотношении с каучуковым клеем имеет повышенные характеристики по всем свойствам: клейкость, эластичность и, главное, безопасность. Также изолента ПВХ тоже разделяется на виды: на пластиковой втулке (такую изоленту продолжают производить только в России, формат сохранился со времен СССР) и на картонной втулке в индивидуальной упаковке с этикеткой (такую делают во всем мире). Необходимо заметить, что клей у изоленты на картонной втулке более липкий, чем у советского образца. В РФ на картонной втулке изоленту производят только в Барнауле.

Требования к изоляции электропроводки

Материал, предназначенный для изоляции, обладает не только диэлектрическими качествами, но и выполняет защитную функцию. С учетом способа установки и условий использования к изоляции могут быть предъявлены и другие требования.

• Длительный эксплуатационный срок, высокая степень устойчивости к старению.
• Высокая прочность к истиранию и разрывам.
• Устойчивость к температурному воздействию, особенно высоким температурам.
• Отсутствие возможности перегибов.
• Сопротивляемость химическому воздействию.

Изоляция токопроводящих жил

Места, где соединены жилы, изолируют с помощью обыкновенной изоленты, но при этом контакт будет толще, и надеть на него термоусадочную трубку будет сложнее. В качестве аналога предпочтительнее использовать специальный термоусадочный материал. Усадку проводят с помощью обыкновенной зажигалки или строительного фена.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Какая изолента лучше для проводки Еще одной распространенной ошибкой является подключение многожильного провода в винтовой зажим без обжатия специальной гильзой либо лужения. Спрашивайте, я на связи!

Виды изоленты и их применение

Изоляционные ленты бывают нескольких видов в зависимости от их сорта и используемых для их производства материалов. Каждый из материалов обладает своими особенностями и техническими характеристиками. В качестве материалов для производства изоляционных лент используются различные виды ткани, а также поливинилхлорид. Тканевые ленты обладают более высокими показателями прочности и термоустойчивости, т.к. при воздействии высоких температур они не воспламеняются, а обугливаются и твердеют. Ленты из хлопчатобумажных материалов по своей сути не являются изоляционными материалами, поэтому чаще всего их используют для жгутования. Рассмотрим изоленты из самых распространенных материалов.

Изолента ПВХ

Изоляционная лента, изготовленная из поливинилхлорида, является самым известным и распространенным материалом. Это та универсальная гладкая изолента ярко синего или красного цвета, которой пользовались ещё наши деды.

Базовые характеристики ПВХ изоленты:

• стандартная ширина рулона – 14-20 мм;
• выдерживает напряжение до 5000В;
• рабочая температура от -30 до +50 градусов;
• удлинение — 150%.

В домашних условиях такая лента выдерживает напряжение до 0,4 кВ. Высокие показатели прочности и характеристики изоленты ПВХ делают этот материал универсальным в применении.

Изолента из ХБ ткани

Изоляционная лента из хлопчатобумажного материала на основе бязи и миткали менее прочна и устойчива, но, тем не менее, также нашла широкое применение. Чаще всего ХБ изолента применяется для монтажа проводки, жгутования и изоляции оголенных участков проводов. Ленту ХБ или тканевую, как ее называют, часто рекомендуется применять вместе с лентой ПВХ для более  надёжной изоляции.

Основные свойства ХБ ленты:

• рабочее напряжение — до 1000В;
• рабочая температура — от -30 до +30 градусов;
• условия хранения – 0-24 градуса;
• плохая эластичность.

Благодаря своим параметрам изоленты ХБ используются, в основном, для хозяйственных нужд. Нередко благодарю своему особому свойству тканевая изолента используется в местах с  высокими температурами. При воздействии чрезвычайно высоких температур лента ХБ не плавится, а воспламеняется и впоследствии твердеет, образуя таким образом прочное изоляционное покрытие. Высокая электропроводность и отличительные характеристики ХБ изоленты обеспечивают широкий спрос на данный материал.

Лента из лавсана

Менее распространенным видом изоленты является расходный материал из полиэфирного сырья под названием лавсан. Такая лента отличается неплохими показателями прочности и термостойкости, благодаря чему подходит для применения в потребительских целях при умеренных температурах. Лавсановая лента обладает неплохой адгезией к металлу, отличается отличной прочностью и стойкостью к механическим повреждения, а также может применяться при температуре от -25 до +150 градусов Цельсия. Применение изоленты ПВХ вместе с лавсаном может дать более стойкую и надежную изоляцию.

Лента из силикона и стекловолокна

Еще одной разновидностью стандартной изоленты является материал, изготовленный из стекловолокна и силикона. Такой материал отличается превосходной прочностью и надежностью. Главной особенностью стекловолоконной ленты является возможность выдерживать температуру до 300 градусов Цельсия, что позволяет применять материал не только для электроемкого бытового оборудования, но и для мощных промышленных приборов. Материал из стекловолокна не окисляется, устойчив к возгоранию и гниению, а также может покрываться сверху красящими составами.
