Как сделать подвесные ворота своими руками: чертежи + схемы

Какими бывают ворота с ковкой

По назначению могут быть:

  • арочными;
  • проходом через ограждение;
  • закрывающими дорогу;
  • защищающими въезд и выезд из усадьбы;
  • декоративными

По способу открытия бывают распашными, откатными, со встроенной или отдельной калиткой.

Распашные

Самая популярная конструкция ворот. Монтируется просто, поэтому многие хозяева стараются собирать их сами.

Состоит из 1–2 створок, которые держатся на каркасе из металлопрофиля, обшивочного материала и фиксируются петлями к столбам.

Из фурнитуры используется замок, засов. Открываются створки как вовнутрь двора, так и наружу. Калитку можно встраивать или размещать отдельно. Стоят такие ворота недорого, не нуждаются в уходе, служат долго.

Открываются вручную. При желании оснащаются автоматической системой управления.

Подробная инструкция по установке распашных ворот из профнастила.

Откатные

Подойдут для небольших участков.

Таким образом автомобиль может подъехать максимально близко к усадьбе.

Откатные ворота популярны не только для ограждений в частном секторе, но и для промышленных предприятий, ангаров, цехов.

Составляющее элементы такие же, как и в распашной конструкции, за исключением наличия откатного механизма.

Откатная система нескольких типов:

  • рельсовой;
  • подвесной;
  • консольной.

Эти конструкции удобно автоматизировать и управлять ими дистанционно.

Со встроенной или отдельно стоящей калиткой

По конструкции кованые калитки бывают:

  1. Простыми открытыми. Дверь состоит из прямых или изогнутых прутков арматуры. Допускается украшение декоративными деталями в виде лепестков, пик. Пространство за пределами входной части полностью просматривается.
  2. Глухими. В качестве полотна берется стальной или железный лист и дополняется ковкой. Участок становится скрыт от посторонних глаз.
  3. Комбинированными. В этом случае придется совмещать два материала. Ковка служит вспомогательным наполнителем и сочетается с деревом, профнастилом, поликарбонатом.

Если калитка установлена отдельно, забор выглядит солиднее. Ее фиксируют вблизи ворот или на расстоянии от них.

Рекомендуем ознакомиться с основными нюансами монтажа кованой калитки.

Размеры

Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.

Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей. Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см

Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.

Делаем выбор

На выбор материала и типа запорных систем влияет несколько факторов:

  • материал забора;
  • стиль оформления дома и двора;
  • степень прочности;
  • желаемая декоративность;
  • наличие свободного пространства;
  • возможность сделать самостоятельно;
  • стоимость.

Кованые элементы

Кованые ворота – самые прочные, долговечные и красивые. Они обходятся без постоянного ухода. Фото показывают, какими разнообразными и неповторимыми могут быть узоры из кованых прутьев.

Имеют кованые ворота и недостатки: это прозрачность, большой вес, высокая стоимость. Изготовить их своими руками сможет умелец, имеющий навыки работы с металлом и терпение. Сначала выполняется чертеж калитки, а затем она изготавливается совместно с остальным полотном.

Конструкция, выполненная из профнастила своими руками, удовлетворит основные требования ограды участка:

  • простая в исполнении;
  • долговечная;
  • непрозрачная;
  • красивая;
  • простая в уходе;
  • недорогая.

На участке

Ворота из профлиста легкие, прочные. Возможно изготовление любого типа открывания. Полотно крепится к основанию саморезами, прихватывается сваркой.

Для дачи подойдет легкая деревянная конструкция – самая дешевая. Она гармонично сочетается со стилем летнего домика, окружающей природой, закрывает двор от любопытных сплошной обшивкой. Сделать ее легко всем желающим, достаточно иметь дрель, шуруповерт и время. Из фурнитуры понадобятся только навесы, задвижка и замок.

Конструкция выбирается исходя из наличия свободного пространства. Для самостоятельного изготовления больше всего подходят распашные ворота с калиткой из профнастила.

В деревне

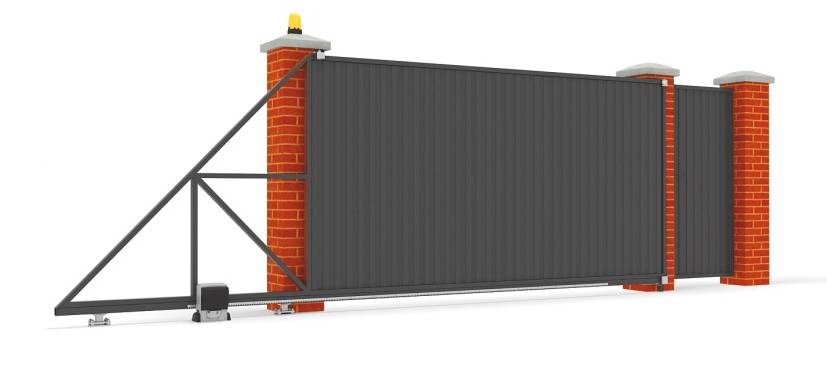

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

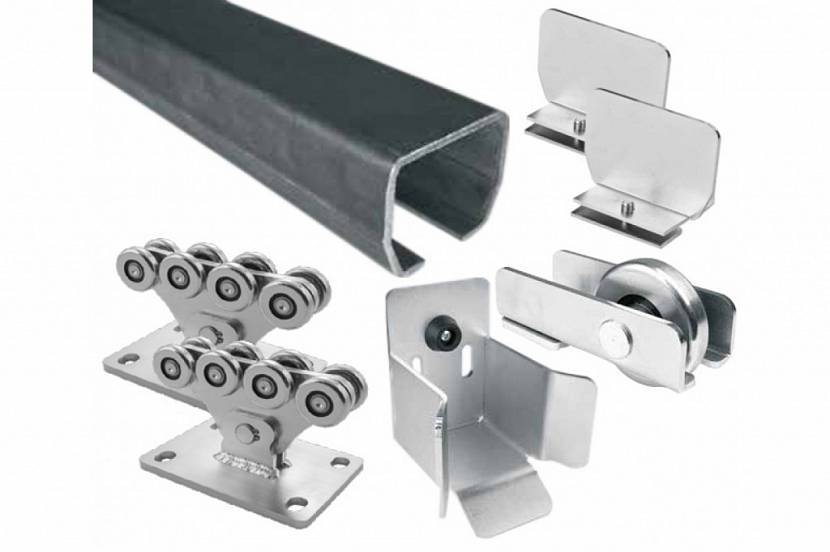

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Сбор данных

Сбор данных включает в себя анализ места, на котором будут устанавливаться ворота. Речь идет о водных коммуникациях, которые могут пролегать под постройкой. В том случае, если там пролегают трубы, забор ставить в том месте нельзя. Это обусловлено дальнейшей невозможностью оперативно осуществить ремонт труб.

Более того, если речь идет о частном участке, пожарные машины часто подключаются к трубопроводу, чтобы получить неограниченный доступ к воде. Также необходимо учесть возможность проезда крупногабаритного транспорта аварийных служб.

Вполне вероятно, что когда-либо в будущем понадобится присутствие на участке специальной техники. Конструкция забора должна учитывать такие возможности, обеспечивать беспрепятственные проезд подобной техники.

Особенности откатных ворот и инструменты для их установки

К основным особенностям можно отнести:

подвесные конструкции экономят место, это очень важно, когда ширина проезда невелика (изображение № 1);
нет необходимости зимой очищать въезд от выпавшего снега;
ворота устойчивы к воздействию ветра;
для установки конструкции места нужно не очень много;
ограничение ворот в сторону их высоты;
направляющую надо будет чистить от снега.

Для установки подобной конструкции нужны схемы и чертежи, некоторые инструменты:

  • труба металлическая, желательно квадратного сечения, размеры ее — 40х40 мм;
  • профнастил или другой материал для покрытия полотна;
  • труба сечением 120х120х4 мм для изготовления балки;
  • комплект фурнитуры для ворот;
  • автоматика;
  • аппарат сварочный;
  • замок врезной;
  • болгарка.

Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

  • деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
  • деревянные бруски 100×100 мм, которые будут применены для потолка;
  • уголки из металла 40×40×4 мм для рельс;
  • металлический прут диаметром 8 мм;
  • пружина с внутренним диаметром 30 мм;
  • металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
  • штыри из металла. Они понадобятся для закрепления конструкции;
  • швеллер 80 на 45 мм;
  • полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

  • сварочный аппарат;
  • дрель со сверлами по металлу и дереву;
  • болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

  • карандаш;
  • уровень;
  • гаечные ключи;
  • отвёртка;
  • рулетка;
  • молоток.

Материалы

Столбы делают из профильной трубы с размером полок 80 или 100 мм. С учетом опускания ее в грунт на 800 мм, длина столбов должна быть 3 м. На верхние концы привариваются заглушки для предотвращения попадания воды.

Для большей жесткости и закрепления стойки, можно приварить на отрезке, заходящем в грунт, небольшие куски арматуры или другого стального проката, длинной 1 м.

Для стоевых берут профиль 40/40 или 40/60, отрезают болгаркой две детали длиной 2100 мм. Зарезают края труб под углом 450 для большей площади сварки и надежного крепления.

Из основного профиля готовят верхнюю и нижнюю перемычку, при ширине калитки 1000 мм. детали отрезают размером 980 мм. Это обеспечит зазор между луткой и калиткой по 10 мм с каждой стороны. Зарезают края под углом 450.

На среднюю перемычку можно взять профиль 25/40, его длина должна быть 900 мм, он будет вставляться внутрь рамы, поэтому от общей длины заготовки вычитают ширину 2 полок профиля, в данном случае это 80 мм.

Потребуется 2 петли наружным диаметром 30 мм и 4 стальных пластины толщиной 5 мм и шириной 40 мм. Петли надо разобрать и хорошо смазать внутренние поверхности солидолом или другой густой смазкой, затем собрать. Петли лучше приобретать с шариками.

На ровную поверхность выкладывают пластины и прихватывают к каждой части петли с разных сторон. То есть, если на часть петли с отверстием прихватывается пластина снаружи, то на ответной части пластину располагают к внутренней стороне.

Приваривание обязательно с двух сторон, чтобы обеспечить проварку корня шва. После первого прохода надо оббить шлак и сварить второй проход. На корне сварку выполняют в один проход.

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

  1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
  2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
  3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
  4. Правая колёсная группа
  5. Левая колёсная группа
  6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
  7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
  8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
  9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
  10. Уровень земли (асфальт, брусчатка)
  11. Длинный швеллер приварен к нижней балке воротной рамы
  12. Электропривод (опционально)
  13. Зубчатая рейка для сцепления с маховиком электропривода
  14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
  15. Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
  16. Забор из профильной трубы 60х40 или 40х25
  17. Большие и прочные петли
  18. Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме. Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Особенности конструкции

Значительное место в откатных конструкциях занимает фундамент. Необходимо строго соблюдать пошаговую инструкцию по монтажу, чтобы добиться требуемого результата. Роликовый механизм нужно обязательно устанавливать на основание. Створка своим весом будет оказывать на него давление, поэтому необходимо делать устройство как можно прочнее.

Подставки тележки двигаются по направляющей балке. Их верхняя часть размещается снизу ворот. Это необходимо для легкого движения полотна. Нередко современные ворота оснащают автоматическим приводом, что значительно упрощает процедуру открытия и закрытия.

В этом видео вы узнаете, как сделать подобные ролики:

Это интересно: обслуживание откатных ворот.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Необходимые материалы, инструмент, покупные изделия

Благодаря простой конструкции, подвесные ворота можно выполнить своими руками. Для этого понадобятся:

  • Металлическая труба квадратного сечения 40х40 мм и 20х20 мм для каркаса ворот;
  • Листовой металл, профнастил или сэндвич-панели для изготовления полотна ворот;
  • Труба квадратного сечения 120х120х4 мм для выполнения опор и верхней балки;
  • Направляющая длиной в два раза больше ширины ворот (обычно 6 м);
  • Комплект фурнитуры для подвесных ворот;
  • Комплект автоматики для подвесных ворот, если вы хотите автоматизировать процесс открывания и закрывания ворот;
  • Сварочный аппарат;
  • Болгарка;
  • Врезной замок.

Стандартная ширина ворот для легковых автомобилей обычно не превышает 3 метров. Если вы хотите сделать ворота шире, то для облегчения конструкции можно выполнить их двухстворчатыми, раздвигающимися в разные стороны. Комплекты для подвесных ворот продаются уже готовыми, часто вместе с направляющей. Они рассчитаны на определенную массу ворот, поэтому перед покупкой необходимо ее посчитать. Если вы делаете двухстворчатые ворота, вам понадобятся 2 комплекта.


Ролики для подвесных ворот

Автоматика для открывания также продается, в зависимости от необходимых функций ее цена значительно колеблется, и любой сможет подобрать удобный для себя вариант, или оставить ворота без автоматического открывания, с ручным приводом.

Преимущества и недостатки откатных ворот

Преимущества:

  • простота открывания, не требующая больших усилий;

  • разумная себестоимость изделия;

  • легко поддается автоматизации;

  • нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

  • для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;

  • для отката потребуется место;

  • под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L=Hx 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

  • если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;

  • при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление каркаса и его обшивка

Для сборки каркаса профилированные трубы нарезаются на отрезки требуемых размеров, после чего их края запиливаются под углом 45°. Это позволит избавиться от монтажных щелей и предотвратить проникновение воды внутрь конструкции. Затем трубы укладываются на ровную горизонтальную поверхность и прихватываются сваркой. После проверки ровности всех углов выполняется окончательное сваривание.

На следующем этапе к внутренней части каждой стороны каркаса привариваются трубы сечением 2х2 см. Для дополнительного усиления конструкции к каркасу крепятся горизонтальные (2 или 3 шт.) и вертикальные (2 шт.) лаги. Когда щит готов, все металлически элементы зачищаются щеткой по металлу и покрываются защитным лаком или краской.

На последнем этапе каркас обшивается профлистом. Для его крепления применяются специальные шурупы с резиновыми вставками. Если требуется установить врезной замок и ручки, то под них в отделочном материале вырезаются отверстия и приваривается дополнительная арматура.

Изготовление

С основной конструкции фактически всех ворот нет никаких сложностей

Обратите внимание, ворота должны быть прочно закреплены на косяках, надежно поддерживаться фиксирующими балками

Фиксирующие балки нужны для того, чтобы створки не провисали в процессе эксплуатации, сохраняя первоначальный вид. Если не соблюдать этот нюанс, когда створки просядут, они начнут нарушать работу механизмов. Это приведет к сбою, ворота перестанут открываться, закрываться.

Изготовить привод для распашных ворот своими руками достаточно легко, если есть в наличии нужные детали. В качестве основы можно использовать автомобильные стеклоподъемники. Приводную часть подъемника необходимо вмонтировать на металлическую площадку. Сама площадка должна быть надежно закреплена, к примеру к забору.

Обратите внимание, металлическая рейка должна двигаться параллельно воротам, выдвигаться всегда в их сторону. Такой, какой есть — механизм не будет обеспечивать должную работоспособность

Его необходимо доработать.

Итог

Металлические ПОВ – это доступная и надежная конструкция, которая подходит для помещений и на въезда на территорию. Самостоятельное изготовление таких ворот считается сложным процессом, но результат этого стоит. Функциональность ПОВ не зависит от погодных условий и температурных показателей. А если вы оснастите их автоматическим устройством, то их использование будет для вас еще приятнее.

Самостоятельная изготовка и монтаж ПОВ поможет вам существенно сэкономить семейный бюджет, но если вы не уверены в своих силах, тогда лучше воспользоваться услугами профессионалов.

Проголосовали более 344 раз, средняя оценка 4.2

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой …

Добавить комментарий Отменить ответ

Рекомендуем почитать

Ворота Разновидности входных ворот для складов и ангаров, технические требования к конструкциям Ворота присутствуют в каждом складе или ангаре, поскольку без них …

Ворота Конструктивные особенности рулонных и секционных ворот, какие лучше для гаража Каждый владелец автомобиля серьезно подходит к выбору ворот для …

Ворота Что делать и как открыть ворота автоматического типа? Как правило, автоматические ворота, устанавливаются для гаражей или …

Ворота Установка кирпичных столбов для ворот, что нужно для их монтажа, фундаменты,10 фото с процессом изготовления и примерами работ В любом доме ворота должны стать надежной защитой территории от …

Итог

Металлические ПОВ – это доступная и надежная конструкция, которая подходит для помещений и на въезда на территорию. Самостоятельное изготовление таких ворот считается сложным процессом, но результат этого стоит. Функциональность ПОВ не зависит от погодных условий и температурных показателей. А если вы оснастите их автоматическим устройством, то их использование будет для вас еще приятнее.

Самостоятельная изготовка и монтаж ПОВ поможет вам существенно сэкономить семейный бюджет, но если вы не уверены в своих силах, тогда лучше воспользоваться услугами профессионалов.

Проголосовали более 344 раз, средняя оценка 4.2

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой …

Добавить комментарий Отменить ответ

Рекомендуем почитать

Ворота Разновидности входных ворот для складов и ангаров, технические требования к конструкциям Ворота присутствуют в каждом складе или ангаре, поскольку без них …

Ворота Конструктивные особенности рулонных и секционных ворот, какие лучше для гаража Каждый владелец автомобиля серьезно подходит к выбору ворот для …

Ворота Что делать и как открыть ворота автоматического типа? Как правило, автоматические ворота, устанавливаются для гаражей или …

Ворота Установка кирпичных столбов для ворот, что нужно для их монтажа, фундаменты,10 фото с процессом изготовления и примерами работ В любом доме ворота должны стать надежной защитой территории от …

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
