Гидрострелка для отопления: разбираемся, зачем она нужна и принцип работы

Купить или изготовить своими руками

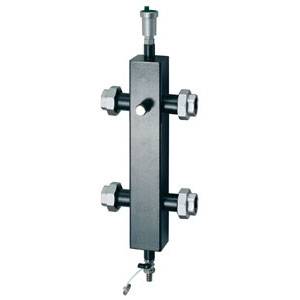

Готовый комплект гидрострелки европейской сборки с вспомогательным оборудование в торговой сети стоит от 200 до 300 долларов США.

Пользователь, который приобретет такую конструкцию, получит все преимущества ее работы в системе теплоснабжения: экономию топлива, надежный тепловой и гидравлический режим в сети и долговечность основного котельного оборудования.

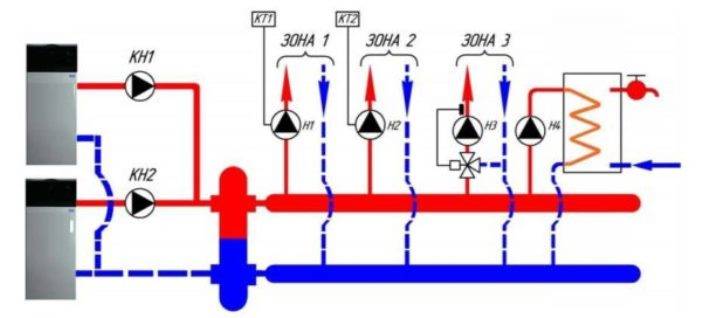

Простая схема гидравлического разделителя

Заводская сборка решает не только вопросы распределения, но и защиты системы от гидроударов, коррозии и отложения шлама во внутренних поверхностях нагрева. Все узлы конструкции тщательно рассчитаны, изготовлены по современной технологии и настроены в заводских условиях.

Тем домашним мастерам кто хочет сэкономить на распределителях, имеют слесарный опыт и всю необходимую оснастку можно посоветовать выполнить гидрострелку самостоятельно, благо сегодня в интернете существует достаточно подробные методики и схемы изготовления. Устройство относится к сложным гидравлическим изделиям и при выполнении их необходимо учесть следующее:

1. Сгоны должны иметь симметричную хорошо прорезанную резьбу.
2. Толщина стен патрубков выбирается одинаковой.
3. Качество сварных швов должно быть высокое.

Как подобрать гидрострелку

Гидрострелка эффективно работает, только если правильно подобрана. Базовыми характеристиками при выборе распределителя являются тепловая мощность котла и суммарный часовой расход воды для всех КО . Он не должен превышать часовой расход воды через котловой контур.

Далее обращают внимание на конструктивные особенности гидрострелки:

• форма сечения — квадратная либо круглая
• число патрубков: 4, 6 или 8 входов/выходов;
• вариант исполнения подачи/отвода воды;
• метод установки патрубков — на общей оси либо с чередованием.

Эксперты советуют для настенных котлов и гидрострелки приобретать уже готовые конструкции с манометрами, воздушником и отстойником для очистки водяного контура от шлама.

Для чего нужна гидрострелка в системе отопления

Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.

В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.

Как работает гидрострелка?

Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.

Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.

Принцип работы гидрострелки

Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.

Устроенная подобным образом гидрострелка делит систему отопления на два контура:

• Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
• Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.

Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.

При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.

Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.

Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.

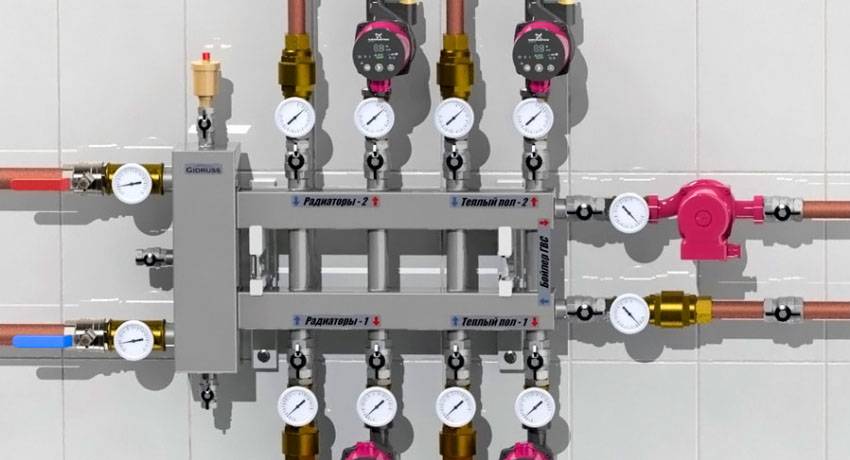

Как устроен гибрид гидрострелки и коллектора?

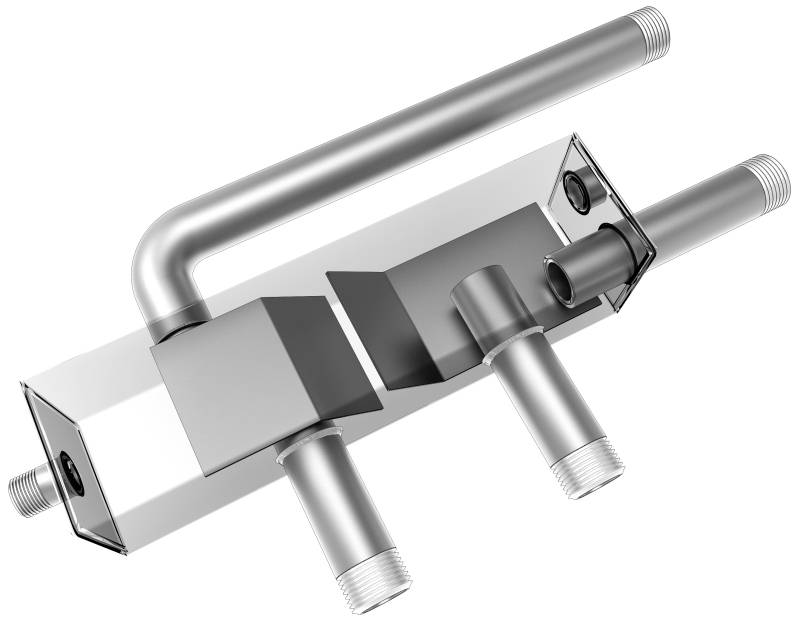

Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.

Гидравлическая стрелка

Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.

В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.

Как выбрать гидродинамический терморазделитель?

Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.

Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:

• Тепловой мощности котла.
• Объему теплоносителя в системе.

Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:

• Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
• Идем в магазин и покупаем стрелку, подходящую под объем и мощность.

https://youtube.com/watch?v=sLsOysrbhb8

Также советуем посмотреть:

• Пленочный теплый пол с инфракрасным излучением
• Альтернативные источники отопления для частного дома — что выбрать?
• Для чего нужен байпас в системе отопления?
• Гофрированные нержавеющие трубы для отопления

Назначение и принцип работы гидрострелки

При большом количестве потребителей теплоносителя, там, где приборы смонтированы на втором, а иногда и на третьем этажах.  Для нормального функционирования отопления приходится устанавливать несколько насосов, для контуров:

• котла;
• радиаторов отопления;
• теплого пола;
• водонагревателя с косвенным нагревом.

Надежным моментом является монтаж гидрострелки, которая разделяет отопительную систему не только на отдельные контуры, но и помогает устроить отдельный контур отопительного котла.

Гидравлический разделитель обеспечивает нужный расход теплоносителя для каждого циркуляционного насоса. И этот расход не зависит от производительности насосов, то есть гидрострелка играет роль гидравлической развязки насосов системы отопления.

Режимы работы

При использовании гидрострелки в системе отопления очень важно правильно подобрать  производительность циркуляционных насосов. Сравнивать необходимо мощность насоса в контуре котла с суммарной мощностью насосов во всех контурах отопления

В зависимости от результатов сравнения этих двух величин вы получите, гидрострелка будет работать в одном из трех режимов.

1. Идеальный. Насос контура котла прокачивает ровно столько же теплоносителя, как и вся отопительная система. Получить такой вариант сложно и встречается редко.

1. Не желательный и даже опасный. Возникает если производительности насосов подобраны не правильно. Суммарная мощность контуров больше мощности насосов на контуре котла. Для компенсации разности воды в отопление будет подаваться вода с обратки. Такая ситуация приведет к выходу из строя отопительного котла.

1. Нормальный режим работы. Достигается если производительность насоса котла больше производительности всех контуров. В таком случае часть горячего теплоносителя будет возвращаться обратно в котел, повышая температуру обратки. Такой режим продлит срок работы котла.

В каких случаях устанавливается гидрострелка

Гидравлический разделитель обязателен, если в системе отопления используются два котла и более, работающие в каскаде. В таком случае гидрострелка обеспечит оптимальную работу системы отопления.

Также нормальная работа устройства позволяет повысить температуру обратки. В результате разница между подачей и обраткой уменьшается. Это не позволяет конденсироваться влаге на внешней стороне теплообменника. Таким образом, металлические части котла не подвергаются коррозии и котёл служит дольше.

Гидравлическая стрелка применяется также, когда в системе отепления более трех контуров. Как бы вы не старались подобрать параметры насосов, вам не удастся достичь стабильной работы системы.

При наличии теплых водяных полов. Даже подключение его через коллектор и смесительный узел не даст нужного результата. Это приведет к дополнительной нагрузке на циркуляционный насос. Это значительно сократит его срок службы.

Не обойтись без гидравлического разделителя и в случае использования автоматической регулирующей аппаратур — терморегулятора для радиаторов отопления.

Работа гидрострелки отопления: дополнительные функции и преимущества

Многие современные модели гидрострелок выполняют не только свое прямое назначение. Их используют для регуляции температурного градиента во вторичном корпусе системы отопления, тем самым снижая количество выделяемого растворенного кислорода и значительно понижая риски возникновения коррозийных процессов в системе. Это повышает эксплуатационный период всего оборудования, и в частности подшипников, установленных в циркуляционных наносах.

Полезный совет! Для того чтобы понять принцип работы данного оборудования, достаточно посмотреть фото гидрострелки для отопления в разрезе.

Также гидрострелка зачастую оснащена дополнительными приборами, которые упрощают работу с ней:

– манометр;

– датчик температурных режимов;

– терморегулирующий клапан;

– линия, обеспечивающая питание для запуска всей системы.

Кроме того, в верхней части корпуса, которая отвечает за поддержание температуры, расположены специальные пластины, имеющие пористую структуру. Они отвечают за удаление излишков образующихся газов. Магниевый анод при этом располагается в нижней части корпуса гидрострелки.

И хотя каждый из этих элементов упрощает процесс использования системы, они требуют дополнительного обслуживания, которое редко удается производить без помощи профессионалов.

Стоимость

Цена на изделия зависит от нескольких факторов:

• мощности;
• объема;
• материала;
• количества контуров, которые необходимо подключить;
• фирмы производителя;
• раскрученности торговой марки.

Приблизительная стоимость гидравлических стрелок отечественного производства:

• СЕВЕР-60, мощностью до 50 кВт – 2560 рублей;
• СЕВЕР-220, мощностью до 500 кВт – 25500 рублей;
• Gidruss GR-150-40, мощность до 150 кВт – 8300 рублей.
• Warme WGR80 с отводами под воздушный клапан и грязевик, мощностью до 80 кВт – от 3700 рублей, мощностью до 122 КВт – от 6000 рублей.

Приблизительная стоимость гидравлических стрелок зарубежного производства:

• Meibes MHK 32 с мощностью до 70 кВт – 13800 рублей (производитель Германия).
• Bosch HW 50 с мощностью до 105 кВт – 12000 рублей (производитель Германия).

Конструкции гидрострелок

В конструкции нет ничего сложного. Однако, определенные правила должны быть соблюдены. Производители предлагают модели различной конфигурации и размеров. Можно без труда подобрать необходимое изделие по своим характеристикам. Встречаются гидрострелки для отопления, в которых совмещена работа разделителя и коллектора для подключения контура.

Высокая стоимость заводского производства наталкивает на мысль о самостоятельном изготовлении гидрострелки. Для этого необходимо иметь начальные навыки сварочных и слесарных работ. Основное – это соблюдение размеров для обеспечения бесперебойной работы изделия.

Рассмотрим основные конструкции гидравлических разделителей:

Фото	Типы конструкций

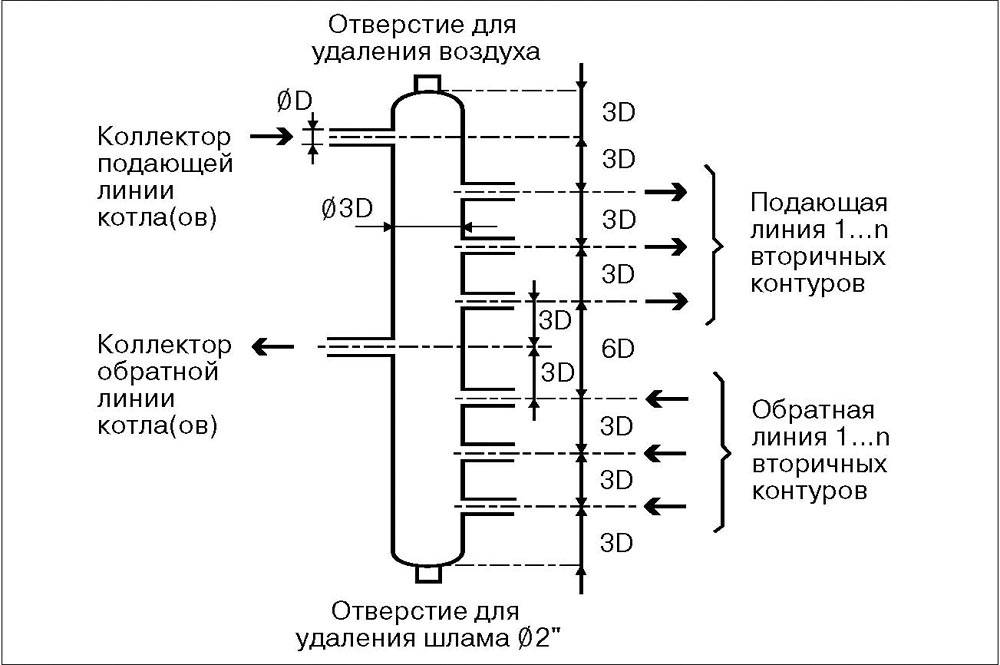

	Классический – функционирует по правилу«3D» (трех диаметров). На схеме указаны внутренние диаметры и проход, не зависимо от толщины стенок корпуса.
	Чередующиеся патрубки. Принято считать, что расположение в виде ступеньки вниз улучшает сепарацию газов, при этом ступенька вверх улучшает отделение твердых взвесей.

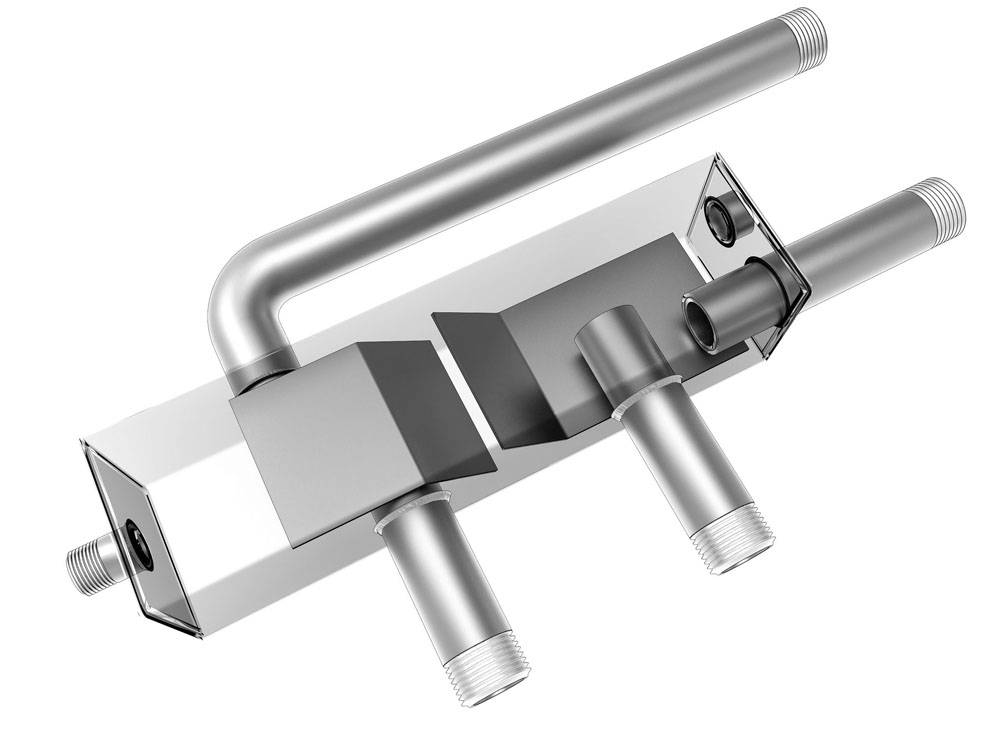

	Горизонтальный вариант расположения гидрострелки с разным расположением патрубков.
	Гидрострелка в виде решетки. В быту можно встретить конструкцию из секций радиатора отопления. Такая система нуждается в дополнительном утеплении во избежание теплопотерь.

Гидрострелка в системе отопления частного дома и ее пошаговая установка своими руками

Для изготовления гидрострелки можно использовать металлическую трубу или емкость. Это позволит снизить затраты, особенно если вы самостоятельно можете выполнить сварочные работы (полуавтоматом). Также вы можете обратиться к опытному специалисту. После изготовления гидрострелки ее нужно утеплить.

Шаг 1. Берем необходимые инструменты и запчасти

Вам понадобятся:

• Сварочный аппарат (аргон);

• Профилированная труба необходимого диаметра;

• Заглушка для выпуска воздуха;

• Заглушка для вывода шлама;

• Патрубки (не менее 4).

Шаг 2. Привариваем верхнее и нижнее дно

Так как гидрострелку изготавливают из трубы или бака, аргонной сваркой нужно приварить патрубки и дно с обеих сторон

Важно учесть, что качество работы должно быть на высоком уровне. Также желательно использовать чертеж, пусть и сделанный от руки, но с указанием нужных параметров

Шаг 3. Делим емкость гидроразделителя

Емкость под гидрострелку необходимо разделить на несколько составляющих:

• От нижнего дна до нижних патрубков расстояние должно быть в 10-20 см. Именно здесь будет собираться ржавчина, окалина, песок и другой мусор.

• От верха прибора до верхнего патрубка расстояние должно быть примерно 10 см.

Входные и выходные верхние патрубки должны быть на расстоянии, регламентирующемся температурным градиентом. Они могут быть как на одном уровне, так и со сдвигом. Чем выше расположен выходной патрубок, тем более высокая рабочая температура в нем.

Если патрубок на выходе размещен ниже входного патрубка, то горячий поток попадет в него после полного прогрева всего объема. При таком расположении получится плавная отопительная система. Если верхние патрубки будут располагаться на одной оси, это приведет к образованию прямого потока со слабым воздухоотделением, что может повлечь за собой возникновение воздушных пробок.

Важно обратить внимание на расположение верхнего входного патрубка. Он не должен быть в максимально верхней точке, так как это исключает движение горячего потока. Таким образом, не будет происходить смешение холодной и горячей воды, что сделает установку гидрострелки бессмысленной

Таким образом, не будет происходить смешение холодной и горячей воды, что сделает установку гидрострелки бессмысленной.

Таким образом, не будет происходить смешение холодной и горячей воды, что сделает установку гидрострелки бессмысленной.

Шаг 4. Проверяем прибор

Проверка прибора проводится по завершении выполнения сварочных работ. Для проверки производят герметичную закупорку всех отверстий, кроме одного, через которое набирают воду в гидрострелку. После заполнения также герметично заделывается последнее отверстие, и гидрострелка оставляется на сутки. Данный способ позволяет выявить отсутствие протечек.

Читайте материал по теме: Как подобрать комплектующие для труб

Каких видов может быть гидрострелка в системе отопления частного дома

В зависимости от количества патрубков, можно определить следующие конструкции гидрострелок:

1. Гидрострелка с 4 патрубками обеспечивает 2 контура.
2. Гидрострелка KV серии с 2 патрубками на одной стороне и с 8 или 10 патрубками на другой.
3. Коллекторная гидрострелка имеет множество патрубков для возможности подведения к каждому из них своей ветки отопления, а также для подключения к таким веткам своего циркуляционного насоса.

Расположение патрубков относительно друг друга бывает:

• На одной оси.
• Со смещением в виде чередующихся патрубков (выход расположен ниже входа).

В последнем случае теплоноситель будет двигаться медленнее, что приведет к лучшей его очистке от воздуха и примесей. При расположении патрубков на одной оси скорость теплоносителя больше, в результате чего части мусора могут попадать во второй контур.

Приборы могут отличаться по мощности и объему. Если вы знаете характеристики котла, то подобрать правильный будет несложно. По объему они бывают:

• Малые, до 20 л.
• Средние, до 150 л.
• Большие, до 300 л.

1 Устройство гидрострелки

Гидроразделитель представляет собой пустой вертикальный цилиндр-трубу круглой или прямоугольной формы. На концах он закрыт выпуклыми заглушками в форме эллипсов. Из трубы выходят 4 патрубка (по 2 с каждой стороны), которые соединяются с системой терморегуляции при помощи фланцев или резьбы. В её верхней точке обычно размещён воздуховод, а в нижней — кран для удаления осадка со дна.

Размеры гидрострелки могут быть разными и зависят от мощности котла, а также общей длины тепловых труб. Монтаж анулоида проводится за водонагревателем, если есть коллектор — перед ним. Тяжёлые и массивные устройства устанавливают на опорные стойки, в то время как более маленькие крепятся к стене или располагаются на кронштейнах. Изготавливают гидравлические разделители из стали (высокоуглеродистой или нержавейки) и меди, для маломощных (13—35 кВт) газовых котлов — из полипропилена. У многих присутствует дополнительная теплоизоляция и антикоррозийное покрытие.

Хотя некоторые правила соблюдаются всегда, не все конструкции гидрострелок одинаковы. Самые распространённые чертежи устройств:

• Классический. Вертикальная труба с четырьмя патрубками, две пары которых расположены на основе параллельно друг другу. Расстояние верхних патрубков от вершины и нижних от конца гидрострелки одинаково и равняется внутреннему диаметру цилиндра — D.
• С чередованием патрубок. Похож на классический вариант, но все патрубки располагаются на разной высоте, образуя «лесенку». «Ступеньки» расположены на расстоянии 3 d, 5 d, 8 d и 10 d от вершины цилиндра, где d — внутренний диаметр патрубка. Те из них, что подключены к отопительному контуру котла, находятся выше. Считается, что такое расположение улучшает фильтрацию гидроразделителем газов и твёрдых примесей в воде для отопления.
• Горизонтальный цилиндр с вертикальными патрубками. Встречаются разные варианты их расположения на корпусе, в том числе по концам изделия.
• Гидрострелка-решётка. Импровизированный вариант, он почти не используется из-за очень плохой теплоизоляции.

Помимо основной конструкции, обеспечивающей разделение потоков по отопительной системе, в гидроразделитель могут входить дополнительные механизмы. Чаще всего среди них встречаются:

• клапаны-терморегуляторы, которые мешают холодной воде попасть в котёл;
• краны с различными функциями;
• теплоизолирующие элементы;
• термометр и прибор для измерения давления в трубах;
• дополнительные отделители воздуха и газоотводящие системы;
• шламоуловитель, сетки и прочие элементы фильтрации.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

• разделитель необходим для гарантии выполнения технических характеристик;
• устройство поддерживает температурный и гидравлический баланс;
• параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
• защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
• позволяет сэкономить топливо и электроэнергию;
• сохраняется постоянный объем воды;
• снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

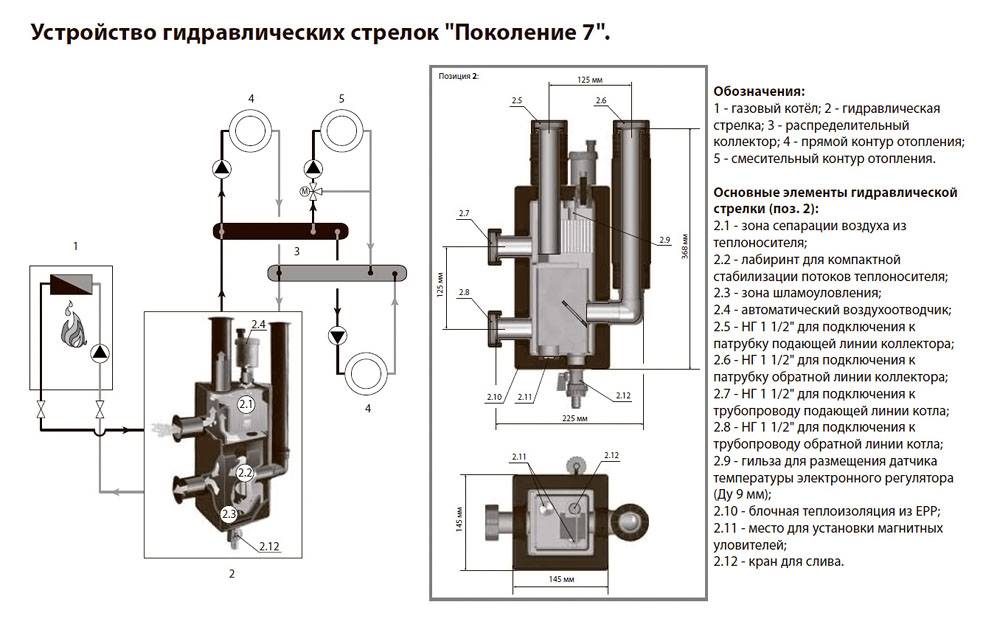

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

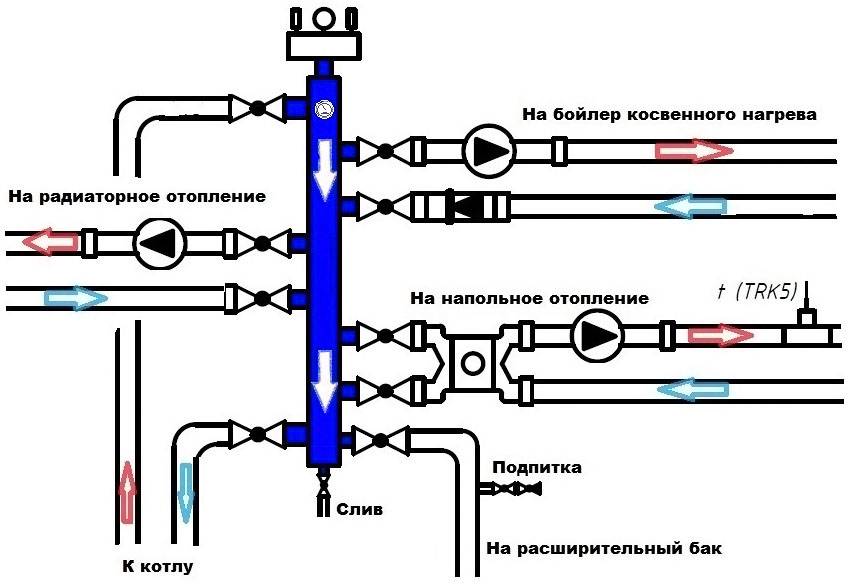

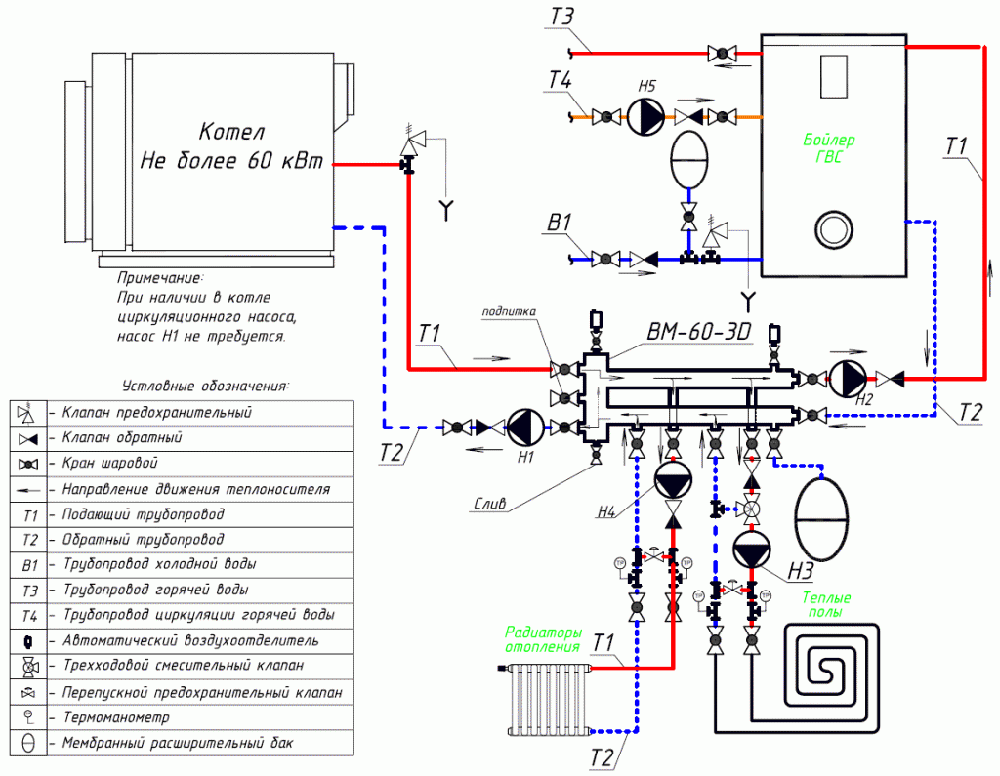

Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Изображение	Модели	Свойства	Стоимость, руб.
	Cidruss TПК -40-20*3	Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.	5 680
	Север – 60 К2 AISI	Соединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.	7 180
	IVR Гидравлическая стрелка	Максимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.	8 700
	Meibes ВТ 25 до 50 кВт.	Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.	15 200
	Valtec	Мощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.	16 500
	Эверест, фланцевый гидравлический разделитель.	Предназначен для защиты чугунного оборудования от тепловых ударов.	13 900
	Гидрострелка Watts	Материал изготовления – высоколегированная сталь	11 800

Расчет устройства

Понятие гидрострелки

В профессиональной среде можно встретить иные названия гидрострелки:

• гидравлический или термогидравлическийразделитель;
• анулоид.

Применение гидрострелки рекомендовано преимущественно для котельного оборудования из серии долгого горения на твердом топливе, нежели для газовых.

Основное назначение работы разделителя гидравлического (это официальное название гидрострелки) – разделение гидравлических потоков. Контуры разделяются каналом, делая их независимыми и автономными при передаче носителя тепла по отопительной системе. При этом тепло хорошо передается от одного контура к другому.

Гидрострелка своими руками

Гидравлический распределитель можно изготовить самостоятельно из труб подходящего диаметра, металлического бака и др. Понадобится лишь приварить патрубки, а также верхнее и нижнее дно.

Важно! Сварка должна быть на высоком уровне, чтобы внутрь не попал мусор. Поэтому обратитесь к профессиональному сварщику.. Пошаговое руководство:

Пошаговое руководство:

Рассчитайте диаметр труб, по приведенным выше формулам.

Составить схематический чертеж устройства. При этом учитывайте, что контейнер следуют разделить на несколько промежутков:Дистанция от дна к первому нижнему патрубку должна быть около 10-15 см, чтобы в нем собирался шлам;
Дистанция от верха к первой трубке сверху должна быть тоже около 10 см, для накопления воздуха.
Вход и выход верхних патрубков регламентирован температурным градиентом

Верхние трубки могут располагаться параллельно друг к другу или чередоваться. Важно! Если патрубки находятся на одной оси, то за счет прямого потока, отвод воздуха очень слаб, из-за чего возникают воздушные пробки.
Чем выше располагается патрубок верхнего вывода, тем больше температура поступающего потока. Важно! Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется.
Входная трубка вверху не должна быть в самой верхней точке, поскольку в устройстве не будет двигаться горячий поток и вода не сможет смешиваться.

Провести сварочные работы.

Проверить герметичность устройства, закрыв отверстия и наполнив его водой. Затем оставить в таком состояние на сутки

Если протечек нет, устройство можно монтировать.

Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется

Как правильно подключить гидроразделитель

Простейшая схема подключения гидрострелки в системе отопления следующая:

• Котел имеет два отвода на подачу и обратку теплоносителя.
• На подающий трубопровод, устанавливается циркуляционный насос. Сразу после насоса, устанавливается разделитель, образующий малый контур отопления. Насос обеспечивает бесперебойное движение жидкости в гидравлическом разделителе.
• Участок трубопровода между стрелкой и котлом на обратке, делят установкой обратного клапана в системе отопления, что предотвращает рециркуляцию.Обвязка котла с гидрострелкой, для сложных систем отопления, предусматривает необходимость подключения коллекторов.

Движение воды в гидрострелке, происходит принудительным способом. Давление нагнетает установленный циркуляционный насос. В открытой системе отопления, разделитель не будет работать.

В чём плюсы и минусы использования гидроразделителя

Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.

Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.

Преимущества гидрострелки в отопительной системе

Установка гидроразделителя решает несколько проблем системы отопления:

• Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления. После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.
• Снижение разницы температур – гидроразделитель выполняет функцию первичного контура обогрева. По нему циркулирует теплоноситель до тех пор, пока не достигнет необходимой температуры нагрева.
• Дополнительные функции – ёмкость выполняет задачи отстойника, фильтра грубой очистки и воздухоотводчика.

Недостатки гидравлической стрелки

Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.

• Второй недостаток – увеличение сопротивления при циркуляции теплоносителя, после установки гидравлического разделителя. Последствие монтажа модуля – снижение равномерности прогрева трубопровода, необходимость в постоянном использовании циркуляционного насоса. Без нагнетания давления в системе отопления, котел перестает работать. Соответственно, система обогрева становится энергозависимой и требует подключения источника бесперебойного питания.
• Высокая стоимость устройства – самые простые модули, обойдутся, начиная от 11 тыс. руб. Для двухэтажного здания площадью около 200 м², потребуется приобрести стрелку за 60-80 тыс. руб. Гидравлический разделитель для промышленного применения, обойдется уже в 125-250 тыс. руб.

При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.

В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.

Разделение гидравлических потоков

Гидрострелку для отопления чаще называют гидравлическим разделителем. Отсюда становится понятным, что эта система предназначена для внедрения в схемы отопления.

В отоплении предполагается использование нескольких контуров, например, таких как:

• линии с группами радиаторов;
• система тёплого пола;
• горячее водоснабжение через бойлер.

При отсутствии гидрострелки для такой системы отопления придётся либо делать тщательно просчитанный проект каждого контура, либо оснащать каждый контур индивидуальным циркуляционным насосом.

Но даже в этих случаях нет полной уверенности достижения оптимального баланса.

Примерно такой можно рассматривать классическую конструкцию гидравлических разделителей, сделанных на базе круглых или прямоугольных труб. Простое, но эффективное решение, кардинально меняющее состояние отопительной системы с участием котла

Между тем решается задача просто. Необходимо всего лишь применить гидравлический разделитель в схеме – гидрострелку. Таким образом, все входящие в систему контуры будут оптимально разделены без риска гидравлических потерь в каждом из них.

Гидрострелка – название «обиходное». Правильному наименованию соответствует определение – «гидравлический разделитель». С конструктивной точки зрения устройство выглядит куском обычной полой трубы (круглого, прямоугольного сечений).

Оба торцевых среза трубы заглушены металлическими блинами, а по разным сторонам корпуса имеются входные/выходные патрубки (по паре на каждой стороне).

Натуральный вид изделий – гидравлических стрелок, выполненных из трубы прямоугольного сечения и круглой. Оба варианта показывают высокую эффективность. Однако гидрострелки на базе круглых труб всё-таки рассматриваются более предпочтительным вариантом

Традиционно завершение монтажных работ по устройству системы отопления является началом следующего процесса – тестирования. Созданная конструкция сантехники заполняется водой (Т = 5 – 15°С), после чего запускается отопительный котёл.

До того момента, пока теплоноситель не прогрет до требуемой температуры (заданной программой котла), водяной поток «крутится» циркуляционным насосом первичного контура. Циркуляционные насосы второстепенных контуров не подключены. Теплоноситель направлен по гидрострелке от горячей стороны к холодной (Q1 > Q2).

При условии достижения теплоносителем заданной температуры, активируются второстепенные контуры системы отопления. Потоки теплоносителя основного и второстепенных контуров выравниваются. Гидрострелка в таких условиях функционирует только как фильтр и отводчик воздуха (Q1 = Q2).

Функциональная схема действия классической гидравлической стрелки для трёх разных режимов работы котла. Схема наглядно указывает распределение тепловых потоков для каждого отдельно взятого режима работы котельного оборудования

Если какая-то часть (например, контур теплых полов) отопительной системы достигает заданной точки прогрева, отбор теплоносителя второстепенным контуром временно прекращается. Циркуляционный насос отключается автоматикой, а поток воды направляется через гидрострелку от холодной стороны на горячую (Q1 < Q2).

Заключение

Гидрострелки не являются самым дешевым изделием – поэтому зачастую изготавливаются самостоятельно – для этого требуется наличие навыков сварщика и прямые руки. Также следует отметить, что довольно часто функции гидравлических разделителей выполняют тепловые аккумуляторы, интегрируемые в схемы с твердотопливными и электрическими котлами.

Применение

Применение гидрострелки – качественное техническое решение, использование оборудования значительно повышает качество работы систем отопления с потребителями тепла различного типа, поддерживает нормальные условия эксплуатации котла и нагревательных устройств, часто позволяет снизить общее потребление топлива.

Во многих случаях использование разделителя не требуется, особенно, когда схема довольно простая и в ней не используются несколько контуров с переменным расходом.

Видео пример использования в отоплении дома

Важным фактором установки, является гарантия производителя, если вы ставите котел от 30-40 кВт, при его поломке вам придется обращаться в сервисную службу организации или производителя для того, чтобы произвести ремонт по гарантии. У многих в гарантийном талоне прописаны специфичные условия и часто при отсутствии гидрострелки, вам могут отказать сославшись на неправильную эксплуатацию оборудования.
