Газогенераторные печи на дровах — принцип работы и критерии выбора

Автомобильный генератор газа

Отличием генератора газа для транспортного средства является его компактность и увеличенная надежность – хотя даже такие характеристики не позволяют ехать на машине с большой скоростью. Впрочем, разгон до 80–90 км/ч вполне возможен. Материалом изготовления автомобильного газогенератора чаще всего выступают металлические емкости. Серийное производство предусматривает использование нержавеющей стали, благодаря чему уменьшается масса генератора и улучшаются эстетические параметры. Кустарное производство таких приборов приводит к получению эффективных, но не слишком аккуратных на вид и тяжелых дровяных печей, газ от которых передается к газовому двигателю авто.

Автомобиль «Нива» работающий при помощи газогенератора

Неплохим вариантом для создания генератора газового топлива для небольшого автомобиля может стать старый пропановый баллон. Для внутренней части схемы устройства предусматривают использование ресивера от грузовика объемом 20 или 40 л. Для колосниковой решетки выбирают тонкий металл, для патрубков – обычные трубы для отопления.

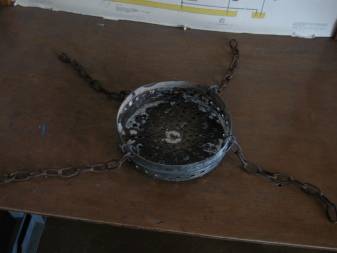

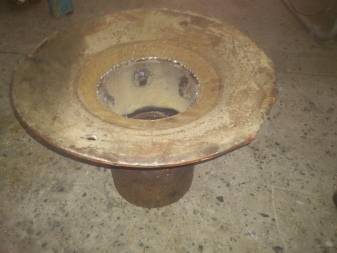

Колосниковая решетка автомобильного газогенератора

Крышку с крепежом делают из верхней части баллона или листовой стали. Уплотняют ее с помощью обработанного графитовой пропиткой асбестового шнура. Грубый фильтр делается из старого огнетушителя или соответствующего по длине куска трубы. В нижней части фильтрующего элемента устанавливают конусообразную насадку, через которую будет отгружаться зола. Сверху трубу или огнетушитель накрывают крышкой со встроенным в нее патрубком.

Газовый генератор с фильтром

Наличие охладителей, в качестве которых часто применяются биметаллические отопительные радиаторы, требуется по двум причинам:

  • слишком горячий газ имеет небольшую плотность и не может обеспечить эффективную работу ДВС;
  • при контакте раскаленного газа с нагретыми элементами двигателя может произойти вспышка.

Еще один важный элемент конструкции – смеситель, позволяющий регулировать пропорции газовоздушной смеси. Если не менять концентрацию топлива, в двигатель будет поступать газ с теплотой сгорания 4.5 МДж/м3, что в 7,5 раз меньше, чем у обычного пропана. Изменяя пропорцию с помощью специальной заслонки, газовоздушную смесь приводят в соответствие с обычным газом.

Ознакомьтесь с серией видео по созданию газогенератора для автомобиля «Москвич».

Установка на автомобиль

Перед тем как устанавливать газогенератор работающий на дровах, требуется выбрать подходящее место. На грузовых авто, установка размещается между кабиной и кузовом, на автобусах – сбоку (со стороны водителя). Для легкового автомобиля допускается два варианта – монтаж в багажнике или на отдельном прицепе.

Газогенератор в багажном отделении выглядит аккуратнее и не нарушает дизайн транспортного средства. Но пользоваться таким устройством неудобно, а места для перевозки грузов практически не остается. Отдельная установка прибора на прицепе позволяет не только сохранить пространство в багажнике, но и упрощает ремонт оборудования. Кроме того, прицепной газогенератор можно при необходимости отсоединить, переведя машину на бензин или баллонный газ. Недостаток варианта с прицепом – увеличение общей длины транспорта, создающее проблемы при парковке, и дополнительные расходы на приобретение прицепа.

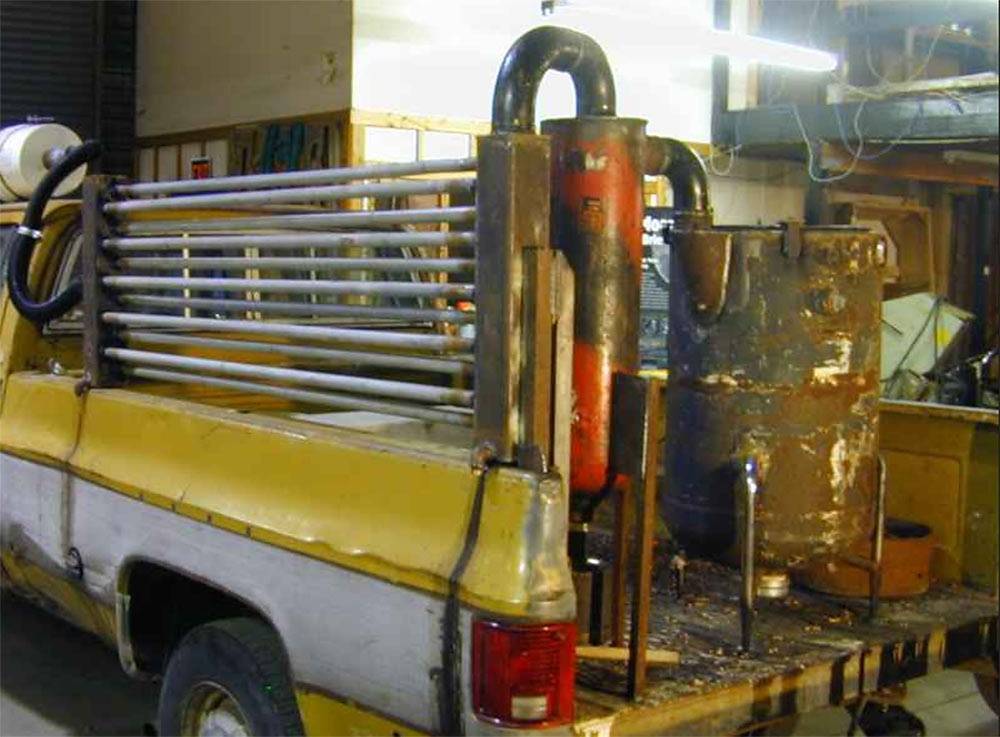

Один из способов размещения дровяного газогенератора в авто

Разновидности подовых печей

Кухонная печь для приготовления пищи

По назначению печи с подовым нагревом можно разделить на кухонные и отопительные. По топливу – газовые, электрические, дровяные. По материалу выделяют кирпичные и металлические приборы.

Кухонные

Печи для кухни применяются для приготовления пищи – выпекания хлеба или создания кондитерских изделий. Отличается миниатюрностью и простотой. Может устанавливаться в частном доме. Ресторанные модели имеют большие размеры и различные дополнительные функции.

Газовые

Газовые и электрические подовые печи внешне ничем не отличаются

В корпусе располагается горелка и кольцеобразные трубы. Их число может достигать 19 штук. В кухонных моделях есть 2-5 ярусов для установки противней, на каждом этаже температура регулируется. Работать с таким изделием можно круглосуточно.

Электрические

Внешне практически не отличаются от моделей, работающих от газа. Все различия находятся внутри. Вместо газовой горелки в электрическом устройстве находится ТЭН. В кухонных приборах также может быть 2-5 независимых камеры с регулируемой температурой.

Металлические

Изделия из металла изготавливают из чугуна или стального сплава. К положительным качествам можно отнести простоту монтажа и обслуживания. В процессе эксплуатации корпус сильно накаляется, поэтому прикасаться к нему нельзя. Срок службы составляет около 50 лет. Такие модели плохо переносят перепады температур, из-за чего могут появиться трещины.

Кирпичные

Приборы из кирпича отличаются хорошим накапливанием тепла и длительностью его отдачи. Внешне выглядят стильно и дополняют интерьер. Срок эксплуатации достигает 100 лет. Недостатки – высокая стоимость, сложность самостоятельной установки. Подовая кирпичная печь должна ставиться профессионалом.

Достоинства и недостатки

Газогенератор, что работает на дровах, имеет большое количество позитивных характеристик и не слишком много недостатков. Вначале следует рассказать о преимуществах.

Высокий КПД. Данный показатель у газогенераторов держится на показателе в 90%, что довольно неплохо. Для сравнения твердотопливные котлы имеют КПД в 75%.
Ряд моделей оснащен автоматизированными механизмами регулировки процесса сгорания.
Горючее полностью сгорает. Одна закладка дров обеспечивает до суток работы такого устройства. А если вместо дров воспользоваться углем, то закладки может хватить, вообще, на несколько дней.
Дрова обычно прогорают полностью, из-за чего остается очень малое количество золы. По этой причине часто чистить устройство не придется.
В качестве горючего можно использовать любое топливо твердого типа.
В камеру сгорания можно бросать даже дрова большой длины, из-за чего нет необходимости резать их на мелкие щепки.
Выделение вредных веществ при работе устройства будет минимальное

По этой причине ряд автомобилистов обратил внимание на такие приборы.
Существенная денежная экономия на топливе.

Если же говорить о недостатках газогенераторов на дровах, то их существует всего три.

  1. Модели, сделанные на заводе, имеют высокую стоимость.
  2. Внутри дымохода иногда образовывается конденсат. Во избежание его формирования температура внутри газогенератора должна быть 60 градусов.
  3. Большинство моделей на выходе воздуха внутри воздухоразделительного отсека имеет вентиляторы. Они могут работать в ручном режиме, но в ряде моделей для их работы требуется электричество, что делает газогенератор зависимым от электроэнергии.

Особенности конструкции

Газогенераторные печи можно ставить в жилых помещениях.

Газогенераторные печи длительного горения – это протопит твердотопливного котла с тем же принципом работы. Однако первые отличаются простой конструкцией, которая отдаленно напоминает буржуйки. В то же время, в отличие от буржуйки, работой печи легко управлять. В основу любого газогенераторного отопительного оборудования положен процесс пиролиза.

В данном случае речь идет о выделение из топлива газа с большим процентом теплоемкости. При его сжигании выделяется в несколько раз больше тепловой энергии, по сравнению с обычным горением дров. Как результат, с одной закладки древесины, опираясь на эффект пиролиза, можно обогреть значительно большую площадь помещения. Выделение газа из энергоносителя происходит в особой камере при высокой температуре и в условиях недостаточного количества кислорода. Полученное топливо ранее отводилось вместе с продуктами горения наружу. Сейчас оно поступает в верхнюю камеру оборудования, где его окисление заканчивается с последующим выделением большого количества тепла.

Воздухогрейные печи длительного горения имеют следующее схематическое строение:

  • корпус из толстолистной стали или чугуна;
  • конвекционная рубашка;
  • топочная или первичная камера;
  • вторичная камера или камера дожига газа;
  • зольник;
  • дымоход;
  • регулятор тяги;
  • патрубок для подачи вторичного воздуха.

Воздухогрейные печи длительного горения могут менять внешний вид и строение в зависимости от комплектации и модели. Однако все они имеют схожий принцип работы. Так, вначале идет закладка энергоносителя. Это могут быть обычные дрова, пеллеты, шелуха от семечек, солома и другие твердые органические продукты. Также читают про виды топлива для печей длительного горения .

Уголь и кокс для печей длительного горения из стали не подходят. В результате их горения температура нагревательного оборудования поднимается до критического предела. Это может привести к аварии.

Далее в первичной камере происходит обычная реакция горения с достаточным количеством кислорода. Затем оборудование переходит в режим длительного горения, то есть температура в камере падает. Туда кислород в полном объеме не подается. В результате дрова перестают гореть, а просто тлеют. Из них

Газогенераторную печь можно устанавливать куда угодно, главное, чтобы дымоход был.

выделяется газ. Он поступает во вторичную камеру. Туда же подается вторичный, подогретый воздух. Газ воспламеняется, выделяя большое количество тепла.

Экономные печи длительного горения обогревают помещение следующим образом:

  • инфракрасное излучение от раскаленного корпуса;
  • теплые потоки воздуха, которые проходят через конвекционную рубаху;
  • распределение теплового воздуха в смежные помещения по воздуховодам, подсоединенным к печке.

Сегодня в продаже можно найти оборудование, которое может обслуживать контур ГВС и позволяет приготовить пищу. В первом случае прибор дополнительно оснащается теплообменником, во втором – жарочной поверхностью.

Преимущества и недостатки оборудования

Экономные печи длительного горения отмечены особым вниманием потребителей, благодаря ряду положительных характеристик:

  • КПД прибора может достигать 80-85%;
  • одна закладка дров горит 8-10 часов;
  • есть возможность приобрести полностью энергонезависимые модели;
  • современные приборы оснащаются функцией регулировки горения;
  • многофункциональность;
  • долговечность;
  • простота в использовании;
  • доступная стоимость;
  • в зависимости от мощности, можно обогреть помещение, площадью 40 м. кв – 500 м. кв.

Присутствуют и недостатки:

  • можно использовать топливо только с низким процентом содержания влаги, до 20%;
  • образование конденсата;
  • несоблюдение правил эксплуатации оборудования приводит к образованию скоплений сажи на дымоходе, что затрудняет его чистку;
  • регулярная чистка дымохода;
  • протекание конденсата на пол.

Если строго следовать правилам эксплуатации оборудования, прописанным в инструкции, использование печей не создаст много хлопот.

Сколько нужно потратить времени и денег чтобы сделать твердотопливные котлы отопления своими руками в домашних условиях?

Какие комплектующие нужны чтобы установить твердотопливный котел для водяного отопления? Ответы тут .

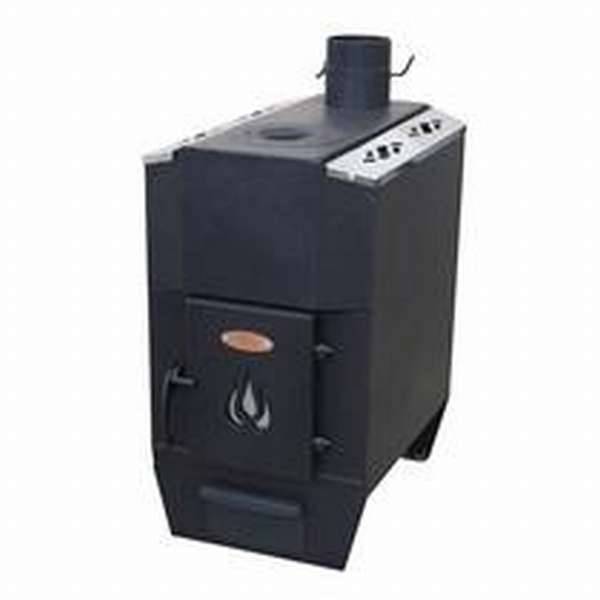

Как выбрать котёл Бренеран

Производитель воздухогрейных отопительных печей торговой марки Бренеран, ЗАО Лаотерм, выпускает целый ряд теплогенераторов, отличающихся мощностью и особенностями конструкции. Для удобства выбора, все газогенераторное оборудование отделено в серию АОТ.

В линейке представлены модели для бытовых и промышленных условий эксплуатации, работающие практически на любом виде твердого топлива: дровах, пеллетах, отходах древесной и бумажной промышленности, за исключением коксующегося угля.

Модельный ряд отопительных котлов Бренеран

В модельном ряде компании ЗАО Лаотерм находится шесть базовых модификаций печи Бренеран. При выборе подходящего теплогенератора, следует ориентироваться на характеристики оборудования, указанные производителем в технической документации:

АОТ 19 – в конструкции присутствует 8 пар конвекционных труб. Мощность печи 35 кВт. Модель справляется с нагревом помещений с объемом 1000 м³. Общая масса конструкции без дров 240 кг. В топку можно загрузить топливо до 200 кг. Отопительная газогенераторная печь на дровах Бренеран, длительного горения АОТ 19, оптимально подходит для обогрева жилого здания, имеющего несколько этажей и комнат.

АОТ 16 – еще одна производительная печь, подходящая для обогрева помещений до 600 м³. Масса конструкции при пустой топочной камере достигает 190 кг, что при монтаже потребует изготовления фундамента. Модель оптимально подходит для промышленных целей. На основе печи Бренеран АОТ 16, устанавливают воздушное отопление нескольких изолированных друг от друга помещений.

АОТ 14 – в серии представлены два типа оборудования, отличающихся по наличию стеклянной дверцы из жаропрочного стекла. Модель со стеклом предназначена для установки под облицовку кирпичной кладкой, с имитацией под камин или русскую печь. Максимальная производительность 18 кВт, что более чем достаточно для полноценного обогрева помещений с 180 м² или объемом до 400 м³.

АОТ 11 – начиная с этой серии, производитель Лаотерм предлагает печи, более адаптированные для бытовых, чем промышленных условий. Небольшие габариты котла позволили уменьшить его вес до 100 кг, и при этом сохранить высокую производительность 11 кВт. Печь справиться с обогревом одной большой комнаты или зала с объемом 200 м³. Установив систему воздуховодов для отдельных помещений, котел АОТ 11 способен протопить целый дом с площадью около 100 м².

АОТ 08 – небольшая, габаритная, но при этом производительная печь, оптимально подходящая для обогрева неотапливаемых помещений: дач, гаражей, теплиц. Вес конструкции, при пустой топочной камере, составляет всего 70 кг. Для улучшенной циркуляции нагретого воздуха, на корпусе присутствует 7 конвекционных каналов. В серии предлагаются модели со стеклянной дверцей и без нее. Максимальная производительность 8 кВт, объем отапливаемого помещения 140 м³.

АОТ 06 – бытовые твердотопливные воздухогрейные котлы длительного горения на дровах Бренеран АОТ 16, предназначены для эффективного и быстрого обогрева помещений, с общим объемом до 100 м³. Модель с успехом используется для отопления отдельных комнат. Мощности печки не достаточно для подключения системы воздуховодов. В серии представлены модели со стеклянной и цельнометаллической дверцей.

Для удобства потребителей, компания Лаотерм, в полном названии моделей приводит типоразмеры печей, от 01 до 04. Этот параметр влияет на количество конвекционных труб и габариты конструкции.

Стоимость печей Бренеран

Цены на пиролизные отопительные котлы на твердом топливе Бренеран, делают приобретение подобного оборудования доступным практически для любой категории населения. Что влияет на себестоимость котла?

Производительность – самая мощная модель АОТ 19, обойдется около 38 тыс.руб, маленький бытовой теплогенератор всего в 10 400руб.

Наличие топочной двери со стеклянной вставкой – такая функция предусмотрена в моделях АОТ 06, 08, 11 и 14. Наличие вставки увеличивает стоимость конструкции, приблизительно на 1000 – 1500 руб.

Производитель печей специально поддерживает одинаковую стоимость для печей во всех фирменных магазинах компании, чтобы уменьшить вероятность приобретения суррогата. По заверениям представителей Лаотерм, печь по более низкой стоимости, является подделкой.

Как сделать своими руками?

Теперь попытаемся разобраться, как сделать такой газогенератор на дровах собственноручно. Сначала рассмотрим, что нам понадобится, после чего попробуем разобраться в процессе изготовления данного устройства.

Подготовка

Итак, для создания газогенератора самому потребуется приготовить:

  • использованный баллон из-под газа;
  • бочка, из которой будет сделан корпус газогенератора;
  • сварочный аппарат;
  • несколько шурупов;
  • клапаны и фильтры для газоочистки, что можно приобрести в специализированных магазинах.

Кроме того, потребуется подготовить чертежи модели, которая заинтересовала. Их использованием не стоит пренебрегать, ведь они позволяют максимально точно подогнать все необходимые компоненты друг другу и уберегут от каких-либо ошибок и необязательных промахов. Поэтому лучше иметь их под рукой и перед непосредственным началом работ внимательно с ними ознакомиться.

Для создания корпуса потребуется подготовить уголки и предварительно раскроенную и нарезанную по шаблонам листовую сталь. Для бункера следует приготовить листовой прокат. А также понадобится жаропрочная сталь, из которой делается камера сгорания. Для горловины камеры сгорания нужны асбестовые прокладки, которыми она отделяется от корпуса.

Схема изготовления

Попробуем разобраться, как же осуществляется сборка газогенератора на дровах своими руками. Итак, для начала производится сборка корпуса из заранее подготовленных стальных листов, которые соединяются между собой при помощи сварки. После этого снизу следует приварить ножки.

На втором этапе производится создание бункера. Его форма может быть какой угодно. После того как он будет сделан, его нужно поместить в корпус и обязательно закрепить внутри при помощи болтов. Его следует дополнить крышкой.

На следующем этапе потребуется установить емкость в нижней области бункера, что будет отсеком сгорания. Его как раз можно вырезать из использованного баллона для газа. Тут следует быть осторожными и перед проведением работ с баллоном наполнить емкость водой, чтобы случайно остатки газа не взорвались. Верхнюю часть срезаем, а оставшуюся делаем отсеком для сгорания.

На следующем этапе требуется создать короб для распределения кислорода. Его монтаж происходит за корпусом. На выходе из него устанавливают клапан обратного типа.

Колосник делается из чугуна. Предпоследним этапом будет создания приспособления для подачи кислорода и газоотвода. Они должны быть установлены сверху и снизу газогенератора соответственно. А последним этапом будет монтаж дымохода.

Особенности исполнения, составные части, функционал

Агрегат представляет собой механизированное устройство, работа которого предусматривает продуцирование газа из всевозможных видов твердого топлива – дров, угля, смесей. Полученный ресурс применяется в различных целях: направляется на отопление жилья, используется как топливо для автомобиля, находит применение в обеспечении работы электростанций. Устройство газогенератора на дровах базируется на узлах, описанных далее.

Корпус

Изготавливается из листов стали, которые соединяются сварочным способом. Чаще всего встречаются модели цилиндрической формы. Притом среди самодельных агрегатов немало и генераторов газа прямоугольной конфигурации. Корпус оснащается ножками, которые приварены к днищу.

Бункер

Емкость установлена внутри корпуса и представляет собой камеру для загрузки топлива. Отсек по форме повторяет геометрию корпуса, в его изготовлении применяют малоуглеродистую сталь.

Камера сгорания

Отсек можно увидеть в нижней части корпуса, он необходим для поддержки процесса горения. Узел изготавливают из жаропрочной стали, в некоторых моделях рабочую поверхность выполняют с применением керамики. Для крекинга смол в дальнем сегменте отсека оборудуется горловина из жаропрочной хромистой стали.

Как выглядет газогенератор своими руками

В средней части камеры сгорания расположены фурмы, по которым подается воздух. Конструкция предусматривает калиброванные отверстия, которые соединены с воздухораспределительной коробкой. Обратный клапан на выходе из воздухораспределительной коробки препятствует утечке горючей массы из газогенератора.

Колосниковая решетка

Колосник из чугуна расположен в нижней части корпуса газогенерирующей установки на дровах и служит для поддержки раскаленных углей. Средняя часть конструкции подвижная, что необходимо для чистки решетки от шлаков. Для поворота колосника применяют специальный рычаг.

Загрузочные люки

Конструкция предусматривает герметично закрывающиеся крышки с продуманным функционалом. Особенности верхнего загрузочного люка:

  • откидывается горизонтально;
  • оснащается уплотняющим асбестовым шнуром;
  • крепление дополнено специальным амортизатором.

В случае избыточного давления внутри камеры крышка люка приподнимается при помощи рессоры.

Боковая поверхность корпуса также оборудована верхним и нижним загрузочными люками:

  • верхний люк применяется для добавления твердого топлива в зону восстановления;
  • нижний люк предназначен для удаления золы.

Газ отводится через патрубок, который соединен с трубой газопровода. Перед тем, как выводить его за пределы генератора, используют потенциал горячего газа для подсушивания топлива в камере загрузки. Так, отводящий газопровод прокладывается по кольцевой линии вокруг камеры, что охватывает периметр между корпусом и бункером. Отбор газа выполняется в зоне восстановления, чаще всего в верхней половине агрегата газификации, но также возможно отведение ресурса и из нижней части корпуса.

Фильтры

На выходе из генерирующей установки газ поступает в фильтрующие устройства, которые располагаются за корпусом газгена. Фильтры представляют собой трубчатые конструкции с соответствующим очищающим наполнителем. Перед поступлением в фильтр тонкой очистки необходимо охладить газ, для чего применяется специальный охладительный отсек. Далее очищенный газ направляется в смесительную установку для смешивания с воздухом.

Устройство агрегата

Конструкция газогенераторного котла представляет собой печь с двумя камерами, которые разделены чугунными решетками. Первая камера предназначена для пиролиза дров, а вторая — для сжигания выделяемого газа. В некоторых конструкциях газовые камеры соединены с кухонными плитами. Основными деталями такого устройства являются:

  • форсунка;
  • вентилятор;
  • контроллеры;
  • воздуховодные каналы;
  • водяные патрубки;
  • дымоход.

Читать подробнее: дымоход своими руками.

В данном видео рассмотрим принцип работы газогенераторных котлов:

Кроме этого, для обеспечения безопасной эксплуатации котлового оборудования в конструкции находятся: предохранительные клапаны, датчики измерения давления, регуляторы подачи воздуха. Общий контроль и регулировка эксплуатационного процесса проводится с помощью электронного блока управления. Некоторые модели котлов обладают дистанционным управлением.

Популярные модели печей длительного горения

Самые популярные печи длительного горения в нашей стране: канадская «Булерьян» и российские «Бренеран» и «Профессор Бутаков».

Булерьян» производится из стали и имеет бочковидную форму. Топка в два яруса, с трубами-воздуховодами, сборника золы нет. Воздуховоды дают возможность отапливать соседние помещения.

Булерьян

Канадские отопительные приборы работают в двух режимах: растопки и длительного горения. При растопке (примерно полчаса) печка и помещение прогревается, потом включается второй режим — топка полностью наполняется дровами, дверца закрывается, уменьшается поток воздуха. Одна закладка горит 10−12 часов. Дров «Булерьян» требует мало, но они должны быть сухими. Использование других видов топлива не допускается. К неудобствам можно отнести необходимость в утеплении дымохода и неполное сгорание генераторного газа.

Бренеран

Отечественное оборудование «Бренеран» почти не отличается от канадского «Булерьяна». На конвекционные трубы можно надеть алюминиевые рукава для обогрева смежных помещений. Но теплопотери из таких труб достаточно большие. Поэтому специалисты рекомендуют надеть на «Бренеран» кожух, смонтировать коллектор и потом разводить трубы в соседние помещения. Серийно коллекторы и кожухи не производятся, а изготовленные на заказ по стоимости почти не отличаются от цены отопительного прибора.

Основной недостаток «Бренерана» — дымовой патрубок с тройником и сборником конденсата на стенке. Сборник-стакан практически невозможно сделать герметичным, поэтому конденсат попадает в помещение.

Бренераны» производятся разных размеров, что позволяет подобрать печку для помещения любого объема. Модель «Аква-Бренеран» позволяет подключить водяное отопление. Но холодная вода охлаждает газы, увеличивается объем конденсата, время длительного горения сокращается.

Профессор Бутаков


более сложной становится чистка трубы

Профессор Бутаков» производится разных размеров. Но длительное горение менее продолжительно, чем у «Бренерана» из-за колосников в топке.
