Особенности изготовления фундамента под печь в баню

Технические требования

Фундамент для отопительного элемента может быть изолированным или соединенным с общим фундаментом, но независимо от этого, оно должно соответствовать ряду технических требований:

1. Неподвижность — фундамент должен быть устойчивым, не смещаться при больших нагрузках.
2. Устойчивость к резким перепадам температур. Фундамент не должен изменять своей целостности при промерзании или нагревании. Даже при наличии теплоизоляции, бетон нагревается от раскаленных печных кирпичей.
3. Высокая прочность. Конструкция должна выдерживать большие нагрузки, чтобы не деформироваться от массы печи, собственного веса.

Если основание изолированно от фундамента постройки, оно должно углубляться более чем на 50 см. Закладывать дополнительное основание под печь нужно на этапе проектирования бани. При этом нужно учитывать ряд факторов:

• рельеф местности;
• размеры, массу отопительного элемента;
• степень промерзания грунта;
• уровень грунтовых вод;
• свойства верхних слоев почвы.

Учитывая эти факторы, можно сделать долговечное основание, которое не будет разрушаться под собственным весом, воздействием внешних факторов.

Виды фундамента для печки в бане

Фундамент для банной печки является обязательным элементом. Это объясняется тем, что печь металлическая или кирпичная оказывает значительную нагрузку на пол в бане. Отсутствие прочной основы приведет к деформации и разрушению конструкции пола и самой печи. Следовательно, параллельно с основным фундаментом для бани необходимо продумать обустройство основания для печки.

В большинстве случаев используется следующие виды фундамента под банную печь:

• Монолитное бетонное основание считается самым популярным, заливается одновременно с основным фундаментом или в качестве отдельной конструкции. Глубина заложения такого основания для банной печи не должна быть большой, поэтому в большинстве случаев делают подсыпку из песка, щебня или бута.
• Кирпичное основание также представляет собой монолитную плиту, выложенную из нескольких рядов кирпича. Прочностные характеристики такого фундамента находятся на высоком уровне, как и у бетонного основания, но с некоторым преимуществом. В частности речь идет о возможности демонтажа при необходимости. Однако следует учитывать, что на проблемном грунте, склонном к сезонным подвижкам, целостность такого фундамента может быть нарушена.
• Столбчатый фундамент можно назвать редкостью, его возводят в том случае, когда вышеперечисленные варианты не подходят.

Подготовительные работы

Перед началом работ нужно определить характеристики грунта: прочность, глубину промерзания, пучинистость и др. От этого будет зависеть глубина постройки конструкции.

В песчаном или сухом грунте он должен погружаться примерно 80 см. В пучинистой почве бетонировать обязательно нужно на глубине, большей глубины промерзания, которая может достигать 120 – 150 см. Если планируется строить кирпичную каменку, то этим правилом пренебрегать ни в коем случае нельзя.

Далее нужно выкопать котлован. Его размеры должны с каждой стороны быть больше, чем сам фундамент. Это необходимо для того, чтобы после заливки бетона и демонтажа опалубки пустоты между бетоном и стенками котлована засыпать песком или гравием.

В будущем данное заполнение смягчит воздействие подвижных слоев грунта на стенки конструкции.

В каких случаях применяется основание из плит?

Технология строительства предполагает большой объем работ, связанных с:

• извлечением грунта,
• монтажом армирующего каркаса,
• уплотнением бетонной стяжки и т.д.

При этом баня на плитном фундаменте прослужит десятилетиями даже на таких проблемных участках, как торфяники, заболоченные места и другие нестабильные грунты.

Высокая несущая способность монолитного фундамента позволяет строить бани из:

• бруса,
• кирпича,
• бетона,

а также достраивать второй этаж.

Плюсы и минусы

В отношении выбора плитного основания под баню, технология будет иметь следующие преимущества:

1. «Плавающий» фундамент поднимается и опускается вместе с грунтом, на который действуют морозные силы пучения, поэтому сооружение в процессе эксплуатации не испытывает дополнительные нагрузки, связанные с геологическими особенностями участка.
2. За счет большой опорной площади плитное основание имеет значительную несущую способность, что делает его эффективным для строительства бань с массивными стенами и тяжелыми печами.
3. Длительный срок эксплуатации – от 70 лет.
4. Возможность строительства своими руками.

Ограничения по выбору плитного фундамента под баню:

• большой расход строительных материалов;
• трудоемкость работ;
• необходимость аренды спецтехники;
• неэффективность строительства на участках со сложным рельефом.

Высота печного фундамента

Варианта тут три:

1. ниже уровня пола;
2. на одном уровне;
3. выше.

Вопросы могут возникнуть только насчет того, зачем делать основание печи ниже чистового уровня пола. Ответ состоите из двух частей:

• Чтобы воздух для горения забирался из подпола. Тогда печь, если есть желание можно топить из парилки, а не из комнаты отдыха или предбанника: кислород в помещении не выжигается, так как «тянется» из- подпола. Только в фундаменте должны быть вентиляционные отверстия, обеспечивающие поступление воздуха.
• Чтобы пол был теплый. Несмотря на усиленную циркуляцию в подполе, полы при таком расположении печи прогреваются быстро. Тогда никаких проблем с холодным полом, будь он хоть деревянным, хоть бетонным, не будет.

Как организовать подачу воздуха для горения из подпола

Также, бонусом, при таком расположении идет отсутствие проблем с просушкой пола. Только это справедливо только при правильно сделанном водоотведении и гидроизоляции пола.

Работать все будет в том случае, если поддувало будет находится  ниже уровня чистового пола. Если фундамент сделан на одном уровне с полом или выше, а забор воздуха необходимо организовать из подпола, металлическую печь модернизируют (на фото вариант справа). В боковину вваривают толстостенную металлическую трубу с шибером. Заслонкой регулируют уровень подачи воздуха и интенсивность горения

Только обратите внимание, что при нарушении целостности печи, ее снимают с гарантии (если есть)

Более подробное изображение переделок печи

Точно также — ввариванием трубы  — решаются проблемы с горением уже установленной печи. Проблемы возникают из-за нехватки кислорода. А оно спровоцировано нынешними технологиями: для уменьшения теплопотерь и расходов на отопление мы делаем дома и бани — термосы. Если забыть сделать вентиляцию или сделать ее недостаточно эффективной, то печь горит плохо. Тут, правда,  есть вариант, не требующий вносить изменения в печь: трубу, идущую от вентиляционного отверстия в фундаменте, выводят в районе поддувала. Иногда достаточно подвести под доски, иногда нужно выводить вровень с полом или чуть выше. Не самый лучший и эстетичный вариант, но печь будет гореть нормально.

Обратите внимание, что если фундамент печи находится вблизи от основания бани (дома), необходимо делать их несвязными. Это означает, что они не должны касаться друг друга

Между ними должен  быть зазор не менее 5 мм для железной печи и 50 см доя кирпичной. В случае с железной печью зазор можно заполнить слоем теплоизолятора (базальтового картона).

Как правильно залить фундамент под баню: что нужно сделать до заливки

Перед заливкой фундамента необходимо произвести ряд работ, которые обеспечат качественную подготовку и облегчат в дальнейшем процесс заливки.

Подготовительные работы

Выбирать нужно с умом и с учетом требований градостроительных норм: беря в расчет необходимые отступы от границ участка, канав и других построек.

Если участок имеет растительность, то его необходимо очистить ото всех насаждений на предполагаемом месте возведения фундамента и прилегающей к нему территории.

Разметка под фундамент

На выбранной и расчищенной территории с помощью подручных материалов:

• кусков арматуры, деревянных кольев и иных средств, которые смогут сыграть роль опорных точек;
• бечевки, капронового шнура, сигнальной (ограждающей) ленты и пр.

Определяются ключевые точки, отмечаемые кольями, которые по периметру соединяются веревкой, таким образом осуществляется разметка под фундамент. Размечаются внешние границы соответствующие предполагаемым размерам бани, либо их превосходящие. Внутренние границы размечаются для ленточных, столбчатых и прочих типов фундамента, за исключением монолитного.

Земляные работы

Необходимо снять весь плодородный слой почвы, либо осуществить выторфовку. Этот этап заключается в выемке мягких слоев грунта, которые могут иметь подвижность. Такая выемка, как правило, осуществляется до твердых слоев грунта. Дополнительно это служит гарантией удаления большинства органических элементов и веществ под баней.

Подушка

После снятия мягких слоев почвы на месте фундамента появляется значительное углубление, которое в ряде случае будет заполняться водой. Поэтому необходимо устроить подушку под фундамент. Чаще всего подушка отсыпается из песка или гравия, либо послойно (сначала песок, потом гравий). Песчаную подушку рекомендуется проливать водой, либо обрабатывать с помощью вибрационной плиты, для повышения плотности создаваемой подушки. Подушка должна быть выровнена по уровню.

СПРАВКА. Не лишним будет перед отсыпкой подушки постелить слой геоткани, это обеспечит дополнительную фиксацию грунта, а также гарантирует, что отсыпка не «уйдет» под землю или её не вымоет дождями.

Установка опалубки

Опалубка представляется собой каркас (чаще всего изготавливается из досок, допускается применение шифера и фанеры) под отливку фундамента, для создания внешних границ фундамента по заранее подготовленной разметке. Она гарантирует правильную форму фундамента для бани, а также будет препятствовать переливу бетона наружу конструкции. Высота опалубки должны быть не ниже уровня предполагаемой заливки бетона.

СОВЕТ. Рекомендуется после монтажа опалубки уложить на дно слой полиэтилена или иного плотного материала, либо изготавливать опалубку с дном.

Армирование

Армирующий каркас изготавливается из металлической арматуры путем начального монтажа вертикальных стоек в землю и дальнейшей укладки горизонтальных арматур (укладываются в 2 и более слоев, в зависимости от толщины фундамента). Прутья в последующем скрепляются перпендикулярно, вяжутся с помощью проволоки.

Сварка арматуры, как правило, не применяется, поскольку конструкция должна быть достаточно пластичной.

Видео

Посмотрите небольшой ролик, как сделана опалубка для свайно-ростверкового фундамента. Заодно можно увидеть, как грамотно связан арматурный каркас:

https://youtube.com/watch?v=pd_sVv39BEU

ВАЖНО! Не допускается установка горизонтальных нижних арматур прямо на подушку, все усиливающие конструкции должны погружаться в бетон со всех сторон.

Основные правила закладки фундамента

Какой бы вариант фундамента под печь вы ни выбрали, и какой бы размер не решили реализовать, существует ряд основных правил, игнорировать которые не стоит:

Фундамент под печь необходимо делать самостоятельным, никак не связанным с основанием всего дома. Почему? Дело в том, что в процессе эксплуатации, дом может дать небольшую усадку. Опускаясь, он не должен потянуть за собой печь, так как это может привести к ее деформации, ухудшению тяги и нарушению технических свойств.

Фундамент под печь отделен от общего

В некоторых случаях можно частично объединить два основания, соединив их одной стеной.

• Если оба фундамента (для дома и для печи) располагаются близко друг от друга, нужно выполнить между ними песчаную засыпку толщиной в 50 мм.
• Если фундамент под общий дом ленточный, то основание под печь ни в коем случае не должно стенками соприкасаться с этим фундаментом.
• Выбирая место под печь и, соответственно, фундамент, следует не только полагаться на пожелания, но и на такие факторы, как: расположение дверей, окон и балок кровли. Следует учитывать расположение дымохода, чтобы труба при возведении печи не попала в перекрытия и балки.
• Рассчитывая размер и глубину фундамента, обязательно учитывайте тяжесть перекрытий и вес печи вместе с дымоходом.

На размеры фундамента влияют не только габариты печи, но и плотность грунта, на котором он возводится. Основную нагрузку в печи обычно создает дымовая труба, поэтому проектируя печь, необходимо отнести ее ближе к центру основания. Это поможет избежать асимметричной нагрузки и преждевременной неправильной усадки печи.

Иногда, при проектировке очень большой и массивной печи с каменным дымоходом, печники выполняют отдельное основание под трубу.

Также выбор фундамента зависит от материала печи. Для металлической конструкции и каменной он будет разным по глубине, весь масса кирпичной печи составляет не менее 400-500 кг, в то время как металлическая печь весит примерно 150 кг.

Как посчитать вес каменной печи

В принципе, для небольшой металлической печи можно отдельно и не обустраивать фундамент, особенно если она возводится в доме, который стоит на плиточном монолитном основании.

Плотность грунта и степень его промерзания играют не последнюю роль в определении размеров фундамента. Климат в России сопровождается достаточно суровыми зимами практически на всей ее территории. Поэтому фундамент под печь должен закладываться на всю глубину промерзания грунта.

Большое значение имеет также тип почвы.

Виды грунта

Она бывает трех типов:

• глина;
• супесь;
• суглинок.

В местах, где преобладает большое количество рек, водоемов, озер встречаются, как правило, осадочные виды грунта. Здесь строительство фундамент под печь и дом лучше доверить профессионалам, так должны быть проведены расчеты точки прохождения вод.

В Центральной России очень распространен тип почвы суглинок, который представляет собой смесь из песка и глины. В нем преобладает именно глина, поэтому такая почва менее пластична.

Суглинок

Возведение фундамента на таком грунте обычно связано с хлопотами и дополнительными проблемами, так как в сухом состоянии суглинок рассыпчатый, при наступлении морозов начинает «пучиниться», а при большом количестве осадком становится вязким.

Глинистая почва

Поэтому в этом случае, глубину закладки фундамента под печь необходимо делать выше точки промерзания.

А вот в лесных районах, напротив, необходимо закладывать фундамент под печь ниже точки промерзания грунта и обустраивать основание нужно на песчаной подушке, толщиной в 60-90 см.

Одним из самых надежный типов грунта для возведения фундамента, является гравистый и скалистый, но, к сожалению, иногда приходится возводить дом и печь на неустойчивом. Грамотное возведение надежного фундамента поможет нивелировать этот факт.

Плитный фундамент на столбчатой опоре для банной печки

Применяется на сильно пучнистых и глинистых грунтах или в случае изрядной глубины промерзания почвы. Также можно строить на сухих почвах, чтобы сэкономить стройматериалы.Придерживайтесь следующего порядка работы:

• Удалите грунт внутри разметки на 150 мм.
• По углам пробурите цилиндрические отверстия диаметром 20 см (4 шт.), глубина которых ниже уровня промерзания на 30-50 см. Колодцы не должны выходить за пределы разметки.
• Насыпьте в колодцы щебень слоем 10 см и утрамбуйте.
• В отверстия установите свернутый в цилиндр рубероид, который будет служить опалубкой и гидроизоляцией столбов.
• Изготовьте из прутка каркас для колодцев и котлована, установите их на штатные места. Для каркаса подойдет арматура или проволока диаметром 8 мм.
• Приготовьте бетонный раствор (пропорции см. выше) и залейте котлован. Вначале заполните бетоном колодцы и утрамбуйте его вибратором, затем котлован. Заливайте все без перерывов, чтобы столбы и плита образовали монолит.
• После застывания бетона, приблизительно через месяц, гидроизолируйте фундамент любым способом. Для получения прочного бетона ежедневно увлажняйте его.

Классификация

Основания, применяемые для установки в бане отопительных агрегатов, отличаются следующими моментами:

• уровнем заглубления в почву;
• конструктивными особенностями;
• материалом, применяемым для изготовления.

По степени заглубления опорные конструкции классифицируются на следующие виды:

• Заглубленные в почву не меньше, чем на глубину промерзания. Позволяют выполнить установку печи массой более 2 тонн. Представляют монолитный бетонный массив высотой около 1 метра, сформированный на уплотненной подушке из щебня.
• Глубина заложения составляет не более 0,7 м, позволяет обеспечить устойчивость конструкций массой до 1,5 тонн. Основание формируется в приямке, заполненном уплотненным песком, камнями, щебнем, бетоном, уровень которого превышает на 15 см нулевую отметку.

Фундамент для печи в баню отличается особенностями конструкции, может быть выполнен в виде:

ленты, повторяющей конфигурацию отопительного устройства. Применяется для малогабаритных и массивных отопительных устройств. Строительство ленточной основы – трудоемкий и затратный процесс;

На осадочном грунте можно устраивать любой фундамент

• армированной монолитной плиты, строительство которой не требует значительных денежных вложений, трудовых затрат. Плита восприимчива к перемещениям почвы, применяется на непучинистых грунтах для установки печей с большим весом;
• бетонного основания, установленного на опорных элементах. Основа столбчатого типа позволяет обеспечить надежную установку на песчаной почве и грунте, подверженном пучению, имеющем высокую концентрацию глины;
• опорной поверхности, установленной на винтовых сваях. Конструкция позволяет сэкономить на земляных мероприятиях, бетонных работах. Обладает высокой несущей способностью, устойчивостью к сжимающим нагрузкам, характеризуется минимальной усадкой.

В качестве материала применяется:

• Бетон, представляющий оптимальный вариант материала для массивной печи.
• Кирпич, используемый для легких печных устройств с небольшими габаритами.
• Бутовый камень, являющийся бюджетным материалом для того, чтобы изготовить фундамент под печку в баню.

Рассмотрим детально, как самостоятельно построить различные типы фундаментов для установки отопительного устройства в бане.

Основу для печки удобнее закладывать в одно время с устройством фундамента бани

Постройка под металлическую печь

Если вы решили установить в бане металлическую печку какого-то известного изготовителя, сделанную из легкой листовой стали, то фундамент строить все равно придется, даже если вес печи не превышает 150 кг.

В этом случае строительство выполняется так:

• Выкапывается яма глубиной 50 см. На его дно равномерно засыпается щебень и утрамбовывается. Толщина слоя щебня должна составлять 25 – 30 см.
• Далее подготавливается раствор жидкой консистенции. Для этого необходимо взять цемент и песок в соотношении 1:4, залить водой и перемешать. Щебень заливается раствором и оставляется на сутки. Примерно столько времени ему потребуется для застывания.
• На уже сухую поверхность укладывается несколько слоев рубероида, который будет выполнять функцию гидроизоляции.
• Далее идет подготовка раствора и заливка верхнего слоя бетона. Для этого берут цемент, песок и мелкий гравий в пропорциях 1:2,5:4. Все это перемешивают с водой и заливают в котлован. Толщина этого слоя должна составлять примерно 25 см.
• С помощью деревянного бруса поверхность выравнивают, чтобы был полностью горизонтальным. Для контроля можно использовать строительный уровень.
• По истечению 5 – 6 дней можно начинать выкладывать кирпичное основание. Оно должно быть выше уровня чистого пола примерно на 10 – 15 см. Для кладки используется обожженный красный кирпич. Основание можно выполнить и с бетона, но тогда придется сооружать опалубку из досок.
• На готовое основание можно устанавливать металлическую печку.

Какой вариант лучше всего выбрать?

Здесь на выбор влияет несколько факторов. Для обустройства большого помещения общественной бани потребуется выполнение монолитного фундамента или свайного при строительстве на болотистых или насыпных почвах.

При этом не потребуется вообще делать основание, если устанавливается маленькая каменка для парной из стали или выложить 2-3 рядка огнеупорного кирпича сверху готового бетонного пола. Ускорит изготовление фундамента под большую печку на столбах. Такой конструкцией можно оборудовать парную в старой бане, убрав деревянный пол по контуру будущей основы и пробурив 4 отверстия в грунте.

Нужно ли утеплять?

На этот вопрос однозначно ответить нельзя. В некоторых ситуациях дополнительное утепление лучше сделать, в других он не нужен:

1. Основание утеплено, полы не имеют утеплителя. В такой ситуации тепло, которое исходит от печи, будет прогревать полы. Для отопления понадобится больше дров, но в помещении находиться будет комфортно.
2. Полы с утеплителем, основание не имеет утепления. В такой ситуации необходимо сделать дополнительное утепление. Если этого не сделать, для прогрева помещений понадобится большое количество дров, а полы так и останутся холодными.

При изготовлении печи для бани для нее нужно сделать надежное основание. Вид фундамента, его размеры, заглубление зависит от разных факторов. Если не учесть хотя бы один из них целостность конструкции может нарушиться, печное оборудование сместится в сторону. Это может привести к разрушению печи, возникновению пожара, наполнению помещения дымом.

Подготовка к установке

Торопиться с установкой нового агрегата на место не стоит. Перед тем, как поставить печку в бане, её нужно хорошо протопить на открытом воздухе, загрузив каменку. Делается это по двум причинам.

Во-первых, краска, которой покрывают металлический корпус, окончательно схватывается только при высокой температуре. При этом она частично выгорает с выделением неприятного запаха.

Во-вторых, камни для бани часто содержат в своём составе сульфиды, распадающиеся при высокой температуре на окислы серы. В свою очередь, при соединении с водой превращаются в кислоты. Пары серной кислоты не просто неприятно пахнут – они очень опасны для здоровья. Но сульфиды довольно легко выгорают, поэтому и желательно протапливать печь на улице до полного исчезновения запаха серы.

Так выглядит камень с вкраплениями сульфидовИсточник parilochka.com

Если стоит задача, как установить печь в бане с топкой из предбанника своими руками, то при наличии перегородки между ним и парным отделением часть её придётся вырезать. Если перегородки нет, лучше сразу возвести её из негорючего материала, например, из красного кирпича. Или выложить кладку до нужной высоты, а продолжить брусом.

Размеры проёма в горючей перегородке под топливник тоже берутся не «с потолка», а определяются в зависимости от мощности теплового агрегата. С печами заводского изготовления все просто: эти параметры указываются в паспорте на изделие. Уменьшать их нельзя, а увеличивать – сколько угодно.

Мощность самодельной печки определить затруднительно. В таких случаях проем делают таким, чтобы от топки до деревянной стены оставалось 25-35 см при условии её защиты по контуру теплоизоляционным материалом: полосой асбестового картона, базальтовой ваты и т.п. Если такая защита не предусмотрена, это расстояние увеличивают до 40-50 см.

Вырезанный в перегородке проем под выносную топкуИсточник vsaunu777.ru

Фундамент для печи в бане своими руками

Существующие строительные нормы требуют, чтобы печи для бани устанавливались на прочное и надежное основание. Сделать фундамент под печку в бане своими руками несложно, однако для этого нужно соблюдать все существующие правила.

Первое, на что нужно обратить самое пристальное внимание, – габариты печной конструкции и ее вес. Именно от этого зависит, какой постамент предстоит использовать в качестве основания

Если он будет недостаточно прочным, печная конструкция с течением времени может начать разрушаться, что повлечет проблемы при эксплуатации банного комплекса.

Размер фундамента под печь в баню

Большинство пользователей сталкивается со сложностями при определении габаритов фундамента под печь. Однако на конкретную величину оказывает влияние множество факторов. Основной из них – масса печи. При возведении кирпичного или каменного варианта нужно учитывать, что вес после кладки будет составлять около 8 т во влажном состоянии, 4 т – в сухом. Следовательно, размер фундамента должен быть максимально большой, чтобы выдерживать указанный вес.

Для определения требуемой глубины котлована под фундамент нужно учитывать следующие моменты:

• глубина промерзания грунта;
• тип почвы и ее склонность к пучению;
• масса печной конструкции;
• расположение подземных вод, высота их подъема в весенне-осенний период.

С учетом всех указанных критериев, эксперты рекомендуют выкапывать котлован бани глубиной 80-100 см, если в почве содержится большое количество песка. Для грунта, склонного к пучению рекомендуемый размер котлована – 1,5-2,5 м (конкретное значение зависит от глубины промерзания грунта на местности). Для скальной почвы показатель составляет минимум 80 см.

Как залить фундамент под печку в бане

Так как печь представляет собой довольно массивную конструкцию с большим весом (исключение составляют металлические варианты, масса которых редко превышает 150 кг), особое значение уделяют заливке фундамента. Процедура заливки фундамента под печь в бане осуществляется в несколько этапов:

1. Формирование котлована. Первым делом нужно выкопать яму, размер которой будет на 10-15 см превышать габариты печи по периметру конструкции.
2. Укладка подушки фундамента. В качестве подушки выступает мелкий щебень, уложенный на дно котлована примерно на 30 см. Камень нужно тщательно утрамбовать, чтобы конечный слой щебня был минимум 30 см.
3. Далее на слой щебня укладывают битый кирпич или натуральный камень. Этот слой также подвергается утрамбовке, после чего возникшие пустоты между камнями засыпают щебнем.

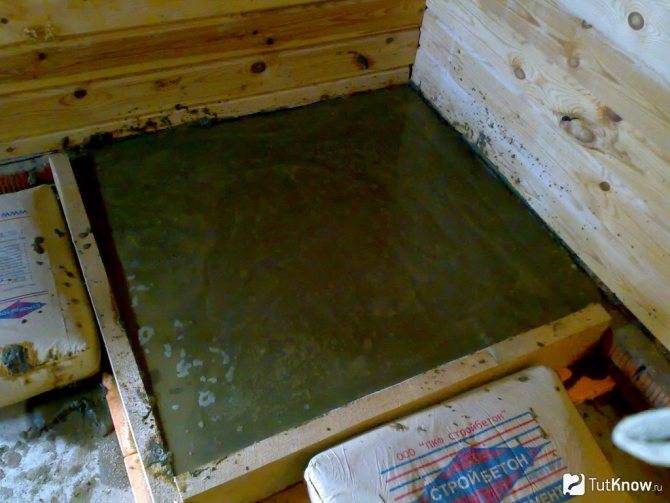

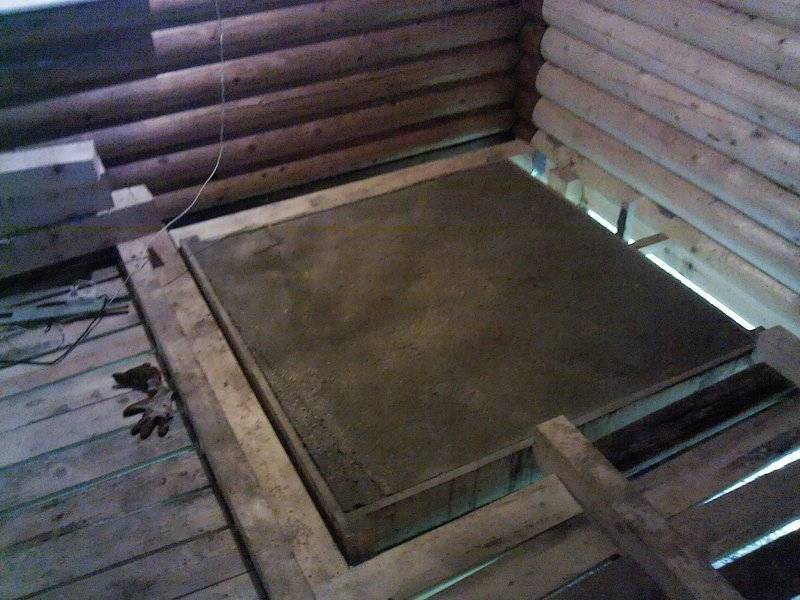

4. После этого котлован заполняют бетонной смесью. Для ее приготовления нужно брать мелкозернистый песок, цемент с маркой не ниже 400 и очищенную воду.

После заливки фундамента необходимо несколько недель, чтобы он полностью застыл. Все это время его нужно тщательно смачивать водой, что сделает основание более прочным, придаст ему дополнительные эксплуатационные характеристики.
