Что представляют собой лаги
Балки, продольно и поперечно расположенные на черновом основании в помещении, называют лагами. К ним крепят доски, формирующие деревянный пол. Для изготовления лаг используется сухая первосортная древесина, которую нужно просмолить, произвести ее обработку антисептическими и огнезащитными средствами, а также составами от порчи материала грызунами и насекомыми.

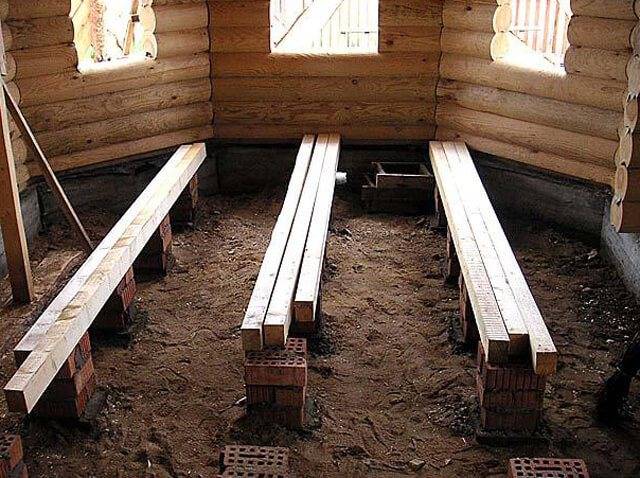

Лаги, изображенные на фото, выполняют следующие функции:
- создается ровная поверхность пола и правильно перераспределяется нагрузка на фундамент;
- между черновым основанием и обратной стороной напольной доски образуется воздушный зазор;
- пространство между ними можно заполнить звуко- и теплоизоляционными материалами, что приводит к снижению шумовой нагрузки и уменьшает потери тепла;
- благодаря их установке, имеется возможность быстро заменить пришедший в негодность элемент напольного покрытия.
Деревянные балки перекрытия — размеры и нагрузки
Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.
MaxinovaПользователь FORUMHOUSE
У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.
И подобный случай далеко не единственный.
елена555Пользователь FORUMHOUSE
Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.
Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.
Leo060147Пользователь FORUMHOUSE
Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:
- Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
- Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.
При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.
Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.
За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):
Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.
Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.
Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
Информация
Балка с любым поперечным сечением – это основополагающий элемент объемных конструкций, а деревянная балка – важный компонент зданий и сооружений. Постоянные и временные перекрытия и консоли повсеместно выполняются из брёвен, бруса или собранных в пакет досок.
Балки способны успешно воспринимать статические и динамические нагрузки: работающий человек, оборудование и имущество, интерьер и мебель уверенно размещаются на перекрытии. Предварительный расчёт прочности как оценка несущей способности призван обезопасить возводимое сооружение от поломки и придать ему необходимую жесткость – основу долговечности.
Стандартная оценка заключается в применении специализированных методик расчёта. Для этого потребуется комплексное знание механики, сопротивления материалов и других инженерных тонкостей. Гораздо проще и быстрее – провести расчет деревянной балки онлайн, с помощью отдельного инструмента в виде простого калькулятора.
Проверка балки на прогиб теперь выполняется за считанные секунды – что кардинально ускоряет работу специалиста и снижает затраты времени.
Возможности инструмента
Калькулятор прогиба деревянной балки позволяет оценить основные параметры планируемого пролётного элемента:
- размеры поперечного сечения;
- длину самой балки;
- её прогиб под планируемой нагрузкой.
Параллельно учитывается сорт древесины, что немаловажно из-за прямой зависимости между качеством пиломатериалов и механическими свойствами изделия. Точность величины прогиба как отклонения от прямолинейности зависит от типа закрепления расчётного элемента
Жёсткая заделка обоих концов, наличие шарнирных соединений или вовсе свободный конец означают разное поведение материала балки
Точность величины прогиба как отклонения от прямолинейности зависит от типа закрепления расчётного элемента. Жёсткая заделка обоих концов, наличие шарнирных соединений или вовсе свободный конец означают разное поведение материала балки.
Мастеру достаточно понять, как будет закрепляться каждый элемент перекрытия, измерить геометрию участка и оценить нагрузку – этого хватит для укрупнённого расчёта. Если нет точного значения приходящейся на пол массы, можно применить среднестатистические значения:
- перекрытие между этажами – до 400 кг/кв. метр;
- чердачное перекрытие – до 200 кг/кв. метр.
Порядок расчёта
Сорт пиломатериала.
Оценивается по внешнему виду и наличию дефектов, прописывается в документации по качеству на партию товара.
Для справки: сопротивление сортов древесины Приняты на основании СП 64.13330.2017 “Деревянные конструкции”
- 1-ого сорта – 9 МПа,
- 2-ого сорта – 8.34 МПа
- 3-его сорта – 5.56 МПа.
- Тип заделки концов.
Нужно определить, как будет закрепляться расчётная балка:
Тип нагрузки.
Расчет деревянной балки на прочность онлайн-калькулятор проводит комплексно – для чего важен характер давления.
Линейные размеры сечения.
Необходимо задать размеры поперечного сечения – и определить таким образом мощность балки. Калькулятор работает с наиболее распространёнными типами сечения – прямоугольным и квадратным (при задании одинаковых ширины и высоты).
Длина балки.
Расчет балки на прогиб (изгиб)
Методика определения прогиба балки значительно проще. При распределенной нагрузке, применяется формула:
Прогиб балки (формула): f = (5 × q × l4 ) / (384 × E × I)
- q – величина нагрузки на перекрытие;
- l – величина пролета перекрытия;
- E – модуль упругости;
- I – момент инерции.
Первые два параметра нам известны, модуль упругости для древесины обычно принимается равным 100 000 кгс/м², хотя это и не всегда так, а момент инерции, в зависимости от формы сечения, рассчитывается по разным формулам. Для прямоугольника:
Момент инерции (формула): I = b × h3 /12
- b – ширина балки;
- h – высота балки.
Собирая все в кучу, мы получим итоговую формулу расчета прогиба балки:
Прогиб балки (итоговая формула): f = (5 × q × l4 ) / (384 × E × (b × h3 / 12))
После того, как вы получите искомое значение, нужно сравнить его с величиной допустимого (предельного) прогиба балки в долях от пролета. Этот параметр устанавливается СНиП II-25-80 «Деревянные конструкции»:
| Элементы конструкций | Максимальный прогиб балки, не более |
| 1. Балки междуэтажных перекрытий | L/250 |
| 2. Балки чердачных перекрытий | L/200 |
| 3. Перекрытия при наличии стяжки/штукатурки | L/350 |
Например, для межэтажных перекрытий при длине пролета равной 400 см мы получим условие – 400/250, т.е. предельно возможный изгиб в данной ситуации 1,6 см.
Если ваше значение f превышает его, необходимо изменять сечение балки в большую сторону, до тех пор, пока оно не станет меньше величины предельного прогиба.
Наш калькулятор прогиба деревянной балки сам подберет нужные параметры сечения и избавит вас от сложных громоздких вычислений.
Конечные параметры балки
После того, как вы подберете сечение при расчете на прочность и прогиб/изгиб, можно будет определить минимально допустимые параметры балки.
Предположим, что при расчете на прочность вы получили сечение – 165х150 мм, а при расчете на прогиб – 239х150 мм. Очевидно, что в подобной ситуации следует выбирать наибольшую величину, то есть значение на прогиб, поскольку если вы сделаете ровно наоборот, перекрытие выдержит нагрузку, но очень сильно деформируется и ни о каком ровном потолке не может быть и речи.
В результате расчета несущей способности деревянной балки, мы используем сечение равное 239х150 мм, но тут сталкиваемся с очередной проблемой – балок такого размера серийно никто не производит. В этом случае нужно производить округление обязательно в большую сторону, обычно кратно 50 мм, т.е. нам подойдет балка 250х150 мм. В некоторых ситуациях, можно обратиться к ГОСТ 24454-06, в нем указаны все типовые размеры материалов.
Расчет балки онлайн без знания сопромата – одно из главных преимуществ сервиса KALK.PRO.
Как рассчитать несущую способность и прогиб
Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:
Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква М указывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:
M=(ql 2 )/8
В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:
- Символ q показывает нагрузку, которую способна выдержать доска.
- В свою очередь буква l — это длина одной деревянной балки.
Насколько важно правильно рассчитать прогиб
Этот параметр крайне важен для прочности всей конструкции. Дело в том, что одной стойкости бруса недостаточно для долгой и надёжной службы, ведь со временем его прогиб под нагрузкой может увеличиваться.
Прогиб не просто портит эстетичный вид перекрытия. Если данный параметр превысит показатель в 1/250 от общей длины элемента перекрытия, то вероятность возникновения аварийной ситуации возрастёт в десятки раз.
О качестве и прочности деревянных балок перекрытия
Проектировщики в расчётах балок перекрытия закладывают стройматериалы с заданными характеристиками и нормами эксплуатации, опираясь на законы прикладной механики и сопромата. Зная это, возникает вопрос: как обходились без этих знаний строители индивидуальных домов лет сто назад? При этом построенные ими дома здравствуют и поныне.
Объяснение простое: они оставляли намного больший запас прочности используемым материалам. Чуть позже, советские ГОСТы сознательно рассчитывались и утверждались с большими, иногда до 100% запасами прочности. Это неэкономно, иногда громоздко и вычурно, но надёжность была в приоритете, и всегда останется важнейшим показателем в строительстве. Сегодня подобная практика заменяется точным расчетом деревянной балки — это позволяет не переплачивать за излишнюю, невостребованную прочность.
Несущие двутавровые балки перекрытийИсточник orgtorg.org
Сравнение со старыми способами выглядело бы неуместно в описании балок перекрытий, если бы не одно обстоятельство.
Покупая на рынке брус или балку определённого размера, с предварительно рассчитанными характеристиками, частный застройщик без большого опыта зачастую приобретает не тот материал, который гарантирует надёжность.
Балки перекрытияИсточник informer.by
Множество на первый взгляд незначительных нюансов могут свести на нет все расчёты:
- большая влажность;
- безответственное хранение;
- скрытые дефекты;
- пересортица;
- плохие линейные геометрические параметры;
- заранее обусловленные болезни древесины.
Вывод и выход здесь один: рынок всегда попытается обмануть начинающего строителя, поэтому лучший способ сэкономить — это доверить работу профессионалу.
Установка балок перекрытияИсточник lineyka.net
Применение деревянных ферм, достоинства и недостатки
Фермы перекрытий, выполненные из дерева, выглядят, как два параллельно находящиеся друг над другом бревна или бруска, которые соединены между собой опорами, находящимися по отношению к этим бревнам или брускам под углом или вертикально. Основная задача, которую решают фермы — это перекрытие длинных пролетов, если монтаж дополнительных опорных стоек невозможен.
Для изготовления ферм применяются разработанные таблицы и программы, где учитываются тип соединений, шаг монтажа, сечение деталей конструкции и ее общие габариты. Зачастую, фермы изготавливаются промышленным способом с применением высокоточного оборудования. Наряду с этим, можно изготовить ферму своими руками.
Деревянные стропильные фермы
Сравнивая деревянные балки и фермы перекрытий можно определить достоинства и недостатки, которыми обладают фермы. К преимуществам можно отнести:
- способность накрыть пролет значительного размера без дополнительных опорных стоек;
- незначительную массу, что влечет за собой небольшую нагрузку на несущие элементы здания;
- высокая прочность и неподатливость к прогибам, что влечет за собой длительную эксплуатацию подшивочного и напольного материалов;
- простота монтажа на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
- возможность изменять ширину шага укладки фермы;
- возможность монтажа внутренних коммуникационных линий;
- прекрасная звуковая изоляция;
- красиво выполненные фермы можно не зашивать и использовать как элемент декора.
Деревянные фермы могут послужить оригинальным декоративным элементом
Кроме достоинств, фермы обладают некоторыми недостатками, к которым можно отнести следующие:
- за счет конструктивных особенностей, значительно увеличивается толщина межэтажных перекрытий;
- значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия специального оборудования;
- высокая цена на готовую конструкцию.
Проектирование деревянной ферм
Стены и перекрытия – основные элементы любого строительства.
Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.
Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.
Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.
Деревянное балочное перекрытие обладает преимуществами и недостатками
Плюсы:
- красивый внешний вид;
- малый вес дерева;
- ремонтопригодность;
- высокая скорость монтажа.
Минусы:
- без специальной защитной пропитки горючи;
- низкая прочность по сравнению с железобетонными или металлическими балками;
- подвержены воздействию влаги, грибка и живых организмов;
- могут деформироваться от перепадов температур.
Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:
прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;
жесткость. Означает способность материала сопротивляться изгибу;
звуко- и теплоизоляция;
пожарная безопасность.
Произведение расчётов
Определившись с видом конструкции, необходимо подготовить расчёт деревянного перекрытия, в первую очередь необходимого количества балок, с учётом нужного сечения и порядка расположения. Точно произведённые расчёты позволят избежать неприятных сюрпризов в процессе эксплуатации.
Длина балки рассчитывается, исходя из размеров проёма и выбранного способа крепления. Для традиционного способа общая длина включает ширину проёма и длину частей, помещаемых в нишу. Если используются крепежи, длина балки равна ширине проёма.
Расстояние между балками, или шаг, обычно больше 60 см и меньше 1 м, но можно размещать чаще. Количество рассчитывается путём деления длины проёма на выбранный шаг с обязательным смещением крайних балок от стены минимум на 5 см.
Калькулятор подбора деревянных двутавровых балок
SIA I-beams производит износоустойчивые деревянные двутавры. Такие балки показали себя как незаменимый стройматериал при строительстве зданий в Северной Америке, понемногу они начинают завоевывать и рынки Европы.
Чтобы правильно произвести расчет необходимого количества балок, мы создали расчетный калькулятор, который вам поможет быстро и удобно рассчитать шаг между балками и их тип в зависимости от расстояния между стенами и от нагрузок в конкретном случае.
Как пользоваться калькулятором:
- Вводим расчетную длину пролета . Для балок перекрытия — это наибольший пролет, т.е. наибольшее расстояние между соседними стенами, на которые опирается балка. Для стропил кровли – это горизонтальное расстояние (проекция мест опоры, обычно расстояние между осями) между местами опора балки (сама балка длиннее, чем эта проекция, т.е. чем больше угол, тем длиннее балка).
- Для стропил кровли вводим угол наклона . Угол наклона – наклон стропил к горизонтали.
- Вводим шаг – это межцентровое расстояние между соседними балками.
- 4. Можно изменить постоянную нагрузку . В соответствии с нормативом EN 1991, постоянную нагрузку рассчитывают по плотности конструкции пола/перекрытия/крыши, помноженной на коэффициент надежности. Согласно EN 1990,коэффициент надежности для постоянных нагрузок — 1,35, а для временных — 1,5.
- Можно изменить временную нагрузку . В соответствии с нормативом EN 1991, величины временной нагрузки принимаются в зависимости от предполагаемого использования перекрытия. Для перекрытий жилых помещений можно принимать временную нагрузку 200 kg/m2. При расчете стропильной системы нагрузки от снега принимаются согласно LBN-003-1, таблица 16.2. Для Риги это равняется 125 kg/m2.
*В расчетном калькуляторе включено определение расчетной нагрузки при соответствующих коэффициентах надежности: согласно EN 1990 для постоянных нагрузок это — 1,35 а для временных нагрузок — 1,5. В калькулятор вводятся нагрузки без учета коэффициентов надежности. – это повторение из п.4.
*Величина используемой расчетной нагрузки будет индивидуальной — в зависимости от конкретной ситуации.
- Когда все упомянутые данные введены в таблицу, можно ознакомиться с результатом. Внизу находится табличка с имеющимися в нашем ассортименте балками. Зеленым цветом закрашены все балки, которые можно использовать, а красным – несущая способность которых не соответствует заданным вами параметрам. Чтобы изменить результат, советуем изменить шаг балок.

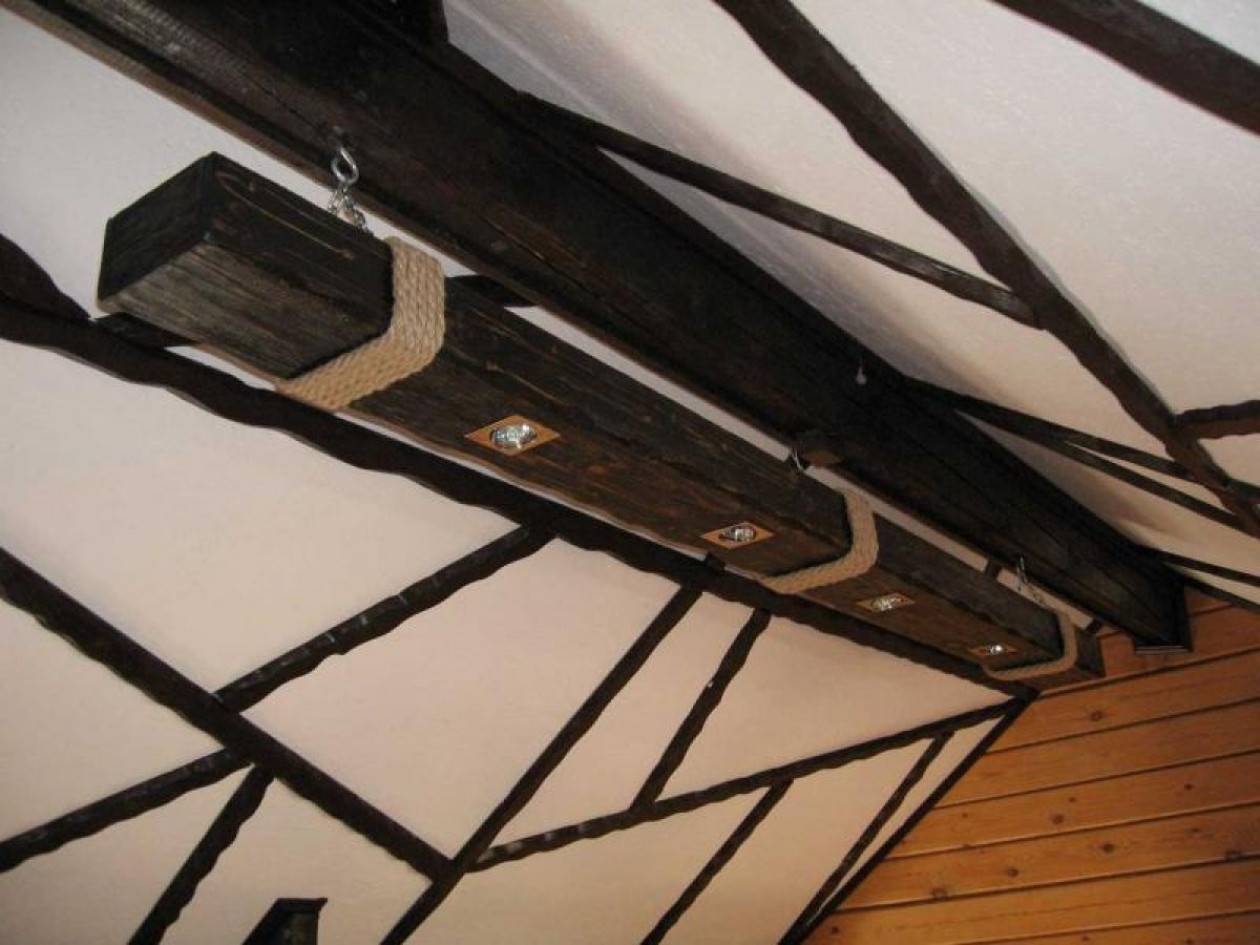

Крепление бруса на подвесе
В интерьерах иногда используют элементы декора, для которых требуется закрепить брус к потолку на свободном подвесе или же имитировать такой подвес. Иногда подвеска бруса нужна по конструктивным соображениям. Этот вид крепления выполняют посредством специального подвеса, рассчитанного на определенную нагрузку. Подвесная система такого вида может иметь дополнительную возможность регулировать высоту подвеса бруса.
Подвесы крепят к потолку дюбелями, а на брус устанавливают вторую часть крепления, затем элементы соединяют. Практика показывает, что такие крепления, вопреки ожиданиям, могут выдержать немалые нагрузки. Но все же лучше не иметь над головой подобный фактор риска, и для дизайна имитировать подвес, а брус крепить надежно, в стену. Подвесную систему в данном случае устанавливают, чтобы усилить крепление, и в дизайнерских целях, «для красоты».
Расчет однопролетных деревянных балок перекрытия
Расчет деревянных балок перекрытия востребован как для жилых мансард, вторых этажей, так и для неэксплуатируемых чердаков. Низкая пожаробезопасность, устойчивость к поражению грибком деревянных конструкций компенсируется демократичной ценой, незначительным весом, ручным монтажом. Начиная расчет сечения, необходимо учесть несколько рекомендованных специалистами параметров:
Разновидности балок перекрытия.
- опирание на стену от 12 см;
- прямоугольное сечение с соотношением 7/5 (высота всегда больше ширины);
- пролет 4 – 2,5 м (размещение по короткой стороне прямоугольника);
- допустимый прогиб 1/200 (2 см на рекомендуемую длину).
Для удобства расчета применяют статическую нагрузку с запасом, равную 200 кг либо 400 кг на единицу площади для чердаков, эксплуатируемых помещений соответственно. Такой метод избавляет от длительных подсчетов эксплуатационных нагрузок – людей, мебели, домашней утвари. Чаще всего полы верхнего уровня опираются на лаги, поэтому фактически присутствуют сосредоточенные нагрузки. На практике количество лаг превышает 5-7, поэтому нагрузку принимают равномерно распределенной.
Расчеты сводятся к определению рационального сечения пиломатериала, обеспечивающего 20-30% прочностный запас при минимальном бюджете строительства. При большом шаге балок, укладке дощатого пола без лаг дополнительно вычисляется минимально возможное сечение половой доски.
К чему приводит неправильный расчёт лаг для пола каркасного дома
Интернет полон отзывов о том, как прогибаются, скрипят и пружинят полы в каркасных домах. Слезливых текстов и видео на эту тему полным-полно.
Благодаря этой профанации и популизму уже сформировалось широко распространённое мнение о том, что каркасный дом – это плохо.
Несмотря на то, что негативных отзывов много, в них нет одной важной детали – правдивого рассказа о том, что на самом деле эти каркасники построены либо бракоделами из разрекламированных компаний, либо руками проходимцев из непонятно где найденных бригад
Как и нет понятного объяснения тому, на что обратить внимание при монтаже перекрытия каркасного дома вцелом и какие параметры лаг для пола каркасного дома важны в частности. Многие пытаются делать правильно, но…. …мне, например, не всё в этих видео нравится
Мягко говоря…
…мне, например, не всё в этих видео нравится. Мягко говоря…
Собственно в данной статье будет показан простейший способ расчёта лаг пола и будет рассказано о главном параметре, влияющем на качество и надёжность перекрытий каркасного дома.
Важно
Следует отметить, что лаги (балки) это всего лишь одна из составляющих конструкции перекрытия каркасного дома. В качественном перекрытии должны быть использованы все элементы конструкции и все они по параметрам должны быть подобраны друг к другу.
Плюсы и минусы установки лаг
В монтаже напольного покрытия на лаги есть ряд преимуществ:
- В имеющееся между ними пространство можно уложить не только теплоизоляционные материалы, но и провода и трубы инженерных систем.
- Стоимость брусков невысокая, а установка лаг для пола выполняется достаточно просто, установить их при желании может каждый домашний умелец.
- Опорная конструкция из них способна выдерживать 5-тонную нагрузку на каждый «квадрат».
- Нередко при необходимости отреставрировать пол достаточно бывает произвести ремонт лаг. При этом перестилать напольное покрытие не требуется.
- Нагрузка, оказываемая на перекрытие здания, меньше, чем при обустройстве цементной стяжки, поскольку конструкция весит немного.
- Благодаря использованию брусков, можно вывести расположение плоскости пола на любую высоту.
- После того, как смонтирована конструкция, проводить дополнительные работы не потребуется. К укладке напольных изделий приступают сразу же.
Пол, смонтированный на лагах, имеет также и недостатки:
- Уменьшается высота помещения на несколько сантиметров.
- Трудоемкая технология выполнения работ. Элементы конструкции сложно разметить и установить.
Расчет деревянного перекрытия
Расстояние между деревянными балками перекрытия определяется:
Во-первых, предполагаемыми нагрузками.
Нагрузка, в свою очередь может быть постоянной – вес
перекрытия, вес перегородок между комнатами или вес стропильной системы.
А также переменной – она принимается равной 150 кг/м.кв.
(Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам
относят вес мебели, оборудования, находящихся в доме людей.
Совет. Поскольку учесть все возможные нагрузки
затруднительно, следует проектировать перекрытие с запасом прочности.
Профессионалы рекомендуют добавлять 30-40 %.
Во-вторых, жесткостью или нормативной величиной прогиба.
Для каждого вида материала ГОСТом устанавливаются свои
пределы жесткости. Но формула для расчета одинакова – отношение абсолютной
величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не
должно превышать 1/200, для междуэтажных 1/250.
На величину прогиба оказывает влияние и порода древесины, из
которой изготовлена балка.
Расчет перекрытия по деревянным балкам
Предположим, что расстояние между деревянными балками
составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит
400 кг/м.кв.
Значит, наибольшая величина прогиба будет наблюдаться при
нагрузке
Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.
Рассчитаем момент сопротивления древесины на прогиб по
формуле:
Wтреб = Мmax / R. Для сосны этот показатель составит 800 /
142,71 = 0,56057 куб. м
R – сопротивление древесины, приведенное в СНиП II-25-80 (СП
64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.
В таблице приведено сопротивление лиственницы.
Расчет перекрытия по деревянным балкам – таблица сопротивления древесины
Если используется не сосна, тогда значение следует
скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП
64.13330.2011)).
Расчет перекрытия по деревянным балкам – переходящий коэффициент
Если учесть предполагаемый срок службы строения, то
полученное значение нужно скорректировать и на него.
Расчет перекрытия по деревянным балкам – срок службы дома
Пример расчета балки показал, что сопротивление балки на
прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.
Расчёт деревянных балок перекрытия можно выполнить с
применением выше приведенной формулы. Но можно использовать специально
разработанный калькулятор расчета деревянных балок перекрытия. Он позволит
учесть все моменты, не утруждая себя поиском данных и расчетом.
В-третьих, параметрами балки.
Длина деревянных балок перекрытия цельных может составлять
не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина
пролета может составлять 6 м.п.
Таблица деревянных балок перекрытия содержит данные для
расчета подходящей высоты балок.
Таблица деревянных балок перекрытия для расчета высоты балок
Толщина деревянных балок перекрытия рассчитывается исходя из
предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.
Например, балка длиной 5 м.п. должна иметь ширину 20 см.
Если выдержать такой размер сложно, можно достичь нужной ширины путем набора
более узких балок.
Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза
больше, а если сложить друг на друга – выдержат нагрузку в четыре раза больше.
Используя график, представленный на рисунке можно определить
возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что
данные графика пригодны для расчета однопролетной балки. Т.е. для того случая,
когда балка лежит на двух опорах. Измеряя один из параметров можно получить
желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок
деревянного перекрытия.
Таблица для подбора сечения деревянных балок перекрытия
Итогом наших расчетов станет составление чертежа, который
будет служить наглядным пособием при работе.
Чтобы качественно и надежно осуществить своими руками
перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.
