Пошаговая инструкция по сооружению дымоотводящей системы

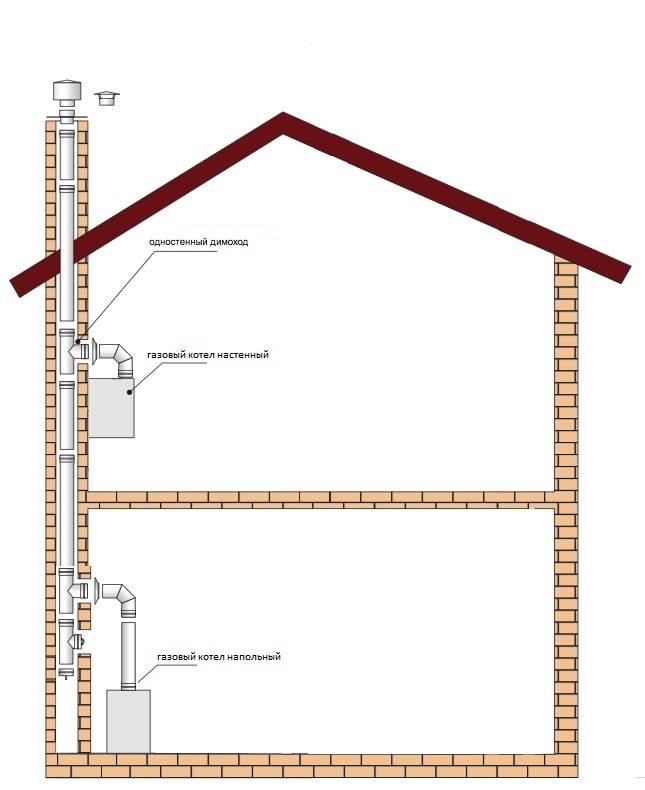

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход
Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.
Вне здания
Схема установки газового дымоходаРасположение дымохода для газового котла
Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.
Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу
Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.
Проем в стене
Третий шаг. Выводим дымоотводящую трубу из помещения.
Вывод трубы через проем
Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.
Как самим сделать накладные пластины
Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку
Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)
Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.
Сборка дымохода газового котла
Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.
Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.
Внутри дома
Внутри дома
Начинаем с подготовки:
- намечаем в перекрытиях и крыше отверстия для трубы;
- сверив метки с габаритами патрубка, делаем проем для дымохода.
Далее занимаемся непосредственно монтажом дымохода.
Первый шаг. Подключаем переходной адаптер к патрубку агрегата.
Второй шаг. Устанавливаем тройник и ревизию.
Третий шаг. Начинаем наращивать дымоход.
Монтаж и установка дымохода своими руками
При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.
Стыковка
Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.
Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство
Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.
Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).
Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор
Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

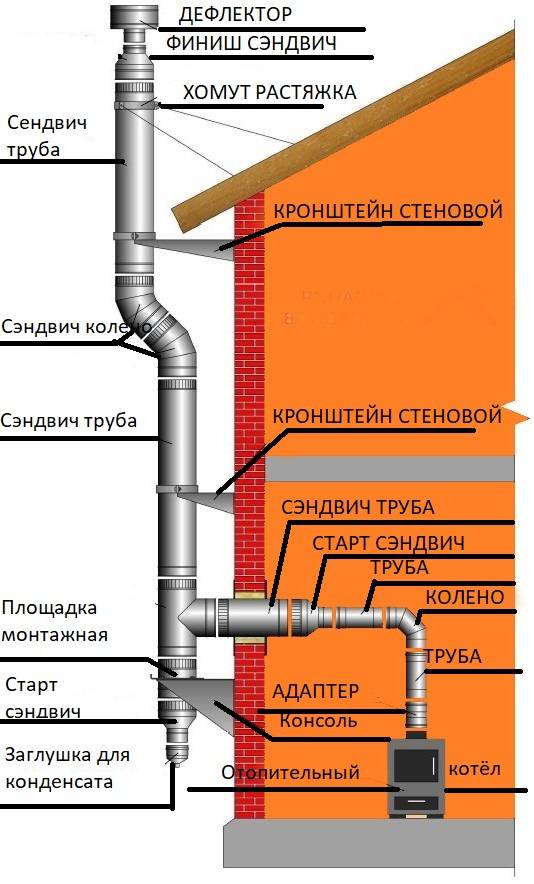

Схема сборки вытяжки для газового котлаЭлементы дымохода
Изоляция дымоотводящей конструкции
Изоляция дымоотводящей конструкции
В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.
В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.
Схема подключения котлаКотел газовый напольный
Удачной работы!
Из какого материала
Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.
Кирпичный дымоход
Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.
Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.
Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы
Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста
При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:
- Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
- Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
- Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.
Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.
Нержавеющая сталь — одностенные трубы и сендвич
Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.
Строение сендвич-трубы
Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.
Если говорить о надежности, то сендвич-дымоходы более надежны, хотя бы из-за того, что состоят из двух слоев металла. Кстати, если будете дымоход утеплять, наружные трубы могут быть из оцинкованной стали — с конденсатом они не контактируют, температуры невысокие, а внешний вид неважен, так как все будет обматываться утеплителем.
Керамические дымоходы
Керамические дымоходы хороши всем: они долговечны, надежны, хорошо переносят контакт с агрессивными веществами. Но имеют два существенны недостатка. Первый — они стоят дорого. Второй — имеют большой вес, так что при устройстве высокого дымохода требуют наличия фундамента. А это — дополнительные расходы к итак немалой сумме. Зато срок эксплуатации такого дымохода исчисляется десятилетиями.
Модернизация старого дымохода
Модернизация старого дымохода путем гильзации
Нередко владельцы частных домов переделывают имеющийся печной дымоход под систему отопления с газовым котлом. Естественно, переделывать весь дымоход нет никакого желания.
Более простой способ – гильзация. Для этого во внутрь кирпичной кладки вставляют трубы, которые не боятся конденсата.
Существует два способа гильзования дымохода.
1. Установка трубы из нержавейки
В данном случае диаметр трубы должен соответствовать выходному оголовку котла, а высота трубы – высоте дымохода из кирпича. Межтрубное пространство следует засыпать негорючим теплоизолятором (перлитом, керамзитом или пеностеклом).
Видео: подготовка гильзы дымохода
2. Внедрение эластичного вкладыша
Вкладыш изготавливают из полимерного специального материала. Данная технология получила название Furan-Flex.
Суть ее в том, что гибкий наполнитель под воздействием пара, нагнетаемого специальным генератором, расширяется, постепенно принимая форму выходного канала. При этом диаметр дымохода практически не изменяется.
Расчёт системы вентиляции
По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.
Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.
Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.
Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.
Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.
Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).
Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.
Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:
2πR*L > S, где
R – внутренний радиус сечения дымоходной трубы,
L – её длина,
S – площадь внутренней поверхности котла.
Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.
| Мощность котла, кВт | Диаметр трубы дымохода, мм |
|---|---|
| 24 | 120 |
| 30 | 130 |
| 40 | 170 |
| 60 | 190 |
| 80 | 220 |
Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:
- высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
- на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
- на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
- флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
- если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.
Расчёт высоты дымохода относительно крыши
Условия надёжной работы
Для того чтобы система дымоудаления работала максимально эффективно, необходимо учесть все возможные факторы, которые могут препятствовать идеальной работе твердотопливного котла и правильной циркуляции внутри такого устройства:
Диаметр – один из важнейших параметров, который учитывается при возведении системы отвода отработанных газов. Площадь сечения патрубка твердотопливного котла должна совпадать с сечением дымохода. Идеальная форма – круг, при этом внутренний диаметр должен быть максимально ровным. Даже незначительные выступы внутри способны значительно снизить поток горячих газов и уменьшить тягу.
Высота – этот параметр может быть различным и зависит, прежде всего, от мощности твердотопливного котла. Менее 5 метров высотой дымоход не может быть установлен по правилам.
Для точного расчёта высоты трубы котла, используются сложные формулы, усреднённые показатели для котлов различной мощности приведены ниже:
| Мощность (кВт) | Диаметр (мм) | Высота (м) |
| 18 | 130 | 7 |
| 28 | 150 | 8 |
| 45 | 150 | 9 |
| 65 | 200 | 10 |
| 90 | 250 | 11 |
Чем больше мощность твердотопливного котла, тем выше дымоход, сечение также увеличивается пропорционально мощности котла.
Материал – труба может быть изготовлена из различных материалов, но наиболее подходящими для этой цели является нержавеющая сталь, кирпич и асбестовые трубы:
- Нержавеющая сталь – система дымоудаления из такого материала очень удобна для монтажа. Такие системы представляют собой конструктор из нержавеющей трубы, который собирается после того, как котёл будет установлен.
- Кирпич – материал, который используется для таких целей уже многие годы. Такой материал подходит и для дымохода твердотопливного котла. Недостатком кирпичной системы дымоудаления является его высокая стоимость, процесс монтажа занимает очень много времени.
- Асбестовая труба – дымоход из этого материала идеален в том случае, когда необходимо проложить трубу через перекрытия и крышу строения. Асбест является пожаробезопасным материалом, но имеет существенный недостаток – высокий вес.
- Утепление – такая процедура необходима , чтобы избежать чрезмерного образования конденсата внутри металлической трубы. Обычно комплекты из нержавеющей стали, которые продаются на рынке, имеют двойную конструкцию, заполненную между слоями металла специальным жаропрочным утеплителем. Самостоятельно можно утеплить стальную трубу с помощью кирпичной кладки, внутри которой помещается дымоходная труба. Внутри помещения утеплять металлическую трубу нет необходимости.
- Изгибы – при монтаже трубы в независимости от материала, из которого он изготовлен, используется не более 3 изгибов. Если система дымоудаления, будет иметь большее количество искривлений, то значительно снизится тяга, и скорость движения газов по трубе.
Дымоход из оцинкованной трубы
Устройство дымохода
Конструкция типа «сэндвич» из труб по праву считается одним из самых эффективных и удачных вариантов дымоотводящих приспособлений.
На сегодняшний день производители предлагают огромный ассортимент таких дымоходов. Среди их преимуществ нужно, прежде всего, отметить устойчивость к агрессивным внешним воздействиям и различным механическим нагрузкам.
Непосредственно «сэндвич» имеет предельно простое строение. Он состоит из двух труб отличающегося диаметра, одна из которых вставлена в другую. Для заполнения зазора между такими трубами чаще всего применяется негорючая базальтовая вата.
Сэндвич труба для дымохода
Пошаговый монтаж дымохода газового котла
Монтаж дымохода
Монтаж системы дымоотвода происходит следующим образом:
- Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
- Далее устраиваются отверстия по разметкам для прохождения трубы.
- Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
- Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
- Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
- Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
- Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
- Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
- Завершает конструкцию наконечник в виде конуса.
- Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.
Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.
Внутренний дымоход
Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность
Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

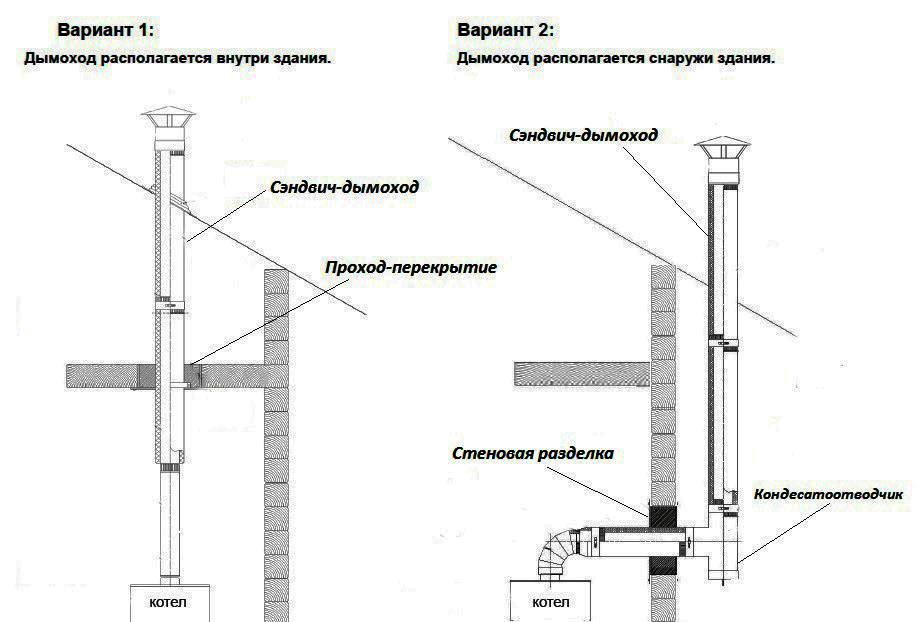

Сравнение наружной и внутренней схем расположения дымохода
Наружный дымоход
- Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
- Преимуществом можно назвать безопасность этого элемента отопления.
- Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
- В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.
Изготовление и установка дымохода своими руками
В нынешний век стандартизации и качественных заводских материалов лучше не рисковать и не изготавливать дымоход самостоятельно.
Какие материалы лучше применить?
Кирпичные дымоходы требуют определенных навыков, фундамента, много времени – их обычно строят в процессе строительства дома (или модернизируют старые печные, если это возможно).
Керамика – довольно хрупкий материал, и браться за ее монтаж самому стоит только в том случае, если Вы имеете опыт монтажных работ на кровле и уже работали с керамическими конструкциями.
Достаточно прост монтаж стальных дымоходов.
Чертеж и схемы
Перед тем, как подключить дымоход, необходимо изучить инструкцию отопительного агрегата – в нем указан диаметр выводного патрубка, к которому будет подключаться дымовая труба. Затем замерить высоту трубы внутри дома, чердака, определить высоту надкровельной части; продумать размещение, крепление и форму трубы – будут ли наклонные участки и т.д.
Затем советуем начертить детальную схему или чертеж – они помогут определиться с количеством труб, соединительных элементов, креплений, других комплектующих для дымоотвода.
Расчет размеров
Длину следует определить в соответствии со строительными нормативами (см. выше).
Внутренний минимальный диаметр – определяется по инструкции к котлу.
Установка дымохода и особенности монтажа
В продаже имеется большой труб различных длин, колен, тройников, ревизий, кронштейнов, хомутов, элементов с разгрузочными платформами для опирания трубы на кровлю или перекрытие.
Монтаж начинают с установки котла. При горизонтальном расположении патрубка присоединяют к нему тройник – снизу к тройнику крепится емкость (так называемый «стакан») для конденсата. К котлам с верхним расположением патрубка монтируют трубу длиной 1 м, затем колено с ревизией, затем тройник – и все элементы аналогично первому варианту. Затем снизу вверх монтируют собственно элементы дымоотвода. Они соединяются с помощью специальных хомутов. Через перекрытия элементы проводят в кожухе из стальной трубы большего диаметра, зазоры изолируют минеральной ватой. Монтируют специальные элементы с разгрузочными платформами так, чтобы они опирались на перекрытие или кровлю и служили дополнительной опорой для дымохода.
В местах изгиба короба необходимо устанавливать ревизии со специальными лючками для прочистки.
Сверху на дымоход монтируют конус и дефлектор. Если кровля выполнена из горючих материалов – монтируют искрогаситель. Если кровля негорючая – можно без него обойтись.
Рекомендации по монтажу
Монтируя традиционный газоход, необходимо обязательно соблюдать требования пожарной безопасности. К ним относится установка стального футляра в случае горизонтального пересечения стены или монтаж специального узла в местах прохода через перекрытия и кровлю. В перекрытия из бетона также вставляется железный футляр, а зазор уплотняется асбестовым шнуром. Для деревянных покрытий и перекрытий лучше приобрести готовый узел либо изначально прокладывать двухслойный газоход с утеплителем из базальтового волокна.
Когда дымоход для турбированного газового котла монтируется вертикально и пересекает строительные конструкции, к нему выдвигаются те же требования. Это делается для пожарной безопасности, чтобы исключить возгорание материалов перекрытий и распространения пожара с одного этажа на другой. С той же целью вблизи горячего газохода, проходящего по котельной, запрещено размещать предметы и изделия из легковоспламеняющихся материалов.
Также строительными нормами запрещается ставить колпак дымохода на срез трубы в виде зонта, дефлектора, флюгера и прочих приспособлений. При ударных морозах эти изделия могут обледенеть, перекрыв половину, а то и больше сечения трубы, последствия бывают непредсказуемыми. Такая же ситуация складывается, когда неправильно установлена коаксиальная труба. На ней образуется большая сосулька, препятствующая подаче воздуха в газовый котел.
Монтаж и установка конструкции
Монтаж системы отведения продуктов горения осуществляется в зависимости от способа размещения конструкции. По типу размещения дымоотводы бывают:
- Внутри помещения;
- Снаружи помещения.
При монтаже внутри помещения очень важно соблюдать все правила пожарной безопасности. Для этого в тех местах, где труба проходит через перекрытия, устанавливают патрубки и укладывают слой теплоизоляции
Диаметр патрубка должен быть не меньше, чем дымоходная труба. Начинают монтаж снизу вверх, наращивая высоту трубы до нужной величины.
Для прочности конструкции труба крепится кронштейнами к стене.
Монтаж конструкции из кирпича осуществляется одновременно со строительством дома. Дымоотводы из кирпича отлично подходят для использования твердотопливных котлов, а их преимуществом является то, что они долго сохраняют тепло.
Внутреннее и наружное размещение дымохода
Устройство дымоотвода снаружи помещения не представляет никакой сложности. Для этого в проем стены выводится труба на расстояние 25 см. Далее конструкция собирается с помощью хомутов и кронштейнов, а места соединения обрабатываются специальным герметиком. Если в один дымоход будет подключаться два отопительных прибора, они должны работать поочередно.
Размеры всех отверстий необходимо подбирать с учетом диаметра трубы и толщины слоя теплоизоляции.
Другие советы
Гостиная с кухней может быть совмещена и декорирована с разными недочетами
Важно просчитать и предвидеть все заранее.
Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:
О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей.
Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции
Небольшие модели больше подходят хозяйкам, которые мало готовят.
Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати.
Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани.
Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики.
При установке светильников и ламп руководствуются несколькими критериями
Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол
В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате.
Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид.
Кухня, совмещенная с гостиной, сочетает в себе:
- личные вкусы хозяев;
- надежные материалы для отделки;
- актуальные дизайнерские идеи;
- удобство;
- тенденции. Лучшие фото дизайна кухни гостиной
Сочетания цветов
Стилисты советуют учесть такие нюансы:
- направление в интерьере;
- сочетание оттенков;
- освещенность.
Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.
Нормативы к дымоходам
Все указания к дымовым каналам записаны в надлежащих предписаниях: ДБН В.2.5-20-2001, а также СНиП 2.04.05-91. Исполнить их нужно в обязательном порядке.
Подробнее об этих сведениях:
- Дымоход должен выходить по вертикали наверх. Советуется спроектировать сооружение, чтобы отсутствовали наклонные делянки. В особом случае возможен уклон в 30 градусов. Протяжённость наклоненного отрезка не допускается выше высоты комнаты;
- Дымоход в поперечнике не может выйти меньших габаритов, чем выводная труба от котла. Когда вывод из котла, работающего на газу равен 150 мм, тогда дымоходу потребуется обладать внутренним сечением от 150 мм. Допустимо отличие в 2-3 мм;
- По всей протяжённости дымохода нельзя допустить сужений и искривленности;
- Рекомендовано изготавливать дымоотвод из таких материалов, которые не пропускают газ;
- Места стыковки следует аккуратно заделать, им надлежит быть непроницаемыми. Через них не должны проходить газовые частицы или влага;
- Учитывая, что дым на выходе от новейших котлов на газу обладает небольшой температурой, возрастает возможность образования капель конденсата. При постройке дымохода, в отделении снизу, стоит продумать наличие сборника для конденсата. Им может стать вынимающийся стакан из устойчивых к химическим элементам материалов. Наилучший вариант – сделать сборник из нержавейки, не дорогой выйдет из пластика. Недорогой способ сделать из оцинкованной стали, но он не долговечный;
- Дымоход под газовый котёл в отдельном строении, соответствует определённой высоте, предоставляющей неплохую тягу. Поэтому он делается с выходом над коньком крыши на 50 см, когда выходит недалеко от него;
Это важные требования, а следование им предоставит необходимый уровень безопасности.
Лофт
В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.
Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.
Этапы монтажа дымохода
Подбор дымохода следует начинать только после покупки котла, иначе невозможно подобрать его сечение и рассчитать габариты. По форме лучшим является круглое сечение, хотя допустим и прямоугольник. Полезную площадь следует подсчитать, умножив внутренний размер на протяженность дымохода:
S=π х d вн. х L
Должна быть соблюдена пропорция: все полезное сечение трубы больше чем площадь котла внутри.
По высоте дымоход выбирают в зависимости от его расположения по отношению к коньку крыши.
Высота дымохода, приведенная в таблице минимальная. Увеличивать ее можно, а уменьшать нельзя. Поэтому если при подсчете получится, что не выполнено условие, при котором полезное сечение трубы должно быть больше внутренней площади отопительного агрегата, следует взять трубу меньшего сечения, но большей длины
Под внутренний дымоход необходимо возводить фундамент. Если добавить еще и защитный кирпичный канал, то это сведет к минимуму количество конденсата. Иногда дымоходы пристраивают снаружи к стене, за которой находится агрегат.
Внутреннее исполнение дымохода
Прежде чем приступить к монтажу дымохода под него выбирают место. Затем размечают места, где он будет проходить через перекрытие и кровлю. Тщательно проверяют точность разметки и делают проемы. Следующий шаг — выполнение подсоединения патрубка котла к дымоходу, а далее монтируют ревизию и тройник.
Закрепляют лист из стали, устанавливают главный кронштейн, трубу наращивают, если требуется, применяют «колени». В районе контакта с перекрытием используют патрубки. Берут лист оцинкованной стали с таким отверстием, чтобы через него свободно проходила труба, крепят его к перекрытию. Для усиления стыков применяют хомуты. Каждые 2 м дымоход закрепляют хомутами, а каждые 4 м — кронштейнами.
Работу завершают проверкой швов на герметичность. Для этого берут мыльный раствор, наносят его на все стыки. Если все выполнено качественно, то при подключении агрегата к дымоходу, пузыри в этих местах не появятся.
Устройство наружного дымохода
Для выносного дымохода в глухой стене делают отверстие такого диаметра, чтобы через него свободно проходила труба с изоляцией. Установив в отверстие первый элемент будущего дымохода, закрепляют его, обматывают изоляцией. Следующие секции добавляют со стороны улицы, контролируя вертикальность при помощи отвеса.
Наружный дымоход — более безопасный, но его нужно хорошо утеплять. У покупной конструкции все элементы хорошо подогнаны, так что сборка не создаст проблем
Трубу к стене фиксируют кронштейнами до достижения ею нужной высоты. Завершают процесс креплением трубы к патрубку котла и герметизацией стыков. Чтобы наружный дымоход прогревался быстро, его по всей длине утепляют базальтовой ватой.
Как сделать и установить дымоход своими руками
Перед теми, кто решил установить дымоотвод, встает логичный вопрос: воспользоваться услугами компаниями или обойтись собственными силами. Все зависит от навыков и умений владельца – если есть сомнения по поводу своих способностей, то лучше оставить это дело профессионалам. Ниже приведены основные пункты, которые понадобятся в случае, если человек решил сделать это самостоятельно.
Схемы и чертежи
В этом пункте представлены схемы установки дымоходов разного типа. Здесь можно увидеть их основные элементы, а также основной алгоритм монтажа.
установка дымохода своими руками
Расчет размеров
Для того чтобы провести правильные расчет и замеры для установки дымоходов, достаточно оперировать всего двумя показателями:
- Площадь поперечного сечения;
- Высота канала.
После получения результатов расчет необходимо проверить их соответствие нормативам СНиПа, а также в документации от котла. Высота трубы должна быть в районе 3-5 метров. Диаметр трубы напрямую влияет на тягу агрегата. Расчеты можно производить по мощности нагревателя или по нормативам СНиПа. В первом случае показатель нужно умножить на 5,5, чтобы рассчитать диаметр труб. Во втором – достаточно измерить диаметр выходного патрубка и подобрать размер трубы не меньше получившейся цифры.
