Как сделать дымоход для бани – поэтапное устройство своими руками

Подготовка к сборке

Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.

Подбор инструментов и материалов

Для выполнения работы требуются такие инструменты:

  • дрель, оборудование для резки материала;
  • термоустойчивый герметик;
  • заклёпочник;
  • хомуты, дюбеля, уголки;
  • фольгированный строительный скотч;
  • отвёртки;
  • уровень, отвес;
  • нож;
  • стремянка;
  • при работе с бетонными стенами потребуется перфоратор.

Комплектующие для монтажа дымоходаИсточник vse-postroim-sami.ru

Из материалов потребуется стальной патрубок, при помощи которого горизонтальный фрагмент соединяется с котлом. Ещё нужен тройник для подключения труб, колено (с его помощью конструкция направляется вверх), опорная консоль. Для крепления изделий на стене используются кронштейны, дюбеля. Соединение нескольких труб осуществляется посредством хомутов. Ещё нужен теплоизоляционный материал, защитный колпак.

Выбор места размещения

В доме есть центральные и боковые стены. Вторая расположена со стороны скатов и под свесами кровли. На эту часть попадает жидкость во время дождя (если не закреплена водосточная система). Над центральными стенами располагается небольшой кровельный выступ, поэтому риск попадания жидкости с крыши минимален.

Лучше монтировать дымовыводящую конструкцию по фронтальной стене. Тут учитывается, что на ней по линии прохождения дымохода не должно быть окон или балконов. Если приходится монтировать трубу сквозь свес, то обустраивается качественная огнезащита.

Выбор места для вывода дымохода через стенуИсточник stroychik.ru

Расчёт высоты дымохода

Так как правильно вывести дымоход через стену на улицу в деревянном доме можно только при соблюдении технических требований, первым параметром, который учитывается, является высота сооружения. Он зависит от этажности дома. Если высота здания не превышает 5 м, то минимальный параметр высоты конструкции составляет 5 м. Если пренебречь этим значением, в доме конструкция будет дымить в доме, тяга ухудшится, производительность отопительного прибора уменьшится.

Если труба будет слишком длинной, увеличится расход топлива. При высоте здания, превышающей 10 м, основным ориентиром считается его конёк: он должен быть ниже дымохода на 0,5 м. На указанную характеристику влияет сечение труб и мощность отопительного оборудования.

Высота дымоходаИсточник vosaduly.ru

Расчёт диаметра трубы

Внутренний диаметр конструкции должен соответствовать габаритам патрубка. Любое сужение внутреннего объёма трубы влияет на формирование тяги. На представленное значение влияет мощность оборудования: чем она выше, тем больше внутренний диаметр. Руководствоваться нужно стандартными строительными правилами:

Мощность, кВтВнутреннее сечение, смМинимальный диаметр, см
до 3,514×1415,8
3,5-5,214×2018,9
5,2-714×2721,9

Если учитывать все технологические особенности монтажа, конструкция простоит не один десяток лет без существенных проблем.

Самый простой вариант монтажа дымохода

С помощью трубы из нержавейки можно изготовить и установить самую простую и дешевую дымоходную конструкцию для бани. Кроме труб, понадобится подготовить следующие элементы:

  • тройник на 16 см с заглушкой – 1;
  • колено из нержавейки 16х10 см – 3;
  • колено из оцинковки 16х120 см – 2;
  • колено из оцинковки 20х120 см – 1;
  • грибок на 20 см – 1.

В плите сверлится отверстие с диаметром в 16 см, трубы скрепляются при помощи саморезов. Выходящая через крышу часть трубы в 16 см обматывается базальтовой ватой и асбестовым шнуром. На нее на 20 см насаживается верхняя труба, которую нужно хорошо закрепить и обработать битумной мастикой. Чтобы в дымоход не попадали осадки, на верхний зазор между трубами наматывается асбестовый шнур.

Это самое простое устройство дымохода в бане. Осуществить его можно легко своими руками.

Основные требования к дымоходу в бане

  1. Площадь сечения дымоотводящей трубы должна быть не меньше площади сечения отводящего патрубка в печи для бани.
  2. Оптимальная длина дымохода – 5 метров, начиная от колосника дровяной печи и кончая оголовком.
  3. Сборная труба должна быть вертикальной и без уступов. Допускается отклонение от вертикали на угол не более 30˚ при горизонтальном смещении не более одного метра.
  4.  Рекомендуемая высота возвышения над уровнем конька крыши должна соответствовать следующим параметрам:

    Примечание: если высота дымохода от уровня кровли до оголовка (дефлектора) больше 1.2-1.5 метра, то следует установить растяжки со специальными обжимными хомутами.

  5. Для кровли из сгораемых материалов (битума, деревянной черепицы и т.п.) в окончании дымовой трубы должен быть установлен дефлектор с нержавеющей сеткой-искрогасителем с ячейками не больше 5×5 мм.
  6. Места прохода дымохода сэндвича через межэтажные или чердачные перекрытия, а так же через кровлю должны быть выполнены с соблюдением следующих требований:
    • с разделкой прохода термоизоляционными материалами – расстояние от наружной дымовой трубы до деревянного перекрытия или кровли должно быть не менее 130 мм;
    • без разделки прохода термоизоляционными материалами – не менее 500 мм.
  7. Горизонтальный дымоотводящий канал от выходного патрубка печи не должен иметь длину более одного метра.
  8. Не допускается состыковка дымовых модулей в плоскости перекрытия и кровле. Места сочленений должны быть доступны визуальному контролю. Например, при прохождении трубы через потолок в парилке, нижняя ее часть должна быть в парной, а верхняя – на чердаке или мансардном этаже.
  9. На чердаке не допускается монтаж прочисток, горизонтальных отводов и других подобных элементов. Из чердачного перекрытия дымовая труба должна быть направлена непосредственно в кровлю.
  10. Недопустимы соприкосновения дымовых труб с другими инженерными коммуникациями: электропроводкой, вентиляцией, водопроводом, канализацией и газовым трубопроводом.
  11. Запрещается в качестве первого модуля для соединения с патрубком печи-каменки использовать трубу-сэндвич. Непосредственное соединение дымохода и печи должно производиться одностенной трубой или непосредственно с нагревательным бачком, если он предусмотрен схемой дымохода.
  12. Для обеспечения надлежащей пожарной безопасности дымоход должен осматриваться не реже одного раза в год. Выявленные недостатки должны быть незамедлительно исправлены. Показателем неисправности дымохода может служить наличие копоти и сажи на швах и в местах сочленений дымовых модулей.

Как правило, устранение неисправностей сводится к замене поврежденных элементов дымохода или к их дополнительной обработке жаростойким герметиком, например, «Penosil Sealant +1500» или «Пентэласт-1130».

Примечание: вышеуказанные требования приведены на основании норм и правил СНиП 41-01-2003.

Купить или сделать самому

Купить дымоход для бани проще, чем правильно сделать его самому. Но проще не значит лучше, тем более если есть необходимый навык, свободное время и желание сэкономить. При грамотном подходе сделать хорошую конструкцию не составит большого труда. Можно воспользоваться компромиссным вариантом: какие-то элементы изготовить самостоятельно, а отдельные сложные узлы купить.

Примерная цена

Сколько стоит труба для бани, зависит от количества предложений в конкретном регионе страны, какие размеры имеет сама баня и т.д.

Собрал среднерыночные цены, чтобы можно было сделать предварительные расчеты.

Основные параметры дымоходов

Задачей дымоходной системы является отведение продуктов сгорания топлива из топочной камеры за пределы помещения и создание тяги для поддержания процесса горения.

Исходя из функций, выдвигаются и соответствующие требования к конструкции:

обеспечение пожарной безопасности

Особое внимание уделяется безопасным расстояниям до стен помещения и участкам прохода через перекрытия и перегородки;
правильный выбор высоты трубы. Она обеспечивает необходимую тягу и безопасный вывод продуктов горения

Минимально допустимая высота составляет 5 м;
толщина дымоходных стенок и утеплители должны обеспечивать надежную защиту от высокой температуры отводимых газов и переохлаждения канала при низких температурах снаружи;
в канале не должно быть преград для газового потока – неровностей, излишних изгибов, засоров и т.д. Размеры канала должны быть достаточными для прохождения газов;
дымоходный канал должен быть надежно загерметизирован. Проникновение дыма внутрь помещения может привести к отравлению человека;
материал конструкции должен быть стойким к высоким температурам и агрессивному воздействию газа, а также наличию температурного градиента (с внутренней и внешней стороны);
сверху дымоход должен быть надежно защищен от осадков.

Помимо специфическим требований, дымоходная конструкция должна соответствовать общим строительным нормам. Она должна иметь достаточную механическую прочность и долговечность.

Советуем почитать: Какие существуют СНиПы и нормы на строительство частных домов

Конструктивные особенности

Для того чтобы обеспечить надежную работу дымохода, он составляется из нескольких основных частей:

  1. Внутренний дымоход. Он простирается от поверхности печи почти до потолочного перекрытия. Его верхняя граница обычно расположена на 4-6 рядов кирпичей ниже потолка. На этом участке предусматривается задвижка для регулирования тяги и отверстия для чистки канала.
  2. Распушка или потолочная разделка. Она предназначена для безопасного прохождения трубы через потолочное перекрытие. Для этого увеличивается толщина стенок дымохода, при этом внутренний канал имеет неизменные размеры. Шейка распушки начинается на 5-6 кирпичей ниже потолочного перекрытия.
  3. Стояк или внешний дымоход. Это участок трубы от распушки до кровли, т.е. часть дымохода, пересекающая чердачное помещение.
  4. Выдра – увеличение стенок дымохода для прохождения кровли. Этот элемент предотвращает попадание влаги внутрь помещения в зазоре между трубой и кровлей. Стенки выдры имеют толщину не менее чем на 10 см большую по сравнению со стояком.
  5. Шейка дымохода. Это часть дымохода над кровлей.
  6. Оголовок. Этот завершающий элемент включает дефлектор (утолщение стенок) и защитный колпак для исключения попадания осадков в канал.

Коренная разновидность кирпичного дымохода включает дополнительно индивидуальный фундамент. Расположение трубы должно быть вертикальным. Горизонтальные участки допускаются только по мере острой необходимости, причем их суммарная длина не должна превышать 90-100 см.

Выбор сечения канала

Важнейший параметр любого дымохода – внутреннее сечение канала. От него зависит выводящая способность и тяга. С увеличением мощности печи увеличивается и площадь поперечного сечения трубы. Рекомендуется такое сочетание мощности и размеров дымохода:

  • не более 3,4-3,6 кВт – 14х14 см, т.е. кладка в полкирпича;
  • 3,6-5,3 кВт – 14х22 см;
  • 5,3-6,9 кВт – 20х27 см;
  • более 7 кВт – 27х27 см, т.е. в 2 кирпича.

Мощность печи можно рассчитать по формуле W=Vх0,63х0,8хQ/Т (кВт), где:

  • V — объем топливной камеры (куб. м);
  • Q — теплопроводность топлива (кВТхч/куб.м);
  • Т — время горения одной загрузки топки.

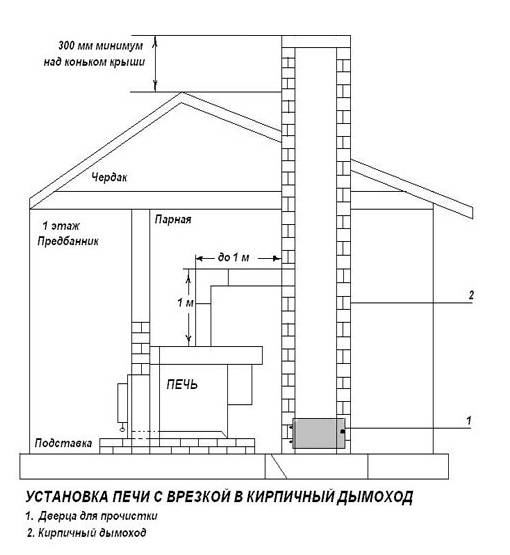

Определение высоты дымохода

Второй важнейший параметр дымоходной трубы – ее высота. Она должна составлять не менее 5 м в расчете от колосниковой решетки печи до верхнего края оголовка дымохода. Этот параметр корректируется с учетом высоты дома и конструкции крыши, т.к. труба должна выходить наружу на безопасное расстояние.

Надкровельная часть дымохода (шейка и оголовок) поднимается на строго нормируемую высоту:

  • в случае плоской крыши – не менее 1 м;
  • для двухскатной крыши – при удалении от конька менее 1,5 м – на 0,5 м выше конька; при удалении 1,5-3 м – не ниже уровня конька; при большем расстоянии – срез трубы образует с коньком угол не более 10 градусов по отношению к горизонту.

При изготовлении кровли из материала, способного к возгоранию, оголовок поднимается минимум на 1,5 м от поверхности крыши. Если в непосредственной близости расположена более высокая постройка, то труба дымохода поднимается на 0,5 м выше конька этого строения.

Как выполнить проход через кровлю

Как правило, кровля бани делается из легковоспламеняющихся материалов, поэтому важно обеспечить должный уровень пожарной безопасности в месте прохода печной трубы. Последовательность действий можно описать таким образом:

  1. Поверхность кровли размечается и разделывается с таким расчетом, чтобы расстояние от внешнего слоя сэндвича до края проема составляло не менее 13-15 см.
  2. На очередной сэндвич одевается подкрышная металлическая пластина соответствующего размера с отверстием овальной формы, после чего труба стыкуется с уже смонтированным дымоотводом. Лист крепится к внутренней поверхности кровли на саморезы соответствующей длины.
  3. Сверху на трубу монтируется еще один элемент – угловая крышная разделка. Этот модуль, как правило, производится из мягкого свинца, что дает возможность прижать его к кровле и самой трубе максимально плотно.
  4. Пространство между двумя металлическими листами заполняется термоустойчивой базальтовой или минеральной ватой, а для надежной защиты от осадков наружные щели обрабатываются битумным кровельным герметиком.

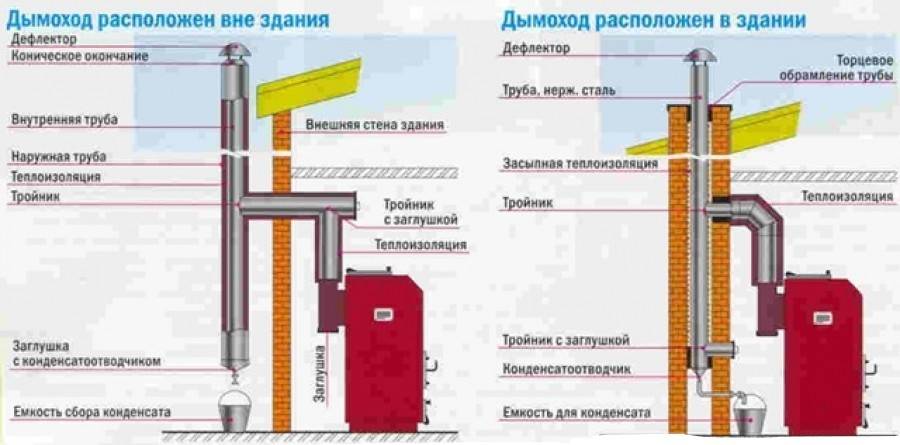

Конструкция дымохода в бане


По местоположению дымовые каналы для бань можно разделить на следующие:

·         внутренний, дымоход проходит через внутреннее пространство строения;

·         внешние, дымоходный канал от печного оборудования направлен наружу помещения и проходит по открытому пространству.

Преимуществом внутреннего расположения отвода дыма является использование температуры отходов горения для обогрева банного помещения. Такая конструкция облегчает создание тяги в дымоходном канале.

Внешнее устройство дымохода, облегчает монтаж конструкции, но требует дополнительных затрат топлива, так как тепло дыма обогревает уличное пространство, а не помещение бани. К тому же остро стоит вопрос об образовании конденсата и сажи в дымоходном канале. Во избежание этих проблем его необходимо дополнительно теплоизолировать.

Как провести дымоход через потолок своими руками

Начинать желательно еще на стадии проектирования. Расположение печи нужно сопрячь с положением потолочных балок и стропил кровли. В этом случае не придется вообще ничего переделывать. Тогда же принимается решение о размере ППУ. Если делать «по ГОСТу», то есть 38 или 50 см от голой трубы, то вписать между потолочными балками без подреза будет, скорее всего, невозможно. Если же воспользоваться далекими от ГОСТа магазинными вариантами ППУ, то ничего подрезать не понадобится даже при стандартном шаге балок в 60 см.

Однако мы все же приведем рисунок, показывающий как правильно подрезать потолочную балку, которая мешает прохождению ППУ.

На всякий случай уточним, что аналогичная конструкция используется и для подреза стропилин, но в этом случае необходимо делать соседние с подрезанной стропилины двойными (на всю длину).

Те, кто по какой-то причине не хотят делать отверстие ровно над печкой, могут сделать или L-образный дымоход, который выведет трубу в другое место потолка, или вывести ее же под наклоном в 45 градусов — разница определяется величиной смещения — если оно больше метра, то делается наклонный вариант, если меньше — L-образный. Нужно лишь потом дать надежную опору дымоходной трубе, чтобы она удерживала вертикальное положение.

Но это техническое решение, а вот насколько оно хорошо для парной — это другой вопрос. Если честно, то совсем не хорошо. И лишнее ИК-излучение от дополнительных метров дымохода здоровья посетителям не прибавит, увы.

СОВЕТ! Чтобы не пришлось так мучиться, наложите на план пола с фундаментом для печи план кровли — сразу будет видно, куда попадет дымоход. На этой стадии можно подкорректировать сам план.

Итак, подготовка к проходке желательна еще до финальной подшивки потолка. Если все правильно рассчитано, вам останется только вырезать кусок вагонки с парозащитой, утеплителем и гидрозащитой. Ну, если положили черновой и чистовой пол на втором этаже, то их тоже. Но балки останутся целыми.

Вырезать можно тем, что есть под рукой, например, электролобзиком.

Далее нужно выбрать, что именно вы будете отделывать минеритом или силикатом кальция, или базальт-картоном — короб снаружи или стенки отверстия. Допустимо и то, и другое. После крепления плитного утеплителя короб вставляется в отверстие и закрепляется снизу на саморезы.

ВАЖНО! Центр отверстия в потолке должен совпадать с центром трубы. Для этого следует воспользоваться отвесом и совместить центры.. Снизу монтируется труба

Если выбрали сэндвич, то сначала надеваете на патрубок печи монотрубу, не забывая фиксировать все соединения высокотемпературным герметиком. Ближе к потолку на монотрубу надевается старт — это переходник на сэндвич. Уже сэндвич продевается через отверстие ППУ

Снизу монтируется труба. Если выбрали сэндвич, то сначала надеваете на патрубок печи монотрубу, не забывая фиксировать все соединения высокотемпературным герметиком. Ближе к потолку на монотрубу надевается старт — это переходник на сэндвич. Уже сэндвич продевается через отверстие ППУ.

Выверяйте вертикали! У трубы должны быть предусмотрены крепления к стене, которые зафиксируют ее в строго вертикальном положении.

После того, как сэндвич продет в ППУ, пространство между ним и стенками короба заполняется другим утеплителем — минватой, керамзитом или керамической ватой. Минвата из этого списка нравится нам менее всего. Керамзит отлично сгодится для бюджетного варианта.

КСТАТИ! Дно короба можно выложить тем же силикатом кальция и им же отделать крышку изнутри.

Закрываем крышку и фиксируем ее на полу чердака саморезами (она выступает за пределы отверстия немного). На этом конкретно проход дымохода через потолок, осуществленный своими руками можно считать завершенным. Дальше — вывод через крышу.

Выбор размера

Диаметр труб дымохода проектируют с учетом мощности печи, а его протяженность зависит от расположения печной конструкции в бане. Независимо от особенностей постройки дымоход нужно ставить в соответствии с нормами СНиП и правилами трубо-печных работ.

Продукты горения твердого топлива должны удаляться через дымоход, который устанавливают вертикально без сокращения сечения.

Глубина карманов в основании труб составляет до 250 мм. В них располагают отверстия для чистки, закрываемые специальными задвижками. Если в бане установлено несколько печей, у каждой должна быть отдельная дымовая труба.

Чем выше дымоход, тем лучше тяга, любые объекты вблизи от устья дымохода ее ухудшают, поэтому высота труб должна быть не меньше 5 метров. Что касается высоты дымохода на крыше, он должен возвышаться более чем на 20 см над плоской кровлей. Если труба расположена в полутора или трех метрах от конька, ее ставят не ниже уровня конька, а ее высота превышает 50 см.

Если расстояние между коньком крыши и дымоходной трубой превышает три метра, мысленно проведите линию от конька к трубе вниз от горизонта под углом 10 градусов: установленная труба должна быть выше этой линии. В целом, дымоход должен быть на 50 см выше верхней точки здания. Если крыша строения выполнена из горючих материалов, высота дымоходных труб должна достигать одного или полутора метров.

Параметры дымоходных труб строго прописаны стандартами СНиП. Так, для полного удаления топочного газа внутренний диаметр бетонных и кирпичных дымоходов должен быть не менее 140х140 мм при мощности печи до 3,5 Вт, 140х120 при 3,5-5,2 Вт и 140х270 при 5,2-7 Вт.

Круглое сечение стальных и керамических дымоходов составляет не менее 16 см при печи мощностью до 3,5 Вт, 19 см – от 3,5-5,2 Вт и 22 см при мощности 5,2-7 Вт. На дымоходы твердотопливных печей ставят задвижки размером 15х15 мм.

Как установить дымоход через стену

Алгоритм установки дымохода через стену проще, чем вывод через крышу. Однако есть определенные требования по установке, которые следует знать на этапе планирования бани:

  • Технологическое отверстие для вывода трубы в стене бани проделывают на высоте не менее 1,2-1,5 м.
  • Горизонтальный участок трубы (от печи до внешнего поворота на вертикаль) не должен превышать 1 м. Большая протяженность этого участка приводит к значительному снижению тяги, быстрому забиванию дымохода продуктами сгорания.
  • Вертикальный участок трубы, идущий вдоль внешней стены бани не должен прилегать к ней более чем на 1, 5 м. Такое же расстояние оставляют при огибании кровельного наплыва.
  • Расстояние до соседних зданий при выводе трубы по улице через стену запрещено оставлять менее 1,5 м до своего строения, менее 3 м до соседской постройки.
  • Для эффективного дымоудаления запрещено делать более 3 поворотов трубы с горизонтального на вертикальное положение.
  • Общая протяженность вертикального участка должна быть не менее 5 метров для обеспечения эффективной тяги.
  • По помещению труба не имеет теплоизоляции. После прохода через стену выводят изолированный сэндвич.

Монтаж дымохода в бане через стену осуществляют следующим образом:

  • К печи, через специальный адаптер, подсоединяют сегмент с заслонкой (шевером). Заслонка, как в классической печи, регулирует уровень тяги. Полное ее перекрытие не дает теплу уходить в атмосферу после того, как печь потухла. Каждый стык обрабатывают огнестойким герметиком и стягивают специальными зажимами.
  • На стену, в зоне технологического отверстия устанавливают теплозащитный экран-отражатель. Диаметр отверстия рассчитывают таким образом, чтобы стенка трубы не доходила до стены бани 45 см.
  • Трубу выводят наружу, закрывая свободное пространство короба в стене теплоизоляцией. Минвату помещают в специальную металлическую сетку, которая служит механическим ограничителем.
  • При выводе конструкцию продолжают тройником. Нижнее отверстие коего имеет заглушку, образуя емкость для сбора смолы и конденсата. Через это отверстие периодически дымоотвод чистят.
  • Вертикальный участок ведут прямо до козырька кровли. Его огибают уголками на 45 или 90 градусов. Предпочтительнее монтировать острые углы, для плавного изгиба.
  • Верх дымоотвода оформляют защитным зонтом.

Для удержания веса трубы с внешней стороны устанавливают специальные опоры. Кроме этого через 50 см на стену дома устанавливают специальные кронштейны для удержания вертикальной конструкции в недвижимом, фиксированном положении.

Рекомендуем ознакомиться:  Можно ли заливать полипропиленовые трубы в стяжку?

Нижние опоры с внешней стороны бани удерживают вес не только вертикального участка конструкции, но и фиксируют горизонтальное колено, удерживая направляющую ось от печи.
