Пол, межэтажные перекрытия
Пол может быть деревянным, что более характерно для финской технологии, а может быть выполнен как бетонная стяжка. Но последний вариант не способствует теплоте в доме.
Для устройства пола в деревянном доме на кирпичные стойки укладываются деревянные лаги, выровненные по горизонтальному уровню. На них монтируется половая доска толщиной 50 мм.
Межэтажное перекрытие устраивается на вертикальных стойках, между которыми размещаются балки. Те, в свою очередь, тоже скрепляются параллельными брусьями. И уже поверх этой конструкции укладывается пол, после чего монтируется потолок первого этажа.
Обвязка
Обвязка делается из брусьев 150 на 150 мм, 200 на 200 мм, 200 на 250 мм.
Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.
Бруски устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.
Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.
Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.
3. Устройство чернового пола
Для лаг используется брус 150 на 100 мм. Шаг – 60 сантиметров.
Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.
Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.
4. Установка каркаса
Для каркаса подойдет доска 100, 150 и 200 мм на 50 мм.
Сначала монтируются угловые стойки. Они фиксируются при помощи усиленных стальных уголков.
Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.
Брус верхней обвязки
В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.
Чтобы придать конструкции прочность, делается монтаж диагональных укосов.
Монтаж потолочных балок
Монтаж делается тремя способами:
- Методом вырубки
- Перфорированными кронштейнами
- Стальными уголками
Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.
5. Монтаж стропильной системы
Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».
6. Внешняя отделка
Для этой цели можно использовать сайдинг, имитатор бруса, камня или любой другой материал, предназначенный для этого. Порядок выполнения следующий:
- Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
- Обрешетка обрабатывается антисептиком и огнеупорным составом
- Далее идет монтаж отделочного материала по определенной технологии
7. Утепление дома
После окончания внешней отделки, необходимо утеплить все части дома – кровлю, перекрытия, пол, фасады. Утеплитель укладывается в ячейки между брусками.
Поверх крепят пароизоляционную пленку.
8. Внутренняя отделка
Дом готов! Осталось дело за малым — сделать внутреннюю отделку.
Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.
В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.
Фотоотчет строительства каркасного дома своими руками
В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.
Видео строительства каркасного дома своими руками
Финская технология строительства каркасных домов – особенности материала
Строительство домов по финской технологии
Утеплитель для стен каркасного дома
Многослойные сендвич-панели, используемые в строительстве
домов по финской технологии, содержат экологически чистый минераловатный утеплитель.
Так как он не разлагается, то срок службы здания увеличивается в 3-4 раза по
сравнению с домами, построенными по канадской технологии.
Пенополистирол, из которого состоят органические утеплители,
со временем разлагается. При его распаде образуются полимерные соединения,
которые выделяют в окружающую среду вредоносные вещества.
Сендвич-панели, имеющие в своем составе утеплитель органического происхождения, надлежит
менять каждые 25 лет эксплуатации. В домах, построенных по финской технологии,
пенополистирол отсутствует.
Финский клееный брус
Если технология изготовления клееного бруса была выдержана,
то получается отличный строительный материал, который входит в состав всех
несущих конструкций каркасного дома по финской технологии. Благодаря
специальной обработке срок службы клееного бруса может достигать нескольких
столетий. Так как технология новая, то фактического доказательства этому заявлению
пока нет. Тем не менее, судя по домам которые уже простояли 50 лет и никаких
изменений не наблюдается, то сто лет, это как минимум прослужит.
Преимущества клееного бруса очевидны:
- отсутствуют трещины, впрочем как и другие недостатки обычной
древесины; - брус обладает достаточно высокой прочностью;
- имеет исключительные тепло- и звукоизоляционные качества;
- не деформируется в процессе высыхания (усадка до 1%);
- влагонепроницаем;
- защищен от грызунов, насекомых и грибка;
- пожароустойчив;
- экологически чист, а соответственно, безопасен для
человеческого организма; - практически не требуется дополнительная отделка.
Что такое Supergrund (Супергрунд) и его достоинства
Принципиальная схема Супергрунда для каркасного дома представлена ниже.
Схема Supergrund
В чем основная разница между УШП и Супергрундом? В том, что в Супергрунде несущая часть фундамента отделена от стяжки с теплым полом терморазрывом и, фактически, стяжка и несущий фундамент являются раздельными, независимыми элементами. То есть, Супергрунд – это незаглубленная лента с полами по грунту, но в более современном, энергоэффективном варианте. В какой-то степени это средний вариант между УШП и финским фундаментом. Какие преимущества дает это, казалось бы, незначительное, отличие?
Раздельное исполнение ленты и стяжки
Несущую роль выполняет ленточная часть. Этот момент может быть важен, во-первых, в межсезонье, так как вы меньше зависите от погоды. Например, поздней осенью возвести несущую ленту, затем поставить коробку и, уже уйдя под крышу, заниматься утеплением, коммуникациями, теплыми полами. Вы можете заменить монолитную бетонную стяжку на любую другую, в том числе и на полусухую стяжку, которая дает очень высокое финишное качество поверхности, готовое под укладку 90% напольных покрытий. В Супергрунде нет изломной нагрузки, возникающей на стыке стяжки и несущего ребра, как в УШП, а это и более простые расчеты фундамента (несущая часть рассчитывается как обычная лента) и возможность делать ленточный фундамент хоть под пятиэтажный монолитный дом.
Шведы считают, что за счет терморазрыва и разнесения несущей и не несущей части, Супергрунд является более надежным решением
Вы можете отдать производство ленты в одни руки, а коммуникации и стяжку в другие. То есть исполнители не обязательно должны иметь большой опыт как в земельно-бетонных, так и в инженерных работах.
Потенциальная ремонтопригодность: если возникнет такая необходимость, стяжку можно демонтировать. Да, это большие вложения и трудозатраты, но эта возможность есть, потому что несущие конструкции данная операция не затрагивает.
Высокие нагрузки и любые грунты
Под тяжелые дома возможно исполнение с опорной пяткой, возможно добавление свай на сложных просадочных грунтах
Добавление опорной бетонной пяты к Супергрунду позволяет значительно увеличить нагрузки на фундамент. Вариант с опорной пяткой позволяет легко ставить на такой фундамент и тяжелые дома: кирпич, несъемная монолитная опалубка и т.п.
На просадочных грунтах возможно добавление свай под несущую часть ленты, хотя этот вариант требует внимательного расчета.
Возможность возведения цоколя любой высоты
Вам ничего не мешает вначале залить ленту любой желаемой высоты, а затем выполнить обратную засыпку и стяжку с теплыми полами. Возведение высокого цоколя также может существенно облегчить задачу строительства энергоэффективного фундамента на участках с большим уклоном.
Лучшая энергоэффективность
Шведские термограммы сравнения УШП и Супергрунда
В шведской документации приведены термограммы, из которых следует, что энергоэффективность Супергрунда выше, чем традиционной УШП. Так как нет нужны отапливать системой теплого пола массивные несущие ребра, расположенные близко к улице.
Нет острой необходимости в отделке цоколя
В оригинальном Супергрунде, после укладки бетона, наружное ребро пенопласта демонтируется. И вы получаете бетонный цоколь, который при аккуратном исполнении можно даже не отделывать. В классической УШП – отделка наружного пенопласта необходима.
Супергрунд в Швеции с демонтированным наружным пенопластом
Еще один пример того, как выглядит Супергрунд после демонтажа наружного пенопласта
Вот так выглядит Супергрунд перед укладкой бетона. Это первый Супергрунд, сделанный командой Финского Домика летом 2016 года, с высотой цоколя 40 см. В настоящий момент мы имеем опыт возведения цоколя и 50, и 60 см от уровня грунта.
Стоимость, сравнимая с классической УШП
При равной с УШП высотой цоколя Супергрунд практически не отличается по стоимости от традиционной УШП. Ведь если вы посмотрите на схему в самом начале более внимательно, то поймете, что вся разница только в одном дополнительном ребре опалубки, что в общей стоимости занимает очень незначительный процент.
Устройство фундамента
Ленточный фундамент для каркасного дома
Тип основания выбирается с учетом индивидуальных особенностей грунта на участки, уровня грунтовых вод и промерзания. Под одноэтажную постройку небольшого веса можно использовать легкий фундамент – на винтовых или буронабивных свая с ростверком, мелкозаглубленный ленточный. Под буронабивные сваи готовятся скважины с песчано-гравийной подушкой на дне, в них укладывается каркас из арматуры и заливается бетоном. Ростверк изготавливают из монолитной бетонной ленты или керамзитобетонных блоков.
Для подвижных грунтов предпочтительный ленточное основание. Для его устройства в траншею на подсыпку из песка устанавливается опалубка. Из арматуры связывается двухуровневый каркас и укладываются в траншею. Конструкция заливается бетоном. После набора прочности фундамент утепляют и покрывают гидроизоляцией. Иногда монолитную ленту заменяют рядами керамзитобетонных блоков или полнотелого кирпича.
По классической скандинавской технологии дома возводятся на утепленном финском фундаменте УФФ. Это комплексная система, включающая утепление пола по грунту, дренаж, отмостку, разводку инженерных коммуникаций. Традиционно в нее закладываются трубы водяного теплого пола.
Канализацию монтируют на стадии высыхания фундамента
Схема монтажа:
- устройство мелкозаглубленного ленточного фундамента;
- теплоизоляция и гидроизоляция основания;
- засыпка песка и гравия, прокладка канализации и водоснабжения, настил гидроизоляции, укладка экструзионного пенополистирола и армирующего каркаса под плиту;
- монтаж системы теплого пола;
- заливка цементной стяжки.
Устройство фундамента по финской технологии обойдется дороже, но затраты обоснованы для регионов с холодными погодными условиями.
Сколько стоит дом Jämerä
Завершить же эту небольшую экскурсию в мир финского строительства из газобетона я хочу вопросом цены, как весьма актуальным.
В настоящий момент Jämerä предлагает вам 2 варианта
- Покупка «домокомплекта», то есть набора газобетонных блоков, перекрытий и т.п. с проектом дома, для дальнейшего возведения силами сторонней организации
- Полный цикл строительства дома под чистовую отделку (теплый контур)
По первому варианту, стоимость домокомплекта колеблется в пределах 17-18 тысяч рублей за м2, что является вполне гуманной ценой, на мой взгляд.
По второму варианту мне информация не известна. Думаю ее можно узнать обратившись непоследственно в Jämerä. При этом в теплый контур войдет
- Фундамент
- Полностью сделанная коробка дома из газобетона Jamera — крыша, стены, перегородки
- Полностью завершенная фасадная отделка
- Энергоэффективные окна европейского производства (не металлопластик)
- Кровля
- Базовые инженерные коммуникации — ввод в дом канализации, водопровода и электрического кабеля.
То есть фактически дом будет сдан «под финишную отделку», так же как сдается квартира в многоэтажке.
Реальный дом, построенный под СПб в комплектации «теплый контур»
Конечно, думаю, что если выбрать строительство уже с подрядом от Jamera, то цена будет не дешевой. Но и дом не “эконом класса”. Не забывайте, вы получаете дом, с современной архитектурой, построенный финской компанией из европейских материалов. Причем компанией, которая занимается этим уже 40 лет — то есть знает, что делает.
Оригинальный финский дом — это хорошая вещь. А за хорошие вещи приходится платить.
Что такое шведская плита
Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция – утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

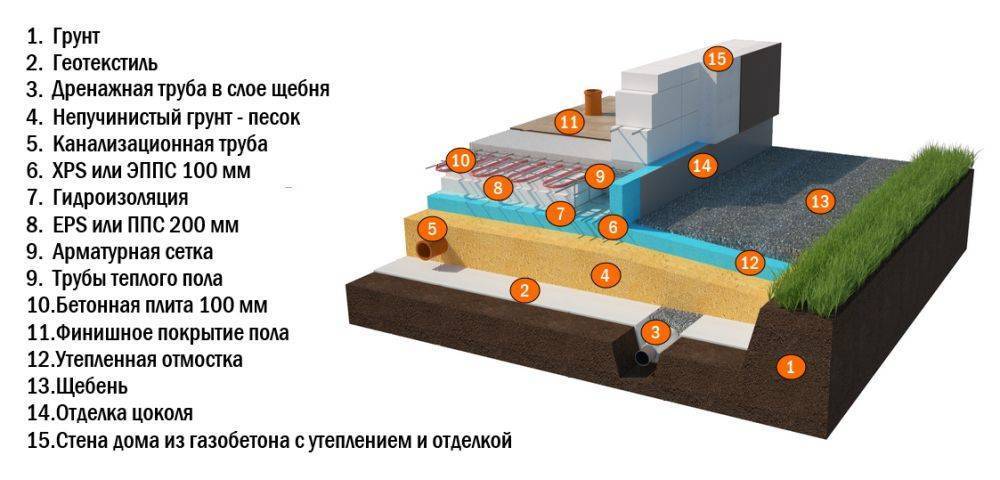

Устройство утепленной шведской плиты
Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:
- Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
- УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
- Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
- Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
- Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) – это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
- Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
- Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
- Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.
Конструктивные отличия от других видов фундаментных конструкций
Главное отличие фундамента по финской технологии от других типов оснований заключается в наличии утепленной плиты пола, не связанной с мелкозаглубленной лентой. Это делает конструкцию более устойчивой при строительстве на слабых и пучинистых грунтах. Кроме этого, наличие эффективного утепляющего слоя по периметру всего здания увеличивает защиту фундамента от воздействия низких температур в холодное время года.
Стоимость конструкции финской ребристой плиты, при ее реализации по технологии компании Omatalo, составляет в среднем 100 дол/м2. На первый взгляд это несколько дороже, чем у традиционных систем. Однако, если учесть, что одновременно с возведением фундамента дом утепляется и производится монтаж системы отопления, то предлагаемая финская схема обходится намного дешевле.
Очень важной характеристикой фундамента УФФ является высота возводимого цоколя, поскольку он требует приобретения и доставки дополнительных строительных материалов. Ее величина зависит от структуры грунта и толщины растительного слоя, который во время строительства убирается полностью
По своей конструкции утепленный финский фундамент больше всего напоминает шведскую теплую плиту (материал про неё — читать). Но в системе УШП не предусматривается наличие теплого цоколя, а наливной пол составляет с мелкозоглубленной лентой единую монолитную конструкцию. Фундаментная плита, разработанная шведами, по своей сути представляет бетонную утепленную чащу, а финская система — более динамичное строение из независимой плиты пола и МЗЛФ с утеплением по всему периметру. В остальном же не сильно она от него и отличается.
Следует заметить, что каждый реализуемый проект требует индивидуального расчета (пример — смотреть), который будет учитывать существующий тип грунта, климатические условия региона, глубину промерзания, грунтовые воды, вес строительных конструкций и другие факторы.
Диапазон применения и особенности схемы
Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.
Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.
Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

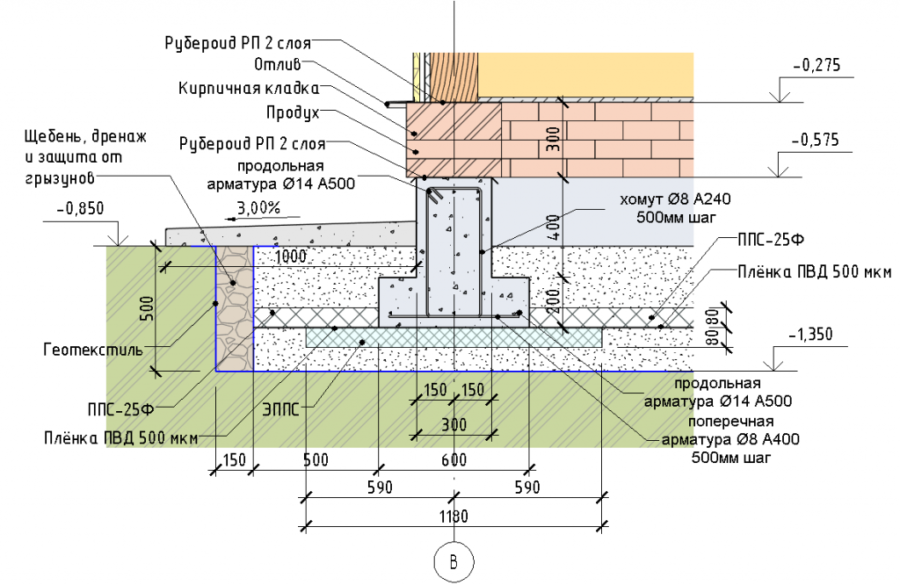

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента
В экономическом плане схема подходит лишь к строениям без подвалов.
Среди преимуществ УФФ можно отметить:
- Изящное и простое решение противоморозной защиты
- Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
- Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
- Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
- Вариант лучше, чем УШП адаптируется к уклонам участка.
- Схему допустимо применять при высоком уровне грунтовых вод
Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.
Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% — 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.
Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% — 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.
Естественная приточная вентиляция
- Лучше всего проводить монтаж до отделки помещений, прямо в ходе строительства. Если клапан будет находиться за радиатором отопления, его нужно временно демонтировать и отметить маркером месторасположение будущей вентиляции.
- Делается отверстие под вентиляционный канал.
- В образовавшийся канал монтируется вентиляционная труба с утеплителем.
- Корпус клапана не должен касаться трубы, поэтому его можно прикрепить с помощью монтажной пены. Корпус, как и трубу можно утеплить, либо надеть шумопоглотитель.
- С внешней стороны вентиляционной трубы одевается защитная решетка, с внутренней – специальная крышка.
Если, подбирая проект будущего дома, вы выбрали финские дома каркасники, постройка будет прочной и надежной, при грамотном выборе материалов позволит сэкономить значительную часть бюджета.
Главные преимущества финской технологии домов каркасного типа
Основным преимуществом такого жилья считается простота конструкции. Построить каркасный дом по финской технологии можно из деревянных балок с сечением 245 на 100 мм. Шаг их расположения составляет вплоть до 400 мм. С их помощью получается каркас сооружения, который позднее обшивают с использованием плит из дерева.
Грамотная обшивка представляет собой основополагающий параметр сооружений по подобным проектам. Их главное предназначение – служить сохранению необходимого уровня тепла в постройке. Именно этот момент относят к несомненным преимуществам разноплановых финских проектов.
Обобщим основные достоинства каркасных домов по финской технологии:
- Легкая конструкция каркаса;
- Простота возведения;
- Небольшой расход требуемых материалов;
- Строительство можно реализовать в самые сжатые сроки;
- Нет проблемы с сезонностью ( в процессе строительства практически не нужно применять бетон, возведение конструкции возможно даже в зимний период);
- Каркасно щитовые дома обладают высокими показателями устойчивости к возможному движению пластов грунта, к слабым землетрясениям;
- Возможность использования доступного оборудования в процессе строительства (не нужно использовать тяжелую специальную технику);
- Довольно удобно выполнять все требуемые внутренние работы по отделке;
- Такие дома можно перевозить панельно и устанавливать по частям.
Кроме несомненных достоинств можно выделить и некоторые недочеты такого типа сооружений:
- Низкие шумоизоляционные свойства используемых перегородок;
- Довольно низкие показатели прочности плит, используемых для обшивки.
Плюсы и минусы утепленной фундаментной конструкции
Применение фундаментов малого заглубления является наиболее перспективным направлением развития малоэтажного строительства. Применение современных строительных материалов и технологий позволило в значительно степени уменьшить общий вес возводимых зданий.
Это все и привело к возможности разработки и внедрения новой технологии утепленного фундамента зданий. После 10 лет эксплуатации первых построенных домов, строительное сообщество смогло убедиться, что утепленные финские плиты хорошо показали себя на практике в вопросах эксплуатационной устойчивости, энергосбережения и создания комфортных условий.
К основным преимуществам этого типа фундаментных оснований специалисты относят:
- простое и недорогое решение вопроса снижения потерь тепла;
- высокую энергоэффективность конструкции, лишь немного уступающей теплой шведской плите;
- хорошую адаптацию к изменению нагрузок и устройству инженерных коммуникаций;
- выполнение работ с небольшим количеством рабочих;
- последовательное выполнение рабочих операций, допускающее устройство теплого пола и стяжки после возведения стен и монтажа кровли;
- возможность применения фундаментной конструкции на любых типах почвы и при высоком уровне грунтовых вод.
К недостаткам относят достаточно большой объем земляных работ и недостаточно эффективную работу систем отопления с традиционными радиаторами.
