Способы подшивки кромки крыши

Кровельщики пользуются двумя вариантами подшивки свесов:

  1. По стропилам – применяется только на крышах с небольшим уклоном. Для монтажа, все нижние части стропил должны быть в одной плоскости. Если не получается обрезать ровно, нужно наверх набить дополнительную ровную доску. Первым делом выставите и прикрутите первую и последнюю планки обшивки. Далее между ними нужно натянуть веревку для равновесия, после этого можно крепить оставшиеся планки. Для обшивки пользуются металлическими уголками и шурупами.
  2. По коробу – подходит для крыш с крутым скатом. Технология простая – доска, ширина которой составляет 40 мм, одной стороной крепится к нижнему краю стропил, а вторую необходимо зафиксировать к стене дома, на предварительно уставленный брус. В результате получается треугольный каркас, который можно далее обшивать любым выбранным материалом.

Инструменты и материалы

Для того чтобы подшить свесы крыши софитами, понадобятся:

  • софитные панели (перфорированные, сплошные и/или частично перфорированные);
  • крепежные профили — молдинги (или J-профили) и J-фаски;
  • саморезы с антикоррозийным покрытием (диаметр шляпки — не менее 8 мм);
  • отвертка, шуруповерт;
  • уровень достаточной длины;
  • ножовка, острый нож или другой инструмент для обрезки;
  • молоток (для фиксации элементов обрешетки);
  • устойчивая лестница для работ на высоте.

Если нет готового проекта дома, в котором предусмотрен монтаж софитов, для упрощения расчетов материала рекомендуется сделать план-чертеж

Во внимание принимается общая площадь пространства под карнизом. Также учитывают площадь свесов фронтона

Подбирается модель софита необходимой рабочей ширины. Количество перфорированных панелей зависит от конкретных требований вентиляции и утепления межчердачного пространства. В общем случае, всю вентилируемую площадь делят на 150. Отнимают уже созданные вентиляционные отверстия (слуховые окна и т. д.), а оставшаяся величина и будет рабочей площадью перфорированных панелей.

Как подшить карниз профнастилом: оформление свеса, список материалов, инструкция

Как правило, обшивка карниза профнастилом выполняется с помощью специального короба, на который затем крепят листы металлопрофиля с доборными элементами. Но возможна более простая конструкция, когда профлист закрепляют с обратной стороны стропил, из-за чего он располагается не горизонтально земле, а под тем же углом, что и скат кровли. Такая подшивка свесов крыши профлистом называется диагональной и подходит только для кровли с небольшим уклоном.

Размеры свеса кровли из профлиста

Независимо от типа подшивки, минимальный свес кровли из профнастила равен 500 мм, но обычно его делают шире — до 700 мм.

Горизонтальная подшивка карнизов крыши профнастилом подходит для кровли с любым уклоном, поэтому опишем порядок ее монтажа.

Сначала подготавливают сам карнизный узел. Для этого нужно:

  • Выровнять свес обрезкой выступающих частей стропил или их наращиванием деревянными брусками (кобылками) до необходимой ширины карнизного выступа.
  • Установить лобовую доску так, чтобы ее внешний угол находился на прямой линии, продолжающей линию стропил.
  • Поставить капельник.
  • Уложить гидроизоляцию.
  • Сделать обрешетку, контробрешетку.
  • Закрепить вентиляционную ленту на торцах брусков обрешетки.
  • Установить крюки водостока.
  • Прикрепить карнизную планку.
  • Уложить кровельное покрытие.

Оформление карнизного узла

Подробнее о том, как оформляется узел свеса кровли из профнастила, читайте в этой статье.

Только после этого выполняется отделка карниза крыши профнастилом.

Какие инструменты и материалы вам понадобятся:

  • Лобовая планка с загнутым в форме буквы «Г» фальцем.
  • Деревянный брусок или обрезная доска шириной от 40 мм.
  • J-профиль.
  • Профилированный лист.
  • Ножницы по металлу или любой другой инструмент для резки профлиста.
  • Саморезы по металлу с резиновыми шайбами.
  • Перфоратор, если дом сделан из кирпича, пеноблока и других подобных материалов.
  • Шуруповерт.
  • Дюбели или саморезы по дереву.
  • Строительный уровень.
  • Линейка.
  • Карандаш или маркер.

Как обшить карниз профнастилом: пошаговая инструкция

Подшивка карниза крыши профнастилом, как и укладка листов на кровлю, выполняется при температуре воздуха не выше +30 °С. Это ограничение связано с тепловым расширением металла. При отрицательной температуре устанавливать профилированный лист тоже нежелательно, но если есть такая необходимость, то делать это можно, только когда на столбик термометре выше отметки −15 °С.

Крепите профлированный лист правильно

Чтобы закрепить карниз из металлопрофиля используют кровельные саморезы с самогерметизирующейся резиновой шайбой. Это снижает скорость развития коррозионных процессов в месте крепления.

Начинают подшив карниза профлистом с установки опорного бруска на стене дома. Он ставится так, чтобы его нижняя грань была точно на уровне нижней грани лобовой доски. Для этого с помощью строительного уровня и маркера намечается линия крепления. Затем брус или доску временно крепят на стене либо несколькими саморезами, если дом деревянный, либо дюбелями в предварительно просверленные отверстия, если стены сделаны из кирпича, камня или других похожих материалов. После этого строительным уровнем еще раз проверяют горизонтальность и, если все в порядке, закрепляют брус окончательно через каждые 300–400 мм.

После установки бруска выполняется отделка карнизов крыши профнастилом:

  1. Замеряют расстояние между стеной дома и внешним краем лобовой планки, отнимают от него 15 мм. Полученное значение — это необходимая длина профилированного листа.
  2. Профлист разрезается на прямоугольники нужной длины.
  3. Снизу на опорный брус у стены через каждые 400 мм саморезами привинчивают J-профиль пазом в сторону свеса.
  4. Профлист одной стороной заводят в получившуюся направляющую и крепят его к опорному брусу и лобовой планке кровельными саморезами в низ каждой третьей волны, а также в местах нахлеста.
  5. После того как весь профлист закреплен, устанавливают лобовую планку, прикручивая ее кровельными саморезами по центру через каждые 400–500 мм. Нахлест между планками — 100–150 мм.

На этом обшивка карниза крыши профнастилом завершена.

Какой стороной крепить металлопрофиль

Если для подшивки выбран несимметричный профлист, например, марка С10, С15 или С20, то он укладывается узкой волной в сторону кровли. Так ее вентиляция будет лучше.

Далеко не везде можно купить лобовую планку. Вместо нее можно использовать стандартную планку внешнего угла.

Материалы для подшивки

Доска

Естественно, что используется категории «строганная обрезная». Как правило, достаточная для «подшивки» толщина заготовок 15 – 20, ширина – не более 250 (мм). Но есть нюанс

Следует обратить внимание на то, чтобы все они были одинаковыми. В противном случае такая «подшивка» вряд ли добавит привлекательности всему строению

Вагонка ПВХ

Учитывая стоимость материала, это самый бюджетный вариант. Единственное, что нужно учесть – дополнительные элементы, которые следует приобретать вместе с изделиями (уголки, полосы и ряд других, в зависимости от конфигурации крыши). Целесообразно монтировать для строений, когда нежелательно создавать дополнительную нагрузку на стены или фундамент, так как общий вес такой «подшивки» – минимальный.

Профнастил

Это «оцинковка», покрытая полимерным защитным слоем. Такая подшивка, благодаря волнистому профилю, обеспечивает качественную естественную вентиляцию подкровельного пространства. Разнообразие оттенков листов позволяет подобрать материал практически для любого вида облицовки здания.

Софит

Это разновидность распространенных пластиковых панелей, предназначенная именно для такого рода работы. От традиционных «досок» они отличаются несколькими характеристиками, которые приобретают особое значение при использовании их именно в качестве «подшивки».

Во-первых, наличие перфорационных отверстий по всей длине (гарантия хорошей вентиляции).

Во-вторых, данные изделия имеют большую толщину, а это и прочность, и некоторое снижение теплопотерь.

В-третьих, применение специальных добавок на стадии изготовления, которые повышают устойчивость материала перед ультрафиолетом.

В-четвертых, в отличие от традиционных панелей ПВХ, они не имеют сезонных ограничений в монтаже, тогда как обычный пластик при низких значениях температуры на улице становится хрупким, ломким — более подробно о софитах читайте здесь.

Изделия ОСП

Вариант довольно дешевый, но нужно учесть, что основа таких плит – древесная стружка, хоть и прессованная. Поэтому нужно учитывать особенности климата и недостаточную прочность материала. Продукцию тоньше 6 мм монтировать не стоит.

Как подшить карниз профнастилом: оформление свеса, список материалов, инструкция

Как правило, обшивка карниза профнастилом выполняется с помощью специального короба, на который затем крепят листы металлопрофиля с доборными элементами. Но возможна более простая конструкция, когда профлист закрепляют с обратной стороны стропил, из-за чего он располагается не горизонтально земле, а под тем же углом, что и скат кровли. Такая подшивка свесов крыши профлистом называется диагональной и подходит только для кровли с небольшим уклоном.

Размеры свеса кровли из профлиста

Независимо от типа подшивки, минимальный свес кровли из профнастила равен 500 мм, но обычно его делают шире — до 700 мм.

Горизонтальная подшивка карнизов крыши профнастилом подходит для кровли с любым уклоном, поэтому опишем порядок ее монтажа.

Сначала подготавливают сам карнизный узел. Для этого нужно:

  • Выровнять свес обрезкой выступающих частей стропил или их наращиванием деревянными брусками (кобылками) до необходимой ширины карнизного выступа.
  • Установить лобовую доску так, чтобы ее внешний угол находился на прямой линии, продолжающей линию стропил.
  • Поставить капельник.
  • Уложить гидроизоляцию.
  • Сделать обрешетку, контробрешетку.
  • Закрепить вентиляционную ленту на торцах брусков обрешетки.
  • Установить крюки водостока.
  • Прикрепить карнизную планку.
  • Уложить кровельное покрытие.

Оформление карнизного узла

Подробнее о том, как оформляется узел свеса кровли из профнастила, читайте в этой статье.

Только после этого выполняется отделка карниза крыши профнастилом.

Какие инструменты и материалы вам понадобятся:

  • Лобовая планка с загнутым в форме буквы «Г» фальцем.
  • Деревянный брусок или обрезная доска шириной от 40 мм.
  • J-профиль.
  • Профилированный лист.
  • Ножницы по металлу или любой другой инструмент для резки профлиста.
  • Саморезы по металлу с резиновыми шайбами.
  • Перфоратор, если дом сделан из кирпича, пеноблока и других подобных материалов.
  • Шуруповерт.
  • Дюбели или саморезы по дереву.
  • Строительный уровень.
  • Линейка.
  • Карандаш или маркер.

Как обшить карниз профнастилом: пошаговая инструкция

Подшивка карниза крыши профнастилом, как и укладка листов на кровлю, выполняется при температуре воздуха не выше +30 °С. Это ограничение связано с тепловым расширением металла. При отрицательной температуре устанавливать профилированный лист тоже нежелательно, но если есть такая необходимость, то делать это можно, только когда на столбик термометре выше отметки −15 °С.

Крепите профлированный лист правильно

Чтобы закрепить карниз из металлопрофиля используют кровельные саморезы с самогерметизирующейся резиновой шайбой. Это снижает скорость развития коррозионных процессов в месте крепления.

Начинают подшив карниза профлистом с установки опорного бруска на стене дома. Он ставится так, чтобы его нижняя грань была точно на уровне нижней грани лобовой доски. Для этого с помощью строительного уровня и маркера намечается линия крепления. Затем брус или доску временно крепят на стене либо несколькими саморезами, если дом деревянный, либо дюбелями в предварительно просверленные отверстия, если стены сделаны из кирпича, камня или других похожих материалов. После этого строительным уровнем еще раз проверяют горизонтальность и, если все в порядке, закрепляют брус окончательно через каждые 300–400 мм.

После установки бруска выполняется отделка карнизов крыши профнастилом:

  1. Замеряют расстояние между стеной дома и внешним краем лобовой планки, отнимают от него 15 мм. Полученное значение — это необходимая длина профилированного листа.
  2. Профлист разрезается на прямоугольники нужной длины.
  3. Снизу на опорный брус у стены через каждые 400 мм саморезами привинчивают J-профиль пазом в сторону свеса.
  4. Профлист одной стороной заводят в получившуюся направляющую и крепят его к опорному брусу и лобовой планке кровельными саморезами в низ каждой третьей волны, а также в местах нахлеста.
  5. После того как весь профлист закреплен, устанавливают лобовую планку, прикручивая ее кровельными саморезами по центру через каждые 400–500 мм. Нахлест между планками — 100–150 мм.

На этом обшивка карниза крыши профнастилом завершена.

Какой стороной крепить металлопрофиль

Если для подшивки выбран несимметричный профлист, например, марка С10, С15 или С20, то он укладывается узкой волной в сторону кровли. Так ее вентиляция будет лучше.

Далеко не везде можно купить лобовую планку. Вместо нее можно использовать стандартную планку внешнего угла.

Особенности монтажа софитов для подшивки кровли

Большинство инструкций и видео по монтажу софитов для подшивки кровли своими руками поясняют процесс установки горизонтальных панелей на карнизные и фронтонные свесы двускатных крыш. Это простая и понятная технология, не требующая особых навыков и специализированных инструментов. Установка панелей имеет ряд особенностей в тех случаях, когда архитектура кровли более сложная — с перепадами, поворотами, углами и т. д.

Подшивка софитами поворотов и наружных углов кровли

При монтаже софитов производитель рекомендует в качестве направляющих использовать молдинги и J-фаски. Однако для оформления стыка панелей разных свесов вальмовой или шатровой крыши потребуется дополнительный доборный элемент — H-профиль:

Он крепится на углах свесов и дает возможность аккуратно состыковать в горизонтальной плоскости софиты для подшивки кровли. На фото видно, как при этом оформляется стык:

При необходимости H-профиль можно заменить двумя J-профилями. Край каждой панели, входящей в стыковочную направляющую, обрезается под углом примерно 45о. Рекомендуется для каждого поворота кровли заранее сделать точный шаблон.

Монтаж софитов с помощь внешнего угла

Выполняя подшивку кровли софитами своими руками, необходимо учитывать следующие особенности.

  • Оставляйте зазоры 1–2 мм для температурного расширения. Не используйте монтажную пену для заделки щелей и мест стыковки.
  • Шаг между крепежом не более 0.4 м. Если в регионе повышенная ветровая нагрузка, то расстояние между саморезами рекомендуется сократить.
  • На свесах шириной более 40 см обязательно необходимо устанавливать обрешетку, чтобы софиты со временем не изменили геометрию.
  • Устанавливая софиты для подшивки кровли своими руками, обязательно используйте уровень. Панели должны располагаться к направляющим точно под углом 90о.
  • Направляющие (молдинги, J-фаски, J-профили и т. д.) фиксируют саморезами только в специально предназначенные для этого отверстия и строго по центру. Оставьте зазор между шляпкой самореза и панелью в 1 мм
  • Не прибивайте виниловые софиты к каркасу и обрешетке гвоздями и не закручивайте саморезы до упора. Это приводит к искривлению винила в жаркое время года (идет волнами).

Инструкция по подшивке свесов софитами

В зависимости от фирмы изготовителя и материала изготовления софитов и доборных элементов правила по монтажу софитов могут отличаться. Поэтому всегда ознакамливайтесь с инструкцией производителя. В данном случае будет рассмотрена подшивка свесов крыши при помощи виниловых софитов.

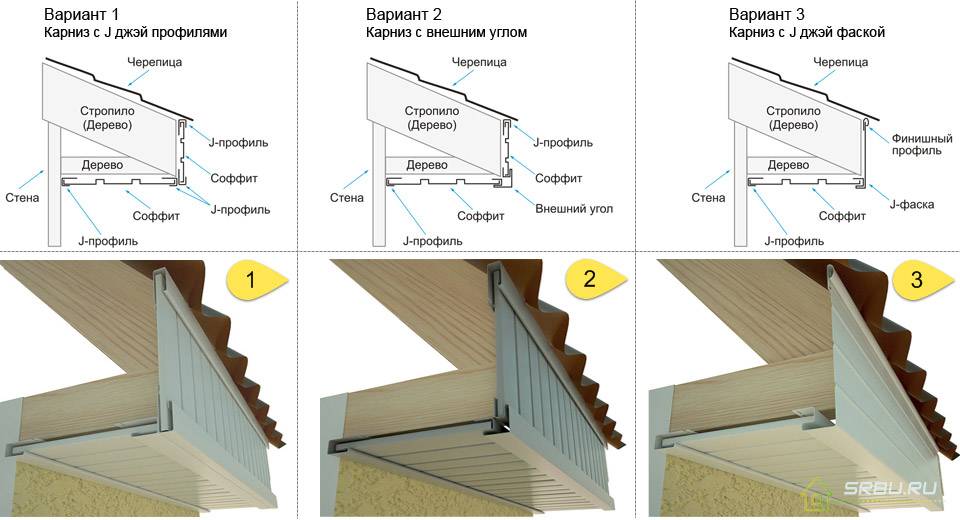

Существует несколько конструктивных особенностей крепления панелей софитов:

Чаще всего монтаж софитов производят горизонтально, хотя в некоторых случаях применяют и крепление вдоль стропильных ног. Для горизонтального крепления делается специальная обрешетка, как ее сделать описано выше или в видео инструкции представленной ниже. Затем на эту обрешетку крепят все необходимые элементы.

1. Для начала отмеряют J-профиль необходимого размера, для этого прикладывают профиль поперек свеса и наносят метку.

2. Отрезать профиль по размеру можно при помощи «болгарки», режется все быстро, а срез остается ровным.

3. После этого профиль крепят к деревянному каркасу при помощи саморезов.

4. После того как закреплены все профили замеряют расстояние между двумя профилями, чтобы узнать размер софитной планки. После этого нарезают планки софита необходимого размера.

5. Для установки планки ее заводят сперва в пристенный, а затем в карнизный свес и закрепляют при помощи саморезов к деревянной обрешетке.

6. Если при подшивке не используется J-фаска, то лобовая часть свеса тоже зашивается софитами.

Более подробно о монтаже обрешетки и софитов смотрите в видео представленном ниже.

Чем подшить карниз крыши: софитом или профнастилом?

Обычно карнизный и фронтонный свесы зашивают софитами — панелями, которые напоминают сайдинг с перфорацией. Но вместо софитов можно использовать другие материалы: деревянные бруски, виниловые панели, металлопрофиль. Конечно, софиты проще установить и они через них лучше вентилируется подкровельное пространство, но у других материалов, в особенности у профлиста, есть свои преимущества:

  1. Больший срок службы. Толщина металла и качество антикоррозионного полимерного покрытия у профилированного листа, за исключением ультрабюджетного материала, выше. Поэтому срок службы больше.
  2. Профлист дешевле. Софиты, как специализированные доборные элементы, стоят больше обычного профилированного листа. А если вы обшиваете металлопрофилем свес крыши из профнастила, то для вас подшивка, вообще, будет бесплатной — на нее пойдут обрезки, оставшиеся после монтажа кровельного покрытия.
  3. Идеальное попадание в цвет. Даже если производитель софитов использует ту же цветовую шкалу RAL, что и изготовитель профилированного листа, реальные оттенки могут существенно отличаться. Если вы покупаете материал у одной и той же компании, то это исключено.
  4. Большая прочность. Хотя на карнизный свес профлиста нет особой нагрузки, большая прочность металлопрофиля важна: этот материал при перевозке или монтаже намного сложнее повредить.
  5. Разнообразие. Софиты выпускаются в 2–3 формах, в то время как количество возможных профилей профнастила исчисляется десятками, если не сотнями. Тоже касается цветов.

По этим причинам карниз кровли из профнастила лучше подшивать именно профилированным листом

За исключением крыш с очень небольшим уклоном — в этом случае из-за практически отсутствующего перепада высоты между коньком и нижней частью ската тяга получается минимальной, поэтому для хорошей вентиляции подкровельного пространства важно, чтобы на материале подшивки была перфорация

Материалы для отделки свесов

На строительном рынке элементы для декорирования свесов представлены в широком ассортименте. В качестве основного сырья для изготовления можно выделить металл, ПВХ (пластик/винил) и дерево. Во всем мире пользуются большой популярностью готовые софиты с необходимым набором аксессуаров для удобной и быстрой установки. Кроме простоты монтажа среди преимуществ такого материала можно выделить разнообразие цветового решения и долговечность.

Металлические софиты

Стальные элементы изготавливаются под заказ в виде панелей длиной от 0,5 до 8 метров. Также можно приобрести готовые изделия стандартных размеров: 2,4 и 3 метра (значения кратны ширине свеса 600 и 500 мм, соответственно).

По внешнему виду материал чаще всего имитирует натуральный брус или доску. Ширина панели зависит от профиля и варьируется в пределах 240-305 мм. Наиболее известны двойные и тройные софиты.

Виды металлических софитов: слева – двойной, справа тройной профиль

На изображении видно, что все элементы имеют перфорацию – небольшие отверстия, расположенные частично или по всей площади материала. Их назначение заключается в притоке воздуха через карниз в подкровельное пространство. Подробнее о естественной циркуляции воздуха под кровлей читайте в материале “Контробрешетка: зависимость от уклона и длины ската крыши”. Статья подробно описывает все основные моменты, указывает зависимость необходимой площади отверстий карнизного свеса от значения площади крыши.

Известны несколько видов металлических софитов:

  • Медные;
  • Алюминиевые. Также возможно исполнение с цветным слоем.

Рекомендуемая толщина от 0,45 до 0,5 мм. Оцинкованные и алюминиевые материалы с лакокрасочным покрытием изготавливаются в широком ассортименте цветов каталога RAL и RR, а также с рисунком и текстурой под дерево, кирпич или камень.

Пластиковые софиты

Софиты из пластика наиболее популярны благодаря невысокой цене и легкости монтажа. По составу разделяются на два вида: виниловые (ПВХ – поливинилхлорид) и акриловые (усовершенствованные с применением специальных полимеров). В основном выпускаются длиной 3 м и шириной 0,305 м с тремя секциями.

По вентиляционным свойствам пластиковые панели различаются на:

  • Перфорированные (все 3 секции имеют отверстия);
  • С частичной перфорацией (отверстия только в центральной секции);
  • Сплошные (без перфорации).

Виды пластиковых софитов

Оформление свеса крыши профнастилом

Более экономичный вариант относительно изложенных выше. В качестве дополнительных элементов можно использовать аксессуары от металлического софита. Наиболее привлекательно смотрится профиль C-8 (или 10) или обыкновенный цветной плоский лист. Высокий профлист (20, 21 и т.д.) в данном случае не подойдет. Минусом такого варианта является отсутствие вентиляционных сечений, поэтому придется устанавливать дополнительные приточные решетки.

Вентиляционные решетки в подшивке

Также, в отличие от готовых панелей, крепления на металлическом листе будут заметны. Между собой их лучше соединять саморезами с пресс шайбой в цвет профнастила, либо короткими кровельными саморезами (4,8х19 мм).

Деревянная подшивка

Здесь в качестве материала используются влагостойкие породы дерева: самые популярные и доступные – лиственница и осина. В установке не должно возникнуть особых трудностей. Единственное, нужно понимать – природные ресурсы имеют свойство со временем изменять геометрические размеры, что может сказаться на внешнем виде обустраиваемого объекта. Правило распространяется на ОСП и влагостойкую фанеру.

Открытые стропила

Многие предпочитают вовсе не использовать никаких дополнительных материалов. В местах выноса крыши прибивается сплошная обрешетка, она же будет скрывать кровлю от посторонних глаз. Стропила ровно подрезают и при необходимости обрабатывают декоративным влагостойким лаком или краской.

Оформление свеса без дополнительных материалов

Подшивка свеса крыши

Начинающим мастерам перед началом строительства следует разобраться, что такое карниз крыши. Это конструкция, являющаяся продолжением и одновременно окончанием кровельного пирога. После его обустройства остается щель, через которую видно все слои материалов, которые были использованы при монтаже. В этом месте к стенам крепятся желоба для отведения талой и дождевой воды. При ее стекании брызги могут попадать на мембранную пленку и утеплитель.

Чтобы этого не допустить, проводится подшивка карнизов крыши, варианты этого процесса могут быть простыми и сложными, дорогостоящими и бюджетными.

Технология работ при подшивке свесов кровли

Схема работ зависит от угла наклона кровли и типа подшиваемого участка. При подшивке карнизов возможны два варианта действий:

• Крепление карнизов к обрешетке, прикрученной или прибитой к нижней части стропил. При выборе этого способа свесы размещаются под углом (диагонально), совпадающим с плоскостью стропил как в продольном, так и поперечном направлении. Такая технология возможна при выносе свеса не более 40-50 см и малом угле наклона кровли. При уклоне свыше 30° работы по монтажу существенно усложняются, а расход материалов – неоправданно растет.

• Горизонтальное крепление свесов к каркасу, набиваемому к стенам дома, нижней и верхней части стропил. Этот способ ценится на простоту и является оптимальным при обустройстве крутых кровель. При его реализации наружную часть карниза защищает и удерживает лобная доска, а края примыкания к фасаду вставляются в стартовую планку. Ориентация софитов может быть любой, перпендикулярные стенам ламели при горизонтальном способе выглядят более аккуратно и привлекательно. К обязательным условиям технологии относят размещение промежуточных опор крепления в каркасе при длине карниза более 45 см.

Фронтонные свесы подшиваются к обрешетке вне зависимости от угла наклона кровли и способа отделки карнизов. Места стыка с кровельными материалами таких свесов надежно защищаются от попадания наружной влаги фасками, сама подшивка выполняется исключительно из сплошных материалов. Вентиляцию свеса обеспечивает только небольшой зазор между ним и наружными стенами дома.

К общим требованиям технологии монтажа относят:
