Чугунный радиатор МС 140 технические характеристики: схемы и приемы монтажа радиаторов отопления

Производители, модели, технические характеристики

МС-140 выпускают следующие заводы:

• Нижнетагильский котельно-радиаторный завод (Россия);
• Минский завод отопительного оборудования (Беларусь);
• Луганский литейно-механический завод (Украина);
• ОАО «Сантехлит» Брянская область (Россия);
• ООО «Декарт» Новосибирск (Россия).

Продукция имеет некоторые особенности и отличия, есть модели с межосевым расстоянием 300 мм и 500 мм, а также вариант меньшей глубины МС-90.

Нижнетагильский котельно-радиаторный завод

Продукция завода сертифицирована по стандарту ISO 9001:2008 в сертификации «Русский регистр», есть сертификат от Системы ГОСТ Р и IQNet.

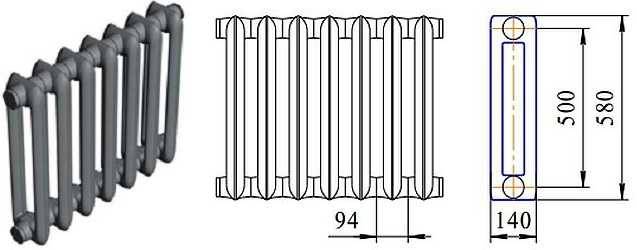

Габаритные размеры МС-140 производства Нижнего Тагила

Температура теплоносителя до +130 oC, рабочее давление до 12 Бар, остальные технические характеристики приведены в таблице.

Название модели	Межосевое расстояние	Габариты	Тепловая мощность секции	Объем секции	Вес секции
ширина	глубина	высота
МС-140-М2-500	500 мм	94 мм	140 мм	580 мм	160 Вт	1,45 л	6,65 кг
МС-140М-300	300 мм	104 мм	140 мм	388 мм	117 Вт	1,11 л	5,4 кг
МС-90	500 мм	90 мм	90 мм	580 мм	130 Вт	1,15 л	5,475 кг

Внешний вид и размеры MC-90

Минский завод отопительного оборудования

Предприятие выпускает чугунные радиаторы МС-140 только с межосевым расстоянием 500 мм, но есть также модифицированный трехканальный БЗ-140-300, а также имеется возможность установить их на ножки, а не навешивать на стену.

Название модели	Межосевое расстояние	Габариты	Тепловая мощность секции	Объем секции	Вес секции
ширина	глубина	высота
МС-140М	500 мм	108 мм	140 мм	588 мм	160 Вт	1,45 л	6,7 кг
БЗ-140-300	300 мм	98 мм	140 мм	376 мм	120 Вт	1,27 л	5,4 кг

Поверхность теплопередачи одной секции МС-140М — 0,208 м2, БЗ-140-300 — 0,171 м2.

В ассортименте этого завода много интересных моделей: есть с барельефом, с плоской фронтальной поверхностью (нового образца, похожие на алюминиевые), разной высоты, ширины и глубины. Есть из чего выбрать. И вообще, белорусские чугунные радиаторы имеют высокое качество.

ОАО «Сантехлит» Брянская область

Рабочее давление отопительных приборов из Брянска разное для разных моделей: для МС-140 — 9 Бар, для МС-100 и МС-85 — 12 Бар, температура рабочей среды +130 oC, площадь нагрева одной секции МС-140М-500-0.9 — 0,244 м2, материал — серый чугун СЧ-10.

Название модели	Межос. расст.	Габариты	Тепловая мощность секции	Объем секции	Вес секции
ширина	глубина	высота
МС-140М-500-0.9	500 мм	93 мм	140 мм	588 мм	160 Вт	1,45 л	7,1 кг
МС-140-300-0.9	300 мм	93 мм	140 мм	388 мм	120 Вт	1,11 л	6,1 кг
МС-110-500-1.2	500 мм	82 мм	110 мм	588 мм	125 Вт	0,85 л	5,6 кг
МС-110-300-1,2	300 мм	82 мм	100 мм	381,4 мм	79 Вт	0,63 л	4,45 кг
МС-85-500	500 мм	76 мм	85 мм	581,4 мм	115 Вт	1,0 л	4,45 кг

Габаритные размеры MC-140-300

ООО «Декарт» Новосибирск

Новосибирские чугунные радиаторы имеют рабочее давление — 9 Бар, подключение 1 ¼, температура транспортируемой среды +130 oC.

Название модели	Межос. расст.	Габариты	Тепловая мощность секции	Объем секции	Вес секции
ширина	глубина	высота
МС-140/500	500 мм	93 мм	140 мм	588 мм	160 Вт	1,45 л	7,1 кг
МС-140/300	300 мм	93 мм	140 мм	388 мм	120 Вт	1,11 л	6,1 кг
МС-90/500	500 мм	71 мм	90 мм	581 мм	130 Вт	1,45 л	6,5 кг

Так льют радиаторы

Луганский литейно-механический завод

Рабочее давление этих отопительных приборов — 12 Бар, температура стандартна — +130 oC, диаметр подключения ¾”.

Технические характеристики радиаторов Луганского завода

В ассортименте луганского завода есть радиатор с плоской лицевой панелью РД – 100 500 – 1,2, его технические характеристики приведены в таблице.

Способы расчета площади покрытия краской

Найти нужную информацию о площади покрытия краской можно в техническом описании к модели. Обычно для отечественного оборудования ее указывают как «площадь обогрева» или иначе, если это импортный радиатор.

Самым ходовым типом отопительного устройства является МС-140. Это классика для большинства квартир старой постройки. Длина одной секции — 9,3 см, высота — 58,8 см. Площадь составляет 0,24 м². Исходя из этого, можно узнать общую площадь батареи. Площадь секции умножают на их количество. В итоге получают число, равное площади окрашиваемой поверхности чугунного радиатора. Результат лучше всегда округлять и учитывать расход краски с небольшим запасом для кранов, муфт, переходников и т.д.

Более современная или модифицированная модель отопительного устройства имеет площадь окраски чугунных радиаторов примерно 0,208 м 2 . Соответственно, красящего материала понадобится меньше.

Сейчас на многих интернет-сайтах есть специальный онлайн-калькуляторы. С их помощью можно самостоятельно высчитать необходимый показатель. Для этого нужно лишь внести в соответствующие строки следующие параметры:

• маркировку радиатора по технической документации;
• количество секций, их длина и высота.

После этого программа произведет нужные расчеты площади окраски и выдаст искомый результат.

Как видите высчитать площадь батарей отопления для покраски совсем не трудно. После этого можно с уверенностью приступать к реконструкции одного из главных интерьерных элементов.

Разновидностей отопительного оборудования множество — это радиаторы стальные, алюминиевые, металлические, биметаллические, чугунные, каждая секция радиатора имеет свои характеристики — у всех из них есть как свои достоинства, так и недостатки.

ООО «Отопительные приборы», производящее чугунные восстановленные радиаторы, в своей продукции сохраняют все стандартные характеристики, которые отвечают ГОСТу 31311-2005. Выпускаемая продукция отличается прежде всего более низкой стоимостью по сравнению с аналогичной продукцией.

Каждая секция радиатора обладает тепловой мощностью в 160 Вт. В помещение поступает длинноволновое тепловое излучение, которое от общего потока тепла составляет 35%, за счет чего идет равномерное прогревание нижней части, а возникающая конвенция с помощью других 65% от теплового потока не дает подняться высокой температуре в верхней части помещения.

Коррозийная стойкость чугуна позволяет говорить о повышенной долговечности чугунных радиаторов. Чугунные отопительные радиаторы могут эксплуатироваться до 50 лет, что также не является для них пределом. Системы с гравитационной циркуляцией могут использовать такие радиаторы.

Недостатки у отопительных чугунных батарей:

Производство и монтаж таких батарей — достаточно трудоемкий процесс, вес секции превышает 7 кг. Нельзя скорректировать величину теплоотдачи радиатора с помощью головок терморегуляции, это происходит из-за того, что у чугуна большая теплоемкость, а у секций большая вместимость. Повышенная теплоемкость позволит сохранить тепло на определенный срок даже после того как отопление будет отключено.

Отопительные чугунные радиаторы серии МС-140-500 — они отапливают жилые, общественные здания, производственные помещения, теплоноситель имеет температуру до 130 градусов С, рабочее избыточное давление в пределах 0,9 МПа.

Чугунный радиатор — секционного двухканального типа. Секция имеет длину — 93 мм, высота радиатора — 588 мм, а глубина составляет — 140 мм. Одна секция имеет площадь поверхности нагрева, равную 0,244 м2, номинальный поток тепла — 0,160 кВт. Одна секция имеет емкость — 1,45 л. и массу с учетом ниппелей и пробок в 7,1 кг. Ниппельное отверстие имеет резьбу — G1 1/4.

Серия МС-140-300 чугунных отопительных радиаторов — предназначена для отопления зданий как жилых, общественных и производственных, имеющих небольшую высоту подоконников, температура теплоносителя составляет — 130 градусов С, рабочее избыточное давление — 0,9 МПа.

Технические характеристики радиатора:

Радиатор секционного двухканального типа. Секция имеет длину — 93 мм, высота составляет — 388 мм, глубина — 140 мм. Тепловой поток имеет номинальное значение — 0,120 кВт, а емкость одной секции составляет — 1,11л., масса — 5,7 кг. Ниппельное отверстие с резьбой — G1 1/4.

Отопительные чугунные радиаторы МС-90-500 — отапливают производственные, общественные, жилые помещения. Их технические параметры:

Секционный двухканальный тип. Секция имеет длину — 78 мм, высоту — 571 мм, ее глубина — 90 мм. Тепловой поток — 0,160 кВт. Емкость одной секции составляет — 1,45 л. Резьба ниппельного отверстия — G 1/4-В.

Эффективная теплоотдача

Значения тепловой отдачи для радиаторов указаны в техпаспорте или на сайтах производителей. Они подходят для конкретных параметров отопительных систем. Тепловой напор системы — важная характеристика, которую нельзя игнорировать при проведении необходимых вычислений. Обычно значение теплоотдачи 1 секции приводится для теплового напора 60° С, что соответствует высокотемпературному режиму отопительной системы с температурой воды 90°С. Такие параметры сейчас встречаются в старых домах. Для новостроек уже используются более современные технологии, при которых уже не требуется высокого теплового напора. Его значение для отопительной системы равно 30 и 50° С.

Из-за разных значений теплового напора в техпаспорте и по факту, необходимо пересчитать мощность секций. В большинстве случаев она оказывается ниже заявленной. Значение теплоотдачи умножают на реальное значение теплового напора и делят на то, что указано в документах.

Параметры отдачи одной секции биметаллической батареи отопления напрямую влияют на её габариты и способность обогревать помещение. Сделать точные расчёты, не зная значения теплоотдачи биметалла, невозможно.

gopb.ru

Радиаторы нового поколения

Чугунные батареи нового поколения внешне выглядят намного привлекательнее, чем устройства старого образца. Они имеют современный вид и визуально напоминают радиаторы из алюминия или из стали. У них плоская передняя панель и ровная поверхность. На некоторых изделиях уже нанесена заводская эмаль, другие модели продаются без неё, окрашивать их придётся самостоятельно.

Совсем недавно чугунные батареи нового поколения завозились только из Европы (Чехии, Италии) и Китая. Сейчас уже их производят в России, Белоруссии и Украине.

Радиаторы чугунные КОННЕР ХИТ, Модерн — евродизайн

Какие преимущества у современных радиаторов европейских производителей? К их преимуществам относятся:

• высокое качество покрытия, они выпускаются на рынок окрашенными, а отечественные модели — только грунтованными;
• более гладкая форма (и снаружи и внутри);
• секции меньшего объёма;
• более высокий уровень теплоотдачи;
• меньший вес и габариты.

Таким образом, у импортных моделей больше преимуществ, чем у отечественных, но и стоят они ощутимо дороже.

Батарея после удаления неисправной секции готова к сборке

Понятно, что демонтаж ведется в обратной последовательности. Однако, случаются ситуации, когда коррозия «съела» выступы на внутренней поверхности ниппеля, и выкрутить его не представляется возможным. Выход в данном случае один – аккуратно «болгаркой» резать по месту расположения прокладки между секциями, а потом греть оставшийся фрагменты ниппеля и выкручивать их из гнезд.

При обратном монтаже после разборки радиатора, безусловно, стоит тщательно оценить целостность и «живучесть» ниппелей – стоят они недорого, и будет разумны «сомнительные» детали заменить на новые.

Видео: пример разборки и обратного монтажа чугунного радиатора МС-140

Сколько секций радиатора МС-140 потребуется для обогрева помещения?

Остался еще один невыясненный вопрос – а какое количество секций необходимо для того, чтобы обеспечить полноценный обогрев того или иного помещения?

Бытует простое правило, что для отопления требуется 100 Вт тепловой энергии на каждый квадратный метр площади помещения. Значит, просчитать количество не составит особого труда – площадь умножается на 100 и делится на тепловую мощность одной секции выбранной модели радиатора.

Например, комната 18 м², требует, соответственно 1800 кВт тепловой энергии. Значит, если выбран типовой МС-140 с удельной мощностью на секцию в 160 Вт, потребное количество будет 11,25. Значение округляется в большую сторону до целого. Итого – 12 секций.

Расчет, действительно, прост, но весьма неточен. Дело в том, что 100 Вт/м² — весьма усредненная величина, и в разных климатических условиях, понятно, не отражает в полной мере потребности в тепловой энергии — где-то этого может и недоставать, а в южных регионах такая мощность будет попросту излишней. Кроме того, имеют немалое значение особенности здания, расположения помещения по сторонам света, размер и количество окон и их конструкция, степень утепленности стен и потолка. Даже способ врезки батарей в отопительный контур – и тот способен повлиять на отдаваемые радиаторами тепло.

Поэтому предлагаем читателю воспользоваться специальным калькулятором, в котором уже заложено большинство влияющих на требуемую мощность отопления критериев. Введите запрашиваемые значения – и сразу получите результат, в зависимости от выбранного типа чугунного радиатора:

Калькулятор расчета необходимого количества секций чугунного радиатора

Перейти к расчётам

Итак, был подробно рассмотрен чугунный радиатор МС-140. Несмотря на более чем солидный возраст модели и, как кому-то кажется, неказистый вид, не приходится сомневаться в том, что подобные отопительные приборы нескоро уйдут квартир и домов, послужат еще не одному поколению.

Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

Чугунный радиатор Viadrus (Чехия)

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Тип радиатора	Поверхность нагрева, м2	Теплоотдача, Вт м2 (90/20°С)
М-140-АО	0,299	175
М-140-АО-300	0,17	108
М-140	0,254	155
М-90	0,2	130
РД-90с	0,203	137

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

∆ t — температурный напор °С (0,5 х ( t _вх. + t_вых. ) — t_вн.);

t_вх – температура входящей в радиатор воды,

t_вых – температура воды на выходе из радиатора;

t_вн.- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр., выходящего 70 гр., а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Тепловой напор	50-60	60-70	70-80	80-100
Коэффициент теплопередачи (К)
Радиаторы чугунные высокие	7.0	7.5	8.0	8.5
Радиаторы чугунные средние	6.2	6.4	6.6	6.8

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр., а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

7 х 0,299 х 60 = 125,58 Вт

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

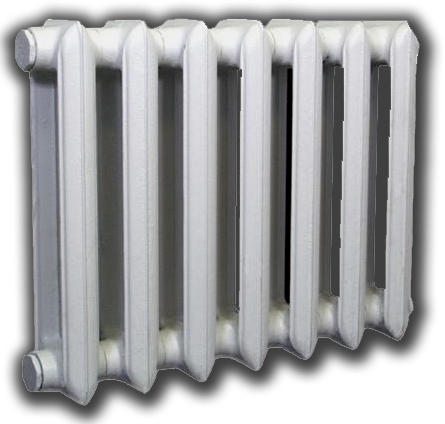

«Традиционный» чугунный радиатор МС-140М2

Радиаторы чугунные МС-140

http-equiv=”Content-Type” content=”text/html; charset=utf-8″>id=”breadCrumb”> Главная страница»Радиаторы»Чугунные радиаторы» МС-140

МС-140-500 прайс-лист МС-140-300 прайс-лист

Чугунные радиаторы отопления МС-140 известны, пожалуй, каждому жителю России. Это наиболее распространенные и неприхотливые отопительные приборы, которые можно применять для комплектации систем отопления как жилых, так и производственных и складских помещений. Универсальность данного вида радиаторов объясняется их невысокой ценой, стойкостью к гидравлическим ударам, что позволяет размещать их в зданиях с любой этажностью, высокая коррозийноустойчивость, простота профилактики и обслуживания, длительный срок службы.

МС-140 – это двухканальный отопительный прибор, состоящий из отдельных чугунных секций, соединенных между собой ниппелями с резиновыми или паронитовыми прокладками. Большое сечение каналов дает возможность теплоносителю без дополнительных усилий циркулировать внутри радиатора, что дает возможность использовать его в системах с естественной циркуляцией, в так называемых гравитационных системах отопления.

Чугунные радиаторы обладают значительной тепловой инерцией, т.е. слабо реагируют на изменение температуры теплоносителя, долго нагреваются и долго остывают, поэтому применение данного вида отопительных приборов в отопительных системах, где применяется погодозависимый или иной другой режим терморегуляции, нецелесообразно.

Радиаторы отопления МС-140 обладают достаточно большим весом и имеют достаточно непривлекательный дизайн, однако спрос на эти отопительные приборы не ослабевает благодаря их доступности как в плане цены, так и с точки зрения простоты обслуживания и долговечности. Поставляются в огрунтованном либо окрашенном виде на паллетах по 10 радиаторов на каждой: 9 радиаторв по 7секций и один радиатор – 4 секции. При необходимости сборки отопительных приборов с отличающимся от базового количеством секций, обязательна последующая опрессовка радиаторов. В зависимости от производителя, радиаторы мс-140 могут иметь рабочее давление до 12атм, испытательное давление – до 18атм, номинальный тепловой поток одной секции радиатора – до 175 Вт, максимальная температура теплоносителя – до 130°С.

Основные производители и поставщики чугунных радиаторов МС-140 на Российский рынок являются следующие предприятия:

Минский завод отопительного оборудования – наиболее популярная продукция на российском рынке – минские чугунные радиаторы МС-140. Однако помимо стандартных радиаторов, завод производит отопительные приборы следующих модификаций: чугунные дизайн-радиаторы 1К60П-500, радиаторы с уменьшенным фронтальным просветом между секциями и улучшенным дизайном 2К60, 2К60П, 2К60ПП, 2КПМ-90х500, 2КП100-90х500. Вышеперечисленные отопительные приборы отличаются от традиционных радиаторов МС-140, помимо дизайна, меньшей глубиной, емкостью и более высоким рабочим давлением.

Луганский Литейно-Механический завод – предприятие, также выпускающее широкий спектр конкурентноспособной продукции европейского качества: традиционные чугунные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм; компактные, схожие по дизану с чугунными радиаторами KONNER, отопительные приборы РК-1-100-500; компактные и легкие трехканальные чугунные радиаторы МС – 100 М1 3КП 500 и МС – 100 3КП 300 с межцентровым расстоянием 500мм и 300мм соответственно.

Чебоксарский завод чугунных радиаторов – завод выпускает как традиционные радиаторы МС-140, так и модифицированные радиаторы CHE.RAD, имеющие более привлекательный дизайн, компактные размеры и меньшую емкость. Особенностью данных отопительных приборов является наличие в модельном ряду 2-х и 3-х канальных радиаторов глубиной 102мм и 120 мм соответственно.

Любохонский чугунолитейный завод – выпускает чугунные радиаторы МС-140, МС-110, МС-85. Особенностью модельного ряда является наличие радиаторов глубиной 110мм и 85мм. Это компактные отопительные приборы с более высоким – 12 атм – избыточным давлением и обновленным дизайном. Радиаторы поставляются в грунтованном и окрашенном виде.

Нижнетагильский котельно-радиаторный завод – предприятие выпускет традиционные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм – МС-140М2-500 и МС-140М-300 с теплоотдачей 160Вт и 117Вт соответственно, а также модель чугунных секционных радиаторов Т90 – отопительные приборы с улучшенным дизайном, глубиной 90мм, межцентровым расстоянием 500мм и теплоотдачей 127Вт на одну секцию. Все радиаторы НТКРЗ поставляютсяв сборе по 4 и 7 секций в грунтованном виде.

Konner	Guratec	Sti	Che.Rad

	Главная | 2003 kck20

Уровень сопротивляемости коррозии

Усреднённые величины представлены в таблице.

Коррозионная стойкость (мм/год) чугуна
Чугун	Условия эксплуатации
Промышленная среда	Камера с добавкой 0,3% SO2	Проточная жидкость при 25 °C	Морская вода*	10% при 50 °C	3% при 10—19 °C	5% кислота
серная	соляная	азотная
Белый	—	—	—	0,05	—	—	—	—	—
Серый	0,14	0,24	0,27	0,06	0,02	0,08	31	27	26
Прочный	—	—	—	—	—	—	—	—	—
феррит	0,18	0,29	0,22	0,06	0,01	0,08	—	—	—
феррит и перлит	0,18	0,24	0,26	—	—	0,08	—	—	—
перлит	0,14	0,22	0,29	0,06	0,01	0,08	—	—	—
Ковкий	—	—	—	0,06	—	—	—	—	—
Коррозионно-стойкий типа 4Н 15Д7	—	—	0,05	0,02	—	—	0,15	0,3	21
Кремнистый ЧС 15	—	—	—	—	—	—	0,13	0,13	—
*при испытании в проточной воде коррозия выше. Скорость составляет 1 г/(м2∗ч) = 1,2 мм/год.

Как выбирать чугунный радиатор

На какие рабочие характеристики радиатора нужно обращать внимание, выбирая радиаторы? В первую очередь это:

• рабочее давление;
• рабочая температура в системе отопления, для которой рассчитана теплоотдача;
• теплоотдача;
• площадь теплоизлучающей поверхности;

Первый из этих показателей определяет давление теплоносителя (воды), которое выдерживает радиатор. Чем выше этажность здания, тем он должен быть прочнее. Второй обозначает, с какой температурой на радиатор подаётся теплоноситель и с какой он выходит из него для последующего нагрева. Так показатель 90/70 означает, что входящая в первую секцию батареи вода имеет температуру 90 град. а выходящая из последней ее секции – 70 град. Теплоотдача – это показатель, свидетельствующий о том, какое количество тепла отдает секция радиатора за то время, пока вода в нем остывает от температуры входа (например, 90 град.) до температуры выхода (например, 70 град.)

Отдельного внимания заслуживает форма приобретаемого радиатора. Не секрет, что предвзятое отношение к чугунным радиаторам вызвано тем, что при их упоминании многие люди вспоминают привычную с детства «чугунную гармошку» под окном. И действительно, привычные «ребристые батареи» имеют небольшую и неэффективную поверхность площади нагрева (отдачи тепла) – так для секции знакомого радиатора МС 140 этот показатель равен 0,23 кв.м.

Часть тепла входящего теплоносителя теряется «по дороге» из отопительного котла к батарее водяного отопления, ведь для таких систем применяются массивные подводящие трубы. К тому же для нагрева воды до расчётной температуры в 90 град. пригодны только паровые котлы большой мощности. Поэтому в частных домах отопительная система иногда работает в более низкотемпературном режиме.

Однако современные чугунные радиаторы и по внешнему виду, и, соответственно, по параметрам могут значительно отличаться от своих предшественников-«гармошек». Сохраняя все преимущества традиционных чугунных батарей, он лишены многих их недостатков. Так, радиатор минского производства 1К60П-500 собран из плоских пластин, каждая из которых имеет небольшую площадь нагрева (0,116 м) и невысокую мощность (70 Вт).

Однако радиатор, собранный из них, по сути, представляет собой нагревательную панель, которая (в отличие от ребристых батарей) даёт широкий направленный тепловой поток. Широкий выбор таких радиаторов предоставляют и другие производители.

Преимущество современных радиаторов из чугуна и в том, что многие модели позволяют собирать батареи нужной мощности из отдельных секций.

Радиаторы, продающиеся в сборке (например, Коннер, STI Бриз и некоторые другие) формируются из количества секций, рассчитанных на помещения различной площади исходя из инженерного расчёта нужной тепловой мощности на квадратный метр помещения.

К примеру, можно приобрести один радиатор из 4-6-8-12 секций или два радиатора по 4 (6, 8,секций).
