Радиаторы алюминиевые технические характеристики: выбираем для дома алюминиевые радиаторы отопления

Стальные панельные радиаторы

Продажа стальных панельных радиаторов — самая массовая реализация (пока еще только на западе). Решение купить данный тип радиаторов приняло такое большое количество потребителей благодаря оптимальному соотношению цены, высокого КПД, дизайна и качества. Преимущество малой инерционности состоит в незамедлительном реагирование температуры и расхода теплоносителя, то есть в быстром нагреве и остывании, что приводит к существенному энергосбережению.

Радиаторы такого типа изготовлены из двух стальных пластин толщиной 1,25 мм, в которых выштампованы углубления, образующие коллекторы и соединительные каналы. Пластины соединяют с помощью сварки. Высота стальных радиаторов — 250, 300, 400, 500, 600 и 900 мм, а длина — от 400 мм до 3000 мм.

Большая площадь панелей обеспечивает высокий уровень теплоизлучения, наличие оребрения в межпанельном пространстве – увеличивает конвективную часть теплоотдачи, что суммарно повышает комфортность отопления.

Достоинства:

  • безынерционные приборы
  • самая лучшая цена за киловатт тепла
  • высокая теплоотдача
  • не заводздушиваются
  • легко моются, в отличии от секционных
  • кран Моевского, заглушки и комплект для крепления к стене — идут в комплекте с радиатором
  • радиаторы с нижним подключение комплектуются термостатическим клапаном

Недостатки:

  • не рекомендуется устанавливать их в центральные системы отопления в связи с тем, что качество теплоносителя (в частности содержание кислорода) в таких системах не возможно полностью контролировать.
  • установка радиатора рекомендуется на подготовленную (оштукатуренную), выровненную поверхность

Основная ниша панельных радиаторов — закрытые системы отопления в частных домах и коттеджах. Не сомнивайтесь — это лучший вариант для часного дома.

Советы перед приобретением радиаторов отопления

  • Залог надежности и качества — проверенный радиатор известного бренда (Global, Kermi др.).
  • Если Вам в магазине сказали, что радиатор итальянский — это не значит, что он произведен в Италии.
  • Розничная цена итальянского алюминиевого радиатора — от 500 рублей за одну секцию, качественного российского и китайского — 350 — 500 рублей, все что ниже — Китай.
  • В Германии не производят и практически не используют алюминиевые радиаторы — только стальные панельные.
  • В большинстве случаев в паспорте мощность радиаторов указана при температуре теплоносителя в 90 гр.С, при температуре теплоносителя 70 гр.С мощность уменьшается примерно на треть. Это нужно учитывать при проектировании системы отопления на пластиковых трубах.

Очевидно, что от качества батарей и радиаторов зависит эффективность отопления дома. И, как правило, среди застройщиков и домовладельцев всегда возникает дилемма: какие радиаторы лучше выбрать — стальные или алюминиевые?

Ответить на этот вопрос однозначно непросто — оба типа батарей отличаются по своим параметрам, и имеют свои плюсы и минусы. От материала, из которого изготовлен радиатор, зависят и его тепловые показатели, а также за устойчивость к факторам внешней среды (к примеру защита от коррозии или механических повреждений).

В данной статье мы познакомим вас с ними более предметно, для того чтобы вам было проще понять какой тип радиаторов лучше подойдет для вашего дома.

Андонированные радиаторы

Прочные долговечные батареи отопления, не подверженные коррозии – это ли не мечта рядового потребителя? Но где же взять такие? Да в торговой точке! Но не в любой, а лишь в той, которая не опускается до торговли подделками и некачественным товаром.

Андонированные радиаторы – приборы, изготовленные из алюминия высшего качества. Процесс анодного оксидирования, которому подвергают сырье перед изготовлением из него отопительных батарей, настолько меняет структуру металла, что тот теряет всякую уязвимость и перестает поддаваться коррозии.

Нагревательные пластины в таком радиаторе соединены не ниппелями, а размещенными снаружи муфтами, это обеспечивает гладкость внутренней стороне радиатора и, как результат – больший процент теплоотдачи.

Как выбрать и на что обратить внимание?

Производством отопительных приборов из алюминия занимаются многие компании, но при выборе устройства следует обращать внимание не на бренд, а на технические характеристики изделия. Выбрать качественную алюминиевую батарею помогут такие рекомендации:

Выбрать качественную алюминиевую батарею помогут такие рекомендации:

По конструкции лучше отдать предпочтение литому радиатору

Он гораздо лучше выдерживает перепады давления в системе и может работать в любых условиях.

Следует обратить внимание и на внутреннее покрытие изделия. Надежные производители обрабатывают внутреннюю часть радиатора специальным составом, который формирует на поверхности оксидную пленку и защищает прибор от коррозии.

Желательно покупать радиатор в собранном виде и с нужным количеством секций — так как заводская скрутка обычно надежнее, чем проведенная самостоятельно.

Лучше отдавать предпочтение европейским производителям

Их устройства отличаются высоким качеством, а для производства не используются токсичные соединения. В китайских приборах подобные гарантии отсутствуют.

Также желательно приобретать устройство в специализированном магазине отопительной техники, а не на рынке.

Так покупатель будет защищен от покупки подделки.

Критерии выбора радиаторов отопления

Основные показатели, характеризующие работу отопительного прибора:

теплоотдача, которая показывает, сколько тепла отдает одна секция. Зная этот показатель для каждой отдельной секции и площадь помещения, можно рассчитать необходимое количество секций в радиаторе. Самое большое достоинство алюминия – высокая теплопроводность. Теплоотдача одного радиатора отопления из этого металла может достигать 200 кВт, если, конечно, конструкция удачная и правильно собраны радиаторы в отопительной системе;
рабочее давление. Этот параметр характеризует прочность радиатора отопления. В любой принудительной системе отопления поддерживается давление, под которым подается теплоноситель. В период запуска системы давление в ней, как правило, повышается, а если нарушаются правила эксплуатации сетей, то оно может подскочить и до 20 кгс/см². Поэтому радиатор должен выдерживать давление, превышающее обычное рабочее давление в системе хотя бы втрое. Например, в многоэтажных жилых домах теплоноситель подается под давлением 5 кгс/см², а основная масса современных радиаторов рассчитывается на 16 кгс/см²;
максимальная температура. Система отопления обычно рассчитывается на 95° С в отопительный период

Верится с трудом, конечно, но бывают моменты, когда температура теплоносителя достигает точки кипения и очень важно, чтобы материал и самого радиатора, и стыков с запорной арматурой и трубами выдерживал высокие температуры;
тип теплоносителя. Поскольку в системах центрального отопления в теплоноситель добавляются различные химические компоненты, которые ускоряют коррозионные процессы в материалах, то важна устойчивость металлов именно к химической коррозии

Алюминий чувствителен к химическому составу теплоносителя и неустойчив к гидроударам, поэтому специалисты советуют устанавливать алюминиевые радиаторы только в индивидуальных домах.

В индивидуальном доме прочностные характеристики и коррозионная стойкость отходят на второй план. Как правило, владельцы частных домовладений контролируют и проектирование и работу отопительной системы, химические компоненты в теплоноситель не добавляются. Обычно в частных домах высотой не больше трех этажей, рабочее давление в отопительной системе 2 кгс/см² (2 атм.), а температура жидкости — 80 °С. Поэтому здесь на первый план выходят другие характеристики:

  • размеры и их разнообразие. Мощность радиатора зависит от площади поверхности, отдающей тепло. Алюминиевые радиаторы могут быть маленькими и большими. Диапазон типоразмеров велик, некоторые модели выпускают радиаторы высотой два метра;
  • маленький вес. Алюминий – металл достаточно легкий, секции весом 1,5 кг легко транспортировать и монтировать даже в одиночку;
  • маленький объем внутренней полости. От количества теплоносителя в радиаторе зависит скорость прогрева прибора, а, значит, чем меньше объем жидкости, тем быстрее она прогревается, тем ниже инерционность системы в целом и дешевле отопление.

И важна эстетика, ведь обычно радиатор находится на виду. Да, его можно закрыть экраном, но в таком случае уменьшается теплоотдача отопительного прибора, то есть не выдерживается главный показатель работы системы. Алюминий хорошо поддается обработке без снижения качества, поэтому радиаторы из него красивы, привлекательно выглядят и не требуют декорирования.

Принцип расчета мощности алюминиевых радиаторов

Алюминиевый радиатор

Базовым документом, определяющим, каким образом проводится расчёт тепловой мощности радиаторов отопления и системы отопления в целом, являются СНиП за номером 2.04.05-91. Согласно этому документу, средневзвешенной величиной мощности радиаторов на каждый кв.метр площади является цифра в 100Вт (для средней полосы России). А для вычисления предлагается формула

I=S*100/P (1), в которой:

Р – паспортная мощность (тепловая) одной секции требуемого радиатора; S – площадь обогреваемого помещения (в квадратных метрах); I – требуемое количество секций.

Кроме основных показателей при расчетах учитываются:

  • k 1 – коэффициент, учитывающий тип окон;
  • k 2 – учитывает число наружных стен (прямо пропорциональная зависимость);
  • k 3 – тип помещения, которое находится над тем, обогрев которого рассчитывается;
  • k 4 – высота потолков (при h=2.5м k=1. при большем значении коэффициент увеличивается);
  • k 5 – коэффициент, который учитывает число окон в помещении.
  • Средняя тепловая мощность одной секции алюминиевого радиатора при выполнении расчётов принята Р=190Вт.

Соответственно окончательный вид формулы следующий

I=S*k1*k2*k3*k4*k5*100/P (2)

Решая, как рассчитать мощность радиатора, специалисты сегодня выделяют три способа теплового расчёта приборов отопления: стандартный, приблизительный и объёмный.

В первом случае при расчёте учитывается только площадь помещения, которое необходимо обогреть (смотри формулу 1).

Во втором – дополнительно учитывается высота потолков (этот метод расчётов используется только для отопительных приборов большой и средней мощности). Если необходимы радиаторы малой мощности, то погрешность в указанном случае будет чрезмерно большой.

В указанном случае при расчётах исходят из допущения, что одна секция радиатора в помещении с потолками, имеющими высоту 2500мм, обогревает площадь, равную 1,8 кв.м. Комнату площадью 30 кв.м с потолками стандартной высоты до комфортной температуры можно обогреть радиатором, имеющим следующее количество секций (смотри формулу) – 30/1,8 =16,7. Округляем до целого значения, получаем семнадцать секций.

В третьем варианте используются все три геометрических размера помещения. При этом используется допущение, что тепловая мощность секции алюминиевого радиатора равна 200Вт, она способна обогреть 5 кубометров. Тогда в рассматриваемом нами примере имеем (5*6*2,5)/5=15 секций.

Технические характеристики батарей из чугуна Коннер

Основные технические характеристики на чугунные радиаторы Коннер приведены ниже:

  • мощность – 120-180 Вт;
  • максимальная температура теплового носителя составляет +110 градусов;
  • рабочее давление батареи – 12 атмосфер. Но прибор может справиться и с давлением в 20 атмосфер. Гидроудары агрегатам Коннер не страшны;
  • радиаторы имеют широкие каналы. Поэтому не создают большого местного сопротивления.

Габариты, вес и литраж секции у данной модели немного снижены. На радиаторы отопления чугунные Коннер отзывы владельцев можно свести к следующим: эффективно и быстро прогревают помещение, долговечны, имеют отличный дизайн.

Выбор чугунных радиаторов отопления сегодня достаточно велик.

Выбор типа, модели, размера, мощности и других характеристик батареи из чугуна зависит от площади и особенностей помещения, количества окон и наружных стен, условий использования отопительного прибора. Любая батарея отопления чугунная характеристики которой соответствуют отапливаемому помещению, будет работать эффективно, создавать тепло и уют в квартире.

Установить батарею из чугуна можно, вызвав сантехника либо провести данную процедуру самостоятельно.

Если вы решили устанавливать радиатор из чугуна своими силами, то очень важно подключить его правильно

Еще надо следить за тем, чтобы прибор был в исправном состоянии. Особенно, когда подходит к концу срок эксплуатации батареи, установленный производителем. Чугунный радиатор может прослужить гораздо дольше указанного срока, если прибор является качественным, установлен грамотно и поддерживается в хорошем рабочем состоянии.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Разновидности алюминиевых батарей

Начать следует с того, что алюминиевые радиаторы не все одинаковы. Они подразделяются на три основных вида. И, чтобы сделать правильный выбор, следует внимательно изучить особенности каждого.

Литые батареи из алюминия

Эти приборы действительно производятся методом литья с использованием сплава алюминия и кремния, который заливают в формы под большим давлением и оставляют для застывания и последующей обработки.

В сплаве около 12% кремния, такая добавка повышает прочность изделия.

Литые батареи имеют проходной канал вертикального типа, горизонтальные каналы, пластины оребрения и наружное покрытие

Вертикальный канал уже, чем горизонтальные, а оребрение значительно увеличивает площадь отдачи тепла. Секции между собой могут скрепляться с помощью ниппеля.

Литые устройства высотой полметра дают теплоотдачу около 200 Вт, а служат такие конструкции не менее 15 лет.

Экструзионные радиаторы

Экструзионное изготовление подразумевает методику продавливания всё того же алюминиево-кремниевого сплава через сопла для образования формы. После того, как секции застынут, их соединяют между собой прессованием.

Если говорить о качестве, то экструзионные радиаторы почти ничем не отличаются от литых.

Разница только в том, что количество секций в готовом приборе изменить невозможно. Кроме того, предъявляется меньше требований к водородному показателю теплоносителя в системе отопления

Анодированные батареи

Анодированные приборы стоят в этом ряду особняком. Они мало отличаются в конструктивном плане от литых и экструзионных, но имеют другой сплав и методику обработки.

В этом варианте используется алюминий высокой чистоты, а после отливки секционной формы, его подвергают анодному оксидированию, которое увеличивает прочность материала и устойчивость к химическому и механическому воздействию

После такой подготовки секции батарей погружаются в электролит и только затем соединяются между собой с помощью наружных муфт.

Внутри поверхность анодированных радиаторов гладкая, что значительно облегчает движение теплоносителя в системе.

Технические характеристики чугунных радиаторов мс 140

Данные устройства производятся согласно ГОСТ 8690–94.

Раньше все типоразмеры применялись достаточно широко, и их можно было увидеть не только в жилых квартирах, а и в административных, производственных зданиях. На данный момент чаще всего используются чугунные радиаторы мс 140 500 и 300. Другие модификации встречаются крайне редко и, как правило, изготавливают их под заказ.

Основные характеристики радиаторы отопления мс 140 500 сводятся к следующим:

  • давление. Рабочее давление составляет до 9 атмосфер, а опрессовочное – до 15 атмосфер;
  • теплоотдача невысокая и равняется 175 Вт;
  • каждая секция имеет по два канала;
  • размеры секции: высота – 50 см. ширина – 9,8 см;
  • вместительность одной секции составляет 1,35 литров воды;
  • радиатор способен выдержать температуру теплоносителя до +130 градусов.

Стоит рассмотреть устройство чугунной батареи отопления модели мс 140 500. Для производства используется серый чугун. Ниппели же изготавливаются из ковкого чугуна. Между секциями устанавливаются прокладки. Для производства прокладок применяется термостойкая резина.

Преимущества и недостатки алюминиевых батарей

Алюминиевые батареи отопления стали полноценной заменой громоздким чугунным радиаторам. Основой для их производства служит легкий и очень прочный алюминий. Изготовление чаще всего ведется методом литья под высоким давлением, что обеспечивает изделиям надежность, стойкость к коррозии и давлению, а также продолжительный срок службы. Для защиты от атмосферного воздуха они покрываются специальными защитными эмалями.

Батареи из алюминия очень просты в ремонте, это достигается за счет малого веса и секционной конструкции.

Алюминиевые батареи не являются цельнолитыми, в отличие от чугунных или стальных радиаторов, – они состоят из отдельных секций, соединенных между собой ниппелями и герметизирующими прокладками. Благодаря этому батареи легко ремонтируются, так как одну секцию можно выкинуть, установив на ее место новую исправную секцию. Протечки возникают редко, поскольку все соединения здесь достаточно герметичные.

Радиаторы из алюминия позволили избавиться от тяжелых, громоздких и не очень эффективных чугунных батарей. Они компактные и легкие, не требуют особого ухода и регулярной окраски. Что касается того же чугуна, то его нужно окрашивать, а шершавая поверхность не способствует эффективному удалению пыли. Поэтому такие устройства прочно заняли нишу обогрева домов и зданий с автономными системами отопления.

Какими достоинствами обладают алюминиевые батареи отопления?

  • Низкий вес – алюминий является одним из самых легких и прочных металлов. Благодаря этому у разработчиков появилась возможность создать легкие и достаточно стойкие к давлению радиаторы. Вес одной секции варьируется от 1 до 1,5 кг, в зависимости от модели и производителя.
  • Достойный внешний вид – алюминиевые батареи выглядит просто и опрятно. Они не вызывают желания отвести глаз и их часто устанавливают прямо на виду, например, у стен.
  • Высокая теплоотдача – в зависимости от конструкции и межосевого расстояния, теплоотдача у алюминиевых радиаторов может достигать 205 Вт на секцию. Благодаря этому появляется возможность уменьшить габариты отопительной системы и сделать ее более компактной.
  • Стойкость к коррозии – при условии использования в автономных отопительных системах, алюминиевые батареи прослужат очень долго.
  • Возможность самостоятельного ремонта – в случаи появления трещин алюминиевый радиатор можно запаять.
  • Доступная стоимость – на рынке представлены неплохие алюминиевые батареи по вполне низким ценам.
  • Лёгкий монтаж – этот фактор обеспечивается низким весом алюминиевых батарей. Если для монтажа чугунных радиаторов нужны усилия двух-трех человек, то с батареями из алюминия можно управиться самостоятельно.

У алюминиевых батарей отопления есть и определенные недостатки:

Плохой теплоноситель, высокое давление в системе и гидроудары способны привести к разрыву секции.

  • отсутствие стойкости к агрессивному теплоносителю – из-за этого алюминиевые батареи не рекомендуется использовать в многоэтажных домах, подключенных к централизованным системам отопления (хотя по давлению, при условии небольшой высотности, они подходят);
  • отсутствие стойкости к гидроударам – если в отопительной системе произойдет гидроудар, алюминиевые радиаторы могут лопнуть, не выдержав нагрузки. Это еще одна причина, по которой они не используются в многоквартирных домах;
  • газообразование – из-за этого в отопительную систему нужно встраивать спускники воздуха.

Все эти недостатки совершенно некритичны при использовании алюминиевых батарей в автономных системах отопления.

Несмотря на появление алюминиевых батарей с защитным внутренним покрытием, их использование в центральном отоплении не рекомендуется и даже не допускается.

Лучшие батареи из алюминия для частного дома

Лучшими считаются изделия, изготовленные по технологии литья — долговечны, прочны, с хорошими показателями теплоотдачи.

В локальных отопительных сетях опрессовка не производится: теплоноситель единожды заливается в систему и циркулирует в ней годами. Давление в инженерной сети частного дома постоянное и низкое, даже у производительных немецких котлов этот рабочий параметр редко достигает 10 атм. При устройстве отопительной системы нет смысла выбирать радиаторы повышенной прочности, что способны перенести гидроудары до 20—24 атм, поскольку таких нагрузок не предвидится.

Важно! Главное при выборе батарей для частного дома — теплоотдача. Чем выше этот показатель, тем эффективней будет функционировать устроенная система отопления

Основываясь на приведённых факторах, легко выбрать радиатор для организации отопительной системы в частном доме по доступной цене. Итальянские, отечественные и даже китайские производители обеспечивают наш рынок качественными и бюджетными моделями.

Как собрать радиатор

Выполняется сборка радиаторов отопления алюминиевых по такому алгоритму:

  • положить батарею на ровную поверхность;
  • каждое резьбовое соединение осмотреть на наличие сколов, трещин и тщательно очистить при помощи наждачной бумаги. Обезжирить торцы, используя бензин. Прокладки можно промыть в мыльном растворе;
  • соединить секции. Для этого надо надеть уплотнения на ниппель-гайку и приставить с обеих сторон секции устройства. Сделать пару оборотов ключом в верхнем и нижнем отверстии. Когда ключ перестанет поворачиваться, можно его дотянуть, используя рычаг;
  • на неиспользованное отверстие следует надеть заглушку. А с другой стороны прикрепить кран Маевского для вывода лишнего воздуха из системы. Теперь радиатор можно присоединять к системе по выбранной схеме.

Достоинства и недостатки

Алюминиевые радиаторы отопления – один из наиболее популярных вариантов для большинства систем отопления загородных домов и квартир. Наряду с широким списком преимуществ изделий, им свойственен объёмный перечень недостатков. Некоторые из них при подробном анализе могут сыграть ключевую роль при выборе подходящего варианта для той или иной ситуации.

Положительные факторы

Одним из основополагающих факторов является низкая стоимость и неплохие показатели теплоотдачи. Однако преимущество заключается не только в этом, но и целом ряде других причин:

  • Небольшой вес. Масса одной секции не более 1,5 кг. Таким образом, даже длинная десяти секционная батарея будет весить всего 15 кг. Этот критерий существенно облегчает задачу транспортировки и монтажа.
  • Максимальная температура теплоносителя. Максимальное значение разогрева рабочей жидкости может достигать 130°С, что значительно выше температуры кипения воды, которая преимущественно и используется в бытовых системах отопления.
  • Цена. Вышеупомянутый пункт, который делает алюминиевые радиаторы более приемлемыми в сравнении с ближайшим конкурентом – биметаллом. Последний не так податлив в обработке, как чистый металл, что и сказывается на окончательной стоимости продукта.
  • Высокий КПД. Алюминий имеет отличные показатели теплопроводности. Одна секция способна конвертировать около 150-200 Вт тепловой энергии. Сопоставив такой радиатор с биметаллическим, алюминиевый (при одинаковых размерах) будет греть лучше. Из этого следует, что для получения одинакового КПД секций биметалла потребуется больше. Из этого следует соответствующее возрастание цены.
  • Выбор типоразмеров. При необходимости легко подобрать радиатор, соответствующей глубины, ширины, так же и с разным межосевым расстоянием.
  • Эстетический внешний вид и качественное порошковое окрашивание. Нейтральный облик алюминиевых радиаторов делает их «не заметными» на стенах комнаты. Следует подчеркнуть, что данный фактор применим к большинству современных отопительных конвекторов. Исключением могут стать разве только громоздкие чугунные батареи-гармошки.

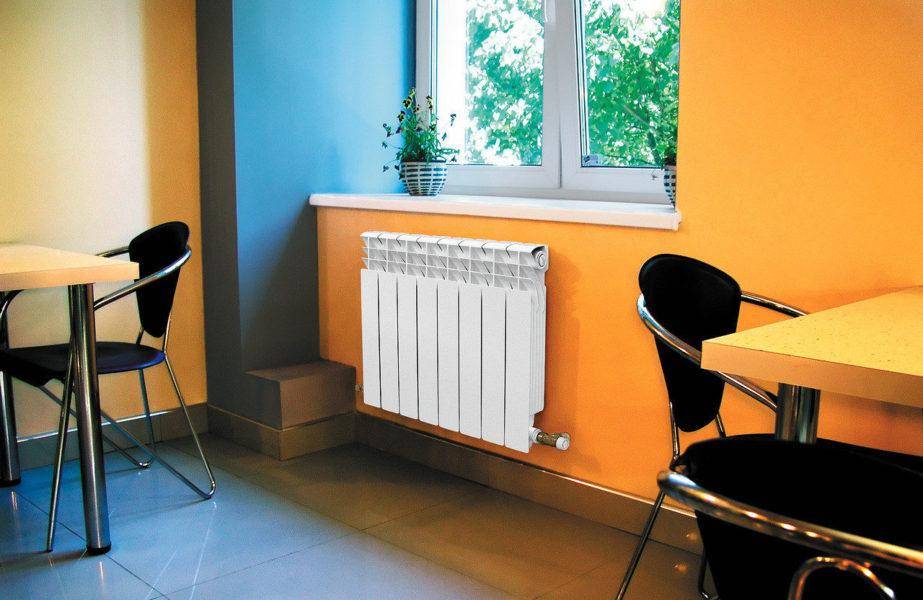

Они неплохо смотрятся даже без декоративных экрановИсточник at-54.ru

Недостатки

Несмотря на внушительное количество преимуществ, алюминиевые радиаторы имеют и несколько недостатков. Некоторые из них, по тем или иным факторам, могут оказаться ключевыми и стать причиной приобретения изделий из других материалов. Наиболее значимыми минусами являются такие:

  • Подверженность коррозии. Вероятность возникновения поражённых участков чаще всего проявляется в местах соединения радиатора с трубопроводом системы отопления. Избежать начала разрушительных процессов можно установкой более дорогостоящих батарей, внутренняя часть которых покрыта специальным антикоррозийным слоем.
  • Низкий срок службы соединений. Данный критерий относится только к сборным радиаторам секционного плана (тем, что собираются из отдельных секций). Количество соединений оказывает непосредственное влияние на длительность их эксплуатации (чем больше стыков, тем выше вероятность их протекания).
  • Чувствительность к щелочи. Если уровень кислотности теплоносителя по какой-то причине превысил 7 единиц, начинается химическая реакция в результате которой происходит выделение водорода. Повышение внутреннего давления приведёт к тому, что металл может лопнуть. Поэтому, если вы планируете приобретать радиатор для центральной системы отопления в многоквартирном доме (или иной, в которой нет возможности контролировать химический состав рабочей жидкости), отдайте предпочтение конвектору, изготовленному из другого металла.

Недостаток алюминиевых радиаторов заключается в их хрупкостиИсточник rssrv.ru

Как подключить

Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления.

При однотрубной разводке теплоноситель проходит по одной трубе последовательно через все радиаторы, постепенно остывая.

Существует несколько схем подключения алюминиевых приборов:

  • диагональное;
  • боковое;
  • нижнее.

Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.

Диагональное. Самым эффективным и распространенным методом установки является диагональное подключение (потеря тепла составляет не больше 2%). Способ хорошо подходит для радиаторов с большим числом секций.Подающий трубопровод соединяют с одним из верхних патрубков. Отводящая труба подсоединяется к нижнему с противоположной стороны.Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор. Недостаток такого подключения кроется в эстетической непривлекательности, так как трубы проходят по верхнему краю отопительных приборов.
Боковое (одностороннее). Схема схожа с диагональным подключением: подающая горячую воду труба – сверху, отводящая – снизу, но установка производится к патрубкам, расположенным на одной стороне

Важно не перепутать трубы и не поменять их местами. Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами

Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо.
Нижнее. Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна. Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).

Особенности алюминиевых радиаторов

Кто застал чугунные батареи у себя в квартире и воочию оценил их неуклюжесть и степень теплоотдачи, да еще и был вынужден устраивать ежегодный косметический ремонт для них (свежую покраску), тот заменил или планирует заменить старинные радиаторы современными компактными и не требующими особого ухода.

Преимуществ приборов из алюминия долго искать не нужно – они на лицо:

  • легкость и компактность;
  • простота монтажа;
  • классический дизайн, позволяющий батарее соответствовать любому из современных интерьеров;
  • простота в уходе (радиаторы легко мыть и чистить определенными средствами);
  • стойкость заводской покраски и отсутствие необходимости перекрашивать радиаторы ежесезонно;
  • быстрота прогревания помещения благодаря специальной конструкции, способной задействовать одновременно несколько воздушных потоков;
  • возможность оборудования радиатора регулятором тепла.

Алюминиевые радиаторы, размеры которых не превышают разумных параметров, легко помещаются под подоконником, не выпирают «ребрами» и не мешают творческому полету фантазии хозяев, планирующих неповторимость дизайна своего дома.

Плюсы и минусы алюминиевых радиаторов

В качестве бесспорного аргумента в пользу покупки и использования батарей из алюминия можно привести их положительные характеристики, в том числе:

  • Небольшой вес, составляющий не более 1,5 кг на одну секцию прибора, и компактные размеры, позволяющие батареям из алюминия хорошо вписываться в помещения любой площади.
  • Хорошую теплопроводность и быстрый период нагревания (в 1,5 раза быстрее, чем у чугунных радиаторов).
  • Превосходную теплоотдачу, делающую эти приборы максимально эффективными и экономичными.
  • Возможность изменения количества рабочих секций при необходимости.
  • Наличие функции регулировки температуры (на батареях, оснащенных термостатами).
  • Привлекательный дизайн радиаторов и эстетичность.

При этом алюминиевые радиаторы имеют и некоторые недостатки, например:

  • Чувствительность к уровню pH теплоносителя. Желательно, чтобы он находился в пределах 7-8 единиц, так как при его превышении алюминий может коррозировать, что со временем приведет к порче батареи.
  • Необходимость в установке воздухоотводчика, предотвращающего разрыв секций из-за угрозы газообразования.
  • Необходимость подключения алюминиевого радиатора к трубам из этого же материала или к пластику, так как в противном случае (в частности, при контакте с медными трубами) он может быть поврежден в результате возникшей реакции электрохимической коррозии.
  • Способность радиатора выдерживать относительно невысокое рабочее давление.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
