Как сделать чудо-печь на солярке своими руками?

Печь на солярке своими руками

Оборудование для отопления нежилых помещений, работающее на дизельном топливе либо отработанном масле, можно изготовить своими силами из подручных материалов. Самодельная конструкция имеет простейшее устройство, рассчитанная на производство в кустарных условиях. Для работы потребуются доступные материалы и электрические и ручные инструменты, которые есть практически в каждой мастерской.

Печь собственного изготовления состоит из следующих деталей:

  • корпус сварной из листовой стали или бочки объемом в 200 литров;
  • горелка безнапорная;
  • емкость для топлива;
  • трубопровод, подающий с запорной арматурой
  • дымоход с шибером (заслонкой для изменения тяги);
  • патрубок для соединения печи с дымовым каналом.

Общий вид на схеме:

Все перечисленные узлы и детали изготавливаются самостоятельно из стального листа или труб разного диаметра. Печь на солярке своими руками собирается на заранее подготовленном основании и тщательно на нем закрепляется стальными анкерами. Надежный железобетонный фундамент гарантирует защиту от смещений корпуса и возникновения напряжений в дымовом канале, выведенном через стену.

Необходимые материалы и инструменты

Для изготовления отопительного оборудования своими силами понадобится:

  1. стальной лист толщиной не менее 3 мм для корпуса или бочка объемом 200 литров со стенками достаточной толщины, исключающей деформацию при нагревании;
  2. уголок или труба профильная прямоугольного сечения;
  3. трубы металлические разного диаметра для изготовления дымовых каналов и горелки безнапорной.

Выделка деталей и узлов производится неспециализированным электрическим инструментом согласно перечню:

  1. дрель электрическая с набором сверл;
  2. машинка шлифовальная угловая с набором отрезных дисков для работы по металлу;
  3. аппарат сварочный инверторный с набором электродов, потребного диаметра;
  4. ручной слесарный инструмент: молотки, пассатижи, кусачки, щипцы, ключи гаечные и тому подобное.

Автономная печь и детали для нее производятся в мастерской или под навесом, что позволит выполнять все операции вне зависимости от погодных условий.

Изготовление корпуса и безнапорной горелки

Весь технологический процесс выделки деталей и сборки их в готовое изделие занимает всего несколько дней. На первом этапе производим разметку и раскрой стального листа для корпуса. В случае если в качестве основы используется бочка, то необходимо в нижней ее части сделать технологическое отверстие, которое будет плотно закрываться стальной дверцей. Для обеспечения устойчивого горения потребно обеспечить ее герметичность.

Чертеж нижней части печи:

Чертеж верхней части:

Из подготовленных деталей при помощи электросварки собираем корпус. Контроль качества швов осуществляется при помощи керосина и мела. Этот способ позволяет обнаружить даже самые микроскопические зазоры. Контроль производится следующим образом: с наружной стороны стыки прочерчиваются мелом. Изнутри на шов наливается небольшое количество керосина, который способен проникать через трещины. Потемнение мела покажет место дефекта.

Горелка безнапорная имеет корпус из стальной трубы с внутренним диаметром 216 мм, состоящий из двух частей одетых друг на друга. В верхней части их привариваются крышки с вырезом по центру. По боковым поверхностям корпуса высверливаются пять рядов отверстий. В нижней части врезан подающий трубопровод и узел, через который происходит подача воздуха необходимого для сжигания воздуха.

Он представляет собой отрезок трубы, заглушенный сверху стальной пластиной, в которой по двум окружностям просверлены отверстия. Узел подачи воздуха приваривается к днищу печки вокруг выреза. Выполнение основных технологических операций: сварочные работы, резка и высверливание отверстий не требуют специфических навыков и большого опыта металлообработки.

Принцип действия безнапорной горелки

Подача дизельного топлива в испарительный резервуар происходит через трубопровод и регулируется запорной арматурой. Соляра поджигается через отверстие, предназначенное для подачи воздуха. Устойчивая тяга возникает после достижения определенной температуры, когда испарение дизтоплива станет постоянным. Смешивание паров топлива с воздухом происходит над пластиной воздушного узла, где он и горит.

Дизельное топливо и отработанное масло имеет достаточно резкий запах и лучше всего такие печи использовать в гараже или ином нежилом помещении. Установка обогревателя должна производиться в соответствии с требованиями пожарной безопасности. По отзывам владельцев жидкостных печей такой конструкции, составляет величину в 0,2-0,4 литра в час.

Изготовление корпуса и безнапорной горелки

Весь технологический процесс выделки деталей и сборки их в готовое изделие занимает всего несколько дней. На первом этапе производим разметку и раскрой стального листа для корпуса. В случае если в качестве основы используется бочка, то необходимо в нижней ее части сделать технологическое отверстие, которое будет плотно закрываться стальной дверцей. Для обеспечения устойчивого горения потребно обеспечить ее герметичность.

Чертеж нижней части печи:

Чертеж верхней части:

Третья деталь:

Четвертая часть:

Из подготовленных деталей при помощи электросварки собираем корпус. Контроль качества швов осуществляется при помощи керосина и мела. Этот способ позволяет обнаружить даже самые микроскопические зазоры. Контроль производится следующим образом: с наружной стороны стыки прочерчиваются мелом. Изнутри на шов наливается небольшое количество керосина, который способен проникать через трещины. Потемнение мела покажет место дефекта.

Горелка безнапорная имеет корпус из стальной трубы с внутренним диаметром 216 мм, состоящий из двух частей одетых друг на друга. В верхней части их привариваются крышки с вырезом по центру. По боковым поверхностям корпуса высверливаются пять рядов отверстий. В нижней части врезан подающий трубопровод и узел, через который происходит подача воздуха необходимого для сжигания воздуха.

Он представляет собой отрезок трубы, заглушенный сверху стальной пластиной, в которой по двум окружностям просверлены отверстия. Узел подачи воздуха приваривается к днищу печки вокруг выреза. Выполнение основных технологических операций: сварочные работы, резка и высверливание отверстий не требуют специфических навыков и большого опыта металлообработки.

Меры предосторожности

Отопительный прибор такого типа нельзя использовать в спальнях во время отдыха, а также там, где отсутствует, или очень слабая вентиляция! Солярка выделяет едкий дым, который может проникать в помещение во время розжига и тушения. Объём воздухообмена должен быть 20 м3 за час и более.

В то же время это не должен быть участок на сквозняке.

Печь “Солярогаз”

Не ставится печь вплотную к стенам, мебели и другим предметам, особенно, если они выполнены из горючих материалов. Расстояние вокруг прибора – минимум 50 см. с каждой стороны.

Не допускается попадание на горящую печь любых жидкостей, в том числе воды.

Не рекомендуется экспериментировать с топливом. На предприятии производитель уже сделал это.

Результаты таких экспериментов можно прочитать в инструкции, где приведены все марки топлива, совместимые с данной моделью.

Обслуживание

Дизельная печка выделяет много золы и сажи. Если допустить их слой хотя бы в 2 мм, можно получить увеличенный расход топлива на 10%. Поэтому есть необходимость в периодической чистке.

И особое внимание в дизельных отопительных приборах уделяется горелке. При обслуживании следует чистить рассекатель, форсунки от нагара. Периодичность такого сервиса отопительного прибора определяется качеством топлива: чем оно хуже, тем чаще

Оптимальный вариант – раз в 6 месяцев

Периодичность такого сервиса отопительного прибора определяется качеством топлива: чем оно хуже, тем чаще. Оптимальный вариант – раз в 6 месяцев.


Дизельный котел в действии

Не следует чистить дизельную печку своими руками, поскольку это способно привести к поломке отопительного оборудования. Самостоятельные попытки могут быть опасны для здоровья.

Своевременный и квалифицированный сервис дизельного отопительного оборудования – гарантия его долговечной и безотказной эксплуатации.

Очистка дизельного котла

Плюсы и минусы

Как и любое другое отопительное устройство, эта печка имеет свои положительные и отрицательные моменты.

Достоинства:

  • равномерность обогрева помещения;
  • автономность;
  • низкая стоимость;
  • возможность осуществления контроля над процессом горения;
  • наличие варочной панели;
  • компактность и транспортабельность;
  • недорогой монтаж;
  • пожаробезопасность;
  • отсутствие дыма и сажи;
  • экономный расход топлива.

Недостатки:

обязательная вентиляция помещения;
выделение неприятного запаха;
низкая инертность;
важность применения только очищенного топлива и обеспечения соответствующих условий его хранения.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Другие варианты печей для нежилых помещений

Горелки на отработанном масле

Привлекают тех, кому доступен данный вид топлива

Хотя сделать горелку не так уж просто, пользоваться ей нужно с большой осторожностью, но КПД свой она даёт, и популярности в своих кругах не теряет

Печи длительного горения

Работают они на твёрдом топливе хорошего качества.

Специальные конвекционные трубы на их боках затягивают и прогревают воздух, ускоряя его циркуляцию в комнате.

Известные модели такого типа: Булерьяны, Бренераны, Бутаковы, Термофор, Теплодар, Буржуй-к, Бессер.

Итак, хороша ли печь по сравнению с другими вариантами можно судить только, если подобрать два агрегата одинакового назначения.

Так, например, электрические обогреватели могут выдавать на треть больше мощности по той же стоимости, а некоторые котлы могут работать на бросовой древесине, что значительно дешевле.

Однако керогаз (а современные Солярогазы и есть те самые керогазы) разрабатывался не с целью снизить затраты до минимума, а как походный вариант переносной и компактный. И надо сказать, получилась действительно удобная и безопасная печь.

Как работает котел на отработке

Отопление частного дома котлом на отработанном масле, организовывается благодаря нескольким важным элементам системы топливоподачи, фильтрации и теплообмена. В конструкции присутствуют следующие узлы:

  • Маслонасос – соединен с камерой предварительного разогрева и фильтром, улавливающим твердые частицы. Функция насоса, оптимизация подачи количества отработки на горелочное устройство.
  • Камера предварительного нагрева – чтобы снизить процент недожига, отработанное масло предварительно подогревают до температуры, оптимальной для возгорания.
  • Турбины – топливо распыляется в камере сгорания в виде мелкодисперсионной пыли, одновременно, поддерживается стабильный факел пламени. Для работы, требуется одновременная работа двух турбин, вентилятора на горение и компрессора.
  • Контроллер – сердце домашних котлов на отработке масла. Обеспечивает синхронную работу всех важных узлов отопительного оборудования. Современные станции, подключаются к блоку удаленного управления и оповещения, имеют многоуровневую систему защиты, предотвращающую возникновение аварийных ситуаций.
  • Теплообменник – зависит от типа котла:
    1. Конвекционные модели – воздухонагреватели, вообще не имеют в своем устройстве теплообменника.
    2. Бытовые котлы для дома, снабжены одним или двумя контурами, подключаемыми к системе отопления и ГВС.

Для эксплуатации в бытовых условиях, нецелесообразно и опасно устанавливать самодельные отопители. Допускается подключение котлов, исключительно заводской сборки, зарегистрированных Ростехнадзором.

Жидкотопливный отопительный котел для частного дома или дачи, на отработанном масле, экономически выгоден по нескольким причинам:

  1. Доступность топлива.
  2. Небольшая стоимость отработки.

Средний расчет необходимого количества масла, высчитывают следующим способом:

  1. Узнают максимальную производительность котла, информация есть в технической документации.
  2. Делят ее на 10.
  3. Полученный результат умножают на 1000 50%.

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

  • в производственных помещениях;
  • в помещениях для содержания животных;
  • в автомастерских, на СТО;
  • в теплицах;
  • в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

Разновидности обогревателей

В зависимости от принципа работы существует два совершенно разных вида приборов. Все подобные агрегаты можно разделить на устройства прямого и косвенного действия.

В первом случае конструкция максимально упрощена. В ней отсутствуют дополнительные фильтры или воздухоотводы. Это приводит к тому, что отработанные продукты сгорания попадают прямо в помещение. Такие агрегаты запрещено использовать в жилых зонах. Пользоваться подобными устройствами можно лишь в промышленных зонах или для временных работ при пониженных температурах.

Во втором случае, в конструкции предусмотрен дымоход, который дополнительно очищает воздух от продуктов горения. Кроме того, подобные агрегаты имеют дополнительную систему фильтрации. Такие автономные нагреватели можно использовать в закрытых жилых помещениях.

ТОП-3 лучших обогревателя на дизеле Ballu

  1. Ballu BHDP-20
  2. Ballu Biemmedue EC 85

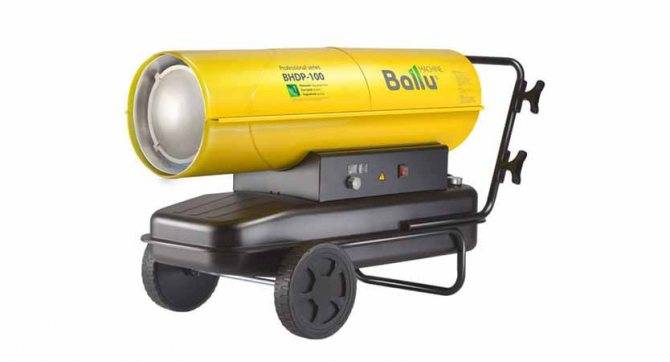

  3. Ballu BHDP-100

Дизельный инфракрасный обогреватель

Такие приборы чаще всего используют тогда, когда необходимо быстро получить тепло там, где «гуляют» сквозняки. Принцип его работы схож с воздействием прямых солнечных лучей. Инфракрасный тепловой котел прогревает не воздух, а находящиеся вокруг него предметы. Нагреваясь, предметы отдают полученное тепло в воздух и он также постепенно прогревается.

Обогреватели такого типа устанавливают на открытых террасах, зимних верандах кафе и ресторанов. От обычного дизельного отопительного прибора, инфракрасные отличаются наличием излучателя и отражателя тепла. Дизельные инфракрасные печки не нуждаются в обустройстве системы отведения дыма. Они очень эффективны и экономичны.

Единственным их недостатком является невозможность быстро прогреть помещение большого объема. Но зато тепло можно получить быстро, буквально через несколько секунд после включения прибора.

Воздушная тепловая пушка

Этот вид дизельного обогревателя применяют тогда, когда необходимо обеспечить отопление помещения большой площади. Большие объемы быстро прогреваются за счет мощного потока теплого воздуха, нагнетаемого вентилятором.

Корпус тепловой пушки выполняют из прочного металла. Это помогает обеспечить надежную защиту от механических повреждений. Тепловая энергия, полученная от сгорания солярки, используется для нагревания керамического или металлического элемента, который и обдувается потоком воздуха.

Тепло в помещении будет сохраняться до тех пор, пока прибор работает. Если выключить тепловую пушку, воздух в комнате начнет быстро остывать. Такой агрегат весьма эффективен для больших помещений, изолированных от сквозняков и дополнительного притока воздуха.

Такие обогреватели на солярке отлично подойдут для дачи, но их нельзя назвать полностью энергонезависимыми. Для их работы все же необходимо электричество. С его помощью работает система безопасности: контроллеры температуры, уровня пламени и расхода топлива. При правильной эксплуатации приборы совершенно безопасны. В случае перегрева устройство автоматически выключается.

Керосиновый нагреватель

Эти приборы незаменимы в экстремальных условиях. Они способны работать только на керосине и не требуют дополнительного источника электроэнергии. Это отличный вариант в тех случаях, когда в доме нет света или не проведен газопровод.

Очень популярен керосиновый нагреватель и у туристов. Его удобно взять с собой в поход: в горы или на рыбалку. С его помощью можно не только нагреть палатку, но и приготовить чай или уху.

Обогреватель своими руками

Безусловно, печь на солярке для жилых помещений, гаражей, теплиц и других небольших объектов, можно приобрести в магазине. Цены на них приемлемые. Но не менее качественную модель можно сделать самостоятельно.

Существуют несколько видов печей на керосине, солярке или отработанном масле, то есть на жидком топливе. Каждая имеет свои достоинства и недостатки.


Печь на жидком топливе сделанная своими руками, не будет особо отличатся качеством от купленной в магазине

Из двух бачков

Состоит такой вариант печи из двух частей круглой или прямоугольной формы. В нижнюю, выполненную в виде ёмкости на ножках, заливается отработанное мало или солярка. Здесь жидкое горючее, испаряясь, проходит стадию первичного горения. Нижняя емкость соединена с верхней с помощью перфорированной трубы, в которой происходит вторичное горение. В самой трубе проделывают множество отверстий, которые осуществляют подачу вторичного воздуха.

Крышка на нижней ёмкости имеет два отверстия: для заливки горючего и с заслонкой, помогающей регулировать интенсивность горения. Само же горение осуществляется за счёт естественной подачи воздуха, то есть тяги.

Такая печь имеет высокий КПД и хорошо обогревает помещение, но имеет ряд недостатков.

Во-первых, при попадании в горючую жидкость даже малого количества воды начинают происходить неприятные громкие выхлопы, зачастую с языками пламени или искрами из горящего масла, что может стать причиной пожара.

Во-вторых, как при розжиге, так и в процессе эксплуатации, такая модель распространяет неприятный запах. Это может стать серьёзной проблемой при использовании печки в жилом помещении.

Подобная модификация не требует использования особенных материалов и может быть изготовлена из подручного сырья. Это объясняет ее огромную популярность.

Подробнее о печке из баллона:

Модель капельница

Подобный вариант печки хоть и является технически более сложным для самодельного производства, однако более безопасен и эффективен. Раньше ее использовали в полевых условиях. Печку можно назвать армейской, так как нередко именно военные или геологи мастерили подобные аппараты.

В основе работы печки для теплицы на солярке или другом жидком топливе лежит метод капельной подачи в камеру сгорания. Для реализации такого проекта можно воспользоваться старым газовым баллоном или трубой большого диаметра. Внизу располагают небольшую ёмкость, наподобие чаши, где будет происходить горение дизтоплива.

Сверху до самой чаши устанавливают перфорированную трубу, через которую поступает воздух. За счёт этого печь получается особенно экономичной, так как происходит не только горение паров топлива, но и пиролизных газов.

Внутри трубы для подачи воздуха устанавливается трубка, по которой подаётся топливо. А сам бак с горючим располагается на удалении от основной конструкции, что делает установку более безопасной. Интересно выполнено дозирование топлива. Здесь находит своё применение обыкновенная капельница, а подача регулируется дозатором от неё.


Такая печь может работать не только на солярке, но и на отработке

Нелишним будет сделать дополнительно ещё два отверстия, одно из которых выполняет роль смотрового окошка, а второе предназначено для чистки агрегата изнутри. Они же будут действовать в качестве взрывного клапана при необходимости.

Для того чтобы увеличить производительность такого обогревателя, можно для нагнетания воздуха добавить вентилятор с возможностью регулировки. Это даст не только более качественное горение, повышение температуры и КПД, но и возможность более точного регулирования температуры.

Полученная модель печки-самоделки может работать как на дизельном топливе, так и на отработанном масле.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

  • она экономит топливо;
  • по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
  • легко транспортируется;
  • простота в использовании;
  • печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

Это важно знать: в процессе сгорания топлива возможно образование неприятного запаха, поэтому помещение должно быть с хорошей вентиляцией. При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

  • аппарат должен располагаться в помещении без сквозняков;
  • легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
  • нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

  • металл листовой;
  • труба медная;
  • патрубок;
  • резиновый шланг;
  • газовый баллон;
  • винты;
  • медицинская горелка.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

  1. Перед тем, как разжечь печь на солярке, необходимо установить в нужное место бак, а также залить в него топливо.
  2. Следующий шаг – снять решетку с горелкой и выполнить установку в блок фитиля.
  3. После этого производится обратная установка горелки и решетки, открывается регулировочный винт и через 30 секунд можно производить розжиг горелки.
  4. После того, как начнется интенсивное горение, потребуется завернуть регулировочный винт до конца и подождать немного, чтобы пламя осело.
  5. Затем открыть обратно, установив нужную степень нагрева.
  6. Выключение прибора осуществляется завинчиванием винта до упора. При этом нужно проследить, чтобы солярка выгорела до конца и огонь полностью погас.

Для того, чтобы печь, работающая на солярке, приносила исключительно пользу для владельца, необходимо в процессе эксплуатации придерживаться некоторых правил предосторожности

  • Запрещено пользоваться прибором в плохо проветриваемом помещении.
  • Нельзя устанавливать устройство в непосредственной близости от мебели и других легковоспламеняющихся предметов.
  • Запрещено использовать другое топливо, которое не указано в паспортных данных.
  • Запрещено держать рядом с работающей конструкцией горючие вещества.

Кроме того, следует позаботиться, чтобы печь была защищена от попадания воды.

Длина дымохода должна превышать четыре метра – это обеспечит быстрое и эффективное удаление дымных газов. Количество горизонтальных отрезков в дымоходе нужно минимизировать для улучшения показателей тяги.

Разжигать печь нужно следующим образом: в нижнюю емкость помещается кусок бумаги, поверх него заливается солярка и поджигается. Примерно через десять минут горения топливо начнет самовоспламеняться. В дальнейшем топливо регулярно подливается в бак по мере необходимости.

Для увеличения эксплуатационного срока печи следует раз в десять дней чистить конструкцию от сажи и накопившихся там продуктов горения.

Инструкция по использованию:

  • Первоначально необходимо установить место в специально предназначенное для него место, после чего в него заливается солярка.
  • Решетка и горелка демонтируются, что дает возможность вставить фитиль в специальный блок.
  • После установки фитиля горелка и решетка возвращаются на свои места.
  • Необходимо убедиться в надежной фиксации всех съемных элементов, после чего можно открыть регулировочный винт.
  • Требуется подождать около 30 секунд, этого времени будет достаточно для пропитывания фитиля соляркой.
  • Осуществляется розжиг горелки.
  • Дождаться начала интенсивного горения, как только оно наступает, регулировочный винт закручивается до самого конца.
  • Нужно немного подождать, а после оседания пламени снова открыть регулировочный винт. Теперь можно настроить степень нагрева, задав желаемые параметры.
  • При необходимости завершить работу печки нужно будет снова завернуть регулировочный винт до конца.
  • Перед завершением работы в обязательном порядке необходимо убедиться в отсутствии пламени и полном выгорании солярки. Расход топлива зависит в первую очередь от размеров и мощности агрегата, показатель может составлять от 140 до 400 мл в час.

Печь на солярке своими руками

Изготовление любого отопительного прибора в домашних условиях – это затратный и трудоёмкий процесс. Расчёты, раскрой металла, сварка и другие операции, целесообразны только в том случае, если их себестоимость значительно ниже, чем стоимость заводских аналогов.

Однако в случае с чудо-печью, которая стоит 2-3 тыс. руб., затраты явно не оправданы!

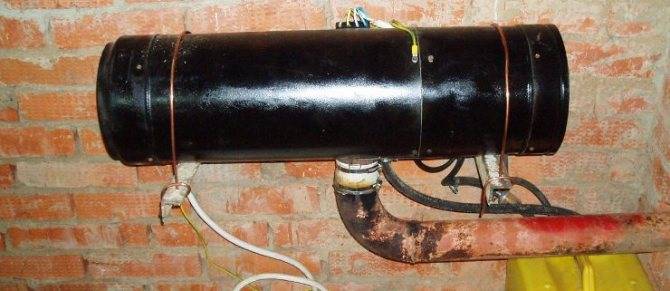

Самодельная печь

А вот некоторые усовершенствования фабричной модели чудо печи можно будет сделать своими руками. Дешёвые Солярогазы в народе уже прозвали «Конструкторами», из которых можно доделать отличную жидкотопливную печь!

«Дымоход»

Солярогазы используют в нежилых помещениях или хорошо проветриваемых. Но если нужно в походе обогреть место, где спят люди они не подходят, поскольку всё-таки коптят.

Чтобы поставить чудо-печь в палатку, или микроавтобус, умельцы оснащают его самодельным дымоходом. На верхнюю часть, кладётся воронка от водосточной трубы (в перевёрнутом виде), а к ней подсоединяют несколько колен трубы и выводят в окно или отверстие в палатке.

Удобная регулировка горения

Резиновый сальник нужно установить на игольчатом штоке вентиля, туда, где возле резьбы имеется технологическая проточка.

Предотвращение испарения керосина

Для этого приёмная чашка должна быть закрытой (именно так и делались всегда керогазы). Понадобится небольшая металлическая пластинка толщиной 1 мм и три винта. В пластине сверлится отверстие 20 мм в том месте, где будет проходить пружинный клапан. Пластина крепится на бортике винтами. Между клапаном и крышкой монтируется уплотняющая резинка.

Другие виды печей

Говоря о чудо-печке, стоит отметить, что существуют еще виды печек для временного обогрева помещений, которые не требуют больших расходов. Это печки, работающие на отработанном масле и печки-газогенераторы. Печь, работающая на отработанном масле — это один из самых экономных вариантов отопления жилого или любого подсобного помещения. Экономия достигается из-за дешевизны топлива, так как отработанное масло стоит недорого, а в некоторых случаях оно вам может достаться вообще бесплатно.

Печи на отработке

Плюсы:

  1. Главными преимуществами печки являются простота конструкции и экономичность. Кроме этого, при сгорании отработки, в атмосферу не производится выброс вредных веществ, копоти и дыма.
  2. В конструкции отсутствуют сложные детали в виде форсунок, капельниц, поэтому печь работает без перебоев даже при критически низких температурах.
  3. Есть возможность интегрировать печь в систему отопления. Для этого достаточно установить на нее бак и в его верхней части сделать вывод в систему отопления. «Обратка» также должна выходить на бак. Такая достаточно простая схема позволяет значительно экономить на потреблении электричества или газа.

Минусы:

  1. Требуется устройство дымохода, высота которого должна составлять минимум 4 метра.
  2. Дымоход не должен иметь горизонтальных участков.
  3. Необходимо регулярно производить чистку дымохода и емкости под масло.

Розжиг печки производится очень просто. В емкость для масла помещается бумага и заливается небольшое количество масла. Бумага поджигается, масло начинает нагреваться, закипать и через некоторое время самовозгорается. После этого можно долить необходимое количество отработанного масла и затем только контролировать его уровень

Конструкция отопительного прибора позволяет:

  • осуществлять контроль над количеством потраченного топлива;
  • регулировать температурный режим;
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
