Что лучше дифавтомат или УЗО: выбираем по критериям с рекомендациями что лучше ставить

Внешние отличия модулей УЗО и дифавтомата: 3 принципа

По общему виду корпуса и надписям на нем любой покупатель может прямо в магазине оценить приобретаемую защиту. Для этого на нем наносятся:

1. значения номинальных токов;
2. принципиальная внутренняя электрическая схема;
3. специальные надписи и обозначения.

Различие маркировки номинальных токов на лицевой стороне

Обозначение диапазона рабочих нагрузок на лицевой панели УЗО и дифавтомата является обязательным элементом. Они выполняются разными способами.

У устройства защитного отключения принято записывать цифровое выражение величины номинального тока с показом сокращения единицы измерения «Ампер» буквой А.

Показываю все это на фотографии модуля hager, где выделил в синей рамке надпись 40 А.

Токи утечек обозначаются в миллиамперах.

Дифференциальный автомат, как и автоматический выключатель, входящий в его конструкцию, выбирается не только по номинальному току, но еще по типу времятоковой характеристики.

Это позволяет оптимально использовать защиту с разным типом оборудования.

Ведь в подключенной схеме могут работать простые резистивные нагрузки, например, лампы освещения и ТЭНы (класс В, зона 3-5 I/In) или электрические приборы или машины с электродвигателями, обладающие повышенными индуктивными составляющими реактивного сопротивления (группа D, зона 10-20 I/In).

Последние создают сложные переходные процессы при включении, требуют отстройки защиты на этот период.

Все это указывается при маркировке номинального тока дифавтомата буквой класса времятоковой характеристики и цифровым выражением номинальной нагрузки.

Для конкретного дифавтомата компании ABB, предназначенного работать с нагрузкой шестнадцать ампер и класса С, обозначение выглядит так: C16.

Таким образом определить УЗО можно по цифре номинального тока и заглавной букве A, а дифавтомат — маркировке класса и величине тока.

Какие элементы наносят на схеме корпуса

У всех модулей изображается принципиальная электрическая схема защиты с органами управления.

Устройство защитного отключения имеет только орган сравнения фаз, показываемый эллипсом, обозначающим магнитопровод трансформатора тока с введенными в него проводами.

Он подразумевает срабатывание модуля при возникновении утечек.

У дифавтомата на схеме он тоже имеется, но дополнительно показываются тепловой расцепитель с токовой отсечкой. Смотрите их значки на фото и поясняющие надписи рядом:

• t° (превышение температуры и перегрузка);
• I> (бросок и отсечка тока).

Наличие обозначения защит по току перегрузки и короткого замыкания на схеме — отличительный признак дифференциального автомата.

Надписи и обозначения модулей

Здесь надо смотреть техническую документацию. Устройство защитного отключения официально называется дифференциальный выключатель (сокращение ВД), что очень похоже на дифавтомат. Но путать не стоит.

Последний официальное именуют «Автоматический дифференциальный выключатель», добавляя к первому термину слово «Автоматический». При этом используется сокращение заглавными буквами АВДТ (расшифровывается автоматический выключатель с дифференциальным током).

На самом деле запомнить все это просто. Достаточно вспомнить, что в УЗО входит только дифференциальный орган, а у дифавтомата добавлены защиты автоматического выключателя. Вот и все.

Аббревиатура ВД и АВДТ, другие сведения кроме стороны лицевой панели может наноситься гравировкой еще сбоку. Достаточно повернуть корпус и посмотреть эти сведения.

Но здесь производители поступают на свое усмотрение. Они могут такой маркировкой и не заниматься, что характерно для иностранных компаний.

Те же три линии, но занято в щитке всего шесть модуль-мест

Кстати, в настоящее время в продаже можно отыскать дифференциальные автоматы даже одномодульного исполнения. Стоят они, безусловно, значительно дороже, но зато позволяют существенно экономить место в распределительном шкафу.

Что проще в электротехническом монтаже?

Этот критерий выбора не столь существенен, но все же.

В принципе, сам монтаж несложен в любом случае – на всех приборах такого предназначения имеются удобные зажимные винтовые клеммы, которые обеспечивают надежный контакт. Установка любого выключателя на дин-рейку тоже труда не составляет. Разница лишь в количестве коммуникационных соединений и в большей «напичканности» внутреннего пространства шкафа дополнительными перемычками.

На схеме ниже для сравнения показана коммутация пары АВ + УЗО и отдельного АВДТ.

Установить самый хороший дифавтомат или УЗО по отдельности

1. Исходя из стоимости, не имеет значение, покупать УЗО или автомат. Если же выбор остановился на более доступной китайской автоматике, то окончательное решение будет исключительно за покупателем.
2. Китайский производитель готов предложить как качественные трехфазные, так и однофазные дифы.
3. Установка автоматики и УЗО обойдется в 50$ и более. Преимуществом дифа является и то, что у него на один модуль меньше (DIN-рейка). Однако, с точки зрения экономии, рекомендуется приобрести щиток большего размера с существенным запасом.
4. В Европе зачастую устанавливают на каждую фазу отдельное устройство, поэтому спрос на трехфазные модели крайне низкий. Соответственно, ассортимент такой продукции оставляет желать лучшего. Из-за того, что такие устройства не в ходу, стоимость их производства гораздо выше, и производители предпочитают изготавливать их исключительно под заказ.
5. Если присутствует доверие к одному из многочисленных брендов, то поиски подходящего продукта будут исходить исключительно от имеющегося ассортимента.
6. Между однофазными моделями нет принципиальных отличий. Исключение может составить такой фактор, как габариты. Стоимость у них приблизительно одинаковая, поэтому человек может потратить определенную сумму, как на покупку автомата, так и набор УЗО.

Рекомендации по подключению

Перед тем, как подключить узо в линию энергоснабжения вместе с распределительными (линейными) автоматами, следует напомнить пользователю о ряде требований, предъявляемых к приборам данного класса действующими нормативными актами.

В общем случае они сводятся к указаниям, согласно которым устанавливается последовательность и порядок действий при монтаже УЗО

Особое внимание при рассмотрении этих требований рекомендуется уделить следующим важным моментам:

• В частных домах с подводкой силового оборудования, подключаемого к сети 380 Вольт, обязательна установка трехфазного устройства защиты;
• Для подключения трехфазного узо должны использоваться провода соответствующего сечения в изоляции различного цвета;

Обратите внимание! Цвет изоляционных покрытий выбирается согласно общепринятому стандарту. Наглядное представление о выборе расцветки проводов можно получить на рисунке ниже;

Наглядное представление о выборе расцветки проводов можно получить на рисунке ниже;

Читать также: Хранение крепежа в мастерской

Для оформления общего (земляного) вывода трёхфазной цепи, как правило, применяется провод в синей изоляции.

С учётом всех перечисленных выше условий порядок подключения в этом случае может быть представлен перечнем рекомендаций и советов, исходящих от специалистов. Далее по тексту приводятся лишь некоторые из них:

• Защитные приборы ставятся на предназначенные для них места только после того, как линия питания квартиры или дома будет полностью обесточена;
• Прежде чем подключить узо и автоматы в единую электрическую цепь, постарайтесь определиться с местом, предназначенным для их установки на приборном щитке;
• Его рекомендуется выбирать по возможности ближе к установленному на вводном щитке электросчетчику;
• Так называемые «индивидуальные» УЗО, предназначенные для защиты какой-то одной питающей линии (ванной комнаты, например), должны использоваться строго по назначению. Их не допускается ставить после счётчика в качестве общего для квартиры защитного устройства.

В заключительной части обзора, освещающего вопросы: для чего нужно УЗО, и как оно должно подсоединяться к уже смонтированной аппаратуре, отметим следующее.

При ответе на вопрос, нужно ли узо ставить сразу после счётчика, всегда следует согласное утверждение. В этой статье также можно узнать, какое выбрать узо, если в квартире имеется заданное количество автоматов. Надеемся, что после ознакомления со всем представленным материалом пользователям удастся самостоятельно разобраться с вопросами установки защитных устройств в питающие цепи.

Стоимость установки дифференциальных автоматов превосходит ранее рассмотренный вариант в 2.5 раза. И это – без каких-либо преференций в плане повышения безопасности и даже без выигрыша места в распределительном шкафу!

И никуда не деться – на каждую линию требуется свой дифавтомат. Если же рассматривать разбивку линий на группы, с установкой одного АВДТ и к нему двух АВ, то вообще получается полная бессмыслица. Выходит так, что функциональность дифавтомата урезается, и он становится обычным УЗО. Так не проще ли и не дешевле ли установить УЗО? Ведь эффект будет таким же.

Кстати, обратите внимание на еще один нюанс. В двух последних рассмотренных схемах применение дифференциальных автоматов не дало и никакого выигрыша по модуль-местам

В обоих вариантах задействовано по двенадцать мест.

Одним словом, при монтаже щитка с выводами на несколько независимых линий более целесообразным в плане расходов видится применение УЗО с разбивкой на группы, и «персональных» автоматических выключателей на каждую линию. Установка дифференциальных автоматов не дает никаких преимуществ, но обходится существенно дороже.

* * * * * * *

Итак, в публикации было проведено разностороннее сравнение преимуществ и недостатков использования в качестве защиты электрических внутридомовых или квартирных линий дифференциальных автоматов и «тандемов» УЗО + автоматический выключатель. Выводы каждый сделает для себя сам – информации для этого достаточно.

В статье намеренно не приводились правила и схемы электротехнического монтажа. Это – очень серьезный вопрос, который требует отдельного подробного рассмотрения. А вот рекомендации, где об этом можно прочесть — дадим.

Задача повышенной сложности и ответственности – правильная организация домашнего «электрохозяйства»

Лучше, конечно, не имея опыта, за такую работу самостоятельно не приниматься, или, по ркайнем мере, выполнять ее под контролем квалифицированного электрика. Чтобы представить, какой объем мероприятий предстоит провести, и какие многочисленные нюансы при этом должны быть учтены, познакомьтесь с подробнейшей статьей нашего портала «Электропроводка в доме своими руками». А еще одна объемная публикация полностью посвящена правилам монтажа электрического щита.

И в завершение публикации предлагаем посмотреть видеосюжет, напрямую связанный с темой нашего сегодняшнего разговора.

Коммутационные приборы отключения нагрузки

Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.

Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.

Автоматические выключатели – модифицированные «пробки»

Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.

Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)

В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.

Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.

УЗО – устройства автоматической защиты

Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.

Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)

На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.

Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.

УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.

Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат – максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.

Таким образом, он сразу выполняет три главные функции:

• защищает от токов утечки;
• предотвращает перегрузку линии;
• моментально срабатывает при коротком замыкании.

Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)

В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.

С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.

Отличие УЗО от дифференциального автомата

Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от дифавтомата и как можно использовать преимущества каждого из них.

Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть оно выступает исключительно индикатором, по которому контролируется утечка тока.

Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.

Watch this video on YouTube

Давайте рассмотрим более подробно сами устройства и тогда станет понятно как отличить УЗО от дифавтомата внешне:

• маркировка номинального тока срабатывания электромагнитного расцепителя — одно из ключевых отличий УЗО от дифавтомата (она есть только у дифавтомата). На корпусе должны быть указаны рабочий ток (с буквой — С16, С32) и ток утечки. Если указан только один параметр или без буквы, то это УЗО – на нём указывается величина тока утечки и коммутационная способность контактов.
• электросхема на приборе – на корпусе изображены схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа.
• наименование на корпусе прибора сбоку – наносится не на всех приборах;
• аббревиатура на приборе – на устройствах отечественных производителей указано ВД (выключатель дифференциальный) или АВДТ (автоматический выключатель дифференциального тока).

Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка. Достоинством АВДТ считается совмещение в своем корпусе двух устройств

В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключать его надо в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент

Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключать его надо в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.

Watch this video on YouTube

Виды УЗО

Устройства защиты от утечек тока, известные под аббревиатурами УЗО, АДЗ, ВДТ, АВДТ, несут основную функцию — оградить живые организмы от электротравм, а также предупредить паразитные диэлектрические потери, способные привести к возгоранию. Весь спектр приборов, описанных в этом обзоре, имеет отличия по принципу действия, назначению, чувствительности, роду тока в контролируемой цепи, способности выдерживать нагрузку, а также по ряду прочих факторов. Чтобы иметь чёткое и ясное представление о возможностях того или иного прибора, следует понимать специфику его работы.

По механизму действия УЗО может быть электромеханическим и электронным. В первом случае основным функциональным элементом служит дифференциальный трансформатор на кольцевом сердечнике. Трансформатор имеет две первичные обмотки, по которым проходит основная нагрузка, а также третью управляющую. В нормальном режиме работы по первичным обмоткам протекают противоположно направленные токи, равные по значению, таким образом, их электромагнитная индукция взаимно компенсируется.

Электронные УЗО имеют иной принцип действия, их работа основана на полупроводниковых приборах. Первым звеном электронной схемы выступает делитель тока, задача которого — преобразовать действующую на основных контактах устройства нагрузку к такой, которая допустима при работе полупроводниковых элементов. Пропорциональный, но меньший по величине ток приходит на компаратор (сравнивающее полупроводниковое устройство), который при существенной разнице на входах формирует выходной сигнал, приводящий в действие устройство размыкания основной цепи.

Cхема электронного УЗО: А — компаратор; К — реле; Т — кнопка «Тест»; R — резистор

Практическая разница устройств защитного отключения электронного и электромеханического действия заключается в следующем:

1. Электромеханические УЗО могут ложно срабатывать при высоких составляющих реактивной и индуктивной нагрузок. Другими словами, запаздывание или опережение кривой тока в одной обмотке относительно другой порождают наводки на управляющий контур.
2. Электронные УЗО не имеют достаточно высокой точности из-за погрешностей номиналов, свойственных для всех радиоэлектронных компонентов. Также на эффективность работы электронных УЗО оказывает существенное влияние значение напряжения, действующее в контролируемой цепи.

Слева: электромеханическое УЗО. Справа: электронное УЗО

По назначению УЗО принято классифицировать на устройства защиты от поражения электрическим током и приборы, защищающие от пожароопасных утечек тока через изоляцию. Помимо незначительных отличий в устройстве, эти приборы попросту имеют разные номиналы дифференциальных токов, на которые срабатывает защитный механизм.

Противопожарное УЗО типа S (селективное)

Нагрузочная способность УЗО свидетельствует в первую очередь о проводимости элементов основной контактной группы. Также имеются отличия в:

1. Массивности магнитного сердечника, способного выдерживать нагрев при взаимной компенсации индукционных воздействий.
2. Классе мощности радиоэлектронных компонентов.

В разряде прочих функций УЗО наиболее примечательна возможность отключать цепь питания при превышении действующего тока. По сути такие УЗО, называемые дифференциальными автоматическими выключателями, совмещают в себе силовой автомат и устройство защиты от утечек тока.

Дифференциальный автомат

Рейтинг лучших дифавтоматов типа А

IEK АВДТ 32 2П 10 мА B

Отличная модель, которая предназначена для размещения в небольших помещениях. Корпус выполнен из качественного пластика, который не желтеет от воздействия ультрафиолетовых лучей. Обладает всеми необходимыми функциями защиты, что позволит эффективно защитить электрическое оборудование, а также человека от непредвиденной ситуации. Выпускается популярной компанией, которая отлично зарекомендовала себя на рынке.

IEK АВДТ 32 2П 10 мА B

Достоинства:

• Высокое качество сборки;
• Надежность;
• Эффективность;
• Простая эксплуатация;
• Доступность.

Недостатки:

ЭРА Pro NO-901-82 АВДТ 63 2П 30 мА C

Качественная модель китайского производства, которая отличается хорошими показателями утечки тока (30 мА), что позволяет разместить прибор в небольшую квартиру. Номинальное рабочее напряжение составляет 230 В. Корпус выполнен из пластика, который отдает дешевизной при первой распаковке, чувствительным людям такое решение может не понравиться. Но за свою стоимость – это отличный продукт с хорошими техническими характеристиками и долговечностью.

Средняя стоимость – 620 рублей.

ЭРА Pro NO-901-82 АВДТ 63 2П 30 мА C

Достоинства:

• Надежность;
• Эффективность;
• Скорость срабатывания;
• Два модуля.

Недостатки:

EKF АВДТ-63 2П 30 мА C

Недорогой вариант от известного производителя, который обеспечит пользователя надежностью и безопасностью на длительный период. Отвечает всем требованиям безопасности российского рынка, что является большим преимуществом и позволит поместить изделие в квартиры и небольшие дома. Класс защиты прибора – IP20. Корпус выполнен из прочного материала, который не сломается от механического воздействия.

EKF АВДТ-63 2П 30 мА C

Достоинства:

• Хорошая сборка;
• Долговечность;
• Топовый производитель;
• Эффективность.

Недостатки:

ЭРА Pro NO-901-89 АВДТ 63 2П 100 мА C

Дорогой прибор, предназначенный для установки в просторные квартиры. Изделие отличается хорошим качеством сборки, никаких люфтов и скрипов нет. Электромеханический выключатель работает отлично и не сломается после десятка щелчков. Максимальный показатель утечки тока составляет 100 мА.

Средняя цена – 1 800 рублей.

ЭРА Pro NO-901-89 АВДТ 63 2П 100 мА C

Достоинства:

• Высокий срок эксплуатации;
• Надежность;
• Эффективность;
• Простой монтаж.

Недостатки:

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

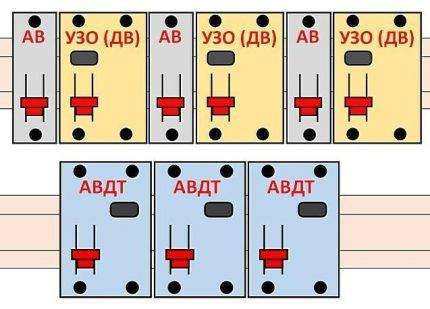

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов.

При подключении пары АВ+УЗО расклад такой:

• фазный провод присоединяется к клемме АВ;
• соединяется перемычкой выход автомата и L-клемма УЗО;
• выход фазы УЗО направляется к электроустановкам;
• нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

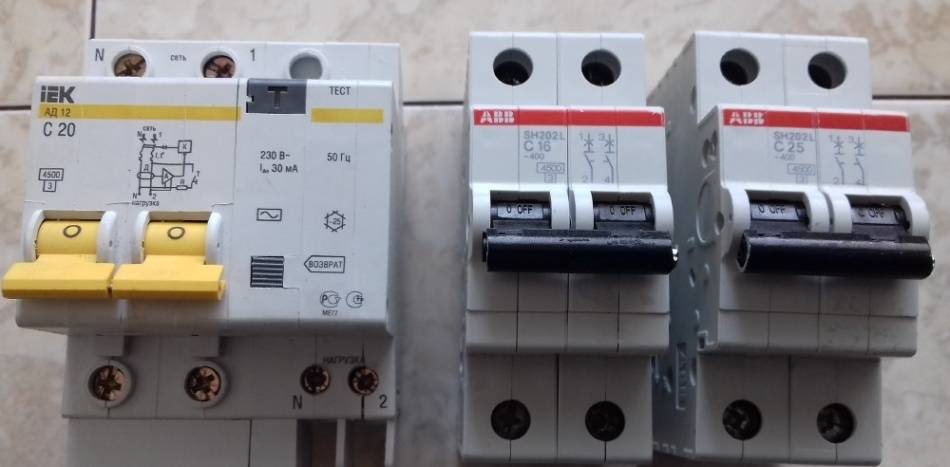

Дифференциальный автомат – защищает от всего

Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.

Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.

На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).

У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.

АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.

По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.

Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).

С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.

То есть у электромеханических дифференциальных выключателей есть следующие преимущества:

1. Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
2. Не выходят из строя от импульсного перенапряжения.
3. Не потребляют энергию для собственного питания.

Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.

Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.

При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)

У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.

Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.

Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:

Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.

Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.

Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков

Спасибо, помогло!1Не помогло
