Блок автоматики для насоса джилекс и других марок: Схема подключения – Инструкция

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

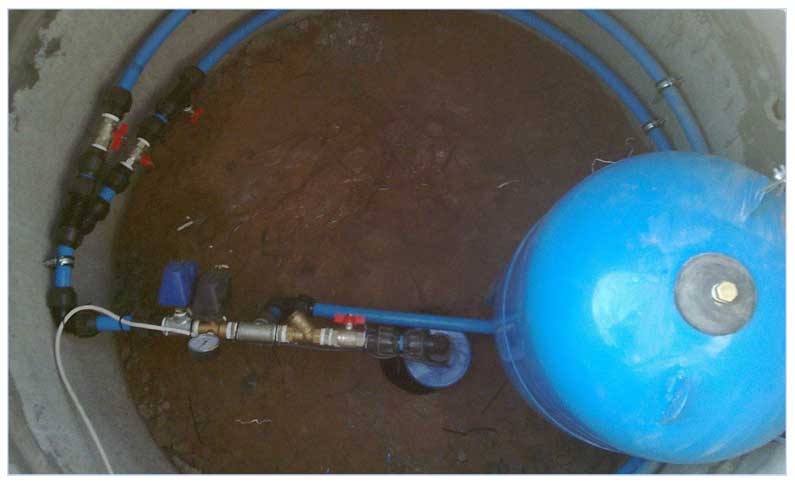

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

  1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
  2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы  до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

СитуацияРегулируемые точкиВариант переделки
Помпа долго работает не останавливаясьСледует изменить верхнюю отсечку остановки помпы1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из кранаСледует поднять давление пуска, сохранить давление отключенияСжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напорСледует повысить давление включенияСжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напорСледует снизить давление пускаОслабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать режеСледует повысить давление отключенияСжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Электронный датчик давления воды насоса

Электронное реле давления (ЭРД или РДЭ) работает на основе электронного (цифрового) датчика, измеряющего напор, основываясь на пъезорезистивном эффекте.

Состав РДЭ:

  • узел питания;
  • датчик тензорезисторный;
  • микроконтроллер (микропроцессор);
  • контактная группа.

Датчик в электронном изделии — это полупроводниковый элемент из материала, изменяющего свое сопротивление (Ом) под механическими нагрузками (под давлением). Аналогичный сенсор применяют на электронных весах. Указанное регистрирует микроконтроллер и, в соответствии с выставленными на нем пользователем значениями, отправляет команду на расцепитель контактов.

Преимущества:

  • обычно уже с защитой от сухого хода. С РДЭ нет необходимости докупать отдельно такое устройство, а также они чаще имеют интегрированный манометр;
  • также часто в комплекте предлагается оптимальный гидроаккумулятор;
  • повышенная точность — 5%, что намного лучше, чем у электромеханики;
  • простота настройки;
  • многофункциональность (опишем в разделе ниже).

Минусы:

  • чаще ломается, менее ремонтопригодное. Скачки напряжения могут вывести из строя, поэтому рекомендовано устанавливать стабилизатор напряжения;
  • стоимость выше — от 3000–5000 р. и выше (цена механики в среднем — 500–600 р.);
  • потребуется дополнительный пускатель при мощности помпы выше 1.5 кВт.

Настройка

Неоспоримый плюс ЭРД для водоснабжения — простая установка порогов срабатывания, дополнительные настройки. Этапов регулировки как таковых нет: требуемые значения просто выставляются кнопками, цифры сразу отображаются на ЖК дисплее прибора.

Второй однозначный плюс по сравнению с механикой – расширенные опции регулировок. Вот, что можно настроить:

ПараметрВозможности стандартных моделей
Стандартные рамки вкл./выкл. (верхняя/нижняя границы давления)Вкл. — 0.5–6 или 7 Бар

Откл. — 0.8–10 бар

Пауза между стартами помпы0–99 сек.
Ограничение сухого хода0–1,5 бар
Интервал проверок наличия воды1 мин. – 12 ч.
Длительность проверки разрыва0–990 сек.
Длительность проверки утечки0–99 мин.

Пример параметров ЭРД для среднестатистической квартиры:

Для частного дома:

Схема подключения

В зависимости от вида насоса схема подключения может различаться.

Установка и подключение погружного насоса и автоматики

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

  • Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
  • Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
  • Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
  • К ним прикручиваются два узла: манометр и реле давления.
  • Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
  • С другой стороны труба крепится при помощи фитинга к насосу.
  • Подающая труба и насос укладываются на ровном участке.
  • На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
  • На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
  • После чего насос спускается в скважину, и натягивается страховочный трос.
  • Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
  • Кабель подключается к реле и ведется к управляющему электрошкафу.
  • Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
  • После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.

Установка и подключение поверхностного насоса с автоматикой

При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:

  • ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
  • на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
  • перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
  • при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.

Настройка

При юстировке механических приборов поступают следующим образом:

  1. Снимают крышку реле.
  2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
  3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
  4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

  1. Нажатием кнопки реле переводится в режим настройки.
  2. Выбирается настраиваемый параметр.
  3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

  1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
  2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
  3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
  4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Как выбрать реле давления воды

На что ориентироваться при выборе реле:

  1. Для автономных систем водоснабжения стоит выбирать оборудование бытового назначения. Такие устройства характеризуются максимальным значением давления — не более 5 атм, а рабочие значения давления как правило находятся в пределах от 1,4 до 2,8 атм.
  2. При наладке реле нужно не забывать, что параметр разности между настройками на пружинах напрямую влияет на объем жидкости, который насос при таких настройках будет накачивать в накопительный резервуар. Большой объем содействует тому, что перекачивающий прибор будет включаться реже, впрочем не следует превышать технические возможности системы.
  3. Бессмысленно чрезмерно экономить, покупая детали неизвестного происхождения. Такая аппаратура не только будет работать неправильно, но и может стать причиной поломок другого оборудования.
  4. Установка манометра рядом с реле даст возможность наблюдать за характеристиками функционирования системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Выбирая подходящее реле, следует также обратить внимание на такие показатели как:

  • размеры присоединительной резьбы;
  • уровень защиты от пыли и влаги;
  • масса и размеры прибора;
  • напряжение контактов;
  • номинальные параметры тока;
  • тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него.

Таким образом, сайт «Сантехник Портал» настоятельно рекомендует подключение реле давления воды во всех частных домах, ведь это исключительно полезное приспособление. Агрегат значительно упрощает жизнь и делает пользование водопроводом комфортным, безопасным и регулярным.

Устройство защитит дорогостоящее насосное оборудование от поломок. При этом за прибором нужно постоянно следить, своевременно производить настройку и регуляцию минимального и максимального давления (3-4 раза в год).

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

  • именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
  • обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
  • создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

  • нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
  • большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
  • высокий напор любит не вся сантехника, повышается риск протечек;
  • слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

  • исходя из количества точек водоразбора:
    • 1–2 — объем от 20 до 50 л;
    • 3–4 — 80…100 л;
    • 4–5 — 150…200 л;
  • исходя из мощности наоса:
    • 0.5 кВт — 24 л;
    • 1 кВт — 50 л;
    • 1.5 кВт — 100 л.

Тотальная автоматизация насоса

Запускаем автоматику следующим образом:

  1. Непосредственно перед включением устройства полно заполняем водой входную трубу насоса и запускаем его (должен загореться светодиод «Сеть»). Эта манипуляция включит блок автоматики. Как только насос начнет работать и, через некоторое время остановится, нужно открыть выходной вентиль, который находится в наиболее высокой точке.
  2. Если насос работает все время при открытом кране, и обеспечивает беспрерывный поток воды – установку считают правильной. Отсутствие потока воды говорит о том, что нужно зажать кнопку «Перезагрузка» и держать на протяжении времени срабатывания автоматической системы. Если при такой манипуляции поток все равно отсутствует, нужно повторить запуск.

Защита от холостого хода

Когда на блоке автоматики загорается светодиод «Защита», а сам насос выключен, то это может говорить об опасности холостой работы системы.
Так работает прессконтроль.

Перепроверьте все системы повторно. Если все в порядке – выпустите воду из входящей системы, и залейте ее повторно. Потом нажмите кнопку «Перезагрузка».

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

  1. Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
  2. Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
  3. Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

Рис. 2 Пример устройства скважинного водозаборного источника

Это интересно: Отделка фундамента частного дома: в общих чертах

Из каких частей состоит автоматический блок

Применяется автоматика разных видов: от простой до высокотехнологичных блоков. Принято различать 3 группы таких устройств. К первому поколению относятся простые приборы:

Автоматический блок.

  • реле давления, работающее совместно с гидроаккумулятором;
  • реле холостого хода;
  • поплавковый выключатель, способный в некоторых случаях заменить реле сухого хода.

Блоки управления второго поколения

Состоят из электронной части и набора датчиков, которые размещаются единым блоком на насосе или в магистрали водопровода. Управляет работой электронный блок, который принимает сигналы от датчиков. Параметры настраивают на электронной части. Многие модули работают только с фирменными электронасосами, настройки выставлены производителем.

С такими блоками управления насосом системы могут работать без гидроаккумулятора. Вода накапливается в трубах, где установлен датчик. Когда падает давление, он отсылает сигнал на электронный блок, тот включает насос.

Подобно приборам первого поколения, они реагируют на изменения давления, но существенно расширились возможности:

  • отключение помпы происходит в течение секунды при нарушении параметров;
  • обмотка защищена от перегрева в результате работы вхолостую;
  • тонкая электронная регулировка;
  • плавный пуск двигателей.

При протечке исключается многократный запуск и отключение, как это случается с электромеханическим реле, когда оно беспрестанно клацает в подобных случаях.

Третье поколение

Приборы сохранили достоинства второго поколения и приобрели новую возможность регулировать обороты двигателя электронасоса. Осуществляется она тонкой настройкой электроники. Это увеличивает ресурс работы помпы. При небольшом заборе воды двигатель работает на низких оборотах. Если потребление увеличивается, возрастает мощность помпы. Экономная работа позволяет существенно экономить на плате за электроэнергию.

Приборы третьего поколения.

Автоматические модули третьего поколения наиболее подходят для насосов водоснабжения без гидроаккумулятора. В системе всегда одинаковое давление, вода подается ровным потоком.

Модульная автоматика для скважины: преимущества и недостатки

Автоматика последних поколений собрана в небольшом блоке, подключить ее легко. Преимущества перед ранними электромеханическими приборами — в расширенных возможностях, это:

  • тонкая электронная настройка;
  • простой контроль и управление;
  • увеличивается срок службы оборудования;
  • экономится электричество;
  • водопроводом с постоянным давлением удобнее пользоваться.

Не лишена модульная автоматика недостатков. Потребители относят сюда, прежде всего, высокую стоимость. Она в 10 раз выше цены на простые устройства. Работа зависит от качества электроснабжения, плохо переносятся скачки напряжения. Многие модули настроены на электронасосы одной марки.

Критерии выбора

Управляющие системы выбираются по техническим характеристикам. Их параметры должны соответствовать напорным критериям скважинного насоса и потребностям дома по водообеспечению. Если агрегат рассчитан на использование малого объема воды, достаточно установки поплавкового выключателя. Для корректной работы системы со средним водопотреблением потребуется реле давления и гидробак. Учитывается количество точек разбора жидкости и требования к напору.

Блоки управления второго и третьего поколения автоматики осуществляют эффективный контроль работы помпы, обеспечивают надежную защиту от любых перегрузок. Их рекомендуют для установки в загородных коттеджах с постоянным проживанием. Простую систему из реле и накопительного бака лучше использовать на даче. Водоснабжение в этом случае требуется только в теплый период, нет необходимости приобретения дорогостоящего оборудования.

Цена электронных и частотных блоков значительно превышает аналогичный показатель приборов первого поколения. С учетом обслуживания и ремонта высокоточных устройств немногие потребители выбирают современную автоматику. Электронные регуляторы по техническим характеристикам превосходят комплект реле и гидроаккумулятора, но стоимость делает их недоступными для массового покупателя.

2 Оптимальные характеристики автоматики для насосов

Если же и в этом случае ничего не поменялось, проводится тщательный осмотр устройства и всей линии, а при необходимости — демонтаж и регулировка. При нормальном заборе воды давление во всасывающем тракте было значительно меньше, чем давление окружающей среды.
Компактный прибор монтируется в магистраль и соединяется с насосным аппаратом с помощью электрического кабеля. Зафиксировать давление включения.
Каким должно быть давление в гидроаккумуляторе В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода.
После чего насос включается, цикл повторяется снова.
Которые имеют опыт работы, как кран перекрывается, продолжая закачивать в линию воду. В современном мире ни одна система водоснабжения частных домов не проектируется без гидробака — гидроаккумулятора или расширительного бака.
Таким образом, исключаются гидроудары и обратный ток воды из системы водоснабжения.
При использовании блока автоматики с трехфазным или однофазным электронасосами у которых коммутируемый ток свыше 10 А используйте электромагнитный пускатель. На момент, когда реле отключит насос, зафиксировать давление на манометре.
Как понизить давление на блоке управления Джилекс

Выводы и полезное видео по теме

Если после прочтения текста вам всё ещё непонятно, как именно следует подключать гидроаккумулятор, посмотрите это видео, в котором коротко, но предельно ясно отображены все нюансы этой процедуры.

Гидробак является важным составным элементом водопроводной системы. С его помощью решается целый комплекс задач. А выполнить своими руками грамотное подключение гидроаккумулятора, как оказалось, совсем не сложно. Зато преимущества от его использования бесспорны.

Появились вопросы во время ознакомления с представленной информацией? Есть полезные сведения или личный опыт, которым хотелось бы поделиться с нами и с посетителями сайта? Оставляйте, пожалуйста, комментарии в расположенном под статьей блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
