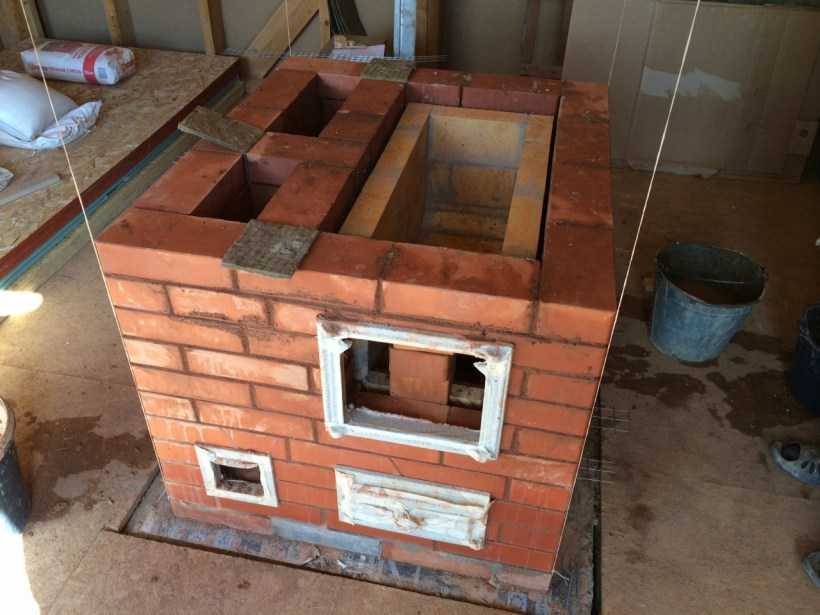

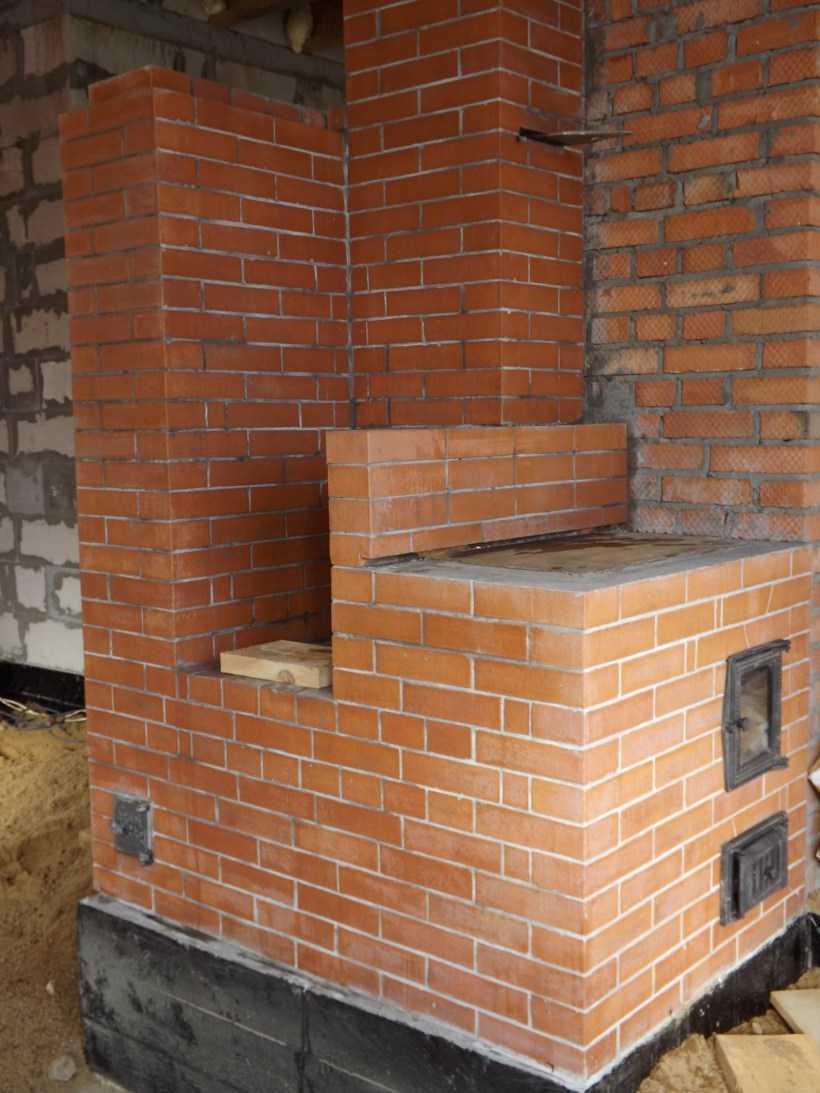

Возведение стен печи
Кладка кирпича производится согласно заранее подготовленной схеме. Инструкция, как сделать печь для бани из кирпича своими руками:
Из песка и шамотной глины готовится рабочий раствор. Особенностью кирпичных печей является использование неклассического цементного раствора, а огнеупорного состава.
Любая печь имеет четыре основных отсека: топка, зольная камера, бак для воды и дымоход. Для оптимальной работы следует предварительно пронумеровать рабочие кирпичи
Каким кирпичом обложить печь в бане, можно узнать у опытных печников.
Первый ряд материала укладывается без использования раствора.
При укладке дальнейших рядов прослойку между кирпичными рядами делают толщиной до 4мм.
Возведение внутренних перегородок ведут одновременно с кладкой наружных стен, чтобы видеть результат работы.
Каждый последующий ряд перекрывает предыдущий на 50 %, чтобы максимально укрепить места стыков.
Качество строения стен периодически проверяют при помощи строительного уровня.
Важно следить, чтобы к дымоходу была обращена гладкая сторона кирпича.
Для дверок топки и зольной камеры монтируют стальные полоски и пазы для металлической проволоки.
Для топки между нижним отделом и камерой укладывают стальной лист достаточной толщины. На данный лист будут в дальнейшем выкладываться камни для нагрева воздуха.
После окончания кладки стен монтируют массивные металлические дверцы для камер, используя поворотные крепежи на стыках.

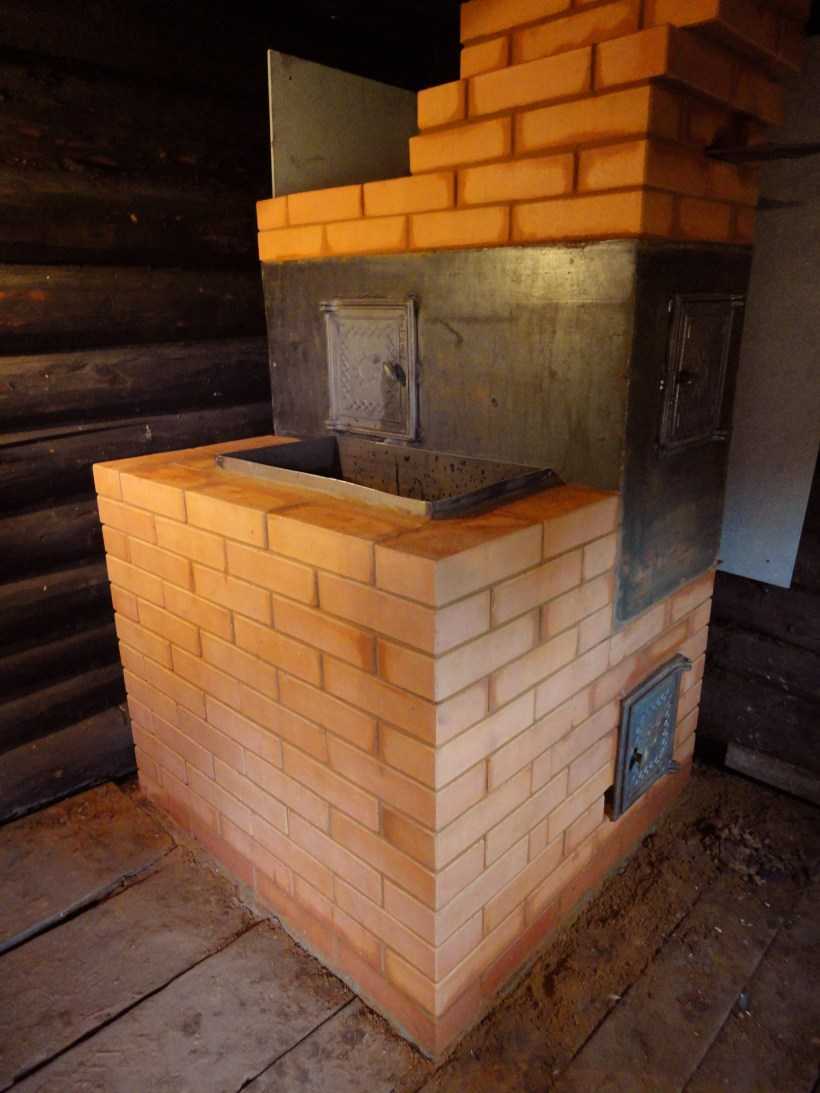

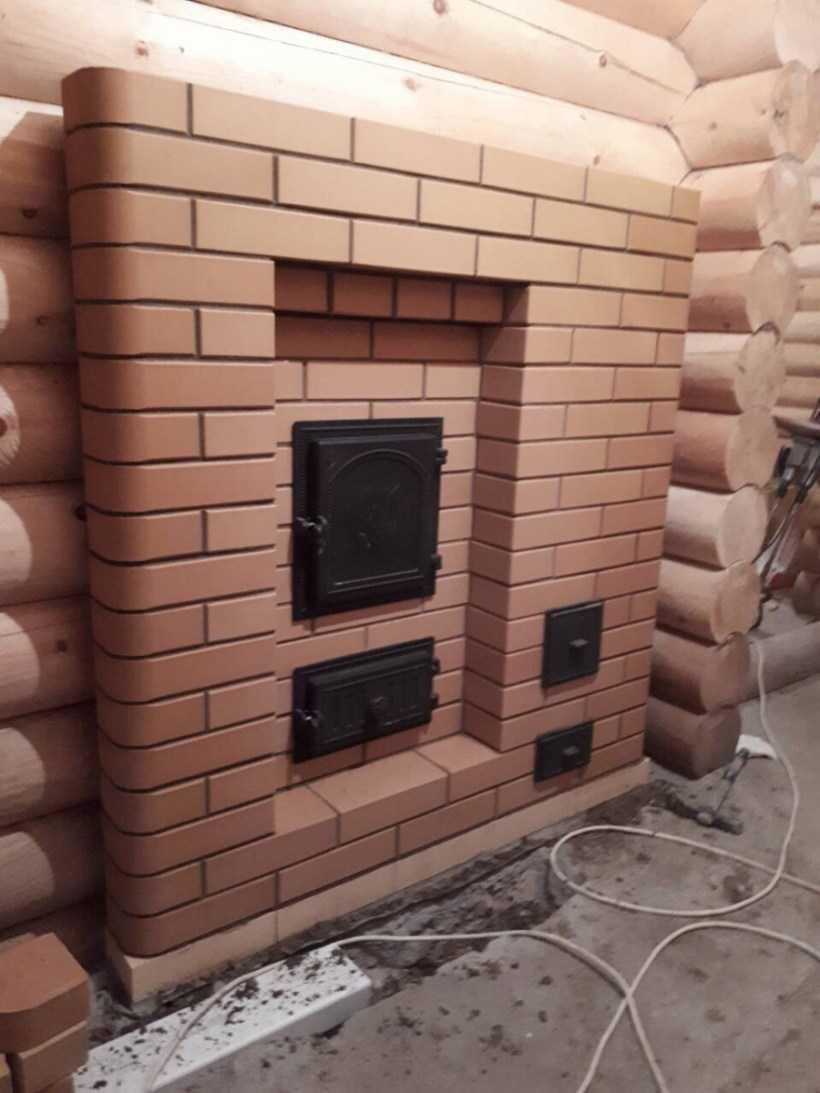

Установка печи в баню с выносной топкой
Современная печка для бани снабжена системами обдува стеклянной топочной дверцы, вследствие этого нагрев предбанника интенсивным не будет. Для хорошего обогрева дверцы топки придется приоткрывать, и при выборе места для размещения печи это учитывают. Дверца в приоткрытом положении не должна мешать ходить по предбаннику, и не должна создавать риска – если площадь помещения мала, то топку лучше вынести в соседнее помещение или на улицу. При возможности установки топки в предбаннике — это следует делать, особенно когда предбанное помещение совмещено с комнатой отдыха и чаепитий. Современные печки имеют панорамные жаростойкие стекла в топочных дверцах, и зрелище живого пламени под стеклом придаст банному помещению особый колорит. Обдув стекла выполняет задачу охлаждения и очистки внутренних поверхностей дверец топки, поэтому стекла прозрачны, а скопление копоти невозможно. Эстетики и тепло, отличное дополнение к интерьеру – выносная топка может служить камином для комнат отдыха. Выносные топливные каналы у печек могут быть прямоугольными и зауженными к топочным дверцам, и импровизированный камин может выглядеть по-разному – это учитывают при выборе печи и планах по ее размещению.
На улице располагают топливные каналы банных печей обычно при невозможности разместить топку в предбаннике или комнате отдыха:
- Если площади помещений парилок и предбанников слишком малы и не позволяют размещать в них топку;
- Если топливом запланирован уголь, при сжигании которого никуда не деться от загрязнений и токсичных продуктов горения;
- В коммерческих банях, где истопник не должен присутствовать при банных процедурах.
Эксплуатация бани с топкой на улице затрудняется, а зимой превращается в сложный процесс или требует назначения «дежурного истопника», поскольку выскочить из парной для добавки дров в печку – не всегда приятно.
Единственный реальный плюс установки топки печки в наружной стене бани с выходом на улицу – это чистота в бане, ведь ни дров, ни угля внутри банного строения не будет.
Пожарная безопасность при монтаже и эксплуатации банных печей должна обеспечиваться должным образом. Одна из первоочередных задач – обустройство под банную печь надежного фундамента, примыкающего к стене или перегородке. Обрез фундамента изолируется жаростойкими материалами, а сверху укладывают металлический лист. Асбестовая плита как жаростойкая изоляция не имеет минусов, но с точки зрения экологии асбестовые материалы под вопросом. Современный рынок предлагает прессованные минеральные ваты, пеностекло, слюдопластовые материалы – безопасные для здоровья человека и устойчивые к высоким температурам.
- Перед топочными дверцами предусматривают металлическое покрытие размером не меньше 0,4*0,8 м. лист металла на полу сделает проще чистку печи и станет барьером для искр и огня. Полы в предбанниках обычно деревянные, реже – плиточные, и эта мера необходима.
- Узлы прохода топливного канала в перегородках и стенах от парной и комнатой отдыха, а также и наружной стеной при выносе топки наружу строго нормируются. Древесные материалы отделяют от канала кирпичными облицовками или камнем. Минимальный просвет от стенки печи до деревянной стены или обшивки равен 0,45 м.
- От потолка бани до поверхности печки минимальное расстояние – 1,20 м.
- От краев топочных дверец до дверей минимальное расстояние – 1,25 м.
Узел прохода топливного выносного канала, как правило, оборудуется закладкой термоизолятора – цементно-волокнистый лист, минеральная базальтовая вата. Изоляция монтируется по всему торцевому обрамлению прохода. При толщине теплоизоляции до 5 см допускается сокращать габарит от внешней стенки печки до деревянной обшивки стены до 25 см. При увеличении толщины теплоизоляции можно еще сократить безопасный просвет – до 12,5 см. Часто проем закладывают кирпичом.
Установка заводской печки проще, поскольку ее конструкция, как правило, имеет двойной кожух с теплоизоляционной прослойкой или с конвекционными каналами. Самодельные печи проще, обычно они изготовлены из листовой стали. Обкладка печи кирпичом в этом случае не просто мера пожарной безопасности, но и защита для принимающих банные процедуры от травм.
Монтаж и изоляция металлических печей в деревянных банях должны выполняться согласно расчета, без упрощений и согласно норм, поскольку от этого зависит безопасность людей.
Если владелец делает выбор в пользу печи с выносной топкой для бани, установка ее потребует определенных затрат сил, денег и времени, потому что для нее понадобится либо оставлять, либо вырезать проем в стене, через которую будет проходить топливный канал.

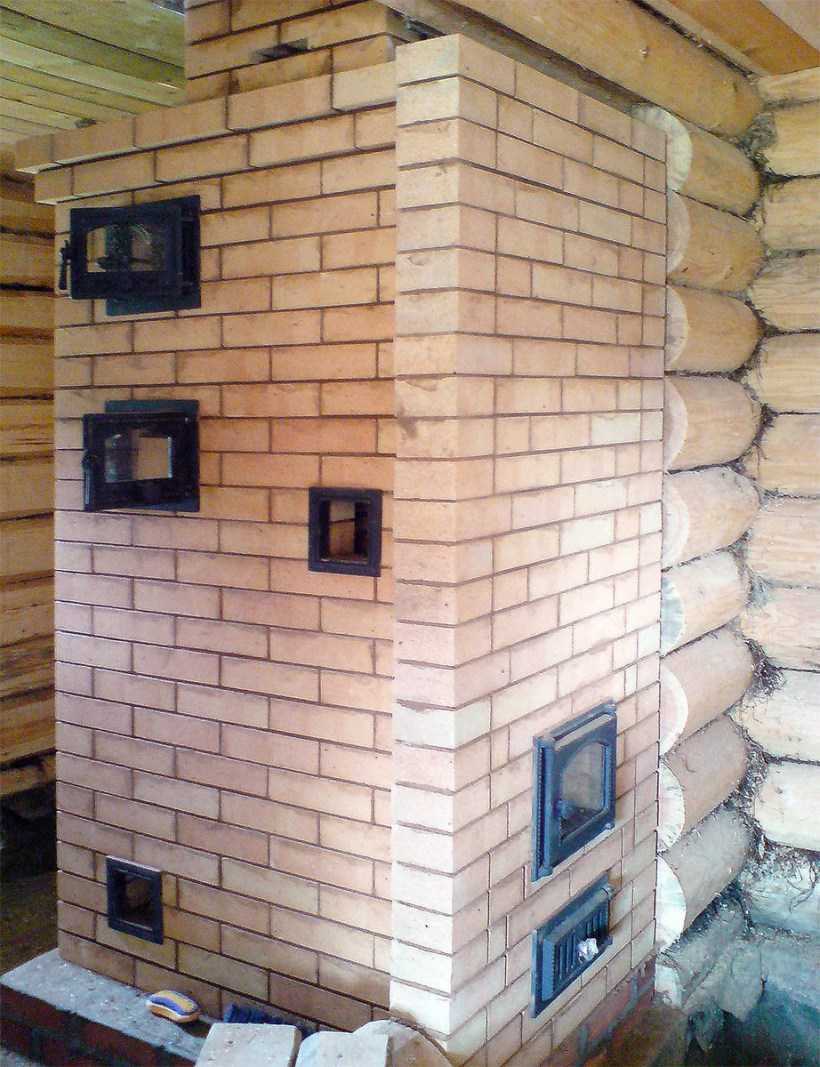

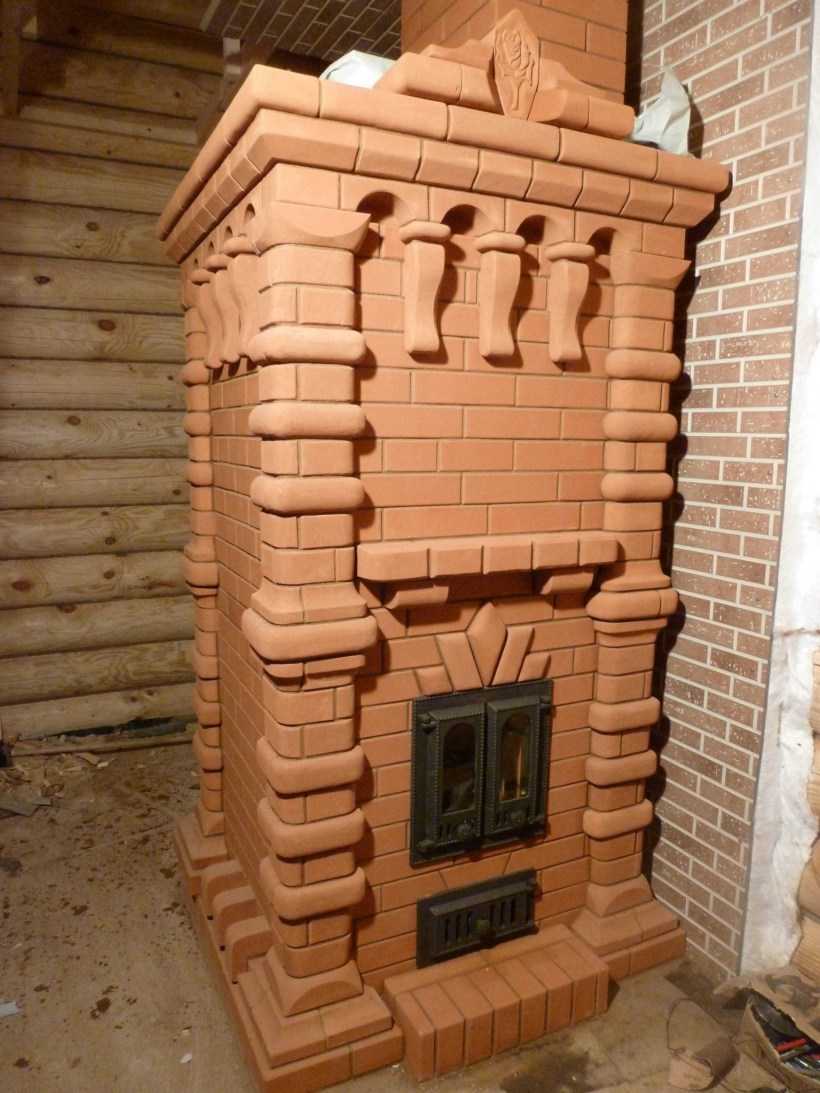

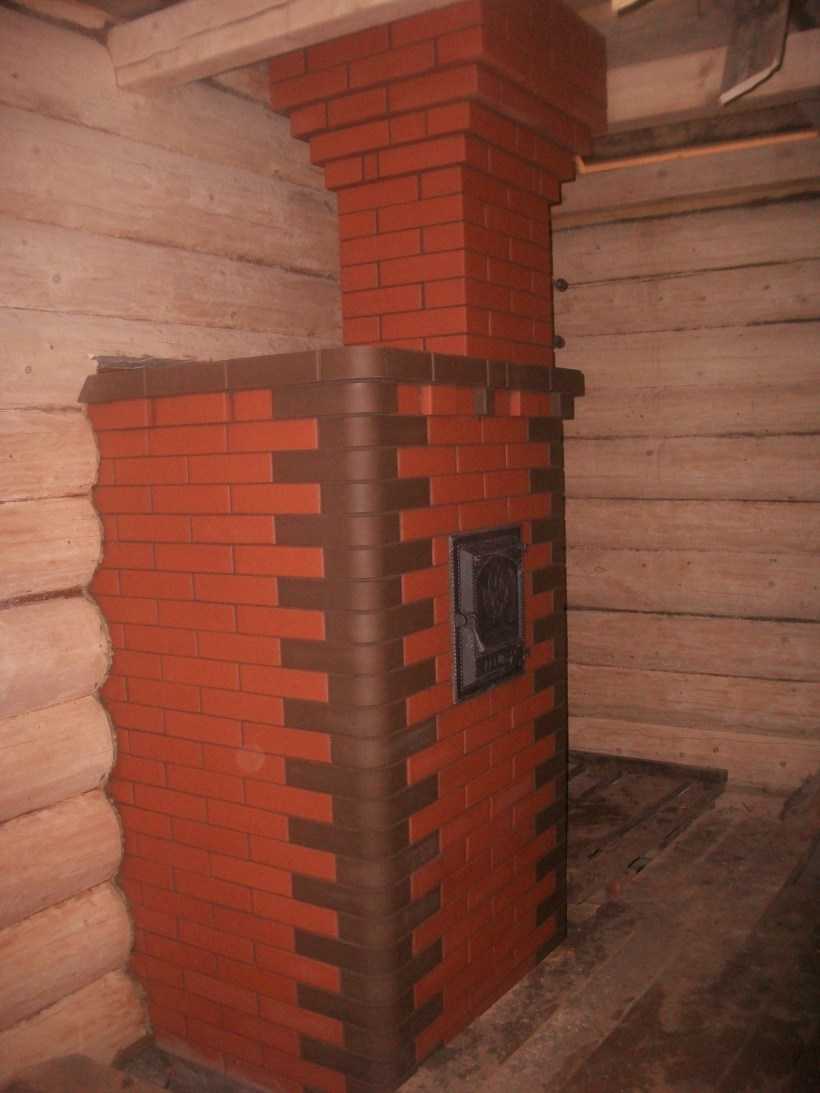

Печи для банного комплекса из обожженного кирпича
В оснащении банного комплекса русской бани чаще всего еще с древнейших времен использовались печи, выложенные из такого стройматериала, как кирпичи из обожженной глины. В процессе изготовления такой печи для ее кладки применяется глиняный раствор. В настоящий момент такие печи являются одними из наиболее популярных конструкций, так как использование схемы печи для бани из кирпича позволяет добиться того, что в помещении происходит формирование отличного сухого пара.
При разработке схемы кирпичной печи для бани в качестве стройматериала применяется проверенный временем классический тип красного жаростойкого кирпича из обожженной глины, который обладает повышенным показателем прочности.
В качестве связующего материала применяется специальный глинопесчаный раствор, приготовленный в определенном соотношении, помимо этого в процессе создания конструкции печи требуется учитывать некоторые особенности и нюансы, особенно это относится к процессу подготовки раствора:
- Глину для приготовления раствора следует использовать красную, она предварительно подвергается замачиванию на несколько дней, после осуществляется вымешивание размоченной глины до тех пор, пока она не приобретет консистенцию однородного киселя.
- Пропорции при приготовлении раствора для кладки из глиняного киселя с песком, следует соблюдать соотношение 1:2 или 1:3. Дальнейшее приготовление раствора заключается в подгонке массы под необходимое состояние.

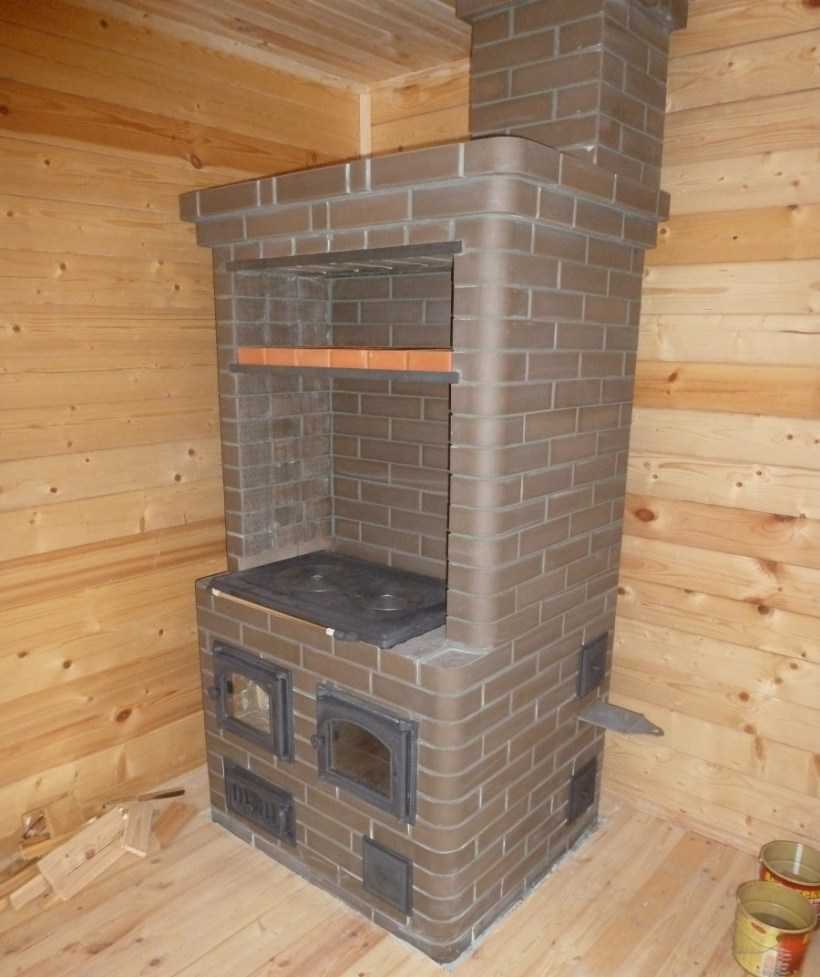

Наиболее распространенными моделями печей, смонтированных из кирпича, является печь с изготовленной мойкой из чугуна и модель печи для бани, которая в своей схеме имеет верхнее расположение емкости для воды комбинированного типа.
Подготовка материалов
Лучше всего делать печь в баню из стальной трубы диаметром 300—500 мм или газового баллона. Причин несколько:
- труба – это уже готовый корпус агрегата, что упрощает дело;
- цилиндрическая форма предпочтительнее прямоугольной из соображений аэродинамики (обтекания воздухом) и теплоотдачи;
- сводчатые стенки без швов прослужат дольше плоских;
- круглый топливник проще чистить от золы и сажи.
Совет. Из листового металла толщиной 2 мм сподручнее делать зольник, а на дверцы пойдет железо 3 мм. Старайтесь не использовать высокоуглеродистую сталь марки выше Ст35, которая может прикаливаться от воздействия высокой температуры, деформироваться и лопаться по швам. Правильная печь сваривается из марки Ст3.
Этапы изготовления дверец
Колосниковую решетку можно изготовить из уголков либо арматуры периодического профиля. Бюджетный вариант – лист толстого железа с продольными прорезями, покупной – литые чугунные колосники. Дверцы желательно выполнить двухслойными с прокладкой из базальтового волокна (на фото), чтобы не обжечься при случайном прикосновении.
Рабочие характеристики, плюсы и минусы
Изделие имеет 3 конструктивные части (снизу вверх):
- Поддувало, камеру для загрузки топлива (дров, древесных брикетов).
- Емкость для выкладки камней с крышкой. В крышке есть отверстие для выхода пара.
- Бак для нагрева воды.
Среди преимуществ металлических устройств:
- пожаробезопасность;
- длительный срок службы;
- компактные размеры;
- малый вес в сравнении с каменкой;
- не вырабатываются угарные газы.
Из минусов пользователи выделяют быстрое остывание, поэтому в печке придется постоянно поддерживать горение.
Чтобы решить эту проблему, производители создали два вида печей:
Горячие. Подходят для периодической эксплуатации. Механизм быстро нагревается вплоть до 100 градусов
Помещение прогревается в ускоренном режиме
При выборе важно обращать внимание на толщину, качество металла и швы. Тонкая листовая сталь при такой температуре нагрева начнет деформироваться.
Холодные
Применяются в строениях, где нужно обеспечить постоянный обогрев
Металл нагревается постепенно и долго, поэтому риск получения ожога минимален. Температура в печи регулируется. Максимальная отметка составляет 50 градусов. Есть несколько камер для сгорания топлива. В качества сырья для изготовления следует брать стальные утолщенные листы, топку сделать из чугуна.
Чтобы правильно рассчитать расход камней, во внимание берут площадь парной, наличие теплоизоляции. Средний расход составляет 20–40 кг на 1 куб
м помещения. Чем больше будет камней, тем проще вырабатывать пар.
Что касается объема топки, то она делается примерно в половину больше, чем аналогичная в каменке.
Печь-каменка
Важнейшим элементом бани является печь. В наше время для этих целей обычно используются печи-каменки. Они бывают кирпичными и металлическими. Сказать из какого материала печь-каменка лучше сложно. Тут скорее все зависит от некоторых обстоятельств, а именно от площади бани, количества человек, пребывающих за день в этом помещении и т. д. Ввиду этого, рассмотрим особенности металлической и кирпичной каменки по отдельности.
Каменки также бывают закрытыми и открытыми. Открытая каменка быстро нагревается, но и также быстро остывает. Она отлично проходит для небольших компаний. Камни в такой печи уложены над топливником кучей. Их температура может поднять до 250º.
Закрытая каменка передает тепло на одном уровне. В ней предусмотрена паровая дверь. В процессе сжигания топлива дверь закрыта, благодаря чему дым от огня не проникает в помещение. Дверцу можно открыть только перед входом в парилку. Благодаря этому температура в парилке прогревается до 60º.

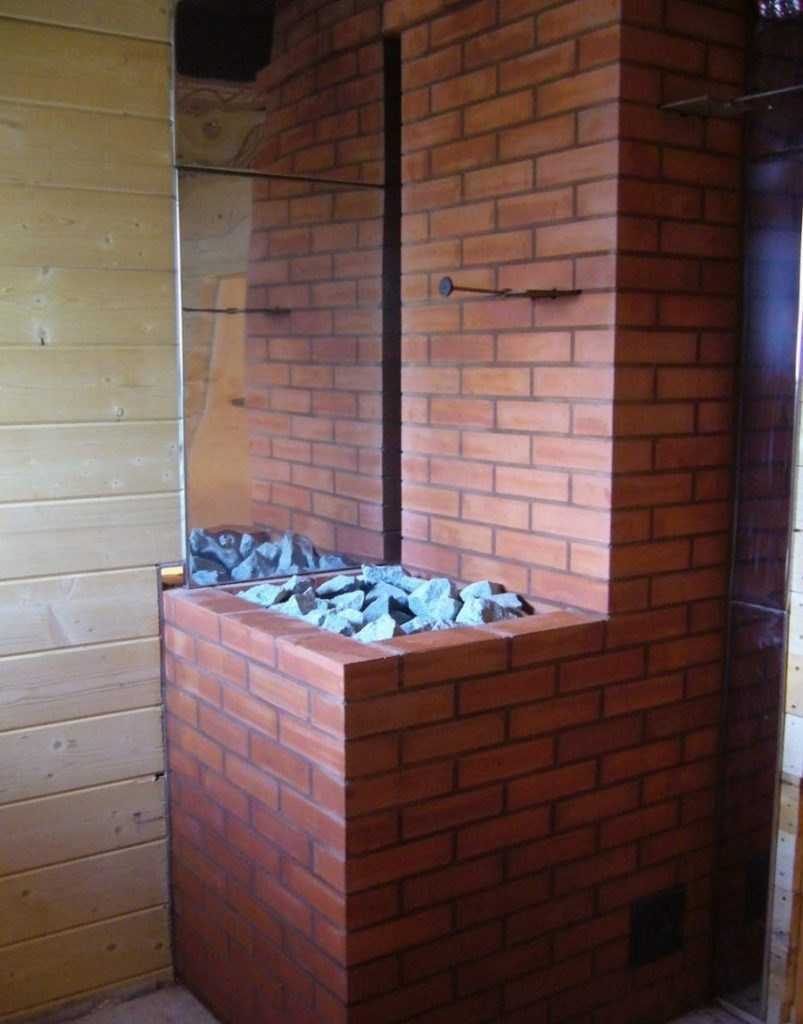

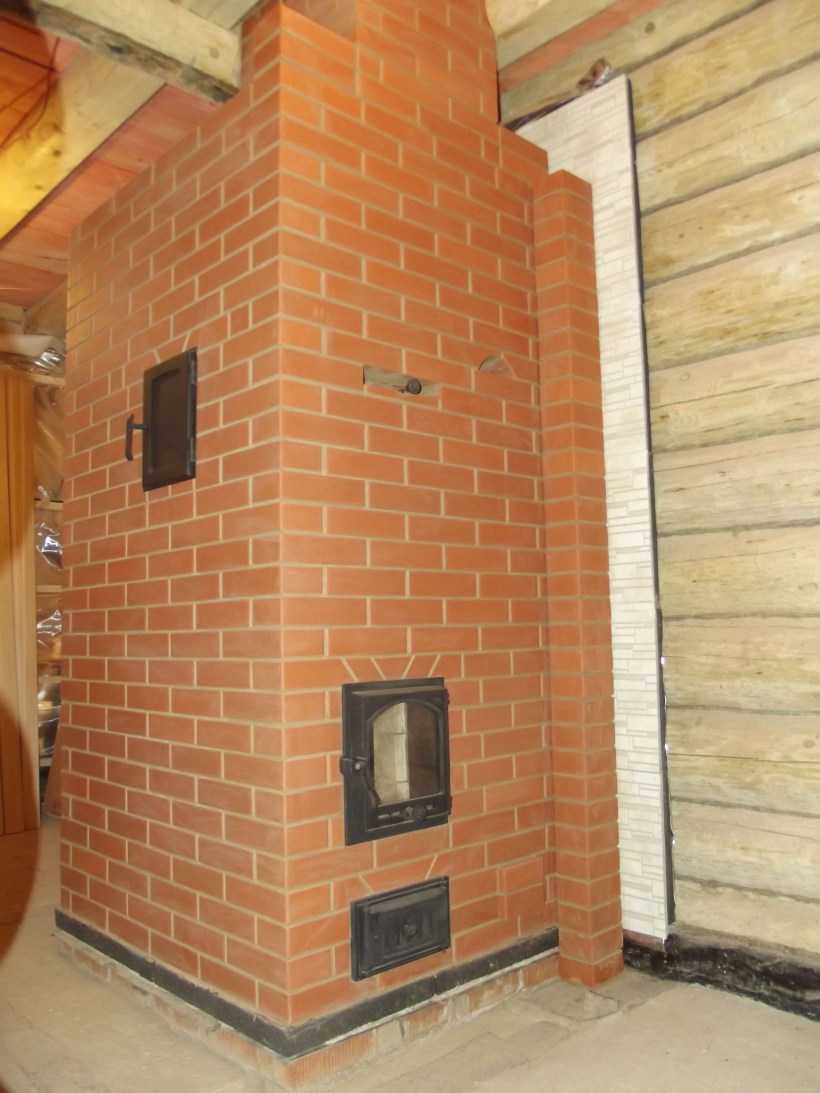

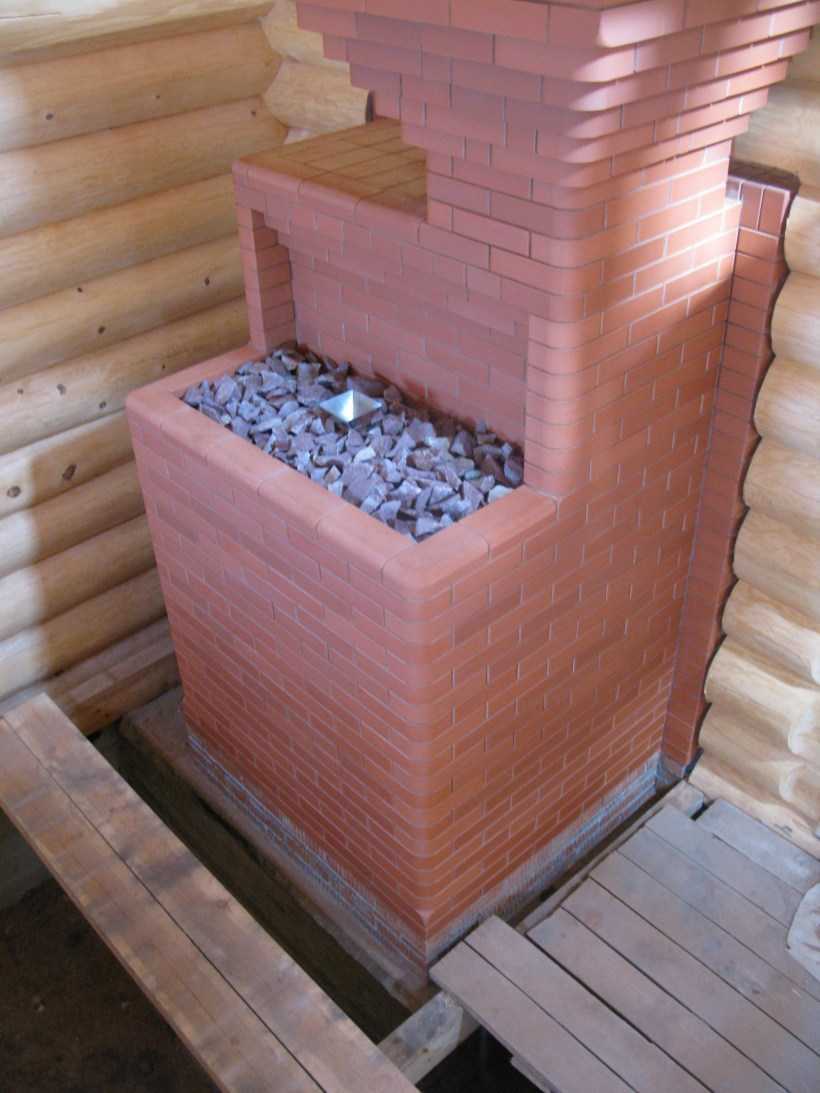

Из кирпича
Особенность кирпичной печи-каменки заключается в том, что она имеет толстые стенки, построенные из жаростойкого кирпича. Печь этого типа довольно габаритна, имеет закрытую каменку и большой объем камней. Сжигать в ней можно только твердое топливо. Как правило, это дрова или торф.
Среди преимуществ печи стоит отметить следующие:
- Возможность отапливать бани более 30 м2.
- Конструкция пожаробезопасная.
- Долго сохраняет тепло в бане.
- Даже на второй день тепло в бане сохраняется в районе 20º, что позволяет использовать помещение, например, для стирки белья.
Из металла
Металлические каменки всего 1,5–2 часа нагревают баню. Они довольно компактны, поэтому идеально подходят для небольших помещений. Каменки обычно открытого типа. Камни греются за счет камеры сгорания. В металлической печи можно сжигать разные виды топлива в зависимости от модели.
Основные преимущества печи:
- Быстрый нагрев бани.
- Конструкция малогабаритна, имеет небольшой вес, а это уменьшает затрат на ее монтаж.
- Возможность принятия банных процедур в процессе топки.
На этом общее описание процесса установки кирпичной печи для бани можно считать законченным. Для наиболее полного понимания процесса можно ознакомиться с соответствующими видео по тематике.
Каких размеров каменку и в каком месте лучше ставить
Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.
Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м3, потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.
Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.
Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.
Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.
Выбор конструкции банной печи
При выборе конструкции следует руководствоваться следующими требованиями:
- быстрый прогрев банных помещений;
- продолжительность горения;
- сохранение тепла;
- малая занимаемая площадь и объем;
- безопасность.
При проектировании печи нужно соблюдать баланс между этими требованиями.
Так, для обеспечения большой продолжительности горения потребуется увеличить объем камеры сгорания, а это приведет к росту габаритов и занимаемой площади.
По расположению корпуса печи, а вместе с ним и камеры сгорания, банные печи могут быть:
- Вертикальными. Занимают меньшую площадь, но и имеют худшие параметры теплоотдачи и продолжительности горения, чем горизонтальные.
- Горизонтальными.
По месту размещения топочной дверки банная печь из металла бывает:
- Загружаемые из парилки.
- Загружаемые из другого помещения. Топочная дверка выносится через стену. Это освобождает место в парилке, но для подкидывания дров или регулировки тяги придется выходить из парилки.

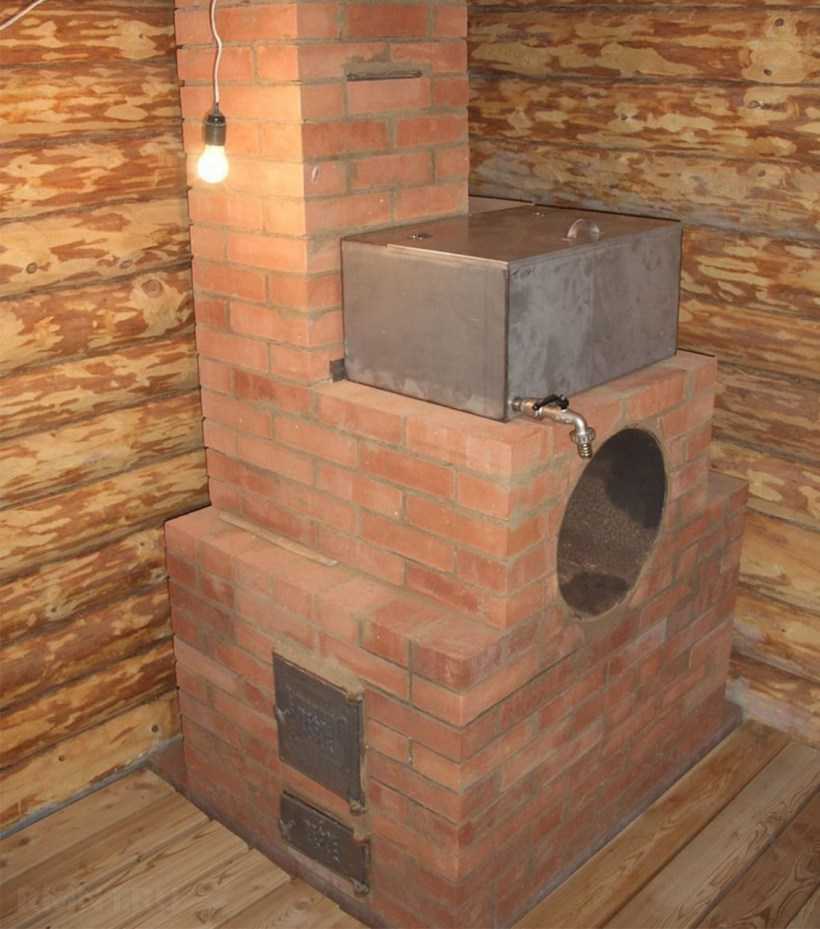

Конструкция печи с водонагревателем
Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на печной трубе.
По месту расположения каменки печи делятся на два подвида:
- С внутренней. Дольше сохраняют тепло, но при поддаче легче обжечься паром или об дверцу.
- С внешней. Менее экономичны, но удобнее в и безопаснее в обращении.
При выборе конструкции важно определить, какие из требований являются первостепенными, а в каких возможно пойти на компромисс
Изготовление печи из металла своими руками
При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:
- площадь помещения — от нее зависят габариты устройства;
- наличие желаемых функций — нагрев воздуха, воды;
- присутствие каменки открытого или закрытого типа;
- теплоемкость — защитное экранирование.
Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.
Материалы
При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.
Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.
Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.
Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.
Инструменты
Для выполнения всех этапов работы понадобятся следующие инструменты:
- сварочный аппарат;
- болгарка с отрезным диском по железу;
- емкость для замешивания раствора;
- печной молоток-кирка;
- мастерок;
- правило.
Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.
Этапы постройки. Как правильно сварить конструкцию?
Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:
- Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
- На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
- На дренаж ставится опалубка из дерева, заливается бетонной смесью.
- После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).
После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.
Затем приступают к сварке деталей конструкции:
- По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
- Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
- Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
- Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
- Приваривается труба дымохода и ножки корпуса.
После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.
Возможные сложности в установке
При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:
- несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
- недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
- неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.
Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером
Краткое описание и размеры металлической печки
Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.
- Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
- Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
- Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
- Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.
Особенности конструкции, чертежи
Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:
Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.
Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.
- Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
- Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
- Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
- Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.
Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.
Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

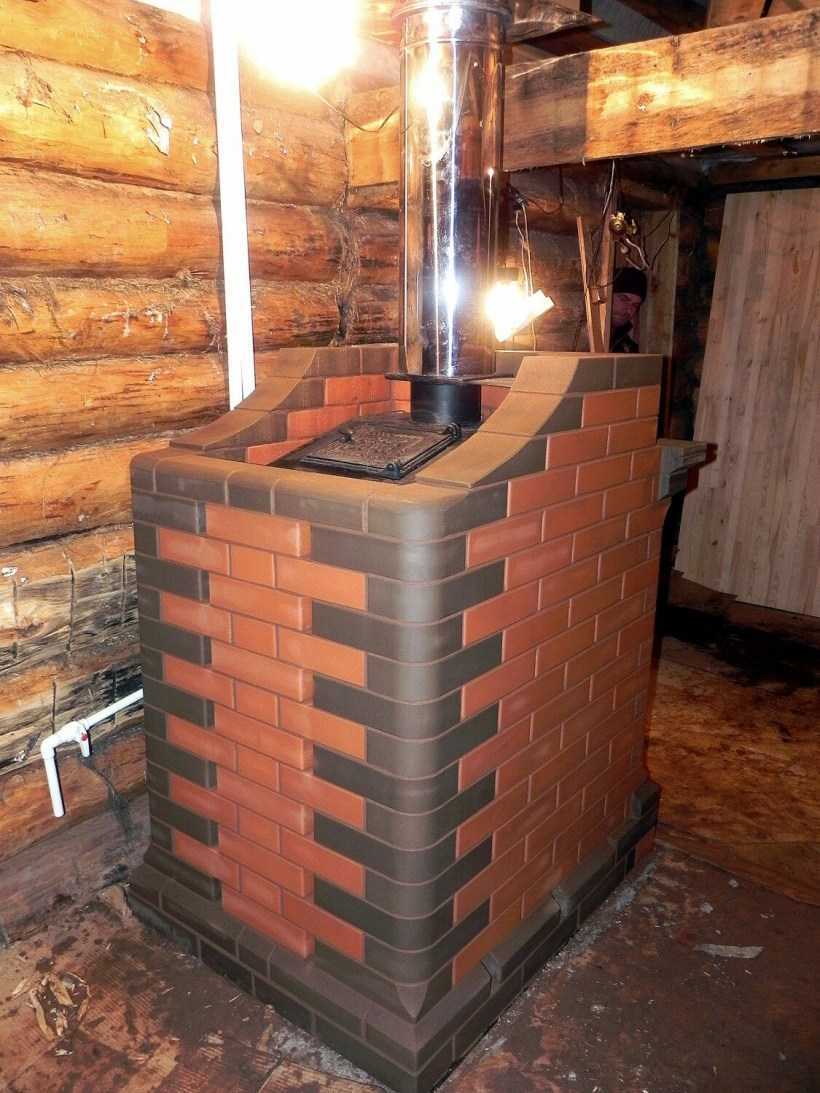

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

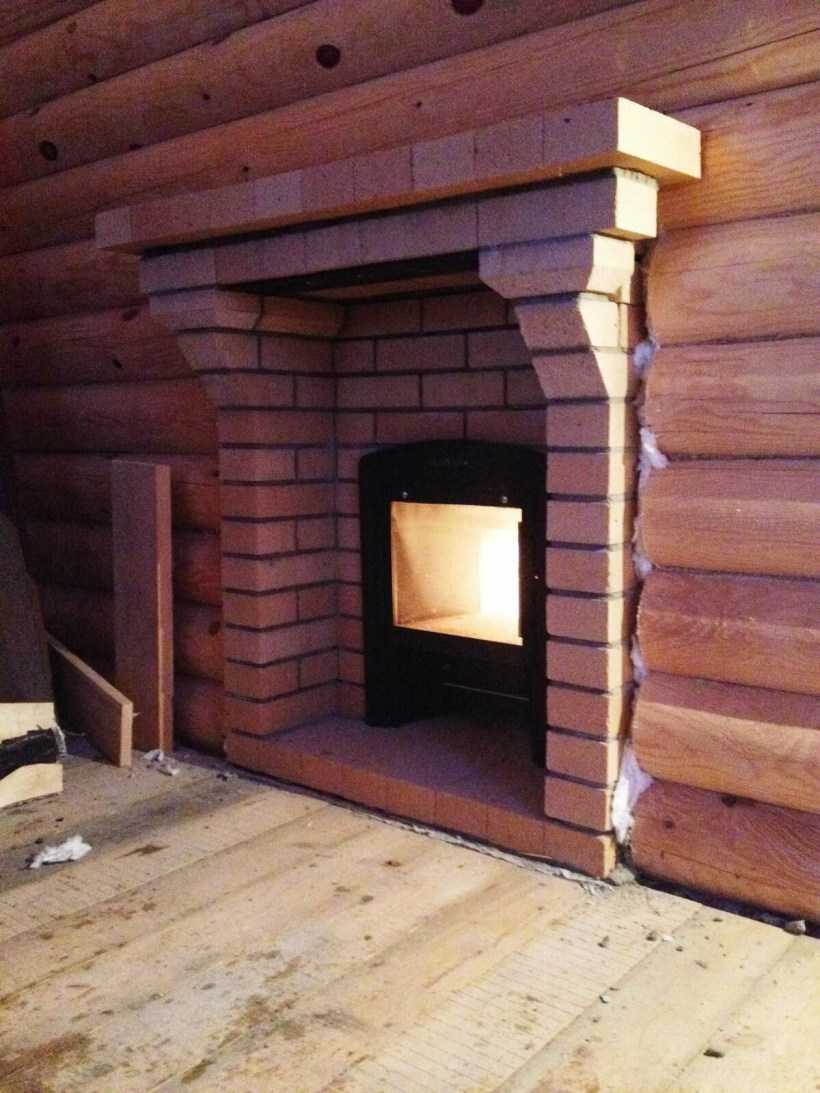

Как выполнить обрамление
Здесь нужно помнить о том, что оно обязано быть надежным и одновременно выглядеть красиво. Теоретически можно принять широкий ряд строительно-дизайнерских решений: отдать предпочтение комбинации гипсокартона и плитки, грамотно использовав преимущества обоих материалов, сыграть на солидности натурального камня. Выбор конкретного варианта зависит от совокупности следующих факторов:
- чем отделаны стены, насколько высока их пожароустойчивость;
- как оформлено помещение, какой дизайн царит в интерьере;
- каким бюджетом вы располагаете и сколько готовы потратить на «врата»;
- обладаете ли вы строительными навыками и/или практическим опытом работы с каким-либо материалом;
- что больше нравится лично вам и лучше соответствует модным тенденциям.

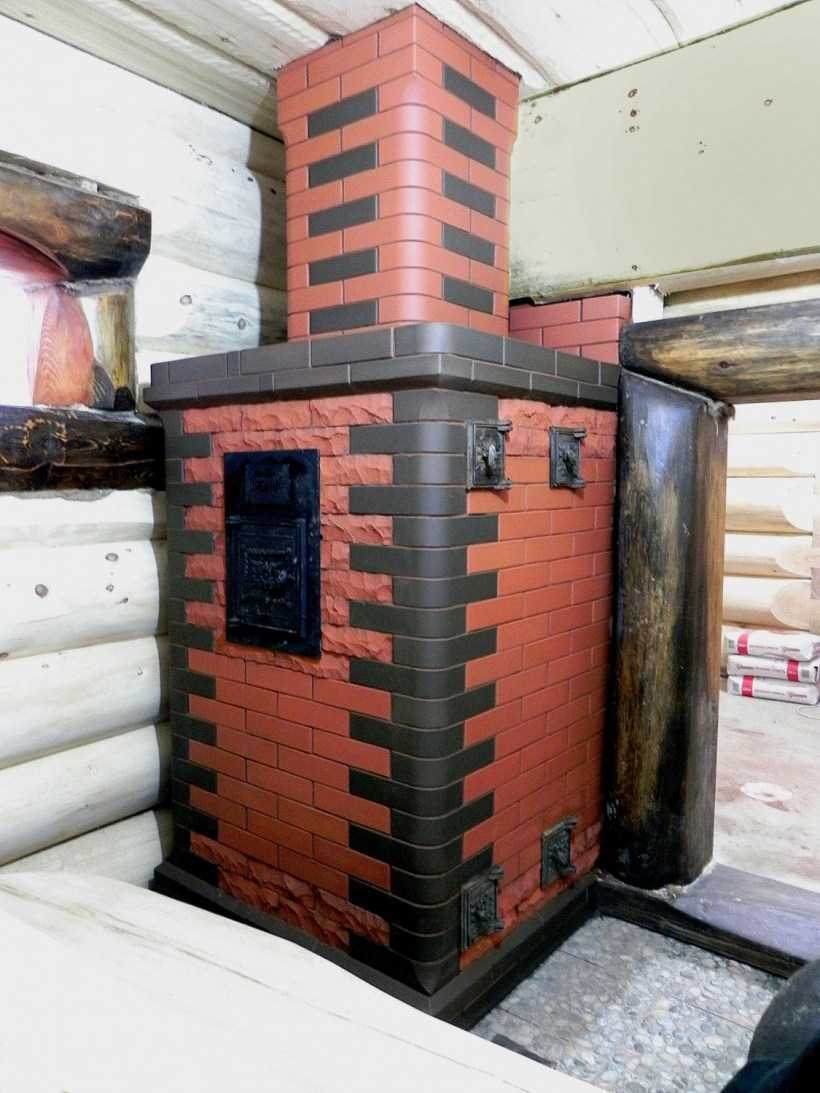

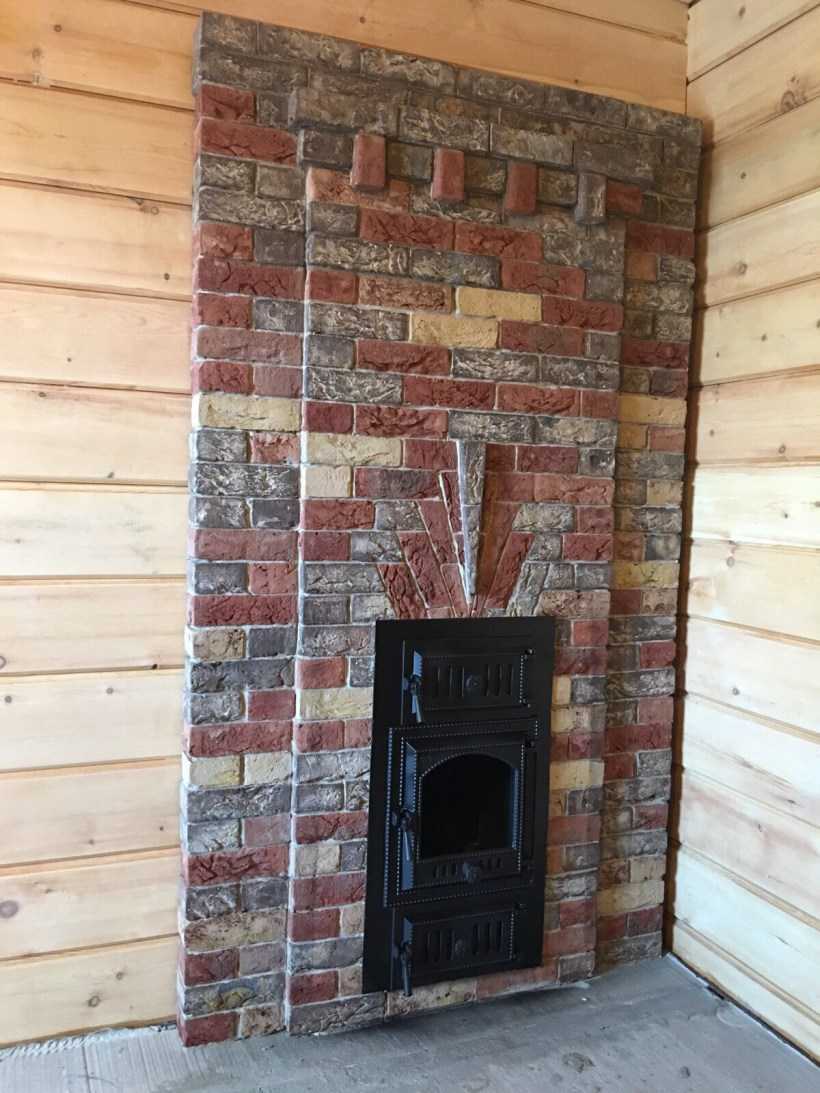

Классическое решение сегодня – отделка печного портала в бане из кирпича плиткой. Она не подвержена тлению и возгоранию, обходится сравнительно недорого и позволяет воплотить в жизнь почти любую дизайнерскую задумку.
