Установка печи в бане с выносной топкой: устанавливаем печь своими руками

Особенности установки печи в зависимости от материала

По форме, конструкции печи бывают:

• горизонтальные;
• вертикальные;
• цилиндрические;
• прямоугольные.

Делают их из:

• чугуна;
• металла (сталь, железо);
• кирпича.

Отдельные модели оснащают сеткой для камней, баком для нагрева воды.

Чугунная

Чугун представляет собой сплав металла (железо, графит, углерод). Это экологически чистое и безопасное сырье.

Плюсы чугунной печи:

1. Длительный срок службы – от 30 и более лет.
2. Создание конструкции не предусматривает сварку. Отсутствие швов положительно сказывается на качестве и сроке эксплуатации изделия.
3. Материал обладает высокой устойчивостью к перепадам температур. Ему не страшна деформация.
4. Скорость нагрева. Чугун быстро нагревается, хорошо сохраняет и удерживает тепло. Такая печь способна нагреть большую баню за 2‒3 часа. Одной загрузки топлива хватает до 9 часов обогрева.
5. Устройство собрано из отдельных элементов, соединенных между собой замками. При поломке одну деталь легко заменить.
6. Чугунная печка отлично впишется в любой дизайн помещения.

Из минусов агрегата:

1. Большой вес. Установить одному такую конструкцию не выйдет. Средний ее вес ‒ 200 кг.
2. Подверженность коррозии, поэтому ставить прямо в парной такую печь не рекомендуется.

Любые трещины, повреждения изделия нужно своевременно устранять во избежание пожара.

Печь будет отлично смотреться в предбаннике, комнате отдыха.

Стальная (железная)

Среди владельцев дачных участков, загородных домов металлические печи пользуются большим спросом по причине доступности и низкой цены материала в сравнении с другими видами.

Плюсы металлических печей:

1. Небольшой вес готового изделия ‒ от 80 кг.
2. Под многие модели печей не нужно отдельно заливать бетонный фундамент.
3. Устанавливаться печь будет просто. Справится с этим и один человек.
4. Компактные размеры – она не займет много места.
5. Металл быстро нагревается, отдавая тепло, снижается расход топлива.
6. Корпус полностью герметичен. Риск утечки угарного газа минимален.
7. Доступная цена готовых изделий.
8. Печь можно сделать самому.

Из минусов устройства:

1. Быстрое остывание металла. Для поддержания комфортной температуры в помещениях топить зимой придется постоянно.
2. Сильный нагрев металла пересушивает воздух.
3. Незащищенные перегородками раскаленные поверхности могут стать причиной ожогов.
4. Сталь, железо в условиях постоянной влажности без дополнительной защитной обработки начнут быстро ржаветь.

В банях с деревянными полами следует сделать дополнительную защиту участков вокруг печи, обустроив покрытие из негорючих материалов. Это же касается и изделий на 4 ножках. Пол под ними без защитного настила постепенно продавится.

Кирпичная

Кладку печи выполняют огнеупорным кирпичом (шамотом), облицовывают готовое изделие керамическим.

Преимущества классической каменки:

1. Долгое сохранение тепла.
2. Пожарная безопасность.
3. Возможность отапливать большие по площади помещения.
4. Вырабатывается мягкий водяной пар.
5. Постройка прогревается равномерно и постепенно.
6. Материал негорючий, устойчив к перепадам температур.
7. Долговечность. Правильно выложенная печь прослужит не одно десятилетие.

Но есть у такой конструкции и минусы:

1. Сложность кладки. Без знаний технологии порядовки браться за возведение не стоит.
2. Высокая стоимость материалов и работ.
3. Большой вес готового изделия требует заливки надежного фундамента.

Данный материал будет полезен:

• Монтаж фундамента под кирпичную печь
• Какой кирпич для печи лучше выбрать

Установка печи в баню с выносной топкой

Современная печка для бани снабжена системами обдува стеклянной топочной дверцы, вследствие этого нагрев предбанника интенсивным не будет. Для хорошего обогрева дверцы топки придется приоткрывать, и при выборе места для размещения печи это учитывают. Дверца в приоткрытом положении не должна мешать ходить по предбаннику, и не должна создавать риска – если площадь помещения мала, то топку лучше вынести в соседнее помещение или на улицу. При возможности установки топки в предбаннике — это следует делать, особенно когда предбанное помещение совмещено с комнатой отдыха и чаепитий. Современные печки имеют панорамные жаростойкие стекла в топочных дверцах, и зрелище живого пламени под стеклом придаст банному помещению особый колорит. Обдув стекла выполняет задачу охлаждения и очистки внутренних поверхностей дверец топки, поэтому стекла прозрачны, а скопление копоти невозможно. Эстетики и тепло, отличное дополнение к интерьеру – выносная топка может служить камином для комнат отдыха. Выносные топливные каналы у печек могут быть прямоугольными и зауженными к топочным дверцам, и импровизированный камин может выглядеть по-разному – это учитывают при выборе печи и планах по ее размещению.

На улице располагают топливные каналы банных печей обычно при невозможности разместить топку в предбаннике или комнате отдыха:

• Если площади помещений парилок и предбанников слишком малы и не позволяют размещать в них топку;
• Если топливом запланирован уголь, при сжигании которого никуда не деться от загрязнений и токсичных продуктов горения;
• В коммерческих банях, где истопник не должен присутствовать при банных процедурах.

Эксплуатация бани с топкой на улице затрудняется, а зимой превращается в сложный процесс или требует назначения «дежурного истопника», поскольку выскочить из парной для добавки дров в печку – не всегда приятно.

Единственный реальный плюс установки топки печки в наружной стене бани с выходом на улицу – это чистота в бане, ведь ни дров, ни угля внутри банного строения не будет.

Пожарная безопасность при монтаже и эксплуатации банных печей должна обеспечиваться должным образом. Одна из первоочередных задач – обустройство под банную печь надежного фундамента, примыкающего к стене или перегородке. Обрез фундамента изолируется жаростойкими материалами, а сверху укладывают металлический лист. Асбестовая плита как жаростойкая изоляция не имеет минусов, но с точки зрения экологии асбестовые материалы под вопросом. Современный рынок предлагает прессованные минеральные ваты, пеностекло, слюдопластовые материалы – безопасные для здоровья человека и устойчивые к высоким температурам.

• Перед топочными дверцами предусматривают металлическое покрытие размером не меньше 0,4*0,8 м. лист металла на полу сделает проще чистку печи и станет барьером для искр и огня. Полы в предбанниках обычно деревянные, реже – плиточные, и эта мера необходима.
• Узлы прохода топливного канала в перегородках и стенах от парной и комнатой отдыха, а также и наружной стеной при выносе топки наружу строго нормируются. Древесные материалы отделяют от канала кирпичными облицовками или камнем. Минимальный просвет от стенки печи до деревянной стены или обшивки равен 0,45 м.
• От потолка бани до поверхности печки минимальное расстояние – 1,20 м.
• От краев топочных дверец до дверей минимальное расстояние – 1,25 м.

Узел прохода топливного выносного канала, как правило, оборудуется закладкой термоизолятора – цементно-волокнистый лист, минеральная базальтовая вата. Изоляция монтируется по всему торцевому обрамлению прохода. При толщине теплоизоляции до 5 см допускается сокращать габарит от внешней стенки печки до деревянной обшивки стены до 25 см. При увеличении толщины теплоизоляции можно еще сократить безопасный просвет – до 12,5 см. Часто проем закладывают кирпичом.

Установка заводской печки проще, поскольку ее конструкция, как правило, имеет двойной кожух с теплоизоляционной прослойкой или с конвекционными каналами. Самодельные печи проще, обычно они изготовлены из листовой стали. Обкладка печи кирпичом в этом случае не просто мера пожарной безопасности, но и защита для принимающих банные процедуры от травм.

Монтаж и изоляция металлических печей в деревянных банях должны выполняться согласно расчета, без упрощений и согласно норм, поскольку от этого зависит безопасность людей.

Если владелец делает выбор в пользу печи с выносной топкой для бани, установка ее потребует определенных затрат сил, денег и времени, потому что для нее понадобится либо оставлять, либо вырезать проем в стене, через которую будет проходить топливный канал.

Размеры топливного канала и врезка в стену

Врезка в стену

Для размещения выносного канала топки в стене вырезается отверстие. При расчете величины проема в деревянной перегородке учитывается ширина и высота канала. Эти размеры берутся с учетом длины ножек печки. Определяющим фактором для вычисления расстояния от выносной топки до поверхности горючей базы является мощность печи.

• Рекомендуемую величину указывает производитель в паспорте изделия, если конструкция создана своими руками, то берутся нормы пожарной безопасности, которые рассчитаны на максимальную мощность печи – 40 см без защиты и 25 см с теплоизоляцией металла. Длина топливного канала не влияет на параметры проема, она важна в связи с толщиной стен. После монтажа между основной конструкцией и перегородкой должно остаться не меньше 5 см. Поверхность стен необходимо обшить огнестойким материалом.
• Вокруг топливного канала, идущего через бревна или брусья, укладывается кирпич. Кладка не доходит до топливника на 20–25 мм. Это расстояние необходимо для теплового расширения металла. Зазор заполняется термостойким материалом – базальтовой ватой или асбестовым шнуром. Теплоизоляторы должны быть устойчивы к температуре до 1000ºC, поэтому стекловата не подойдет, она плавится при температуре выше 400ºC.
• Если кирпичную стену, через которую выводится топка, планируется обшить деревянной вагонкой, от проема отступают по 10 см во все стороны. Получившуюся поверхность закрывают листом нержавеющей стали. Он прибивается с двух сторон стены, предварительно в металле вырезается отверстие под выносную топку. Проем в перегородке из бетона или кирпича выполняется размером 40–60 на 25–50 см.

Если следовать совету профессионалов, то в первую очередь устанавливается печь, после она обкладывается кирпичом, и только около готовой конструкции возводится деревянная перегородка.

Ассортиментный ряд

Если вы решили приобрести печь «Термофор», то сможете предпочесть один из представленных в продаже цветов, а именно: терракот, антрацит, шоколад, что позволяет наиболее гармонично вписать устройство в любой интерьер. Благодаря наличию удлинённых каналов камеры сгорания есть возможность осуществлять топку из смежного помещения, увеличивая тем самым отапливаемую площадь. Если вы решили купить печь «Термофор», то стоит учесть, что потребители наиболее часто выбирают те модели, которые снабжены дверцами, выполненными из жаропрочного стекла. Такие варианты столь востребованы сегодня по той причине, что оборудование имеет вид современного камина. При этом сам канал не нагревается, поэтому, если есть необходимость, его можно провести сквозь любую стену.

Характеристики печи для бани

Для того чтобы баня выполняла свою основную функцию, ей нужна печь. А какими характеристиками должна обладать наиболее подходящая печь?

В первую очередь она должна быть компактной

Затем стоит обратить внимание на скорость ее нагревания, соотнести количество требуемого для разогрева топлива с количеством вырабатываемого тепла. И не стоит забывать о стоимости

Во время планировки вы должны также учитывать, что в зависимости от типа печки и от настенного покрытия вам нужно установить ее приблизительное расположение. Все конструкции будет необходимо подвергнуть тщательной тепло- и пароизоляции.

Обустраиваем дымоход

Нужно понимать, как соорудить дымоотвод, чтобы угарный газ не попадал в парную.

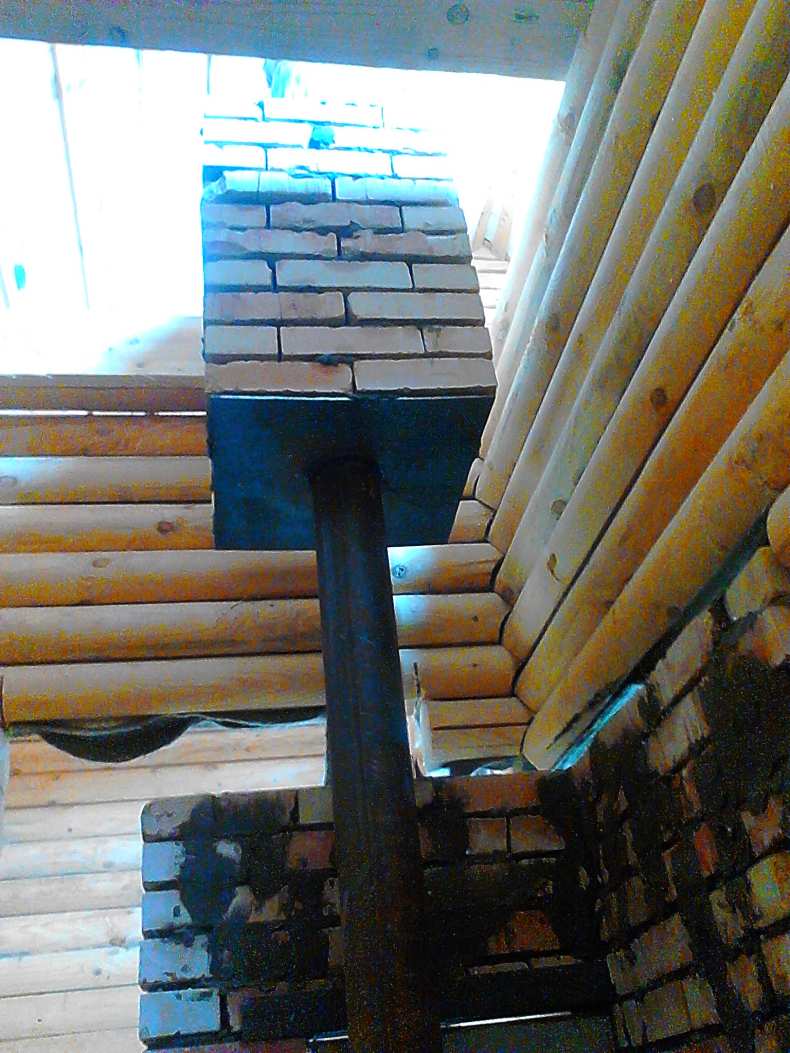

Печной трубопровод сильно разогревается и может вызывать возгорание, поэтому место подготавливают особенно тщательно:

• выполнить разметку в перекрытии и прорезать окно размером не менее 50х50 см;
• вмонтировать в него проходной узел с минеритом с отверстием, равным диаметру трубы + 3-5 мм;
• закрепить ППУ специальными крепежами и присоединить к потолку;
• вставить в защитный короб трубу и засыпать его каолиновой ватой на 5-7 см, не больше, дабы не создать обратный эффект перегрева;
• после завершения работы используйте защитный экран из нержавейки для повышения пожаробезопасности, а также в декоративных целях.

Совет: как бы хорошо ни был выполнен монтаж, необходимо знать, как сделать правильно вентиляцию в бане, иначе баланс воздухообмена будет нарушен.

Ниже ссылка на видео, где вы сможете более подробно ознакомиться с этой системой:

Сборка навесного бака

Этот обязательный элемент может крепиться следующим образом:

• фиксируется на боковой стенке печки;
• ставится сверху на одностенный дымоход;
• в конце выполняется соединение теплообменника с баком для равномерной циркуляции жидкости.

Более подробно изучить вопрос и наглядно рассмотреть процесс можно на видео:

Финишная отделка

Удаление излишков раствора удобнее делать дрелью с насадкой щёточного типа. Работа пыльная, а потому используйте респиратор и очки.

После очистки, на кирпичах могут сохраниться пятна неоднородного цвета. Чтобы выровнять оттенок, применяют раствор хозяйственного мыла с водой и жёсткую плотную щётку. После этого, кирпичную «шубу» промывают водой. Результат – красивый оттенок без пятен.

Первую топку после футеровки, выполняйте не спеша, давая возможность кирпичу постепенно впитать в себя, жар.

Вот, пожалуй, и всё. Думаю, что комфорт от обложенной печи, Вы ощутите сразу. Тепло станет более сбалансированным, а источник тепла порадует приятным видом и удовольствием от самостоятельной работы.

Цитата мудрости: Самое большое счастье в жизни — это уверенность, что тебя любят (Гюго Виктор Мари).

Расположение печи в бане

Разумеется, нельзя установить нагревательный элемент там, где вздумается. Его расположение должно быть четко выверенным и соответствовать определенным стандартам

Для этого вам важно учитывать тип устройства, в каком месте расположены инженерные коммуникации.

Более того, вам нужно сделать правильные расчеты того, на каком расстоянии от стен и от полок должна находиться ваша печь. В первом случае — чтобы стены от сильного перегревания не воспламенились, и во втором случае — чтобы добавляя воду на разогретые элементы — брызги воды случайно вас не ошпарили.

Согласно своду строительных норм и правил между печью и стеной, независимо от природы ее покрытия (воспламеняемого или нет) должна выдерживаться дистанция не менее 38 см.

Так как очень редко где можно встретить баню, стены которой выполнены из кирпича. Чаще всего их делают либо полностью деревянными, либо бетон обшивается вагонкой, которая склонна к горению.

В случае, если стены изготовлены полностью из дерева, требования несколько иные:

1. Если раскаленные стенки агрегата не защищены специальными экранами, дистанция должна составлять не меньше 50 см.
2. Обязательно делайте стенку для вывода топлива из материалов устойчивых к воспламенению.
3. Толщина стенки из негорючих материалов должна быть около 13-15 см.
4. Если на потолке не находится огнеупорная защита, то расстояние между ним и наивысшей точкой печи должно составлять 120 см минимум.
5. При наличии огнеупорного покрытия на потолочной поверхности данное расстояние можно сократить до 80 см.
6. Дверца топки должна быть расположена на отдалении не менее 120 см от противоположной стенки.

А вот то, чего точно не стоит делать, так это располагать нагревательные устройства в нишах. Крайне не желательно также доводить стенки вашего устройства до перегревания.

Главное, чтобы мощность устройства вписывалась в соотношение с габаритами самой парилки. Для того чтобы детальнее узнать об этих нормах, прочитайте инструкцию по установке, которая прилагается к агрегату при покупке.

Требования противопожарной безопасности

При установке любой банной печи необходимо строго соблюдать требования пожарной безопасности, так как стенки прибора при его эксплуатации нагреваются до достаточно высоких температур. Для того чтобы обеспечить максимальную безопасность и не иметь проблем с контролирующими организациями, рекомендовано производить монтаж печи, руководствуясь положениями, прописанными в СНиП 41—01-2003 (глава 6.6).

• Первое, что необходимо сделать — это обустроить под основную конструкцию печи надежный фундамент, который будет примыкать к разделяющей комнату стене. Фундамент должен быть покрыт жаростойким материалом, а затем металлическим листом. В качестве жаростойкой изоляции ранее применялись асбестовые листы. Сегодня в продаже можно найти панели прессованной минеральной ваты, которая менее опасна с экологической точки зрения, листы из пеностекла или ЭЖКАХ (жаростойкий конструкционный слюдопласт).
• Перед топочной дверцей также необходимо предусмотреть металлический настил, который предотвратит возгорание деревянного пола и упростит уборку мусора. Размер предтопочного листа должен быть не менее 400×800 мм.
• Если перегородка между парной и предбанником деревянная, то проем, через который будет проходить топливный канал, необходимо отделить от древесины кирпичной или каменной кладкой. Расстояние между печью и деревянными стенами должно составлять 400÷450 мм.

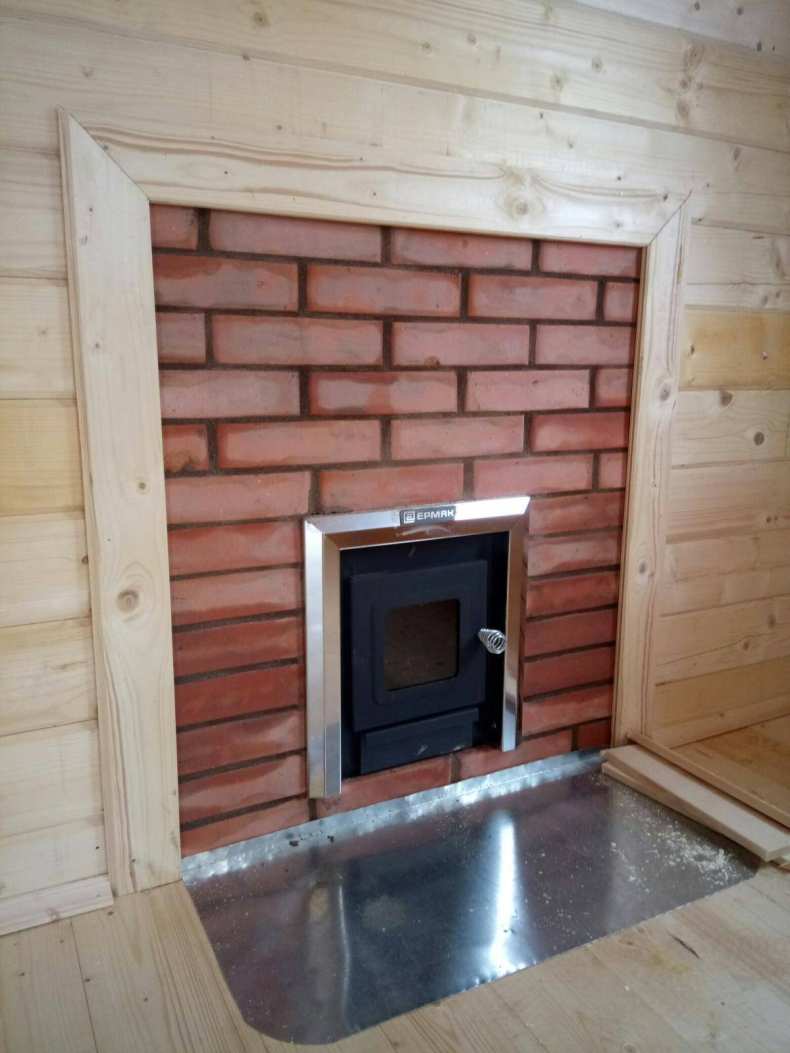

В показанном варианте хозяин предпочел заложить проем кирпичом

• При условии установки по торцевой части стены проема, через который будет проходить топочный канал, прокладки из теплоизоляционного материала (минеральной базальтовой ваты или цементно-волокнистого листа) толщиной в 40÷50 мм, расстояние между частью стены, возведенной из горючего материала, и внешней стенкой печи может быть сокращено до 250 мм. Если устанавливается теплоизоляционный материал большей толщины, то безопасное расстояние может составлять 125 мм.
• Между потолком бани и поверхностью печи расстояние не должно быть меньше 1200 мм.
• От края топочной дверцы до ближайшей двери расстояние должно быть не менее 1250 мм.
• Если приобретена печь не заводского производства, или же прибор самостоятельно изготовлен из листового металла, то его лучше всего обложить кирпичом. Таким образом, можно обезопасить строение бани от пожара, а людей, принимающих водные процедуры — от ожогов. Заводские изделия, как правило, изготавливаются с двойными стенками, между которыми прокладывается теплоизоляционный материал иди проходят конвекционные каналы.

Установка: пошаговая инструкция

Металлическую или чугунную печь нужно устанавливать поэтапно:

1. Залить фундамент под печь, если это требуется. Подобные действия необходимы, если выбрана чугунная конструкция. В остальных случаях будет достаточно сделать бетонный настил.
2. Выполнить теплоизоляцию стен угла, где будет стоять печь. Обложить стены кирпичом или керамогранитом, покрыть теплоизоляционными материалами и установить отражающие экраны.
3. Сделать отверстие в стене, чтобы вывести окно топки в предбанник. Оно должно быть чуть больше, чем топка, поскольку металлы при нагревании расширяются.
4. На фундамент или настил из бетона положить лист железа и слой теплоизолятора.
5. Заполнить каменку приготовленными камнями.
6. Пол из досок защитить фартуком из металла.
7. Монтировать декор на лицевой стороне, дверцу топки и зольник.
8. Установить вытяжную трубу с выводом в отверстие крыши.
9. Установить заслонку в дымоходе.
10. На месте выхода трубы на потолке прикрепить защитный экран.

Если требуется, необходимо установить теплообменник и емкость для сбора горячей воды. Установка печи в каркасной бане с выносной топкой или сделанной из сруба или бруса выполняется пошагово и согласно предоставленной инструкции.

Чтобы печка была безопасна в плане эксплуатации, ее монтаж должен проходить с соблюдением всех нюансов. Для предотвращения возникновения пожара, установка печи в бане с выносной топкой, схема которой должна точно выполняться, топка должна находиться на расстоянии 1 метр от других предметов, особенно горючих. Если это нельзя осуществить, стены и полы нужно защитить облицовкой теплоизоляционными материалами.

В целях безопасности основание чугунной или конструкции из металла следует выложить барьер из кирпича. Но делать экран нужно с образованием дырок, оставляя между кирпичами зазоры. Это нужно, чтобы тепло беспрепятственно выходило, а кирпич огородил от ожогов. Установка печи в бане с выносной топкой требует предельной точности и выполнением норм по пожарной безопасности.

Важным при монтаже является расположение печи в бане с выносной топкой. Данный вид конструкции невозможно поставить где угодно. Разрешенным вариантом с точки зрения техники безопасности считается, когда одна часть топки обогревает парилку, а другая предбанник и душевую. Поэтому ее нужно располагать около стены между парной и предбанником с выполнением отверстия в ней.

Если правильно выбрать и установить печь в бане, можно долгие годы наслаждаться хорошим паром и осуществлять любые банные процедуры. Выбирать конструкцию нужно в соответствии с расположением бани, ее параметрами и мощностью агрегата. Если сделать правильный выбор, ароматный пар бани будет всегда радовать и создавать приятный комфорт в парилке.

Установка своими руками

Чтобы самостоятельно произвести установку кирпичной печи для бани с топкой из предбанника, следует выполнить следующие подготовительные работы:

• место для монтажа печи лучше продумать на этапе строительства помещения;
• перед началом работ обустраивается фундамент под печь. Для этого вырывается котлован. Дно его засыпается щебнем, затем песком и покрывается гидроизоляционным материалом. Укрепляется фундамент кусками арматуры и заливается бетоном;
• укладывается кирпичами площадка под печь;

• в районе дверцы топки на полу крепится металлический лист;
• конструкция печи, проходящая через проем в деревянной стене, обкладывается кирпичной кладкой;
• перед укладкой печи кирпичи погружают в воду, чтобы поры материала заполнились влагой;
• между металлом печи и кирпичом прокладывается изоляционный материал.

После подготовительных работ следует приступить непосредственно к возведению печи:

• Первым этапом выкладывается кирпичом сама печь. Кирпич, которым выкладываются стены дома, не подойдет. Для банной печи нужен тот, что обладает повышенной жаростойкостью. Он должен быть обязательно идеальной формы, без трещин и сколов.
• Сначала каждый ряд выкладывается без использования раствора. Это делается, чтобы подобрать идеальные по форме и размеру кирпичи. Кладка любого из рядов начинается с углового кирпича.
• Первый ряд выкладывается от углов по периметру. Сначала наносится раствор, потом укладывается ряд заранее подобранных кирпичей. Перед укладкой каждый кирпич окунается в воду на 20 секунд. Толщина шва должна быть не больше 5 мм.

• Второй ряд выкладывается со смещением. Швы второго ряда должны быть посередине первого. Аналогично выкладываются следующие ряды.
• На уровне четвертого ряда устанавливается поддувальная дверца. Ее нужно зафиксировать оцинкованной проволокой. Со стороны парной печь обкладывается каменным экраном для защиты от ожогов.
• Вторым этапом устанавливается топочная дверца. Она фиксируется скрученной в несколько раз оцинкованной проволокой.
• Далее, сооружается камера для камней. Размер рассчитывается исходя из количества камней. В завершение ее отделывают стальными листами.
• После возведения печи нужной высоты, сверху кладется стальной лист, на котором предварительно прорезано отверстие.

Чем печь в бане отличается от отопительной

Кроме назначения, печи для бань имеют свои конструктивные особенности. В отличие от отопительных, они работают не постоянно, а от случая к случаю. Их задача максимально быстро прогреть небольшое помещение помывочной, накопить достаточное количество тепла для образования пара и поддержания нужной температуры на протяжение одного – двух часов.

Важной особенностью является возможность обеспечивать разные режимы нагрева, что позволяет организовать в парной сухой перегретый пар финской парилки или традиционно русскую парную с клубами влажного насыщенного пара. Все это легко обеспечивает правильная установка металлической печи в деревянной бане

Устройство печи в бане с выносной топкой

При этом важна не столько “прожорливость” конструкции, сколько удобство ее использования и безопасность эксплуатации. Именно безопасность конструкции заставляет выносить топочную дверку печи в соседнее помещение. Кроме того, освобождается часть помещения для мытья. Да и дрова, которые традиционно служат топливом для таких печей, не будут впитывать много влаги.

Установка навесного бака и теплообменника

В отсутствие на даче горячего водоснабжения актуальным становится автономный нагрев воды. В бане котел не нужен, печка вполне может справиться с нуждами моечной и отопления.

О том, какие есть варианты, можно прочитать в статьях: про печи с баком и про печи с теплообменником.

Установить выносной бак, связанный с теплообменником в печи, можно следующим образом:

1. Выберите место так, чтобы бак висел выше печки. Конкретная высота связана с углом наклона труб.
2. Не стоит крепить бак непосредственно на стену. Сделайте обрешетку из реек и крепите его на нее.
3. Помимо верхнего крепления можно снизу прикрутить кронштейны.
4. У бака три или четыре патрубка. Два из них свяжут его с теплообменником. Еще один нужен для подачи горячей воды в моечную или отопительную систему.
5. Последний может заменяться отверстием и служит для наполнения бака холодной водой. Если он есть то на нем нужно ставить обратный предохранительный клапан.
6. С теплообменником бак связывается с помощью стальных гофрированных или медных труб, которые присоединяются с помощью фитингов.
7. На одной из труб нужно предусмотреть кран для полного слива воды.
8. Теплообменник размещается внутри или снаружи печи (смотря по конструкции), его штуцеры соединяются фитингами с трубами бака.
9. Если теплообменник самоварного типа, его надевают на монотрубу дымохода, фиксируют герметиком и хомутами.

Иногда владельцы бань не мудрствуя лукаво делают все попроще и это, как ни странно, тоже работает. Посмотрите, как сделана печь с теплообменником в одной бане:

На заметку! Если не получается провести трубы под нужным углом, можно рассмотреть вариант принудительного давления в системе.

Разреженная кирпичная кладка вокруг основной части печи.

Кладка такого типа не только будет свободно пропускать тепло, выработанное в печи и предотвратить получение случайных ожогов, но и не столь утяжелит фундамент. Кроме того, на обустройство этой защитной стены потребуется меньше кирпичей и раствора.

Сложно ли самостоятельно обложить металлическую печь кирпичом?

Надо сказать, что подобная практика очень распространена, технология хорошо отработана и проверена, так что особых проблем эта операция доставить не должного. Как обложить металлическую печь кирпичом своими руками – читайте в специальной публикации нашего портала.

Надо сказать, что и вынос топки в предбанник, и использование кирпичной, каменной или керамической облицовки, в том числе стен или пола в парилке – все это сказывается в определённой мере и на тепловой мощности банной печи. Стало быть, планировать тот или иной вариант размещения каменки, ее термоизоляции от стен и последующей отделки следует заблаговременно. Просто чтобы затем не столкнуться с ситуацией, что мощности, казалось бы, правильно изначально подобранной печки после окончания монтажных работ и запуска в ее эксплуатацию – вдруг оказывается недостаточно.

Ниже размещен калькулятор, который позволит правильно оценить этот параметр.

Наглядные примеры оптимального расположения печи в бане

Устанавливают печь с учетом расположения следующих элементов:

• бака для горячей воды;
• внешнего теплообменника;
• трубопровода для выносного бака;
• навесной сетки-каменки.

Любой из этих элементов должен оставаться в свободном доступе, чтобы при необходимости можно было без проблем провести демонтаж или ремонт.

Важный момент ‒ выбор места вывода дымоходной трубы через крышу. Лучше всего, когда она соединяется с печкой прямо, а колена и повороты отсутствуют. Так весь дым будет выходить сразу вверх, а сажа и гарь меньше накапливаться на стенках труб.

На фото выше пример установки печного агрегата в бане из свежего сруба с выносом топки в предбанник. Расстояние от металлической поверхности до стен ‒ 0,5 м с любой стороны. Показатель можно уменьшить, если стены изолировать огнеупорными материалами. Отлично подойдут:

• базальтовый картон;
• асбокартон;
• керамическая плитка;
• красный кирпич;
• минерит (в листах).

1. Печь «КОСТЕР». 2. Бак для воды 3. Переходник на сэндвич. 4. Дымоход-сэндвич 5. Базальтовая вата. 6. Потолочная разделка, заполненная негорючим материалом. 7. Кровельный проходной узел (Master-flash). 8. Оголовок-зонтик. 9. Стальной лист по огнеупорному материалу. 10. Кирпич (или конвектор проходной). 11. Чистовой пол. 12. Глиняная стяжка. 13. Кирпичная площадка. 14. Стальной лист или керамическая плитка. 15. Предтопочный лист 500х700 мм.

При покупке заводской печи стоит учитывать, с какой стороны будет открываться дверца топливника. В открытом виде она не должна быть преградой для загрузки дров или причиной неудобств при проведении банных процедур.

Лучше всего, когда у модели предусмотрена возможность перевешивать дверку на любую сторону.

Установка банной печи с выносной топкой

Последовательность монтажа печной коробки с тоннелем ничем не отличается от установки простой финской каменки с прямым доступом к топке. Единственным отличием является несколько иная последовательность в разметке места под печку.

Процесс установки выглядит следующим образом:

• Выбираем предварительное положение дымохода, линию его прохождения через кровлю и потолочное перекрытие бани, согласовываем с местом под проем в стене, чтобы и дверца топки открывалась нормально, и все нормы пожарной безопасности выдерживались;
• Размечаем и заливаем фундамент под установку;
• Предварительно ставим печь, засыпаем сетку банным камнем. Переносим разметку вырезаемого проема на стену бани, можно использовать шаблон или более точно выполнить по лазерному уровню;
• Выкладываем кирпичом проем и экран, устанавливаем печь;
• Монтируем портал и дымоход.

Вопросы декоративной отделки и оформления будут решаться после протапливания печи, выявления и устранения всех недоделок.

Самое важное в установке

Наиболее сложным этапом считается правильная разметка линии дымохода через перекрытие и крышу бани. Часто можно встретить рекомендации ставить металлическую трубу – сэндвич на внешней стене бани. Считается, что придется выполнить меньший объем работ, не нужно вырезать отверстия и делать узел прохождения в перекрытии и кровле бани.

На самом деле внешние дымоходы хороши только для каминов и печей, отапливающих помещение в постоянном режиме. Печка бани топится намного реже, поэтому теплоизоляция дымохода собирает огромное количество конденсата, разжечь и прогреть такую топку без гари и дыма довольно сложно.

Поэтому лезем на крышу бани, затем на чердак, смотрим на стропила и находим несколько подходящих вариантов установки дымохода. Координаты переносим на план и по нему определяем габариты площадки, где может стоять печка с перспективой врезки топки в перегородку. Далее делаем фундамент.

Для легкой стальной печи постамент можно выложить из качественного полнотелого или даже отделочного кирпича.

Для чугунной печи с выносной топкой фундамент приходится делать на грунте:

• Снимаем половицы, размеры площадки должны быть больше основания печи минимум на 20 см, со стороны выносной топки фундаментную плиту удлиняют до линии дверцы;
• Выкапываем в грунте котлован, глубина не менее 50 см, в дно забиваем 6-8 вертикальных стальныхкусков арматуры, оголовки которых должны находиться на уровне деревянного пола бани;
• Последовательно засыпаем гравийно-песчаную отсыпку, далее забрасываем крупный камень. К забитой арматуре привязываем стальную сетку, можно взять дорожную или используемую в проволочных ограждениях.

Несмотря небольшие размеры армирования, приваривать сетку к пруткам нельзя, лучше привязатьпроволокой. Цементно-песчаный раствор замешивают в пропорции 1:3, обязательно с добавкой мыла или пластификатора.

Заливаем бетонную подушку и накрываем двойным полотнищем из рубероида, через пять суток можно выложить постамент из кирпича на глинистом растворе. Печь можно будет ставить прямо на кирпич. Обычно из кирпича сразу же выкладывают первые ряды огнеупорного простенка в проеме. Предварительно нужно будет вырезать проем под кирпичную кладку вокруг выносной топки, рекомендуемые размеры простенка приведены в паспорте на изделие.

Врезаем топку печки во внутреннюю стену бани

Специалисты рекомендуют перед установкой корпуса на готовый кирпичный постамент привязать к потолку бани веревочный отвес с грузом, он должен указывать на центр выхода будущего дымохода. Это простое приспособление поможет правильно сориентировать печку при установке в подготовленный проем.

Далее монтируем дымоход, делаем узел прохода с керамзитовой засыпкой и временно фиксируем трубу манжетой на кровле. Пока не проверили работоспособность выносной топки, все детали фиксируем по временной схеме. Возможно, придется поднимать высоту трубы над коньком бани, искать оптимальное положение для наилучшей тяги. Заодно проверяем, насколько сильно нагреваются стенки выносной камеры сгорания. Топить нужно аккуратно, небольшим количеством щепок, в противном случае можно получить разводы копоти прямо над порталом выносной топки.

После установки печи и проверки работоспособности выносной топки крепим дымоход капитально и завершаем кирпичную кладку. Оставшиеся щели заделываем асбестовым шнуром, регулируем открывание дверцы топки и работу зольника. Полноценное протапливание печи через выносную топку можно будет выполнить не ранее, чем на стены бани будет нашита металлическая защита от дымохода.

Следы на стенке могут появиться из-за неправильной работы дымохода
