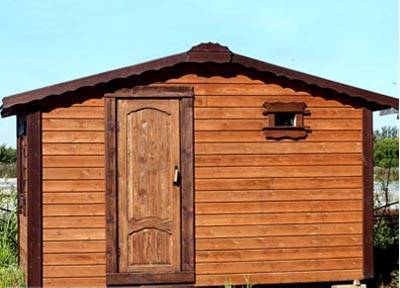

Каркасная баня 3х4 своими руками: фото проектов

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

  • бетон — 2 м3;
  • обрезные доски для каркаса — 0,3 м3;
  • арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

  • брус 120х120 мм — 5,3 м3;
  • минеральная вата толщиной 10 см — 36 м2;
  • материал для пароизоляции — 40 м2;
  • вагонка из дерева — 70 м2;
  • материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

  • обрезные доски — 1,8 м3;
  • доски 150х50 мм — 0,2 м3;
  • плинтус — 20 м.пог.;
  • минеральная вата — 20 м2;
  • вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

  • водосточная система — 1 комплект;
  • рейки для стропил — 0,2 м3;
  • планки для обрешётки — 0,1 м3;
  • карнизные рейки — 0,1 м3;
  • металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

  • трубы из асбеста;
  • саморезы;
  • гвозди;
  • скобы;
  • цемент;
  • гравий или песок.

Понадобятся такие инструменты:

  • угольник;
  • строительный уровень;
  • рулетка;
  • электродрель;
  • набор отвёрток;
  • молоток;
  • плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

  • внутреннюю обшивку банной постройки;
  • выбор оптимальных материалов для строительных работ;
  • действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Алгоритм постройки бани

Лучше всего для каркасной бани подходит основание столбчатого типа. Соорудить его можно с использованием асбестоцементных труб. Понадобятся элементы диаметром 20 см и длиной 2 м. Их следует заглубить в скважины на 1,5 м и залить бетонно-щебеночным раствором. Число столбов варьируется в зависимости от габаритов сооружения. Для каркасной бани 3х4 м потребуется 12 штук. При возведении бани 5х5 м нужно подготовить 18 столбов.

После монтажа опор бани на них крепят обвязку из бруса. Элементы скрепляют гвоздями. Под обвязочные брусья обязательно укладывают рубероид – для обеспечения гидроизоляции.

Важно! Для наиболее плотного прилегания обвязки к фундаменту бани ее крепят к опорам на металлические уголки. На обвязку укладывают лаги из досок – они будут основой пола бани

Каркас обрабатывают антисептиком и огнеупорным средством. Установку стен бани проводят в следующем порядке:

На обвязку укладывают лаги из досок – они будут основой пола бани. Каркас обрабатывают антисептиком и огнеупорным средством. Установку стен бани проводят в следующем порядке:

  • По углам устанавливают опоры, между которыми размещают промежуточные стойки.
  • К стойкам на саморезы фиксируют листы обшивки стен бани.
  • После окончания зашивания стен формируют проемы дверей и окон.

Важно! Во время обшивания стен бани листам ОСБ следует проверять правильность их расположения. Для этого используют уровень

Систему стропил для каркасной бани собирают на земле, а затем поднимают на крышу. Только потом крепят обрешетку и укладывают кровельное покрытие. После установки основного каркаса монтируют двери и окна. Для самостоятельного возведения каркасной бани понадобится:

  • трое суток на устройство фундамента;
  • три дня на монтаж обвязки со стенами;
  • два дня на систему стропил;
  • двое суток на укладку кровли, установку окон и дверей, а также финишную отделку.

Знание этих особенностей помогает спроектировать и построить долговечную и практичную баню для всей семьи.

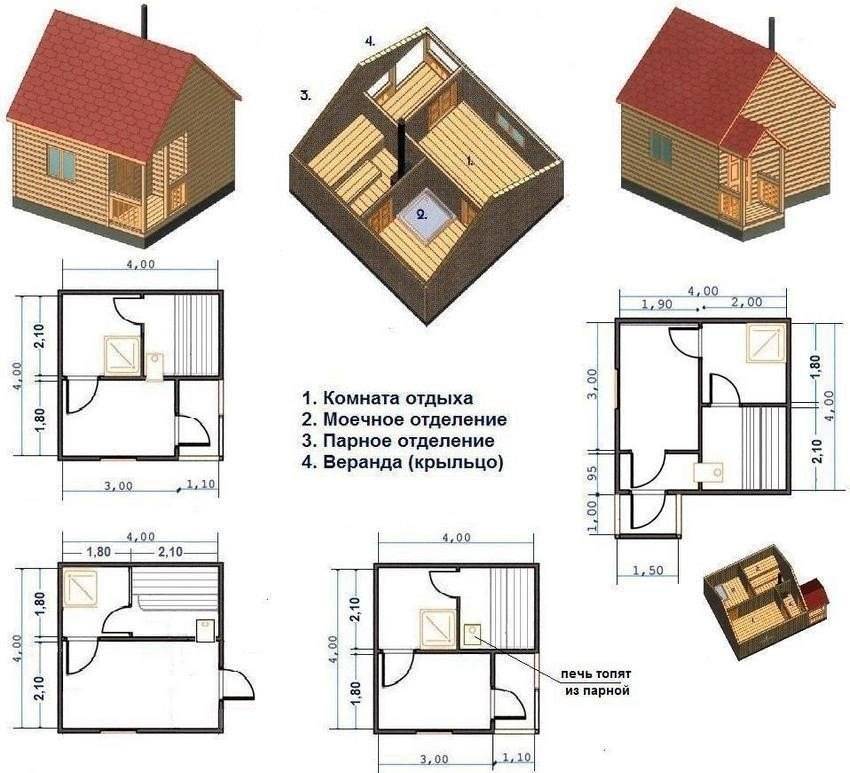

Ещё проекты

Проект «А»

Здесь отмечаем следующие нюансы:

  • почти половину всей площади занимает предбанник;
  • в моечной не предусмотрен полог, а только скамья;
  • полог не предусмотрен и в парной;
  • из моечной и парной есть небольшие окна 40 на 40 см, если для моечной это обычное дело, то окно в парной часто не предусматривается;
  • самое главное – в данном проекте не указано расположение котла;
  • ещё одним недостатком можно считать отсутствие указания на схеме точки размещения сливного отверстия.

Проект «B»

Особенности этого проекта сразу бросаются в глаза:

вход с улицы сразу в моечную – хороший вариант, если необходимо «выжать» из имеющейся площади максимум возможного; но такой вариант заставляет обратить особое внимание на утепление входной двери, что может вызвать сложности в холодное время года;

  • с пологами всё в порядке и в моечной, и в парной – это благодаря отказу от предбанника;
  • зато слишком большими представляются внутренняя дверь и окно из моечной;
  • печь размещается в парной, но управление ей производится из моечной, что нужно признать очень разумным выбором;
  • в противовес, может быть, установке принудительной вентиляции в парной, это уже лишнее, её логичнее перенести в моечную;
  • как недостаток, отмечаем, также отсутствие указания на схеме точки слива отработанной воды.

Проект «С»

Простой проект привычной, родной русской бани. Здесь:

  • половина всей площади отдана под комнату отдыха – предбанник;
  • моечная заменена на душевую, хотя тут есть всегда возможности для изменения этого решения;
  • парная почти в два раза больше душевой;
  • из парной нет окна, зато большое окна из предбанника – больше метра шириной;
  • к сожалению, в проекте также не указано расположение печи и точки слива воды.

Проект «D»

Здесь, пожалуй, всё можно признать идеальным:

  • вся площадь отводится для «дела» — предбанника нет;
  • есть печь для парной, но управление из моечной, а значит тепло достанется и ей;
  • и в моечной, и в парной прекрасные пологи, причём в парной на трёх уровнях;
  • небольшие, а значит уверенно держащие тепло двери;
  • из недостатков отметим два: снова не видно место слива и печь находится от моечной за стеной, а это накладные расходы на материал стены и теплопотери для моечной.

Где купить мини-баню недорого и цена «под ключ»

Стоимость возведения бани зависит от множества факторов. В первую очередь цена строительства зависит от используемых материалов и оборудования, а также цены доставки и места возведения. Удобно будет заказать по готовому проекту мини-баню для дачи, купить в разобранном состоянии и собрать на участке. Стоимость самого строения зависит в основном от размера и комплектации. Средние цены на приобретение бани равны, так что подрядчика стоит выбирать, исходя из отзывов на квалификацию работников и качества работ, произведённых этой компанией.

Наименование проекта баниРазмер баниЦена «под ключ», без доставкиМатериал стенКровляОборудование
Баня «Русская» SUPER2,3×4 м169000 руб.Каркасная, стена имитация бруса.Мягкая кровляПечь «Русь-9», стальной поддон 0,8×0,8 м
Баня «Лю-Баня»2,3×4 м129000 руб.Каркасная, стена имитация бревна.Мягкая кровляПечь «Русь-9», стальной поддон 0,8×0,8 м
Баня мобильная «Скандинавия», комплектация «Original»2,4×6 м179000 руб.Каркасная, стена имитация бруса.Мягкая кровляПечь-каменка банная «Русь-9», нержавеющие: бак для воды V 55 л, дымоход-сэндвич, дефлектор
Мини-баня «Малютка»2×3 м82000 руб.Цельный брус камерной сушки 135×45 ммМягкая кровляНет

Из представленной таблицы видно, что можно приобрести баню для дачи «под ключ» недорого, но стоит учитывать доставку материала до места строительства. Кроме того в стоимость строения не входит фундамент. Работы по возведению ленточного фундамента обходятся в среднем в 10000-12000 руб. Но существует возможность экономии бюджета строительства за счёт установки столбчатого или свайного основания.

Можно отдельно заказать баню для дачи, купить недорого печь и оборудование для сауны. Этот вариант выгоден тем, что существует возможность выбора оборудования под свои вкусы.

Как выбрать место для строительства бани.

Один из самых важных моментов — выбор расположения будущей постройки. Место должно удовлетворять как существующему законодательству, так и удобству использования. При выборе могут помочь основные рекомендации:

  • если рядом находится водоем — не стоит располагать баню слишком близко к нему, так как постройке будет угрожать затопление;
  • необходимо определиться — как будет располагаться баня относительно дома: отдельной постройкой или будет пристроена к нему, так как каждый вариант имеет свои положительные и отрицательные стороны;
  • считается, что баню лучше строить на заднем дворе, в относительном уединении;
  • стоит обязательно предусмотреть при строительстве обязательную вентиляцию, а также предусмотреть отведение сточных вод;
  • крайне не рекомендуется определять местоположение рядом с проходящей рядом дорогой;
  • при размещении строения необходимо учитывать стороны света и направление ветра: лучшее место — южная часть участка, защищённая от ветра, чтобы он не мешал отдыхающим, окна лучше располагать выходом на запад;
  • желательно, чтобы баня находилась в некотором удалении от других построек, а если она является пристройкой к дому, обязательно при строительстве нужно соблюдать правила пожарной безопасности, как, впрочем, и при возведении отдельно стоящего здания;
  • при определении размещения бани и её размеров необходимо соблюдать установленные правилами расстояния от границ участка, чтобы соседи в дальнейшем не испытывали дискомфорта и не предъявляли претензий хозяину;
  • рекомендуется соблюдать расстояние до водозабора (колодца или скважины) — не более 20 метров.

Этап VI. Отделываем стены современными материалами

А теперь – к самой интересной части строительства каркасной бани. Мы ведь не оставим ее в ОСБ? Конечно, самое время подобрать для нее «шубу».

Но покраска краской и штукатурка – не единственные варианты внешней отделки, которую может иметь каркасная баня: отзывы опытных дачников говорят о том, что не важно, настолько простой является ее конструкция – извне ей вполне можно придать дорогой и шикарный вид. А современный строительный рынок предлагает море видов отделки для таких построек, самыми удачными именно для бани из них будут следующие

Вагонка

Декоративная и имитационная вагонка – самое простое и доступное, чем можно обивать снаружи каркасные бани: такие сооружения получаются очень солидными, и их не стыдно показать знакомым и друзьям, приглашая на банный веник и барбекю на природе.

Располагать вагонку на внешней стене нужно горизонтально, и положив под обивку предварительно гидроизоляцию из пергамина

Крепите при этом цельные листы внахлест, проклеивая все края скотчем – важно тщательно проделать эту операцию, чтобы в бане не возникала ненужная влага

Термопанели

Традиционная постройка каркасной бани все равно предусматривает обязательное утепление стен, так почему бы это не сделать с помощью термопанелей? По своей сути они представляют собой трехслойную конструкцию с утеплителем – минеральной ватой или пенопластом, заключенными между двумя ПВХ-слоями. Наружная их поверхность обычно выполнена в форме кладки и посыпана спрессованной каменной крошкой.

Сами панели при этом имеют взаимные пазы, а потому образуют монолитный рисунок каменной или кирпичной стены. А сделать такую отделку на бане можно самыми обычными саморезами, которые закрепят панели к профилям на фасадах.

Виниловый сайдинг

Сайдинг – самый легкий и самый популярный материал для обшивки каркасных бань. Стоит он не дорого, а в монтаже удивительно легок. Да и разнообразии цветов, текстур и толщины не может не радовать.

Блокхаус

Для тех владельцев, кто всю жизнь мечтал об красивой бревенчатой бане, но построил на участке пока только каркасную, есть хорошая новость – с помощью новейшего материала для отделки блок-хауса парную теперь снаружи отличить от настоящего сруба будет невозможно:

Преимущества и недостатки сооружения

Баня многими дачниками ассоциируется с массивной конструкцией из деревянного сруба или кирпича. Сооружение в таком случае будет красивым, подчёркивающим достаток владельца, но крайне дорогим. К тому же по срокам строительство растянется

Специалисты рекомендуют обратить внимание на каркасно-щитовой вариант

Преимущества технологии:

  • Низкая стоимость.
  • Не нужен массивный фундамент.
  • Низкая теплопроводность стен позволяет быстрее нагреть помещение.
  • Коммуникации проводятся внутри стен, что улучшает эстетику.
  • Нет усадки после возведения.
  • Материалы экологичны и безопасны.
  • Работу можно выполнить не обладая строительными навыками.
  • Для строительства не потребуется применения особой техники.
  • Отделка выполняется различными вариантами.
  • Мокрые способы отделки отсутствуют, что даёт возможность работать практически в любую погоду.

Технология набирает популярность. Основное ее преимущество в стоимости. Строительство каркасной бани обойдётся в 2−3 раза дешевле возведения сруба и кирпичных стен. Монтаж легко выполнить самостоятельно, даже в одиночку, если планируется небольшой проект. Судя по отзывам владельцев, в каркасных банях созданы все условия для комфортного отдыха.

Однако, есть и недостатки:

  • Грибок — главный враг. Поскольку здание не монолитное, а состоит из множества деталей, то между ними есть щели. Через них просачивается воздух снаружи, вызывая выпадение конденсата. Как результат — повышенная влажность на стыках, и появление плесени. Но решение проблемы есть — качественное утепление стыков и обработка древесины антисептиком.
  • Использование дешёвого пенопласта в качестве утеплителя пожароопасно.
  • Нельзя использовать древесину даже с небольшим превышением влажности, поскольку тогда увеличатся зазоры на стыках при усыхании.

Все недостатки разрешимы, но придётся приобрести качественные материалы. Строительство каркасных бань следует вести, строго соблюдая технологию, тогда проблем не возникнет. Опасность возгорания утеплителя — спорный вопрос. Безопасной можно считать только кирпичную постройку с минимальной отделкой.

Достоинства таких бань

С давних времен наши прадеды строили бани из рубленой древесины. Но с течением времени эта проверенная временем технология потеряла свою актуальность. Дело в том, что современные способы строительства намного приемлемее по стоимости и времени, а по качественным характеристикам ничуть не уступают.

Самая востребованная технология на сегодняшний день это каркасное строительство.

Предлагаем вашему вниманию основные преимущества такого способа:

  • Строительство в короткие сроки;
  • Возможность постройки в любой период года;
  • Никакой усадки;
  • Невысокая цена постройки и эксплуатации;
  • Возможность маскировки электрооборудования и коммуникаций;
  • Много вариантов наружной и внутренней отделки.

Плюсы и минусы

Грамотно использовать все преимущества и по возможности нивелировать имеющиеся недостатки — пожалуй, в этом состоит главная задача человека, который берется за  самостоятельное возведение каркасной бани. Если вы изучили проекты бань из пеноблоков и увидели, какие недостатки есть у этого материала, не думайте, что с каркасными сооружениями все так радужно. Не будем вводить вас в заблуждение: минусы имеются в каждом деле, а потому лучший способ справиться с ними — внимательно их изучить. Собственно, начнем с них.

Недостатки

  • возможная усадка бани с течением времени;
  • необходимость качественного утепления и связанный с этим рост расходов;
  • материальные и временные затраты на отделку — как внутреннюю, так и внешнюю;
  • внимательный уход и осторожная эксплуатация.

Мы неслучайно начали именно с минусов. Так вы сразу увидите те подводные камни, с которыми сопряжено строительство каркасной бани

И если все же после знакомства с ними, они кажутся вам не крупными булыжниками, а мелкой галькой, то обратите внимание на следующие преимущества выбранного типа постройки

Преимущества

  • легкое сооружение не требует изнурительной подготовки основательного фундамента;
  • хорошо сохраняют тепло, но только при качественном утеплителе;
  • подкупающая дешевизна сборки;
  • экологичность и устойчивость к колебаниям в земной коре;
  • возможность построить каркасную баню в самые сжатые сроки, даже в сложных погодных условиях.

Если плюсы все же перевесили возможные недостатки, и вы все еще желаете построить баню такого типа, то приступайте к следующему этапу.

Баня 3х4 м: основные сведения о проекте

Строительство дачного банного мини-комплекса относят к возведению хозяйственных построек на частном участке и регламентируют утвержденным на государственном уровне документом СНиП 30-02-97. Изучите строительные и санитарные нормы перед выбором места для возведения сооружения, чтобы обеспечить пожарную и гигиеническую безопасность.

Собственную баню требуется строить на наиболее подходящей территории. Для этого нужно проанализировать следующие аспекты:

  • тип почв. Под постройку выбирайте незаболоченные равнинные участки. От характера грунта зависит выбор вида фундаментного яруса;
  • глубина залегания водоносного горизонта. Оценивайте территорию после схода снега и во время снижения уровня грунтовых вод. Нельзя допускать подмывание фундамента;
  • климатические особенности вашего региона. Проанализируйте глубину промерзания почвенного субстрата, угрозу подтопления паводковыми водами и сейсмическую активность для подбора надежного основания под постройку, которое обеспечит долгосрочную эксплуатацию здания;
  • расположение относительно других объектов на дачном или частном участке. Слив воды из бани, водонабор, протопка требует соблюдения санитарной и пожарной безопасности;
  • электрификация. Подача электроэнергии должна осуществляться от общего щитка, питающего жилой или дачный дом и другие объекты на вашей территории;
  • гармонию с общим ландшафтом участка. Предусмотрите, чтобы строение органично вписывалось в общий вид территории, его внешний вид сочетался с соседствующими объектами.

Большую роль играет архитектурный момент строительства в районе расположения вашего участка. При возведении бани на землях жилой застройки необходимо перед процессом возведения согласовать готовящиеся строительные мероприятия и получить разрешение от государственных административных органов.

Миниатюрные каркасные баньки — оптимальный выбор

Мини-баня на загородном участке — прекрасный вариант для экономии площади. Правда, одновременно попариться в помещении 3х3 или 3х4 получится лишь у пары человек. Тем не менее, это самый быстрый и недорогой вариант постройки. За основу проще всего взять готовый проект каркасной бани. Можно объединить раздевалку, душевую и парилку в одном помещении. Или предусмотреть более удобный проект с отдельной парилкой, помывочной и комнатой отдыха.

Малогабаритные каркасные бани 4х3 или 4х4 — лучший выбор:

  • для экономии на стройматериалах (брус 6 метров режут пополам, получается безотходная стройка);
  • скоростного возведения конструкции (всего пару недель затрачивают на строительство при условии готового проекта);
  • крепости готового сооружения (при закупке качественной пропитанной древесины каркасная баня простоит очень долго).

Баня до 20 кв. м — рациональное использование площади

Если есть возможность построить каркасную баню 6х6, ее обязательно нужно использовать. Стандартные чертежи включают парную, душевую, комнату отдыха, небольшой коридорчик и санузел. Если разработать проект с мансардой, получите дополнительную жилплощадь на втором этаже. Ее можно использовать под гостевую, бильярдную или спальню.

Техдокументация для проектов каркасных бань площадью 20 кв. м предполагает организацию опорно-столбчатого фундамента с блоками из бетона, основание должно быть надежно гидроизолировано. На пол укладывают черновой настил (22-миллиметровая обрезная доска), затем чистовое покрытие в виде 30-миллиметровой шпунтованной доски. Антисептическую обработку и утепление 10-сантиметровой минватой нужно обеспечить в обязательном порядке.

Стены, перегородки и перекрытия делают из бруса 150х100 мм, используется также доска 100х50 мм и 100х40 мм. Вагонка после камерной обработки идеально подходит для обшивки потолка и перегородок. Десятисантиметровые плиты минеральной ваты и пароизоляция в два слоя укладываются под обшивку.

Для обустройства стропильной системы предназначена доска 100х50 мм, для обрешетки — 22 мм. Для кровельных работ лучше взять ондулин с волновым профилем Выбор оконной системы — деревянной или металлопластиковой — остается за владельцем. Для парной надо приобрести дровяную печь с баком для воды, продумать кирпичную кладку там, где будет располагаться топка.

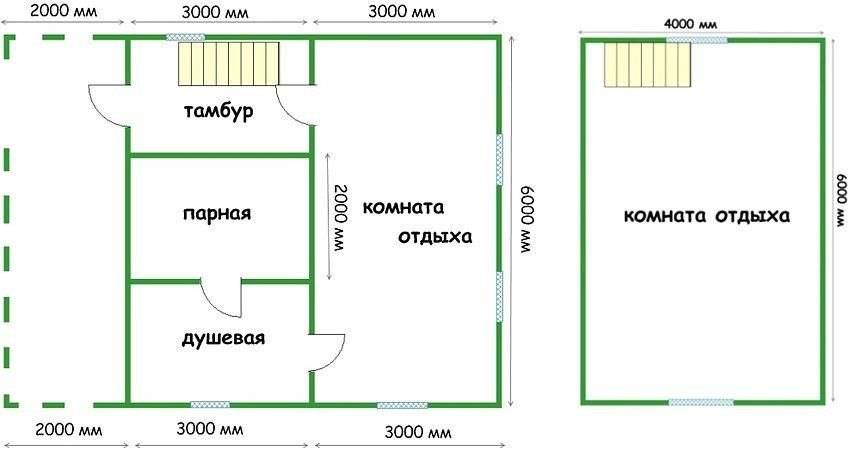

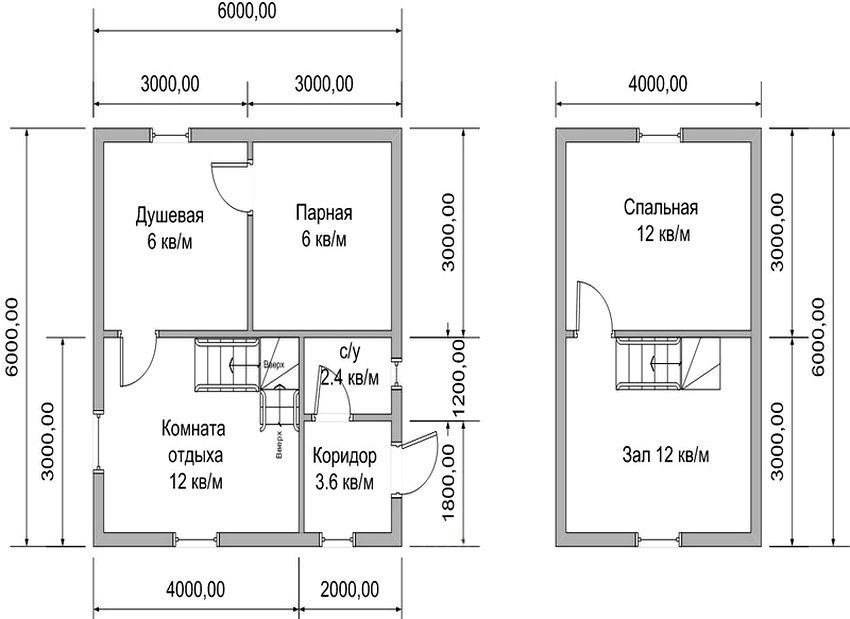

Вот такие чертежи и планы можно использовать для возведения каркасной бани своими руками.

Индивидуальные проекты позволяют реализовать практически любые пожелания будущего владельца. Есть возможность присоединить к бане веранду или террасу. И даже в чертежи готовой документации можно вносить небольшие корректировки. Компании по разработке проектов предлагают следующий ряд услуг:

  • объект под ключ — проект каркасной бани с заводской сборкой стен и перегородок, полной отделкой внутренних стен и фасадов;
  • черновая отделка — облицовка или фасада, или внутренних стен;
  • без облицовки — базовая сборка из щитов.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
