Бак для воды в баню: как правильно выбрать, конструктивные особенности, виды и способы монтажа

Простая конструкция: змеевик


Более простая конструкция — змеевикиз медной или алюминиевой трубки

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

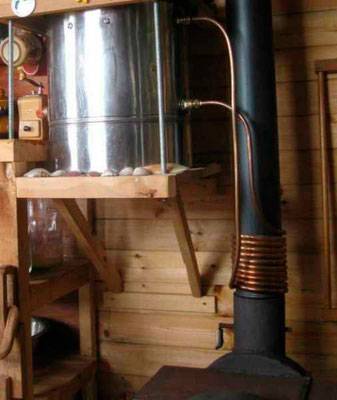

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

  • труба из меди, алюминия или стали — около 3 метров;
  • гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
  • накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
  • шаровый вентиль для слива системы.

Последовательность выполнения работ:

  1. Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
  2. Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
  3. На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
  4. Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
  5. Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

При использовании теплообменника-змеевика в закрытых системах отопления необходима установка циркуляционного насоса! Теплоноситель может закипеть, и при плохой циркуляции возможен гидроудар с разрушением элементов системы!

Видео: получение горячей воды от теплообменника-змеевика, установленного на дымоходе

Определяемся с количеством воды

Существуют типовые рекомендации, по которым бак под воду для бани должен выбираться из расчета 20 л на одного посетителя парилки. На обрызгивание каменки тратится не более 5-7 л, остальная часть используется в моечном отделении. В реальности, с учетом уборки и мойки помещения, воды уходит не менее 25 л.

В результате для маленькой парилки в бане на 3-4 человек потребуется не менее 100 л кипятка. Понятно, что делать столитровый бак для однократного посещения парной никто не будет, и бочку в баню для холодной воды ставить тоже не будут. Разве что хозяева построили в бане настоящую русскую печку с каменкой, а сам процесс банных посиделок в коллективе затягивается на целый день.

К сведению! Такое количество воды в бане будет греться не менее 2-2,5 ч, тогда как на протапливание парной уходит максимум 1-1,5 ч.

Поэтому размер бака под воду определяют в зависимости от условий парилки:

  • Для небольших парилок, площадью 2-4 м2 выбирают емкость для воды объемом до 40 л. Обычно это в такой планировке используют для бани бак на трубе или аппараты насадного типа;
  • Парные помещения площадью до 7м2 комплектуются резервуарами вместимостью до 60-70 л. В этом случае на топку монтируют емкость наставного типа или крепят бак рюкзак на дымоход с навесным баллоном;
  • Большие парилки, площадью от 8м2 и больше оборудуются греющими резервуарами навесного типа.

Понятно, что можно поставить в подсобке бани бак с холодной водой и периодически доливать запас по мере расходования кипятка.

Совет! По возможности постарайтесь оборудовать бак в бане подводом холодной воды из внешнего источника.

Это несколько усложняет греющую конструкцию, но делает ее максимально безопасной и комфортной в обслуживании. Все, кому приходилось исполнять обязанности истопника или банщика, знают, насколько небезопасным бывает процесс ручной заливки емкости, установленной над раскаленной каменкой печи. Наиболее распространенный вариант — установка бочки с холодной водой на чердачном помещении бани.

Плюсы и минусы разных конструкций

В зависимости от обстоятельств отдельные достоинства могут перевешивать недостатки. Понятно, что если бак расположен на печи или пристроен сбоку, то из этого следует три неприятные вещи:

  • постоянный нагрев воды приведет к образованию пара, но это будет не тот разогретый свыше 100 градусов пар, который зовется легким — тот получают только с перегретых камней. А из емкости будет валить обычный тяжелый пар, от которого в парилке тяжело находиться.
  • использовать нагретую воду для мытья проблематично, если парная не совмещена с парилкой. Придется носить горячую воду в моечную и мыться так, как предки мылись).
  • у баков, пристроенных на боку печи нагрев происходит хуже всего, потому что стенки печи прогреваются не так сильно, как верх или дымоход. Плюс еще стенка самого бака со временем потеряет теплопроводность из-за накипи, а стенка печи — из-за окалины. Поэтому вода прогревается плохо, внизу остается холодной, ее надо перемешивать вручную.

Однако есть и достоинства у подобных конструкций — их легко заливать водой именно потому, что емкость расположена не высоко. Но это если нет холодного водоснабжения тоже. В противном случае плюс нивелируется.

Кстати! Чем больше площадь соприкосновения емкости с водой и печи, тем быстрее нагрев. Но не всегда к этому стоит стремиться — зачем вам клубы тяжелого пара в непрогретой бане?

Конечно, возможность устроить душ с любого бака у вас все-таки есть. И, хоть печники и не советуют пользоваться насосом, принудительная циркуляция жидкости в системе спокойно заберет воду хоть с наставного, хоть с приставного бака. Главное — не забывать подливать.

Сами мы считаем оптимальной систему, в которой резервуар крепится на дымоходе. А будет это большой бак или теплообменник — зависит от того, как вам привычнее или удобнее мыться. Ну, или от того, будет в системе насос или нет.

Фото: теплообменник самоварного типа

Однако и у оптимальной системы есть свои недостатки. В частности, торговцы признаются, что соединение бака и трубы на входе внизу может сильно страдать от перегрева, например, в ситуации, когда вода наливается уже после растопки печи. Тогда шов расходится и надо заваривать. Другой недостаток — это выгорание трубы при сильном разогреве печи.

Обращайте внимание и на размеры заливного отверстия. У одних резервуаров оно большое, это даже откидная крышка, а у других — маленькое круглое

Все-таки вам придется заливать десятки литров, а также время от времени мыть бак изнутри!

На заметку! Печь вообще не стоит топить на пределе ее возможностей. Это сокращает срок службы металла, который неизбежно окисляется и превращается в окалину, а потом она осыпается и остаются дыры. Нижний кусок дымохода тоже прогорит, если так топить. Если не хотите подобного, вставьте внутрь кусок черной трубы из конструкционной стали нужного диаметра. Она и часть тепла заберет, и прочности конструкции добавит.

Полезное видео

В этом ролике объясняется подробнее про укрепление дымохода обрезком трубы:

Больше узнать о недостатках навесного и крепящегося на дымоходе резервуара можно из следующих видеороликов:

https://www.youtube.com/watch?v=S5TRvRjgmLs

Какие конструкции можно использовать

Расположить бак в бане можно в разных вариантах. В основном используются такие разновидности:

Встроенная конструкция. В этом случае труба дымохода проходит внутри бака. Данная конструкция считается стационарной, несъемной и монтируется при изготовлении дымохода. Бак может выполняться в виде трубы (цилиндрический вариант) или иметь прямоугольное сечение

Важно надежно загерметизировать нижний вход трубы, чтобы вода не просачивалась из бака. Для использования воды делаются отводы из бака непосредственно в душевую кабину или промежуточную емкость

С учетом возвышенного расположения такого бака вода поступает самотеком.


Устройство каменки с баком на дымоходе

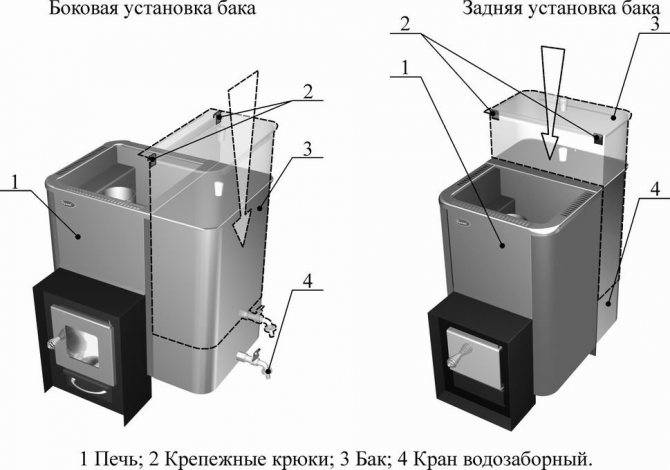

  1. Навесная конструкция. Такая система является съемной, т.е. устанавливается на уже действующий дымоход. Бак размещается вплотную к дымоходной трубе и надежно крепится к колонне. Подобные емкости могут быть покупными или изготавливаться своими руками. Характерна такая конструкция, когда на задней стенке формируется желоб, по форме и диаметру повторяющий дымоход, что дает возможность максимально приблизить поверхности и обеспечить качественный прогрев.


Конструкция навесного бака для бани

  1. Выносная конструкция. В принципе саму емкость для воды можно расположить в любом удобном месте (например, в душевой). В этом случае, энергия дымохода разогревает теплоноситель, который направляется на разогревание емкости с водой. Когда монтируется такой теплообменник на трубе бани, высота установки бака должна выбираться так, чтобы обеспечивался самотек теплоносителя по законам физики, т.е. теплый поток устремляется вверх, а охлажденный – вниз. Такая конструкция предусматривает наличие дополнительных элементов в виде теплообменника, но зато позволяет размещать сам бак в нужном месте.


Схема циркуляции воды при выносной конструкции бака и печи в бане В зависимости от конструкции бак может размещаться на разном уровне по высоте. Может реализовываться 3 варианта:

  1. На уровне печи: основание бака размещается на верхней части печи, а значит, не требуется дополнительных кронштейнов. Основной недостаток – высота не позволяет обеспечить самотек воды для приема душа. В этом случае она черпается вручную.


Баки на уровне печи

  1. На дымоходной колонне. Такая конструкция располагается на определенной высоте, что устраняет предыдущий недостаток. Крепление бака требует специальных кронштейнов, а масса конструкции ограничивается.
  1. На уровне чердака. Здесь для бака есть надежная опора в виде потолочного перекрытия. Проблема возникает на холодном чердаке, где придется подумать о внешней теплоизоляции.


Схема установки бака для воды на дымоход на уровне чердака

При расчете параметра обычно исходят из следующей потребности: 10 л на человека на банную процедуру и 5 л на человека при приеме душа. Кроме того, следует создавать резерв на непредвиденные обстоятельства.


Существуют разнообразные формы баков для воды для бани на дымоход

Размеры емкости зависят также от конструкции и габаритов дымохода. Наиболее распространен типовой бак для бани на трубу 115 мм. Естественно, что бак для бани на трубу 150 мм, изготавливается большего диаметра, причем независимо от потребности.


Выбор объёма металлического бака для воды зависит от количества членов семьи


Формула для определения объема цилиндрического бака

Что важно учесть при выборе правильной модели

Есть несколько факторов, от которых зависит интенсивность прогрева помещения и качество пара в парилке. Именно на них стоит ориентироваться при поиске правильной печки:

Мощность. Это главный критерий выбора любого отопительного прибора. Мощность должна быть достаточной для хорошего прогрева, но не чрезмерной, чтобы не создавать лишних проблем. При расчете ориентируются на объем помещения. Для нагрева 1 м.куб. требуется 1 кВт мощности.

Вид топлива. Необходимо выбирать такое топливо, которое всегда доступно в местности, где расположена баня. В идеале оно должно быть еще и дешевым. В газифицированных районах с этим нет проблем, но все же многие владельцы бань выбирают твердотопливные модели. Это дань традиции. Можно купить конструкцию, которая будет рассчитана одновременно на газ и дрова.

Способ установки. От расположения печки зависит тип ее растопки – изнутри или снаружи парилки. Модель с обычным топочным каналом подойдет, если растапливать будут из парилки. Если же планируется растопка из предбанника или комнаты отдыха, то лучше выбрать конструкцию с удлиненным топочным каналом.

Дизайн. Модель должна быть удобной в эксплуатации и вписываться в общую стилистику оформления бани. Внешний вид печки нельзя отнести к определяющим факторам выбора, но все-таки он важен, т.к. любому владельцу бани хочется оборудовать для себя уютное место отдыха и релакса.

Объем и тип водяного бака. Перед покупкой следует рассчитать желаемый объем резервуара для воды и место его расположения относительно печи. Для каждого конкретного помещения следует выбирать модель, ориентируясь на планировку. В некоторых случаях наилучшим решением будет приобретение печки со встроенным теплообменником.

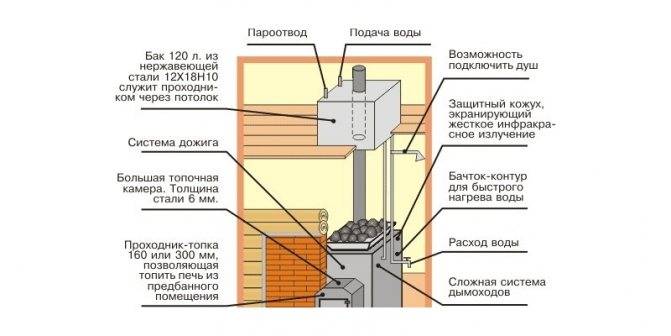

Схема конструкции печи со встроенным баком

Каким может быть резервуар для воды

При покупке банной печи с баком для воды обращают внимание на его расположение и способ подключения. Различают такие основные виды резервуаров:. Навесной

Расположен на корпусе модели, нагревается по мере прогрева стенок печки. Есть и дополнительная выгода: за счет резервуара увеличивается площадь нагреваемой поверхности. Это самый простой вариант в плане монтажа, однако организовать душ с таким баком не получится, а вода греется слишком быстро

Навесной. Расположен на корпусе модели, нагревается по мере прогрева стенок печки. Есть и дополнительная выгода: за счет резервуара увеличивается площадь нагреваемой поверхности. Это самый простой вариант в плане монтажа, однако организовать душ с таким баком не получится, а вода греется слишком быстро.

Наставной. Резервуар с водой может быть установлен прямо на топочной камере. Это далеко не всегда удобно. Вода может нагреваться гораздо раньше, чем воздух в помещении. Кроме того, материал бака может быстро прогореть, а швы разойтись.

На трубе дымохода. Бак такого типа по внешнему виду напоминает самовар, поэтому конструкции нередко называют самоварными. Резервуар крепят на трубе, а вода в нем прогревается с помощью горячих газов, поднимающихся вверх. Это позволяет более рационально использовать топливо. По форме резервуары бывают квадратными или круглыми. Зачастую их размещают так, чтобы они служили проходным узлом на кровлю.

Выносной. Идеальный вариант для бань, где печь стоит в парилке, а бак следует расположить в моечной. Вода нагревается с помощью встроенного теплообменника. Благодаря особенностям конструкции такого резервуара исключена ситуация, когда вода уже закипает, а помещение еще недостаточно прогрелось. К минусам стоит отнести дороговизну и сложность монтажа по сравнению с другими видами баков.

Модель «Варвара» с навесным баком

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

  • встроенные;
  • выносные;
  • самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

  • чугунные;
  • из нержавеющей стали;
  • из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.

Встроенные баки

Встроенные баки

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Печь из кирпича с баком для воды

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Чугунные баки для воды

Преимущества встроенных баков:

  • быстро нагревается вода;
  • температура воды поддерживается длительное время;
  • экономится свободное пространство, поскольку бак не выступает за пределы печки;
  • простой монтаж.

Недостатки:

  • уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
  • габариты бака ограничены размерами печи;
  • бак должен иметь толстые стенки, что увеличивает его вес и стоимость.

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

Выносные баки

Выносные баки

Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.

Бак для воды треугольной формы

Преимущества:

  • бак устанавливают там, где удобнее;
  • можно использовать емкости больших размеров;
  • нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.

Недостатки:

  • без поддержания огня в топке вода быстро остывает;
  • печь нельзя использовать без воды в контуре;
  • более сложный монтаж по сравнению со встроенным баком.

Схема подключения выносного бака

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

Бак для горячей воды на трубу

Вариант конструкции бака для воды на трубу

По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.

Бак для воды овальной формы

Преимущества:

  • быстрый и равномерный обогрев воды;
  • не снижает теплоотдачу печи;
  • экономия пространства;
  • можно установить емкость любого объема;
  • вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

Печи с баками для воды на трубе

Недостатки:

  • сложность установки;
  • повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Бак самоварного типа

Достоинства и недостатки самоварных систем

На фото показано устройство самоварного бака на уровне чердака, к нему подведен водопровод с холодной водой.

Бак для бани на трубе называется самоварным. Он является составной частью колена трубы дымохода. Его расположение очень удобно, гораздо быстрее и равномернее, чем при иных расположениях происходит процесс нагрева воды. Сама конструкция получается очень компактной.

К отрицательным моментам самоварных систем можно отнести то, что не очень удобно происходит заполнение бака водой. Но этот вопрос легко решается, если верхняя часть бака находится на чердаке и к ней подведен водопроводный кран.

Важно. Очень опасно допустить просчеты в проектировании объема емкости, так как можно получить в результате очень частое закипание воды

Материалом для изготовления самоварных емкостей обычно выбирают нержавеющую сталь. Возможность при применении иных материалов возникновения коррозии со временем губительно для нормальной работы бани, потому решение установить емкость из нержавейки – правильное решение.

Кроме всего прочего, высокая теплопроводность нержавейки гарантирует достаточно быстрый прогрев воды в самоварном баке, а прочность этого материала позволяет не бояться деформирования устройства от температурных перепадов.

Безопасность

Эллипсовидный бак самоварного типа на 73 литра.

Сегодня достаточно легко найти среди массы предложений именно такой сосуд для нагрева воды, какой нужен именно вам. Умельцы, конечно, мастерят их из старых бочек своими руками. Но цена готовых вариантов не так высока, а надежность этих систем и долговечность заставляют многих обращаться к сертифицированным изделиям.

Не стоит забывать, что баня является местом повышенной опасности

В ней надо четко соблюдать меры предосторожности при обращении с горячей водой и с огнем. Если четко выполнять условия, которые предусматривает инструкция по эксплуатации топливного бака, то можно избежать непредвиденных ожогов и травм

Важно. Необходимо помнить, что категорически запрещается топить печь с пустым баком, так как сварные швы от температуры могут разойтись

Нельзя также оставлять зимой воду в системе, если баня холодная, так как замерзшая вода способна разорвать емкости.
