Как построить арочные навесы своими руками из поликарбоната и металла своими руками: Инструкция и чертеж

Необходимые материалы

Чтобы возвести постройку необходимо подготовить:

для кровельного настила – листы профлиста;
для опор — профильные трубы, имеющие сечение 60×60, 80×80 или 100×100 миллиметров, принимая во внимание размеры навеса;
для обвязки и постройки кровельного каркаса – профильные трубы со сторонами 60×40 или 60×60 миллиметров;
для обрешетки кровли – элементы с сечением 20×20 или 40×20 миллиметров;
крепежные изделия – это самонарезающие оцинкованные винты в соответствии с цветом профлистов, пресс-шайбы и болты анкерные;
для фиксации опор – бетонный раствор;
для укладки напольного покрытия – цементную смесь или плитку (можно использовать бетонные, керамические изделия).

Как сделать навес из металла своими руками – поэтапная инструкция

Будем делать навес из металлопрофиля своими руками, чертежи взяли типовые, адаптировали их к размерам участка, габариты постройки 4*3 м, крыша из поликарбоната толщиной 8 мм.

Фундамент

Площадку огораживаем колышками, натягиваем веревку, намечаем место установки столбов, проверяем геометрию, диагонали должны быть равны. Снимаем верхний мягкий слой грунта, выкапываем ямы под опоры, глубиной 700 мм.

Внимание: Если местность болотистая, неровный ландшафт или грунт на участке зыбучий, то лучше обустроить свайный фундамент.

Дно засыпаем щебнем и песчаником, слои по 100 мл, подушку трамбуем. Площадку можно выстелить тротуарной плиткой или залить бетоном. Для бетонирования площадки делается из рифленых прутов армирующий каркас, ячейка 100*100, 200*200 мм, укладывается на подушку, чтобы арматура не касалась дна на 50 мм, следует подложить камушки или готовые подставки. По периметру устанавливается обрешетка, плита толщиной 100 мм заливается бетоном одномоментно, без перерывов. Арматура должна быть со всех сторон погружена в раствор на 50 мм.

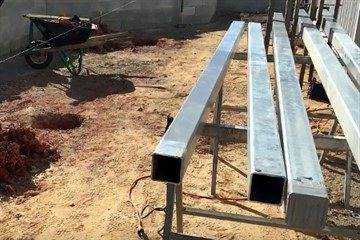

На дно ям наливаем бетон, слой 100 мм, вставляем столбы из профильной трубы, проверяем вертикали, заливаем раствор до уровня земли. При необходимости ставим подборки до полного застывания бетона, чтобы сохранить геометрию каркаса для навеса.

Через неделю, когда раствор наберет прочность, подпиливаем столбы по размеру. Привариваем по верхним оголовкам обвязку, это скрепит постройку и придаст ей жесткости.

Как сварить ферму для навеса

Ферму лучше изготавливать на земле, затем поднять на каркас. Чтобы изогнуть профиль можно воспользоваться специальной машинкой или сделать своими руками жесткий шаблон, по которому будут гнуться детали фермы. В больших магазинах предоставляется услуга по сгибанию металлопрофиля по стандартным радиусам. Фермы следует устанавливать через каждый метр, в нашей постройки их 5. Нам потребуется 10 изогнутых деталей, а также профиль 30*30*2 мм для внутренних ребер жесткости.

Запиливаем элементы фермы в размер, варим основные узлы стропильной системы. Когда все детали готовы, поднимаем их краном на каркас, затем крепим к обвязке на болты или сваркой на стальную косынку. Далее привариваем обрешетку из профиля 40*25*2 мм, расстояние 750 мм.

Обработка

После сборки каркас зачищаем жесткой щеткой, снимаем окалину, удаляем признаки коррозии, затем проходимся наждачной бумагой, чтобы окончательно избавиться от поражений, а также увеличить адгезию поверхностей. Перед покраской, для обезжиривания каркаса, его следует промыть ветошью, смоченной в растворителе, когда он полностью испарится, можно грунтовать.

Полезный совет: Под любой цвет краски подходит грунт светло-серого цвета, темные смеси актуальны под яркие цвета краски, для пастельных тонов лучше использовать белый грунт.

Грунтовка защитит навес от коррозии, значительно сократит расход краски. Если красящий состав не обладает хорошей укрывистостью, то грунтовочный слой обеспечит надежную защитную прослойку и равномерный цвет. Под молотковые составы достаточного одного слоя, для покрытия обычными красками лучше нанести грунт 2 раза. Красят навесы из металла кисточками, валиками, на выгоднее всего распыление из краскопульта, что значительно ускорит процесс, сократит расход краски в полтора-два раза, обеспечит ровное, целостное, надежное, эстетичное покрытие.

Проектирование навеса из профильной трубы

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

1. Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
2. Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
3. Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
4. Тип крепления козырька к дому.

Необходимый инструмент

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

• сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
• болгарка с отрезным и шлифовочным дисками;
• рулетка длинной от 5 м;
• маркер;
• уровень, гидроуровень или лазерный нивелир;
• шуруповёрт, свёрла;
• гаечные ключи;
• лопата или бур.
• средства защиты глаз и рук.

Выбор материала

Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения. При изготовлении навеса для авто в качестве опор стоит выбирать квадратные профтрубы шириной от 5 до 10 см. Они выдерживают высокую поперечную нагрузку.

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса

Чертежи и расчёт материала

Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

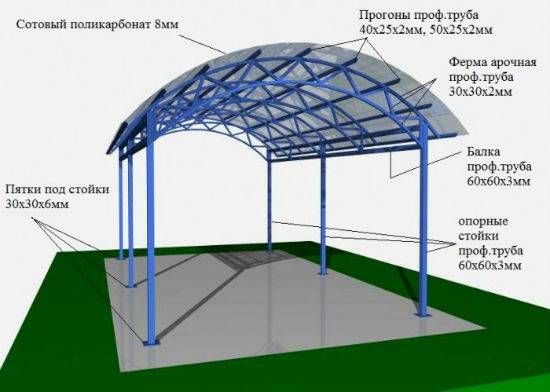

Изометрический чертёж-схема с размерами навеса для зоны отдыха поможет в будущем строительстве

Установка опор

Металлический профиль следует нарезать по количеству опорных столбов, их дина должна составлять 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек. При строительстве стационарного навеса опоры устанавливаются по уровню и бетонируются, а при возведении передвижного его аналога требуется дополнительная нарезка металлических труб с диаметром, несколько большим, чем у опорной трубы, и длиной, равной глубине фундамента. Подготовленные металлические отрезки монтируются в ямы и заливаются цементным раствором. Затем в каждый из обрезков труб вставляется профиль В трубе и профиле просверливаются отверстия и вся опора стягивается болтами.

Процесс установки кровли

Советы

1. Высота конструкции зависит от уклона навеса. Чем больше уклон, тем выше сооружение.
2. Если будет выбран металлический каркас, сюда отлично подойдут профиля, имеющие квадратное сечение 6×6 – 10×10 см.
3. Не забывайте делать песчаную «подушку» под опоры.
4. Для сгибания панели используйте профиль, который надрезается и сгибается в желаемую форму.
5. Оптимальной высотой строения, считается 220-250 см, если оно будет использоваться под автомобиль.
6. Толщину для различных форм сооружений выбирают разных единиц. Например, при большой площадке и наклонной форме кровли, выбирайте толщину 10 мм. В арочных конструкциях достаточной толщиной считается 8 мм. Небольшие навесы – 6. Горизонтальные сооружения – 16 мм, чтобы смог выдержать нагрузку в снежное время года.
7. Используя сотовый поликарбонат, помните, любые переделки с ним, достаточно сложные.

Делать или покупать?

Но что мы выгадаем, уразумев все эти сложности и применив их на практике? Сравним: стоимость панелей 2R 4 мм в РФ колеблется от 1600 до 2200 руб./кв. м; за 1 квадрат 5RX 16 мм – в пределах 3900-4200 руб./кв. м. За готовый простой, арочный на 4-х столбах, навес для машины с установкой на месте просят 2200-4500 руб./кв. м. Самому делать явно невыгодно, для профи тут действуют оптовые цены и дилерские скидки.

Не так давно появился вообще интересный вариант: готовые комплекты деталей под сборку без сварки. Самому ничего считать не нужно, придется только поставить столбы и собрать всю конструкцию. Цены – от 1700 руб./кв. м.

Но если речь идет о навесе пусть типовом, но нестандартного размера или конфигурации (напр., комбинации одного ската и полуарки, как на поз 7 рис. с автонавесами), цены взлетают за облака: ниже 12 000 руб. за квадрат найти трудно, и фирмы местные-неизвестные без гарантии. Вот за такой навес стоит взяться самому. А мучения с расчетами потом позволят со знанием дела браться за постройки посерьезнее, методики схожи.

(Пока оценок нет)

Загрузка…

что еще почитать:

Теплица: как построить самому – теория, конструкции, схемы, принципы изготовления

Веранда: виды и варианты, проекты, компоненты, пристройка к дому своими руками

Беседка: дизайн и проект, материалы, технология строительства, чертежи

Вывести все материалы с меткой: загородный домпластик и ПВХстроительные работы
Перейти в раздел:Строительство своими руками, загородный дом и участок

Обсуждение:

15.01.2017 в 22:09 Віталій  сказал(а): И тут без обсырания Украинцев и Майдана не обошлось. Ну, че москали за народ такой. Хворі люди. ответить

18.01.2017 в 15:09 вопрос-ремонт.ру  сказал(а): Примечательно, что не “москали”, а Ваши киевские соотечественники в данном случае авторствуют )) ответить

06.02.2016 в 20:14 Сергей Михайлов из Горно-Алтайска  сказал(а): Статья, на мой взгляд, просто блестящая. Кто её автор (похоже, инженер-строитель и, кажется, преподаватель строительных дисциплин)? ответить

пишите

Имя *

Подписаться на ответы по почте

Нажимая кнопку «Добавить комментарий», я соглашаюсь с пользовательским соглашением и политикой конфиденциальности сайта.

• https://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/naves-iz-polikarbonata-svoimi-rukami.html
• https://remontoni.guru/dom/pristrojki/naves-iz-polikarbonata-foto.html
• https://househill.ru/krovlya/material/polikarbonat/chertezh-navesa.html
• http://remoo.ru/krylco/navesy-iz-polikarbonata-k-chastnomu-domu-svoimi-rukami-foto
• https://bouw.ru/article/arochnye-navesy-iz-polikarbonata-svoimi-rukami
• https://vopros-remont.ru/zagorod-i-stroika/naves-iz-polikarbonata/

Подготовительные работы: какой толщины материал использовать

Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками

Как выбрать размер конструкции: составление чертежа

Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:

1. Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
2. Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
3. То же самое касается и бассейна. Навес над ним нужно делать немного больше.

После определения размеров необходимо нарисовать чертёж.

На чертеже навеса из поликарбоната нужно обозначить все размеры навеса

Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

Как сделать расчёт материала

Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

Размер навеса зависит от многих параметров, например, от того, где он будет располагаться

Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

Преимущества и недостатки поликарбоната

Выбор подобных листовых заготовок при монтаже навесных конструкций обоснован множеством преимуществ.

• поликарбонат пропускает свет, но в то же время защищает от вредного воздействия ультрафиолета;
• он негорючий, что исключает опасность пожара;
• листы имеют различную раскраску, можно выбрать цвет по вкусу;
• конструкции из данных заготовок выглядят эстетично;
• поликарбонат имеет малый вес;
• он гибкий, но вместе с тем ударопрочный;
• хорошо сохраняет тепло внутри общей конструкции;
• с ним легко и приятно работать (режется он канцелярским ножом, а прикручивается к каркасу саморезами).

Разнообразная цветовая гамма позволяет подобрать такой лист поликарбоната, который идеально впишется в ландшафтный дизайн

Правда, недостатки у поликарбоната также есть. Они могут проявиться при монтаже и эксплуатации навесной конструкции. А именно:

• со временем подобный материал способен растрескаться, из-за чего придётся заменять отдельные листы;
• если нарушить правила монтажа, поликарбонат также разрушится;
• тонкие листы могут не выдержать пласты снега, если плохо продуман каркас.

Итак, достоинств у описываемого материала явно больше, поэтому его применение в навесах логично. Но прежде чем начать сооружать подобную конструкцию, необходимо определиться с размерами и составить эскиз.

Отличительные черты поликарбоната

Поликарбонат долговечен и прочен, при этом недорог – листы и крепежные элементы можно без проблем купить по доступным ценам. Наконец, материал устойчив к перепадам температур, способен пропускать дневной свет и хорошо держит тепло. Используя поликарбонат, легко организовать на любой территории крытую зону отдыха, укрытие для растений или летний душ во дворе.

Поликарбонат крайне долговечен и обладает высокой прочностью

Правда, имеются и недостатки:

1. Серьезный град способен повредить крышу из поликарбоната. Если в вашем регионе такие осадки не редкость, рекомендуем использовать более дорогие листы со специальным защитным покрытием.
2. Будучи изготовленным из пластика, материал «унаследовал» его недостаток – повышенный коэффициент температурного расширения.
3. При монтаже следует соблюдать аккуратность – поверхность без защитной пленки легко поцарапать, потому снимать ее нужно лишь в конце работ.

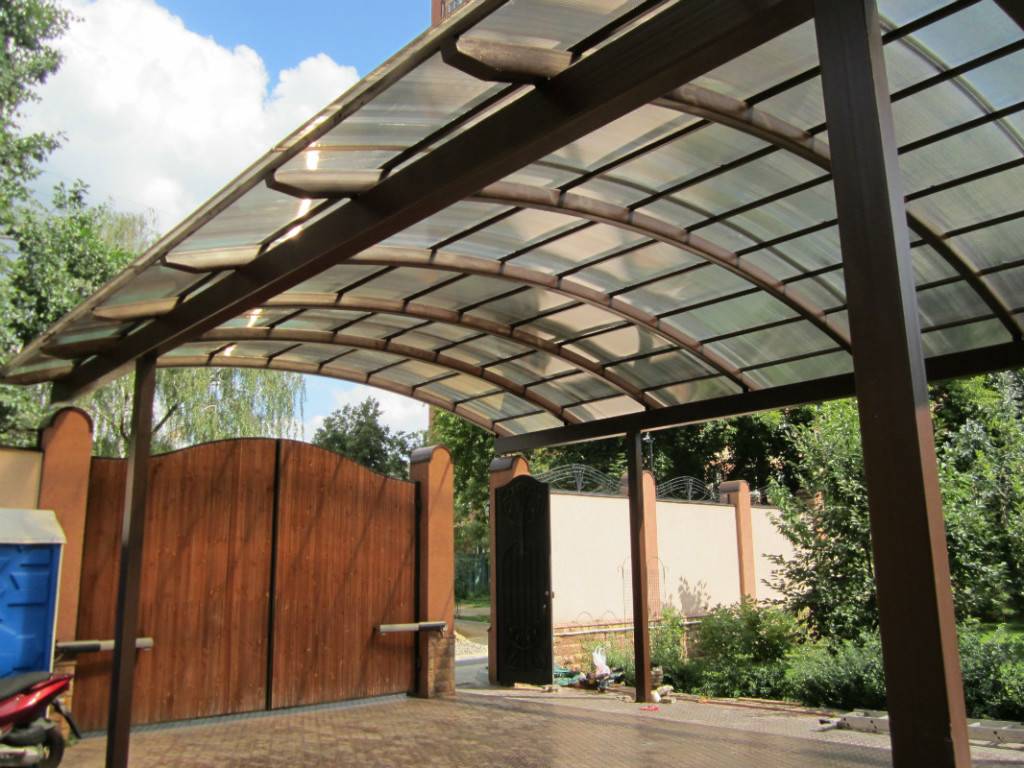

Строим капитальный навес для машины своими руками

Для того, чтобы ваш навес хорошо справлялся со своей задачей и им было удобно пользоваться, нужно продумать две вещи.

1. Следует наперед определиться с размерами навеса.

Учитывайте габариты своего автомобиля, а также то, что солнечные лучи и осадки не падают строго перпендикулярно поверхности земли. Делайте напуски со всех сторон, иначе низ машины будет попадать и под дождь, и под солнце. Напуски должны быть тем больше, чем больше высота навеса.

2. Тщательно выбирайте расположение.

Возможно, конфигурация двора и построек позволят частично или полностью закрепить навес на уже готовых стенах. Благодаря этому вы можете сэкономить на опорах и не загромождать двор лишними столбами.

Принципиально, любой навес состоит из каркаса и кровли.

Как вы уже могли убедиться, для постройки каркаса можно использовать самые разные материалы.

Если вы владеете сваркой, то лучше использовать металл.

Есть масса вариантов решения крыши. Здесь снова-таки нужно кое-что продумать наперед. Во-первых, будет ли крыша вашего навеса прямой или наклонной? Наклонная крыша практичнее с точки зрения сбора осадков, но учтите, что вам придется решать проблему отвода воды с крыши, иначе канава посреди двора вам гарантирована.

Кроме того, наклонная крыша может быть односкатной или двускатной. Односкатная крыша проще по конструкции, но если ее площадь будет слишком велика, то она не сможет эффективно отводить дождевую воду. Впрочем, это может стать проблемой только если вы строите действительно большой навес (на 2, 3 или более автомобилей).

Выбор кровельного материала зависит только от ваших предпочтений и возможностей. Возможно, вы умеете работать с металлочерепицей или у вас остался лишний шифер после постройки дома. Подойдет все, что угодно.

Сколько нужно материала

Объём затрат – это один из главных моментов, который надо знать, чтобы тщательно подготовиться. Ниже дан пример расчёта для арочного навеса 6х4 м.

Параметры навеса:

• Длина и ширина: 6х4 м.
• Длина и ширина кровли: 6,3х4,5 м.
• Шаг столбов: 2,5 м.
• Расстояние между фермами: 1 м.
• Шаг обрешётки: 0,6 м., 9 шт.
• Решётка фермы: треугольная.

Сколько нужно металлопрофиля, какого сечения:

• Для опорных столбов: 80х80х3 – 22 м.
• Несущие балки: 80х80х3 – 12,6 м.
• Фермы (верхний, нижний пояса): 25х25х2 — 84 м.
• Перемычки (раскосы) для ферм: 25х25х2 — 36 м.
• Прогоны: 40х20х1,5 – 56,1 м.

Сколько нужно поликарбоната и какой толщины:

3 листа длиной 6 м, толщина 8 мм.

Дополнительные расходники для кровли:

• 2 соединителя;
• 6 торцевых планок;
• 75 шайб для крепления.

Сопоставив ВСЕ выше описанные данные со своими, будет проще рассчитать себестоимость.

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

Сотовый

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

• в козырьке над балконом.
• в бассейне.
• в мангале.
• в автомобиле.
• в беседке и патио.
• над крыльцом;

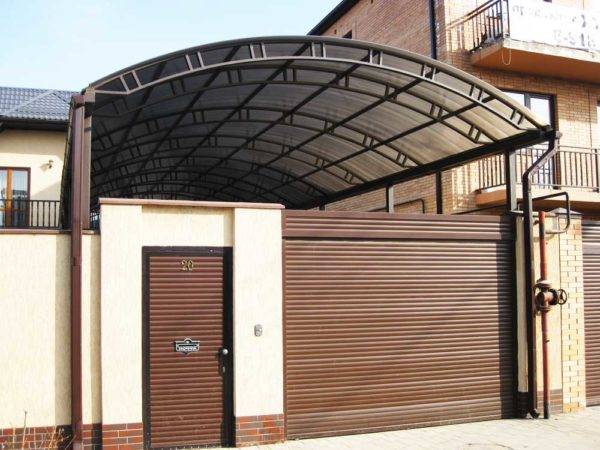

Строим арочный навес из поликарбоната своими руками

Арочный навес из поликарбоната своими руками сделать не так и сложно, если соблюдать все этапы.

Вам потребуется:

• решить, будет ваш навес для бассейна, автомобиля или др.;
• рассчитать и закупить необходимые материалы;
• разработать проект и чертеж, выполнить расчеты;
• залить фундамент;
• сделать каркас и обрешетку.

Как сделать полукруглый навес рассмотрим ниже.

Проектирование

На этапе проектирования смотрите на список факторов:

• цель создания постройки;
• площадь, где будет располагаться конструкция;
• точные размеры полукруглого навеса;
• средние нагрузки, выдерживаемые конструкцией;
• максимальные осадки и скорость ветра в вашей местности.

По завершению у вас на руках окажется вся информация, с которой двигайтесь дальше.

Чертеж и расчет

Изначально рассчитываются параметры конструкции, определяющиеся проектом. Без предварительно согласованного проекта стройку начинать не рекомендуется. Закажите чертеж у специалиста или сделайте его самостоятельно:

Определитесь с участком. В расчет берется для каких целей сооружается конструкция, расположенные рядом строения, состав грунта.

Как рассчитать арочный навес и что нужно при этом знать? Основные параметры:

• длина, ширина, высота конструкции;
• расстояние между несущего типа опорами;
• оптимальный шаг обрешетки;
• расход материалов.

Необходимые материалы

Для сооружения навеса закупите материалы в зависимости от элемента конструкции.

Стойки изготавливаются из профильной трубы, толщина которой зависит от того, где она будет использоваться, что наглядно представлено на рисунке.

#	Описание
1	Поликарбонат 8мм
2	Труба 40х80х4
3	Труба 80х80х3
4	Площадка под анкера
5	Декор. элемент

Для нижних частей купите стальные пластины, являющиеся связующим звеном с фундаментом.

Фермы арочного навеса используются для придания конструкции большей жесткости. Они соединяют стойки в одну конструкцию и являются основой для крепления листов. Для изготовления ферм требуется приобрести стальные уголки.

Для арок и поперечных планок потребуются уголки, используемые и для ферм, что максимально оптимизирует расходы.

Фундамент

Чтобы установить стойки потребуется соорудить фундамент. Габариты превышают на 5-7 см длину и ширину опорной пластины. Размеры заглубления составляют не менее 0,5 м. Они могут быть больше, но не меньше. После заливки фундамента потребуется 1-2 недели чтобы дать материалу застыть.

Каркас и обрешетка

На следующем этапе строительства арочного навеса из поликарбоната своими руками крепятся фермы, соединяющиеся в общий каркас. После устанавливаются листы поликарбоната. При их установке учтите следующие моменты:

• при нагревании листы расширяются, предусмотрите зазоры;
• для сотового карбоната требуется обработка торцов листа изоляционной лентой;
• наружная сторона покрывается защитной пленкой во избежание выцветания;
• по дуге расположите ребра жесткости.

Эксплуатация и уход

Для ухода не требуется каких-то специальных средств. Достаточно промыть поверхность тепловой водой. Используйте моющее средство. Так как поверхность легко поцарапать, воспользуйтесь губкой или мягкой тряпочкой. Чистую поверхность в обязательном порядке протирайте губкой.

Это интересно: Баня из клееного бруса своими руками: изучаем по пунктам

Навес из дерева или металла. Выбор материала: металл или дерево

Построить навес над крыльцом своими руками желают многие домовладельцы. Такое сооружение защищает от дождя и снега в плохую погоду, кроме того, его установка увеличивать долговечность рыльца, так как на нём не будет скапливаться дождевая вода.

Каждый домовладелец стремится выбрать вариант, оптимальный по стоимости и трудозатратам, и первый вопрос: что лучше – каркас из дерева или из металла? У каждого решения есть плюсы и минусы

Металл прочнее, но дерево намного проще в монтаже. Металлические каркасы необходимо соединять электросваркой, то есть придётся искать сварочный аппарат и оплачивать работу мастера. Деревянное основание для навеса легко соединить саморезами или обычными гвоздями, и с такой работой будет легко справиться самостоятельно.
Дерево – более экологичное решение. Если сам дом построен из бревна или бруса, логично возводить из дерева все пристройки на участки. В этом случае каркас из бруса станет оптимальным решением.

И тот, и другой материал требует защитной обработки. Металлические каркасы нужно грунтовать и окрашивать для защиты о коррозии, деревянные опоры нужно обработать антисептиком для предотвращения гниения. Только в этом случае можно обеспечить долговечность сооружений.

Деревянные каркасы обойдутся намного дешевле. Обрезки бруса и досок легко найти в любом частной хозяйстве, поэтому можно будет сэкономить на закупке стройматериалов.

Таким образом, металл далеко не является самым выгодным решением, и дерево ещё очень долго не сдаст свои позиции в строительстве. Деревянный каркас навеса при правильной обработке способен служить много лет, он станет хорошим украшением любого участка.

Типы и варианты деревянных навесов

Как сделать каркас навеса из дерева? Первый этап такой работы – выбор подходящей конструкции и проектировка.

Деревянный каркас навеса можно сделать в одном из следующих вариантов:

1. Прямой односкатный. Представляет собой скатную конструкцию, установленную на два или на 4 столба, обычно она пристраивается к дому.

Скат позволит избежать скопления снега на крыше, такой навес можно пристраивать как перед входом в дом, так и у стены сбоку. Скат может опираться на поперечную балку, прикреплённую к стене, это позволит уменьшить количество опор и сократить трудозатраты.

Двускатный. Он может быть прямым или арочным, у обоих вариантов есть преимущества.

Арочную основу для навеса трудно сделать самостоятельно, но можно изготовить её из толстой фанеры или заказать в столярной мастерской. Преимущества такого решения в том, что снег и дождевая вода будут сливаться по бокам навеса, не попадая на дорожку перед домом.

Купол. Это сложное архитектурное решение, расчёт которого должен проводиться исключительно профессионалами. Шатровый и купольный навес требуют большого количества материалов и точного расчёта каркаса, но они позволят по-настоящему необычно и нестандартно оформить дом.
Двускатный навес может иметь свои варианты. Если сделать скаты изогнутыми, навес можно оформить в восточном стиле. Это выглядит интересно, и дом получит нестандартное полезное украшение.

Чертежи навесов из поликарбоната своими руками

Чтобы изготовление, сборка и установка конструкции осуществлялась без каких-либо неожиданных сложностей, следует разработать своими руками чертеж навеса из поликарбоната. Это позволит правильно подготовить все элементы каркаса и избежать возможного перерасхода материалов. Эскизы будущей постройки должны учитывать конструктивные особенности выбранной формы навеса. Если есть возможность, то параметры примыкающего сооружения выбирают такими, чтобы при нарезке труб и раскрое пластика оставалось как можно меньше отходов.

Чертеж каркаса для навеса арочной формы

Если выбрана арочная конструкция, каркас которой выполняется из профильной трубы, необходимо наличие специального оборудования для изгиба труб. Такой инструмент имеется под рукой не у каждого, но, даже при наличии трубогиба, довольно сложно придать материалу правильный по форме изгиб.

Раскрой поликарбоната для полукруглой конструкции также сопряжен с некоторыми сложностями. Поэтому для работы, выполняемой самостоятельно, рекомендуется остановить выбор на односкатном навесе из поликарбоната. Для каркаса данной конструкции гораздо легче рассчитать количество профильной трубы и вырезать необходимые по размеру листы поликарбоната.

3D-проект навеса с крышей из поликарбоната

Современное решение навеса, пристроенного к стене дома

При покрытии кровли поликарбонатом следует учитывать особенности монтажа этого материала:

типовые панели поликарбоната выпускаются длиной 6 или 12 м и шириной 2,1 м. Ориентируясь по этим параметрам, рассчитывают габариты сооружения, что позволяет получить как можно меньше отходов;соединение панелей между собой осуществляют с помощью торцевых профилей (длина их 6 м), которые можно подобрать в цвет поликарбоната. Они надежно крепятся и не требуют дополнительной фиксации;

Чертеж навеса с крышей из поликарбоната

длина торцевого профиля, закрывающего конечный срез, составляет 2,1 м;для покрытия полукруглых кровель лист поликарбоната располагают таким образом, чтобы изгиб был в поперечном направлении воздушных каналов;расположение листов сотового поликарбоната должно быть таким, чтобы обеспечивать беспрепятственный вывод конденсата из внутренних каналов. В противном случае соты внутри пластика заплесневеют, что повлияет на светопропускные качества;

Навес с односкатной крышей является самым простым вариантом для строительства своими руками

в скатных конструкциях навесов верхний торец ячеистого поликарбоната закрывается сплошной самоклеящейся лентой во избежания попадания влаги, пыли, насекомых. Нижний торец обрабатывается перфорированной лентой, что дает возможность влаге выводиться наружу. В арочных навесах в обоих торцах используется лента с микроперфорацией;

Чертеж каркаса для навеса с односкатной крышей

монтажные отверстия создаются незначительно большим диаметром, что позволит поликарбонату свободно расширяться или сжиматься в зависимости от температурного воздействия. Не следует делать отверстия слишком большими;при монтаже панелей используют саморезы с термошайбами, которые подбираются в цвет поликарбоната.

Пример чертежа навеса из поликарбоната

Проектом также предусматривается толщина поликарбоната, соответствующая выбранной конструкции:

навесы внушительных размеров с наклонной формой — листы толщиной 10 мм;арочные и полукруглые навесы — подойдет панель в 8 мм;

Навес, примыкающий к стене дома, с покрытием из поликарбоната

для примыкающих навесов односкатной конструкции с пологим уклоном выбирают поликарбонат с толщиной листа 16 мм, способный выдерживать возможную снеговую нагрузку в зимний период.

Все эти нюансы следует брать в расчет до монтажа навеса из поликарбоната к частному дому своими руками. Фото выполненных самостоятельно конструкций послужит примером для изготовления своего уникального сооружения.

Схема устройства навеса, примыкающего к частному дому

Площадка

Строительство начинают с подготовки участка, на этом этапе выполняют следующие действия:

1. расчищают территорию, удаляя растительность и мусор. Если навес предназначен для защиты места отдыха или мангала, мелкую траву оставляют;
2. особо выдающиеся бугры и впадины, соответственно, срезают или засыпают;
3. если площадку под навесом предполагается забетонировать, засыпать щебнем или обложить тротуарной плиткой, срезают верхний слой почвы на глубину в 10 – 15 см. Он содержит семена растений, они пробивались бы сквозь покрытие;
4. выполняют разметку, отмечая местоположение опор. Число опор и шаг между ними определяются расчетом на этапе проектирования. В результате нанесения разметки, на грунте должны появиться очертания прямоугольника. Чтобы убедиться, что фигура вычерчена без перекосов (ввиду больших габаритов это вполне вероятно), замеряют длины диагоналей: у прямоугольника они равны;
5. в местах установки опор делают выемки глубиной, превышающей отметку промерзания грунта на 10 – 15 см. При меньшем заглублении промерзший грунт зимой выдавит стойки (сила морозного пучения).

Выемки меньшей глубины допускается выполнять только в каменистых и песчаных грунтах, обладающих дренирующими свойствами.
