Армопояс из кирпича – технология изготовления: Инструкции

Армопояс из кирпича — PROКирпич

Армированный пояс (армопояс) представляет собой замкнутую усиленную конструкцию, повторяющую очертание стен здания и блокирующую их деформацию в результате перераспределения нагрузок. То есть, армопояс позволяет избежать образования трещин от воздействия неблагоприятных погодных условий, при усадке дома, оседании почвы и т.п. Усиление можно сделать железобетонным или из кирпича. Особую актуальность армопояс приобретает при возведении домов из стройматериалов, не обладающих устойчивостью к деформациям.

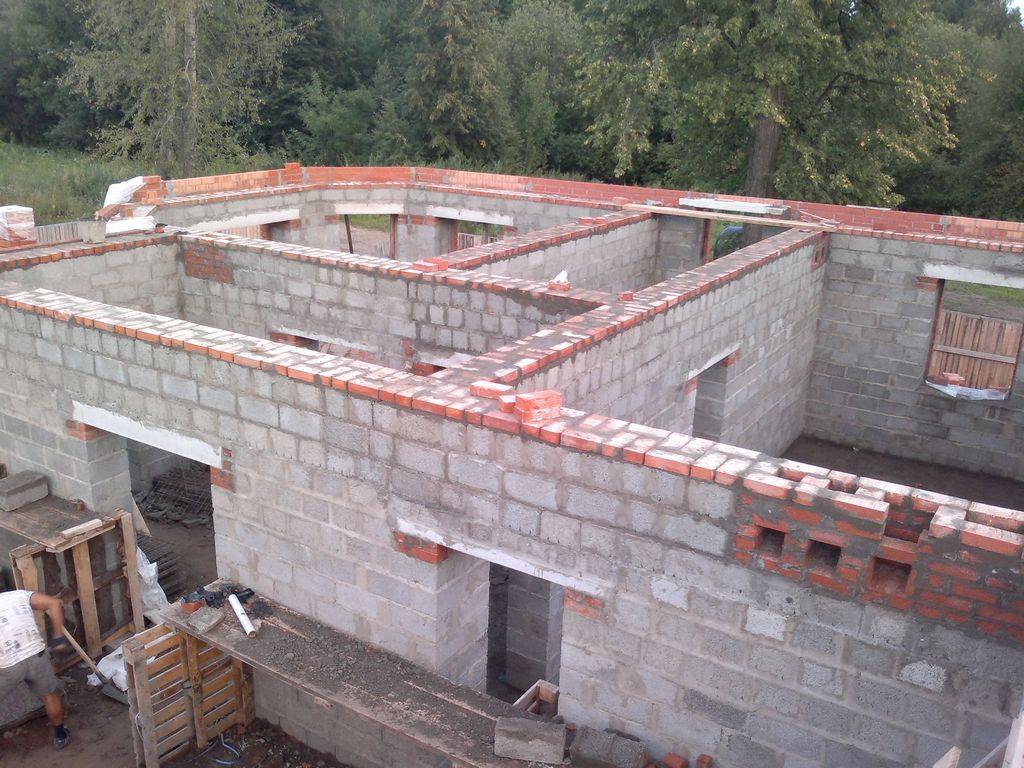

Армопояс из кирпича – это обычная кладка, усиленная арматурой. Такой подход на первый взгляд проще, чем заливать полноценный монолитный армопояс из бетона с арматурой. Однако достаточно ли такого подхода? Заменит ли такая армированная кладка полноценный армопояс? Для начала давайте разберёмся какие бывают виды армпоясов и какие функции на них возложены.

обеспечивает равномерное распределение нагрузок;
предупреждает образование трещин;
способствует выравниванию кирпичной кладки;
сохранение целостности конструкции при усадке дома.

Виды армированных поясов

Принято выделять 4 вида армированных поясов.

Ростверк.

Ростверк — это нижний, подфундаментный армопояс, являющийся залогом прочности всего здания. Кроме того, он может связывать сваи столбчатого и свайного фундамента. Высота ростверка — от 30 до 50 см, ширина — 70 — 120 см. Для изготовления используется арматура толщиной 12 — 14 мм. Для большей надежности и долговечности, бетон должен покрывать арматурный каркас на 5 см с каждой стороны.

Цокольный армопояс

Его укладывают по всему периметру внешних стен. В том случае, если перекрытием служат плиты, его рекомендуется делать и по всем несущим стенам. Основная функция цокольного армопояса — распределение нагрузок на фундамент. Используется сеточная арматура высотой 20 — 40 см;

Межэтажный (разгрузочный) пояс

Его  сооружается для укрепления и стягивания стен, а также для предотвращения образования трещин. Кроме того, он воспринимает и распределяет нагрузку всей конструкции. Укладывают на все несущие стены;

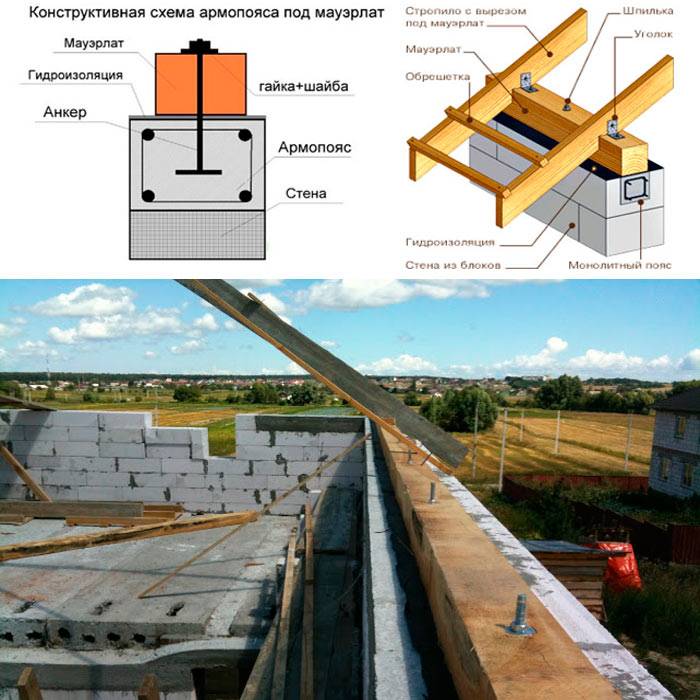

Армопояс под мауэрлат

Армопояс под мауэрлат — выполняет ряд полезных функций: позволяет надежно закрепить сам мауэрлат, распределяет нагрузку от крыши, фронтонов, стропильной системы, выравнивает горизонталь всей возводимой конструкции. Монтируется по периметру внешних стен, в некоторых случаях (при наклонных стропилах) — на среднюю несущую стену. При создании арматурного каркаса шпильки выводят над ним. На конце прутьев делается резьба, а в мауэрлате соответствующие отверстия. После того, как залитый бетон затвердеет и наберет прочности — на шпильки устанавливается мауэрлат и фиксируется болтами.

При изготовлении армопояса особые требования предъявляются к качеству бетона. Рекомендуется использовать цемент марки не ниже М200. Заливку бетонной смесью производят одним разом, что позволят ему равномерно застывать, хорошо схватываться. Для более высокой прочности бетон периодически смачивают.

Стоит ли делать армпояс из кирпича?

Так стоит ли рисковать и вместо полноценного армопояса из бетона и арматуры делать армпояс из кирпича? На наш взгляд — нет! Кирпичная кладка лишь немного прочнее кладки из блоков, даже если она армирована. Два или три ряда кирпичей не смогут равномерно распределять всю нагрузку по стен. Это приведёт к тому, что некоторые фрагменты и участки кирпичной кладки будут испытывать повышенное давление, по сравнению с остальной стеной, а это опасно появлением трещин и даже полным разрушением стены. Поэтому правильно будет не рисковать, и сделать полноценное усиление армопоясом из железобетона.

Высота и толщина армопояса

При создании армированного пояса квадратного сечения обычно его высота равна его же толщине. Прямоугольные конструкции предполагают, что высота превышает ширину в 1.6 раза.

Ростверк должен быть высотой 30-50 сантиметров, для мягкого неустойчивого грунта увеличивают до 80 сантиметров, иногда до 100. Высота армопояса под плиты перекрытия цокольного типа должна составлять 20-40 сантиметров, межэтажного – около 40 сантиметров.

Толщина упрочняющего контура должна быть равной ширине несущих стен сооружения. Хотя, в некоторых случаях технология позволяет уменьшать толщину пояса, беря 0.7-0.8 толщины стен (если в строительстве зданий используются толстые легкие блоки).

Создание с использованием опалубки

Опалубка для армопояса представляет собой каркас из деревянных составляющих. Он делается из обрезок досок, которые скреплены между собой по внешней стороне. Когда выполняется полная сборка опалубки, нижняя часть закрепляется саморезами к стене, а верхняя при помощи поперечных досочных стяжек с промежутками от 1,8 до 2 метров. Стяжка требуется для того, чтобы придать надежности конструкции, в противном же случае при заливке бетона она может быть раздавлена или деформирована.

Инструменты и материалы

Заранее перед началом возведения конструкции постарайтесь побеспокоиться о покупке всех требуемых строительных материалов:

1. Обрезные доски, минимально допустимая толщина 3 см и деревянный брус 40*40 для того, чтобы сделать опалубку.
2. Гвозди, чтобы прикреплять досочную конструкцию к стене.
3. Гибкая проволока, чтобы сооружение было жестким.
4. Стержни арматуры, диаметр которых должен быть 1,2 см.
5. В качестве материала утепления использовать пенополистирол.

Технология сооружения

Процесс подразумевает выполнение работ в несколько шагов:

• Подготовьте деревянные щиты.
• Проложите слой полистирола между деревянным щитом и стеной дома для утепления.
• Прикрепите конструкцию к стене при помощи длинных гвоздей или саморезов.
• Выполните  дополнительное крепление деревянной конструкции с использованием проволоки и саморезов.
• Соберите арматурный каркас. Для начала следует выполнить укладку арматурных штырей внутри деревянного щита. Для соединения арматуры в каркас используйте гибкую проволоку. Не советуем проводить крепление арматуры при помощи сварки, так как материал может начать ржаветь внутри бетона.
• Заливка раствором цемента.

Как видите, всего 6 шагов и армопояс готов.

Армирование

Армирование выполняется из арматурных прутьев с диаметром от 0,8 до 1,2 см. Процесс заключается в следующем:

1. Горизонтальная укладка прутьев.
2. Скрепление прутьев внахлест при помощи гибкой вязальной проволоки по всему периметру стен.
3. Обвязывание стыков кольцами из проволоки, диаметр которой должен быть 0.6 см.

Вязка арматурных прутьев должна быть выполнена на самой опалубке. В готовом виде каркас из арматуры достаточно тяжелый. При выполнении раздельной сборки конструкции ее будет сложно поднять и уж тем более разместить. Между каркасом и газобетонными блоками армированного пояса советуем прокладывать слой кирпича или камня.

Заливка бетона

При покупке сухой бетонной смеси обращайте внимание на маркировку, так как она должна быть не ниже, чем М200. Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:

Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:

• Щебенка – 2,4 меры.
• Цемента – 0,5 меры.
• Песок – 1,4 меры.

Чтобы плотность состава была выше, можно заменить щебень на гравий. После того, как сухие элементы будут перемешаны, следует начать добавлять немного воды порциями, причем ее количество должно быть 20% от общей массы смеси.

В технологии заливки бетоном есть определенные нормы работ, которые следует выполнять для того, чтобы получить желаемый функциональный результат:

1. Заливку следует выполнять за один цикл и ни в коем случае не прерываться, а также не допускать частичного засыхания слоя бетона.
2. Также постарайтесь избегать в растворе для заливки любых пустот и пузырьков, так как в будущем они могут уменьшить характеристики прочности конструкции.
3. После выполнения заливки советуем выполнить уплотнение бетона при использовании перфоратора с особой насадкой. Еще для того чтобы ликвидировать пустоты в растворе, используют специальную вибровочную машинку, а если ее нет, вам придется удалить все пузырьки воздуха путем проштыковывания раствора при помощи арматуры.

Классификация и назначение

Ответить на вопрос, что такое армопояс и зачем он требуется, поможет информация о видах контуров усиления. Устойчивость строения обеспечивают следующие виды поясов разгрузки:

Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта

• базовый разгрузочный пояс, который, согласно строительной терминологии, называется ростверком, бетонируется при формировании фундамента ленточного типа. Бетонный пояс, усиленный арматурным каркасом, повторяет расположение капитальных стен. Конструкция воспринимает значительные усилия от массы строения и реакции почвы;
• цокольная окантовка – второй уровень усиления, расположенный над фундаментом. Ширина контура соответствует толщине стен, позволяет пропорционально распределить усилия, действующие на основание. Конструктивные особенности пояса, расположенного между фундаментом и капитальными стенами, предусматриваются проектом здания;
• третий разгрузочный контур размещается между верхним уровнем стен здания и расположенными между этажами плитами перекрытия. Цельная армированная конструкция пояса обеспечивает неподвижность несущих стен и затрудняет образование трещин. Пояс обеспечивает пропорциональное распределение нагрузок, действующих от межэтажных плит на контур здания. Он снижает вероятность деформаций в зоне проемов;
• последний разгрузочный пояс располагается под крышей здания, является основой для мауэрлата. Крепление стропильной системы, состоящей из параллельно расположенных кровельных балок, производится анкерными элементами на заключительном уровне усиления здания. Замкнутый бетонный контур компенсирует нагрузки, создаваемые кровлей, которая воспринимает массу снежного покрова, осадки, ветровые нагрузки.

Освоив технологию, изучив, как сделать армопояс, можно создать прочный бетонный контур по периметру здания, обеспечивающий надежную защиту от деформаций, вызывающих появление трещин и нарушение целостности строения.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден

Виды поясов

Пояс с армированием возводится на различных уровнях стен здания. Место расположения определяет вид армопояса и его функциональные особенности:

• Кирпичный пояс применяется на всех уровнях стены, за исключением ростверка, — здесь предпочтительнее использовать монолит.
• В цокольной части стены кирпич используется лишь при устройстве пояса по фундаментным железобетонным блокам. В этом варианте кирпичная кладка служит для выравнивания основания под единую отметку либо выполняет роль несъёмной опалубки под заливку монолитом.
• Разгрузочный пояс под плиты перекрытия воспринимает их вес, обеспечивая жёсткость стеновой коробки здания в 2 – 3 этажа. Кирпич под облегчённые плиты перекрытия, – оптимальный вариант армопояса.
• Кирпичный армопояс под мауэрлат обеспечивает сохранность стен при точечных нагрузках от балок кровельной системы. Брус мауэрлата, прикреплённый непосредственно к газобетонным стенам с помощью шпилек либо способом химического анкерования, — ненадёжная конструкция. Армопояс в этом случае служит опорой крыши с надёжной фиксацией анкерами, заложенными в кирпичной кладке.

Армопояс, монолитный пояс

Уроки по LIRA SAPR. Жмите>>>

Армопояс – конструктивный элемент здания, устраиваемый в уровне верха стен, под плитами перекрытия. Назначение армопояса – обеспечение совместной работы конструкций здания при неравномерных деформациях материалов стен. Также арматурный пояс обеспечивает надёжную связь между стенами здания. Обеспечение такой связи необходимо, т. к. кирпичная кладка является анизотропным материалом (тоже самое можно сказать про кладку из газоблоков, пенопблоков, керамзитоблоков и т. д.), который не может одинаково работать на сжатие и растяжение.

Следует чётко различать понятия армопояс (армошов), армокирпичный пояс, монолитный пояс. Армошов представляет собой арматурные стержни, расположенные в один ряд, защищённые слоем ц. п. раствора. Толщина такого армошва (армопояса) как правило достигает 30 мм. Такой конструктивный элемент укладывается поверху стен, под опорой плит перекрытия. Данный вид армопояса следует предусматривать на первом и последнем этаже здания, а также через пять этажей на протяжении всей высоты здания.

Армокирпичный пояс – конструктивное включение в кирпичной кладке из монолитного железобетона. Характерные особенности армокирпичного пояса таковы: устраивается в торцах плит перекрытий и не на всю ширину стены. Между торцами плит перекрытия и по периметру здания устанавливаются арматурные каркасы и обетонируются.

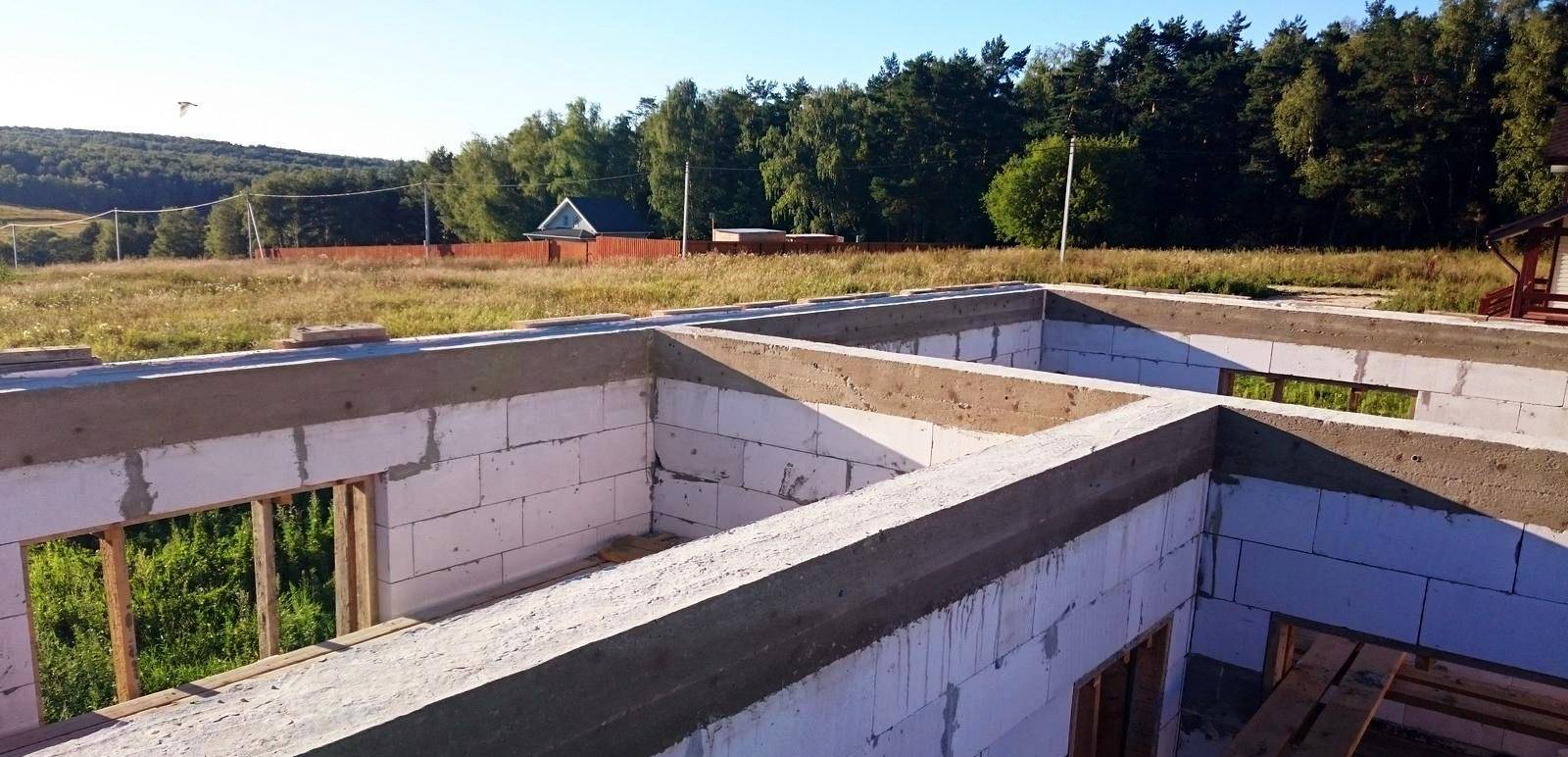

Монолитный железобетонный пояс. Этот конструктивный элемент по конфигурации и расположению напоминает армопояс (армошов), но, в отличие от него, армируется не одним рядом арматурных стрежней, а несколькими рядами, как привило двумя, и имеет высоту 15 см и более. Функциональное преимущество монолитного пояса заключается в распределении нагрузки от плит перекрытия на стены здания, т. е. несущие и ненесущие стены становятся загружены примерно одинаково и, благодаря этому, дают примерно равную нагрузку на фундамент, а также имеют меньшую разницу в деформациях под нагрузкой, чем стены без монолитного пояса

Монолитный пояс очень важно устраивать при строительстве дома из газобетонных блоков. В малоэтажном строительстве на монолитный пояс устанавливается мауэрлат стропильной крыши. Также, помимо равномерного распределения нагрузка между разными стенами, монолитный пояс предохраняет стены от воздействия местного сжатия под опорами плит перекрытий (смятия), это очень актуально при строительстве дома из газобетонных и арболитовых блоков

Также, помимо равномерного распределения нагрузка между разными стенами, монолитный пояс предохраняет стены от воздействия местного сжатия под опорами плит перекрытий (смятия), это очень актуально при строительстве дома из газобетонных и арболитовых блоков.

Довольно распространённым конструктивным решением является использование монолитного пояса как перемычки над оконным или дверным проёмом. В этом случае монолитный пояс рассчитывается как балка на двух опорах (обычный армопояс работать как перемычка не сможет). Балка в общем случае представляется жёстко защемлённой на концах, однако принятые решения в расчётной схеме нужно ещё обеспечить конструктивно. Если проём находится в середине протяжённой стены, вдоль которой идёт монолитный пояс, то расчётная схема жёстко защемлённой балки будет обеспечена. Однако, если проём расположен слишком близко к краю стены, и имеет большую ширину (примерно 10-15*Н, где Н – высота монолитного пояса), то в этом случае стоит рассчитать его, как шарнирно опертую балку. Жёстко закрепить монолитный пояс в кирпичной кладке конечно можно, но это потребует ряда конструктивных расчётов и конструктивных мероприятий при строительстве, так что лучше для усиления монолитного пояса установить по его граням металлические швеллеры над проёмом, которые, кстати, послужат и несъёмной опалубкой.

В общем случае расчёт армопояса выполняется на действие нагрузок от неравномерных осадок здания. Арматурный пояс должен предотвратить поворот одной части здания относительно другой или её параллельно смещение при неравномерных осадках.

При устройстве арматурных и монолитных поясов на кирпичных стенах возникает вопрос об устройстве вентиляционных каналов, которые будут пересекать армопояс насквозь. Такие решения очень распространены в практике проектирования, так что при сохранении целостности рабочей арматуры (или части продольных стержней) в месте устройства вентканала, работа арматурного пояса не будет нарушена.

Разновидности крепления

Установка опорного бруса в конструкцию кровли выполняются с помощью анкерных болтов, стальных нагелей, проволочных хомутов. В углах здания конструкцию крепят уголками, металлическими пластинами или коваными скобами.

Стыковку профилей выполняют с косым или прямым срезом (замком). Второй способ более продуктивный — он обеспечивает хорошую устойчивость при вертикальных и боковых нагрузках. Бруски крепятся с помощью болтовых соединений или саморезами через перфорированный металлический профиль. Устройство стыковочных швов не допускается в местах опирания стропильных ног.

Мауэрлат размещают по центру стены и на 100-150 мм выше чердачного перекрытия. Под брус укладывают несколько слоев гидроизоляционного материала (рубероид, изол и др.). Каждая секция основания должна быть соединена с двумя соседними отрезками пластинами или коваными скобами.

Мауэрлат на газобетон без армопояса

Крепление мауэрлата к газоблоку без армопояса можно выполнять всеми доступными приспособлениями:

• анкерами (химическим и стальным);
• проволочными хомутами;
• металлическими шпильками;
• коваными скобами.

Схема крепления без армопояса.

Монтаж бруса с помощью анкеров, механических или химических, возможен только при устройстве стен из полнотелых блоков.

Для крепления мауэрлата с помощью скоб в кладку чуть выше перекрытия необходимо вставлять деревянные пробки. Скобы одним концом вбиваются в бруски на стенах, вторым — заколачиваются в середину несущего профиля.

Крепление стальной проволокой

Крепление основания кровли с помощью проволочных хомутов может производиться на края стены как с армопоясом, так и без него. В первом случае заготовки цепляются за продольные стержни арматуры, во втором — заводятся в кладку. Для изготовления соединительных элементов применяется отожженная стальная проволока диаметром 4-6 мм.

Применение проволоки для крепления.

Детали устанавливают по всему периметру здания с интервалом 50-70 см. Выступающие над брусом отрезки должны быть не менее 30-50 см. После укладки мауэрлата концы петель увязываются между собой и вращательными движениями при помощи монтировки или лома плотно прижимаются к профилю.

Крепление анкерными болтами

Анкерные болты обеспечивают прочное соединение конструкции с основанием. Они препятствуют горизонтальному смещению профиля, что способствует равномерной передаче усилий распора стропил на ограждающие конструкции.

Для крепления мауэрлата обозначенным способом в кладке или армопоясе сверлятся отверстия диаметром чуть больше, чем размеры распорного элемента. В них вставляются резьбовые муфты.

В теле бруса делаются выборки, соосные отверстиям в поясе. Сверху накладывают профиль и через него пропускают болты анкера. Гаечным ключом затягивают соединение. Таким образом происходит крепление мауэрлата к основанию несущих конструкций.

Химический анкер

Альтернативой механическому креплению может служить система адгезионного монтажа. Анкер состоит из композитного химического состава, металлического стержня с резьбой, шайбы и гайки.

Установка крепежа начинается с высверливания в теле армопояса конических или цилиндрических отверстий. Затем при помощи специального инструмента для емкостей с инъекционными смесями раствор выдавливают в подготовленные выборки.

Крепление химическим анкером.

Выполняют укладку мауэрлата. Через брус насквозь вставляют стальные шпильки.

После отвердения клеевого состава (30-40 минут) узел готов к эксплуатации: на стержни надевают шайбы, накручивают гайки и уплотняют мауэрлат по всему периметру здания.

В целях повышения прочности соединения в комплекте со стальными шпильками могут использоваться металлические или полимерные резьбовые муфты.

В каких случаях нужен армопояс?

Для стен

Усиление стен армированным поясом требуется не всегда. Поэтому не нужно зря тратить деньги на его устройство в следующих случаях:

• под подошвой фундамента залегает прочный грунт (скальный, крупнообломочный или крупный песок, не насыщенный водой);
• стены возводятся из кирпича;
• строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или ячеистых блоков (пено или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от междуэтажных плит перекрытия. Армопояс исключает риск деформирования стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не меньше 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянная балка, на которую опираются стропила, называется мауэрлатом. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепление мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетоне, пенобетоне и керамзитовых блоках анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон – экономичный, но не стойкий к подвижкам грунта материал, поэтому армирование ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Под какие виды междуэтажных перекрытий нужен армопояс?

Под панели, которые опираются на керамзитобетонные блоки, газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Под монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянное перекрытие этажа заливается. Однако,  в этом случае усиление требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для повышения пространственной жесткости коробки здания.

Пошаговая технология создания

Такой армопояс поднимают высотой от 4 до 7 рядков и с шириной газобетонной стенки с помощью железной сетки-матрицы 30 или 40 мм либо арматурой D=5 мм.Технология кладки соответствует обычным кирпичным стенкам со смещением швов на одну треть длины и тычковой перевязкой 3-го ряда.

Если армирующий защитный пояс для газоблочных стен становится опорной конструкцией для мауэрлата, в него замуровывают вертикальную штыревую арматуру с резьбой D 12/ 16 мм, через 1,5 м и с глубиной по размеру бруса и в 2 раза подлиннее освобожденного конца под крепление мауэрлата.

Армоконтур под кровлей исполняет разгрузочную функцию и становится прочной опорой для мауэрлатного бруса. В том случае, когда проектом предусмотрена установка облегченных плит потребует выполнить кирпичный армопояс и на внутренних, и на несущих стеновых конструкций, поскольку именно они будут испытывать нагрузки.

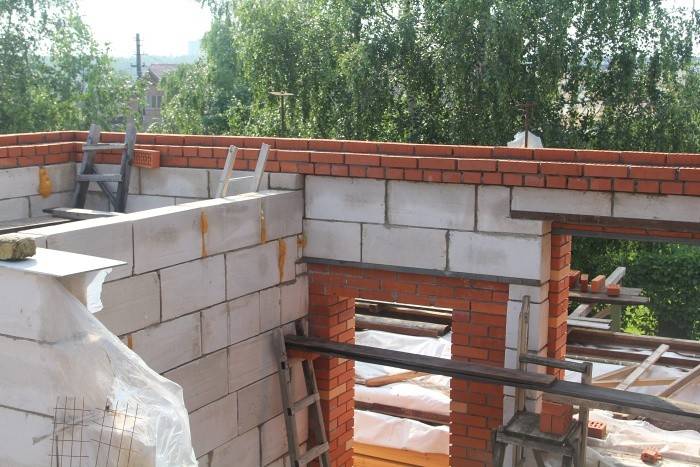

Базовые этапы укладки кирпичного армопояса на газобетоне:

1. Первый ряд укладывают с применением раствора прямо на газобетонный слой. При стандартной стене 300 мм, кладку производят в 2 кирпича, при этом заполняя промежутки доборными кусками.
2. Выполняют установку армосетки по всему контуру пояса.
3. Укладывают 2-й ряд по аналогичной схеме с дальнейшим укреплением.
4. 3 ряд — тычковый, его выполняют с ориентацией на внутреннюю поверхность стенки. Сохранившийся наружный зазор заполняют или четвертинками, или кусочками утеплителя, например, базальтовой ваты, в случаях если параллельно устанавливается теплозащитный вентилируемый фасад.
5. Под верхний ряд блоков, когда будет установлен пояс под перекрытия, прокладывают арматурные стержни в штробах, что усилит по жесткости стеновые конструкцию и защитит их от деформационных трещин. Армосетку для антикоррозионной защиты закрывают слоем укладочного раствора, а если она изготовлена из черного металла, то предварительно ее также окрашивают.
6. После окончания процесса схватывания раствора, размещают рубероид либо толь в 2 слоя. Это необходимо выполнить, чтобы обеспечить гидроизоляцию важных элементов и защитить брус и кирпич армопояса от накопления конденсата.
7. Дальше обозначается точки для прикрепления мауэрлата, устанавливают шпильки и закрепляют его на армопоясе гайками с широкими шайбами.
8. Армопояс обязательно утепляют, поскольку кирпич имеет более высокие показатели по теплопроводности, чем газобетон, в этой комбинации он превращается в устойчивые «мостики холода» в стеновой конструкции дома, что увеличивает отвод тепла от его внутренних помещений.

Опалубка для армопояса

Для устройства опалубки, обязательной при заливке бетонного армопояса, можно использовать:

• заводские конструкции (предлагаются в аренду многими строительными компаниями);
• полистирол (пенопласт мелкой пористости);
• щитовую сборную опалубку из досок, влагостойкой фанеры или ОСБ.

Рекомендуем к прочтению

Конструкция самих стен на это не рассчитана, особенно если они сделаны из газобетонных блоков. Вместо этого в местах расположения перекрытий устраивается железобетонный армопояс, который связывает в монолитное кольцо все несущие стены.

Подробнее

Учитывая, что заливка армопояса должна быть равномерной и выполняться одномоментно по всему периметру конструкции стен дома, опалубка также должна быть смонтирована заранее на всем объекте.

Следует обратить внимание, что верхняя часть опалубки должна обеспечивать идеально горизонтальное положение армопоясу (это особенно важно, когда требуется скорректировать огрехи кладки стен). Поэтому при устройстве опалубки под бетонирование армопояса следует использовать водяной уровень

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Общие сведения

Газобетон – это великолепная альтернатива обычному кирпичу. Но, к несчастью, по показателям прочности газобетонные блоки хуже кирпичей, так как материал плохо удерживает на поверхности элементы крепежа. Кладка из блоков газобетона имеет свои интересные особенности:

1. Возведение стен должно быть осуществлено на надежном фундаменте.
2. При рабочем процессе следует регулярно проверять ровность конструкции.
3. По общему периметру постройки следует укрепить стены армированным поясом, который сделан из железобетона.

При проведении работ строительного характера с нарушением технологических правил может начаться растрескивание блоков из-за большого давления кровли.

Для того чтобы обеспечивать функциональный армопояс, его структура обязательно должна соответствовать следующим характеристикам:

• Быть в кольцевом стиле.
• Быть непрерывной.
• Быть замкнутой.

Основными компонентами армопояса является бетонная смесь, каркас из арматуры и блоки (или опалубка). Предназначение конструкции заключается в:

• Защите стен и основания здания от трещин.
• Распределении нагрузки от кровли и дополнительных этажей на стены, придание им прочности.
• Увеличении жесткости здания.

Такая конструкция помогает обеспечивать надежность и прочность несущей стены, а также увеличивать сопротивление здания воздействиям ветра, сейсмических колебаний, температурных перепадов, усадке земли и самого здания.

Размеры

Размеры армпопояса из кирпича будут зависеть от конструктивных особенностей материала, к которому будет производиться крепление. Стены бывает наружной и внутренней.

Для отдельных категорий строители рассматривают определенные требования, которые относятся к размерам сооружения.

1. Внутренняя конструкция обязательно должна быть укреплена армопоясом, который имеет такие показатели значения ширины, которые соответствуют толщине стены.
2. Если речь идет об укреплении дома с наружной стороны, ширина пояса обязательно должна соответствовать ширине стены без учета опалубки и утеплителя.
3. Минимальная величина высоты сооружения должна быть 15 см,  и этот показатель не может быть больше, чем ширина стены.

Варианты изготовления

Установить армопояс для стен, которые построены из газобетона, вполне возможно, и для этого есть несколько способов:

1. При использовании деревянной опалубки.
2. При использовании доборных блоков.

Если сравнивать оба эти метода, следует отметить, что оборудование стен при помощи армопояса с деревянной опалубкой сложнее осуществить с технологической точки зрения. Второй способ, в котором предлагается использовать доборные блоки, в разы проще, но тогда придется вкладывать больше количество средств, так как вы будете использовать дорогостоящий строительный материал.

Разгрузочный пояс не прокладывается, если:

1. У вас цельная железобетонная конструкция.
2. У вас деревянные перекрытия и они опираются на блоки.
