Защита стен бани от жара печи: правила устройства защитных экранов и обшивок

Экранирование печей

Обеспечить защиту от теплоизлучения можно и экраном вокруг или около печи. Изоляция бывает кирпичной и металлической.

Кирпичное экранирование

Кирпичом можно защитить как одну из печных сторон, так и все три – боковые и тыльную. В последнем случае формируют, по сути, кирпичный кожух.

Кирпич кладут, соблюдая дистанцию между печными стенками. Рекомендуемое расстояние – 5-10 см. Приблизительная схема устройства защиты:

  • вентиляционный зазор – 5-10 см;
  • кирпич – 6-12 см (в зависимости от формата кладки);
  • вентиляционный зазор – 5-10 см;
  • печь.

Рисунок 6. Кирпичное экранирование

В качестве экрана обычно применяют шамотный кирпич. Его отличают оптимальные тепловые характеристики. Желательно класть в полкирпича (12 см), но если увеличить интервалы между стенами и печью, допускается кладка в четверть кирпича. Шамот кладут на глиняный (или цементно-глиняный) раствор или на специальную жаростойкую кладочную смесь.

Внизу экрана формируют конвекционные отверстия. Иногда их делают и в других зонах экранирующей стенки. Для регуляции циркуляции воздуха отверстия делают с дверцами.

Металлическое экранирование

Это самый популярный вариант, для которого характерна доступность и быстрое исполнение. В металле возникает необходимость, если фабричные печи изначально не оборудованы термозащитой.

Чаще всего роль изоляции в баньках играют чугунные или стальные листы. Их монтируют вокруг очага, соблюдая дистанцию в пределах 1-5 см. Если теплоизоляция заводской печи в бане отсутствует, очаг оборудуют либо передними, либо боковыми листами. Тип экрана зависит от месторасположения и конструкции печи.

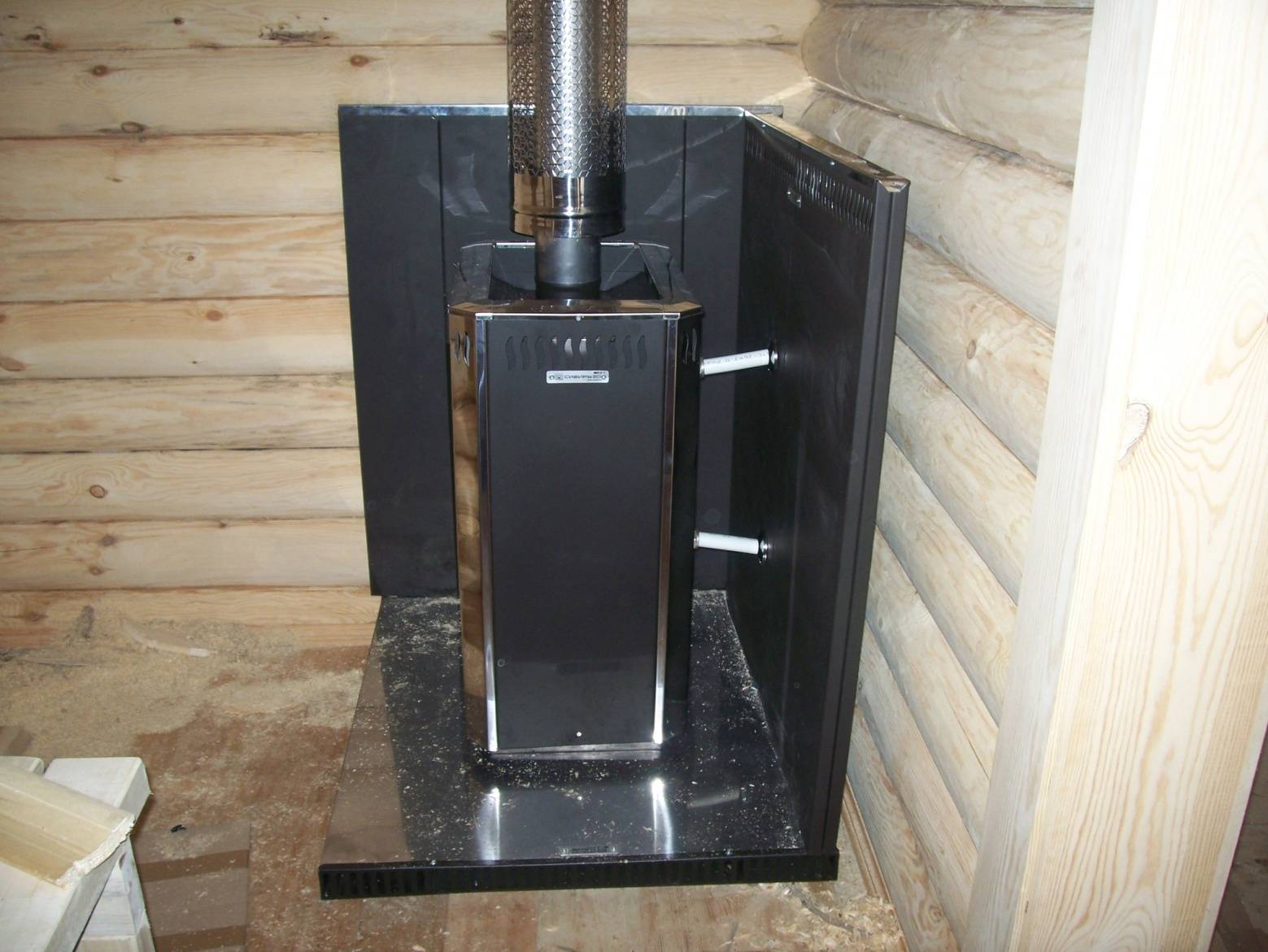

Рисунок 7. Металлический печной экран

Подобное экранирование даёт возможность снизить температуру печной поверхности до 100 градусов и ниже. Это, в свою очередь, позволяет уменьшить нормативную дистанцию между источником тепла и противоположной стеной вдвое – до полуметра.

Обкладка печи кирпичом

Мастера утверждают — печку надо обкладывать в полкирпича. Это оптимальное решение. Можно делать и в кирпич, но прогреваться он будет дольше. Кладка делается так, чтобы обязательно была перевязка кирпича. Каждый верхний должен лежать на двух нижних, перекрывая их вертикальный стык посередине своей длины. Тот же порядок соблюдается при перевязке углов.

Если есть сомнения в фундаменте, можно подстраховаться для прочности кладки, арматурной сеткой. Только заранее нарежьте куски нужного размера. Её укладывают на поверхность каждого нового ряда, но так, чтобы она не выступала за пределы кладки.

Печь обкладывается по рядам. Вначале каждый кирпич выкладывается насухо. В этом процессе делается подгонка (подрезка, стесывание), таким образом, чтоб вертикальные зазоры были в пределах 5-10 мм и обеспечивали ровность наружного ряда, вертикальность углов и симметрию дымовых и вентиляционных каналов.

Каждый кирпич пронумеровывается и формируется порядковая схема будущей кладки. После нумерации и подгонки, керамические кирпичи вымачивают в обычной воде. Это делается, пока не прекратится выделение пузырьков воздуха. После чего приступают к кладке.

Шамотный кирпич, окунают воду на мгновение. Здесь задача не увлажнить, а смыть с поверхности пыль. Укладывать его надо быстро, поскольку шамот быстро впитывает влагу раствора. Во время работ используется отвес и строительный уровень.

Преимущества использования металлической печи в бане

Сегодня металлическая печь в бане уже является стандартной комплектацией, без которой сложно представить любимую многим оздоровительную процедуру. По сравнению с другими видами печей, она обладает рядом преимуществ:

  1. Простота монтажа. Ее легко изготовить своими руками.
  2. Легкая и простая эксплуатация.
  3. Она быстро растапливается.
  4. Обладает хорошей тягой.
  5. Высокая производительность.
  6. Экономична в расходе топлива и демократична в цене.

Но для того чтобы действительно максимально оценит все эти достоинства, необходимо научиться правильно её использовать!

Печь в парилке

Никто, конечно, не поспорит, что для бани идеальной является каменная печь. Но ее нужно растапливать не менее 5 часов, чтобы она по-настоящему начала отдавать свое тепло, представьте, сколько дров уйдет за это время. А это, в свою очередь, устраивает далеко не всех. Да и цена у кирпичного сооружения будет в разы больше, чем у металлической печи, облицованной камнем.

Схема движения воздушных масс

Кроме того, для того чтобы сложить кирпичную печку для бани, нужно обладать начальными навыками и знаниями печника, так как в этой конструкции нужно учесть множество нюансов, которые незаметны, но играют решающие роли!

Кирпичная печь

Металлическую же печь можно купить в готовом варианте, а обкладка не потянет за собой больших финансовых расходов.

Даже если сама по себе металлическая печь, купленная в готовом виде в магазине уже является украшением парилки, лучше сделать вокруг нее небольшой каменный фартук. Это значительно увеличит эффективность и производительность печи. Да и людям, находящимся в непосредственной близости от металлической конструкции, будет более комфортно, ведь металл «жарит» сильнее, чем камень или кирпич!

Металлическая печь без обкладки кирпичом

Какими необходимыми параметрами должна обладать металлическая печь для бани?

  1. Она должна иметь небольшие габариты, чтобы не загромождать пространство.
  2. Не следует выбирать слишком большую мощность, так как помещение бани, как правило, небольшое. Будет сложно контролировать оптимальный температурный режим.
  3. Характеристики печи должны четко соответствовать правилам пожаробезопасности.

Кроме того, необходимо учитывать и место, где располагается печь. Согласно нормам СНиПа, металлический агрегат должен располагаться на расстояние не менее 15 см от деревянных перекрытий.

Банная печь

Наиболее оптимальным способом для топки металлической печи в бане является небольшие, но частые закладки топлива.

Как защитить стены деревянной бани

Если ваша баня кирпичная, то риск возникновения пожара, сводится к минимальному и любую печь можно установить впритык к стене. Но многие предпочитают строить деревянные бани: полезнее, комфортнее и экономнее. Но вот печь впритык к стене уже поставить нельзя, так как велика вероятность самовозгорания древесины.

Хорошая защита стен бани от печи – это создание защитного экрана. В отличие от сложных вариантов с заменой части внешней стены или выкладкой печи в середине парной, это проще и удобнее. Рассмотрим жаростойкий экран для банной печи конвекционного типа.

Жаростойкий экран для печи

Собираются металлические экраны для печи из небольших полых внутри элементов, типа коробок. Они обрамлены нержавейкой или листовым металлом, окрашенным термостойкой краской. Получается, что между двумя листами металла имеется воздушная прослойка, которая обеспечивают отличную теплоизоляцию, предохраняя деревянные стены от сильного жара. Температуры, которая устанавливается в таких случаях между экраном и несущей стеной, уже недостаточно для самовозгорания. Внизу экрана имеются отверстия, задача которых создать необходимую циркуляцию воздуха и предотвратить перегрев стальных листов.

Металлические экраны для бани из полированного металла отражают часть тепла обратно в помщение

Создать такие защитные экраны для банных печей своими руками очень просто. Самый легкий вариант – взять лист металла. Лучше, если он будет полированный – блестящие поверхности хорошо отражают тепловые лучи, т.е. получится, что часть теплового излучения будет «развернута» в помещение, а не поглотиться металлом.

Металлические экраны для бани легко сделать своими руками

Крепить металл непосредственно на деревянную стену нельзя: он нагревается сильно, а за счет высокой теплопроводности хорошо передает тепло древесине. Потому берут негорючие планки их материала с низкой теплопроводностью, прибивают/прикручивают их на стену, а к ним уже крепят металл. В результате между экраном и деревянной стеной остается воздушная прослойка. И еще один нюанс: лист располагают так, чтобы от начала металла до пола было несколько сантиметров. Тогда восходящие потоки воздуха будут обдувать экран и уносить с собой большую часть тепла.

Можно поступить по-другому: на стену уложить слой теплоизоляции (минеральную, базальтовую вату, стекловату и т.п.), а на нее крепить металл. Конвекции в этом случае не будет, но стена будет защищена от перегрева. Толщина материала зависит от характеристик выбранного теплоизолятора. Крепят его снова-таки в зависимости от вида. Если это рулонный материал, делают обрешетку,  расстояние между планками которой чуть меньше чем ширина материала. Между планками вставляют утеплитель. Он, в принципе должен хорошо держаться без дополнительного крепежа, но можно дополнительно зафиксировать его при помощи специальных дюбелей с большой шляпкой. Можно под обычный гвоздь подложить кусочек чего-то плотного, но не металлического и не пластикового. Если теплоизолятор  — минеральноватный картон или асбестовый лист, крепить его можно непосредственно к стене, а сверху уже металлический лист.

Защита стен бани от печи может быть даже украшением

Из чего еще можно сделать жаростойкий экран для печи? Хорошо смотрится и легка в уходе керамическая плитка, отлично выглядит искусственный или натуральный камень. Можно вдоль стены из дерева выложить стенку из кирпича. Желательно тогда брать тот же кирпич, что и для экрана (если делали его). Тогда общее оформление будет в одном стиле. Очень красиво выглядит облицовка из плит талькохлорита или любого другого природного камня особенно в сочетании с аналогичной облицовкой печи. Но такие экраны в банях это скорее исключение – очень уж дорог материал, чтобы украшать им баню.

Защита деревянной стены от жара печи

Деревянные бани требуют особенно внимательного соблюдения правил противопожарной безопасности при их обустройстве. Источником пожара может быть что угодно, непогашенная сигарета, выпавшие из горнила топки угольки, не прочищенный дымоход, но главным источником угрозы остается сама печь.

Поверхность печки раскаляется до 300° — 400°, жар падает на деревянные стены, что приводит к их чрезмерному прогреву и обугливанию. Остановить процесс возгорания деревянных поверхностей крайне сложно, лучший способ избежать пожара – не допустить его. Существует два по-настоящему эффективных способа изоляции поверхности деревянных стен от жара банных печей – оборудование защиты в виде экрана или возведение специальной обшивки из негорючих материалов.

Первые сведения об опасности минерала

Первые сведения о вреде асбеста для здоровья стали поступать после обследования сотрудников горнодобывающих шахт, которые тоже использовали в своей работе этот материал. У многих рабочих были выявлены различные патологии, признаки онкологических заболеваний и особенно часто проявлялись нарушения в работе бронхолегочной системы.

После многочисленных исследований Международное агентство по изучению рака в 1987 году обнародовало результат: приносит вред для здоровья асбест. Рак легких, мезотелиома, различные фиброзы, асбестозы различной степени тяжести и другие виды онкологических новообразований в организме человека появляются именно из-за воздействия амфибола.

Экранирование стен, возле которых устанавливают печи

Обычно отделка банных стен деревянная. Она подвержена возгоранию и обугливанию. В качестве термоизоляционной обшивки используют различные жаростойкие материалы.

Надёжная слоёная обшивка с небольшим эстетическим эффектом

Если эстетика облицовки на втором плане, можно сэкономить и использовать комбинацию металла и теплоизолятора. Сперва на стены крепят изолятор, а сверху монтируют металлический лист. В качестве стартового слоя можно применять:

  • плиты минерита – огнестойкие панели, рассчитанные как раз на создание защитных экранов в саунах и банях;
  • базальтовый картон – удерживая тепло и защищая от возгорания, он ещё играет роль звукоизолятора;
  • базальтовую вату – материал, характеризующийся высокой степенью огнестойкости и гигроскопичности.

Как вариант, можно использовать и листы асбеста. Но они неэкологичны – при нагреве выделяют опасные для здоровья вещества.

Рисунок 3. Простая  термообшивка

Следующий слой – лист металла. Лучше использовать нержавеющую сталь. Альтернативой может служить оцинковка. Желательно, чтобы листы были гладкими и блестящими. Зеркальная поверхность отражает инфракрасные лучи от стен. Последние возвращаются в парилку, но уже подрастеряв «жёсткость» и став заметно безопаснее для человека.

Пример подобной защитной отделки:

  • вентиляционный зазор – до 3 см;
  • теплоизолятор – до 2 см;
  • металлический лист.

При этом расстояние между изолированной стеной и печкой – минимум 40 см. Для обеспечения термозазоров утеплитель монтируют с помощью керамических втулок.

Рисунок 4. Схема расположения термоизоляционных элементов

Декоративная защитная облицовка

Использование комбинации теплоизолятора и металла отвечает функциональным потребностям, но никак не эстетическим. В дорогом банном интерьере такая связка недопустима. В этом случае роль венчающего слоя играет термостойкая керамическая плитка.

Подходящая для отделки керамика:

  • керамогранит; самый прочный и плотный вариант; материал ещё называют искусственным камнем – существует много видов, способных имитировать дерево, камень, металл и др.;
  • клинкер; популярный печной вариант, характеризующийся высокой плотностью и разнообразием оттенков;
  • терракотовая плитка; похожа на клинкер, но отличается меньшей прочностью; выполняется как в матовом, так и эмалированном формате;
  • изразцы; керамика, которой в прошлом чаще всего декорировали печи состоятельные владельцы бань; главная особенность плитки – коробчатая форма тыльной части, благодаря которой образуется высокая теплоотдача;
  • талькхлорит; плиты из горных пород; характеризуется зеленоватыми и сероватыми оттенками.

Рисунок 5. Керамическая термозащита

Термостойкую керамику укладывают на жаростойкий плиточный клей. Но и здесь без утепления не обойтись. Если плитами облицевать непосредственно деревянную стену, последняя получит солидную «порцию» тепла, а это чревато, как минимум, обугливанием. Поэтому керамика – финальный слой, под которым монтируют любой из уже известных термоматериалов. К описанным выше изоляторам можно добавить огнеупорный гипсокартон и стекломагниевый лист. Оба варианта хорошо оберегают от негативного воздействия высокой температуры, а СМЛ еще и отличается влагостойкостью.

Распространенные ошибки

Неправильное экранирование металлических печей

Во время самостоятельного создания и установки конструкции у себя дома начинающие мастера часто допускают ошибки. Среди них наиболее распространенными являются:

  • отсутствие достаточной дистанции между конструкцией и стенами парной негативно влияет на степень прочности кладки и пожаробезопасность;
  • отсутствие расстояния между стенками печи и кирпичом, что способствует нарушению воздухообмена, перегреванию защитного экрана и растрескиванию кладки;
  • плохо замешанный кладочный раствор приводит к крошению кладки, появлению трещин и образованию ненужных зазоров.

Технология создания и установки защитного экрана достаточно проста. По этой причине с ней могут справиться даже новички в строительном деле.

Нужна ли защита в вашей бане

Ограждение для печки в парилке из листа металла будет самым эффективным и простым решением для домашней бани. Целесообразнее использовать полированную панель, поскольку гладкая блестящая поверхность намного лучше отражает. Такое свойство также говорит о том, что тепло не будет накапливаться в металле, а распространится по всему помещению.

Ограждение из металла для печи в парилке необходимо прикрепить к кирпичной кладке или непосредственно к полу с помощью специальных фиксаторов или комплектующих. Процесс не займет много времени, зато вы полностью обезопасите свой отдых.

Кирпичная перегородка кладется в полкирпича. Здесь также необходимо оставить зазор между полом и первым рядом. Чаще всего его делают в виде дверцы. С ее помощью можно регулировать степень накопления жара в печи.

Начните кладку с нижнего ряда, и постепенно поднимайтесь до высоты печки. Уровень экрана должен быть выше печи на 15–20 см. Многие специалисты рекомендуют делать такую перегородку до самого потолка.

Защита стен бани от жара печи требуется не всегда. Например, вы можете предусмотреть расстояние между стеной и печью, которое позволит добиться пожарной безопасности без дополнительной защиты. Дело в том, что на некотором расстоянии ИК-лучи, излучаемые печью, начинают рассеиваться, что значительно снижает их силу воздействия на ближайшие поверхности.

Расстояние от печи до стены в бане изменяется в зависимости от типа печки:

  • 0,32 м и более – расстояние для каменной печи с кладкой в четверть кирпича;
  • 0,7 м и более – необходимое расстояние между стеной и металлической футерованной изнутри шамотом или кирпичом печи;
  • 1 м и более – безопасное расстояние для металлической не футерованной печи.

Светоотражающие обшивки

Такой вариант защитной обшивки вы можете собрать самостоятельно. Для этого вам потребуется негорючий теплоизоляционный материал, о котором будет подробнее сказано ниже, а также лист нержавеющей стали.

Нержавейку можно заменить более дешёвым вариантом – оцинковкой, однако при нагреве она может выделять вредные вещества, поэтому настоятельно не рекомендуем использовать её. Приступая к работам, закрепите утеплитель на стене, после чего, закройте его металлическим листом.

Чтобы такая теплоизоляция для печи бани была максимально продуктивной, отполируйте поверхность металла. Это позволит лучше отражать ИК-лучи обратно в парилку, причём, отражённые лучи будут лучше восприниматься человеком.

В качестве теплоизоляции вы можете использовать следующие материалы:

  • Базальтовая вата абсолютно безопасна для бани. Она хорошо сохраняет тепло, кроме того, обладает высокой гигроскопичностью и совершенно не горит;
  • Базальтовый картон – неплохой вариант для бани. Представляет собой тонкие листы базальтового волокна, которые отлично сохраняют тепло и не горят;
  • Асбестовый картон – прочный и долговечный теплоизолятор, который также подойдёт для бани;
  • Минерит для бани – это также отличный материал. Негорючие плиты специально изготавливаются для экранирования горячих поверхностей в банях и саунах;

Прежде чем обшить стену возле печки в бане, ознакомьтесь с правильной технологией её устройства

Самое важное – это порядок установки и соблюдение зазоров

Идеальная конструкция имеет следующую структуру:

  1. Стена;
  2. Вентиляционный зазор в 2-3 см;
  3. Утеплитель 1-2 см;
  4. Лист нержавейки.

Широкой популярностью пользуется металлическая отделка вместе с теплоизоляцией. Сначала на деревянные стены крепится теплоизоляционная обшивка, а затем перегородка завершается листом металла. Между ними можно поместить дополнительный слой изоляции из базальтовой ваты, базальтового картона, асбестового картина, минерита и так далее.

Обшивка стен бани негорючими изолирующими материалами

Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:

  1. светоотражающие;
  2. огнеупорные с облицовкой.

К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.

Изоляция стен светоотражающими обшивками

Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.

Совет! Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.

Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:

  • базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
  • асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
  • минерит, искусственный материал, изготавливаемый специально для этих целей.

Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.

Изоляция облицовочными обшивками

Мероприятия по защите стен облицовочными обшивками необходимы для того, чтобы сохранить интерьерную отделку помещения. Они более затратные, но эстетические преимущества бани никто не отменял. В основе лежит облицовка плиткой, которую укладывают на огнеупорную обшивку из ГКЛО, не деформирующегося картона на гипсовой основе со стекловолокном, минерита, негорючего цементно-волокнистого материала, влагостойкого и устойчивого к биохимическому воздействию, СМЛ, материала из стеклоткани связанной магнезиальными добавками, стойкому к воздействию высоких температур, повышенной влажности. Для монтажа используют жаростойкий клей.

Совет! Используйте клей жаростойкий усиленный Терракот, изготовленный из шамотной пыли связанной каолиновыми присадками, предназначенный для облицовки плиткой печей, каминов, всех нагреваемых поверхностей.

Рекомендованные облицовочные материалы довольно разнообразны, лучшие из них:

  • терракотовая плитка, её изготавливают из глины специального обжига, придающего повышенную жаростойкость и долговечность;
  • клинкер, глиняная более плотная плитка с поверхностью разнообразных цветов, похожей на облицовочный кирпич;
  • изразцовая плитка, изготовленная так же из глины, имеющая оригинальную поверхность с тиснением;
  • керамогранит, изготовленный из смеси глин, каолинов, кварцевого песка, полевых шпатов путем высокотемпературного обжига под давлением 400-500 кг/см², с имитацией камня, дерева, прочного искусственного материала;
  • талькохлорид, минерала горных пород состоящего из талька, магнезита и хлорита, экологически безопасного природного материала, который абсолютно не впитывает влагу, имеет привлекательный внешний вид, не крошится, не боится высоких температур.

Совет! Используйте талькохлорид для отделки парной, этот минерал имеет целебное воздействие на организм человека, регулирует артериальное давление, стимулирует мозговое кровообращение, выгоняет вирусы и микробы, вследствие выделения при нагревании витамина «Д».

Все перечисленные плитки являются элементом защиты, переставляющей собой пирог, основой которого является огнеупорный материал. Так же как экран листовой материал устанавливается на керамические втулки с зазором в 2-3см от стены. Минимальное расстояние до источника тепла от плитки должно составлять 20см.

Защита с облицовкой украшает помещение, создает позитивный настрой, способствует повышению эффективности процедур. А главное, правильно установленная изоляция препятствует возникновению перегрева деревянных стен, их возгоранию. Легкого пара!

Основные требования к огнеупорным материалам

Точек и мест, где требуется укладка термостойкой защиты, в современной бане можно насчитать не менее десятка. Самый короткий список установки огнеупорной и противопожарной облицовки выглядит примерно так:

  • Основание и коробка печи;
  • Стены бани вокруг печки или каменки;
  • Дымоход, узел прохода через потолочное перекрытие;
  • Площадка на полу перед зольником и топкой печи;
  • Экраны и тоннели в деревянных стенах, если загрузка печки в бане выполняется из смежного помещения или даже с улицы;
  • Элементы крепления дымохода внутри бани.

В любом случае материалы, используемые для оборудования противопожарной защиты, должны иметь огнеупорные качества, выдерживать длительный нагрев, не меняя при этом своих физических и химических характеристик. Термостойкий материал для бани, используемый для защиты деревянных стен от инфракрасного излучения, должен выдерживать нагрев до 400оС, не выделяя продуктов разложения и не взаимодействуя с кислородом и водяными парами воздуха.

Термостойкий материал из минволокна

Жаростойкие материалы в бане применяют для засыпки термоизоляции дымохода и обустройства экранов вокруг корпуса печи. При хорошем нагреве экран и наружная поверхность печки могут нагреваться почти до 1000оС.

Огнеупорный мат из кремниевых волокон

Третий тип, огнеупорные материалы для бани из спеченных оксидов металлов, применяют для выкладывания деталей и элементов конструкции печи, а также строительства подогрева пола, если в здании часть дымовых газов отводится через каналы из огнеупорной глины в подполе.

Совет! Огнеупорный кирпич, холст или гранулированную засыпку нельзя подбирать, что называется, на глаз. Большинство из них имеет свой срок годности, который зависит от условий хранения и эксплуатации.
