Что делать при износе мембраны для гидроаккумулятора: какую лучше выбрать и принцип работы: Советы – Обзор

Нюансы установки

Процедуру ремонта можно произвести своими руками, сэкономив на этом около 1000 рублей — примерно столько пришлось бы отдать мастеру за работу по замене, в которой, в принципе, ничего сложного и нету.

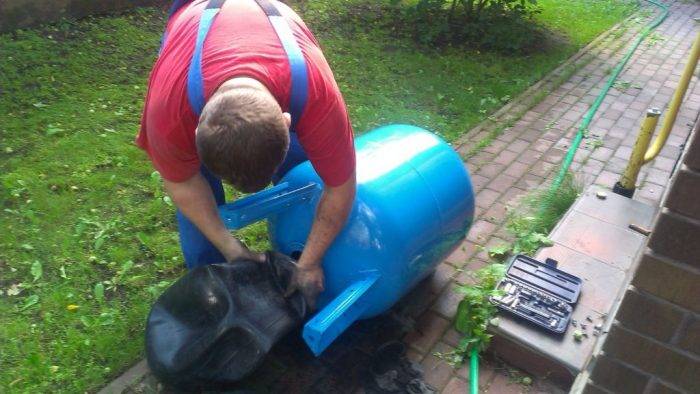

Замена мембраны в насосной станции поэтапно выглядит следующим образом:

1. Работа ведётся после того, как вода из бака была откачана, и насосная станция обесточена.
2. Собственно, передний фланец с бака гидроаккумулятора снимается, и старая мембрана извлекается.
3. Если удалить полностью воду из системы не удалось – болты крепления фланца лучше отпускать постепенно, и вытекающую воду удалять подручными средствами.
4. Внутренняя поверхность бака в случае целостности мембраны должна быть абсолютно сухой. Соответственно, после извлечения «груши», если там осталась вода – поверхность нужно максимально просушить.
5. Затем на место старой емкости устанавливается новая (иногда советуют дополнительно место соединения «груши» и бака обработать герметиком), и фланец прикручивается на место.
6. После установки мембраны нужно возобновить внутреннее давление гидроаккумулятора. Для этого при помощи компрессора через ниппель с задней стороны бака закачивается воздух (следует добиться того же давления, которое было при работе насосной станции в обычном режиме, сверяясь с манометром).

После этого станция подключается и производится тестовое включение. Если замена мембраны произошла из-за разрыва – теперь в работе насосной станции не должно быть проблем.

Мембрана нуждается в периодической (примерно раз в год или два) замене, иначе она может лопнуть при эксплуатации, и менять её всё равно придётся.

Кроме того, при длительном использовании «груша» сильно растягивается и заполняет объём бака гидроаккумулятора, что заставляет автоматический насос постоянно подкачиваться, чтобы нормализовать давление. Это, что логично, влияет на его износ не в лучшую сторону.

Признаком того, что необходим ремонт, и мембрана нуждается в замене, может служить ситуация, когда насосная станция, к примеру, резко включается или останавливается при каждом открытии крана, или функционирует рывками.

Манометр при этом показывает резкий сброс давления сразу после выхода на расчётный режим работы.

Обычно это означает разрыв мембраны. С задней стороны бака есть небольшой клапан (штуцер, используется для накачивания воздуха, если нужно подправить давление внутри бака), через который вода течь не должна в рабочем состоянии насосной станции (когда ничего не нарушено).

Если это происходит (несложно проверить) — мембрану нужно менять. При обычной работе гидронасосной станции вода не должна попадать между стенками бака и мембраной.

Итого, замена мембраны необходима:

• Периодически, для увеличения срока службы насосной станции;
• Если мембрана повреждена.

Своевременная замена износившейся «груши» — дело весьма важное и необходимое. Ведь именно он точности ее работы и зависит правильность поддержания давления в системе. К примеру, если она будет работать неверно — насос может включаться чаще без необходимости, а значит — потреблять больше энергии, увеличивать собственный износ и создавать дополнительную нагрузку на трубопровод

К примеру, если она будет работать неверно — насос может включаться чаще без необходимости, а значит — потреблять больше энергии, увеличивать собственный износ и создавать дополнительную нагрузку на трубопровод.

Естественно, подобные последствия не слишком полезны, так что периодически мембрану следует осматривать, и по необходимости — сразу же заменять.

Основные причины износа

Факторы, негативно влияющие на состояние мембраны:

• непрерывное сжатие и растяжение;
• перепады давления и температуры и увеличение этих показателей свыше нормативов;
• трение диафрагмы о стенки корпуса аппарата.

Условия эксплуатации в водоснабжающих системах и сетях отопления такие, что избежать негативного воздействия попросту не удается. Производители дают пятилетнюю гарантию на работу дифрагм. Но на деле заменять их приходится чаще. При постоянном использовании гидробака груша обычно служит не более трех лет, а в жестких условиях – около года. Чтобы вовремя обнаружить проблему, рекомендовано производить профилактическое обследование этого узла каждые полгода.

Установка в корпус новой мембраны

Вставляем новую мембрану в корпус гидроаккумулятора через нижнее отверстие в корпусе.

Проталкиваем мембрану до её выступов в нижней части.

Теперь наша задача – расправить мембрану внутри корпуса и попасть резьбовым штуцером в отверстие в его верхней части. Для более крупной модели можно использовать специальные приспособления или заранее привязать к штуцеру верёвку и протянуть её через отверстие.

Закручиваем на резьбовой штуцер гайку.

Внутри штуцера предусмотрена выемка под шестигранник. Разводным ключом слегка подтягиваем гайку. Если на гидроаккумулятор не планируется устанавливать регулирующую автоматику, манометр или клапан для выпуска воздуха, то верхнее отверстие во фланце можно заглушить металлическим колпачком подходящего диаметра. В качестве уплотнения можно использовать фум-ленту или лён.

Наматываем 5-6 оборотов фум-ленты и устанавливаем колпачок.

Сначала закручиваем его от руки, затем подтягиваем разводным ключом.

Устанавливаем нижний прижимной фланец на корпус. Этот фланец фиксирует мембрану на корпусе, прижимая её края. Устанавливать и закручивать болты на фланце следует по тем же правилам, по которым закручиваются колёса автомобиля. В зависимости от количества болтов можно использовать схему “крест-накрест” или “звёздочка”. Надо стараться устанавливать и поджимать болты с противоположных сторон – так мы добьёмся равномерного прижатия фланца и мембраны. Когда все болты установлены, подтягиваем их поочерёдно торцевым ключом.

Расширительные баки с резиновой грушей

Замену груши в гидроаккумуляторе на 20, 24, 50, 80 и 100 литров делают одинаково.

Гидроаккумуляторы являются накопителями энергии. Подобно аккумуляторным батареям в электрических системах, они накапливают и разряжают энергию в виде жидкости под давлением.

Сам аккумулятор — сосуд высокого давления, который содержит гидравлическую жидкость и сжимаемый газ, обычно азот. Корпус или оболочку делают из стали и алюминия, титана и композитных материалов с армированными волокнами. Подвижный резиновый пузырь внутри корпуса отделяет воду от газа.

В этих гидропневматических установках жидкости слегка сжимают под давлением. Но газы сжимают в меньшие объемы под высоким давлением, и инженеры используют это свойство в конструкции расширительных баков для водопровода. Потенциальная энергия накапливается в сжатом газе и высвобождается по требованию, чтобы вытеснить жидкость из аккумулятора и направить её в систему водоснабжения дома.

Гидравлический насос повышает давление в системе, и заставляет жидкость поступать в аккумулятор. Груша для расширительного бака надувается и сжимает объём газа, а аккумулятор накапливает энергию.

Закачка воды прекращается, когда давление в системе и газ уравновешены. Когда вода вытекает из крана или душа, давление в гидравлической системе падает, и аккумулятор выпускает накопленную жидкость под давлением в контур. И цикл зарядки начинается снова.

Бурильщики рекомендуют аккумуляторы с резиновой мембраной как лучшие расширительные баки. Их делают стандартных размеров (24, 50, 80, 100 литров). В зависимости от конструкции, заменить грушу в гидроаккумуляторе в случае отказа или повреждения бака можно самостоятельно.

Благодаря работе гидробака:

• При отъеме, объем воды в системе не иссякает, а постоянно восстанавливается;
• Компенсируются утечки;
• Вся система функционирует бесперебойно и стабильно.

Слабое его место – гидроаккумулятор мембрана из пластичной резины, находящаяся в постоянном противовесе давлений между окружающим воздухом в корпусе расширительного бака и водой, наполняющей её. Потребление воды сопровождается многократным расширением при увеличении напора воды и сужением, при резком отъеме, с интенсивным трением поверхности о металлические стенки бака. При нарушении баланса этих сил, мембрана (груша) не выдерживает и лопается.

Обращаем внимание! Некоторое время скважина может работать безотказно и с порвавшейся мембраной, при этом активному ржавлению подвергнется корпус бака и сложность ремонта, стоимость замены гидроаккумулятора и время выполнения работ значительно увеличатся

Этапы установки новой детали

Сменная мембрана для гидроаккумулятора

Проблема замены гидроакумуляторной мембраны возникает довольно часто. Хорошо, что процесс этот крайне простой, его можно выполнить своими руками, без привлечения профессионалов. Да и цена комплектующих относительно невелика – от 200 рублей в зависимости от объема.

Предварительно необходимо проверить соответствие новой мембраны объему и другим параметрам аккумулятора.  Если все показатели совпадают, требуется разобрать накопитель. Перед тем как заменить изношенную грушу в гидроаккумуляторе, нужно сбросить в нем давление, перекрыв поступление воды и слив остатки, затем отключить от электропитания.

Чтобы поменять диафрагму, нужно действовать следующим образом:

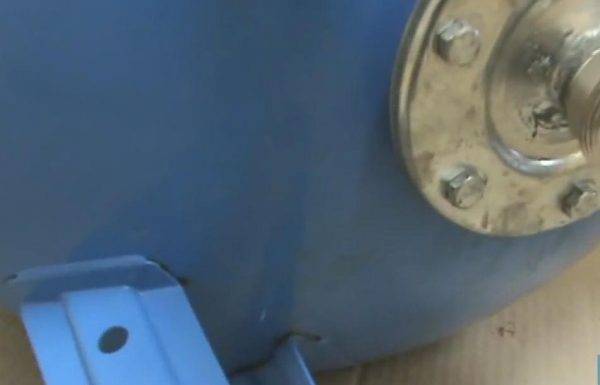

1. Ослабьте крепежные болты фланцев и снимите их.
2. Извлеките поврежденную деталь через специальное отверстие снизу бака.
3. Осмотрите диафрагму и оцените размеры повреждения – вдруг ее можно отремонтировать.
4. Очистите сам гидробак от коррозии и налета, а фланец – от возможных заусенцев.
5. Возьмите держатель и вставьте его в отверстие, которое находится сверху диафрагмы.
6. Поместите мембрану в гидробак, и, вкрутив болт в держатель, введите его в проем, расположенный в дне корпуса.
7. Расправьте горловину и подожмите фланцем, затягивая болты с противоположных сторон.

После сборки устройства в обратном порядке, закачайте воздух внутрь гидробака. Это позволит прибору нормально функционировать. Закачка производится при помощи обычного насосного устройства через золотник, располагающийся внизу корпусной части.

Затем идет подсоединение к водоснабжающей и электрической сети и проверяется работа оборудования. Воду необходимо подключать постепенно, чтобы не спровоцировать разрыв новой диафрагмы.

Чтобы проблемы с мембранной деталью возникали как можно реже, нужно обеспечить комфортные условия эксплуатации прибора. В частности – следить, чтобы не было перепадов давления и температурных скачков в гидробаке, и регулярно проводить профилактические осмотры. Если аппарат не используется, его хранят в сухом месте, вдали от нагревательных приборов, чтобы резина диафрагмы не пересыхала и не трескалась.

Вначале теория

Автономная система водоснабжения с гидроаккумулятором

Если в водонапорной башне давление воды создается за счет силы тяжести — и чем выше расположена емкость, тем оно больше, то в гидроаккумуляторе для этого используется внешнее давление на жидкость. Поэтому для этих устройств не важна высота, да и место тоже.

Классификация гидроаккумуляторов

Они делятся на две группы:

1. Механические, в которых давление создается усилием сжатой пружины, упругой мембраны или грузом.
2. Пневматические — в них на воду давит газ, который тоже находится под давлением. Для разделения воды и газа используются гибкие мембраны из резины или подобных материалов.

В небольших системах автономного водоснабжения используется именно последняя разновидность, так как она проще по конструкции и дешевле в обслуживании. В дальнейшем и пойдет разговор именно о них.

Гидроаккумуляторы это компактная замена водонапорных башен

Водоснабжение с гидроаккумулятором вполне может обеспечивать небольшой поселок, в котором проживают до 1-2 тысяч жителей.  Автор этих строк, работая в коммунальной сфере, переделал более 10 сельских водопроводов подобным образом.

Причем, стоимость покупки и монтажа гидроаккумулятора на порядок меньше, чем замена полностью изношенной (в основном из-за коррозии) башни Рожновского на новую.

Устройство гидроаккумулятора

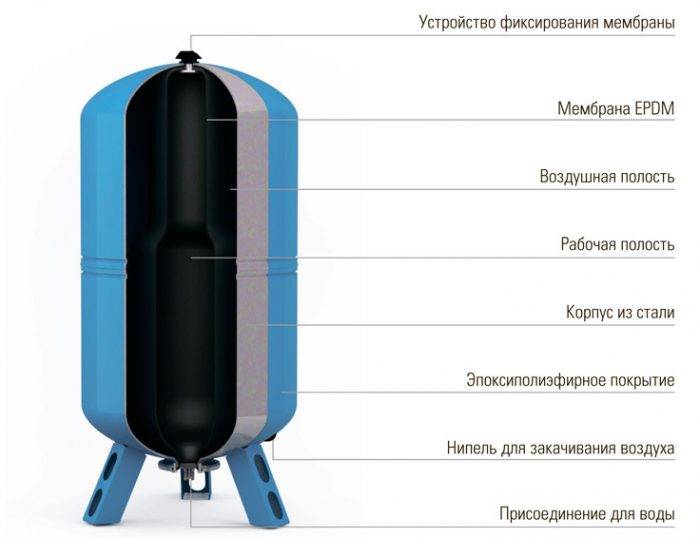

Гидроаккумулятор в разрезе

Как мы уже говорили, речь будет идти о пневматических гидроаккумуляторах (еще одно название — гидропневмоаккумулятор). Конструкция их крайне простая, фактически он состоит из нескольких деталей.

1. Корпус, как правило, металлический. В него закачивается воздух (в промышленных аккумуляторах для специальных жидкостей это может быть и азот, но для сравнительно небольших объемов воды это просто воздух).
2. В корпусе закреплена мембрана, она представляет собой резиновый мешок (грушу). Он соединен патрубком с водопроводом, и в него закачивается вода под давлением насоса из водопровода. Как известно, она, в отличие от воздуха, несжимаема, поэтому сжимается последний. При разборе воды, воздух, расширяясь, вытесняет ее.
3. Для того чтобы закачивать воздух, в объем между корпусом и грушей устанавливается патрубок с золотником. В большинстве случаев он полностью аналогичен тем, которые применяются на автомобильных шинах.
4. Дополнительно на гидроаккумулятор могут быть установлены манометры для контроля давления и датчики реле.

Для чего предназначены гидроаккумуляторы

Олин из вариантов установки гидроаккумуляторов в системах водоснабжения

• Систему автономного водоснабжения можно построить и без них. Для этого нужно: либо чтобы насос работал постоянно, либо он включался при разборе (падении давления в водопроводе). Но такой подход невыгоден, так как снижает его ресурс и увеличивает потребление электроэнергии. Поэтому ставят гидроакуумуляторы, которые позволяют насосам включаться только периодически.
• Эти агрегаты, регулируя давление в водопроводе, компенсируют гидроудары приводящие к разрушению труб и других деталей системы.

Гидроудар и его последствия

• Регулировка давления обеспечивает еще и стабильную работу смесителей. Если в системе напор резко скачет, то тяжело выставить нужную температуру на точках разбора.
• Для исключения «сухого хода» насоса. При запуске без воды в корпусе крыльчатка резко раскрутившись, так как нет сопротивления, может сорваться с вала. Для того чтобы вода не уходила, до насоса ставят обратный клапан, гидроаккумулятор же обеспечивает наличие жидкости после насоса.

Последствия «сухого хода» насоса

Для создания запаса воды в случае перебоев с электроэнергией. Однако нужно отметить, что в небольших автономных системах емкость гидроакуумуляторов редко превышает 10-20 литров (по этому параметру они уступают напорным емкостям). Так что принять душ или помыть посуду при отсутствии электроэнергии не получится. Но никто не мешает поставить аккумулятор большей емкости.

Гидроаккумуляторы большой емкости могут долго подавать воду при отключенном насосе

О работе гидроаккумулятора в системах водопровода можете также посмотреть видео в этой статье:

Гидроаккумулятор: работа и причины его отказа

Одним из важнейших «игроков команды» становится гидроаккумулятор, позволяющий создавать и хранить запас воды, защищать систему и оборудование от форс-мажорных ситуаций.  Это устройство называют по-разному, иногда не совсем правильно: расширительный либо накопительный бак, гидробак, экспанзомат, мембранный бак, или просто — ГА. Это закрытая емкость, которая имеет гидравлическую камеру, изменяющую свой объем. Для того чтобы представить, как работает гидроаккумулятор, необходимо рассмотреть его конструкцию.

Устройство мембранного бака

Любой гидробак имеет определенное число элементов. В его состав входит:

• корпус, изготавливаемый из нержавеющей стали;
• мембрана (груша), которую делают из специальной, эластичной и прочной резины (EPDM, BUTYL);
• ниппель для подачи воздуха;
• фланец, оборудованный клапаном, он предназначен для закачки воды;
• специальные приборы — манометр, реле давления;
• платформа (опоры).

Как видно, устройство достаточно простое, однако непрерывная, интенсивная работа способна «сгубить» даже самые надежные конструкции. Современные качественные модели накопительных емкостей имеют большой эксплуатационный ресурс, работают долго, и без «капризов». Однако возможные неисправности гидроаккумулятора надо знать, так как исключить некоторые поломки все-таки нельзя.

Задачи сосуда и их выполнение

Накопительный бак состоит из двух камер: в одной из них находится воздух, в другой вода. Последний отсек заслуживает особого внимания. Это резиновый мешок, или мембрана. Принцип работы хранилища основан на сдавливании жидкости сжатым воздухом. Когда в системе расходуется вода, давление падает.

Гидробак незамедлительно реагирует на произошедшие изменения: он быстро восстанавливает параметры благодаря подаче новой порции жидкости, но без малейшего участия насоса. Естественно, редкое включение в работу этого главного прибора насосной станции гарантирует его более длительную эксплуатацию.

С помощью реле для гидробака задают два важнейших параметра давления воды: его верхний и нижний пределы. Когда значение становится минимальным, гидроаккумулятору «помогает» насос: он включается и работает до тех пор, пока давление снова не достигнет максимальной (заранее установленной) отметки.

Мембранный бак устраняет наиболее частые проблемы, возникающие при работе автономного водоснабжения, систем отопления либо экономичных гелиосистем. Аккумуляторы воды помогают:

• стабилизировать давление;
• быстро выровнять напор воды при интенсивном ее использовании;
• предотвратить возникновение гидроударов, крайне опасных для системы;
• гарантировать подачу воды при выходе из строя насоса, из-за перебоев с электроэнергией, но в этом случае гидробак должен иметь большой объем;
• значительно продлить жизнь главного элемента насосной станции, так как редкие периоды работы гидравлической машины исключают быстрый износ оборудования.

Особенность мембранного бака в том, что КПД этого прибора-сосуда не определяется. Устройство или работает, или нет.

Симптомы неисправности гидроаккумулятора

Мембранный бак — относительно простая конструкция. Поэтому часто возможные неисправности гидроаккумулятора можно обнаружить визуально.

Одним из признаков его «бездействия» становится участившееся срабатывание предохранительного клапана. Когда давление в системе повышается до предельных значений, он сбрасывает воду, защищая приборы и трубы. Другие симптомы неисправности:

• неоправданное включение насоса в работу при каждом водозаборе;
• неравномерный поток жидкости из крана — рывками, маленькими порциями;
• манометр, показывающий, что изменение давления идет скачкообразно: в этом случае стрелка прибора сначала резко идет вверх, потом падает до нуля.

При обнаружении этих признаков можно быть практически уверенными в том, что гидроаккумулятор либо некорректно работает, либо неисправен. Поиск источника проблемы и ее устранение — следующая операция, которая предстоит владельцам гидробака и насоса (насосной станции).

С ремонтом неисправного гидробака медлить нельзя. Игнорирование некорректной работы накопительного оборудования приведет к тому, что вскоре проблема коснется не только емкости, но и других элементов системы водоснабжения или отопления. Такой сценарий вряд ли кого-то воодушевит, так как в этом случае расходы на исправление серьезно возрастут.

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

• Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
• Выключить аппарат.
• Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
• Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
• Перекрыть кран.
• Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Почему падает давление в насосной станции?

1. Насос недостаточно мощный или его детали изношены.
2. Происходит утечка воды через соединения или имеется разрыв трубы.
3. Падает напряжение электрической сети.
4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

• Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
• Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
• Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
• Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
• Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

• Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
• Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
• Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Насосная станция не держит давление и постоянно включается

• Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
• В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
• Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Как подключить гидроаккумулятор для отопления – правила расчета и схема

Для нормализации давления в системе отопления используется целых ряд устройств. Но важнейшим из них является расширительный бак или гидроаккумулятор. Его конструкция дает возможность в автоматическом режиме стабилизировать показатели давления теплоносителя при изменении температурного режима.

Назначение

Гидроаккумулятор устанавливается только для систем отопления закрытого типа. Они характеризуются высоким давлением воды, которое происходит вследствие ее нагрева. Поэтому при превышении допустимого показателя необходима система компенсации. Для этого и предназначен гидроаккумулятор.

Он представляет собой стальную конструкцию, которая внутри разделена на две камеры. Одна из них предназначена для заполнения водой из системы отопления, а вторая служит воздушным компенсатором. Для установки оптимального показателя давления в воздушной камере в гидроаккумуляторе предусмотрен клапан. С его помощью изменяют степень нагнетания воздуха, тем самым адаптируя устройство под параметры конкретной системы отопления.

Камеры разделяет эластичная мембрана или баллон из резины. При поднятии температуры воды в трубах выше критической происходит скачок давления. Жидкость, расширяясь, начинает давить на стенки разделительной мембраны. Она же, в свою очередь, под действием этой силы увеличивает объем заполнения водяной камеры. Это приводит к нормализации давления внутри всей системы.

Правила подключения, схема

При монтаже гидроаккумулятора следует руководствоваться определенными правилами. Прежде всего – необходимо выбрать участок в тепловой магистрали, где он будет установлен. Специалисты рекомендуют монтировать расширительный бак в обратную трубу с охлажденной водой. Но в то же время он должен быть установлен до насосного оборудования. Общая схема монтажа выглядит следующим образом.

Как видно, в качестве защиты магистрали от перепада давлений жидкости на выходе из отопительного оборудования установлен предохранительный клапан. Он выполняет те же функции, что и гидроаккумулятор, но рассчитан на более высокие скачки давления. Расширительный бак необходим для нормализации работы отопления при небольших перепадах давления.

Перед началом монтажа следует учесть следующие особенности:

• Выбор места установки. Основным требованием к нему является свободный доступ к устройству. В особенности это касается регулировочного клапана воздушной камеры.
• На участке между насосом и расширительным баком не должно стоять другой запорной или регулирующей арматуры. Она может внести существенные изменения в гидравлическом сопротивлении.
• Температура в помещении, где устанавливается гидроаккумулятор, не должна быть ниже 0°С.
• Его поверхность не должна испытывать механические нагрузки или внешние воздействия.
• Срабатывание редуктора давления на выпуск воздуха из камер должно быть установлено согласно параметрам отопительной системы.

Руководствуясь этими правилами можно самостоятельно установить расширительный бак. Но при этом следует соблюдать правила подключения, использовать изделия из качественного материала и рассчитать оптимальный объем бака.

Для расчета необходимо знать общий объем системы отопления, оптимальную и максимальную величину давления в ней, а также коэффициент расширения воды. Формула для вычисления величины гидроаккумулятора мембранного типа:

• е – коэффициент расширения воды – 0,04318;
• С – общий объем системы отопления;
• Pi – начальное давление;
• Pf – максимальное давление.

Рассмотрим пример расчета для отопления с общим объемом 500 л, оптимальным показателем давления в 1,5 бар, а максимальным – 3 бар.

Эта методика позволит правильно выбрать и подключить расширительный бак для системы отопления закрытого типа.

Как выбрать гидроаккумулятор

Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.

• Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
• Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
• Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.

Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.

Выбор гидроаккумулятора

Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.

Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора. Фланец гидроаккумулятора

Фланец гидроаккумулятора

Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.

Расчет оптимального объема гидробака

ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.

Размеры гидробака

1. Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
2. Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.
