Задвижки с электроприводом для частного дома: что это? Виды и монтаж

Основная классификация

Клапаны разделяют по принципу передачи усилия на поступательные и вращательные. Первые приводы перекрывают трубопровод с помощью штока. Во вращательных вентилях от двигателя вращение передаётся редуктором.

Разновидностей конструкции редукторов много. Благодаря такому разнообразию можно выбирать разные габариты, величину значения крутящего момента, а также менять направление вращения валов. Эти механизмы бывают:

  1. С червячной передачей.
  2. Сложной конструкции.
  3. Цилиндрические и конические.
  4. С планетарной передачей.

В червячном и планетарном типе устройств можно менять скорость вращения вала, из-за чего появляется возможность увеличить значение крутящего момента. Также червячный механизм обладает функцией самоторможения, то есть, когда усилие не двигает червяк и вал электродвигателя, электропривод останавливается. Это значит, что вентиль останется в том положении, которое назначено блоком управления. Фиксация в этом случае не требует дополнительной энергии, даже когда давление внутренней среды будет высоким.

Существует две основных разновидности электрических приводов, которые отличаются исходя из их целевого назначения:

  1. Неполноповоротные.
  2. Многооборотные.

В первых приводах открытие и закрытие происходит в один оборот. Эти устройства применяются, когда достаточно выполнить поворот всего лишь на 90 градусов, например, в шаровых кранах. В многооборотных запорных арматурах электрические приводы выполняют более одного поворота вала. Эти устройства используют для регулирующих заслонок. Здесь необходима высокая точность, а также очень плавное перекрытие трубы.

Виды защиты схемы управления

Как и любой сложный электромеханический прибор, автоматическая задвижка имеет несколько видов защиты схемы управления от различного рода перегрузок.

Схема щитка управления

В щитке управления имеется кнопка ЗКУ, которая служит для мгновенного аварийного выключения электродвигателя. При этом существуют и автоматические элементы защиты:

  1. Защита от минимального напряжения, которую еще называют нулевой защитой. Ее срабатывание происходит в момент полного исчезновения напряжения внутри сети или его критическом понижении. Цель – исключить возможность самостоятельного запуска электродвигателя при внезапном восстановлении напряжения. Эта защита осуществляется при помощи магнитных пускателей и электромагнитных реле напряжения.
  2. Электрическая самоблокировка. Данный вид защиты достигается путем включения размыкающего контакта на пускателе ПО в цепи электропитания пускателя ПЗ и обратно. То есть, пока пускатель ПО находится во включенном положении, цепь питания пускателя ПЗ однозначно будет разомкнутой, а принудительно запустить пускатель ПЗ вместе с магнитным пускателем ПО ни при каких обстоятельствах нельзя.
  3. Защита электрического двигателя от перегрузки при аварийном заклинивании задвижки осуществляется путем размыкания контактов выключателя муфты конечного момента ВМ, который введен в общую цепь электропитания обеих индукционных катушек пускателей.
  4. Максимальная защита гарантирует полную безопасность электродвигателя при возникновении кратковременной перегрузки и короткого замыкания. Осуществляется она в результате использования плавких предохранителей либо электромагнитных автоматических выключателей.

Защита электропривода при помощи устройства ПКП1

Для осуществления защиты электропривода задвижек на насосных станциях часто устанавливается специальный прибор ПКП1:

  • ПКП1Т – контролирует текущие положения задвижки по току, который потребляется электроприводом, и времени ее движения.
  • ПКП1И – контролирует текущие положения задвижки с помощью измерения периодов импульсов, поступающих с датчика. Он расположен на валу задвижки. При этом учитывается и число оборотов вала.

Прибор ПКП1 необходим для управления затворами и задвижками в больших насосных станциях и городской системе «Водоканал», а также для обеспечения защиты их механизмов и электроприводов в случае внезапного заклинивания без применения концевых выключателей.

Схема насосной станции с установленной защитой

Главные защитные функции прибора:

  • Автоматическое отключение электропривода при достижении крайнего положения задвижкой без применения концевых выключателей.
  • Осуществление индикации и контроля текущего положения задвижек в %.
  • Аварийная остановка управления и подача сигнала «Авария» в момент проскальзывания механизмов электропривода либо заклинивания задвижки.
  • ПКП1 снабжен двумя выходными реле, управляющими задвижкой, двумя реле для имитации срабатывания концевых выключателей и реле для подачи аварийного сигнала.

Кроме того, по желанию потребителя в ПКП1 может быть установлен модуль интерфейса взаимодействия с ЭВМ RS-485 либо модуль, который создает унифицированный токовый сигнал (4-20 мА), который пропорционален степени открытия створки задвижки.

Для настройки этого прибора непосредственно на объекте, с помощью чертежа задают временные параметры движения задвижки и варианты определения ее концевых положений.

Если нам известен рабочий ток электродвигателя, то необходимо просто задать параметры защитного выключения. Эти параметры будут на долго сохранены в энергонезависимой памяти прибора и останутся неизменными даже при отключении питания. Программирование прибора осуществляется кнопками, которые располагаются на передней панели. Чтобы предотвратить несанкционированный доступ к изменениям установленных параметров, имеется специальная защита.

Автоматизация электропривода задвижки может использоваться не только на крупных промышленных предприятиях и в городских сетях водоснабжения, но и в больших по площади домохозяйствах. Эта система обеспечит качественный контроль различных параметров в системе отопления или водоснабжения. Если на вашем участке есть несколько строений, объединенных единой водопроводной сетью, то автоматизация вам не повредит.

Электрифицированная задвижка магистрального нефтепровода

1. Назначение системы 2. Задача АСУ ТП 3. Решение 3.1. Структура 3.2. Функции 4. Преимущества 5. Пример типовой спецификации 6. Документы

Назначение системы

Основное назначение ЭЗМН – служит для полного перекрытия сечения трубопровода. АСУ ТП ЭЗМН предназначена для автоматизации управления технологическими процессами транспортировки нефти по магистральному нефтепроводу.

Задача АСУ ТП

1. Мониторинг, контроль и организация дистанционного оперативно-диспетчерского управления технологическим оборудованием и режимом его работы; 2. Повышение надёжности работы оборудования и минимизация ущерба в аварийных ситуациях.

Решение

АСУ ТП ЭЗМН на базе ПТК «Инфолук» представляет собой распределенную трехуровневую систему.

Нижний уровень Уровень оборудования (входов/выходов- Input/Output-level). Это уровень датчиков, измерительных устройств, контролирующих управляемые параметры, а также исполнительных устройств, воздействующих на эти параметры процесса, для приведение их в соответствие с заданием. На этом уровне осуществляется согласование сигналов датчиков с входами устройства управления, а вырабатываемых команд с исполнительными устройствами. Средний уровень

Уровень управления оборудованием-Control level. Это уровень контроллеров (ПЛК-PLC, Programable Logic Controller). ПЛК получает информацию с контрольно-измерительного оборудования и датчиков о состоянии технологического процесса и выдает команды управления, в соответствии с запрограммированным алгоритмом управления, на исполнительные механизмы.

Верхний уровень

Уровень промышленного сервера, сетевого оборудования, уровень операторских и диспетчерских станций. На этом уровне идет контроль хода производства: обеспечивается связь с нижними уровнями, откуда осуществляется сбор данных, визуализация и диспетчеризация (мониторинг) хода технологического процесса. Это уровень HMI, SCADA. На этом уровне задействован человек, т.е. оператор (диспетчер).

Для АСУ ТП ЭЗМН применим ШУ ЗД ИНФОЛУК на базе контроллерного оборудования «Cilk».

Согласно требованиям по безопасности осуществляется подбор барьеров искробезопасности. Применение программно-технического комплекса МПТК «Инфолук» на объектах ЭЗМН позволяет осуществить мониторинг, контроль и дистанционное управление технологического процесса с АРМ ДП.

Функции

Шкафы управления в составе комплекса обеспечивают: – измерение давления в нефтепроводе с сигнализацией в ДП ЦДНГ отклонения параметра за пределы установленных значений (установка предельных значений с ДП ЦДНГ); – сигнализацию в ДП ЦДНГ о пропадании напряжения питания; – контроль состояния задвижки (открыта/закрыта/авария); – контроль неисправностей технологического оборудования задвижки; – контроль температуры в щитовом помещении; – контроль положения ключа режима работы (местное/дистанционное/автоматическое); – контроль прохождения скребка; – контроль моментного отключения задвижки; – контроль несанкционированного доступа в шкаф управления задвижкой; – дистанционное управление состоянием задвижки (открыть/закрыть/стоп); – работоспособность ШУ ЗД при пропадании напряжения питающей сети до 60 минут с питанием от аккумуляторной батареи.

Преимущества

Надежное типовое техническое решение для небольших ЭЗМН на базе российского контроллера по доступной цене.

Пример типовой спецификации

Типовая спецификация для ШУ ЗД ИНФОЛУК на базе контроллера «Cilk». ШУ ЗД ИНФОЛУК* в составе: – Шкаф серии ST с М/П Размер: 600 x 600 x 250 мм (В х Ш х Г); – Контроллер Cilk, 16DI, 4AI, 4DO; – Блок питания с функцией UPS, 13.8В, 4,8А; 13.8В, 2.5А; 96.6Вт; – Аккумулятор 12В 7,2 А*ч; – Барьер искрозащиты цепей подключения датчиков с токовым выходом (4…20мА); – Радиостанция мобильная с диапазоном частот 400-470МГц; – Антенна с диапазоном 405-512МГц 8,5дБ, N female; – Грозоразрядник; – Обогреватель с клеммной колодкой 75Вт 110-230 В; – Термостат НО контакт, диапазон температур: 0-60°C; – Датчик магнитоуправляемый; – Прикладное программное обеспечение; – Комплект документации.

* – полное наименование и модификацию шкафа уточняйте у поставщика

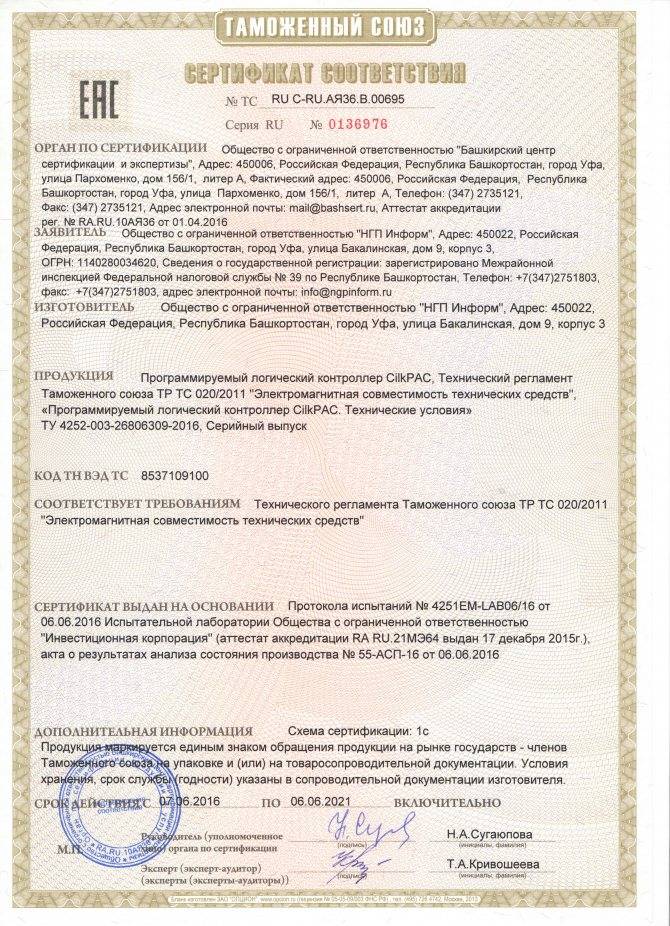

Документы – Сертификат ТС на ПТК Инфолук– Сертификат промышленной безопасности ПТК Инфолук– Свидетельство тип СИ контроллеры Cilk– Сертификат соответствия Cilk– Товарный знак Cilk – Свидетельство тип СИ контроллеры CilkPAC–

Схема управления реверсивной задвижкой c электроприводом AUMA в формате dwg

Представляю вашему вниманию схему управления реверсивной задвижкой с электроприводом типа AUMA SA выполненную в программе AutoCad в формате dwg.

Перед тем как рассматривать саму схему управления задвижкой с электроприводом типа AUMA SA. Нужно разобраться в самом принципе конструкции многооборотного привода SA.

Базовая комплектация привода представлена на рис.1 и состоит из следующих элементов:

  • электродвигатель;
  • червячный редуктор;
  • блок выключателей (электромеханический и электронный), в данном случае используется электромеханический блок выключателей;
  • ручной маховик для аварийного управления;
  • электрическое присоединение и присоединение к арматуре.


Рис.1 — Комплектация электропривода типа AUMA SA Назначения каждого элемента описано ниже.

Электромеханический блок выключателей

Назначение и комплектация электромеханического блока выключателей описано ниже.

Более полная информацию на электроприводы типа АUMA представлена в технической документации. Данная документация находиться в архиве, со схемой управления задвижкой.

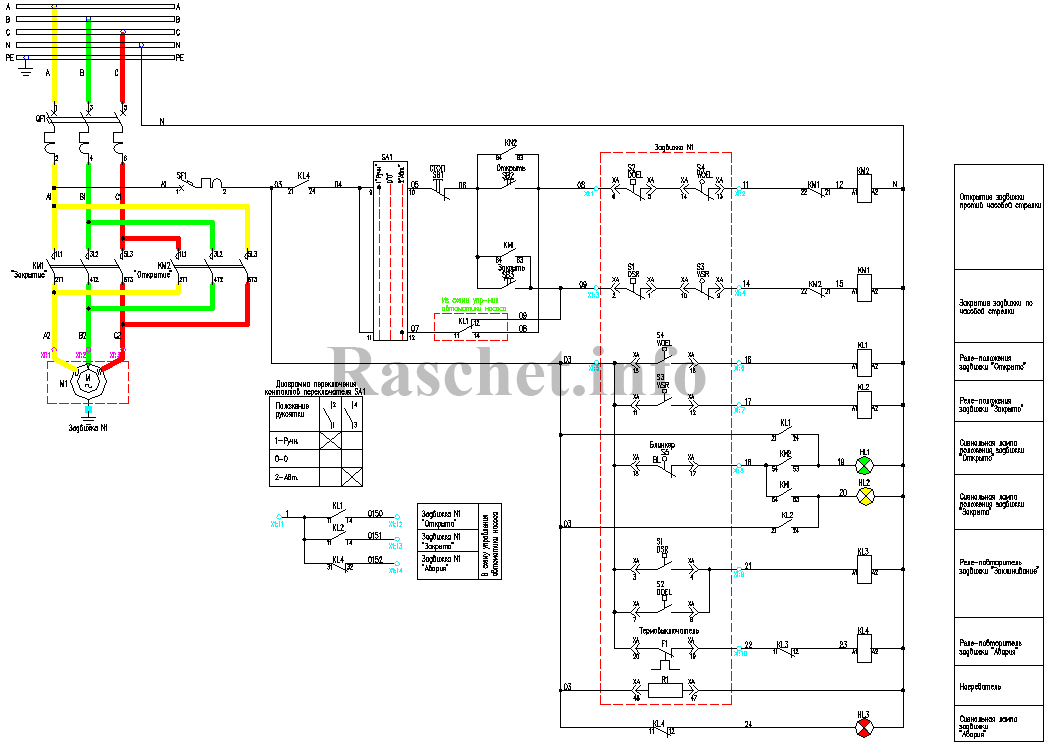

Схема управления задвижкой c электроприводом AUMA

Данная схема выполнена на основании схемы ASV 111.1111 TPA 00R1AA-101-000, но с привязкой к проекту.

Сразу хотел бы обратить ваше внимание, что привод SA закрывает по часовой стрелке, а открывает против часовой стрелке

Схема состоит из следующих устройств:

  • автоматический трехполюсный выключатель – QF1 (защита цепей питания двигателя ~380В);
  • линейные контакторы – КМ1 и КМ2;
  • автоматический однополюсный выключатель – SF1 (защита цепей управления ~220В);
  • кнопки «СТОП», «Открыть» и «Закрыть» с самовозвратом – SB1, SB2, SB3;
  • переключатель выбора режима управления (Ручное/Автоматическое) – SA1;
  • промежуточные реле – KL1 – KL4;
  • сигнальные лампы — HL1,HL2, HL3.

Принцип работы

Принцип работы схемы я буду рассматривать когда управление выполняется в ручную, то есть от кнопок SB1, SB2, SB3, переключатель SA1 при этом находиться в положении «Ручное».

Перед тем как управлять задвижкой, предварительно должны быть взведены автоматические выключатели QF1 и SF1.

Управлять задвижкой можно при условии, что:

  • отсутствует сигнал по встроенной в сам привод тепловой защите задвижки (контакты 19-20 термовыключателя F1 замкнуты);
  • задвижка не заклинена, при этом контакты концевых выключателей DSR 3-4 и DOEL 7-8 разомкнуты, соответственно на катушку реле KL3 не подается напряжение и его контакты 11-12 – замкнуты.

Если данные условия выполнены, то на катушку реле KL4 подается напряжение и его контакты 21-24 замкнуты, тем самым подготавливается цепь на управление задвижкой.

Открытие задвижки выполняется при нажатии кнопки SB2 подается напряжение на катушку контактора КМ2. При этом контакты 64-63 КМ2 шунтирует кнопку SB2, делается это для того, чтобы катушка контактора была постоянно под напряжением и он не отключался при отпускании кнопки SB2.

В это время ротор двигателя начинает вращаться против часовой стрелки, задвижка при этом начинает — открываться. Порядок чередования фаз – С, В, А.

Закрытие задвижки выполняется при нажатии кнопки SB3 подается напряжение на катушку контактора КМ1. Также выполняется шунтирование кнопки SB3 контактами 64-63 КМ1.

В это время ротор двигателя начинает вращаться по часовой стрелке, задвижка при этом начинает — закрываться. Порядок чередования фаз – А, В, С.

Для защиты арматуры от перегрузки на протяжении всего хода используются отстающие концевые выключатели DSR 1-2, DOEL 5-6, WSR 9-10 и WOEL 13-14.

Для сигнализации используются опережающие концевые выключатели: DSR 3-4, DOEL 5-6, WSR 11-12 и WOEL 15-16.

Для индикации движения электропривода используется «Блинкер», во время движения контакт 17-18 «Блинкера» кратковременно замыкается-размыкается, тем самым создается мигание сигнальных ламп HL1 (Открыто) или HL2 (Закрыто), в зависимости от того открывается или закрывается задвижка.

Во избежания образования конденсата в блоке выключателя используется – обогреватель R1.

В архиве вы сможете найти следующие материалы:

  • схема управления задвижкой c электроприводом AUMA в формате dwg;
  • рекомендуемая схема подключения задвижки c электроприводом AUMA SA.2 ASV 111.1111 TPA 00R1AA-101-000;
  • техническая документация на электроприводы производства компании AUMA.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Материалы для изготовления клиновых задвижек

Чтобы не ошибиться в выборе нужного запорного устройства, надо предварительно составить схему будущих коммуникаций, определить условия эксплуатации

При выборе важно учитывать условия, при которых используются запорные устройства

Для работы при низких показателях давления подойдут чугунные сплавы, для средних давлений и при работе с агрессивными средами используют задвижки из бронзы и сплавов цветных металлов, для работы под высоким давлением — стальные.

Нормы EN определяют материалы и для различных элементов задвижек:

Название деталиМатериалы для изготовления
1КорпусУглеродистая стальНержавеющая сталь
30лс76нж, 30лс41нж,08Х18Н10 (10Х17Н13М2Т, 12Х18Н10Т, для агрессивных сред)
2Крышка30лс41нж, 30лс541нж08Х18Н10, 12Х18Н10Т
3Затвор, диски30лс76нж, 30лс41нж, 30лс541нж10Х17Н13М2Т, 12Х18Н10Т
5Шток30лс76нж, 30лс41нж, 30лс541нж10Х17Н13М2Т, 12Х18Н10Т
6Болт30лс41нж, 30лс541нж03Х18Н11
7Шпильки30лс41нж, 30лс541нж03Х18Н11
8Втулка штока3% C, от 13,5% до 36% Ni, иногда меди до 6,5% и хрома (иногда высокого сплава, такого как никель), молибдена, кремния
10прокладкаГрафит, фторопласт
11сальникГрафит, фторопласт,

Рекомендуем ознакомиться: Устройство трехходового крана шарового типа

Монтаж задвижек с электрическим приводом

Установка электрифицированной арматуры проводится квалифицированной бригадой монтажников. Перед началом работ задвижку необходимо расконсервировать, удалить лишнюю смазку, снять заглушки и проверить работоспособность. Параметры (Ду, Ру), указанные в паспорте изделия, должны соответствовать аналогичным данным трубопровода.

Установка задвижки проводится в вертикальном либо горизонтальном положении. Монтировать арматуру штоком вниз не рекомендуется, т.к. во внутренней камере устройства будет собираться шлам и грязь, что может привести к заклиниванию шпинделя. Для электроприводной арматуры диаметром более 100 мм дополнительно устанавливают неподвижную опору.

Способ подключения задвижки к трубопроводу зависит от материала корпуса. Чугунную арматуру присоединяют при помощи фланцев. В этом случае на торцах труб должны быть приварены подобные ответные элементы. Болтовое соединение и установленные между фланцами прокладки обеспечивают герметичность узла. Запрещается проводить монтаж арматуры на несоосных участках трубопровода, и компенсировать дефекты приварки ответных элементов установкой дополнительных прокладок.

Соединение трубы и корпуса стальной задвижки в большинстве случаев проводится электросваркой. При монтаже арматуры затвор должен находиться в промежуточном положении. Патрубки, вваренные в корпус запорного устройства, обязаны иметь длину не менее 30 см. Для замены дефектной задвижки ее вырезают с телом трубопровода. Подготовку кромок на патрубках арматуры проводят на токарном станке.

После окончания монтажа изделия собирают схему управления задвижкой. Она состоит из силовой части и элементов автоматики. Последние подают управляющий сигнал от ключа (кнопки) или системы защит и блокировок. Электрическая часть расположена в электрошкафу, который установлен возле задвижки. После подключения привода проверяются все виды управления, включая перевод на ручной дублер.

Гидравлические (пневматические) испытания изделия проводятся в составе трубопровода или системы. Запрещается устранение выявленных дефектов подтягиванием болтов. После проведения всех проверок монтаж считается завершенным.

Описание ШУЗ Болид:

Также загорается лампа E2, показывающая, что задвижка закрыта. Недостатки Если требуется подключить S1 КБР , то при монтаже блока концевых выключателей на задвижке в кабеле потребуется две дополнительных жилы. Основное назначение Шкаф управления задвижкой представляет собой некий прибор, исполненный в металлическом корпусе, внутри которого располагается системная панель, а также специальный модуль, с помощью которого осуществляется связь с пунктом диспетчера. Технические характеристики устройства: общее число управляемых задвижек — одна; показатель мощности задвижки — в зависимости от модификации, от 1 до 3 кВт.


То есть в кабеле должно быть не меньше семи жил.


Это позволяет обойтись двумя концевыми выключателями, используя их нормальноразомкнутые контакты для включения лампочек положения задвижки. S1 — контакт КБР, является предохранительным выключателем схемы управления электрозадвижкой. Примечательно, что исходя из маркировки, можно получить практически все сведения о технических характеристиках данных устройств.


Нормальнозамкнутые контакты реле K1. Незаменимы они и в системах пожаротушения, где автоматизация процесса может сыграть очень важную роль.


Управление насосами и насосными станциями. В зависимости от модели устройства, будет изменяться только один коэффициент — это показатель диапазона тока, который может быть от 0,16 и до 16 Ампер. Электрическое подключение электропривода с контроллером КИМ3

Рекомендуем: Мультиметр определение

Выбор задвижки

Задвижки для трубопроводов различаются по нескольким критериям:

  • область использования;
  • способ управления;
  • размеры;
  • способ крепления.

Для правильного подбора устройства необходимо полное совпадение всех факторов.

Где используются задвижки

  • в трубах, внутри которых проходит вода. Это могут быть как водопроводные или отопительные системы, так и канализационные трубы. Водопроводная задвижка состоит из диска, который перемещается внутри корпуса (рисунок выше);
  • в печных трубах. Печная задвижка представляет собой металлическую пластину, которая двигается по направляющим элементам.

Задвижка для дымоходов

Задвижки на канализационную или иную трубу, проводящую воду, могут быть:

клиновыми. Устройство приводится в действие вращением моховика, который перемещает шпиндель с запорными дисками клиновидной формы. Герметичность устройства достигается путем установки на диски уплотнительных прокладок, полностью соответствующих форме запорного элемента;

Внутренне устройство клиновой задвижки

параллельными. Основная отличительная особенность состоит в наличии двух запорных элементов, соединенных пружиной. При перекрытии водоснабжения диски плотно прижимаются друг к другу, не пропуская проходящий поток.

Устройство и принцип работы параллельной задвижки

Способы управления арматурой

Задвижки могут управляться:

  • вручную, вращением маховика или иного управляющего элемента. Такие устройства преимущественно устанавливаются на печные, канализационные и водопроводные трубы;
  • при помощи автоматики. Преимущественная область использования автоматических задвижек – это отопительные системы.

Подбор размеров

Кроме предназначения, вида и способа управления задвижки необходимо подбирать по следующим факторам:

В зависимости от формы трубы задвижка может быть:

  • круглого сечения. Предназначены для стандартных труб, проводящих жидкость;
  • квадратного или прямоугольного сечения. Преимущественно задвижки в печной трубе.

Диаметр запорной арматуры должен полностью соответствовать диаметру труб, на которые предполагается установка устройства. Например, задвижка на 110 трубу должна быть диаметром 110 мм.

Способы крепления

По способу крепления запорная арматура подразделяется на устройства, фиксируемые:

резьбовым способом;

Задвижка, прикрепляемая при помощи резьбы

при помощи соединительных фланцев;

Задвижка, фиксируемая при помощи фланцев

при помощи сварки.

Задвижка, устанавливая методом сварки

На металлические бытовые трубопроводы преимущественно устанавливаются резьбовые задвижки. На промышленные трубопроводы ставят фланцевые устройства, а на трубопроводы, изготовленные из ПВХ — арматуру, соединяемую методом сварки.

Схема управления электрозадвижкой

Здесь представлены наиболее простые схемы управления электрозадвижками, применяемые в КИП и А на основе концевых (путевых) выключателей.Внимание! Так как схемы работают под напряжением 220 ⁄ 380 Вольт, опробование и наладка должна производиться квалифицированным персоналом с соответствующей группой допуска по электробезопасности. Схема управления электрозадвижкой в простейшем случае представляет собой блок концевых (путевых) выключателей, связанных с кнопками управления и электормагнитными реле (пускателями)

В большинстве случаев содержит блокировочный выключатель ручного упрвления (КБР)

Схема управления электрозадвижкой в простейшем случае представляет собой блок концевых (путевых) выключателей, связанных с кнопками управления и электормагнитными реле (пускателями). В большинстве случаев содержит блокировочный выключатель ручного упрвления (КБР).

Может содержать токовое реле выключения (мгновенное выключение при превышении уставки тока) и телеметрический указатель положения задвижки. В данной статье не рассматриваются.

Общими элементами являются:

Рис. 1. Схема управления электрозадвижкой с четырьмя концевыми выключателями

Когда электрозадвижка находится в среднем положении, в выключенном ручном режиме, то фаза «C» проходит через контакты стоповой кнопки SB3, замкнутый контакт КБР (S1) и конечные выключатели S2 и S3 на контакты кнопок SB1 и SB2 (соответственно: открыть, закрыть).

Аналогичным образом осуществляется и механизм закрытия задвижки. Если она находится в среднем или открытом положении, в выключенном ручном режиме, то фаза «C» проходит через контакты стоповой кнопки SB3, замкнутый контакт КБР (S1) и конечный замкнутый выключатель S3 на кнопку SB2 «Закрыть». При ее нажатии срабатывает и самоподхватывается через контакты K2.1 реле K2, напряжение через его силовые контакты подается на двигатель M1 (с обратным включением фаз «B» и «C») и задвижка начинает закрываться до тех пор, пока не будет нажата кнопка SB3 «Стоп» или не разомкнется концевой выключатель S3, настроенный на размыкание при достижении задвижкой закрытого состояния. Также загорается лампа E2, показывающая, что задвижка закрыта. Для этого должен быть правильно выставлен толкатель кулачкового механизма, отвечающий за замыкание контакта выключателя S4.

Нормальнозамкнутые контакты реле K1.2 и K2.2 размыкаются разнонаправленно при срабатывании соответсвующего реле, тем самым предотвращая одновременное включение обоих реле, что привело бы к межфазному замыканию.

Конечник S1 (КБР), включен непосредственно в цепь блока контаков путевых выключателей S2-S5, что позволяеят выполнить монтаж цепей управления задвижки от щита управления 5-жильным кабелем.

Рис. 2. Схема управления электрозадвижкой с двумя концевыми выключателями

Аналогичен предыдущей схеме, за исключением, того что контакты S1 КБР вынесены за пределы блока концевых выключателей, т.е. фаза «C» подается непосредственно на контакты S2 и S3. Это позволяет обойтись двумя концевыми выключателями, используя их нормальноразомкнутые контакты для включения лампочек положения задвижки. Это очень удобно, так как лампочки загораются только в тот момент, когда действительно сработал тот или иной конечный выключатель.

Как уже было сказано выше, лампочки индикации задвижки загораются только в тот момент, когда действительно сработал тот или иной конечный выключатель.

Если требуется подключить S1 (КБР), то при монтаже блока концевых выключателей на задвижке в кабеле потребуется две дополнительных жилы. То есть в кабеле должно быть не меньше семи жил.
