Высота ступеней лестницы в своём доме: расчет с помощью калькулятора оптимальной высоты лестницы в своём доме

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

Удобная лестница. Какая она?

На удобство лестницы сразу влияет несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы в некоторых случаях даже ширина лестничного марша. Идеальные размеры ступеней – это гарантия безопасности. Глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу правой ногой, вы правой же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36 градусов. Если угол наклона лестницы меньше 20 градусов, то лестница переходит в разряд пандусов, если более 45 градусов то в разряд приставных, раскладных, где спуск осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобным, и тем более не предназначены к ежедневному использованию.

Чертеж деревянной лестницы

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

Требования к размерам ступеней эвакуационных лестниц

Лестницы для пожарной эвакуации есть в каждом здании, в том числе и в индивидуальных жилых домах. К этому виду конструкций выдвигаются особые требования.

В эвакуационных маршах не допускается установка:

• винтовых и забежных вариантов;
• разных размеров ступеней лестницы;
• криволинейных конструкций;
• деревянных элементов.

Требования к эвакуационным лестницам прописаны в СП «Системы противопожарной защиты. Эвакуационные пути и выходы»:

• глубина ступеней прямой лестницы – не менее 25 см;
• глубина ступеней винтовой лестницы – не менее 18 см в середине;
• высота подступенка – не более 22 см;
• допустимый уклон — не более 45°;
• количество ступеней в одном марше — от 3 до 18 шт.

Пример расчета

Допустим, расстояние от пола до потолка в комнате составляет 275 см. При этом желаемая высота ступени – 17 см. В этом случае количество подъемов будет равно 275/17 — 1 = 16.18 — 1 = 15.18. Округляем до целого числа, получаем 15 ступеней. Находим фактическую высоту подъема 275/16 = 17.2 см.

Теперь можно определить ширину ступени. А = 63 см – 2*17,2 см = 28,6 см, округляем до 29 см. Далее нужно определить проекцию на пол. Для этого ширину ступеней просто умножаем на их количество. В результате в нашем примере получается, что первая ступень должна отстоять от стены на 15*29 = 435 см. Зная высоту и проекцию, можно определить сначала тангенс tgA = 275/435 = 0,6321, а затем сам угол наклона A = 32 градуса 18 мин. Это не выходит за рамки допустимых параметров.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

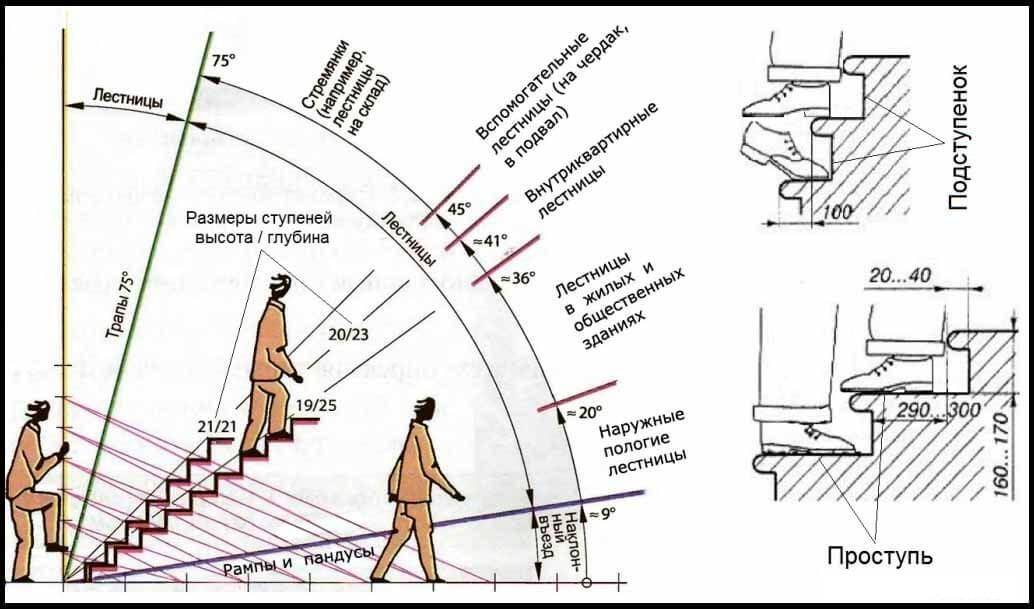

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Уличные конструкции

Параметры уличных ступеней отличаются от внутренних аналогов. Это относится к элементам, расположенным у входа в здание, а также на территории участка. Часто снаружи устанавливают не только прямые, но и поворотные варианты. Угол поворота – 90°, 180°, иногда произвольный. Это делает вход в здание удобным и доступным с любой стороны.

Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.

Наружная лестница с удобным заходом с двух сторон

В таких вариантах допускается более пологий наклон лестницы. На невысоких ступеньках удобней двигаться, человек чувствует себя уверенно и без перил. Диапазон размеров следующий:

• глубина ступени — 25-40 см;
• высота подступенка — 15-25 см.

В качестве материала для наружных конструкций используется не только ж/б, но и камень, дерево. Для установки вне помещения древесина обрабатывается специальными растворами, придающими устойчивость к влаге, перепадам температур, вредителям. Металлические изделия покрываются антикоррозионными составами.

Соединив требования госстандартов и индивидуальные условия, можно получить удобную, надежную и безопасную конструкцию.

Особенности расчетов

Говоря о такой вещи, как стандартные размеры лестницы, можно отметить, что здесь все прямо зависит от основных критериев оценки. Основные расчеты при строительстве лестницы осуществляются на основе обеспечения максимальной безопасности, как и утепление фасада дома пенопластом.

При осуществлении расчетов требуется учитывать тот факт, что расстояние, находящееся между балясинами лестницы не должны превышать 15 сантиметров.

При данном зазоре любой человек, даже если оступится, не выпадет за пределы лестницы, соответственно полностью исключается возможность получения травмы.

Основные элементы

Для нас важны лишь некоторые размеры и углы, от которых зависит комфорт и безопасность использования лестницы.

Чтобы не путаться между собой, давайте определимся с терминологией: в этой области она довольно специфична.

• Проступь — это горизонтальная поверхность ступеньки. Она может в зависимости от формы лестницы иметь форму прямоугольника, трапеции или треугольника.
• Следовательно, стояк — это его вертикальная часть. Учтите, что твердая вертикальная поверхность не требуется.
• Балюстрады — это вертикальные стойки перил и ограждений, которые, как правило, выполняют не только функциональные, но и декоративные функции.

Post Views:
52

Основные характеристики лестницы в частном доме

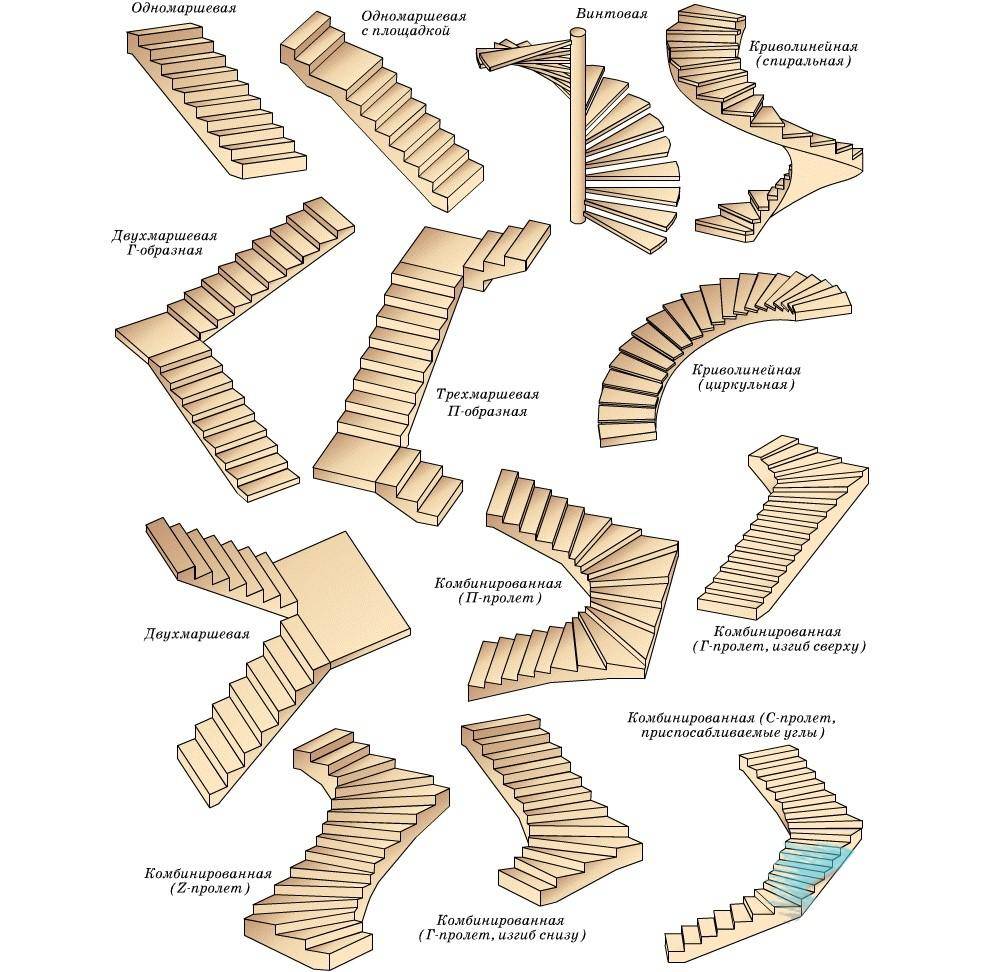

Вне зависимости от используемого материала выделяют такие разновидности лестниц:

• прямые – одно- и многомаршевые, одинарные и сдвоенные;
• винтовые;
• приставные.

Важен также угол поворота подъема – он может быть нулевым (на прямых одномаршевых и приставных), составлять от 90 до 180 градусов для двухмаршевых прямых, от 45 до 360 для винтовых.

После типа лестницы одним из самых важных параметров является ее наклон по отношению к полу помещения. От этого – и от расстояния между этажами, а также от выделенного под лестничный пролет места – зависит размер ступеней лестницы в частном доме.

Строительные нормы дают рекомендации по оптимальному подбору параметров, но следует учитывать – это именно рекомендации, по крайней мере по отношению к частным домам.

Наиболее удачными для часто используемых лестниц считаются такие параметры:

• наклон подъема к горизонтали (полу помещения) – 25…40 градусов;
• ширина проступи – 21…35 см, но не менее длины ступни наиболее крупного из пользователей. Для подвальных, чердачных и других вспомогательных лестниц допустим размер в ¾ длины ступни, но не меньше половины;
• высота ступеней (подступенка) 14…21 см.

Важно: обычно на внешней стороне ступени делается выступ по всей длине. Это позволяет увеличить опорную плоскость, дать ступне более надежную опору

Величина этого выступа не должна превышать 40 мм, обычно составляет 20…25 мм. Увеличение параметра повышает риск запнуться при спуске или подъеме. Если такой выступ отсутствует, ширина проступи рассчитывается как обычно – по длине ступни.

Такой параметр, как высота проема, рассчитывается на основании роста самого высокого пользователя — рост плюс 10…20 см. СНиП требует не менее 2 м, но для людей с ростом менее 170 см можно немного уменьшить высоту. Правда, высоким гостям дома на такой лестнице будет неудобно.

От чего зависит размер?

Чтобы конструкция лестницы обладала достаточной прочностью, была интересной, комфортной и, конечно, безопасной в эксплуатации, при расчетах надо учесть три главных параметра: её высоту, длину, ширину.

Высота лестницы – это расстояние между полами первого и второго этажей (именно пола, а не потолка второго этажа). Если лестница своей верхней частью устанавливается на потолок второго этажа, то для более удобного эксплуатирования в перекрытии второго этажа делают проем. Высота лестницы рассчитывается очень просто: высота от первой ступени до перекрытия, на 10 см больше роста самого высокого члена семьи. Рекомендуемой высотой проема считается два метра, её надо сохранять на всем протяжении конструкции. Это наглядно изображено на картинке.

Длина изделия будет зависеть от конструктивных особенностей лестницы. Для обычной маршевой это вся длина марша. Если лестница состоит из нескольких маршей и площадок, то это сумма всех их длин. Для винтовой и лестниц с забежными ступенями рассчитывают среднюю длину, и отступая от края пролета 50 см, производят замер.

Ширину лестницы рекомендуют делать 90-150 см, зависит она от конструкции. Измеряют расстояние от поручня до поручня или стены. На рисунке видно, при какой ширине удобно передвигаться одному, а при какой – двоим.

Для различных зон комфорта существуют различные стандарты ширины лестницы:

• повышенная зона комфорта – 150 см;
• комфортная зона – 100-120 см;
• расположенная у стены лестница – 80-100 см;
• у вспомогательных допускается менее 80 см;
• в связи с тем, что лестницы с забежными ступенями к центру сужаются, разрешается ширина не менее 110 см;
• для винтовой лестницы комфортной зоной считается 140 см, минимальный размер – 110 см.

Углом наклона или крутизной лестницы определяется комфорт использования данного изделия. Крутая лестница занимает меньше места в помещении, пологая комфортна в эксплуатации. На схеме изображена зависимость комфортного передвижения по лестнице от угла наклона и места ее использования. В жилом помещении допускается угол наклона 20-45 градусов, но более комфортная зона на рисунке окрашена зеленым цветом (24-37 градусов).

В домах, как правило, изготавливают комбинированные виды лестниц. В данном варианте, чтобы определить угол крепления перил у лестницы, надо провести линию параллельно основе лестницы (косоуру или тетиве). По этой линии и прокладываются перила.

Количество ступеней не предусмотрено стандартами, оно рассчитывается исходя из высоты конструкции и подступенка. У двухмаршевой лестницы число ступенек в пролетах должно быть одинаковое, но на практике так редко получается. Правда, в многоквартирных зданиях регламент предусматривает от 9 до 11 ступенек.

Высота подступенка – это расстояние между двумя ступенями. Самым удобным считается параметр 15 см.

Шагом у лестницы считается ширина ступени, на которую удобно будет наступать всей ступней. Минимально допустимая ширина – 10 см, если эта лестница редко используется, но пользоваться такой конструкцией небезопасно. Оптимальным считается размер 23 см, равный 35 размеру обуви, так что при расчете ширины ступени учитывайте размер ноги членов семьи. Есть возможность сделать шире ступень за счет выноса ступеньки, но не более чем на 5 см.

Если ширина ступени более 65 см, существует опасность оступиться. При расчете ширины имейте в виду промежуток от балясины к балясине – допускается от 10, но не более 15 см, иначе использование конструкции будет опасным. Устанавливая балясины, не забывайте про эстетику.

Длина ступени будет зависеть от конфигурации лестницы. Если основным элементом конструкции будут две тетивы, то расстояние между ними и будет длиной ступени. При использовании в конструкции одного или двух косоуров длину ступени определяете сами. Ниже приведем рекомендуемые размеры ступеней, которые зависят от угла наклона и вида конструкции. Эти расчеты пригодятся для изготовления чертежа лестницы.

Формула удобства, основанная на длине шага

Размер среднего шага взрослого человека составляет 600- 640 мм. Каждая величина обозначается условными знаками. Например,

a- высота подступенка,

b- ширина ступени, новый вид формулы следующий:

2а+b=S 62 см (+-2 см)

Основная формула вычисления удобства размера ступеней, на которую опираются многие “лестничники”: сумма удвоенной высоты подступенков и ширины проступи равна 62 (+-2) см, что соизмеримо со средней шириной шага человека.

При увеличении высоты подступенка a на 1мм., ширину проступи b надо сокращать на 2 мм, уклон при этом увеличится.

Для случаев, когда требуются низкие ступени ниже 145 мм, можно применять упрощенный вариант формулы: a+b. Оптимальные параметры составляют:

a=150 мм,

b =300 мм.

Такой размер можно считать комфортным для всех людей. Серьезное увеличение ширины проступи делает подъем физически неудобным, шаг сильно сбивается, а уменьшение ширины заставит идущего держаться всегда за поручень, без которого он может поскользнуться.

Уклон: градусы или проценты

Строители и инженеры измеряют наклон лестниц в градусах или процентах. Уклон 100% = 90°. Мы будем использовать более понятную и распространенную величину – градусы.

Существует несколько общепринятых показателей:

• пандусы и пологие лестницы с углом, не превышающим 30°;
• стандартные межэтажные конструкции входят в диапазон 30° – 45°;
• приставные, временные, чердачные модели соответствуют показателям 45° – 75°;
• свыше 75° – стремянки, вспомогательные конструкции, используемые редко.

Общепринятые уклоны различных типов конструкций

Диапазоны уклонов у разных лестниц

Конструкторы разработали несколько различных вариантов с различным углом наклона.

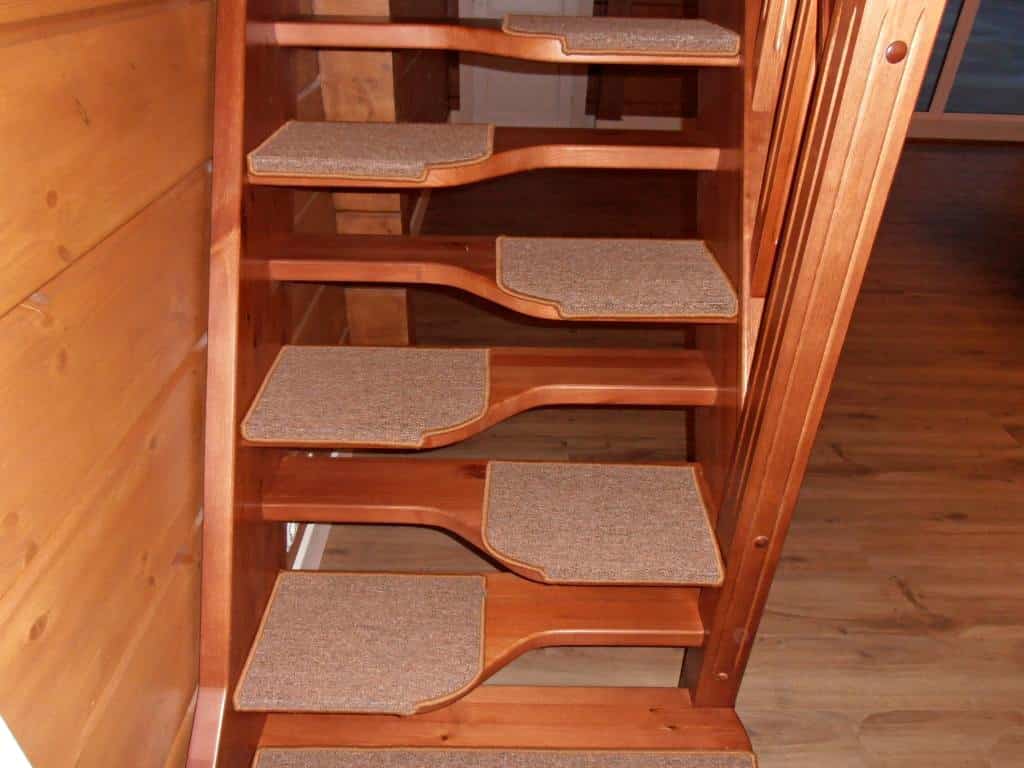

Гусиный шаг – новая модель с нестандартной формой ступеней. Каждая проступь имеет узкую и широкую часть. Визуально конструкция разделена на 2 части. Ступени расположены в шахматном порядке. За счет этого высота шага во время передвижения неодинаковая. Перемещение по такой лестнице напоминает походку вперевалку – отсюда и название конструкции.

Лестница “Гусиный шаг”

Такой вариант экономит пространство, выглядит необычно и современно. Часто используется в хозяйственных помещениях. Минусом специалисты считают сложность правильного расчета нагрузок, длительную установку. Угол наклона – в пределах 45° – 60°.

Наклон не учитывается в винтовых моделях. Это конструкции особого образца, в которых упор делается на размеры ступеней. Компактные лестницы должны обеспечить безопасный и комфортный переход на этаж. Шаг между ступенями выбирается в зависимости от высоты помещения, возраста жильцов, количества предполагаемых ступеней.

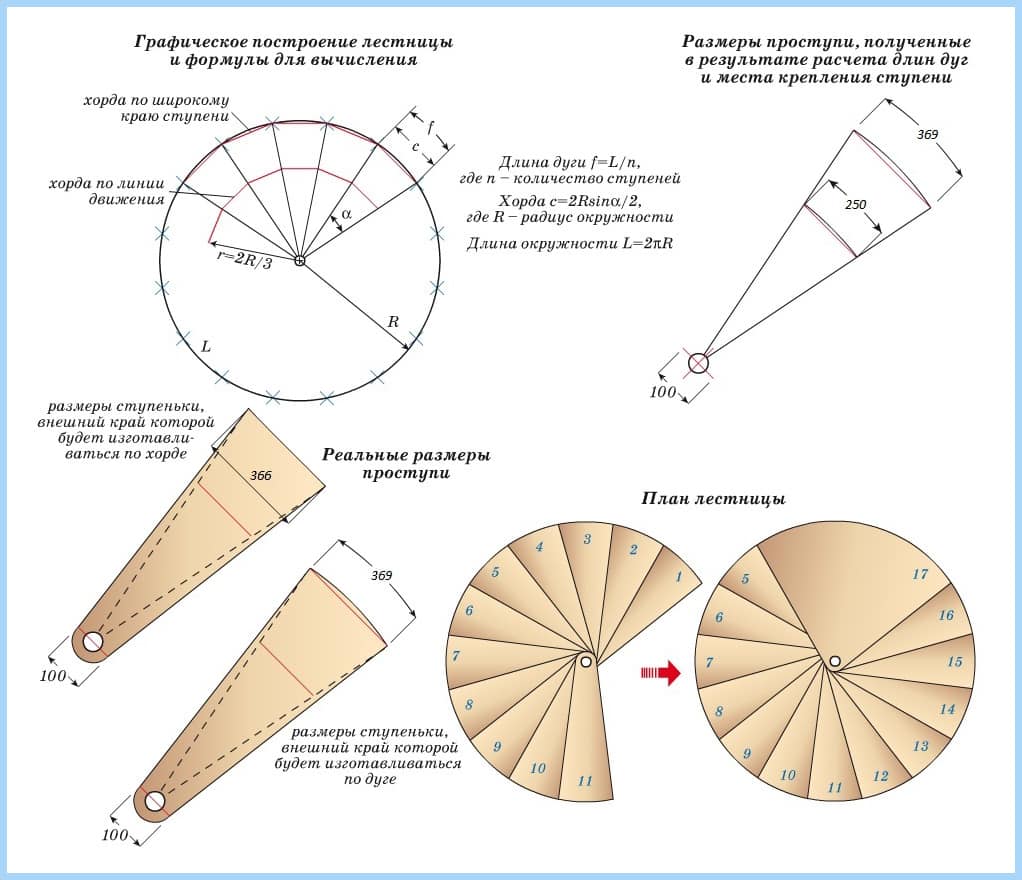

Оптимальные размеры ступени винтовых конструкций

Нормы ГОСТа лестниц для жилых помещений не распространяются на наружные, чердачные, подвальные конструкции. Для уменьшения размеров их устанавливают под углом 60°- 65°. Такие конструкции обязательно оборудуют перилами.

Пример чердачной лестницы

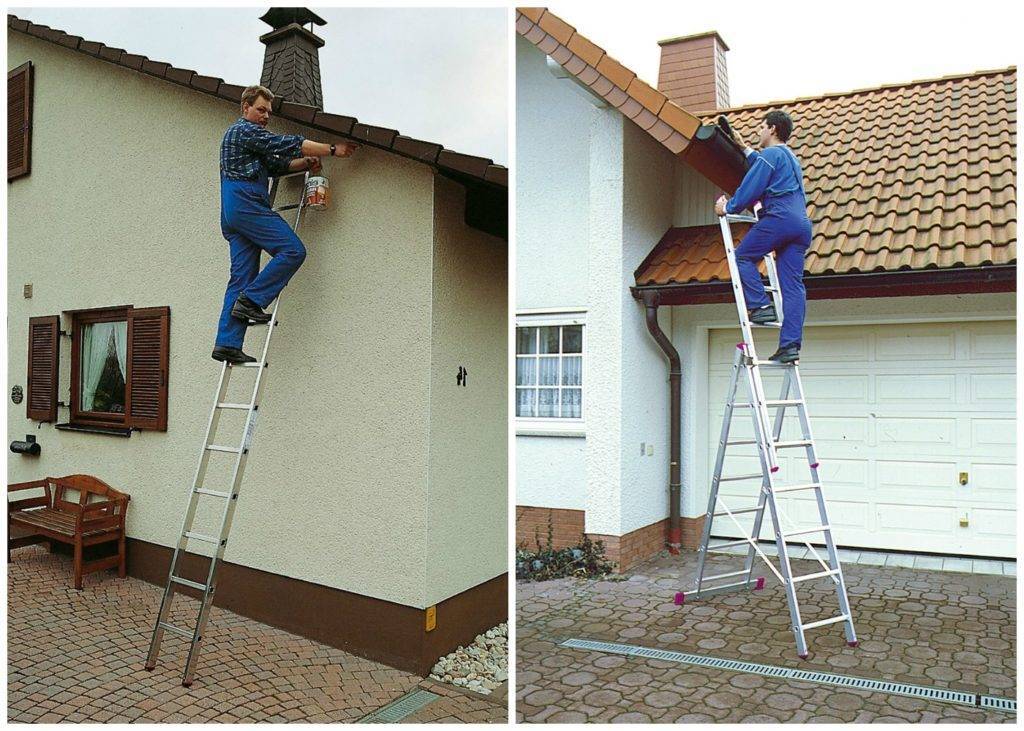

Переносные стремянки имеют допустимый угол наклона – 75° – 90°.

Выбирая модель, учитывают удобство и интенсивность эксплуатации лестницы.

Оптимальные значения уклона

Чем меньше наклон конструкции, тем удобней подниматься, но и тем больше места она займет. В стандартных ситуациях оптимальный уклон лестницы в доме составляет 30° – 45°. Лучшее сочетание удобства и компактности – это уклон 35° – 40°. При таком положении обеспечивается комфортное и безопасное перемещение, при этом лестница имеет приемлемые габариты. В редких случаях допускается установка маршей с показателем до 50°.

Конструкционные элементы лестницы

Мастеру, который принял решение самостоятельно построить в своем доме качественную лестницу, необходимо помнить, что важно некоторое количество углов и параметров, от которых прямо зависит высокая степень безопасности и комфорт ее эксплуатации, который не помешает и при использовании утеплителя для дверей из нашей статьи https://fasdoma.ru/vxodnaya-gruppa/dveri/kak-uteplit-zheleznuyu.html. Чтобы не путать их, необходимо определиться с основной терминологией, так как в данной сфере она достаточно специфична

Важно знать не только, как определить размеры лестницы в частном доме, но и о таких понятиях, как:

Чтобы не путать их, необходимо определиться с основной терминологией, так как в данной сфере она достаточно специфична

Важно знать не только, как определить размеры лестницы в частном доме, но и о таких понятиях, как:

1. Проступь – представляет собой горизонтальную поверхность ступени. Данный показатель прямо зависит от общей формы конструкции. Элемент может быть выполнен в форме трапеции, правильного прямоугольника или треугольника.
2. Подступенок, то есть вертикальная часть ступени. Стоит знать, что наличие здесь сплошной, расположенной вертикальной поверхности совершенно не существенно.
3. Балясины – это расположенные вертикально стойки присутствующий ограждений и перил. Они выполняют не просто функциональное назначение, но по большей части декоративные.

Перила, поручни

Перед установкой перил следует выяснить:

• высоту перил;
• высоту опорных тумб;
• ширину и длину поручней.

Удобной принято считать высоту перил 90 см. На этом уровне рука свободно располагается на поверхности. Человеку не нужно прилагать усилия, чтобы поднимать либо опускать кисть.

При определении высоты опорной тумбы учитывают метод монтажа. Если она устанавливается на проступи, ее высота совпадет с высотой перил. Если монтаж проводится в поверхности пола, суммируется и высота от пола до .

Ширина поручней в 10 см считается достаточной для того, чтобы комфортно располагаться на горизонтальной поверхности, хорошо зафиксировать кисть.

Высота ступеней лестницы: оптимальные значения

Высота подступенка, или высота ступени лестницы, является одним из важнейших размеров, обеспечивающих удобство передвижения по лестничной конструкции. К примеру, в жилых многоквартирных домах, а также в зданиях общественного назначения (больницах, реабилитационных центрах, школах и т.п.), данный параметр должен учитывать физические возможности не только работоспособного здорового населения, но и таких категорий, как дети, люди пожилого возраста, а также инвалиды. Какую же оптимальную высоту ступенек должна иметь идеальная лестница? Как сделать лестницу так, чтобы подъем и спуск по ней был одинаково удобным и безопасным для всех?

Для того чтобы лестница была комфортной для перемещения, высота подступенек должна составлять примерно 10-15 см

На эти вопросы однозначный ответ дают все те же регламентирующие нормативные документы, согласно требованиям которых:

1. Высота подступенка не может превышать 20 сантиметров (т.е. это самая высокая ступень). Это касается, в том числе, и винтовых лестниц, которые имеют забежные ступени и расположены в многоуровневых квартирах.
2. Не допускаются перепады глубины и высоты лестничных ступеней в жилых домах.
3. В общественных зданиях не допускаются перепады глубины и высоты ступенек на одном марше лестницы.

Выполнение этих требований позволяет спроектировать и построить удобную, безопасную в эксплуатации лестницу, построенную с минимальным расходом строительных материалов.

Какая оптимальная длина и высота ступеней лестницы

Перед тем, как начать расчет бетонной лестницы возникает множество вопросов, связанных с ее эстетичным видом, дизайном, выбором материала, из которого она будет создана. Но самые главные вопросы, которые требуют решения – это практичность, удобство и безопасность, которые в первую очередь зависят от того, какая оптимальная длина и высота ступеней лестницы будет выбрана.

Существуют общепринятые нормы, обеспечивающие комфортный шаг и удобное движение по подъемной конструкции.

Для обеспечения таких условий длина ступени должна быть равна 300 мм, а ее высота – 150 мм. Такие пропорции давно и успешно опробованы на практике, и основываются на средней длине человеческого шага и многих других параметрах. Отклонения от этих норм даже на сантиметр приводят к ухудшению качества эксплуатации устройства, вам постоянно придется контролировать свои шаги.

1. К примеру, подъем ступени часто увеличивают в жилых домах или других строениях для экономии полезной площади, соответственно уменьшая их количество, что значительно сокращает площадь, занимаемую лестничным полотном. Однако увеличение стандартного размера даже до 160 мм значительно скажется на эксплуатационных характеристиках. А если этот параметр увеличить до 200 мм, подниматься придется, прилаживая немалые усилия и максимально увеличивая шаг.
2. В случае уменьшения подъема ступенек, что иногда практикуется в школьных и других детских заведениях, взрослому человеку придется буквально «семенить» ногами и постоянно спотыкаться.

Расчет длины и высоты

Не меньшее значение имеет соблюдение стандартных размеров длины ступеньки. Данный параметр больше 300 мм иногда допускают в торговых центрах, банках и других помещениях общественного назначения с постоянно движущимся потоком людей. Но это также привносит свои неудобства – нестандартная длина заставляет человека делать либо один более широкий шаг, либо несколько мелких на одной подножке. Это, конечно, не критично, но доставляет определенный дискомфорт. В частных домах, опять же для уменьшения габаритов конструкции, иногда делают длину подножки меньше положенной. Это приводит к неустойчивому положению ноги и постоянному спотыканию, вследствие чего увеличивается степень травмоопасности конструкции.

Получить оптимальные параметры ступенек и других элементов подъемной конструкции можно также с помощью формул и тщательных расчетов

Учитывая постоянные динамические нагрузки, которые испытывает лестница во время эксплуатации, особое внимание уделяется именно расчетам по несущей способности

Для этого устройство условно делят на консольные и однопролетные балки, и вычисляют по соответствующим формулам нагрузку на каждую из них. Вычисление нагрузок на марши и площадки производится путем суммирования временных нагрузок, которые на них оказываются, и веса самой конструкции.

Оптимальные параметры подъемных элементов в основном зависят от ширины шага человека и вычисляются с помощью несложной формулы:

Эмпирическим путем выяснено, что при восхождении человек тратит примерно в два раза больше сил, чем при движении по плоскости. Исходя из этого, доказано, что лестница будет безопасной и удобной, если будет верна формула 2a+b = 600÷640 мм, где а — высота подступенка, мм; b – ширина подножки, мм; 600÷640 мм – усредненная длина шага человека по плоскости.

Важным параметром при строительстве является угол наклона конструкции:

• Оптимальным значением считается угол от 23º до 45º;
• Наклон менее 23º позволяет вместо лестницы соорудить небольшую наклонную площадку – пандус;
• Угол более 45º характерен уже не для маршевых, а для приставных устройств.
• На лестницах с большим углом наклона – 40º -45º, движение вниз можно осуществлять только спиной вперед.
• Для винтовых конструкций наиболее приемлем подъем в 25º -35º.

Угол наклона увеличивают чаще всего для экономии полезной площади, ведь чем более пологой будет конструкция, тем больше места в помещении она займет.

Зная высоту этажа и угол наклона, а также параметры ступеней, их количество проще всего определить графическим путем. Если высота ступеней не определяется целым числом, ее значение можно округлять с точность до миллиметра. Главное, не забыть потом учесть полученные минимальные погрешности. Добавить их лучше к высоте самой нижней ступеньки, чтобы остальные получились одинаковые, так как разные запрещены по технике безопасности.

Подведем итоги

Из всего выше сказанного, можно сделать вывод, что отклоняться от стандартных размеров ступеньки крайне нежелательно, но, при отсутствии других вариантов, допустимыми отклонениями можно считать: для длины – 280-300 мм, для высоты проступи – 140-160 мм.

Возможные ошибки проектирования

Прежде чем приступить к непосредственному выполнению работ, необходимо ознакомиться с наиболее распространенными ошибками, сопровождающими монтаж лестниц собственными усилиями.

Неверная высота ступеней

Согласно стандартам максимальная высота ступенек не может превышать 190 мм. На практике доказано неудобство конструкций с нарушением рекомендуемых размеров. Слишком высокие ступени особенно неудобны для пожилых людей и маленьких детей.

Максимально допустимые показатели:

• для жилых помещений — 190 мм;
• для нежилых — 170 мм.

Неодинаковый размер

Различная высота может стать причиной несчастного случая. Нормальный ритм ходьбы и разные ступени — несовместимые понятия, не стоит экспериментировать.

Из чего состоят ограждения

Ограждения состоят из таких элементов:

• опорные стойки;
• балясины;
• перила.

Высота перил по ГОСТ Опорные стойки функциональны, к ним крепятся другие детали ограждения. Они могут украшаться декоративными элементами, например, шарами.

Балясины выполняют функцию ограждения. Они могут быть интересно декорированы.

• Поручни деревянные
• Поручень деревянный
• Деревянные перила

Поручни являются опорой для рук.

Какие бывают перила

По оформлению различают такие виды перил:

• классические – на опорных стойках;
• сплошные – в виде сплошных панелей;
• художественные – пространство между стойками заполнено декоративными элементами.

Металлически перила

Перила делают из:

• дерева;
• металла;
• камня;
• стекла.

Кованные перила для лестницы

Поручни из дерева приятны на ощупь. Это экологически чистый материал. Он используется для перил в частных домах и квартирах, так как дерево чувствительно к перепадам температур и влажности.

Металлические перила прочные и долговечные, они служат до 30 лет. Чаще всего ограждения делают из нержавеющей стали. Этот материал не подвержен коррозии, его не надо дополнительно красить. Такие перила устойчивы при ударах, взрыве или пожаре.

Перила из метала

Конструкция перил зависит от конструкции лестницы.

У традиционных маршевых лестниц перила состоят из прямых конструкций.

У винтовых лестниц прила имеют изогнутую форму.

Общие требования к размеру перил для лестниц

Перила как часть ограждения должны быть на всех лестницах, у которых больше трёх ступенек. Также они должны быть на открытых лестничных площадках. Если лестница установлена вплотную к стене, ограждения необязательны, но желательно сделать настенные поручни.

1. Толщиной круглый поручень должен быть не менее 5 сантиметров в сечении. Перила прямоугольного сечения толщиной будут от 2,5 до 3 сантиметров.
2. Внизу и вверху лестницы перила должны выступать на 30 сантиметров. Выступающие участки должны быть горизонтальными.
3. Расстояние от стены до перил – 5-7 сантиметров.
4. Поручни при пандусах обязаны быть строго параллельны пандусу.
5. Концы перил рекомендуется делать закруглёнными.
6. Поверхность должна быть гладкой, без частей, за которые можно зацепиться.

Деревянные перила по ГОСТу

Чертежи деревянных лестниц своими руками: выбор типа лестницы. Параметры для проектирования

Многие люди в нашей стране предпочитают самостоятельно делать те вещи, за которые специалистам пришлось бы заплатить немалые деньги. Если для этого есть знания, умения и опыт – почему нет? В этой статье речь пойдет о том, как выполнить чертежи лестницы из дерева своими руками, какие параметры использовать для этого, и как их связать между собой. Монтаж ступеней

Любому чертежу предшествуют расчеты, на основе которых определяются размеры всех частей лестничного марша. Он должен быть максимально безопасным и удобным для передвижения в любую сторону – как вверх, так и вниз.

Чтобы он получился именно таким, при проектировании нужно постараться не выйти за рамки рекомендованных параметров крутизны лестницы, её ширины, размера ступеней и т.п.

Как рассчитывать наклон: этапы проектирования

Для безопасности можно доверить сложный проект профессионалам. Если есть желание и время, можно рассчитать все самостоятельно. При подсчетах исходят из частоты использования и размеров. Для приставной и обычной лестницы это различные показатели.

Правильный подсчет степени наклона маршей основывается на показателях:

• количество ступеней в каждом пролете;
• место установки;
• специфика использования;
• используемые материалы.

С одной стороны, конструкция должна занять минимум пространства, с другой, – угол подъема лестницы в частном жилом доме выбирается с учетом комфорта для всех возрастных категорий проживающих.

В расчет должны входить размеры перил, высота помещения, положение дверей.

Соответствие популярных размеров ступеней их уклонам

Схема показывает зависимость длины лестницы и высоты ступеней от угла наклона конструкции. При одинаковой исходной высоте марш с наибольшим уклоном занимает меньшее пространство помещения.
