Потолок Грильято – инструкция монтажа

Монтаж несущего профиля потолка Грильято

После того как подвесные устройства были закреплены на бетонной или гипсокартонной плите, можно приступать к монтажу главного несущего профиля Грильято.

Это планка U-образного сечения, высотой в 50 мм и длиной 2400 мм. На одном из торцов выполнен замок, фото.

Второй конец профиля сделан с продольным пазом и глухой опорной поверхностью так, чтобы была возможность концом опереться на стартовый уголок при монтаже или сращивать планки между собой при необходимости. По всей длине рейки выполнены поперечные пазы для установки в них реек по 120 см.

Монтаж начинается с того, что первую рейку ставят глухим концом на стартовый уголок и зацепляют на крюках подвесов. Как правило, одновременно выполняют монтаж сразу двух или трех несущих реек. Для подвеса следующих отрезков по 240 см новые планки сращивают с помощью коротких переходников с уже установленными на крючках элементами.

Последние отрезки получаются нестандартной длины, поэтому перед монтажом профиль приходится обрезать со стороны замка. Далее, внутрь соединяемых концов укладывается и защелкивается переходник на продольных щелевидных отверстиях профилей.

У качественных потолков Грильято всех переходники спрятаны внутри планки, поэтому после монтажа их не видно, и сама конструкция создает впечатление единой цельной рамы.

Собранная линейка несущего профиля, подвешенная на крюках, получается очень гибкой и слабой, ее легко повредить неосторожным движением. Опытные мастера предпочитают по мере наращивания длины выполнять монтаж поперечин по 120 см. Так у потолка Грильято больше шансов остаться неповрежденным.

Преимущества и недостатки потолков из ячеек

Комбинирование Грильято и гипсокартонного потолка

У потолков Грильято есть и положительные, и отрицательные характеристики. Давайте их рассмотрим.

Преимущества потолка такого типа

Главные плюсы подвесных конструкций Грильято:

  • зрительное увеличение высоты комнаты за счет ячеек;
  • разнообразные комплектации конструкций дают возможность проводить эксперименты с дизайном интерьера;
  • скрытая прокладка коммуникаций;
  • профили несущего типа в рамках системы создают эффект непрерывности потолка, а оригинальная решетка привносит в дизайн интерьера помещения легкость, воздушность, изящество и элегантность;
  • возможность комбинировать потолок Грильято и иные похожие варианты;
  • профили для системы подвесного типа, стойкие к нагрузкам при эксплуатации и воздействиям атмосферного характера;
  • экономия времени и средств за счет замены одного поврежденного фрагмента без осуществления демонтажа всего каркаса.

Отрицательные черты

Минусы потолков Грильято:

  • высокая стоимость;
  • требуется внимательное изучение прилагаемой инструкции, иначе есть риск запутаться в профилях и направляющих.

Решетчатые потолки Грильято

Решетчатые покрытия Грильято имеют особую форму и отличаются большим разнообразием цветов. С их помощью можно получить интересные и уникальные потолочные покрытия. Они нередко применяются в дизайне интерьеров помещений гостиниц, выставочных залов, торговых центров и офисов

Важное условие для их использования – достаточная высота помещения

Плюсы и минусы

К преимуществам решетчатых потолков Грильято причисляют следующие их качества:

  1. Ячеистая подвесная конструкция понижает потолочную поверхность, чем улучшает габариты высокого помещения.
  2. Покрытие имеет все преимущества подвесных систем – оно скрывает инженерные коммуникации, выравнивает базовую поверхность, за ним можно уложить теплоизоляционные материалы. Кроме этого, покрытие не препятствует вентиляции запотолочного пространства и позволяет монтировать скрытые системы пожаротушения, а также подсветку.
  3. При необходимости одна или несколько панелей демонтируются, чтобы осмотреть или отремонтировать проложенные инженерные сети.
  4. Решетчатая конструкция с мелкими ячейками уменьшает шумность помещения, поскольку звуковые волны гасятся, многократно преломляясь в отверстиях покрытия.
  5. На такие потолки можно монтировать навесные и встроенные светильники, а также устанавливать скрытое освещение.
  6. Среди большого ассортимента размеров, форм, расцветок и фактур покрытия несложно выбрать панели под стиль и цвет интерьера.
  7. Легкость покрытия – дополнительное преимущество, благодаря которому конструкция не утяжеляет перекрытие.
  8. Поверхность с мелкими ячейками кажется монолитной.
  9. Потолки Грильято называют универсальными, ведь они комбинируются с другими подвесными системами.
  10. Алюминий устойчив к коррозии, повышенной влажности, перепаду температур и их предельным значениям, поэтому такие панели имеют практически неограниченную сферу использования.
  11. Решетчатый потолок самый долговечный. Он прослужит много десятилетий.

Минусом потолков Грильято считают их высокую стоимость. Это связано как с немаленькими ценами на алюминий, так и с повышенными расценками по причине новизны технологии. Монтаж длится довольно долго и требует кропотливой работы, поэтому это считается еще одним недостатком решетчатых конструкций. Однако значительные расходы на покупку и монтаж окупаются неограниченным сроком использования.

Технические характеристики

Для производства панелей Грильято применяется лента из алюминия, которая имеет толщину 0,5 мм. Для производства плит используется технология горячего просушивания. Цвет решеток бывает разный: серебристый, золотой, бежевый, черный и белый. Панели бывают матовые и хромированные. На заказ производится решетка нужной расцветки.

Один квадратный метр ячеистого покрытия весит 2-6 кг. Масса зависит от размеров ячеек. Чем они меньше, тем больше вес. На общей массе также сказывается толщина используемого профиля.

Конструкции Грильято CL15

Самым большим спросом среди потребителей пользуется набор комплектующих Грильято CL15. Это целый комплект необходимых деталей для сборки решетчатого потолка. В него входят профили Т-образного сечения и алюминиевые решетки, которые состоят из рамок с сечением в форме буквы «L». Внутри рамок имеется решетчатое заполнение из реек U-образного сечения.

В качестве несущего каркаса используется система профилей Т-15. Это позволяет провести сборку быстро. Кроме этого, такая система обеспечивает быстроту демонтажа отдельных плит с целью их замены, осмотра, ремонта коммуникаций или усовершенствования конструкции.

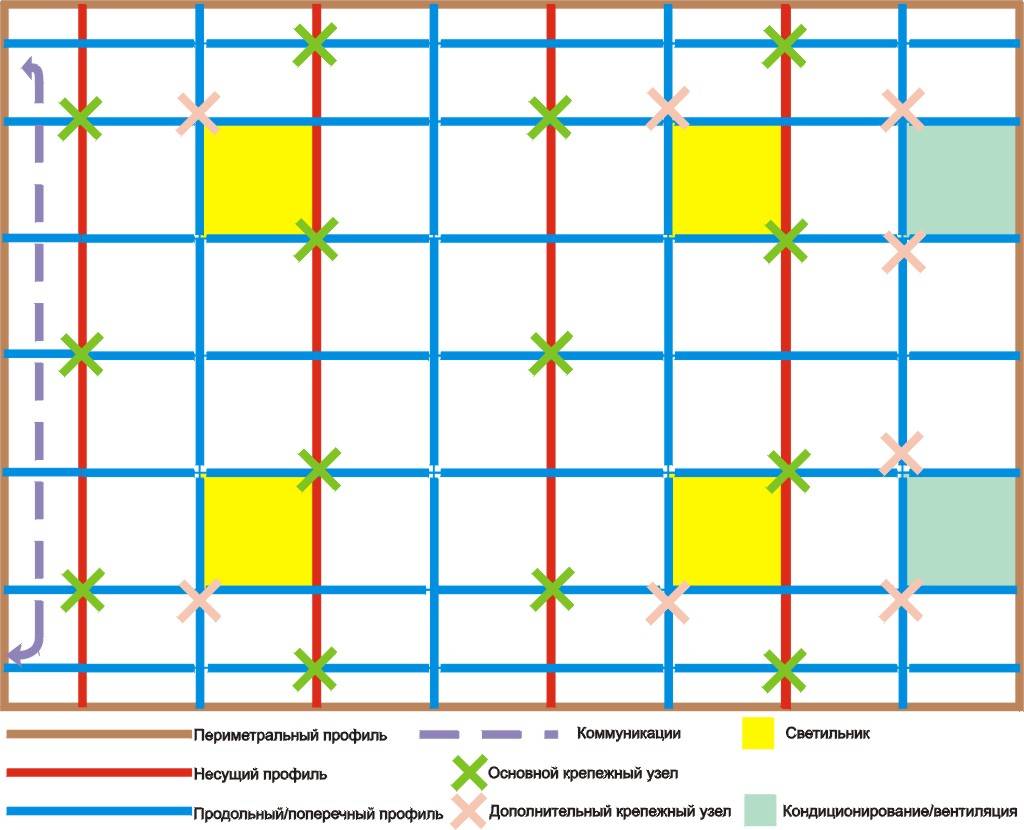

Перед монтажом сетчатого покрытия разрабатывается схема, где указываются габариты ячеек, места прокладки инженерных коммуникаций и шаг установки профилей. Далее базовая потолочная поверхность размечается. На стенах чертят границу, на которой будет находиться решетчатое покрытие.

Далее на базовой поверхности прокладывают инженерные коммуникации – монтируют вентиляционные каналы, прокладывают электрические кабели и другие сети. После этого монтируют направляющие и несущие профили каркаса. Затем при помощи регулировки высоты подвесов всю конструкцию выравнивают в одной горизонтальной плоскости. Выполняется установка решетчатых панелей. Монтируются навесные и встроенные светильники.

Разновидности

Пластиковые наличники различаются в зависимости от конструкции, материала, технологии изготовления, способа монтажа и места расположения. Кроме того, есть разница между изделиями для разного типа окон: то, что подходит для ПВХ остекления не всегда будет гармонировать с деревянным окном или дверью.

На пластиковые окна

Обычно, это однотонные изделия белого или темно-коричневого цвета, изготовленные из листового пластика. Главное требование к такой обналичке – соответствие внешнему виду здания и перекрытие монтажных стыков.

На деревянные окна

Для оконных блоков из древесины производятся специальные наличники, полноценно имитирующие наиболее распространенные породы дерева. Помимо внешнего сходства, такие изделия имеют соответствующую фактуру, что делает материал наличника визуально практически не отличимым от имитируемого оригинала.

Наружные и внутренние

С уличной стороны постройки устанавливают более прочные и массивные изделия, чем с внутренней. Немаловажным качеством является стойкость покрытия к ультрафиолетовому излучению и прочим атмосферным воздействиям. Как с наружной таки с внутренней стороны наличник должен полностью перекрывать монтажный шов, соответствовать оформлению откосов, интерьеру помещения и общему дизайну здания.

Специфика монтажа Грильято

Потолок в виде решетки Грильято применяют на больших по площади помещениях, потому что они не провисают, а именно:

  1. в спортивных сооружениях;
  2. в развлекательных заведениях;
  3. в торговых точках;
  4. в транспортных терминалах.

Установка выполняется в 2 этапа. Первый заключается в том, что необходимо подготовить старое покрытие, а второй — в монтаже новой системы. Сквозь ячейки хорошо видно старое основание, поэтому необходимо его тщательно почистить для того, чтобы оно приобрело нормальный вид. Оставив основание белым, а ячейки покрасив в любой другой цвет, можно придать потолочному покрытию очень необычный вид. В ячеистое полотно легко вмонтировать:

  1. точечные светильники;
  2. электрические провода;
  3. системы вентиляции и пожаротушения.

Эта конструкция не делает потолок тяжелым. Ухаживать за ним совершенно не сложно. При загрязнении можно просто помыть щадящим моющим средством и мягкой тряпочкой. Исключительная долговечность потолка Грильято делает его очень надежным. Эти конструкции отлично сочетаются с прочими подвесными сооружениями.

Особенности потолков Грильято

Особенности потолков данного типа состоят в следующем:

  • Системы подвесных потолков Грильято являют собой оригинальные, собраннуюые в виде ячеек системы, основу которых составляют объемные металлические профильные решетки, изготавливаемые из алюминия и имеющие U-образную форму профиля, 5 или 10 мм толщиной и 30-50 мм в высоту.
  • Широко варьируются по размеру ячеек, из которых состоит потолок Грильято, которые в зависимости от вида потолка могут быть от 30*30 до 200*200 мм. Образуются ячейки посредством пластин – алюминиевых лент толщиной 0,32-0,4 мм.

Решетчатая секция – основной конструктивный элемент подвесных потолков Грильято

  • Размер одной потолочной секции решетки равняется 600*600 мм.
  • Потолочные решетки Грильято доступны в данный момент в следующих цветовых вариациях – белой, серебристой, позолоченной, хромовой и в цвете металлик. Цвет конструкция приобретает на этапе изготовления алюминиевой ленты и нанесения на нее защитного покрытия методом горячей сушки. По желанию система может иметь любой другой цвет, приобретаемый методом окрашивания.

Преимущества потолков Грильято

Попробуем разобраться, в чем состоит секрет популярности потолочных систем подобного типа:

  • В первую очередь системы Грильято позволяют надежно скрыть коммуникации, размещенные в межпотолочном пространстве.
  • При этом правильно осуществленный монтаж потолка не мешает вентиляции посредством вентиляционной системы, расположенной за подвесным потолком, что особенно актуально для промышленных и других производственных цехов.
  • Кроме того, решетчатые потолки Грильято существенно снижают уровень шума, свойственный все тем же вентиляционным системам при их работе.
  • Одним из основных достоинств таких потолочных конструкций является их высочайшая практичность: решетка обладает высокой стойкостью к образованию коррозионной корки, не меняет своих внешних и технических характеристик под действием ультрафиолета, достаточно долговечна даже в условиях постоянной повышенной влажности.

Экологичность потолков позволяет их использование в заведениях общественного питания

Производитель потолочных систем Грильято использует при их изготовлении экологичные материалы, в результате чего конструкция получается абсолютно безопасной для человеческого здоровья.

Потолки, которые часто ошибочно называют Грильята, а некоторые даже Грильяж, обладают всеми качествами для установки не только на производстве, но и в торговых центрах и любых других людных заведениях.

Использования фальшпотолка Грильято для больших пространств

Понятно, что реечный потолок Грильято, установленный в торговом центре, на выставке или в производственном помещении, позволяет решить сразу несколько проблем:

  • Закрыть и задекорировать на потолочной поверхности вентиляционные трубы, проводку и вспомогательные коммуникации. Помещение обретает более благоустроенный вид;
  • Решетчатый потолок Грильято эффективно глушит низкочастотный шум, неизменно возникающий в любом большом павильоне, торговом зале при большом скоплении людей;
  • Растровый потолок Грильято эффективно рассеивает тепло инфракрасных излучателей, спрятанных над головами посетителей за фальшпотолком.

Основным преимуществом системы грильято является то, что, будучи первоклассной декор облицовкой, потолок остается практически прозрачным, как для воздушных потоков, так и теплового излучения или звука.

К сведению! Подобный способ применяют для высушивания пола в вестибюлях и тамбурных помещениях в зимнее и осеннее время.

Это означает, что при резком перепаде давления воздуха из-за работы вентиляции, сильных порывов ветра, открытия – закрытия входных дверей потолки типа Грильято не хлопают, подобно металлическим панелям Армстронг, и не раскачиваются, как реечные или сегментные конструкции. Поэтому подавляющее большинство фальшпотолков в больших помещениях с длинными и узкими коридорами выполнены по системе Грильято.

Четыре типа конструкции потолка грильято и их особенности

Универсальных отделочных материалов нет и быть не может – такова уж специфика современных строений. Вот и потолок грильято, чтобы удовлетворить требованиям различных условий эксплуатации, имеет целых четыре разновидности.

  • Модель стандарт. Благодаря своей дешевизне используется практически повсеместно – это ровная подвесная система, которая монтируется в одном уровне параллельно полу и имеет U-образный профиль.
  • Пирамидальная модель. Для ее создания используется Y-образный профиль – ячейки такого потолка представляют некое подобие усеченных пирамид. Среди прочих, присущих всем потолкам грильято преимуществ, эта модель позволяет зрительно увеличить высоту помещения за счет эффекта перспективы.
  • Модель жалюзи. Это самая непросматриваемая система потолка грильято, которая собирается из профилей различной высоты. Такая система позволяет практически полностью скрыть все проходящие за ней коммуникации и в то же время обеспечить к ним легкий и быстрый доступ.
  • Разноуровневая модель. Собирается из профилей различной высоты – это самый подходящий вариант сборки потолочной системы грильято, позволяющий воплощать в жизнь различные дизайнерские решения. Именно эта разновидность получила широкое распространение при отделке потолков в офисных и жилых помещениях.

Конструкция потолка грильято

Кроме того, говоря о разных видах потолка грильято, не лишним будет упомянуть и о его окраске – стандартом считается белый цвет, но встречаются рейки серой и даже черной окраски. Из нестандартных вариантов можно отметить грильято, окрашенные под золото или хром. Ну а по большому счету, за дополнительную плату вы можете приобрести потолок грильято любой окраски, удовлетворяющей вашим требованиям.

Виды потолка грильято

Технология установки

Подготовка потолочного перекрытия

Как мы отмечали выше, монтаж Грильято следует проводить на подготовленное потолочное перекрытие:

  • С плит перекрытия удаляем остатки старой отделки.
  • При необходимости выполняем ремонт, в частности расшивку и заделку трещин.
  • Выравниваем перекрытие, после чего белим его или окрашиваем интерьерной краской.
  • Готовим коммуникации, которые будут проложены за подвесной системой.
  • По периметру помещения наносим разметку, отмечая уровень, на котором будет монтироваться решетка Грильято. Это можно сделать с помощью лазерного или водяного уровня.

Когда подготовительные работы завершены, можно переходить непосредственно к монтажу.

Монтаж подвесной системы

В большинстве случаев установку подвесных решеток выполняют сотрудники компании, у которой вы приобрели потолок. Если же вы хотите выполнять монтаж самостоятельно, то следует внимательно изучить схему крепления и строго следовать инструкции:

  • Длину и ширину помещения делим на 2,4м. для расчета количества направляющих. Как правило, направляющие стараются монтировать параллельно стене, длина которой делится на 2,4 с наименьшим остатком – так мы минимизируем количество обрезков.
  • По нанесенной на стены разметке по всему периметру монтируем стартовый уголок. Для его крепления используем дюбели с пластиковой гильзой диаметром не менее 6 мм. Уголок крепим к стене и закрепляем стопорными шурупами.
  • Далее приступаем к установке направляющих реек. Для крепления их к потолку используем подвесы из троса или проволоки (как правило, приобретаются в комплекте). Подвес закрепляем в потолке с помощью зонтичного дюбеля. Шаг подвесов – не более 1 метра.
  • Все направляющие должны быть закреплены на одном уровне. Для их крепления нужно просто вставить их в крюк подвеса. Для соединения между собой используются специальные соединительные элементы.
  • Последовательность крепления реек такова: вначале устанавливаем детали 2,4 м, затем — 1,2 м, затем — 0,6м. При этом детали 2,4 и 0,6 м монтируются параллельно друг другу.
  • Панели, которые не подойдут по размеру, нужно отрезать ножницами по металлу (по 1 рейке, в разобранном виде).

Статья в тему: установка подвесного потолка Армстронг.
Результатом наших действий должна быть подвешенная к перекрытию и закрепленная по периметру обрешетка с ячейкой 600х600мм. В нее мы укладываем наши основные модули:

  • Решетки Грильято собираем из профилей соответствующей конфигурации. Они поставляются в разобранном виде, поэтому нужно собирать клетки из «пап» и «мам» в единое целое.
  • Готовый модуль поднимаем и вкладываем в ячейку из направляющих.
  • В выбранные ранее ячейки устанавливаем специальные светильники для потолка Грильято. Каждый светильник подключаем к сети и фиксируем как минимум двумя подвесами.

С первой попытки разобраться будет сложно, но достаточно освоить технологию один раз, и в дальнейшем вы будете собирать такие системы очень быстро. Рекомендуем вам посмотреть технологию установки на этом видео:

Монтаж потолка «Грильято»

Сборные детали потолка «Грильято» подвесного типа соединяются между собой способом, который в столярном деле называется крестообразной врезкой вполдерева. Для того, чтобы горизонтальная полка всегда была обращена вниз часть элементов имеет вырезы на половину высоты элемента со стороны полки, другая часть имеет такие же вырезы со стороны верха полок. Вставив по врезке один такой элемент – в другой получим крест из элементов с полками, расположенными в нижней видимой части потолка.

Элементы бывают следующих типов:

  1. несущие продольные элементы, устанавливаемые с шагом 1200 мм, длиной 2400 мм, с врезкой со стороны верха полок;
  2. несущие поперечные элементы, устанавливаемые с шагом 600 мм, длиной 1200 мм, с врезкой со стороны верха полок;
  3. дополнительные элементы, устанавливаемые параллельно элементам типа 1, с шагом и длиной 600 мм, с врезкой со стороны верха стенок; эти же элементы используются частично для сборки решеток и формирования ячеек;
  4. элементы длиной 600 мм с нижней врезкой со стороны горизонтальных полок, для формирования ячеек решетки;
  5. уголок, устанавливаемый по периметру помещения, на который конструкция частично будет частично опираться на участках, примыкающим к стенам.

Этапы установки потолка «Грильято» можно разделить на подготовительные работы и на осуществление непосредственной сборки и монтажа.

Подготовительные работы

— при помощи шпаклевки выровнять и устранить крупные дефекты существующего потолка; если потолок был побелен мелом, такое покрытие следует удалить любым механическим способом;
— окрасить потолок водоэмульсионной краской в тон или в контраст цвету элементов подвесного потолка;— вычерчивается план помещения, на который наносится схема монтажа потолка «Грильято» с местами установки и размещения продольных и поперечных элементов (тип1 и тип 2) потолка; если помещение прямоугольное – следует принять решение о способе монтажа вдоль длинной или короткой стены помещения; при этом следует руководствоваться наименьшим расходом монтажных элементов и минимумом потребности их обрезки; также на схеме необходимо наметить места подвеса к существующему потолку и установки электроосветительных приборов;— на основании вычерченного плана рассчитать количество необходимых элементов, которые следует приобрести перед непосредственным началом работ;
— подготовить нужные инструменты и инвентарь.

Необходимый инструмент

  • дрель или перфоратор;
  • шуруповерт;
  • отвертки;
  • лазерный или водяной уровень;
  • пузырьковый уровень;
  • рулетка;
  • ножницы или ножовка по металлу;
  • отвес;
  • молоток;
  • стремянки или подмости;
  • защитные очки.

Сборка и монтаж

При помощи лазерного или водяного уровня по периметру помещения отметить (карандашом, фломастером, мелом) замкнутый контур на нужной высоте, соответствующей низу будущего потолка.

По вычерченной линии периметра закрепить к стенам при помощи шурупов-дюбелей опорный уголок. В соответствии с планом наметить места, в которых будут устанавливаться несущие продольные элементы (тип 1).

До необходимой длины эти элементы наращиваются путем соединения «встык» и использования входящих внутрь соседних профилей специальных закладных деталей замками. С шагом не менее 1000 мм к основному потолку прикрепляются регулируемые подвесы (стержни с крючком на конце) при помощи шурупов, если потолок деревянный, или расширяющихся при завинчивании дюбелей, если бетонный.

Эти подвесы соединяются с элементами потолка при помощи крючков. По намеченной линии устанавливается и выравнивается профиль типа 1 нужной длины. С шагом 1200 мм устанавливаются остальные и подвешиваются остальные профили типа 1. С шагом 600 мм перпендикулярно продольным, используя соответствующие врезки, монтируются и подвешиваются к потолку поперечные профили (тип 2).

С шагом 600 мм параллельно профилям типа 1 на профили типа 2 устанавливаются профили типа 3, в результате чего на потолке образуется сетка с ячейками 600 х 600 мм. Отдельно собирается необходимое количество решеток-панелей из элементов типа 3 и типа 4 с ячейками 100 х 100 мм (на одну такую сетку потребуется по 5 элементов типа 3 и типа 4).

Готовые собранные решетки-панели устанавливаются торцами своих элементов в соответствующие места-врезки подвешенной на потолке сетки с ячейками 600 х 600 мм. Установку потолка «Грильято» можно считать законченной; при необходимости в отдельные ячейки можно вставить светильники, другие элементы декоративной отделки, совпадающие по размерам или по модулю с ячейками решетки готового потолка.

Виды потолков Грильято

При решении вопроса, как собрать потолки Грильято, важно знать, что алюминиевый профиль может быть окрашен в разные цвета. В зависимости от этого выделяют следующие виды потолков:

  • Белые и синие.
  • Медные и хромовые.
  • Серебристые и позолоченные.

Способ размещения определяет следующие виды потолков:

  • Стандартные конструкции с ячейками квадратной формы. Основным элементов таких потолков является U-образный алюминиевый профиль. Главное отличие – размер ячеек.
  • Потолки пирамидальной формы. Оригинальность и необыкновенная форма создают особый эффект. В качестве основного элемента используется Y-образный профиль. Наиболее подходящее цветовое решение в этом случае: золото, хром или под дерево.
  • В виде жалюзи. Подобное решение подходит для помещений, пространство которых ограничено стенами или перегородками. Конструкция дает возможность легко и быстро проникнуть в пространство между потолками, поэтому потолки в виде жалюзи рекомендуется устанавливать при размещении коммуникаций над потолком. Основой потолков в виде жалюзи являются U-образные прямые и поперечные алюминиевые профили.
  • Многоуровневый потолок. Такой вариант используется для создания нестандартного интерьера и воплощения неординарных фантазий дизайнера. Многоуровневые конструкции создаются из U-образных алюминиевых профилей путем размещения их на разном расстоянии от основной плоскости.

Подготовка и монтаж подвесов

Даже опытные мастера иногда не уделяют должного внимания подготовке креплений. В результате нередко случается ситуация, когда точка зацепления на рейке несущего профиля совпадает с линией установки поперечного профиля, как на фото.

В результате приходится думать, как собрать потолок грильято так, чтобы и поперечина встала на свое место, и подвес не «порвал» тонкий металл.

Совет! Если случилась ситуация, похожая на ту, что на фото, лучше всего перебросить крюк подвеса на следующее отверстие на планке. Любые попытки подогнуть проволоку или засунуть замок поперечины в перекрытый паз несущего профиля заканчивают помятым металлом каркаса потолка Грильято.

Сам по себе регулируемый быстроподвес представляет собой гибкую стальную пластину с двумя отверстиями. Для сборки крепежного устройства достаточно согнуть пальцами пластинку дугой и продеть две проволочные спицы. Отрезать лишний металл не нужно, это нужно будет сделать на этапе сборки каркаса потолка.

Вторым этапом выполняют разметку под монтаж крепежа на черновом потолке. Если потолочная плоскость зашита гипсокартоном, то петлю быстроподвеса можно закрепить обычным саморезом по металлу. В том случае, если остается бетонная плита, придется бить перфоратором отверстия для монтажа с помощью дюбелей.

Разметку под потолок Грильято наносят на черновую поверхность в виде продольных линий, обозначающих будущую укладку несущего профиля. Риску под первый подвес наносим, отступив от стены 60-70 см, остальные точки под дюбеля для зацепления быстроподвесов ставим с тем же шагом 70-75 см. После завершения монтажа подвесов их нужно отрегулировать и выровнять так, чтобы цепляющие крюки находились примерно в одной плоскости.

Монтаж потолка Грильято.

Монтаж ячеек

Перед началом монтажных работ нужно определиться с размером ячеек, так как они бывают 10-ти стандартных размеров:

  • 30 на 30 мм,
  • 40 на 40 мм,
  • 50 на 50 мм,
  • 60 на 60 мм,
  • 75 на 75 мм,
  • 86 на 86мм,
  • 100 на 100 мм,
  • 120 на 120 мм,
  • 150 на 150 мм,
  • 200 на 200 мм.

Последние два размера подходят только для декоративных целей, так как обладают максимальной степенью прозрачности

Также важно обратить внимание на цвет ячейки, ширину базы, толщину металла и высоту ячейки. Схематично выделяют следующие типы:

  • Стандарт. Конструкция состоит из одинаковых секций квадратной формы стандартных размеров. Является самой популярной моделью.
  • Пирамида. Оригинальный потолок с визуальным 3D – эффектом, который достигается использованием Y-образного алюминиевого профиля.
  • Жалюзи. Гениальное решение для комнат с ограниченной шириной, которое обеспечивает быстрый доступ к инженерным коммуникациям.
  • GL15. Адаптированная версия под потолки типа Армстронг с возможностью установки решеток грильято. В комплекте поставляется подвесная система Т-15. Само устройство производит впечатление очень сложной конструкции.
  • Многоуровневый потолок. Разные уровни достигаются за счет разной высоты профилей и решеток “мама — папа”. Отличительной особенностью является деление на модули, которые впоследствии можно по отдельности разбирать и собирать заново.

Грильято-жалюзи

Инструменты для монтажа

Потребуется следующие инструменты и оборудование:

  • дюбели,
  • подвесы,
  • направляющие и профили,
  • U-образные профили “мама — папа”;
  • при необходимости внутренние блоки потолочного кондиционера,
  • отопительные элементы,
  • датчики противопожарной безопасности,
  • растровые или направленные светильники для Грильято;
  • уровень,
  • отбивочный шнур,
  • линейка,
  • стремянка,
  • пистолет монтажно-поршневой,
  • шуруповерт,
  • отвертка,
  • перфоратор.

Далее приведем описание процесса монтажа потолка. Это под силу сделать собственными силами при наличии стандартного набора инструмента. Перед началом работ нужно рассчитать положение несущих планок, длина которых составляет 180 или 240 см:

  • Необходимо разделить эти два значения на длину и ширину помещения и по полученному значению выбрать оптимальный вариант сборки, который позволит минимально обрезать несущие планки.
  • Отмечаем на базовом потолке места для крепления подвесов, на которые будут крепиться направляющие планки.
  • Монтируем по периметру помещения пристенный уголок, который даст возможность зафиксировать высоту будущего потолка. Отверстия в стене нужно сверлить с шагом в 1 метр. Уголки крепи дюбелями.
  • Устанавливаем подвесы в ранее отмеченных точках.
  • Продолжаем сборку установкой несущих планок. Устанавливаем рейки длинной 240 см, соединяем их вместе посредством соединительных элементов. Далее ставим планки 1.2 и 0.6 метра длиной. В итоге получим решетчатую конструкцию.
  • На дополнительных подвесах крепим осветительные приборы.

Номенклатура для потолков Грильято

  • Собираем непосредственно Грильято при помощи планок “мама-папа”. Собрав всю конструкцию на полу, поднимаем ее к потолку и аккуратно вставляем в собранный каркас.
  • На последнем этапе протягиваем электропроводку и выравниваем уровнем всю конструкцию при помощи подвесов.

На фото ниже приведена подробная схема сборки потолка.

Схема потолка Грильято

Ниже приведены ролики, которые вам помогут понять все тонкости процесса сборки потолка Грильято.

Преимущества потолков Грильято

Для наглядности, чтобы четко представлять все особенности ячеистой конструкции, рассмотрим по порядку все преимущества:

  • Пожарная безопасность. Материал, из которого сделан потолок, огнеустойчив. Во время пожара не подвергаются опасности несущие конструкции помещения и инженерные сети; обеспечивается оптимальное дымоотведение. Государственные органы в сфере надзора за пожарной безопасностью ставят в пример потолки-решетки, что не вызывает проблем у владельцев зданий с сертификаций и получением необходимых разрешений.
  • Экологичность. Потолок полностью производится из алюминия, а это уже гарантирует то, что металл не горюч, не токсичен, не подвержен коррозии.
  • Устойчивость. Для любого помещения Грильято станет идеальным решением, так как он абсолютно устойчив к воздействию влаги, перепадов температур, прекрасно вентилируются, не требует постоянного ухода.
  • Универсальность. Сфера применения ограничивается лишь фантазией дизайнеров и пожеланиями заказчиков. Создается ощущение отсутствие потолка; можно создать необычное световое оформление.

Потолки Грильято

Существует 3 основных варианта, в которых производится Грильято. Подвесной потолок в первую очередь отличается диаметром ячеек и толщиной металлического профиля.

Можно выделить следующие серии –

  1. Премиум;
  2. Стандарт;
  3. Эконом.

Образцы потолка Грильято

Мало кто знает, но многие производители и поставщики предлагают своим клиента клиентам услугу “Грильято RAL”. Ее суть заключается в том, что по желанию можно выбрать любой цвет из предложенных в каталоге.

Подвесной потолок-решетка.

Подвесной потолок-решетка Грильято позволяет открывать новые перспективы в архитектуре современных потолков. Благодаря всему многообразию цветовых решений и особенностям своей геометрической структуры, потолок Грильято дает различные интересные варианты дизайна помещений. Этот потолок по праву может гордиться своей хорошей коррозиестойкостью, светостойкостью, отличным сопротивлением атмосферным воздействиям, долговечностью декоративного покрытия. Потолок Грильято прост и удобен в монтаже, а благодаря тому, что он изготавливается из алюминия, он является еще и крайне долговечным и влагостойким. Конструкция потолков Грильято позволяет:

  • скрыть в межпотолочном пространстве все инженерные коммуникации, уменьшить объем помещения;
  • обеспечить легкий доступ для обслуживания инженерных систем в межпотолочное пространство (решетки очень просто демонтируются);
  • значительно снизить в помещении уровень шума. Эффективная термоизоляция и звукопоглощение обеспечивается благодаря монтажу плит из стекло- и минерального волокна с подставочной пленкой, которые опираются на решетки;
  • разнообразно решать систему освещения. Помимо того, что помещение с потолком Грильято можно освещать при помощи встраиваемых в ячейки решетки светильников либо модульными светильниками 600х600, можно использовать и светильники, которые устанавливаются в межпотолочном пространстве. Благодаря этому можно создавать оригинальные визуальные эффекты тени и света.

Потолок Грильято является отличным дизайнерским решением потолка. Характеристики этого потолка удовлетворяют одновременно многим требованиям: высокой стойкости к агрессивным и влажным средам, повышенной пожаробезопасности, улучшенной вентиляции межпотолочного пространства, возможности легкого демонтажа. Область его применения:

  • аэропорты и вокзалы;
  • торговые центры и магазины;
  • кассы и залы ожидания;
  • бары, кафе, рестораны;
  • холлы и коридоры.

Подвесной потолок Грильято (решетчатый либо ячеистый потолок) состоит из решеток, которые собирают из U-образных профилей («мама» и «папа»). Решетки устанавливают на несущие направляющие, длина которых составляет 600мм (несущая С 60), 1200мм (несущая С 120), 1800мм (несущая С 180). При помощи соединительного элемента несущие направляющие С 180 крепят друг к другу. В результате, смонтированная конструкция создает эффект открытой непрерывной поверхности с квадратными ячейками. Ячейки бывают различных размеров: 200х200мм, 150х150мм, 120х120мм, 100х100мм, 86х86мм, 75х75мм, 60х60мм, 50х50мм, 40х40мм. Высота же U-образных профилей также может быть разной: 50мм или 40мм. Из алюминиевой ленты (толщиной до 0,5мм) с разными видами декоративного покрытия изготавливают пластины. Декоративное покрытие выполняют методом горячей сушки в заводских условиях. Толщина такого покрытия составляет 20±4мкм. Цвет пластин может быть следующим: металлик, золото, суперзолото, хром, суперхром, белый. Вес потолка, в зависимости от высоты профиля и размера ячеек, может составлять 6,0-2,0кг/кв.м.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
