Монтаж канализационных труб своими руками в частном доме: Обзор

Способы прокладки канализации

Подбор методики зависит от вида основания строения. При правильном подходе обустроить трубопровод возможно уже в построенном здании.

Столбчатый и свайный фундамент

Ведение работ в строениях с подобными основаниями проще всего. Столбчатый и свайный фундамент позволяют выполнять монтаж коммуникаций и до сооружения основных элементов и после возведения дома. При проведении работ отслеживают, чтобы траншея была выкопана не слишком близко к столбам, чтобы избежать ослабления грунта вокруг них. Это может уменьшить их несущее качества.

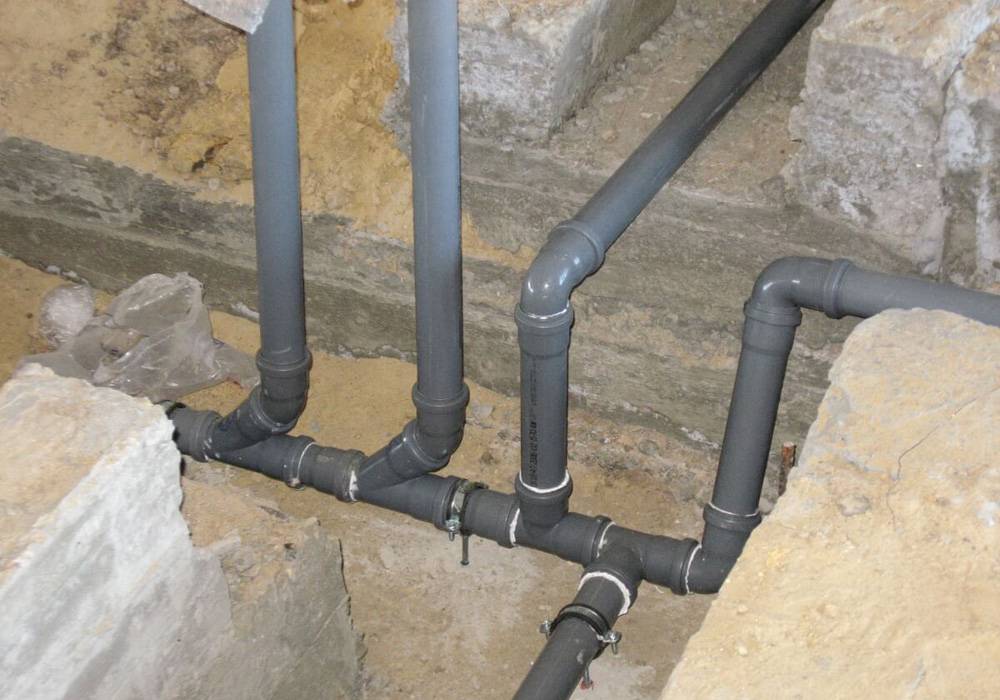

Для выведения трубопровода из фундаментного пространства в сантехническое помещение потребуется сделать отверстие в плите перекрытия под магистраль канализации.

Монолитная плита

Закладка системы канализации возможна лишь до заливки монолитного основания. Здесь обязательно потребуются гильзы для канализационных труб. Они не позволяют плитному основанию создавать нагрузку на трубу, а также предотвращают повреждения коммуникаций в фундаментной плите при заливке раствора бетона. Если возникнет аварийная ситуация, можно быстро демонтировать поврежденный участок и заменить его новым трубным отрезком.

Канализационная магистраль, защищенная гильзами, прокладывается в предварительно вырытую траншею, которая потом засыпается грунтом и заливается бетонной смесью.

Ленточное основание

Если есть возможность заложить систему до заливки бетонной ленты, используют два метода в зависимости от типа основы.

Степень заглубления фундамента
Малая	Большая
Трубы кладут в ров, дно которого ниже точки промерзания земли прямо под основанием. Участок под самой лентой защищается предварительно надетым обрезком трубы из металла.	В опалубке выпиливают отверстие, в которое устанавливают асбестоцементную либо стальную гильзу. Ее фиксируют и заливают бетоном. В получившийся лаз впоследствии вставляют трубный отрезок.

Ленточный фундамент позволяет выполнять прокладку магистрали уже после залития основания. Проведение работ подобного рода требует больших сил и затрат, но все они вполне доступны для самостоятельного выполнения, без найма специалистов. Процесс может проводиться двумя методами: под основанием делают подкоп и через него выводят трубы либо просверливают отверстие в бетонной ленте.

Выбор установки очистки

Септик

При поднятии вопроса о том, как хорошо монтировать канализацию, нужно сначала выбрать сооружение для очищения. При этом учитывается среда возле дома – грунт, объем стоков, частота жизни в помещении и т. д.

Установку очистителя можно сделать своими руками. Но лучше купить новую модель, определить в котлован и присоединить к нему трубы.

Работы с землёй

Если канализация прокладывается своими руками, то без трудов с землёй не обойтись. Нужно приготовить котлован под установление очистителя и траншеи для прокладки труб.

При приготовлении траншей, нужно приметить, что трубы нужно укладывать под наклоном, а в траншее и котловане сделать амортизирующую подушку из песка пластом пятьдесят сантиметров и усердно его укатать.

Монтаж внешних сетей

Прокладку внешних сетей начинают с установления септика или иного очистителя. Потом выполняют прокладку труб, в направлении от септика.

После завершения монтажа их испытывают на будущие протекания, после этого утепляют трубы (в случае, если это предусматривает проект) и делают возвратную засыпку.

Прокладка канализации в доме – это трудная работа. Идею проекта лучше положить на специалистов, а монтаж можно сделать своими руками

Ещё статьи:

• как выбрать автономную канализацию для частного дома;
• канализация в частном доме своими руками.

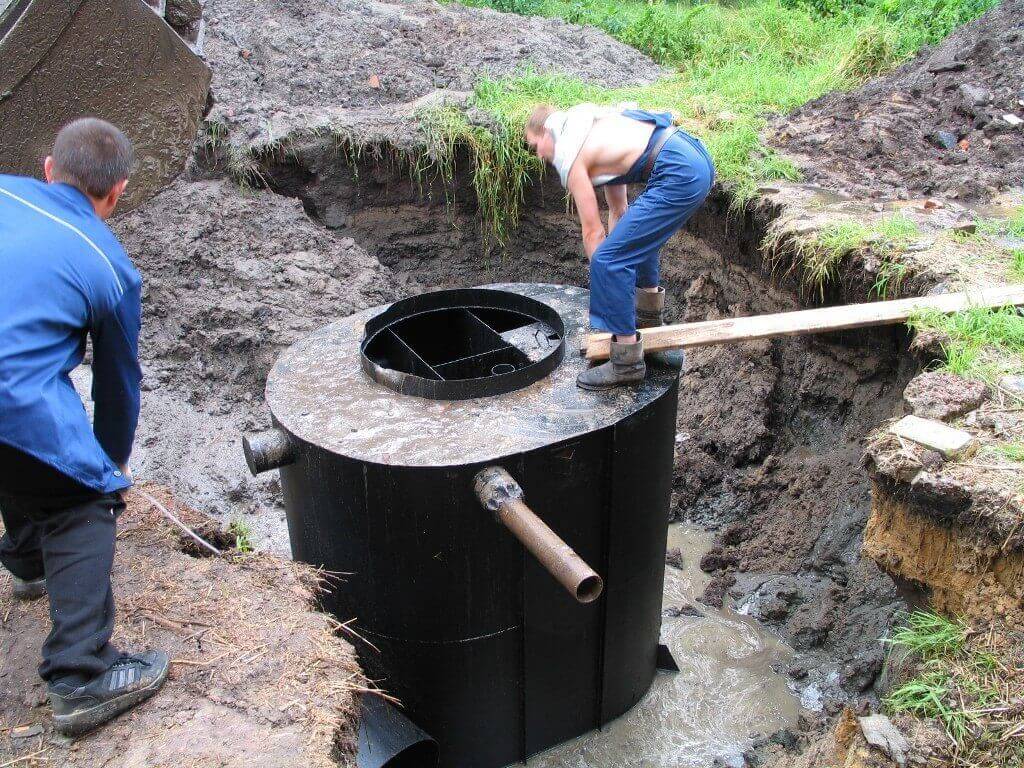

Устройство септика

Вырыт котлован для выгребной ямы

При отсутствии возможность подключить внутреннюю канализацию дачи к центральной, устанавливается септик. Это устройство призвано собирать и очищать сточные воды. Септики различаются между собой по конструкции, материалу и способу очистки. Прежде чем провести канализацию на даче, необходимо определиться с выбором приемника стоков. Для устройства септиков используют: пластиковые или металлические емкости, кирпичную кладку, железобетонные конструкции. Обработка загрязненных вод проводится через почвенную фильтрацию, биологическую очистку или стоки накапливаются и откачиваются ассенизаторской машиной.

Более сложное устройство имеет септик, способный частично очищать стоки. В продаже найдет несколько вариантов такого прибора, но цена их достаточно высокая. Имея небольшие знания и желание сэкономить, септик можно сделать самому.

Основные проблемы монтажа канализации

Не так сложно сделать внутреннюю часть канализации в здании, как оборудовать эту коммуникацию снаружи. А ведь канализационная система должна быть безупречна как внутри, так и вне дома.

Если дом стоит в районе, где есть возможность подключиться к общей магистральной сети центральной канализации, проблема утилизации биологических отходов решается проще. Но если приходится делать автономную систему, задача значительно усложняется, ведь тогда за ее жизнеобеспечением должен следить исключительно хозяин дома.

В большинстве случаев канализационную систему частного дома подключают к септику, а он может быть нескольких видов. Но есть ситуации, когда канализация в каркасном доме не может заканчиваться септической ямой, и приходится использовать иные сооружения.

Как правильно выполнить монтаж пвх труб для канализации?

Ревизионный колодец

Если для внутренней канализации на сложных участках устанавливаются ревизии, то в случае с наружной конструкцией на таких участках должны быть обустроены смотровые колодцы.

Если участок не имеет поворотов, но его линейная протяженность составляет 25 и более метров, то также нужен колодец.

Объединять в одну конструкцию детали, изготовленные из различного сырья — категорически недопустимо, поскольку отдельные части конструкции, имеющие разные показатели теплового расширения, способны деформироваться и нанести взаимный ущерб в случае перепада температур.

Виды канализационных систем

Все виды сливных коммуникаций можно разделить на два вида – автономные и централизованные. Для первого варианта характерно устройство сливной ямы или септика, очистной станции. Бытовые и органические отходы из них либо откачиваются и вывозятся в отведенные места для очистки и переработки, либо очищаются на месте, с помощью системы фильтров и отстойников. При устройстве централизованной прокладки канализации стоки идут в общегородскую (сельскую, поселковую) систему.

Поскольку централизованная установка канализации в частном доме возможна сравнительно редко, только в условиях плотной городской или сельской застройки, в нашей статье будет рассматриваться в основном автономная система.

Выделяют варианты:

• сливная яма для временного использования. Характерна для уличных туалетов, куда помимо биологических отходов отправляют и жидкие бытовые. Яма в этом случае после наполнения закапывается и выкапывается в другом месте. Применимо только для редкого использования неприхотливыми людьми;
• сливная яма с откачкой. Возможна как для установленных внутри дома туалетов и сливов из раковины/ванны/мойки/стиральной и посудомоечной машин, так и для уличных «удобств». В обязательном порядке выполняется гидроизоляция стенок бетонной или кирпичной емкости;
• выгребная яма с устройствами для частичного осветления сливных вод. В качестве рабочего элемента используется фильтрующий колодец или однокамерный септик. В колодце/септике периодически накапливаются твердые отходы, подлежащие вывозу;
• многокамерные септики (иначе фильтрующие или очистные станции). Уровень очистки сточных вод в этих устройствах позволяет сбрасывать осветленные отходы непосредственно в грунт или близлежащий водоем.

Автономная канализация для частного дома может быть устроена по любому из вариантов, но необходимо учитывать ограничения по перерабатываемому или допустимому для сброса объему отходов:

• временная сливная яма фактически «одноразовое» сооружение. Ее объем редко превышает 5…10 кубических метров, поэтому сразу после заполнения она перестает быть пригодной для использования;
• при своевременной откачке сливные ямы в виде бетонной или кирпичной емкости с гидроизоляцией могут применяться для обслуживания небольшого частного дома/дачи/гостевого флигеля. Объем таких ям также составляет 5…15 кубометров, поэтому использование стиральной/посудомоечной машины и активную эксплуатацию душа/ванной придется ограничить;
• производительность однокамерных септиков или фильтрующих колодцев ограничена их объемом и конструкцией, но при правильном выборе устройства они подходят для семьи 2…5 человек, пользующейся водой в обычном режиме;
• многокамерные септики и очистные станции рассчитаны на активное водопользование, многообразие их моделей позволяет подобрать конкретное устройство под запланированный объем сточных вод.

Разумеется, канализация в частном доме своими руками проще и быстрее всего устраивается по первому и второму варианту. Монтаж септиков требует либо наличия достаточных навыков в строительстве и прокладке коммуникаций, либо привлечения специалистов.

Конструкция канализационной системы

Трубы режутся следующими методами:

1. Для резки большого объема труб на свободном пространстве лучше всего использовать отрезной станок, в результате использования которого края труб получаются очень чистыми.
2. Пластиковые трубы можно резать и специальной пилой – результат получается достаточно качественным. К тому же, такой способ еще и является очень удобным, что также положительным образом сказывается на работе.
3. В домашних условиях резка труб выполняется обычной ножовкой по металлу: из-за небольших зубьев количество заусениц будет минимальным, но обрезать трубу ровно будет затруднительно, поэтому ей может потребоваться дополнительная обработка.

Как предупредить образование засоров

Трубопроводы в основном засоряются из-за ошибок монтажа:

1. Плохо зачищенные внутренние поверхности труб, за которые цепляется мусор.
2. Неправильный уклон — как недостаточный, так и чрезмерный. В последнем случае жидкость убегает, не успев захватить твердые частицы.
3. Прямые углы на горизонтальных участках. Повороты нужно делать плавными: вместо одного уголка 90° их собирают из двух по 45°.

Засоры также появляются, когда канализационной системой пользуются как мусоропроводом.

Чтобы облегчить их ликвидацию, устанавливают ревизионные люки. Для наружной канализации через 15 м, для внутренней — в месте подсоединения трубы к стояку.

Полезные советы по эксплуатации

Для того, чтобы автономная система стока и очистки вод как можно реже засорялась и функционировала долго и качественно, достаточно придерживаться немногих простых правил эксплуатации:

1. Периодически рекомендуется проводить профилактическое промывание всех систем большими объемами горячей воды,
2. По возможности избегать смывания в канализационный сток жиров животного происхождения – они затвердевают при охлаждении и накапливаются на стенках труб,
3. Своевременно производить очистку септика – для септика КЛЁН очистка должна производиться не реже 1 раза в 2 года,
4. Обязательно использовать в ванне и раковинах защитные сетки мусор-улавливатели, чтобы волосы, грязь и прочие отходы не попадали в сток.

Теперь вы знаете все и даже больше про монтаж своими руками канализации. Удачи!

Варианты оборудования канализации

Поэтому установка канализации производится, как правило, на этапе строительства. Однако и в домах старой постройки, лишенных обычных удобств, возможно оборудование инженерных коммуникаций.

Проведение монтажа канализации в частном доме своими руками нельзя назвать чрезмерно сложной задачей, но работа это трудоемкая, поэтому в одиночку выполнить её непросто. По возможности стоит использовать строительную технику для копки котлованов.

Прежде всего, нужно спроектировать канализацию в частном доме. Начинается планирование с определения способа очистки стоков. Тут возможно два варианта:

• Подключение дома к трубопроводу, транспортирующего стоки в центральный коллектор.
• Устройство локальной системы канализации с установкой местного очистного сооружения.

Правила

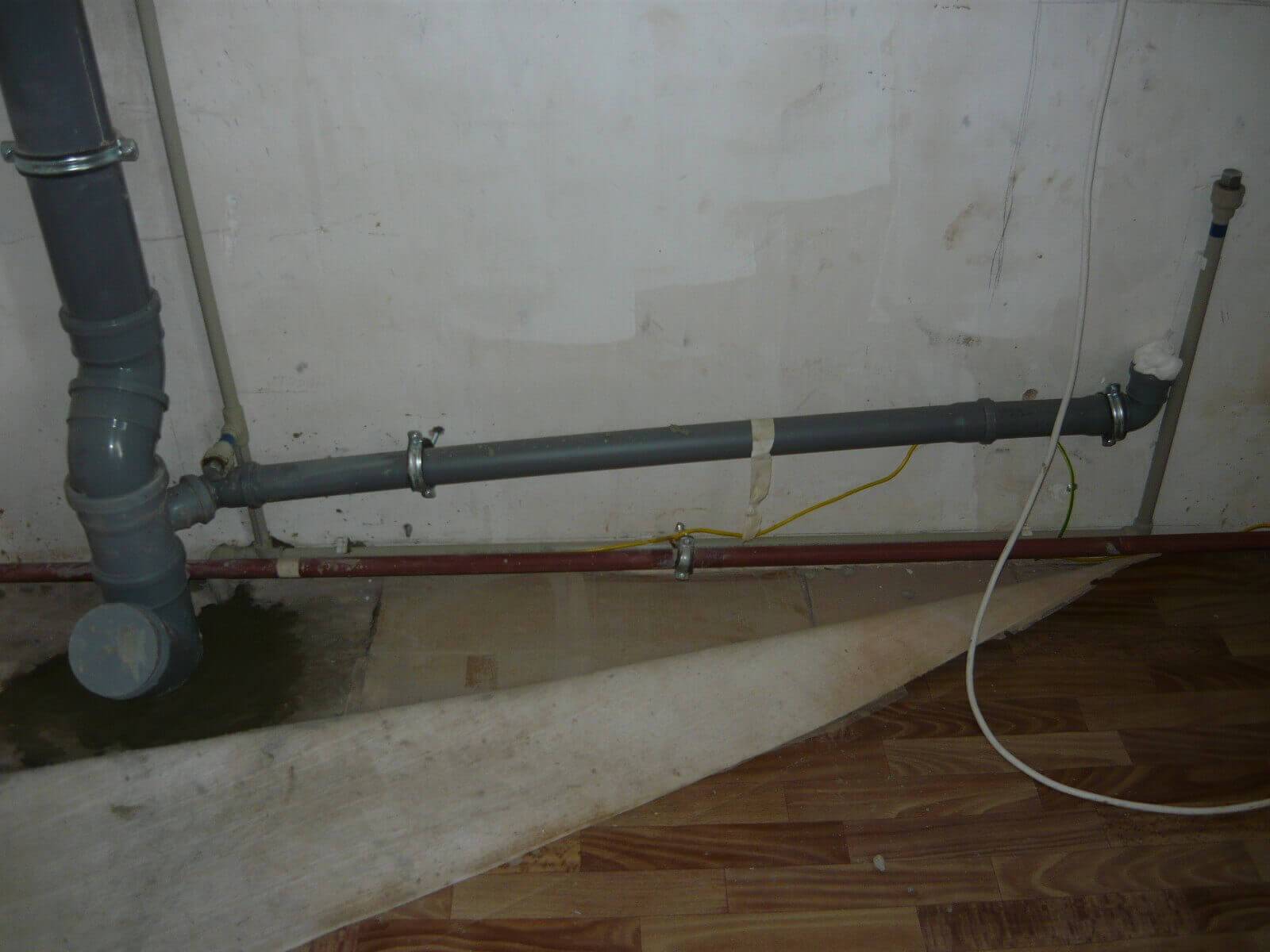

Правила при выполнении внутренней разводки:

• Для каждого прибора и функционального участка канализации требуются трубы различного диаметра: для стояка и унитаза – 11 см, для душевых кабин, ванн, кухонной раковины – 5 см, для остальных достаточно 3,2 см. Диаметр трубы, к которой подключаются несколько приборов одновременно, должен быть от 7,5 см.
• Трубопровод делают под наклоном в 2-3 см.
• Трубы должны быть соединены герметично и не создавать препятствия свободному движению жидкости. Они соединяются в направлении по потоку. В месте стыка труб не должно быть шероховатостей, неровностей и заусенцев.

• Для предотвращения обратного подсоса из канализации и проникновения неприятного запаха в дом на патрубок каждого прибора крепят S-образно изогнутую трубу, которая выполняет функцию гидрозатвора.
• Если дом состоит из нескольких  этажей, и на каждом этаже есть  сантехнические приборы, в нем оборудуют  общий стояк.
• Унитазы устанавливаются по отношению к стояку ближе остальных бытовых и сантехнических приборов.
• Узлы канализации не монтируют в стенах или перекрытиях.
• При выводе труб через стены и перекрытия используют гильзы для вставки  или отрезки более широких труб.
• В местах подсоединения к стояку и поворотах трубопровода устанавливаются тройники с ревизионными окошками, закрытыми заглушками. Через эти окошки проводится очистка труб в случае засора.
• Стояк располагают максимально приближенно к месту отвода канализации наружу.

Вывод труб из дома выполняется так:

• в фундаменте или цоколе дома проделывают или оставляют во время строительства отверстие в диаметре  13-16 см.
• в отверстие вставляют гильзу, вдоль стенок которой прокладывают утеплитель.
• через утеплённую гильзу протягивают трубу, соединяющую дом с остальной внутренней канализацией.

В доме, который имеет несколько санузлов или бассейн, трубопровод оснащают фановой трубой. Фановая труба  – это  специальная канализационная вентиляция. Она отвечает за отвод газов из канализации и в случае образования разрежения газов в трубах воздухозабор.

Стояк продляют вверх и выводят на 30 см над кровлей. Часть фановой трубы, которая проходит на улице, устанавливают вертикально вверх, чтобы газы из канализационной сети выходили в атмосферу. Сверху фановую трубу прикрывают насадкой-зонтиком.

Сточные воды собираются в коллекторе или септике – колодце, в который из канализационной сети  так же поступают нечистоты. Его располагают так, чтобы он находился в самом низу системы водоотведения.

Колодец должен располагаться на определенном расстоянии от других объектов, которые расположены на участке..  До  нежилых хозяйственных построек  не менее 1 м,  до жилых построек – не менее 5-7 м, до водозаборного колодца — не менее 50 м, до забора между участками – не менее 2 м, до открытых водоемов – не менее 15 метров.

Для дома оборудуют один из трех вариантов колодцев:

• накопительный колодец – герметичная ёмкость, в ней скапливаются  сточные воды. Когда колодец заполняется, воду   убирают;
• колодец с доочисткой– ёмкость из объединенных камер. В нем фильтруются нечистоты, осадок перерабатывают микроорганизмы, а вода поступает в последнюю камеру и оттуда уходит в почву;
• станция биоочистки стоков – колодец с фильтрами и биореактором. Здесь очищаются сточные воды от опасных микроорганизмов и выделяются безопасные. Очищенная вода уходит в грунт, а выделенные органические соединения используют в виде  удобрения.

Подкоп под бетонным основанием

Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.

Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.

Прежде чем начинать прокладывать под фундаментом, выполняются разметочные работы. Отмечается точка совпадения трубы и будущего прохода канализации.

При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.

Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.

При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить, исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.

Засыпка траншеи проводится осторожно, маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона. Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной

Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод

Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.

Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.

https://youtube.com/watch?v=1ZVNYNWZTg0

Материалы

Пластиковые трубы

Перед сборкой канализации нужно купить материалы. Чаще всего хозяева домов выбирают полимерные трубы и фитинги. Это хороший выбор, ведь они:

• немного весят, доставить их и сделать монтаж будет несложно;
• обладают прочностью и долговечностью;
• для монтажа не следует пользоваться аппаратами для сварки;
• гладкие внутри, практически не засоряются.

Кроме канализационных рукавов, для составления внутренних сетей нужны фитинги – тройники, отводы. Число и размер фитингов выбирают, учитывая схему канализации.

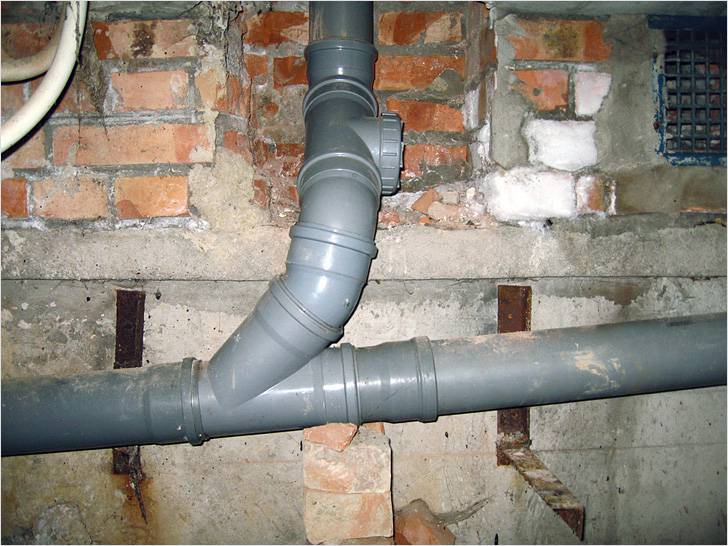

Монтаж труб из пластика

Если компонуется монтаж труб из пластика – основы монтажа будут такими:

1. При сборке нельзя делать много стыков и заворотов. Ведь это места возможных утечек и они часто засоряются.
2. Трубные раструбы обязаны быть направлены навстречу стокам, что продвигаются. Таким образом уменьшается риск протекания.
3. Укорачивать раструбы нельзя. Ещё трубы, у которых есть трещины, сколы и другие дефекты, не нужно использовать.
4. Горизонтально канализационные трубы прокладывают навстречу стояку. Уклон начинается с двух до трёх процентов, все определяется диаметром трубы.
5. Трубы из пластика следует прикреплять к стенкам, чтобы избежать искажения. Для этого используют хомуты, которые прокладывают с шагом в пятьдесят—сто см.
6. Делая монтаж стояков своими руками, нельзя забыть о нужде в фановой трубе. Это продолжение стояка, она выходит на крышу и снабжает вентиляцией трубы канализации.
7. В местах прокладки через стену, нужно пропускать рукав из пластика через муфту из металла. Перед этим нужно обернуть ее эластичным материалом.
8. Монтаж сетей делается, если вся сантехника на время сборки располагается к подключению. На отводы труб устанавливают канализационные заглушки.

Внешние канализационные системы

Монтаж в доме предполагает и внешние сети. Они предусматривают:

1. Установку очищения – накопитель, септик, биоочистку.
2. Трубопровод, который ведёт от пункта выхода рукава до пункта очищения.
3. Колодцы для сервиса внешних сетей.

Выбор материалов для внешних систем

Трубопровод снаружи составляют из полимерных либо чугунных труб. Можно использовать керамические либо асбестоцементные трубы. Но при стройке домов их используют редко.

Колодец

Наиболее доступный и простой метод обеспечения потребности в воде, это выкапывание колодца. Его плюсы, это невысокая стоимость и простота устройства, а вот минусов такой способ водоснабжения имеет значительно больше. Прежде всего это его производительность, то есть объем воды, который вы сможете получить за час. Максимальная производительность колодца составляет 200 литров в час. Этого объема, как правило, хватает, на то, чтобы полить посадки, приготовить ужин и вымыть посуду. Причем не одновременно, а поочередно, правда, если колодец глубокий и в нем несколько колец заполнено водой, то можно за раз выкачать большее количество воды. В среднем одно кольцо, это 600 литров воды. Второй значимый минус, это большая вариативность качества воды, и необходимость ее бактериологического исследования и химического анализа.

На качество и количество воды в колодце оказывают влияние притоки водоносных слоев и состав почвы. В песчаных почвах и глинах приток воды будет отличаться в 2-3 раза. В глинистых грунтах за ночь может быть приток от половины кольца до одного кольца и больше. Первое, считается слабым притоком, последнее хорошим. В песчаных почвах приток больше и проницаемость ее лучше, поэтому в песчаных грунтах вода в колодце стоит на полтора кольца и меньше, не смотря на хороший приток, а в глинистых и суглинистых почвах, вода задерживается в слоях почвы и в колодцах накапливается до 10 и более колец, за счет застоя. Такие колодцы рекомендуется прокачивать каждый год, откачивая всю воду, позволяя ей обновиться полностью.

Колодезные насосы для водоснабжения дома

Колодезные поверхностные насосы устанавливаются на поверхности, а в воду погружается всасывающая трубка с клапаном. Обычно производительность таких насосов 4-8м3 воды в час, а напор не превышает 55 метров. Делятся колодезные поверхностные насосы на центробежные и самовсасывающие.

Центробежные поверхностные насосы бывают одноступенчатыми и многоступенчатыми, не имеют эжектора и могут поднимать воду на высоту до 7-8 метров. Одноступенчатые центробежные насосы просты конструктивно, достаточно надежны и недороги, но при этом шумны. Многоступенчатые имеют более низкий уровень шума и энергопотребления. Параметры напора и подачи этих двух видов насосов одинаковые.

Самовсасывающие поверхностные насосы оснащены встроенным или вынесенным эжектором, что позволяет поднимать воду с глубины более 8 метров. Модели со встроенным эжектором дороже и шумнее центробежных насосов, и лучше их устанавливать в отдельном помещении вне дома. Модели с вынесенным эжектором практически бесшумны, эжектор при этом располагается в колодце или скважине, и способны поднимать воду с глубины до 45 метров. Вместе с тем, такие насосы сложнее в монтаже и эксплуатации, а также довольно чувствительны к наличию в воде ила и песка.

Колодезные погружные насосы в отличии от скважинных имеют более короткий и широкий корпус, они подходят для небольшой глубины погружения.

Если вода в колодце находится на глубине более 8 метров от поверхности, то следует использовать погружной насос, который полностью погружается в воду. При колебаниях уровня воды в колодце, необходимо контролировать положение насоса, не допуская его нахождения над поверхностью. Это может привести к его перегреву и поломке, а значит потребует замены насоса на новый. Такой контроль безусловно является недостатком использования погружного насоса. Однако, если погружной насос имеет поплавковый выключатель, то выхода из строя можно избежать, так как поплавок вовремя отключит насос при изменении уровня воды.

Погружные колодезные насосы делятся на центробежные и вибрационные. Центробежные обеспечивают большую подачу воды, стоят дороже вибрационных, обычно имеют нижний забор воды и более предпочтительны для скважин, так как почти лишены вибрации, и тем самым не оказывают разрушающего действия на стенки скважины.

Вибрационные имеют меньшую стоимость, но и меньшую мощность, к тому же не рекомендуются для скважин, ввиду наличия сильной вибрации, способствующей запесочиванию скважины и снижению притока воды. Такие насосы бывают с верхним и нижним забором воды. Модели с верхним забором меньше подвержены всасыванию ила со дна колодца, но в то же время более чувствительны к понижению уровня воды.

Особенности монтажа наружной системы

Сборка внешней системы осуществляется с применением ПВХ труб оранжевого цвета.
Окрас, в контексте такой ситуации говорит о том, что детали предназначены именно для эксплуатации за пределами помещения.

Рабочий процесс

Оптимальный уклон составляет от 10 до 20 мм для 1 метра. Как уже говорилось выше, давления в такой системе обычно нет, поэтому возникает необходимость в обустройстве «одеяла» из песка и щебня. Высота такого слоя — не более 200 мм.

Сначала насыпается песок, а поверх него — щебень. Обустроить такой слой нужно не только под, но и над конструкцией, последовательность укладки материалов крайне важна, нарушать её не стоит.

Внешняя сеть

Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.

Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.

Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.

Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех местах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.

Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.
