Воздушный тепловой насос для отопления зимой: Обзор вариантов установки и Фото

Лучшие воздушные тепловые насосы

Этот тип аппаратов отапливает помещение при помощи тепловой энергии, аккумулированной из окружающей среды. Аппараты просты в использовании, а для их установки не требуется тратить много сил и времени. Ещё одно значимое преимущество подобных насосов – охлаждение помещений в жару. Это многофункциональные, эффективные решения для любых зданий.

Cooper&Hunter Ch-S09ftxla-Ng Arctic Inverter

Тепловой насос для дома, был адаптирован специально для использования в северных регионах с холодным климатом. Способен прогревать помещение до +24 градусов в условиях 25-градусного мороза. Оснащён специальным рабочим алгоритмом, который бесперебойно обеспечивает оптимальный обогрев в зависимости от климатических условий среды. Предусмотрено несколько режимов работы, среди которых – стандартное обогревание, а также защита дома от замерзания с минимальным потреблением энергии. Весит 9 килограмм, размеры: высота – 275 мм, ширина – 790 мм, глубина – 200 мм.

Достоинства

• Хорошо прогревает комнаты;
• Небольшой размер;
• Не тратит много электроэнергии;
• Имеет много полезных режимов работы;
• Легко устанавливается.

Недостатки

Большое количество функций иногда может запутать пользователя.

Владельцы насоса положительно отзываются о нём, отмечая, что устройство может эффективно греть дом/квартиру. При этом оно будет полезно и летом, так как обеспечивает хорошее охлаждение.

Gree U-Crown Dc Inverter Gwh09ub-K3dna4f

Модель оборудована передовым функционалом. Использование инновационных технологий позволило значительно увеличить коэффициент энергоэффективности аппарата. Он способен эффективно работать в экстремальном температурном диапазоне от -30 до +54 градусов. В таких условиях он сохраняет комфортную комнатную температуру. Присутствует много полезных режимов как для нагрева, так и для охлаждения. Весит девайс 47,5 килограмма.

Достоинства

• Широкий диапазон рабочих температур;
• Стильный, удобный дизайн;
• Постоянный приток следующего воздуха;
• Много полезных функций;
• Большой выбор режимов работы.

Недостатки

Высокая цена.

Купившие этот тепловой насос для отопления воздух-воздух пользователи отмечают, что хоть оно и дорогое, но точно стоит своих денег. Оно предлагает много режимов работы, что позволяет эффективно использовать насос в любых условиях. Также предусмотрены дополнительные функции, из которых чаще всего выделяется циркуляция воздуха.

Mitsubishi Electric Mfz-Kj35ve2 / Mufz-Kj35vehz Zubadan

Модель относится к напольному типу. Она предназначена для комнат, в которых не получается установить настенные блоки. Подходит для использования в любых помещениях. Девайс имеет небольшой размер с удобным корпусом, который стильно выглядит и хорошо смотрится в любой комнате. Устройство эффективно работает в диапазоне температур от -25 до +46 градусов, обогревая или охлаждая помещение. Оно оборудовано качественным фильтром, который хорошо фильтрует воздух и улучшает общее его качество. Весит модель 15 килограмм. Габариты: высота – 600 мм, ширина – 750 мм, глубина – 215 мм.

Достоинства

• Не занимает много места;
• Удобно управляется дистанционным пультом;
• Хорошо греет комнату в холодное время года;
• Имеет приятный дизайн;
• Способен работать в нескольких режимах, которые легко переключаются.

Недостатки

Высокая цена.

В отзывах о насосе отмечается, что он неприхотлив: достаточно просто нажать пару кнопок на дистанционном пульте. Аппарат экономный, так как потребляет не много энергии. Однако эта экономия перекрывается высокой ценой брендовой модели. Стоимость оправдана, так как аппарат действительно удобен и эффективен.

Монтаж своими руками

Если владелец дома хорошо разбирается в принципе работы и схеме оборудования, можно собрать насос самостоятельно. Предварительно требуется провести расчеты, для этого воспользуйтесь готовым ПО для оптимизации охладительных систем.

Тепловой насос Просто и недорого 1

Смотрите это видео на YouTube

Видео монтажа

Меньше всего сложностей предполагает произведенный своими руками монтаж системы отопления дома «воздух — вода». Она будет состоять из двух каналов (для подачи воздушного потока и для отвода отработанного), вентилятора и компрессора. Компрессор не обязательно приобретать новый, допускается воспользоваться рабочим устройством с холодильника или другого оборудования. Рекомендуется использовать спиральный компрессор.

Этапы работы:

1. Сделать из медной трубы змеевик. Трубу, по которой будет поступать холодильный агент, разместить сверху.
2. Вмонтировать змеевик в разделенную напополам пластиковую емкость. Она будет выполнять роль испарителя.
3. Подключить терморегулирующий клапан и заизолировать его.
4. Собрать все элементы в блок и проверить его работоспособность.

Важно отметить, что данная процедура является достаточно сложной для обычного человека. Непрофессионал не сможет правильно собрать все детали и подключить терморегулирующий клапан

Лучше доверить выполнение работ мастерам, т.к. ошибки в процедуре станут причиной неправильного функционирования оборудования либо неэффективного потребления электричества.

Таким образом, тепловой насос – эффективный способ отопления частного дома. На сегодняшний день в России и странах СНГ использование данного оборудования не сильно распространено, однако в Европе и США такие установки активно применяются для отопления.

Выбирать подходящий тепловой насос рекомендуется на основании не только стоимости монтажных работ и эксплуатации, но и региона использования, условий строительства, площади участка и других факторов.

Практическая реализация

Непосредственный контакт испарителя и конденсатора с внешней и внутренней средой не характерен для систем отопления на базе тепловых насосов. Передача энергии происходит в теплообменниках. Прокачиваемый по внешнему контуру теплоноситель отдает тепло холодному испарителю. Горячий конденсатор передает его в систему отопления дома.

Эффективность такой схемы сильно зависит от разности температур внешней и внутренней сред. Чем она меньше, тем лучше. Поэтому тепло редко отбирают у наружного воздуха, температура которого может быть очень низкой.

По месту забора энергии различают установки следующих типов:

• «грунт-вода»;
• «вода-вода»;
• «воздух-вода».

В качестве теплоносителя в грунтовых и водяных системах используют безопасные незамерзающие жидкости. Это может быть пропиленгликоль. Использование этиленгликоля для таких целей не допускается, так как при разгерметизации системы он вызовет отравление почв или водоносных горизонтов.

Преимущества и недостатки тепловых насосов

К преимуществам тепловых насосов в первую очередь следует отнести экономичность: для передачи в систему отопления 1 кВтч тепловой энергии установке необходимо затратить всего 0,2-0,35 кВтч электроэнергии.

Так как преобразование тепловой энергии в электрическую на крупных электростанциях происходит с КПД до 50 %, эффективность использования топлива при применении тепловых насосов повышается. Упрощаются требования к системам вентиляции помещений и повышается уровень пожарной безопасности.

Все системы функционируют с использованием замкнутых контуров и практически не требуют эксплуатационных затрат, кроме стоимости электроэнергии, необходимой для работы оборудования.

Ещё одним преимуществом тепловых насосов является возможность переключения с режима отопления зимой на режим кондиционирования летом: просто вместо радиаторов к внешнему коллектору подключаются фэн-койлы или системы «холодный потолок».

Тепловой насос надёжен, его работой управляет автоматика. В процессе эксплуатации система не нуждается в специальном обслуживании, возможные манипуляции не требуют особых навыков и описаны в инструкции.

Важной особенностью системы является её сугубо индивидуальный характер для каждого потребителя, который заключается в оптимальном выборе стабильного источника низкопотенциальной энергии, расчете коэффициента преобразования, окупаемости и прочего. Тепловой насос компактен (его модуль по размерам не превышает обычный холодильник) и практически бесшумен

Тепловой насос компактен (его модуль по размерам не превышает обычный холодильник) и практически бесшумен.

К 2012 году в Японии работали более 3,5 миллионов установок, в Швеции около 500 тысяч домов обогревается тепловыми насосами.

Недостатки геотермальных тепловых насосов, используемых для отопления, — большую стоимость установленного оборудования, необходимость сложного и дорогого монтажа внешних подземных или подводных теплообменных контуров.

Недостаток воздушных тепловых насосов — более низкий коэффициент преобразования теплоты, связанный с низкой температурой кипения хладагента во внешнем «воздушном» испарителе. Общий недостаток тепловых насосов — сравнительно низкая температура нагреваемой воды, в большинстве не более +50 °С ^ +60 °С, причём, чем выше температура нагреваемой воды, тем меньше эффективность и надёжность теплового насоса.

Принцип работы теплового насоса для отопления частного дома: объясняем на пальцах

Если отбросить все технические моменты — можно привести вам пример, который раз и на всегда поможет вам понять, как тепловой насос может отопить ваш дом, затратив при этом столь ничтожное количество электроэнергии. Представьте, что в системе отопления вашего частного дома: радиаторы батарей, трубы (внутренний контур) — залито 100 литров холодной воды с температурой 2 градуса по Цельсию. Вы укладываете на глубину около 2 метров под землей очень длинную пластиковую трубу, срок службы которой достигает 100 лет (внешний контур). В подземную трубу помещается примерно 1000 литров рабочей жидкости. Солнце круглый год греет нашу планету и разогревает её недра до температуры +7 +8 градусов по Цельсию. Итого мы имеем 1000 литров жидкости с температурой +7.5 градусов. Теперь в игру вступает сам тепловой котел, который как соковыжималка вытягивает из каждого литра рабочей жидкости по 7.5 градусов, давайте напишем формулу: 1000л. х 7.5 = 7500 градусов чистой энергии. Эта чистая энергия передается воде в самой системе отопления, в итоге получаем 100 литров воды с температурой 7500/100 =75 градусов, неплохо, да? Все основные затраты электроэнергии расходуются на два насоса, которые качают рабочую жидкость по системам внешнего (подземного) и внутреннего (внутридомового) контуров и компрессор, который создает давление. Получается, что основными рабочими лошадками являются насосы, отсюда и название самой системы — «Тепловой насос».

Но каким образом этому «Чудо-котлу» удается отбирать энергию и концентрировать её до гораздо более высокой температуры? Это очень просто, вы никогда не задумывались, как работает ваш холодильник или кондиционер? Может быть и кондиционер является для вас загадкой, но он работает и точно также будет работать и система отопления дома с тепловым насосом, это как холодильник наоборот. Схематично это можно представить в таком виде:

Применение тепловых насосов только набирает силу в Россию. Эти сведения только начинают распространяться в профессиональной строительной среде. Также информация о данных системах пока еще мало знакома российским потребителям. Однако, эта инновация уже получила широкое распространение и уже около тридцати лет такие конструкции применяются для теплоснабжения частных домов. Особое преимущество данным конструкциям придает тот факт, что они используют возобновляемые источники энергии. Такой подход предполагает разовые затраты на приобретение и монтаж системы, небольшие затраты на регулярное регламентное обслуживание и абсолютно бесплатные энергоносители

Это немаловажно в условиях стремительно растущих тарифов на любые типы энергии

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Окупаются ли вложения?

Это частый вопрос, который задают покупатели. Вариант отопления с использованием теплонасоса дороже, чем, например, твёрдотопливный котёл. Поэтому людей интересует, окупается ли покупка теплонасоса.

Окупаемость есть, но скорость меняется. Окупаемость зависит от мощности приобретаемого оборудования, размеров отапливаемого помещения и тому подобного. Чем выше эти показатели, тем быстрее окупаемость.

Помимо цены важно учитывать и другие аспекты. Например, как быстро нагревается комната, и оптимально ли работает установка

Поскольку теплоэнергетические установки обладают высокой производительностью и функциональностью, окупаемость не должна быть приоритетом.

По общему признанию, затраты на приобретение термокомпрессора относительно высоки. Тем не менее вложение того стоит! Вам не нужен дымоход, газовое соединение или топливный бак. Также отсутствуют затраты на топливо и его хранение. Это означает, что теплопомпа имеет преимущество в отношении эксплуатационных расходов и отличается низкими затратами на техническое обслуживание.

Установка «воздух-вода» – дешёвая альтернатива отопительным устройствам. Поскольку затраты на разработку источника тепла отсутствуют, инвестиционные затраты также являются управляемыми. Электрическая энергия, необходимая для работы установки с воздушным источником, минимальная. Любой, кто готов к компромиссу и может обойтись без малой эффективности, советую использовать сплит-тепловой насос.

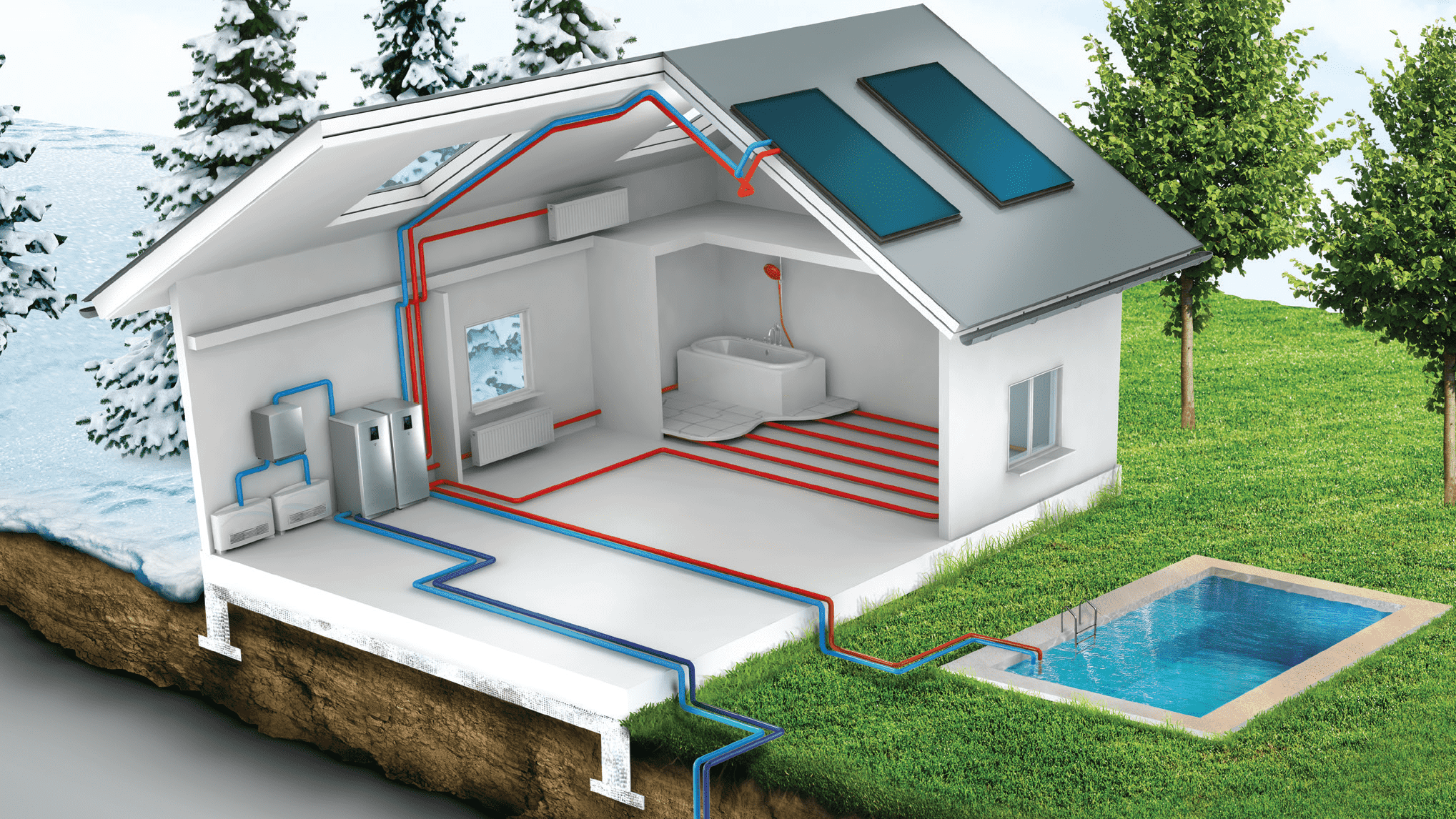

Дом с тн

Принцип действия ↑

Тепловые насосы для отопления, принцип действия которых схож с работой холодильников, кондиционеров и другого оборудования, способного переносить тепло из окружающей среды в помещение, забирают тепло из почвы, грунта, грунтовых вод, самого воздуха.

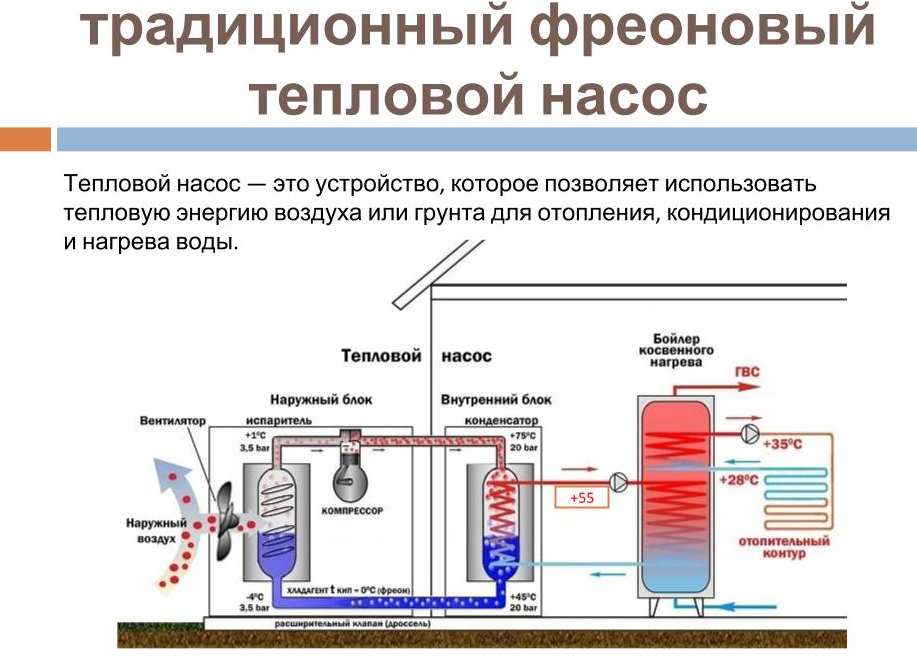

Принцип действия теплового насоса

Суть работы заключается в следующем.
По внешнему контуру системы отопления движется незамерзающая жидкость, которая напитывается теплом окружающей среды.
В насосе эта жидкость отдает порядка 5 градусов хладагенту и продолжает циркулировать.
Хладагент закипает (при температуре -10°C), переходя в газообразное состояние, компрессор сжимает газ, что приводит к повышению температуры.
Попадая в теплообменник, этот газ отдает тепло внутреннему контуру отопления, сам остывает, превращаясь снова в жидкость и возвращается в испаритель.

Как и холодильный агрегат, тепловой насос потребляет определенную энергию на то, чтобы реализовать термодинамический цикл (привод компрессора). Отношение теплопроизводительности к электропотреблению (так выводится коэффициент преобразования теплового насоса) зависит от уровней температуры в испарителе и конденсаторе. Уровень теплоснабжения от тепловых насосов на настоящий момент варьируется от 35 град. C до 62 град.C, что в общем-то позволяет использовать любую из отопительных систем.
При грамотном подходе экономия на энергетических ресурсах может доходить до 70 %.
Промышленность экономически и промышленно развитых стран производит обширный спектр парокомпрессионных тепловых насосов с мощностью от 5 до 1000 кВт.

Принцип действия тепловых насосов очень хорошо показан в этом коротеньком видео.

Как вы понимаете, расходы на отопление занимают свыше половины всех энергозатрат здания, поэтому сделать его максимально эффективным и дешевым — приоритетная задача. Можно ли создать экономичную систему отопления тепловым насосом без газа? Смотрите видео.

Данное оборудование бывает нескольких типов, от чего и зависят их технические характеристики.

1. Грунт-вода – внешний контур проходит под землей, а в качестве теплоносителя используется вода. Наружный контур может располагаться вертикально или горизонтально, а также может быть помещен в водоем, расположенный поблизости.
   AlTherm (Украина). Тепловой насос для отопления дома площадью до 300 м2. Технические характеристики: теплопроизводительность 4-18 кВт, холодопроизводительность 3,6-11,3 кВт, производительность насоса внешнего контура 0,36-1,02 л/с, внутреннего – 0,14-0,39 л/с. Теплоносителем выступает пропилен гликоль. Модельный ряд представлен также насосами большой мощности (для помещений 300-1000 м2 и свыше 1000 м2).
2. Вода-вода – внешний контур проходит через скважину или водоем, внутренний наполнен водой. Источником тепла в этом случае являются подземные грунтовые воды, кроме этого можно использовать как сбросовые, так и технологическую воду.
   Vaillant (Германия). Тепловая мощность 26,9-29,9 кВт, температура рассола 4-20°C, температура подачи контура отопления 25-62°C, коэффициент преобразования COP 3,5.
3. Воздух-вода – источником тепла выступает воздух, в том числе теплый сбросовый. Этот тип оборудования может работать и на охлаждение. Кроме этого, его можно подключать к уже имеющейся системе отопления.
   Vesper (Китай). Оснащен циркуляционным насосом и ТЭНом, управление осуществляется с помощью контроллера. Технические характеристики: тепловая мощность 6-16 кВт, скорость потока в системе отопления 0,45-0,76 л/с, скорость воздушного охлаждающего потока 3-5 тыс. м3/ч.
4. Воздух-воздух – внешний контур наполняется воздухом из окружающей среды, система отопления – воздушная. Тепловые насосы для отопления данного типа работают по принципу кондиционера, отличаются тем, что способны работать при более низкой уличной температуре. Оснащены высокопроизводительным радиальным вентилятором, способны осушать воздух и поддерживать определенный микроклимат в помещении. Управление осуществляется пультом.
   Mitsubishi. Могут быть вмонтированы в систему «умный дом», имеют систему фильтрации воздуха (плазменная очистка). Характеристики: теплопроизводительность 3,2-6 кВт, холодопроизводительность 2,5-5 кВт, расход воздуха 1086-2940 м3/ч, коэффициент производительности СОР 5,15-3,31.

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

• контур с теплоносителем, который перемещает энергию от теплоисточника;
• контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
• контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

• небольшой расход электричества на отопление дома;
• отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
• допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
• отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
• отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
• пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
• возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
• качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Смотрите это видео на YouTube

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Принцип работы насоса воздух-вода

Как уже было сказано, основным источником тепловой энергии для установок этого типа является атмосферный воздух. В принципиальной основе работы воздушных насосов лежит физическое свойство жидкостей к поглощению и отдаче тепла во время фазового перехода из жидкого состояния в газообразное, и обратно. В результате смены состояния выделяется температура. Система работает по принципу холодильника наоборот.

Для эффективного использования этих свойств жидкости легкокипящий хладагент (фреон, хладон) циркулирует по замкнутому контуру в конструкцию которого входят:

• компрессор с электроприводом;
• обдуваемый вентилятором испаритель;
• дроссельный (расширительный) клапан;
• пластинчатый теплообменник;
• медные или металлопластиковые циркуляционные трубки, соединяющие основные элементы схемы.

Движение хладагента по контуру осуществляется благодаря давлению, развиваемому компрессором. Для снижения тепловых потерь трубы покрываются теплоизоляционным слоем из искусственного каучука или вспененного полиэтилена с защитным металлизированным покрытием. В качестве хладагента используют хладон или фреон, способный закипать при отрицательной температуре и не замерзающий до -40°C.

Весь процесс работы состоит из следующих последовательных циклов:

1. В радиаторе испарителя находится жидкий хладагент, температура которого ниже, чем у наружного воздуха. Во время активного обдува радиатора тепловая энергия от низко потенциального воздуха передается хладону, который закипает и переходит в газообразное состояние. При этом его температура повышается.
2. Подогретый газ поступает в компрессор, где в процессе сжатия еще более нагревается.
3. В сжатом и разогретом состоянии пары хладагента подаются в пластинчатый теплообменник, где по второму контуру циркулирует теплоноситель системы отопления. Поскольку температура теплоносителя значительно ниже, чем у разогретого газа, фреон активно конденсируется на пластинах теплообменника, отдавая тепло в систему отопления.
4. Охлажденная парожидкостная смесь поступает на дроссельный клапан, который пропускает к испарителю только охлажденный жидкий хладагент с низким давлением. После чего весь цикл повторяется.

Для увеличения эффективности теплоотдачи трубки на испарителя навито спиральное оребрение. Расчет системы отопления, выбор циркуляционных насосов и другого оборудования должен учитывать гидравлическое сопротивление и коэффициент теплопередачи пластинчатого теплообменника установки.

Видео обзор устройства системы и ее работы

Инверторные тепловые насосы

Наличие инвертора в составе установки позволяет обеспечить плавный пуск оборудования и автоматическое регулирование режимов в зависимости от температуры наружного воздуха. Это позволяет максимально повысить эффективность работы теплового насоса за счет:

• достижения КПД на уровне 95-98%;
• снижения потребления энергии на 20-25%;
• минимизации нагрузок на электрическую сеть;
• увеличения сроков эксплуатации установки.

В результате температура внутри помещений стабильно поддерживается на одном уровне, не зависимо от изменения погоды. При этом наличие инвертора в комплекте с автоматизированным блоком управления обеспечит не только зимний обогрев, но и подачу охлажденного воздуха летом при жаркой погоде.

В то же время следует учесть, что наличие дополнительного оборудования всегда влечет за собой его удорожание и увеличение срока окупаемости.

Типы

Воздушные тепловые насосы делятся на агрегаты типа «воздух-воздух» и «воздух-вода».

«Воздух-воздух»

Этот прибор служит для прямого обогрева помещения. Тепловая энергия, извлеченная из окружающей среды с помощью наружного блока, идет внутрь здания и там нагревается конденсатором.

Для обогрева отдельных зон могут использоваться несколько внутренних блоков.

Тепловой насос типа «воздух-воздух» круглогодично поддерживает приятную температуру в здании, работая зимой на обогрев, а летом – на охлаждение.

В системах этого типа более низкая температура воздуха, проходящего через теплообменник (+20°- +25° С), что обеспечивает высокие показатели теплоотдачи.

Мощность воздушного насоса типа «воздух-воздух» — 4-18 кВт. Если подключить несколько подобных приборов в каскаде, то теплопроизводительность повысится до 56 кВт.

«Воздух-вода»

В агрегате этого типа жидкость используется как теплопоглотительная среда, ей передается температура нагретого фреона. Жидкость помогает отапливать помещения с помощью радиаторов, системы «теплый пол» и обеспечивать жильцов горячей водой для хозяйственных нужд.

Тепловая энергия берется из окружающего пространства с помощью наружного испарителя. Далее она поступает во внешний или внутренний теплообменник фреон-вода, там осуществляется нагрев теплоносителя.

Современные приборы этого типа обеспечивают подогрев жидкости до температурных значений от +30° С до +65° С и функционируют до температуры окружающего воздуха -25° С. У них более высокая температура стока, что, соответственно, приводит к более низкой по сравнению с приборами «воздух-воздух» теплоотдаче.

Мощность этих приборов составляет 4-16 кВт, этого достаточно для отопления и горячего водоснабжения качественно утепленных зданий, площадь которых составляет до 350 м2.

К подобному агрегату можно подключить резервный котел, который начинает работать в тех случаях, когда температура воздуха за окном превышает допустимые для функционирования теплонасосов температурные значения.

Производительность

Коэффициент производительности СОР (соотношение тепловой энергии к затраченной электрической) у насосов обоих типов равен 3: значит, на 1 Квт электроэнергии получаем 3 кВт тепла. Тратим меньше – получаем больше.

Но у агрегатов типа «воздух-вода» повышенные температурные значения жидкости на стоке снижают этот показатель, поэтому для сохранения высокого коэффициента в радиаторах нужно применять воду более низких температур, что потребует большего количества батарей.

Общие недостатки

Теплонасосы, работающие за счет воздуха, имеют низкий коэффициент преобразования тепловой энергии. Это связано с невысокими температурными значениями фреона в испарителе.
