Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

Основные материалы, использование которых считается необходимым

Установка данного строительного элемента подразумевает использование и применение следующих стройматериалов:

• мягкий металл;
• пластиковые элементы;
• расходные материалы.

Как правило, выполнить водосточную качественную систему только своими собственными силами предельно просто и относительно недорого, но и в этом вопросе имеются свои нюансы, к которым можно отнести стоимость работ и самого материала.

Если использовать сталь оцинкованного типа, то можно прилично сэкономить, что успешно практикуют все организации коммунального и жилищного типа. Не стоит забывать о том, что монтаж такой системы, выполненной из оцинкованного материала, имеет некоторые недостатки, основная часть которых связана с неустойчивостью перед физическими и механическими нагрузками.

Независимо от материала, из которого изготовлен водосток, он должен быть оснащен обогревом.

Для того чтобы водосток из таких хрупких строительных материалов прослужил предельное количество времени, его необходимо оснащать специальной системой подогрева, которая в состоянии будет растопить лед, не принося вреда самим трубам.

При строительстве частного жилого сектора такие материалы используются крайне редко, а на их замену приходит плотный металл окрашенного типа и пластиковые крепежи и сгонки. При строительстве дома с использованием современных дизайнерских решений, стоит задуматься об использовании медных труб, которые идеально подчеркнут дороговизну выбранного застройщиком дизайна, а также придадут постройке редкий шарм.

Монтаж металлических элементов системы, которые покрыты защитным слоем полимерного материала, идеально подходят к кровельным системам, в которых используется металлическая или битумная черепица. Такие стоки подбираются с определенным оттенком или цветом, что напрямую зависит от цвета выбранного и смонтированного кровельного материала.

Стоит напомнить о том, что использование пластикового водостока имеет и некоторые недостатки, среди которых главным минусом можно считать создание громкого шума в ветреную или дождливую погоду.

Монтаж водосточной системы

Руководство монтажника предполагает предварительный подбор инструментов, разметку конструкции. Саму систему можно собрать на земле, а потом закрепить.

Необходимые для работы инструменты

Комплект инструментов зависит от материала производства водостока.

Стандартный набор такой:

1. Ножовка по дереву или металлу, лобзик с соответствующим полотном.
2. Ножницы по металлу.
3. Шуруповерт или молоток для фиксации крепежа.
4. Плоскогубцы (если работа проводится с оцинковкой).
5. Резиновый молоток для монтажа заглушек,
6. Устройство для загиба крюков.
7. Водяной уровень.
8. Перфоратор (для установки хомутов на стенах).

Еще потребуются рулетка и маркер, шнур для разметки, стремянка или строительные леса.

Слева — два способа монтажа кронштейнов к стропилам, справа — крепление кронштейнов к обрешётке.

Пошаговая последовательность проведения монтажных работ

Пошаговая инструкция предусматривает проведение работ в таком порядке:

Разметка положения кронштейнов и их уклона. Расстояние от первого крепления до ветровой доски составляет 5-10 см. В отмеченном месте вбивается гвоздь, к которому крепится шнур. Эта точка находится выше остальных

Теперь важно определить высоту от верхнего края лобовой доски гвоздя. На противоположной стороне нужно отложить такой же отрезок

После этого, ориентируясь на полученную горизонталь, отбивается необходимый уклон.
Монтаж кронштейнов. Сначала устанавливается первый и последний крепеж, а потом промежуточные. Для фиксации кронштейна требуется 2-3 гвоздя или самореза.
Установка воронок. Пластиковые элементы соединяются клеевым способом. Чтобы в трубу не попадал мусор, она оснащается сеткой.
Монтаж желобов. Их части между собой соединяются специальными замочными фиксаторами. В металлических конструкциях части желоба заходят одна на другую внахлест в сторону уклона. Он составляет 5-6 см. Стык дополнительно герметизируется. На торцевые части желоба монтируются заглушки.
Установка колен.
Монтаж труб для слива. Кронштейны с хомутами крепятся по отвесу. На концы сливов монтируются отводы воды.

Надежность фиксации зависит от соблюдения технологии монтажа. Если система рассчитана правильно, то для нее не страшен никакой поток воды.

Общие рекомендации по монтажу

Конкретная схема водослива зависит от архитектурных особенностей крыши и строения, но для всех случаев производители разработали общие рекомендации. Выполнение их обязательно, от этого зависит длительность эксплуатации системы, ее надежность, герметичность, способность справляться с максимальными потоками воды.

Схема водослива, пример

Каких рекомендаций следует обязательно придерживаться?

1. Расстояние между держателями (кронштейнами) желобов в пределах 60–90 см. Чем больше вероятность оледенения элементов, тем чаще надо крепить упоры. Опытные кровельщики настоятельно советуют монтировать дополнительные кронштейны в местах установки соединителей, здесь прочность желоба значительно уменьшается. Каждый держатель должен фиксироваться не менее чем двумя саморезами или гвоздями.
2. Число воронок необязательно отвечает количеству вертикальных труб. Есть варианты водостоков, в которых к одной вертикальной трубе подключается водослив из двух воронок, перенаправление осуществляется при помощи тройников.
3. Диаметр воронок, труб и желобов рассчитывается в зависимости от максимального объема сточных вод в секунду. На практике количество воронок подбирается исходя из одного элемента на 10 погонных метров желобов или 100 м2 скатов. Заглушки используются только на глухих торцах, во всех промежуточных стыках применяются соединители.
4. Расстояние между хомутами для вертикальных труб примерно 1,5 м, все повороты желательно дополнительно укреплять вне зависимости от места расположения ближайшего хомута.

Схема крепления кронштейна, желоба

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

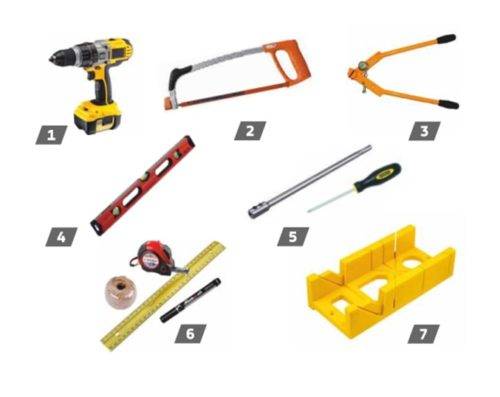

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

• ножницы по металлу;
• шуруповерт;
• ножовка по металлу или дереву;
• перфоратор (чтобы крепить к стене хомуты);
• уровень;
• ручная или электродрель;
• отвертка;
• рулетка, карандаш;
• резиновый молоток;
• строительные леса;
• маркер, шнур (для отметок);
• стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
5. Внутрь воронки вставляем желоба до полного защелкивания.

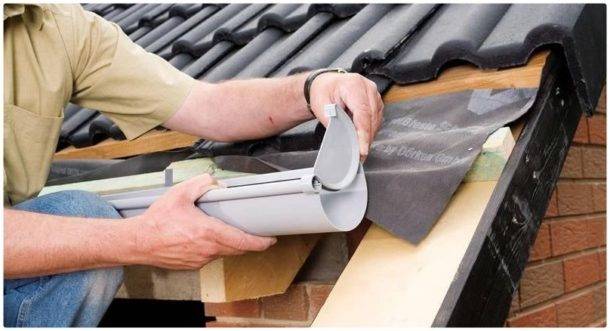

6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
9. Ставим заглушку на желоб до щелчка.
10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
11. Закрываем сверху желоба защитной решеткой.
12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
14. Трубы между собой соединяем муфтой с прокладкой.
15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
16. На расстоянии от грунта в 20 см к трубе крепим слив.
17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

ОБСЛУЖИВАНИЕ И УХОД

12.1 С целью поддержания стабильности необходимо периодически проводить инспекцию водосточной системы и устранять возможное скопление листьев и иных элементов, препятствующих отводу воды с кровли.

12.2 При необходимости очистку элементов водостока допускается производить щеткой с мягким ворсом, используя моющие средства, подходящие для окрашенных поверхностей. Моющее средство необходимо смывать водой, не оставляя его на поверхности водосточной системы.

12.3 Запрещено опирать лестницу и иные элементы на внешний край желоба водосточной системы.

12.4 Избегайте использования открытого огня, агрессивных жидкостей, проведения сварочных работ и работ с угловой шлифовальной машинкой с абразивным кругом вблизи водостока.

12.5 В географических зонах с климатическими нагрузками (снег и наледь), с целью защиты водосточной системы и нижележащих элементов от лавинообразного схода снега, необходимо предусмотреть системы снегозадержания, установленные на кровле.

Планирование и схемы водостока

Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:

1. Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
2. Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
3. Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
4. Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
5. При расчетах учесть нормы технической документации, СНиП.

Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.

Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.

При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

Виды систем водоотведения

Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги

А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками

Общий вид водостока (ливнестока, системы водоотведения крыши)

Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.

Самостоятельное сооружение водосточной системы

Изготовление системы водостоков из оцинковки своими руками производится в несколько этапов:

• проектирование системы;
• подготовка материалов и инструментов;
• монтаж.

Проектирование

При выполнении проектной работы необходимо:

• определить оптимальные размеры желобов, водосборных воронок и труб;
• выбрать место сбора или утилизации вод;
• рассчитать количество различных элементов для сборки системы.

Размеры желобов определяются исходя их размеров крыши:

• если площадь поверхности крыши составляет менее 50 м², то оптимально подойдут желоба, ширина которых 100 мм. Для таких желобов рекомендуется использовать трубы с диаметром 70 мм – 85 мм;
• если поверхность крыши не более 100 м², то для водосточной системы рекомендуется использовать желоба шириной 125 мм и трубы диаметром 87 мм – 90 мм;
• если площадь крыши значительно более 100 м², то оптимально применять желоба, ширина которых не менее 150 мм и трубы для отвода стоков с диаметром в 100 мм.

Таблица подбора размеров

Диаметр воронок для системы водосбора равен ширине желобов.

Вода, собранная с крыши, может:

собираться в отдельную емкость для дальнейшего использования, например, для полива растений на участке;

Бочки для сбора дождевой воды

утилизироваться в канализационную систему дома для дальнейшей очистки и сброса;

Соединение системы водоотведения с канализацией

сбрасываться в водоем или придорожную канаву, расположенные вблизи строения.

После определения параметров системы и выбора способа утилизации необходимо подготовить чертеж-схему будущей конструкции, которая позволит правильно рассчитать вид и количество необходимых элементов.

Чертеж системы водоотведения с крыши

Подготовка материалов и инструментов

Итак, для сооружения водостоков потребуется приобрести:

• трубы;
• желоба;
• воронки;
• заглушки;
• угловые переходники;
• муфты;
• крепежные кронштейны;
• отводы;
• тройники.

Составляющие части водосборной системы

Для выполнения работы потребуется следующий перечень инструментов:

• болгарка (ножовка) для резки труб и желобов;
• шуруповерт + саморезы для крепления кронштейнов;
• рулетка, строительный уровень, нить;
• молоток;
• клещи;
• специальный инструмент для гибки.

Перечень инструментов для выполнения работы

Для увеличения уровня герметичности системы в местах соединения отельных элементов можно дополнительно использовать герметик.

Установка водостоков

Инструкция по установке водостоков:

по периметру крыши производится разметка мест крепления удерживающих кронштейнов

При нанесении разметки важно учитывать, что:
расстояние между удерживающими элементами не должно превышать 60 см;
уклон системы должен составлять 1 см на 1 метр длины. Только при наличии уклона можно избежать скапливания воды в желобах;

Для удобства при нанесении разметки можно закрепить нить, которая не позволит отклониться от заданных параметров.

Нанесение разметки на область установки водостоков

1. производится крепление кронштейнов. Удерживающие устройства могут быть зафиксированы:
   • на фронтальной доске;
   • на стропильных ногах, если их шаг не превышает максимально допустимого расстояния между кронштейнами;
   • на настиле;

Варианты крепления кронштейнов для желобов

1. устанавливается водосборная воронка (если схемой предусмотрено несколько воронок, то можно устанавливать все сразу или по мере приближения к этому элементу систему);
2. справа и слева к воронке подводится желоб. Место стыка в дополнение к сборной муфте желательно дополнительно герметизировать;
3. аналогичным образом производится сборка всей оставшейся системы;

Сборка и установка системы водоотведения

1. на концы желобов надеваются заглушки;
2. к воронке подводится водоотводная труба, которая соединяется с местом сбора (утилизации) стоков;

Водоотводная труба должна быть зафиксирована кронштейнами к стене строения через каждые 1,8 – 2 метра.

Сборка и установка вертикального водоотвода

1. желоба закрываются решетками для защиты от листвы и иных видов загрязнений;
2. производится проверка системы на герметичность путем наполнения водой.

Схема сборки и установки водосточной системы представлена на видео.

Все элементы водосточной системы можно изготовить самостоятельно из отдельных листов оцинкованной стали, что поможет снизить стоимость готовой конструкции. При использовании системы требуется периодическое обслуживание и прочистка.

Некоторые рекомендации

Металлический водосток кровли важный элемент крыши. Он позволяет защитить все строение от влаги и продлить срок его эксплуатации. Но чтобы водосток хорошо справлялся со своими обязанностями нужно его монтаж выполнить правильно. Для этого нужно воспользоваться следующими рекомендациями от профессионалов:

• лучше всего приобретать все элементы металлического водостока у одного производителя. В этом случае и монтаж пройдет без особых проблем, и внешний вид готовой крыши порадует вас;
• желоба водостока должны быть расположены под определенным наклоном. Чтобы все было сделано правильно, можно воспользоваться следующими советами. Нужно заранее рассчитать длину участка желобов, и определить на какой высоте должны располагаться первый и последний кронштейн. Отметив эти точки на обрешетки или стропилах, между ними натягивается нитка. Так можно легко определить места расположения остальных кронштейнов и сделать весь металлический водосток с нужным уклоном;
• не допускается увеличивать расстояние между точек крепления желобов более чем на один метр. Если нарушить это правило, то водосток может прогнуться. В результате получится застой воды и протекание всей системы;
• места стыков желобов водостока должны располагаться минимум на расстоянии десяти сантиметров от кронштейнов;
• железная водосточная труба должны быть смонтирована строго вертикально. Для этого нужно использовать отвес;
• водосточная труба может состоять из нескольких частей. При соединении нужно чтобы верхняя часть заходила внутрь нижней. При этом, под каждым таим соединение устанавливается хомут, которые крепить всю конструкцию к стене дома;
• внизу водосточной трубы устанавливается сливное колено. При этом расстояние от точки выхода до отмостки должно быть 20-30 сантиметров. В этом случае вода из водостока будет направляться «подальше» от фундамента;
• очень хорошо, если на участке имеется дренажная система или ливневка. В этом случае выходные концы металлического водостока направляются туда. Такой вариант надежно защитить фундамент дома и не позволит образовываться на участке лужам;
• при монтаже следует следить за температурой окружающего возраста. Металлический водосток нежелательно собирать при температуре ниже минус пяти градусов. В такой ситуации на местах стыков может образовываться лед, которые при таянии нарушит герметичность всей системы.

Видео по теме:

После проведения монтажа каждого участка желательно провести испытания. Например, после укладки желобов металлического водостока в него выливается небольшое количество воды. Так можно проверить и герметичность стыков, и правильность уклона.

Общие правила установки водосточной системы

Для того, чтобы система водостоков работала эффективно, необходимо соблюдение определенных правил и факторов.

К таким факторам и правилам можно отнести:

• учет годовых показателей осадков для данной местности;
• архитектурные и геометрические особенности здания, кровли, на котором монтируется водосток. Так при расстоянии между крайними точками крыши (свесами) не превышает 10 м, то для организации водостока достаточно установить только 1 трубу. При более значительных расстояниях – потребуется более 1, которые могут быть установлены не только в крайних точках.
• материал, из которого изготовлена кровля и стены фасада;
• учет особенностей материала элементов водостока.

Кроме этого, необходимо спроектировать систему водостока или выполнить чертеж. Это позволит правильно рассчитать материалы для монтажа, а так же выявить особенности водостока на начальном этапе.

Конструктивные особенности и разновидности водостока для крыши

Водосток – это конструкция, имеющая в составе желоба и трубы. Диаметральное сечение ее частей подбирается в соответствии с объемом сточных вод, оказывающих давление на крышу.

Для крепления желобов к зданию используются специальные кронштейны и крюки. Трубы к желобам присоединяются посредством воронок, а фиксация труб к стенам дома выполняется хомутами.

Водосток состоит из разных элементов, которые подбираются в соответствии с экстерьером дома:

• Посредством угловых элементов выполняется стыковка частей желобов в углах здания.
• Заглушки и элементы соединения желоба.
• С помощью трубного колена соединяются трубы на сгибе.
• Наконечники для трубы придают завершенный вид всей конструкции.

Зачем нужны водостоки?

Влага, попадающая на стены, например, при «косом» дожде, впитываясь, разрушает не только отделочные материалы, но и основу. Следовательно, придется чаще проводить ремонт, а значит, расходы по статье «содержание зданий…» существенно вырастут.

Намокание теплоизоляционного материала резко снижает показатели его основных характеристик. В этом случае о приемлемом микроклимате в комнатах дома говорить не приходится.

Вода, стекающая с кровли и стен, постепенно разрушает отмостку и проникает к фундаменту. А вот это уже куда серьезнее. Но постоянная сырость в цокольном (подвальном) этаже, грибок и плесень – это всего лишь большая неприятность. Ремонт же самого основания (ленты) – дело настолько затратное и сложное, что потребует очень больших финансовых вложений и времени.

Монтаж

Сделать монтаж водостоков качественно можно самостоятельно. Так как стоимость установки на погонный метр ската примерно советует стоимости 1 м желоба в комплекте с кронштейнами и крепежом, рациональнее выполнить эту работу самостоятельно:

1. Кронштейны устанавливают во время монтажа стропильной системы, до настила кровельного материала. Крючки из металла фиксируют на ветровую доску, а пластиковые прямо на стропильные ноги.

2. Монтаж начинают от крыльца, учитывая, что воронка будет в конце ската. То есть точка начала монтажа будет наивысшей. Чтобы соблюсти уклон, натягивают шнурку и выравнивают кронштейны по ней.
3. После завершения кровельных работ желоб вставляют в кронштейны так, чтобы места стыков оказывались между ними. Соединения обрабатывают силиконовым герметиком для лучшей герметизации.
4. Для того, чтобы вставить воронку в жлоб, в нем изготовляют отверстие с помощью дрели и коронки нужного диаметра.
5. Монтаж угловых деталей выполняют также с использованием силиконового герметика или уплотнителя из резины.
6. Устанавливают вертикальные трубы, закрепляя кронштейнами к стене каждый метр. Конец трубя должен подходить к решетке ливневой канализации или хотя бы выходить за пределы бетонной отмостки.

Последовательность установки водостока

Важно! Чтобы проверить качество монтажа, на скат крыши выливают бутылку воды. Если она быстро перемещается в желоб, собирается в воронку и достигает ливневки без потерь, значит все правильно

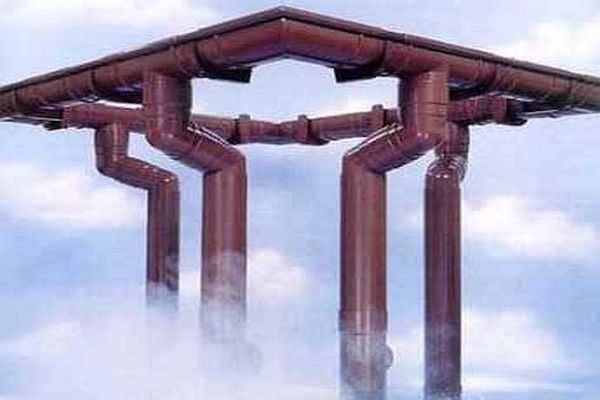

Основные части водосточной системы

Прежде чем приступить к алгоритму монтажа водостока разберем конструкцию водосточной системы. Знать ее необходимо как в случае самостоятельного изготовления всех элементов, так и если Вы решили произвести самостоятельную установку уже готового водостока.

Один из главных элементов водосточной системы – желоб, который размещается под свесом кровли таким образом, чтобы стекающая с крыши вода попадала в него. Желоба подвешиваются вдоль всех скатов крыши на специальных креплениях в виде кронштейнов. Водосточная система может иметь внешние и внутренние углы, назначение которых заключается в герметичном соединение двух желобов друг с другом. Для вывода воды в желобах предусмотрены воронки, к которым прикреплены водосточные трубы. Трубы, в свою очередь, крепятся к стенам дома специальными хомутами.

Эти части являются основой для всей системы. Имея под рукой план строения, Вы без труда определите нужное количество всех элементов.

Последовательность монтажа водостока

Металлические водостоки для крыши предусматривают качественный и несложный монтаж своими руками. Выполнить его грамотно помогут следующие рекомендации.

Крепление кронштейнов

Сборку системы необходимо начинать от крыльца с учетом нахождения воронки в конце ската. Эта точка монтажа будет наивысшей

Важно помнить, что для обеспечения стока воды желоба должны быть под уклоном в 2-5° или 0,5 см на каждый метр желоба. Чтобы соблюсти это правило, натяните шнурок с соблюдение уклона будущего желоба и отметьте место крепления кронштейнов

Хорошо, если монтаж водостока производится до настила кровли. Тогда крепление кронштейнов производится на крайнее стопило или перекладину и впоследствии закрывается кровельным материалом. Если кровля уже настелена, то крепление кронштейнов возможно к ветровой доске.

Установка водосборных желобов

В монтированные кронштейны вставляются желоба

Важно, чтобы стыки желобов находились между кронштейнами. Стыковка двух желобов с целью их герметизации возможна с применением специальных резиновых уплотнителей, однако, ввиду их большой стоимости, возможно укладывание желобов внахлест в 30 см и крепление обычными саморезами с резиновой прокладкой

Это правило действует и при наличии в системе углов, внешних и внутренних.

Монтаж водосборной воронки

После монтажа желобов в них проделывают отверстия для воронок в самых низких местах, отступив от края 20 см. Рекомендуется применять ручную ножовку, так как при использовании болгарки есть вероятность сделать отверстие намного больше необходимого. К полученному вырезу подносится воронка и фиксируется на краях желоба зажимами.

Установка вертикальных водосливных труб

После того как водосборная воронка монтирована к ней крепят вертикальные трубы для отвода воды. В случае большого свеса крыши используется поворотный элемент, который разрешает подвести трубы к стене для закрепления. Крепление труб осуществляется кронштейнами или специальными хомутами на промежутке не более метра друг от друга.

Нижний край водостока может быть выведен в дренажную систему, если такая имеет место быть, или снова иметь поворотный элемент для вывода воды за пределы отмостки фундамента

Важно, чтобы вода выходила на расстоянии не меньше 20 см от отмостки для предотвращения размытия фундамента!

Монтаж обогрева кровли и водостоков

Если эксплуатация крыши и водостока планируется в условиях снежной и морозной зимы, есть необходимость позаботиться о монтаже обогрева. Это уменьшит вероятность повреждения водосточной системы из-за оледенения, а также предотвратит попадание воды под кровлю.

Подогрев водостоков может быть осуществлен установкой системы снеготаяния, то есть устройства, которое поддерживает температуру на плюсовом уровне. Есть следующие варианты устройства обогрева:

• Греющий элемент установлен на нижнюю часть кровли и способствует таянию снега еще на крыше до попадания в желоб водосточной системы;
• Кабель помещается в желоб и трубу водостока и способствует таянию снега и льда непосредственно внутри самой системы.

Крепление водосточной трубы к стене

Водосточные системы нужны для сбора талой и дождевой воды со всей крыши, тем самым они предохраняют поверхность кровли и стены здания от преждевременных разрушений. При монтаже системы водостока вы обязательно столкнетесь с таким делом, как крепление водосточных труб к стене. От правильности крепления будет зависеть надежность всей вашей конструкция водостока.

Зачем нужны ухваты в водосточной системе?

— ухват штырьевой. Предназначается для крепления труб водостока на кирпичные и бетонные здания;

— ухват-метиз. Предназначен для монтажа труб на деревянные постройки;

— ухват универсальный. Он может крепиться и на деревянные, и на кирпичные дома. Используется и для зданий из сэндвич-панелей.

Для монтажа потребуется знать диаметр водосточной трубы и глубину, которой хватит для крепления штыря ухвата.

Зачем нужны хомуты в системе водостока?

Также читайте: Почему гудят водопроводные трубы

— глубину закрепления метиза, которая должна быть не менее 50-70 мм;

— расстояние между фасадной стеной и трубой, так как прикреплять трубу вплотную к стене дома запрещается;

— толщину утеплительного слоя на фасаде здания.

Важный совет! Никогда не следует закреплять хомут таким образом, чтобы его метиз находился в слое изоляции, это очень ненадежное крепление!

Правила крепления системы водостока к стене

— трубы монтируют сверху вниз:

— в стене дома нужно проделать отверстия для крепления штырей, на которые закрепляются хомуты;

— крепеж для водосточных труб монтируется под определенным уклоном;

При постройке нового дома крепежные детали устанавливают во время строительства.

— при установке хомутов нужно смотреть за тем, чтобы они очень плотно трубу не охватывали, особенно это касается пластикового водостока, иначе при температурных перепадах пластик расширится или сожмется, и на трубах появятся трещины.

• Крепление водосточной трубы к стене. Хомуты для крепления
• Крепление пластиковой трубы к стене
• Крепление канализационных труб к стене
