Водослив с крыши своими руками: самостоятельное изготовление и основные элементы монтажа

Установка вертикальных водоотводов

Сложность работ в том, что вертикальные отводы имеют несколько углов для соединения с воронкой. Количество различных поворотов зависит от архитектурных особенностей здания.

Шаг 1. Замерьте расстояние от воронки к стене дома, подберите два угла и замерьте длину муфтовых отрезков. Недостающее расстояние следует увеличивать куском прямой трубы. Он отрезается ножовкой или болгаркой, края нужно очищать от заусениц.

Предварительная сборка деталей без клея

Замеры

Шаг 2. Приклейте верхнее колено к воронке, остальные следует только вставлять. Верхнее колено делается неразборным по одной причине – в этом месте невозможно прикрутить хомут, колено держится только на воронке.

Нанесение клея

Соединенные элементы

Шаг 3. Отметьте места крепления хомутов для труб. Делать это можно двумя способами. Первый – отбить вертикальную линию по всей высоте дома и на ней высверливать на нужном расстоянии отверстия под хомуты. Второй – при помощи уровня отмечать точки установки элементов поочередно для каждого хомута, уровнем выдерживать вертикальность положения. Оба метода имеют свои преимущества и недостатки, принимайте решение на месте с учетом своей квалификации.

Отметка положения хомутов для труб

Шаг 4. Высверлите отверстие под пластиковый дюбель, закрепите основание хомута

Работайте осторожно, при чрезмерных усилиях пластик может дать трещину, придется элемент заменять новым

Сверление отверстия под дюбель

Если стена дома имеет слой изоляции из пенопласта или минеральной ваты, то длина дюбеля должна увеличиваться с таким расчетом, чтобы в твердой стене было отверстие глубиной не менее 3 см.

Шаг 5. Вставьте трубу в угол и зафиксируйте ее положение хомутом. Производители рекомендуют на одном целом отрезке трубы устанавливать не менее двух хомутов, получится около каждой муфты по два с каждой стороны.

На пластиковых хомутах есть буквенные обозначения. Верхний хомут прикручивается таким образом, чтобы стрелка указывала на букву «А» на подставке.

Положение «А»

Нижний хомут фиксируется в положении «В», на эту букву должна указывать стрелка. Дело в том, что держатели хомутов имеют различную толщину упорных поверхностей, стрелка указывает на усиленную, именно в этом направлении будут действовать основные усилия.

Процесс установки крепежа

Положение «В»

Если в связи с особенностями размеров здания требуется соединение двух труб, то в муфте обязательно следует оставлять зазор для их свободного перемещения. Ширина зазора не менее двух сантиметров.

Ширина зазора

Монтажные работы заканчиваются приклеиванием колена для подачи воды на отмостку, в приемник мелиоративной системы или в емкость для сбора дождевой воды. Потом ее используют для полива или в иных хозяйственных целях.

Колено для подачи воды на отмостку

Типы водосточных систем

Все конструкции водостоков различаются друг от друга, поскольку одинаковые здания могут быть только в рамках единого проекта. Учесть и перечислить все конструктивные особенности систем водостоков не представляется возможным. Однако любые водостоки и желоба можно классифицировать по типу используемых материалов. У каждого из них имеются как достоинства, так и недостатки, поэтому однозначного ответа по поводу, какой из них лучше, не существует. Итак, материалы, которые используются для водостоков таковы:

• Оцинкованная сталь;
• Металлопластиковые материалы;
• Пластик.

Желоб из оцинкованной стали

Все три варианта имеют примерно одинаковую распространенность. Некоторую долю занимают такие экзотические варианты материалов водоотводов, как:

• Медь;
• Латунь;
• Алюминий;
• Нержавеющая сталь.

Обладая отличными эксплуатационными качествами: технологичностью, высоким сроком службы, прекрасными эстетическими качествами, данные материалы имеют крайне высокую стоимость, а поэтому и вынесены в категорию экзотики.

Системы водоотлива из оцинкованной стали нашли применение одними из первых. Выпуск изделий из оцинкованного железа налажен промышленностью очень давно. Это связано с простой технологией получения материала, легкостью работы, низкой стоимостью и большим сроком службы. К сожалению, в настоящее время имеется очень много недобросовестных производителей оцинкованных материалов, в результате чего срок службы материалов сильно уменьшился и стал трудно прогнозируемым. Экономия на толщине и качестве цинкового покрытия привела к тому, что буквально за пару лет коррозия покрывает практически все элементы конструкции.

Еще один недостаток кроется в технологии изготовления оцинкованных покрытий. На них, особенно первые несколько лет, совершенно не держится никакая краска.

Вторые по распространенности – пластиковые материалы. Они также отличаются низкой стоимостью. Могут иметь разнообразные варианты исполнения и широкую цветовую гамму. Пластиковые водостоки наиболее легкие из всех применяемых и монтируются на любые основания.

Приобретаемые материалы одного производителя имеют точно выдержанные размеры и легко стыкуются между собой, образуя надежные и долговечные соединения. Современные пластиковые материалы устойчивы к воздействию широкого диапазона температур, солнечных лучей и имеют практически неограниченный срок службы.

Пластиковый водоотлив

Элементы из пластика нельзя подогнать друг к другу в случае неточностей монтажа в системе водостока. Пластик не допускает изгибов и излишне хрупок, особенно при низких температурах. Это надо обязательно учитывать. Делать водосток из пластика своими руками необходимо строго по предварительной разметке.

И, наконец, третий вариант – металлопластик. Представляет собой своеобразный гибрид первых двух технологий. Только в данном случае сталь покрывается не цинком, а слоем пластика. Дом с водостоком из металлопластика, умело подобранного по цвету, имеет законченный эстетический вид. Металлопластиковые изделия вобрали в себя лучшие качества своих предшественников. Обладая гибкостью и легкостью монтажа, как оцинкованный металл, они имеют срок службы, как у пластика.

Водоотлив из металлопластика

Полимерный слой на поверхности металла держится очень прочно, не допуская проникновение влаги. Герметичность может нарушиться только в случае сильного перегиба или критического нагрева. Последнее возникает при резке изделий с помощью болгарки. Возникающий локальный перегрев вызывает отслаивание пластикового слоя. Исправить подобный дефект невозможно, поэтому при резке нужно использовать только ручной инструмент: ножовку по металлу или ножницы.

Расчет необходимого количества элементов

Это довольно ответственное мероприятие лучше поручить специалистам, продающим водосточные системы, либо же мастерам фирмы, предоставляющим монтажные кровельные услуги. За неимением такой возможности расчет можно выполнить и собственными силами.

Поскольку в частном строительстве многие стараются уйти от типовых вариантов и похожих по конструкции крыш, необходимое количество элементов системы следует просчитывать в индивидуальном порядке

Основные моменты грамотного расчета:

1. Желоба. Общая длина каналов должна соответствовать значению длины всех скатов крыши, задействованных для сбора воды. Их состыковку осуществляют с помощью соединителей.
2. Водоприемные воронки. Их устанавливают по наружным углам здания и дополнительно размещают через каждые 8-12 метров с тем, чтобы общий уклон каналов не был слишком большим.
3. Водосточные трубы. Количество изделий соответствует числу воронок, а длина – расстоянию от кровли до поверхности земли.
4. Кронштейны. Количество кронштейнов определяют из расчета, что на каждый метр канала требуется один элемент. Дополнительные держатели потребуются для воронок по центру и стены и в углу дома.

Количество хомутов напрямую зависит от высоты постройки. Но в любом случае, каждый отдельной устанавливаемый участок трубы закрепляют как минимум одним хомутом. При монтаже водосточной трубы в одноэтажной постройке зачастую достаточно и трех крепежей, расположенных в верхней точке, нижней части и посередине изделия.

С помощью плана удобно разделять поверхность кровли на равные участки слива, обслуживаемые расположенными рядом водостоками, и просчитывать площади

При расчете за основу берут то условие, что на 1 кв.м крыши в горизонтальной проекции должно быть 1,5 кв.см площади сечения водостока и воронки. Для примера: площадь сечения трубы D 100 мм составляет 78,5 кв.см. Это усредненное значение.

В зависимости от того, приходится ли устанавливать систему в регионах с высоким уровнем осадков, либо же, напротив, в засушливых местностях, в расчеты вносят поправки.

Как самостоятельно сделать водосток с крыши

Рассмотрим, как сделать собственный водосток из пластиковых труб, так как это самый простой и эффективный вариант. Как показала практика, лучшие материалы для этого дела пластиковые канализационные и вентиляционные трубы.

Для работы вам потребуются такие инструменты:

1. Болгарка.
2. Шуруповерт или отвертка.
3. Рулетка.
4. Шнур или нитка.
5. Саморезы.
6. Наждачная бумага.
7. Уровень и отвес.
8. Маркер.
9. Силиконовый герметик.
10. Леса или лестница.

А в качестве материалов требуется закупить:

• Пластиковые трубы диаметром 80, 90 или 110 мм, из которых будут сделаны желоба. Они разрезаются пополам.
• Пластиковые трубы диаметром 50 мм, которые будут выступать в роли вертикальных труб для слива.
• Пластиковые фитинги, которые и будут воронками, соединяя желоб и вертикальную трубу.
• Отводные углы и колена, благодаря которым желоба могут огибать углы здания, а также изменять направление вертикальных сливных труб в нужное место.
• Пластиковые заглушки для труб, которые тоже придется разрезать пополам.
• Пластиковые кронштейны и металлические хомуты.

Первым делом, надо определиться с сечением труб, которое зависит от площади самой крыши. Есть специальная расчетная формула, по которой можно узнать необходимый диаметр. Если площадь ската кровли равна 50 м2 и меньше, то лучше использовать трубы, диаметр которых 80 мм. Когда площадь ската кровли равна 125 м2 и меньше, то выбирают трубы 90 мм. А когда площадь ската кровли больше чем 125 м2, требуется труба, диаметр которой 110 мм.

Теперь изготовим желоба – это самая тяжелая работа, требующая точности и правильного расчета. В качестве желобов будут использоваться трубы, которые нужно распустить пополам в длину. Разрезать их будет легко, но вот сделать это ровно – трудно. С одной трубы вы получите два одинаковых желоба. Вот что вам нужно сделать:

1. Возьмите трубу нужного диаметра и поместите ее на доски. Для удобства работы зафиксируйте трубу саморезом к доске.
2. В самом верху, на лицевой стороне трубы, отступив несколько сантиметров, ровно посредине вкрутите в нее саморез. То же самое сделайте с другой стороны. Закручивать саморезы до конца не нужно.
3. Между ними натяните нитку. Следите, чтобы все было ровно.
4. Теперь маркером пометьте линию разреза на трубе.
5. Уберите нитку и, ориентируясь на разметку, начинайте распиливать трубу болгаркой. В целях безопасности работайте в защитных очках. Следите за тем, чтобы ровно распилить трубу, так как от этого будет зависеть общий вид желобов.
6. Осталось сделать точно также и с противоположной стороны трубы. Только теперь труба к доске фиксируется в двух местах, так как, распилив трубу, вы сделали две отдельные ее части.
7. В зависимости от количества необходимых желобов распилите все предназначенные для этой цели трубы.
8. Используя наждачную бумагу, зачистите места срезов на трубах.

Вот так можно самостоятельно сделать желоба, которые станут основой для системы водоотвода. Теперь надо только соединить элементы желобов воедино, учитывая необходимую длину на каждой стене. Один с другим готовые желоба будут соединяться при помощи саморезов. Так как это трубы канализации, один конец которых шире, то соединить их можно очень просто;

1. Один желоб вставляется в другой внахлест на 5–10 см.
2. При помощи отвертки или самореза закрепите их друг с другом в трех местах: по бокам и снизу.
3. Готовое крепление можно смазать силиконовым герметиком, чтобы предотвратить протекание воды.
4. Чтобы сделать угловые желоба, надо взять колено, и по уже знакомому вам методу разрезать его пополам.
5. На этом этапе в местах, где будут располагаться вертикальные трубы, необходимо уже вставить пластиковый фитинг и зафиксировать его саморезами. Опять же нужно место соединения замазать герметиком.

Можно сказать, что ваша система отвода воды с крыши готова, осталось только собрать все воедино и выполнить ее установку на предназначенном месте.

Что сделать для того, чтобы водосток служил долго

Что бы продлить срок службы системы в рамках ее технических возможностей, то есть не снижать пропускной способности отвода воды необходимо выполнять профилактические мероприятия, а так же установку некоторых дополнительных элементов:

• очистка желобов от мусора, который попадает с крыши. Это можно сделать при помощи лестницы и веника. Простоту данной операции могут обеспечить установленные по всей длине желоба защитные сетки.
• промывка труб слива. Эту процедуру выполняют 2 раза в году – весной, осенью, используя поливочный шланг.
• установка на крыше специальных снеговых рассекателей, соответствующие конструкции, материалу кровли, защитит желоба и всю систему от попадания большого количества снега, который может деформировать водосток.
• монтаж системы анти обледенения, которая обеспечит надежную защиту пластикового и металлического водостока от скопления льда.

Как закрепить желоб

После того как крепления будут установлены, монтаж отливов для крыши своими руками переходит в стадию крепления желобов для воды. Для начала их потребуется подогнать по длине. Отрезки детали нужно положить в крепления, не забыв оставить место для соединительных вставок. Их размер можно измерить заранее, обычно оставляют около 10 сантиметров.

Если желоб слишком длинный, его можно укоротить; вам потребуется использовать ножовку. Место распила зачищают напильником. Для того чтобы облегчить себе работу, наденьте заглушку на конец трубы сразу, пока стоите на земле. На весу это сделать довольно сложно. Соединить отдельные части желоба можно при помощи вставок. Для удобства они имеют специальные отметки.

После сборки желоба его необходимо закрепить на держателях, затем проверить, имеется ли необходимый уклон. Для этого необязательно проводить измерения, достаточно налить в желоб немного воды и посмотреть, будет она вытекать или останется на месте. Если жидкость не вытекает, наклон нужно увеличить.

После того как удалось правильно установить отливы на крыше, можно переходить к монтажу водосточной трубы. Работу начинают от воронки. Если длина позволяет, трубу можно сразу соединять с ней, иначе, придется установить колено: оно поможет избежать брызг и заставит воду стекать в трубу.

Обычно трубы имеют длину 2 метра. Придется посчитать, сколько материала и соединительных элементов потребуется. Сделайте это заранее.

Крепление держателей

Необходимые инструменты и материалы

Перед установкой водостока своими руками требуется подготовить инструменты и материалы:

• строительный уровень;
• инструмент, с помощью которого можно выполнять загибы крюков, держателей;
• шпагат, рулетка;
• ножовка и сменные пилки, которая предназначена для работы с металлом;
• ножницы;
• дрель или перфоратор, работающие на аккумуляторных батареях – это облегчает работу на высоте;
• молоток с резиновой и металлической рабочей поверхностью;
• строительный нож;
• напильник с мелким насечкой;
• саморезы;
• желоб для водостока;
• труба для отвода воды;
• держатели для желоба, которые выбираются в зависимости от материала кровли и фасадной стены;
• колено для сливной трубы;
• заглушки, которые снабжены уплотнителем;
• фиксаторы, с помощью которых будет осуществлен монтаж водостока;
• сетки для установки по всей длине, которые защитят систему от засорений;
• хомуты, воронки, уголки желоба, количество которых определяется конструкцией водостока.

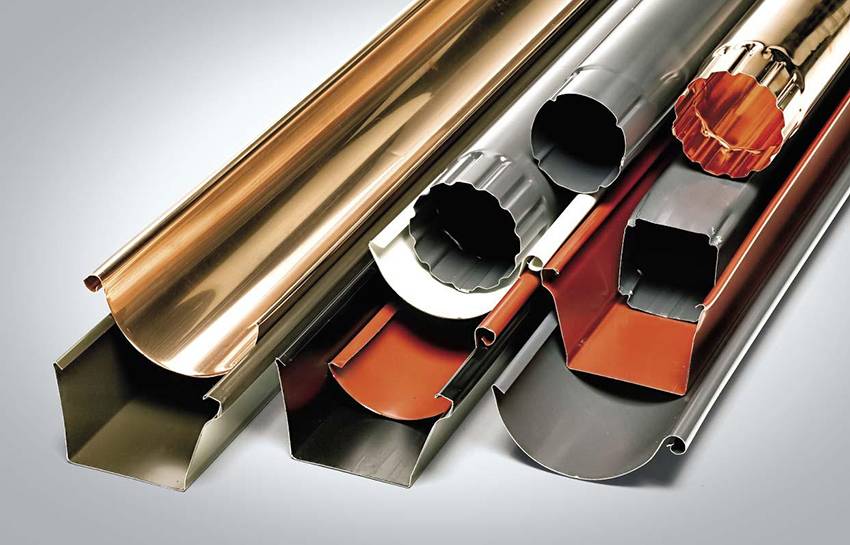

Желоб может иметь различные формы:полукруга, полуовала, полуторца, трапециевидную. Трубы необходимо выбирать такого диаметра, вида, цвета, чтобы они соответствовали желобам. Материалы следует приобретать исходя из удобства и простоты проведения работ по самостоятельному монтажу, а так же их эстетических соображений.

Все элементы, которые необходимы для сборки водостока, производятся из пластика, оцинкованной стали, сплавов цинка, алюминия и даже меди. Чаще всего применяется пластик, так как на нем незначительные повреждения (царапины) не заметны глазу и не ведут к дальнейшему разрушению или коррозии. Кроме этого, данный материал устойчив к воздействию атмосферных осадков.

Систему водостока из ПВХ материалов достаточно легко смонтировать самостоятельно, а применение прокладок делает ее надежной и долговечной. Желоба и трубы из оцинкованной стали при продолжительной эксплуатации могут начать ржаветь, что может привести к частичной или полной замене системы водостока.

Как не ошибиться с выбором водосточной системы

По способу расположения системы водостока могут быть:

Внутреннюю конструкцию водостока сооружают в регионах, у которых климатические условия можно отнести к сложным, с большим количеством осадков. А так же в домах, у которых кровля имеет плоскую конструкцию. Основной особенностью и сложностью данного типа системы является организация правильного стока с кровли в трубопровод.

Конструктивно внутренняя система водостока устроена следующим образом:

• защитная решетка, которая может задерживать основной мусор, скатывающийся по крыше;
• воронка приема;
• труба, по которой осуществляется вывод воды;
• коллекторы;
• технические разъемы, которые позволяют осуществлять профилактические осмотры и очитку системы.

Изготовление отлива для крыши своими руками из пластиковых деталей для канализации

Можно не покупать готовый отлив, а сделать его своими руками. Для этого используются самые разные материалы: металлические и пластиковые трубы, листовой металл и даже пластиковые бутылки.

Рынок предоставляет широкий ассортимент пластиковых изделий для канализации, что позволяет сделать из них отливы любых форм и размеров. Крепятся детали при помощи обычных хомутов и кронштейнов. Основное преимущество таких отливов – малая себестоимость. Детали подбирают на основании пропускной способности отливов. Чаще всего используются трубы ПХВ — «рыжики» диаметром 110 мм (для изготовления желобов лучше подбирать длинные элементы), диаметром 50 мм (для водостоков), тройники (для воронки).

Сначала делается чертёж конструкции и подбираются необходимые детали. Затем изготавливают элементы желоба путём продольного распиливания труб (места распилов зашлифовываются). Элементы между собой соединяются на клей или с использованием соединителей. Крепят отлив под кровлей аналогично описанному выше с помощью покупных или самодельных кронштейнов. Из пластиковых сеток сворачивают цилиндры диаметром чуть меньше лоткового, фиксируют их проволокой или хомутами и укладывают в отливы для защиты от попадания мусора.

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Материалы для водовода

Водостоки производят из следующих материалов: металл и пластик. Самым экономичным из них считается оцинкованный металл.

Пластиковые водостоки имеют малый вес, хорошо выглядят, но не настолько прочны, как металлические. Если в холодное время в них заледенеет вода, это может привести к трещинам или полному разрушению конструкции.

При обустройстве водовода своими руками стоит обратить внимание на вариант из металла, окрашенного в тон крыше. Он сочетается по цвету с покрытием крыши и выглядит очень декоративно

Такой водосток будет практичен и надежен в эксплуатации при любых климатических условиях.

Изделия из металла намного прочнее

Металлические водостоки бывают нескольких видов:

• оцинкованные;
• с покрытием из полимеров;
• медные.

Различия между ними в основном состоят в сроке эксплуатации и цене изделия.

Среди преимуществ металлических водостоков стоит выделить следующие:

• надежность;
• устойчивость к температурным колебаниям (от -60 до +130°C);
• прочность;
• устойчивость к воздействию окружающей среды;
• способность выдерживать снеговые нагрузки.

Среди недостатков можно отметить:

Стоимость медной конструкции достаточно высока

• более высокую стоимость, чем у пластиковых;
• склонность к коррозии при появлении царапин;
• сложная установка и крепление;
• большой вес конструкции;
• крепление только на крышах, имеющих угол в 90 градусов.

Конструкции, сделанные из медных листов, имеют весьма солидный и декоративный вид, но применяются не так часто ввиду их значительной стоимости.

Если кровля частного строения покрыта мягкой черепицей, то лучше монтаж и крепление системы водостока осуществить своими руками из ПВХ.

Дело в том, что подобная черепица содержит каменную крошку, способную испортить покрытие металлических систем, но не пластиковых.

Монтаж водостоков для крыши своими руками

Инструкция по установке водостоков на крыше – основные
моменты:

определить отправную точку. Она находится максимально
высоко;

установить кронштейн желоба.

Нюанс. При установке желоба нужно следить, чтобы соблюдался
минимальный уклон водостока крыши в 2-3 мм на 1 метр.

уложить и выполнить крепление желоба водостока;

Совет. Части желоба не закрепляются между собой, а
укладываются в нахлест. Величина которого 7-10 см. Это зависит от уровня
осадков. Нахлест позволяет компенсировать расширение металла при нагреве

установить воронку на водосток. Воронка должна располагаться
между кронштейнами на самой нижней точке.

Совет. Место под воронку вырезается заранее ножницами по
металлу. Использование болгарки не допускается.

соединить воронку с трубой. Если нужно, используются углы
(желоб угловой).

Совет. Если труба будет находиться непосредственно возле
стены, то стена будет намокать.

зафиксировать водосточную трубу хомутами;

Совет. Расстояние между кронштейнами водостока зависит от
веса конструкции, места установки трубы и ветровой нагрузки. Но оно должно
составлять не более 1 м.п.

закрепить нижнее колено (отлив) внизу трубы. Его длина
зависит от ширины фундамента. Ведь цель монтажа водостока – отвод воды от
цоколя дома;

при необходимости выполнить монтаж системы антиобледенения
кровли и водостоков.

В этом руководстве приведены основные требования по сборке и
установке водостоков своими руками, технология монтажа каждой отдельной системы
уникальна.

Рекомендуем ознакомиться с подробным описанием с пошаговой
инструкцией по монтажу пластиковой и металлической водосточной системы.

Как правильно рассчитать наружную водосточную систему

В основном это касается элементов системы. Количество желобов зависит от длины карниза крыши. К примеру, если двускатная крыша длиною 10 м, то длина карниза – 20 м. Соответственно и длина приобретаемых лотков, в общем, должна равняться 20 м. А так как стандартная длина желоба – 3 м, значит, количество определяется так: 20:3=6,6, округляем – будет 7 штук.

С трубами немного по-другому. Во-первых, длина стояка зависит от высоты стены здания. Во-вторых, количество труб зависит от того, сколько стояков будет установлено на крышу. Здесь соотношение такое:

• если длина карниза крыши в пределах 10 м, то монтируют один стояк;
• если больше данной величины, то несколько стояков.

Но в последнем случае учитывают, что между стояками расстояние не должно превышать 20 м. Зная высоту стены и количество трубных стояков, можно определить количество труб из расчета, что одна труба имеет длину 3 м.

Кстати, количество стояков определяет количество воронок и нижних сливных патрубков. Они между собой в количественном эквиваленте равны. А вот отводов будет в два раза больше.

Два стояка на одном скате Источник yandex.ru

Что касается кронштейнов под лотки, то их количество определяется шагом установки крепежных изделий, равным 50-60 см. Но учитывайте, что первый и последний кронштейн устанавливают от края желобчатой конструкции на расстоянии 30 см. Что касается хомутов для трубных стояков, то расстояние между ними – 1,8-2,0 м. Но если высота стены превышает 20 м, то шаг монтажа уменьшают до 1,5 м.

Это были расчеты количества элементов. Но есть и габаритные параметры – это диаметр труб и сечения лотка. Так как представленный производителями типоразмер соответствует стандартным параметрам трубных изделий, соответственно и сливная способность у элементов водостока разная. Здесь действует простое соотношение – чем больше площадь ската крыши, тем большей словной способностью должна обладать водосточная система. А это зависит от диаметров труб и лотков. Поэтому предлагаем соотношение площади ската и диаметров труб и лотков:

• до 30 м² – диаметр труб 80 мм, диаметр желобов 100 мм;
• 30-50 м² – труба 87 мм, лоток 100-120;
• 50-125 – соответственно 100 и 150 мм;
• Свыше 125 м², труба 110 мм, желоб 150-200 мм.

Установка желобов водостока

Перед установкой горизонтальной части водостока, представляющей из себя последовательно соединенные желоба, нужно измерить общую длину карниза и отметить те места, где будут зафиксированы кронштейны. Расстояние между кронштейнами не должно быть более 60 сантиметров. Если у вас есть сомнения по поводу прочности конструкции пластикового желоба, то крепеж можно разместить и через 30 сантиметров, это сделает систему еще более прочной и не позволит ей разрушиться при сильных дождях или большом количестве снега.

Затем нужно определить угол наклона горизонтальной части системы. Для этого нужно определить положение первого и последнего кронштейнов, после чего протянуть шнур между ними. Следом за этим нужно сделать разметку для фиксации остальных кронштейнов, соблюдая интервал их размещения.

Процесс установки водосточного желоба должен начинаться с их краев, одновременно с этим нужно учесть, что вертикальная часть трубы водостока должна находиться не далее, чем в 15 сантиметрах от ближнего крепления.

Как решить проблему с замерзанием слива

В отличие от дождевой воды, снег представляет для водостоков большую проблему. Чтобы он не скапливался, желоба нужно опустить ниже линии уклона кровли. Тогда подтаивающий снег будет сползать над желобом. Для гарантии поверх желобов рекомендуется укреплять защитную сетку. Если скат кровли очень пологий и снег медленно сползает – потребуется установить снегозадержатели на крышу.

Необходимо сделать защиту от замерзания на водосток для крыши

Существует и более прогрессивный метод. Под желобом укладывается греющий кабель, растапливающий снег и лед до талой воды. Кабель можно уложить и под кровлю, в непосредственной близости к водосточному желобу.

Укладка греющего кабеля и установка водосточной системы

Установка сточных труб и держателей

На последнем монтажном этапе монтируются сточные трубы

Сливную трубу важно точно разместить под отверстием воронки ливневого приёмника. Для крепления труб на стеновой поверхности используются специальные держатели или хомуты

Крепятся хомуты с помощью дюбелей, так как в большинстве случаев дома каменные.

Трубные держатели располагаются во всех местах стыковки отдельных элементов непосредственно под всеми раструбами. Максимальный промежуток между соседними хомутами не должен превышать 200 см. Завершают конструкцию сливным коленом, которое располагается таким образом, чтобы вода отводилась по направлению предназначенного для сбора сточных вод места.

Как установить водостоки если крыша уже покрыта

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Инструкция по монтажу водосточной системы

1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

Длинные крюки устанавливают до того, как происходит монтаж кровельного покрытия!

Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии. Для обрезания материалов запрещено применение шлифовальной машинки!

Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу !

Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше. Зазор в 2-3 мм необходим для компенсации температурных расширений. Не забывайте об этом, иначе конструкция может быть разрушена или «вывернута»!
Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки. С зауженного конца обрезать трубы запрещено!

Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Элементы водосточной системы

Вся водосточная система монтируется из нескольких типовых элементов различной длины.

Диаметр сливов зависит от размера крыши. Чем площадь кровли больше, тем больше количество воды, сливаемой во время дождя, тем шире должен быть диаметр желобов и труб и тем большее их количество необходимо для отвода осадков.

Водоотвод монтируется из следующих элементов:

1. Желоб.
2. Угловое соединение желобов (для огибания углов здания).
3. Заглушка для желоба.
4. Соединительный замок для двух горизонтальных желобов.
5. Труба вертикальная.
6. Колено трубы для соединения с желобом вверху и для нижнего отвода.
7. Воронка, соединяющая желоб и колено трубы.
8. Крюки для подвешивания желобов

Традиционная привычная форма водостока – круглая.

Реже встречаются квадратные сечения водосточных труб.

Диаметр труб варьируется в широких размерах: от 75 до 200 мм.

Состав водосточных систем

Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

Из каких элементов состоит водсток

Для отведения воды в желобе проделываются отверстия, в которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.

Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.
