Прокладка электрического кабеля в коробе или кабель – канале: Инструкция + Фото и Видео

Кабель-канал для розеток и выключателей

Конструкция пластиковых коробов позволяет с легкостью смонтировать в любом необходимом месте розетку, выключатель, вход для антенны или интернет-кабеля. Производители кабельных лотков позаботились о том, чтобы установка этих электротехнических устройств занимала минимальное время, а результат был безопасным и выглядел привлекательно. Примерная схема подключения розеток и выключателей в кабель-каналах может выглядеть так:

• устанавливаем соответствующий модуль,
• после обесточивания электролинии фиксируем розетку/выключатель в рамке, защелкнув его основную часть с обратной стороны,
• правильно подключаем питающий проводник (см. материал “Маркировка провода для домашней электросети. Цвет проводов“),
• фиксируем устройство, надев рамку на кабель-канал,
• закрепляем крышку короба, частично заведя ее под рамку,
• включаем электропитание.

Для электроприборов, потребляющих более 1 кВт, рекомендуется установить розетку с подведенным отдельным кабелем, а для слаботочных электроприспособлений – использовать блок из 3-5 розеток, запитанных от одной пары проводов.

2.3.124

Прокладка контрольных кабелей допускается пучками
на лотках и многослойно в металлических коробах при соблюдении следующих
условий:

1. Наружный диаметр пучка кабелей должен быть не более 100
мм.

2. Высота слоев в одном коробе не должна превышать 150 мм.

3. В пучках и многослойно должны прокладываться только
кабели с однотипными оболочками.

4. Крепление кабелей в пучках, многослойно в коробах,
пучков кабелей к лоткам следует выполнять так, чтобы была предотвращена
деформация оболочек кабелей под действием собственного веса и устройств
крепления.

5. В целях пожарной безопасности внутри коробов должны
устанавливаться огнепреградительные пояса: на вертикальных участках – на
расстоянии не более 20 м, а также при проходе через перекрытие; на
горизонтальных участках – при проходе через перегородки.

6. В каждом направлении кабельной трассы следует
предусматривать запас емкости не менее 15% общей емкости коробов.

Прокладка силовых кабелей пучками и многослойно не
допускается.

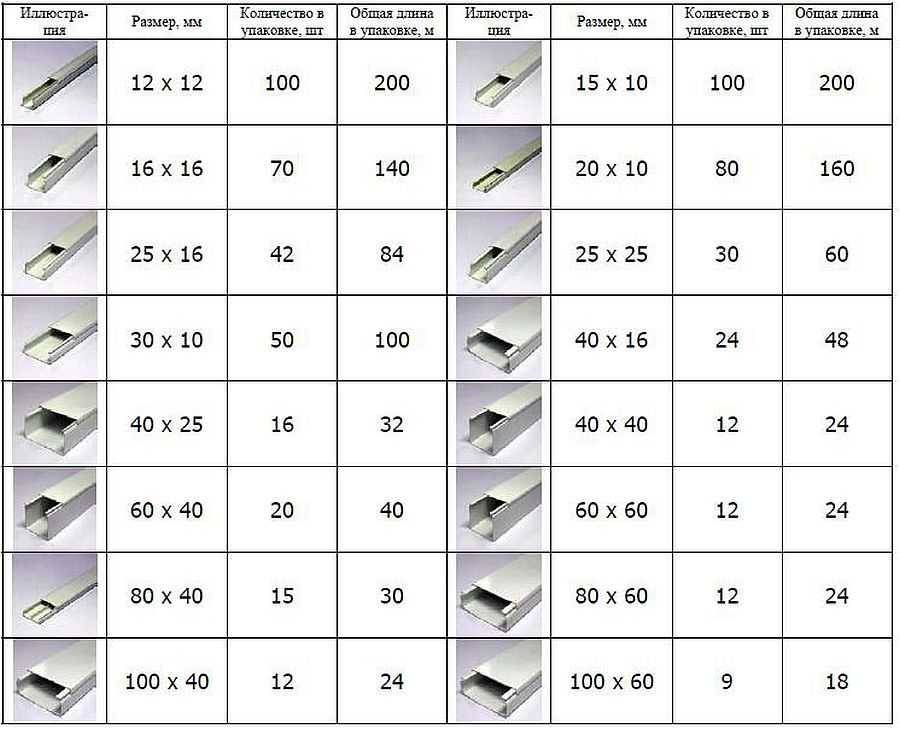

Виды кабель-каналов, размеры и их характеристики

В зависимости от назначения и условий использования типоразмеры и материалы существенно отличаются друг от друга.

Прежде всего, кабель-канал представляет собой коробчатую конструкцию с фиксируемой на основании полости и накладной крышкой. Для надежного крепления элементов используется двойной плавающий замок. В зависимости от места установки и действующих механических и прочих нагрузок кабель-каналы могут изготавливаться из следующих материалов:

• Огнеупорный пластик в силу недостаточно высокой механической прочности используется для настенного и потолочного крепления кабелей. Этот вид кабель каналов нередко имитирует дерево и другие материалы и используется как функционально-декоративный элемент;
• Анодированный алюминий стоит довольно дорого и имеет привлекательный внешний вид. Помимо механической безопасности, такой кабель-канал в состоянии обеспечить защиту от электромагнитных воздействий;
• Оцинкованная сталь чаще применяется для наружного крепления электропроводки, в частности монтажа систем видеонаблюдения.

Что касается вида, размера и назначения, то здесь выбор каналов для укладки кабеля практически безграничен. Все же попытаемся выделить основные типы существующих коробов:

Мини кабель-каналы. Для этого типа характерно небольшое поперечное сечение, в диапазоне от 10х10 до 60х80 мм. Используются такие каналы, как правило, для прокладки телекоммуникаций, антенных кабелей и незначительного количества токоведущих проводов небольшого диаметра. Учитывая область использования, изготавливаются из пластика и крепятся при помощи саморезов. В некоторых случаях возможно использование специальных монтажных клеев.

Напольные кабель каналы. Используются в том случае, когда необходимо подвести электропитание к столу или светильнику, расположенному на некотором удалении от стен. Для квартиры такой вариант укладки проводки вряд ли приемлем, а вот для обеспечения работоспособности рабочих мест в офисе вполне подойдет.

Парапетные, они же магистральные короба отличаются значительными размерами (до 60х100 мм), что позволяет разместить не только проводку и кабеля, но и смонтировать в них розетки и выключатели. Такой кабель-канал может иметь W-образное, Г-образное или Т-образное поперечное сечение и изготавливается из пластика. Изделие может использоваться как в квартире, так и в различных общественных зданиях.

Перфорированные магистрали целесообразно использовать, если в процессе прокладывания проводки предстоит большое количество ответвлений. Степень механической прочности таких кабель каналов крайне мала, однако для распределительных шкафов и прочих развязок, которые надежно защищены внешним корпусом, для трассировки проводов они подходят как нельзя лучше. Сечение может быть как прямоугольным, так и круглым, изготавливаются, как правило, из огнестойкого пластика.

Плинтусные. Название изделия однозначно определяет способ применения такого кабель-канала. Стоит только отметить, из всех видов, именно этот является наиболее декоративным. В принципе, во избежание утомительной прокладки штроб в бетонной или кирпичной стене, еще на этапе проектирования можно предусмотреть укладку электропроводки в плинтусный кабельный канал. Такой плинтус изготавливают из ПВХ, и зачастую он имитирует либо ценную породу дерева, либо другой материал, используемый для изготовления настоящих плинтусов. Учитывая многообразие возможных вариантов дизайна, размеры плинтусных элементов могут значительно отличаться.

Угловые короба могут применяться в качестве имитации потолочного плинтуса (фриза) для маскировки проводки. Для них характерен привлекательный внешний вид и широкая гамма цветовых решений. Сечение внутреннего пространства такого элемента составляют, как правило, 40х40 мм.

Прозрачные кабель-каналы несут повышенную декоративную нагрузку, поскольку помимо основных функций обеспечивают светодиодную подсветку. Ширина прозрачной части может варьироваться от 5 до 20 мм.

Проволочные лотки также используются для прокладки большого числа проводов и позволяют избежать индивидуального крепления каждого провода.

Среди этого многообразия, безусловно, найдется соответствующий конкретным требованиям кабель-канал, размеры которого оптимально впишутся в любой интерьер

Однако для наиболее гармоничного решения крайне важно подобрать цветовое решение

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Как крепить кабель-канал к стене? 2 простых способа

Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К тому же, с точки зрения вероятности возникновения пожара такие жгуты довольно опасны.

Мало того, их могут принять за игрушку маленькие дети и домашние животные. Да и спотыкаться или цепляться за шнуры надоедает. Конечно, стационарные провода обычно при ремонте прячутся в стену. Но если вы, скажем, купили кондиционер или подарили ребенку компьютер позже, когда ремонт уже закончен, штробить ради одного провода свежее отделанную поверхность откровенно жалко. Здесь и придет на помощь электротехнический короб.

В главных его достоинствах: возможность смонтировать все самостоятельно, изоляция проводов друг от друга, приемлемый внешний вид конструкции. При этом фиксировать его можно на любом типе поверхности. Бетон, дерево, пеноблок, даже металл – все годится.

Как крепить кабель-канал к стене? Есть 2 основных способа. Рассмотрим оба в данной статье.

Короб с единственной секцией, имеющий одностороннюю крышку. Подойдет, если нужно протянуть кабель от входа в квартиру до телевизора или компьютера. Или же чтобы спрятать шнур от кондиционера к розетке.

Двухсекционный короб с двусторонней крышкой. То, что нужно, если в одном направлении идут 2 кабеля.

Если же проводов больше, придется монтировать друг над другом дополнительные кабель-каналы. Однако в этом случае уже можно подумать о прокладке штробы – если подключение будет стационарным, и приборы, к которым ведут кабеля, хозяин перемещать не собирается.

Иногда людей смущает форма электротехнического короба. Она кажется им грубой и не вписывающейся в интерьер. Хочется порадовать: кабель-канал может иметь скругленные, мягкие абрисы. Поискать такой придется несколько дольше, но к дефицитным товарам он не относится.

Очень прост в исполнении, но имеет существенный недостаток: при необходимости кабель-канал можно будет снять только с кусками отделки или даже штукатурки. Кроме того, если стены не слишком ровны, то между коробом и поверхностью останутся неравномерные зазоры, что не слишком привлекательно визуально и не рекомендовано в эксплуатации. Однако если вы уверены, что демонтировать кабель-канал не придется, можете воспользоваться следующей инструкцией.

• Кабель канал разрезается по размерам, прикладывается к стене, полу или потолку и проверяется соответствие разметке и плотность состыковки отдельных деталей.
• Клей (например, жидкие гвозди) наносится волнистой линией на изнанку основания отрезка. Ширина волны – приблизительно 1,5 ширины короба.
• Элемент прижимается к поверхности на пару секунд и тут же убирается. Оставшийся на стене клеевой след должен немного загустеть.
• Канал возвращается на место и прижимается, теперь уже покрепче, чтобы он схватился со стеной.

Нередко для усиления надежности клей дополняют забитыми гвоздями или вкрученными шурупами (в зависимости от материала стены).

Частным случаем клеевого способа монтажа можно считать установку кабель-каналов, на основание которых уже нанесен клеящий состав. Однако доверия такой вариант у пользователей обычно не вызывает, в связи с чем тоже дополняется саморезным крепежом.

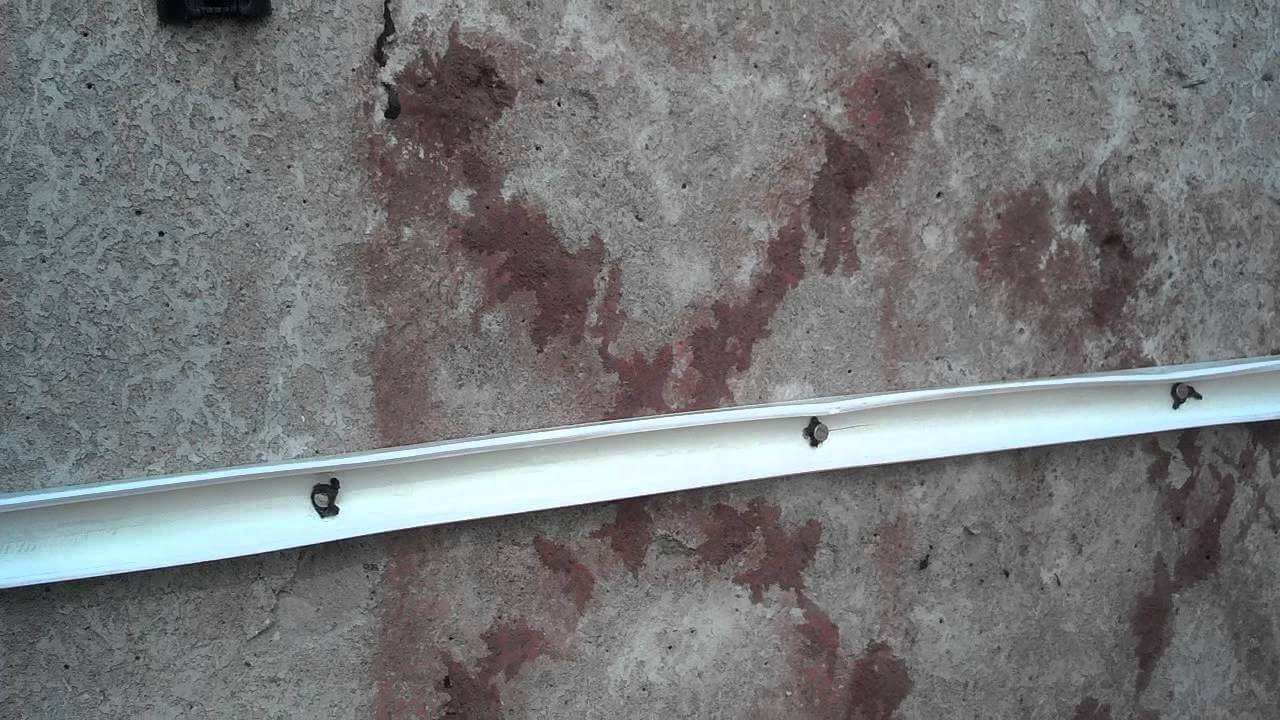

Немного более трудозатратен, зато надежен и предоставляет возможность демонтажа. С раскроенного кабель-канала снимается верхняя часть (крышка). Основание прикладывается к разметке и прямо сквозь него сверлится дырка в стене. Если основание железобетонное, блочное или кирпичное, легче сделать это перфоратором.

Шаг отверстий – от 40 до 50 см. При явной кривизне стен дистанция уменьшается, чтобы смонтированный короб на всей протяженности плотно прилегал к поверхности. Основание откладывается, а в дырки вкручивается пластиковая часть дюбелей. Нижняя половина приставляется обратно и фиксируется основной частью крепежа.

Прокладываются провода, крышка ставится на место. И вопрос, как крепить кабель-канал к стене, можно считать успешно разрешенным. Какой способ вам по душе – решать придется самостоятельно. Но совет: выбирая клеевой способ, хотя бы изредка добавьте к нему дюбеля, чтобы больше не возвращаться к этому.

Как крепить кабель-канал к стене? 2 простых способа Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К

Размещение электрокабелей электропроводки в гофре

Гофрированная труба представляет собой специальный элемент, который позволяет прокладывать электрические кабели в тесных условиях и, например, в подсобках. Она крайне удобна в использовании по причине ее гибкости и легкости изменения конфигурации прохождения электрической кабельной трассы. К гофрированной трубе с легкостью прикрепляются остальные сопутствующие элементы (аксессуары). В процессе прокладки, гофрированная труба нарезается кусками требуемой (в соответствии с габаритами ремонтируемого помещения) длины, потом через гофрированную трубу протягиваются электрические кабеля, и в завершении труба закрепляется к поверхности стены (очень просто) посредством дюбелей, скоб или клипс.

Где купить кабель-каналы для электропроводки: виды, производители и цены

Необходимо разбираться в производителях подобной продукции, если вы хотите купить кабель-каналы для дома. Короба высокого качества предлагают многие компании

В такой ситуации важно отличить подделку. У консультанта нужно просить необходимые документы на продукцию. Рассмотрим некоторых брендовых производителей:

Рассмотрим некоторых брендовых производителей:

• Hager. Немецкий производитель специализируется на офисной продукции, но из-за высокого качества короба применяются и в жилых помещениях. Изделия выполнены в современном дизайне и подходят для многих интерьеров. Серия tehalit.BRP применяется для укладки магистральных линий. Универсальными моделями являются короба серии tehalit.LFF, которые отличаются простым монтажом;
• Legrand. Компания предлагает профиля с разными типоразмерами и шириной до 220 мм. Внутри корпуса может быть до трех секций. Кабельный канал комплектуется двумя видами перегородок. Одни монтируются в специальный паз, а другие гибкие и клеятся к стенке.
• ДКС.  Данный отечественный производитель выпускает 4 вида каналов. Настенные имеют плоскую крышку и обладают компактными размерами. Напольные короба комплектуются поворотами. Они легко соединяются между собой. Мини-каналы представлены в темно-коричневом и белом цвете;
• Schneider Electric. Производитель предлагает серию Ultraс двумя типами каналов. Выключатели и розетки монтируются в модульных рамках. Каналы мини обладают П-образной крышкой. Для быстрой установки можно выбрать изделия с самоклеющейся лентой.

Мы предлагаем посмотреть некоторые виды, размеры и цены кабель каналов в нашей таблице.

Таблица 1. Средняя стоимость кабель-каналов

Фото	Модель	Описание	Цена, руб/пог.м.
	Элекор 2м IEK белый	Подходит для слаботочных, информационных и силовых коммуникаций в офисах и жилых помещениях.	36
	Ruvinil PKK 16×16×0.8 м	Текстура материала под дерево, окраска- дуб. Материал изготовления самозатухающий поливинилхлорид.	76
	Кабель-канал 25-25 мм. Mutlusan (упаковка 100 м)	Материал выполнен под светлое дерево.	2007 (за упаковку)
	Кабель–канал 20×10 мм ( 160 метров в упаковке) T.Plast	Материал изделия белый пластик.	1390 (за упаковку)
	Канал Hager LFF 60×110	Конструкция выполняется из белого пластика.	422
	Legrand DLP с гибкой крышкой 105×50	Материал белый ПВХ.	695
	Перфорированный DKC 25×40, 2 метра.	Конструкция имеет гофрированную структуру. Выполнена из пластика высокого качества.	456

Элекор 2м IEK белыйКабель-канал 25-25 мм Mutlusan упаковка 100 мКабель–канал 20×10 мм T.PlastLegrand DLP с гибкой крышкой 105×50Перфорированный DKC 25×40

Прокладка проводки в гофрированных трубах

Для прокладки электрического кабеля по полу, стенам и потолку целесообразно использовать гофру. Подобная электропроводка бывает скрытая и открытая.

Гофра – это гофрированная труба, для изготовления которой используется металл или поливинилхлорид. Внутри этой трубы расположена металлическая проволока, которая помогает протягивать внутрь трубы кабель.

Сегодня становиться все более популярным использование поливинилхлоридных гофр для прокладки электрического кабеля и других проводов во внутренних помещениях зданий. И это не удивительно поскольку пластиковые трубы, по сравнению с металлическими, меньше весят и имеют меньшую стоимость.

Для использования гофрированных труб прекрасно подходят жилые, технические, административные и промышленные помещения. Материал, из которого изготовлена гофра, выступает в роли дополнительного изолятора для электрического кабеля. Кроме того, у него есть способность самозатухать – благодаря этому исключается самовозгорание, которое может быть вызвано коротким замыканием.

Гофра используется для проводки разных типов кабелей, имеющих различные диаметры, поскольку в производстве она имеет несколько вариаций с разными сечениями: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. Она пригодна для протягивания силовых электрических кабелей, а также и кабелей, которые относятся к информационным сетям.

Однако, есть класс гофры, который используется для прокладки на открытом пространстве.

Прокладка кабелей в гофре производится двумя людьми, поскольку одному человеку это делать неудобно. Вначале из гофрированной трубы вытягивается кусочек проволоки. После этого проделывается отверстие в обмотке кабеля, в которое продевается эта проволока и тщательно скручивается.

Гофрированная труба разравнивается, поэтому одному человеку удобно держать гофру за один конец, а другому в это время протягивать кабель и вытягивать стальную проволоку из гофрированной трубы. После окончательного протяжения кабеля, он соединяется с гофрой с помощью изоленты для того, чтобы зафиксировать конструкцию.

К стенам помещения гофрированную трубу прикрепляют клипсами-зажимами, которые имеют различные диаметры, поэтому их легко подобрать под диаметр трубы. Таким способом частенько прокладывают кабель в подвесном потолке или гипсокартонных перегородках. При укладывании гофрированной трубы на пол под предварительно изготовленную стяжку из бетона, необходимо приобретение специальной гофры – усиленной, способной к выдерживанию больших нагрузок.

ПВХ труба для прокладки кабеля

Гладкие жесткие трубы (или трубы ПВХ) — это жесткий вариант пластиковой трубы, изготовленной из поливинилхлорида, не распространяющего горение. Такие трубы служат для защиты и укладки проводов. Их часто замуровывают в штукатурку, бетонные полы и т. д, что весьма удобно: провода скрыты, а в случае ремонта или замены их легко извлечь наружу.

Труба ПВХ для прокладки кабеля пожаробезопасна и служит для защиты от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки.

Размеры труб ПВХ приведены в таблице «Размеры гладких жестких труб».

Таблица « Размеры гладких жестких труб».

Диаметр, мм	Длина, м
наружный	внутренний
16	13,6	3
20	17,0	3
25	22,0	3
32	28,4	3
40	36,2	3
50	46,4	3
63	56,5	3

Способы крепления

Чтобы конструкция на стене выглядела органично, не бросалась в глаза, необходимо предварительно выровнять стену, есть и гибкие материалы, но прикрепленные вплотную на кривую стену, они будут лишь подчеркивать кривизну.

Материал, из которого произведен кабель-канал и стены обуславливает способ крепления.

Существует несколько способов крепления:

1. Легкие пластиковые изделия прекрасно держатся на обычном строительном клее, также можно использовать жидкие гвозди, теоретически можно приклеить на шпаклевку, но под весом проводов конструкция может оторваться. Этот способ считается самым простым, но он сопряжен с некоторыми трудностями: во-первых, он забирает «право на ошибку», ведь раз приклеив потом можно оторвать вместе со стеной, а повреждения короба и стены не избежать вовсе, во-вторых, таким способом невозможно закрепится на деревянной стене.
2. К дереву лучше привязываться классическими саморезами. При использовании саморезов, необходимая ширина шага составляет полметра, профиль необходимо предварительно просверлить, а при креплении ими на кирпичной стене придется использовать дюбель-гвозди и перфоратор с «победитовым» сверлом.
3. Существует вариант с липкой лентой, либо нанесенной производителем, либо, совсем бюджетным, двусторонним скотчем, но это лишь временное, соответственно недолговечное, решение.

Резка производится болгаркой, если совсем никак, то ножовкой по металлу, а вот кусачки или ножницы использовать никак нельзя, ибо сколы и заусеницы появятся гарантировано. Конечная конструкция должна выглядеть монолитной, и не иметь видимых стыков, а углы желательно закрыть специальными деталями, призванными увеличить эстетику конструкции.

Кембрики для проводов: что это такое?

Что такое кембрик для прокладки проводов, знает каждый профессиональный электрик. Итак, кембрик, что это такое и как используется в прокладке электропроводки — можно прочитать далее.

Кембрики — это своего рода чехлы, гибкие шланги из ПВХ или полипропилена, которые надевают на кабель поверх оболочки или изоляции. Кембрики для проводов используют для придания кабелю более эстетичного вида и дополнительной защиты, а также для соединения нескольких проводов.

Изделия для прокладки кабеля предусматривают следующие варианты монтажа.

Кабель-канал крепят с помощью дюбель-гвоздей размером 6×40.

Если перегородка выполнена из дерева или мягкого пластика, кабель-канал прикручивают шурупами или просто приклеивают.

Металлические лотки монтируют с помощью анкерных зажимов, дюбель -гвоздей и болтовых соединений. Иногда для крепления используют специальные полки и кронштейны.

Пластиковые гофрированные трубы и трубы ПВХ монтируют с помощью специальных клипс, которые, в свою очередь, крепят к перекрытиям шурупами или дюбель-гвоздями. Кроме того, для данного вида труб, а также металлорукавов, можно использовать более надежные металлические скобы. Если нужно закрепить трубы быстро, применяют пластиковый хомут или стяжку.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Расчёт размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала.

Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

Таблица для расчёта минимальных размеров кабель каналов

Сечение проводов, мм2	Конструкция и размеры (высота и ширина, мм) короба
	односекционный	двухсекционный	трёхсекционный
10х22	10х30	10х22	10х30	15х54	10х40
количество проводов в одной секции
1,5	10	12	3	3	5	5	19	13	5	4	5
2,5	7	10	2	2	3	3	13	13	3	3	3
4	4	8	1	1	2	2	10	13	2	2	2
6	2	3	1	1	1	1	5	5	1	1	1

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке.

Параметры одной упаковки электромонтажных коробов, в зависимости от их размеров

На заметку. При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.
