Монтаж внутренней канализации в частном доме

Крепление водоотводных магистралей

Крепления труб выполняется с помощью специальных хомутов. Если используются пластиковые трубы для отвода переработанной воды, необходимо располагать крепления равномерно на всей протяжности устройства, примерно каждые 0,5- 1 м.

Для крепления стояков диаметром 100-110 мм, используются стальные кронштейны с загибом в конце, что позволяет предотвратить смещение трубопровода под напором воды.

Кронштейны необходимо располагать под каждой отводной трубой возле раструба.

Правильное размещение кронштейнов на канализационном стояке можно увидеть на рисунке:

Размещение кронштейнов на канализационном стояке

Для закрепления стояка к боковым стенам используется 1-2 хомута на этаж сооружения.

Что нужно учитывать, разрабатывая схему

Для разных типов жилых сооружений подходят разные типы канализации. Для дач с небольшими домами применяют простую систему, которая состоит из стояка с трубой из туалета с ванной. Дома в несколько этажей имеют канализацию в виде множества трубопроводов, подведенных к одному либо двум стоякам. Схемы для каждого дома будут иметь отличия.

Чтобы определить особенности канализации в определенном случае, необходимо знать ответы по следующим пунктам:

  1. Какой тип очистного сооружения лучше всего оборудовать.
  2. Возможно ли присоединиться к центральной канализационной магистрали.
  3. Какой объем стоковой жидкости будет перерабатывать очистная конструкция за день.
  4. Какой тип канализации будет обустраиваться по времени использования: сезонный либо постоянный.
  5. Тип теплоизоляции для труб.
  6. Трубопровод из какого материала необходимо установить в доме.
  7. Какой вид вывода стоков планируется: с помощью самотечной организации либо при помощи насоса.

Дополнительные вопросы обязательно появятся при составлении схемы, когда встанет выбор типа разводки либо материала для ее обустройства.

Наружные трубы тоже прокладывают с углом наклона по направлению от здания к сливной яме либо станции биологической очистки.

  1. Диаметр используемых труб должен соответствовать объему передвигаемых стоков.
  2. Во время укладки труб придерживаются принципа последовательного соединения.
  3. Необходимо продумать схему таким образом, чтобы было, как можно меньше поворотов и острых углов.
  4. Продумывают систему вентиляции.
  5. Определяют заранее места под ревизионные люки.
  6. Выбирают материал для теплоизоляции труб, проложенных в холодных участках.

При прокладке длинного трубопровода угол наклона выдерживают с помощью специального циркуляционного насоса.

Как выполняется разводка

После разработки определенного проекта нужно проконсультироваться с практикующим сантехником. Он поможет исправить небольшие ошибки и проработать неточности системы

Обратите внимание, что если в деревянном загородном частом доме или на даче при установке или разветвлении трубопровода не потребуется брать разрешение у ЖЭК, то при разводке в новостройке этот пункт является обязательным

Пошаговая инструкция разводки труб на кухне или в ванной комнате:

  1. Перед подключением отключается водоснабжение, иначе провести работы будет невозможно;
  2. В стояке устанавливается контрольный вентиль, который будет отвечать за отключение воды во всей системе. Его установка также является обязательным пунктом в разводке;
  3. Любая система водопровода, за исключением канализационных труб, нуждается в грубой очистке. В жидкости находится большое количество различных минеральных отложений и твердых отходов, которые при прохождении могут повлиять на работу коммуникаций. Этот фильтр монтируется сразу под вентилем;
  4. Следующим устанавливается счетчик и фильтр окончательной очистки;
  5. После этого устанавливается коллектор. Количество выходов нужно предварительно рассчитать в проектной документации. Стандартно может быть от 2 до 4 отводов;
  6. Коллектор обязательно оснащается вентилями для смесителя, радиаторов, унитаза и прочих водопроводных выводов.

Видео по теме:

Выбор труб для внутренней и наружной систем

Керамические трубы для канализации

Сточные воды перемещаются без напора, поэтому для трубопровода берут самые обыкновенные сантехнические изделия. Бытовые отходы сильно токсичными тоже не бывают, так что допускается применение обычного пластика.

Учитывать при выборе нужно способ размещения. Трубы нужно класть под уклоном, причем пологим, поэтому в доме трубы обычно устанавливают под пол. Допускаются следующие варианты.

  • Керамические – очень долговечный материал, устойчивый к любым видам коррозии. Внутренняя стенка гладкая, так что труба практически не зарастет. Минус – тяжелый монтаж.
  • Чугунные – используются редко. Они очень прочны и долговечны, не ржавеют, но очень много весят. Установка своими руками исключается.
  • Асбестовые – допускается принять при обустройстве внешней канализации. Внутри дома асбест применять не разрешается.
  • Пластиковые – очень легки, просты в обращении, не подвержены коррозии, не боятся морозов. При укладе их можно не утеплять. Монтаж прост – в раструб. Стенки трубы остаются гладкими очень долго, так что риск засорения канализации минимален.

Выбор размеров трубопровода зависит от размеров выходов подключения сантехники. Этот параметр стандартизирован:

  • для отводов к сантехнике – 40–50 мм;
  • для стояка и фановой трубы – 100 или 110 мм;
  • для трубы от дома к септику – 100, 110, 150 мм.

Внешняя сеть

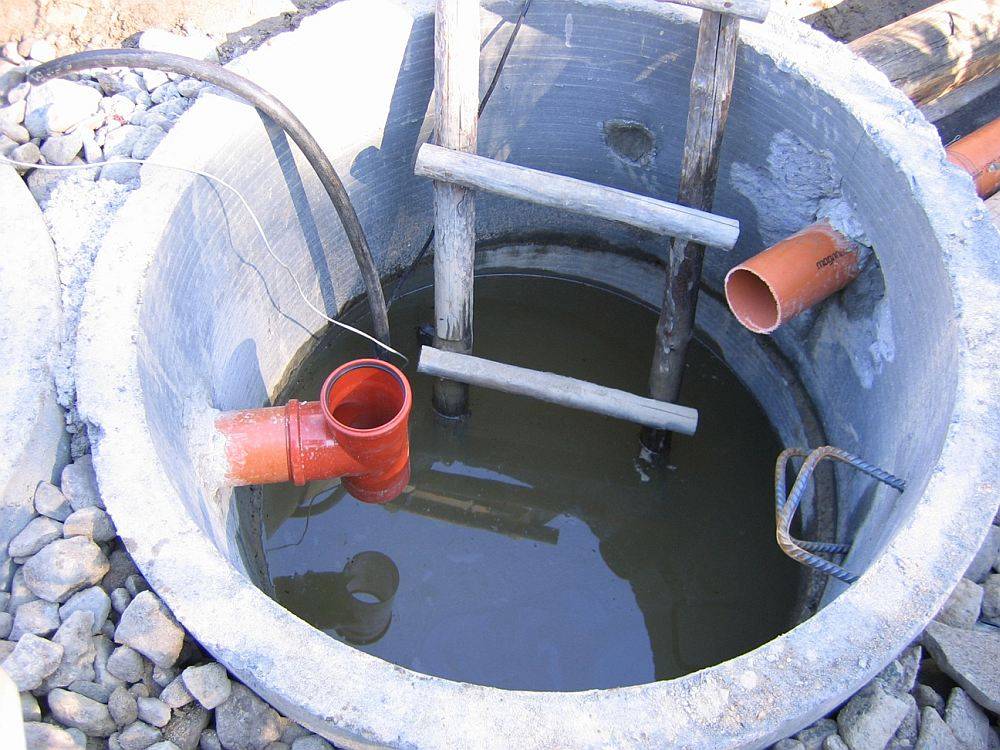

Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.

Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.

Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.

Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех местах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.

Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.

Соединение ↑

Правильная и последовательная процедура по монтажу канализации, это лишь половина того, что требуется для нормального функционирования всей сети. Немалую роль в процессе сборки является соединение труб.

После того как определены места отводов и ревизий начинается сборка канализационного стояка. Выполнять эту процедуру одному человеку довольно проблематично, поэтому участие в процессе должны принимать как минимум двое.

Трубы соединяют между собой посредством раструба одной трубы и гладкого конца другой. Предварительно в паз раструба вставляют резиновое уплотнительное кольцо.

Фото: раструбный способ соединения

Установка соединенных частей трубопровода должна производиться раструбом вниз, по ходу движения будущего слива. В местах подключения сантехники применяют муфты с отводами.

Подгонка трубы по размеру производится методом обрезки ножовкой. Острые края трубы обрабатывают напильником, чтобы при стыковке не повредить уплотнительное кольцо.

Фото: укорачивание трубы

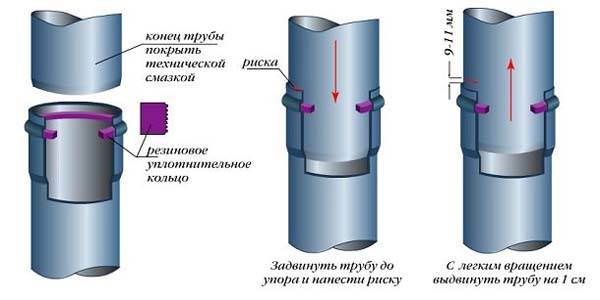

Для качественного соединения и предотвращения протечек, уплотнительное кольцо в раструбе должно сидеть плотно и не иметь перекосов.

Фото: соединение с помощью уплотнительного кольца

Важно! Для компенсации теплового расширения труб в процессе эксплуатации, во время соединения узла раструб — труба, оставляется зазор, но не более 10 мм. Это особенно актуально при монтаже наружной канализации в частном доме, т.к

эта ветка канализации больше всего подвержена тепловым нагрузкам и давлению почвы.
Как видно из статьи произвести сборку канализационной системы в частном доме не так уж и сложно

Это особенно актуально при монтаже наружной канализации в частном доме, т.к. эта ветка канализации больше всего подвержена тепловым нагрузкам и давлению почвы.
Как видно из статьи произвести сборку канализационной системы в частном доме не так уж и сложно.

Главное правильно подобрать материал труб и произвести все расчеты

Особое внимание стоит уделить установке углов наклона магистрали и соединению труб. И стоит помнить, что правильно собранная система прослужит долго, не требуя частого вмешательства в свою работу

Разновидности канализационных систем

Простейшие системы для очистки стоков – однокамерные септики. Они напоминают выгребные ямы. Этот метод хорошо работает, если на участке грунтовые воды расположены глубоко. Если в доме живут постоянно и воды расходуется много, то эту систему использовать не рекомендуется.

Двухкамерные септики также зависят от уровня расположения грунтовых вод. Необходимо, чтобы они находились не выше 1 м от дна ямы и обязательно под септиком формируют песчано-щебневую подушку.

Существуют устройства, оснащенные биологическими фильтрами, это наиболее эффективные септики. В них отходы перерабатываются благодаря деятельности особых микроорганизмов. Для таких септиков практически нет ограничений, но для его работы требуется электроэнергия.

Септик с фильтрационным полем фильтрации использует для очистки стоков сразу 2 метода – почвенную фильтрацию и биологическое разложение. Резервуар септика содержит 2 секции. Его можно использовать, только если почвенные воды находятся ниже 2,5 м глубины. Для его устройства потребуется много свободной площади. При этом необходимо чтобы до источников воды и соседних зданий оставалось свободное пространство не менее 30 м – его можно использовать только на больших участках.

Аэротенки (конструкции с подачей воздуха) стоят дорого, но у них много преимуществ оправдывающих эти затраты. У них нет ограничений, но для работы необходимо электричество.

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

  • На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
  • Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
  • Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
  • Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
  • Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Общие принципы устройства канализации

Однозначно, самый простой вариант — когда дом можно подключить к городской канализации, но не на всех частных участках есть такая возможность. Потому приходится думать о собственной автономной системе отведения сточных вод. Обычно устройство внутренних коммуникаций в первом и втором случае одинаковое, а вот внешнее устройство разнится.

Внутренняя система состоит из сантехнических приборов, присоединённых к ним труб маленького диаметра, которые в свою очередь соединяются с более широкими трубами и идут к стояку. По нему нечистоты попадают в горизонтальную широкую трубу и выводятся наружу. Пограничным элементом внутренней и наружной канализации является точка вывода стоков наружу. Далее по широким трубам вода попадает в очистительную установку или центральную канализацию.

При проектировании системы вывода нечистот стоит учитывать ряд нюансов и правил:

  1. Сколько человек проживает в доме. От этого числа зависит объем нечистот.
  2. Частота пользования домом, а соответственно, канализацией. К примеру, объем нечистот в доме круглогодичного проживания и на даче будет отличаться в разы.
  3. Количество планируемых сантехнических устройств в доме. От этого будет зависеть выбор производительности системы. К примеру, дом с двумя уборными, душевыми, ванными должен иметь более производительные коммуникации, чем здание с одним туалетом, душевой и мойкой.
  4. Особенности почвы: уровень подземных вод и глубина промерзания грунта (ГПГ) зимой. Эти показатели определяют глубину закладки труб, а также необходимость их теплоизоляции/обогрева. Также важен состав грунта — в песчаных грунтах можно устанавливать фильтрующие колодцы.
  5. Ландшафт участка — это в идеале должен иметь небольшой уклон, так как сточные воды будут течь вниз и системы очистки также нужно располагать в нижней части территории.

Если участок совершенно не имеет уклона, и отходы не могут стекать самотёком, возможно понадобится установка специального насоса. Такое устройство также необходимо для большого дома на два и более этажей со сложной системой канализации, множеством санузлов.

Тип планируемых очистительных сооружений (сразу же стоит рассчитать возможность подъезда ассенизатора).
Тип водоснабжения на участке: централизованное/колодец/скважина.
Внутренняя прокладка труб: может быть скрытой или открытой. При скрытом монтаже интерьер будет более эстетичным, но во втором ремонт и проверка труб значительно упростятся.
Если дом только строится, то мокрые комнаты надо располагать близко друг к другу, чтобы упростить монтаж и дальнейшее обслуживание. В двухэтажных постройках с этой же целью санузлы располагаются друг над другом.

В целом, устройство системы нечистот для загородного дома можно разделить на такие работы:

  • внутренние — прокладка коммуникаций по всем мокрым помещениям (уборная, кухня, ванная комната), установка стояка и фановой трубы;
  • внешние — установка автономного очистительного сооружения (разновидности установок рассмотрим далее) и подвод в нему труб.

Ревизии внутренней канализации

Ревизия – это тройник, что обеспечивает доступ для прочистки водоотводной трубы. Ревизии монтируют в канализационном стояке на этапе установки устройства в местах, что склонны к образованию засоров.

СНиП регулирует установку ревизий и прочисток в следующих местах:

  1. При отсутствии отступов на стояках, монтаж ревизии производится на нижнем и верхнем этаже сооружения.
  2. В начале участков отводных труб, которые подключены к 3-м и более приборам без устройства прочистки.
  3. На поворотах канализационной сети.
  4. На горизонтальных участках трубопровода ревизии и прочистки необходимо устанавливать не менее чем через каждые 8 м.

Устройства прочистки и ревизии необходимо устанавливать в местах, где будет удобно ими пользоваться.

Технология прокладки труб

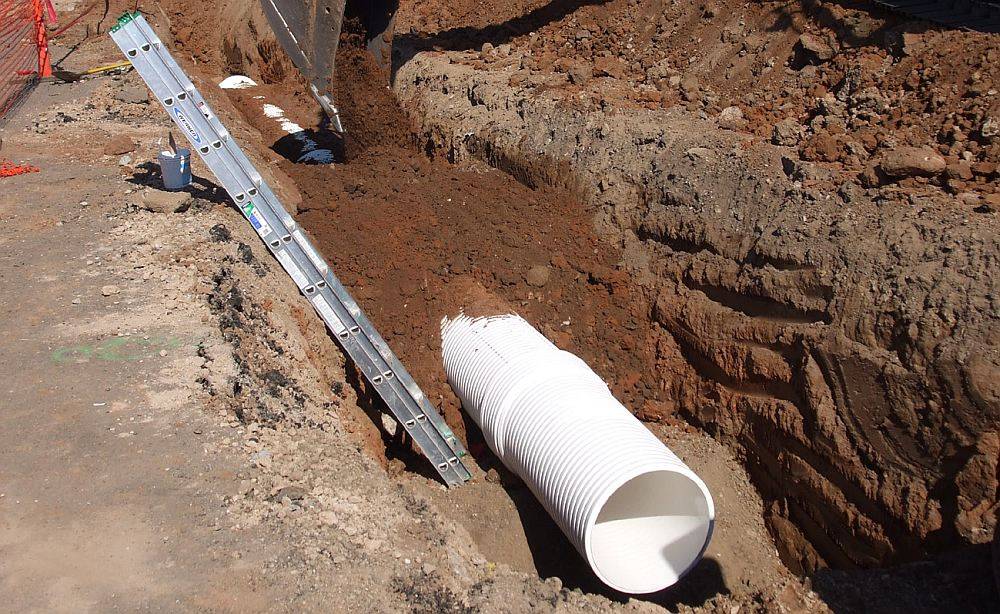

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

  • 3 ÷ 3,5 м – в северных регионах РФ;
  • 2,5 ÷ 3 – в средней полосе;
  • 1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

  • Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
  • После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
  • Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
  • Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

  • Трубы укладываются раструбом вниз в подготовленные траншеи.
  • Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
  • Места соединения смазываются специальными составами.
  • Труба вставляется до упора в раструб.
  • Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Практические примеры обустройства канализации в санузле, кухне и цокольном этаже

Для полноты картины мы приведем практические примеры разводки внутренней канализации в двухэтажном доме с цокольным этажом. Фото уже отделанных помещений демонстрируют способы маскировки канализационных трубопроводов.

Так выглядит ванная комната до и после выполнения отделочных работ. Канализационный стояк разместился в декоративной конструкции с полочками, а горизонтальный отвод 110мм для унитаза на втором этаже спрятан в коробе на потолке.

По этим фото можно оценить подключение всех сантехнических приборов. Отводы диаметром 50мм заделаны в стены и будут закрыты плиткой, их закрепили гипсом. Канализационные линии 110мм крепятся к стене и перекрытию хомутами. Вход мойки размещен по ее центру. Подводка стиральной машины выполнена с большим уклоном, что вполне допустимо.

В санузле на втором этаже установлены две раковины, душевая кабина и унитаз. Фановая труба в углу закроется душевой кабиной. Подводы для раковин и унитаза размещаются на потолке первого этажа.

Санузел на втором этаже после отделки и установки сантехники выглядит заметно привлекательнее. Две раковины помогают членам семьи быстрее приготовиться ко сну или собраться на работу.

Мы возвращаемся на первый этаж, чтобы оценить подводку к раковинам на втором этаже, которая выполнена на потолке соседней с санузлом комнаты. Перед отделкой труба была обернута слоем шумоизоляции. Декоративный короб из гипсокартона закрывает трубы и обеспечивает дополнительную защиту от шума.

Кухня расположена на первом этаже. Подводка для мойки и посудомоечной машины размещается в цоколе.

В комнате под кухней разводка выполнена трубой диаметром 50мм и закреплена к стенам хомутами. Здесь же размещается сололифт, который обеспечивает работу душевой кабины в сауне цокольного этажа.

Так выглядит потолок цокольного этажа в комнате, размещенной под санузлом. Трубы 110мм соединяются под острым углом в направлении движения стоков. Они закреплены к перекрытию хомутами и спрятаны в короб из гипсокартона.

При выводе трубопровода 110мм из дома пришлось резко снизить уровень ее размещения. Опытные сантехники обеспечили постепенное возрастание скорости движения стоков при выходе за пределы здания. Снаружи фундамента зазор между блоком и трубой заделали цементным раствором, изнутри – монтажной пеной. Ревизия уже была опробована для удаления отложений, которые образовались после слива отходов при отделке дома.
