Винтовые сваи для веранды: Обзор вариантов установки и Фото

Последовательность возведения

Веранда на сваях к дому строится в несколько этапов, они не сложны и доступны даже не профессионалам.

Разметка фундамента

С помощью колышков, шпагата и рулетки, рассчитывается количество и места для монтажа опор, определяется периметр будущей террасы на винтовых сваях. Рассчитывая какое количество свай потребуется, стоит учесть, что максимальный шаг не должен превышать 1,5 метра.

Забиваем колышки на местах, где будут расположены сваи, и натягиваем шпагат, чтобы определить отклонение от центра.

Обустройство обвязки, лаг и настила

Для того, чтобы распределить нагрузку будущей террасы на грунт равномерно и более надежно зафиксировать опоры, монтируется ростверк. Самый простой вариант — использовать для этого брусья, уложенные на сваи по периметру и параллельно друг другу. Крепится ростверк на оголовках с помощью усиленных анкеров или болтов, со стороны оголовков свай, между собой брусья соединяются при помощи пазовых соединений либо металлических уголков. Между брусьями и оголовками обязательно укладывается рубероид.
В качестве альтернативы можно сварить металлическую обвязку из швеллера или профильной трубы.

Далее по периметру конструкции, при помощи металлических уголков и шурупов, крепятся лаги с промежутком в 50–60 см. На них укладывается доска или древесно-композитный декинг.

Установка опор и монтаж кровли

Одним из заключительных этапов является установка торцов. Для этого выполняем следующие шаги:

  1. Столбы, которые будут служить торцами, устанавливаются вертикально на обвязку так, чтобы одной стороной плотно прилегали к лагам. Основания бруса крепятся при помощи специальных строительных скоб и уголков.
  2. Затем на них монтируем брус верхней обвязки. Получился своеобразный каркас.
  3. Следующим этапом будет обшивка каркаса, если веранда будет закрытого типа и установка крыши.

Для устройства кровли лучше использовать легкие конструкции: столбы или стойки из профилированного металла, дерева.
Стропила навеса крепят к стропилам дома или непосредственно к стене. На стропила навеса укладывают обрешетку. Обрешетка может быть сплошной (для рулонных материалов) и разреженной (для листовой кровли). Сверху крепится непосредственно сама кровля.

В качестве кровельного материала подходит монолитный или сотовый поликарбонат, закаленное стекло, дерево, металлочерепица, профнастил и др.

Устройство стен веранды

Для обшивки стен используют цокольный или фасадный виниловый сайдинг, вагонку, доску. Также красиво смотрится остекление пластиковыми стеклопакетами во всю стену.

Расчет расстояния между опорными столбами

Свайный фундамент отличается своей доступностью, стоимость колеблется в достаточно большом промежутке. На цену влияет регион, где будет осуществляться приобретение материала и спрос. Но даже при самой высокой стоимости материала, он все равно будет доступнее, чем использование цемента или бетона. Установка столбов может осуществляться на любой разновидности грунта.

Чтобы рассчитать расстояние между винтовыми сваями для каркасного дома, требуется предварительно произвести оценку грунта. Это помогает выявить глубину заложения и оценить целесообразность применения специальной техники в строительстве.

Рекомендации по выбору проекта и фотогалерея

Традиционное мнение о том, что к капитальному дому стоит пристраивать только капитальную веранду, а легкие конструкции стоит оставить для каркасных и деревянных домов – не единственный возможный образ мыслей. Более важным для выбора конкретного проекта станет стиль оформления здания.

Так, для домов в строгом современном стиле подойдут лаконичные веранды на каркасной основе с кровлей из поликарбоната или стекла.

Очень гармонично смотрятся постройки, в которых традиционная сплошная крыша замена решетчатой. Разумеется, они не дают защиты от дождя и снега, но тень организуют вполне прилично.

Тем, кому по душе этнический стиль, могут выбрать эффектные постройки из намеренно грубо обработанного или необработанного дерева.

Если требуется не только место спокойного отдыха, но и подходящая площадка для устройства мангала и барбекю – веранда тоже подходит. Но для серьезных кирпичных мангалов и комплексных печей потребуется основательный фундамент.

Также не обязательно ограничиваться только прямоугольной формой. Веранда может огибать угол/углы дома (Г-образная или П-образная), иметь вид трапеции или многоугольника, даже сегмента круга.

Как видно по представленным фото, дизайн веранды в частном доме может быть очень разным. Главное – найти оптимальный лично для себя вариант и воплотить его!

От каких факторов зависит шаг в фундаменте между винтовыми сваями?

Шаг винтовых свай напрямую зависит от их количества, которое рассчитывается по несущей способности единицы.

Основными факторами влияния в данном случае являются:

  • Несущая способность грунта.
  • Диаметр ствола и размер лопасти.
  • Глубина погружения, наличие прямого контакта с плотными слоями грунта.
  • Величина нагрузки.

Расстояние между винтовыми сваями определяется во время создания проекта, поскольку это расчетная величина, от которой зависит большинство параметров конструкции всех элементов основания, расположенных на поверхности.

Допустимая нагрузка на сваю обычно бывает указана производителем в паспорте, но это значение нельзя использовать при подсчете.

Оно не учитывает геологических особенностей и условий эксплуатации, являясь чисто информационной величиной.

Ленточный фундамент под веранду

Нашу статью мы начнем со всеми любимого ленточного фундамента. Этот вид фундамента традиционно используется для массивных построек из кирпича, шлакоблока, ракушняка, пенобетона. Его мы и будем использовать в случае строительства веранды из этих строительных материалов. Ленточный фундамент представляет собой монолитную конструкцию, которая состоит из цементного или бетонного раствора, арматуры, песка, щебня и проволоки.

Чтобы сделать красивый ленточный фундамент под веранду, необходимо сделать надежную опалубку. Она делается из листов фанер или других деревянных досок, которые сбивают между собой. Перед строительством такого фундамента нужно разметить всю территорию, которая будет выделяться под веранду. Для этого воспользуемся колышками и веревкой. Далее следуем пошаговой инструкции и не пропускаем ни один шаг.

ШАГ 1: роем траншею. Начинаем рыть траншею по нашей ранее заготовленной разметке. Стоит учитывать, что для каждого качества грунта нужна разная глубина фундамента. Если у вас на участке глинистый грунт, то глубина фундамента под веранду из кирпича должна составлять 1,0 – 1,5 метра. Если же грунт песчаный, то хватит 20 — 30 см. Помните, что ширина фундамента должна быть на 30 см шире, чем ширина будущей стены веранды. Это значит, что траншея должна быть на 5 – 7 см шире запланированного фундамента.

ШАГ 2: песок. Теперь, дно траншеи нужно засыпать ровным слоем песка. Для этого сойдет любой вид песка, хоть речной, хоть карьерный. Насыпаем примерно 10 см песка по всей площади траншеи, и утрамбовываем его.

ШАГ 3: опалубка. Теперь переходим к изготовлению и установке опалубки для фундамента под веранду. Из досок или листов фанеры сбиваются опалубки и устанавливаются в траншеи. Сразу стоит учесть, что высота опалубки должна быть на 30 см выше уровня земли. Чтобы придать этой неуверенной конструкции какую-то жесткость, делаем импровизированные распорки в виде колышек.

ШАГ 4: армопояс. Армопояс обязательно должен быть, иначе фундамент вскоре рассыпется. Делаем армопояс из арматуры толщиной от 0,8 до 1,0 мм. Варить арматуру нельзя, нужно только вязать. Для этого вам может пригодится специальный вязальный крючок. Делается эта процедура очень быстро.

ШАГ 5: заливка раствора. Теперь пришло время замешать хорошую бетонную смесь. Берем ведро воды, ведро песка, ведро цемента, забрасываем это все в бетономешалку, добавляем 50 грамм пластификатора. Включаем бетономешалку в сеть, и ждем, пока все эти «ингредиенты» не перемешаются, и не получится однородная масса. После всего этого выливаем приготовленный раствор в опалубку, и повторяем процесс, пока весь фундамент под веранду к дому не будет залит.

ШАГ 6: арматура. Сразу после заливки фундамента можно произвести небольшое дополнительное армирование. Просто воткнуть прутки арматуры по всей площади фундамента. Такой «армопояс» поможет сделать бетонную конструкцию еще более мощной и надежной.

Время полного застывания фундамента колеблется от 1 до 2 недель, в зависимости от погоды. Если вы хотите залить фундамент под веранду в солнечный летний день, то, возможно, и через 5 дней он будет полностью застывшим. Но, все равно, желательно подождать 2 недели, и можно начинать строительство веранды. Вот примерно так выглядит процесс изготовления простого ленточного фундамента.

Такой вот получился простенький фундамент для массивного сооружения из кирпича или шлакоблока. Можно быть уверенным, что веранда будет уверенно стоять на таком фундаменте много-много лет.

Монтаж с помощью электроинструмента

Закрутить винтовые сваи своими руками можно еще одним способом. Он обычно применяется в условиях стесненности, когда на участке не достаточно места для расположения рычага. В данном случае для монтажа потребуется наличие специально электроустановки.

Такой переносной инструмент состоит из:

  • Опорной штанги.
  • Редуктора, обеспечивающего вкручивание на низких скоростях.
  • Головок разного формата.

Вот алгоритм, как закручивать винтовые сваи, используя электроустановку:

  1. К верхней части сваи посредством адаптера или без него присоединяют редуктор.
  2. Опору помещают в подготовленный приямок, проводят закрепление штанги и приступают к закручиванию.
  3. На начальном этапе вкручивают не строго вертикально, а соблюдая угол в 40градусов.
  4. После достижения сваей плотных слоев ее выравнивают до вертикального состояния. Делают это при помощи тяжести своего тела, надавливая на опору.
  5. После коррекции направления опоры вертикальность забуривания нужно контролировать постоянно.
  6. Далее, как и в первом варианте, опору докручивают до погружения надежный слой грунта, заливают бетоном и заваривают металлическим оголовком.

В числе методов, как закрутить сваи самому, стоит упомянуть еще использование гидравлического сваекрута. Однако стоимость такого оборудования непомерно велика. Выгодней обратиться за помощью к бригаде специалистов, которые качественно выполнят всю работу за такую же цену.

После установки винтовых свай приступают к монтажу ростверка. Обычно в качестве обвязочного материала в таких случаях используют швеллер. О том, как смонтировать обвязку опор из швеллера, можно прочитать здесь.

Возведение стен

Стены, в отличие от пола — необязательный атрибут пристроенных веранд. Вместо них вполне можно построить обычное ограждение в виде перил. У веранды может и вовсе не быть никакого ограждения — некоторые проекты пристройки веранды к дому предполагают использование растений, живой изгороди, в качестве ограды. Если же планируется сделать полноценные перила, стены и кровлю, следующим за формированием пола этапом будет возведение каркаса.

Облегченный каркас из дерева делается так.

  1. По периметру пола укладываются брусья, соединяемые друг с другом прямым замком. На них следует сделать пазы для крепления стоек с шагом около 50 см.
  2. Стойки фиксируются в пазах при помощи металлических скоб.
  3. Сверху стойки обвязываются брусом.
  4. Делаем стропила для кровли.

Аналогичным способом возводится легкий металлический каркас. Если позволяет фундамент, каркас можно сделать из бетона или кирпича. Толщина несущих элементов конструкции может отличаться от характеристик стен основного дома. Опоры для крыши должны иметь толщину не менее 1,5 кирпича, стойки ограды — 125 мм.

Отделка стен террасы может производиться с применением самых разных материалов:

  • деревянная или пластиковая вагонка;
  • металлический сайдинг;
  • брус;
  • декоративный кирпич и многое другое.

Главное — соответствие дизайна отделки террасы и внешнего вида дома.

Стены веранды необходимо соединить со стеной дома так же, как и фундаменты конструкций. Для этого используются закладные элементы из стали. В основной стене они фиксируются при помощи глубоких отверстий, а в стеновые конструкции террасы они закладываются на этапе возведения и закрепляются цементно-песчаным раствором.

Если веранда делается открытой, вместо стен возводятся перила. Сделать их также можно из дерева, металла, ДПК, кирпича или бетона. Состоит такая ограда из стоек, балясин и перил.

Рейтинг дорогостоящей продукции

СВСН/108*300*5500

Российская компания выпускает качественные винтовые сваи длиной 5,5 метров и диаметром 10,8 см. Стенки и лопасти толщиной 4 и 5 мм соответственно. В момент приобретения можно договориться о проведении монтажных работ специалистами. Защитное покрытие трех видов: цинк, премиум и стандарт. Срок службы колеблется от 70 до 120 лет, в зависимости от покрытия.

Цена товара – 6930 рублей.

свая СВСН/108*300*5500

Достоинства:

  • прочность используемого материала;
  • долговечность;
  • надежность;
  • износостойкость;
  • функциональность;
  • универсальность.

Недостатки:

СВЛН/108*300*5500

Конструкция с литым наконечником. Длина – 5,5 метра, диаметр – 10,8 см. При изготовлении используется металл толщиной 4 мм. Покрытие стандартное, оцинкованное или премиум. Качество – на высоте. От коррозии защищают акриловые смолы, двухупаковочная эмаль и горячее цинкование. Нанесение специального слоя позволяет предотвратить появление на поверхности царапин и коррозии, противостоит негативному воздействию агрессивных по составу грунтов. Срок службы варьируется в пределах от 70 до 120 лет. Товар пользуется повышенным спросом у отечественных мастеров.

Цена покупки – 8080 рублей.

свая СВЛН/108*300*5500

Достоинства:

  • скорость установки;
  • долгий эксплуатационный срок;
  • универсальность;
  • функциональность;
  • надежность;
  • качество используемых материалов.

Недостатки:

СВЛН/133/350/6000

Длина конструкции достигает 6 метров при диаметре 13,3 см. Заканчивается литым наконечником. Стенки толстые и доходят до 4,5 мм. Диаметр лопастей 35 см. Можно выбрать изделие с любым защитным покрытием: горячим цинкованием, на основе акриловой смолы или с двухупаковочной эмали. Отзывы об отечественной продукции только положительные. Производитель гарантирует срок эксплуатации на уровне 100 лет.

Средняя стоимость – 11510 рублей.

свая СВЛН/133/350/6000

Достоинства:

  • возможность установки на любом грунте;
  • функциональность;
  • стойкость к температурным перепадам;
  • допускается монтаж в зимний период;
  • надежность;
  • скорость ввинчивания;
  • долговечность.

Недостатки:

Плюсы и минусы свайного фундамента

Главное преимущество данного вида фундамента заключается в его быстром монтаже и относительной дешевизне в сравнении с ленточным и плитным фундаментом. Также у фундамента на винтовых сваях относительно высокая несущая способность, но использовать для строительства на таком фундаменте построек из тяжелых материалов (таких как кирпич ) или возводить здания более чем в 3 этажа не рекомендуется (и все же окончательную роль будут играть расчеты). Также можно выделить следующие преимущества свайно-винтового фундамента:

  • если на участке слабая почва, которая часто размывается дождями, перенос нагрузки на более глубокие и твердые слои почвы убережет дом от быстрого разрушения.
  • почти полное отсутствие земляных работ и простота установки — для винтовых свай не нужно выравнивать участок;
  • строительные работы можно продолжить в тот же день, когда были установлены сваи;
  • постройку можно изменить и расширить просто добавив дополнительные винтовые сваи;
  • высота залегания грунтовых вод не влияет на местоположение постройки;устойчивость к морозному пучению;
  • вентиляция подполья, благодаря которому свайный фундамент часто используют для построек из дерева;
  • длительный срок эксплуатации. Сваи, дополнительно защищенные от коррозии могут служить на протяжении пятидесяти лет и дольше;
  • винтовые сваи можно установить без использования спецтехники.

Есть у свайно-винтового фундамента и несколько недостатков, которые следует учитывать на этапе проектирования будущего строения:

  • свайно-винтовой фундамент ограничен в своей несущей способности и не позволяет возводить большое количество этажей ;
  • цокольное перекрытие необходимо хорошо утеплять;
  • практически невозможно установить их на каменистых и скалистых почвах;
  • свайный фундамент подвергается коррозии, поэтому не рекомендовано устраивать его в местах рядом с источниками блуждающего тока: электроподстанций, электрифицированных железных дорог, вышек сотовой связи и пр.
  • сваи не могут длительное время противостоять химически агрессивным веществам, которые содержатся в почве;
  • низкий уровень сопротивления изгибающим нагрузкам.

Проблемы, возникшие при закручивании свай

Надежды на то, что все работы будут закончены к вечеру, улетели сразу после первых минут. Свая никак не хотела вкручиваться. Входя в землю на 70-80 см., она «ложилась на бок» или просто переставала крутиться от мощной гидравлической установки. Поэкспериментировав с бурением в разных местах, монтажники не смогли закрутить ни одной опоры. Поработав полдня, они уехали, оставив мне сваи и «головные боли» о том, что и как мне делать дальше. Да, кстати, предложили другие сваи – «саморезы», цена которых в 3 раза больше, что меня крайне не устраивало.

Сваи-саморезы

При подписании договора обговаривался пункт о пробном бурении грунта на моём участке. Я отказался по простой причине: год назад два соседа по дачам «поставили» садовые домики на винтовые сваи. Никаких проблем с монтажом основания у них не было. Полагаясь на это, мне пришлось заплатить фирме 3000 рублей только за попытку сделать мне винтовой фундамент (неустойка по договору).

После такого расклада событий, я решил заказать манипулятор на базе автомобиля или трактора. Звонил по телефонам, которые мне предоставили знакомые, а также искал на «Авито» соседних городов. Меня больше всего поразил ответ менеджеров фирм и частных владельцев манипуляторов. Выслушав меня, они задавали мне один вопрос, при этом сами на него отвечали.

Вопрос был примерно такой: «- Вы проживаете в Мысках или Междуреченске, в пойме рек Томь или Мрас-Су?» Конечно, Мрас-Су – это моя родная река и я прожил здесь более 40 лет. Результат – ни одна из фирм и ни один из частников (владельцев спецтехники) ко мне не поехали. Вывод один – они просто знали о проблемных грунтах в нашем районе. Но напрашивается разумный вопрос: почему у моих соседей всё прошло, как по маслу?

Я не остановился на этом и пошёл дальше. Решил «найти» буроям. Это буровая машина с мощным шнеком на базе трактора или грузового авто. Их чаще всего используют для бурения отверстий под установку электрических опор (столбов). Это оказалось вообще проблемой. Техника специфическая и применяется довольно редко.

Нашёл её в местной горэлектросети (есть прейскурант цен на услуги техники населению). Написал заявление, оплатил услугу. Но через несколько дней мне вежливо отказали и просто вернули деньги, аргументируя тем, что вся спецтехника очень и очень занята. Кстати, вот интересное и познавательное видео от Владимира Ефремова — это, чтобы вы отдохнули от моего рассказа…

Что такое ленточный фундамент

Ленточный фундамент — это замкнутая опорная часть наружных и внутренних несущих стен здания, погруженная в грунт на определенную глубину. Изготавливается методом отливки из бетона прямо на площадке, из отдельных частей — камня, кирпича или фундаментных блоков (ФБС) или комбинированным способом.

Самый распространенный вид — монолитная лента из железобетона, обладающая максимальной прочностью и устойчивостью к внешним нагрузкам. Порядок возведения в основных чертах одинаков для всех видов, различия наблюдаются только в части создания самой ленты (в зависимости от материала).

Этапы строительства:

  • Подготовка площадки — удаление верхнего слоя земли, выравнивание по горизонтали, создание ровной плоскости.
  • Разметка участка с помощью колышков.
  • Рытье траншеи на заранее определенную глубину.
  • Создание подготовительного слоя засыпки, оборудование дренажной системы.
  • Строительство самой ленты (порядок действий зависит от используемого материала)
  • Гидроизоляция, утепление.
  • Засыпка пазух, производство дальнейших работ.

Срок строительства ленты также зависит от исходного материала. Наиболее продолжительным по времени вариантом является монолитная бетонная лента. Срок застывания отливки составляет около месяца, требуя в течение первых 10 дней периодической поливки водой для уравновешивания влажности внутри и снаружи ленты чтобы выровнять напряжения.

Для ускорения процесса существуют другие технологии строительства ленты из сборных элементов — кирпича, ФБС, камня. Прочность и устойчивость основания несколько снижается, но скорость возведения увеличивается в несколько раз.

Если гидрогеологические условия участка позволяют, использование сборного ленточного фундамента становится более удачным выбором.

Типы и функции фундамента

Без фундамента сооружение любой конструкции невозможно

Ему уделяется особое внимание. Основные функции основания заключаются в следующем:

  • отвечает за устойчивость и неподвижность строения;
  • является главным элементом конструкции;
  • защищает стены от влаги и значительных температурных перепадов;
  • продлевает срок жизни сооружению;
  • обладает теплозащитными функциями;
  • предотвращает повреждения, связанные с колебаниями почвы;
  • не дает возможности проникнуть внутрь насекомым и животным;
  • не пропускает в дом вредные испарения, исходящие из почвы.

Чтобы не допустить ошибки при строительстве, необходимо разобраться, какие бывают типы фундаментов. Различают следующие варианты:

Виды
Описание
Монолитный плитный
Самый хороший по надежности. Для установки требуется бетонный раствор, который делается непосредственно в месте заливки с учетом особенностей грунта и индивидуального проекта строительства дома.
Мелкозаглубленный ленточный
Имеет вид ленты, изготовленной из бетона. Укладывается по периметру сооружения и в районе расположения несущих стен. Глубина варьируется от 15 до 20 см. Подходит под невысокие дома. Отличается оптимальным сочетанием цены и качества. Основной минус – нужно монтировать балки перекрытий и утеплять первый этаж.
Свайный
Производится двух типов: в виде железных винтовых конструкций и железобетонных забивных свай. Относится к категории бюджетных. Основная сфера применения – небольшие постройки, где не проживают постоянно люди. Речь идет о дачных домиках, гаражах, банях, навесах, сараях. Единственный минус – нужно сооружать балки перекрытий первого этажа, а также утеплять его и закрывать цоколь. Грызуны также могут проникнуть внутрь объекта.
Стоит отметить, что это единственный надежный вариант при возведении строений в болотистой местности и при наличии высоких грунтовых вод. В этом случае длина приспособления должна быть не менее 10 – 12 метров.
Свайно-ростверковый
Совокупность свайного и ленточного фундаментов. Состоит из бурозабивных конструкций из бетона, которые соединены между собой бетонным ростверком. Отличается надежностью и долгим сроком службы

На что обратить внимание? Специалисты рекомендуют монтировать балки перекрытий первого этажа, утеплить пол и установить защиту от грызунов.

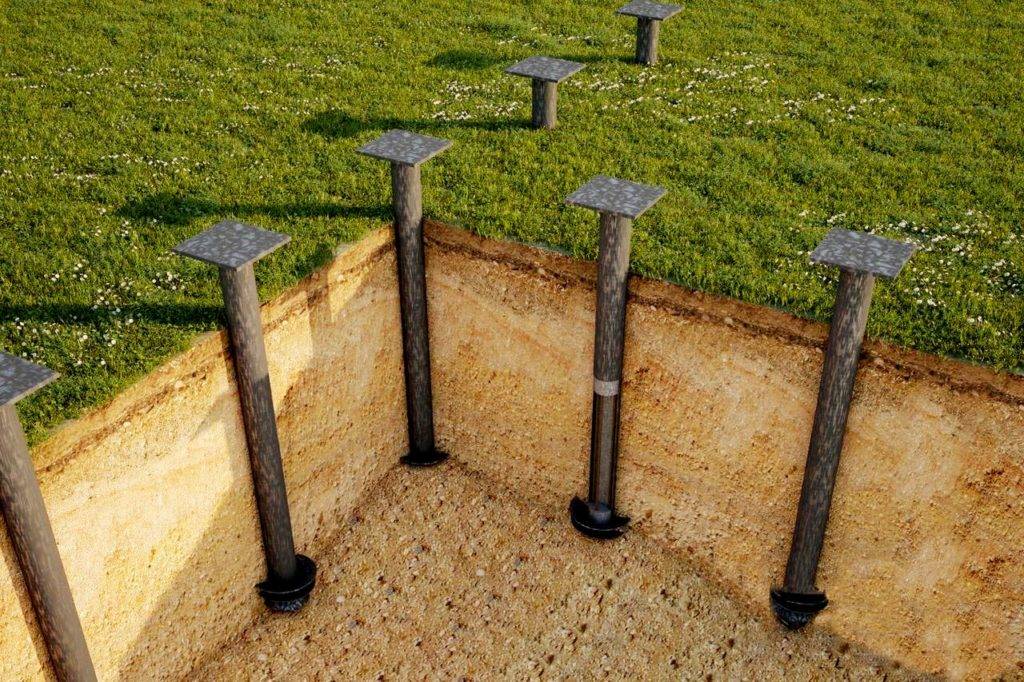

Размещение винтовых свай в плане

Целостность дома помогут сохранить правильно расставленные опоры. С их помощью нагрузка равномерно будет распределяться под площадью застройки, в связи с чем удастся избежать нежелательных просадок. Дом со сложными контурами в плане требуют особого внимания, особенно углы и места сопряжения стен. Установка под ними винтовых свай является обязательной.

Схемы размещения свай зависят от конструктивных особенностей дома. Существует четыре типа их расположения в плане:

  • одиночное – под вертикальными стойками каркасного дома, в угловых точках, под несущими стенами (равноудалено с шагом не более 3 метров);
  • ленточное – под несущими стенами, но, в отличие от одиночных винтовых свай, с укороченным шагом, доходящим нередко до 0,5м. Расположение опор в виде ленты позволяет фундаменту принимать и распределять более существенные нагрузки;
  • кустовое – под тяжелыми одиночными или групповыми конструкциями, а также под массивным оборудованием. Шаг, в этом случае, значения не имеет, так как винтовые сваи в месте установки могут размещаться слишком близко в хаотичном порядке. Главное условие – они должны присутствовать по всему периметру и площади плитного ростверка небольших размеров, требующегося для монтажа, к примеру, тяжелой несущей колонны каркасного здания;
  • сплошное, называемое свайным полем. Опоры заполняют всю площадь под фундаментной плитой с шагом около одного метра. Такое размещение винтовых свай в плане практикуется при проектировании тяжело нагруженных объектов или при строительстве на грунтах со слишком слабой несущей способностью.
