Винтовая лестница своими руками: винтовые лестницы на второй этаж, делаем самостоятельно

Подготовка материалов

Проведя замеры и скорректировав проект, надо подготовить материалы для изготовления. Для сооружения одномаршевой лестницы с рассчитанными параметрами необходимо приобрести:

1. Две деревянные балки толщиной 50 и шириной 250 миллиметров. Рассчитанная длина балок составляет по 4,8 метра.

2. Для изготовления 17 проступей длиной по 1 метру приобретают нужное количество доски с запасом на обработку. Доски берут толщиной не менее 25 миллиметров. Для проступей рекомендуется использовать дуб или ясень. Если не предполагается большая нагрузка, то допускается лиственница или сосна. Для проступей используют мягкие породы толщиной 20 мм.

3. Для монтажных работ приобретают саморезы, металлические уголки, клей по дереву, нужно купить анкера для крепления несущих элементов.
4. Балясины, перила и декоративные конструкции лучше приобрести в готовом виде. В строительных магазинах предлагается широкий выбор таких элементов различного дизайна и размера. Для самостоятельного изготовления этих элементов необходимо токарное оборудование и навыки работы на нём. Если их нет, то изготовление балясин в домашних условиях приведёт только к дополнительным расходам материала. При желании изготовить самостоятельно нужно приобрести деревянный брус 10×10 сантиметров, из которого вытачивают поручни и балясины.

Для ускорения работ по постройке приобретаются уже готовые ступени. Эти элементы, сделанные из различных пород, продаются в строительных магазинах. Плюсом приобретения готовых проступей является экономия времени, затрат на шлифовку и обработку кромок деталей.

Перед началом работ нужно подготовить необходимые инструменты. В работе понадобится дрель, шуруповёрт, молоток, ножовка, шлифовальная машинка.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

• Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
• Н₁ — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
• h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
• h₁ – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

• размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + h_о = 60..65 см ;
• возле центрального столба глубина проступи не должна быть меньше 10 см;
• если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
• ширина ступени не должна быть меньше 90 см;
• размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
• если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
• толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

• R = 1,8 метра – внешний радиус;
• r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
• Н = 3 м – общая высота;
• Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L₁ ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L₁ = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L₂ ) вычислим аналогично.

L₂ = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

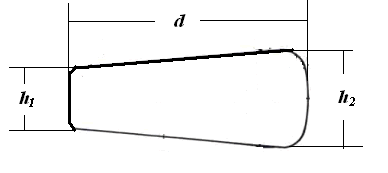

Теперь, разделив величины L₁ и L₂ на 19, мы получаем значение глубины проступи у внутреннего края (h₁ = 19см) и у внешнего края (h₂ = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (L_о ) и глубину проступи (h_о ) в этом месте.

L_о = ¾×2πR₁. где R₁ = 2/3 R = 1,2 м следовательно

L_о = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + h_о = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н₁ должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Как сделать проем в перекрытии потолка

Лестничный проем в перекрытии второго этажа лучше всего готовить сразу, при постройке частного дома. Если это было упущено, то в случае деревянных потолков, его надо выпилить перед установкой межэтажной конструкции.

Проем могут иметь округлую или прямоугольную формы в зависимости от того, будут устанавливаться круглые или квадратно-винтовые лестницы.

Главное, что при этом должно соблюдаться основное условие: размер проема должен быть больше, чем диаметр винтовой лестницы на 10 см с каждой стороны. Это необходимо для того, чтобы не поранить руки о стены при использовании перил на последних ступенях .

По центру окружности просверливается сквозное отверстие. Затем на полу второго этажа в данное отверстие вставляется штырь и с помощью веревки, длина которой соответствует радиусу проема, и привязанного к ней карандаша намечается отверстие, которое необходимо выпилить.

Как вариант, участок, где предполагается сделать площадку второго этажа, можно не удалять. Это сэкономит время на ее обустройство. Кроме того, стоимость винтовой лестницы будет несколько ниже. Но при этом нужны самые тщательные расчеты, чтобы не ошибиться с местоположением площадки.

Лестничный проем облицовывается балкой, изготовленной из шпона, в форме окружности. Балка состоит из нескольких слоев, изогнутых с помощью стального кружала и упоров. Первый и последний слои должны быть из цельных отрезков шпона. Для изготовления промежуточных слоев допускается использование более коротких кусков.

Готовая балка устанавливается в проем для винтовой лестницы и закрепляется угловыми накладками. Чтобы придать более эстетичный вид, дополнительно монтируются декоративные плинтуса.

Отделка лестничного проема, который имеет форму квадрата, требует минимум усилий и навыков по причине отсутствия закругленных деталей.

Винтовая лестница и основные разновидности

Винтовые конструкции лестниц бывают самых разных видов,

форм и могут быть изготовлены из совершенно разных материалов.

Поэтому существуют различные виды винтовых лестниц, множество вариантов их оформления и декорирования.

Но, как правило, все они отличаются по таким параметрам:

• в зависимости от материала, который был использован для строительства системы, бывают винтовые лестницы из бетона, дерева, металла, из композитных материалов или из всех этих материалов в комплексе;
• по месту установки: внутренняя или наружная, для расположения в центре помещения, у стены, в углу, что определяет выбор типа крепления ступеней и перил;
• интенсивности использования: основная и вспомогательная;
• форме: квадратная винтовая лестница, круглая и многоугольная;
• типу несущего элемента и способу крепления ступеней: с опорой на периметральные стены и мощную стойку внутреннего столба, монолитная отдельно расположенная конструкция с креплением ступеней на внутреннем столбе, с опорой на боковые ограждения или гнутую тетиву, с опиранием ступеней на обсадную трубу и поддержкой с помощью изогнутых перил;
• по типу конструкции: винтовая модульная лестница, сборная, трансформер и переносная;
• в зависимости от типа ступеней: открытая и закрытая;
• с перилами или без них;
• в зависимости от того, какой конструкции поручни: на кронштейнах, больцах, косоурах;
• по габаритным размерам;
• в зависимости от стиля внешнего оформления.

По предназначению бывают входные, основные и вспомогательные, межэтажные, мансардные лестничные системы и винтовая лестница в подвал.

Именно от предназначения конструкции и зависит выбор материала для её изготовления, её размеры, оформление.

Одной из разновидностей винтовых лестниц для дома является модель,

которая частично или полностью может состоять из забежных ступенек.

Также принято выделять такие модификации: криволинейные или изогнутые, четверть оборотные и полувинтовые лестницы.

Как правило, такие системы наиболее часто используют в качестве вспомогательных и

устанавливают в местах с минимальной проходимостью людей (при спуске в подвал или при подъёме на чердак).

Что касаемо выбора материала для изготовления поворотной модели,

её основных конструкционных элементов, ступеней и поручней, то именно от него напрямую зависит прочность и долговечность лестничной конструкции,

её вид, функциональность и эстетическое оформление самого помещения,

для установки в котором собственно она и выбирается.

Так, металлическая винтовая лестница считается более прочной и долговечной,

но для установки её в жилом помещении необходимо продумать её оформление и декор.

Для организации перехода между подвалом и жилыми помещениями подойдёт обычная винтовая лестница из металла без декора и оформления,

но с защитным покрытием от воздействия сырости, ржавчины и коррозии.

Чердачную же лестницу лучше делать эстетически привлекательной и соответствующей стилю оформления того помещения,

которое выделено для её установки.

Металлическая лестница в таком случае не подойдёт.

В роли главного несущего элемента конструкции может выступать асбоцементная или металлическая труба,

на которую с помощью сварки или другого вида соединения прикрепляются ступеньки.

Иногда для обустройства опорного столба используется кирпич, бетонные изделия,

натуральный или искусственный камень, а также дерево твёрдых пород.

Перила для винтовой лестницы принято делать из дерева, металла или их комбинация,

а в случае ультрасовременного оформления.

Высокопрочное стекло или пластмасса.

Это самые распространённые разновидности винтовых лестниц, но бывают и другие, более сложные и эксклюзивные модели,

которые изготовляются только по индивидуальному заказу и исключительно мастерами-профессионалами.

Главное помнить, что винтовая лестница должна быть, прежде всего, прочной,

безопасной и сделанной из экологически чистых и нетоксичных материалов!

Лестницы на больцах

Этот тип лестниц отмечается своим необычным внешним видом, но они характеризуются достаточно высокой нагрузочной способностью, превышающей 200 килограммов. Как правило, больцы отличаются декоративным внешним видом.

Лестница на больцах

В подобной конструкции, ступеньки с одной стороны крепятся к стене с помощью тетивы или косоуров, в том числе и на больцах. С другой стороны, они крепятся к основанию в виде рамы, которая надежно крепится к межэтажному перекрытию, выступающего в роли несущего элемента.

К этому несущему элементу крепятся больца, а уже к ним ступени лестницы. Подобные лестницы достаточно сложно спроектировать, а также смонтировать самостоятельно, поэтому лучше обратиться к специалистам. В таком случае будет с кого спросить за конечный результат.

Парящая лестница

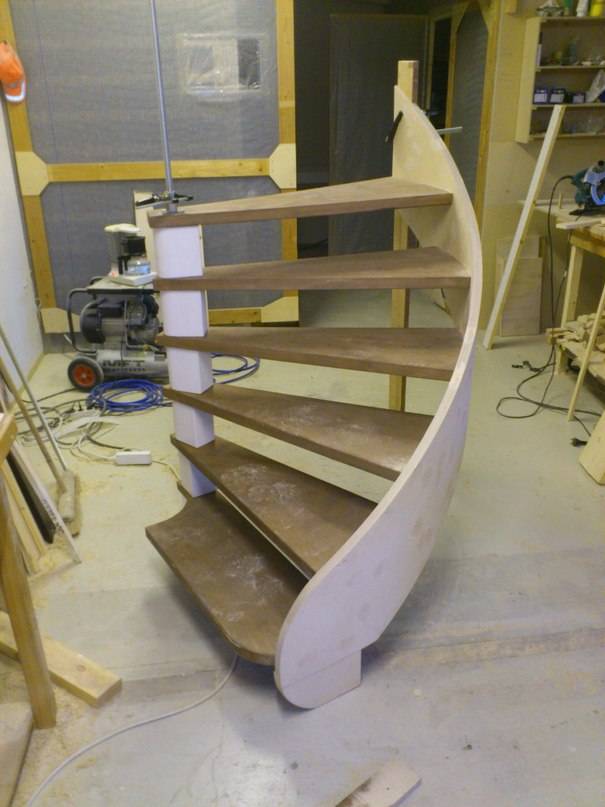

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него “косынки”, одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме “лесенки”.

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент – хребет, именно поэтому подобная конструкция также носит название “хребтовая лестница”. Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

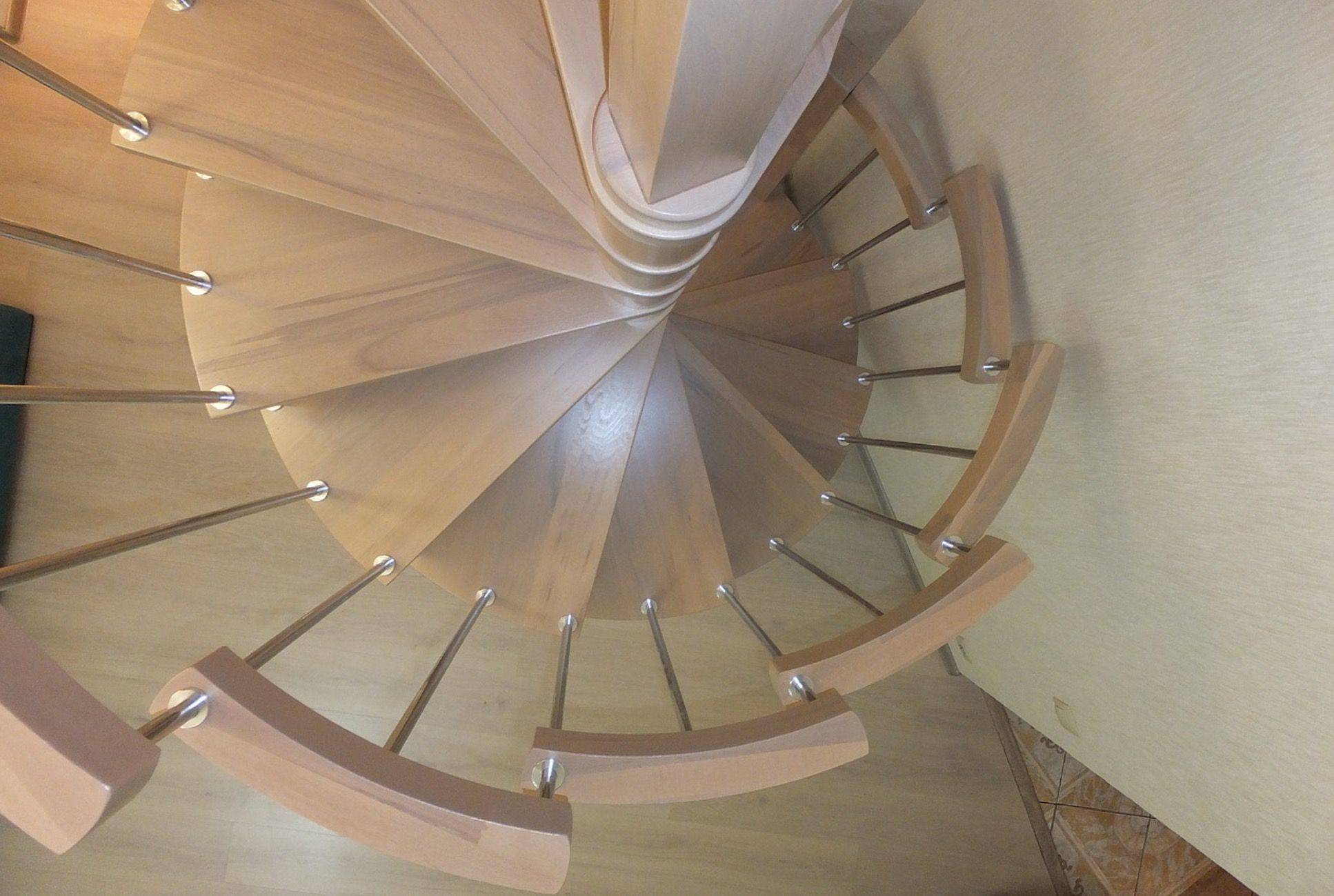

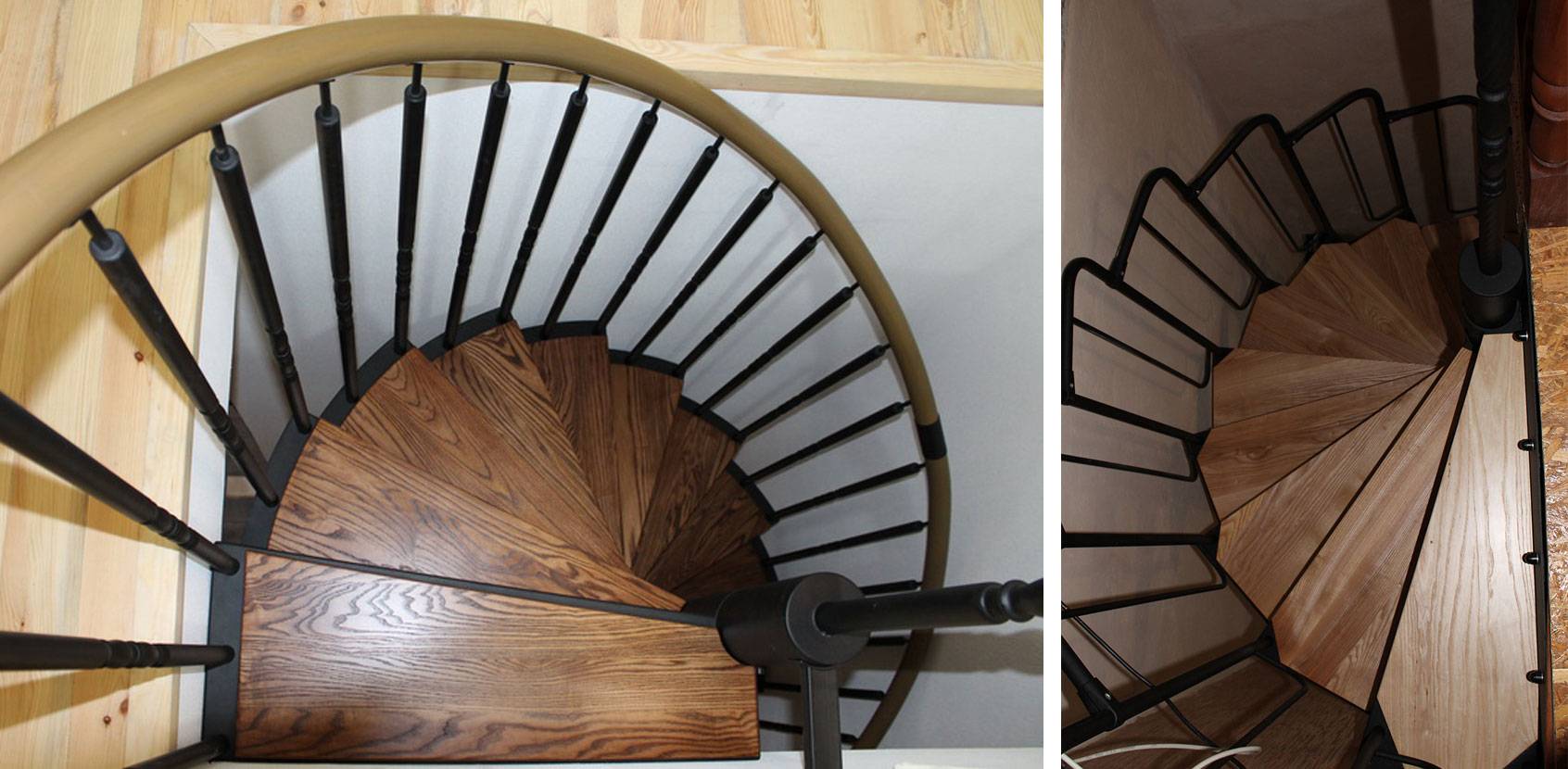

Изделие с центральным столбом или опорной трубой – классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Типы винтовых лестниц

Винтовые лестницы различаются по типу:

• 1 тип. Лестницы со ступенями, имеющими форму клина и опирающимися одним краем на окружающие лестницу стены, а другим крем – на серединный столб, являющийся опорой. При таком типе строительства опорный столб выполняется из каменной кладки, а может составляться из утолщений самих ступеней.
• 2 тип. Лестницы, ступени которых держатся только на центральном столбе. Ступени таких лестниц выступают консольно из опорного столба, поэтому крепления делают максимально прочными для такого варианта конструкций.
• 3 тип. Лестницы без опорного столба. В представленной конструкции ступени монтируют в тетивы (боковые загнутые плоскости лестничного пролета). Последние переходят в несущие перила. Такая лестница выглядит особенно красиво и в то же время конструкция сложна для исполнения.
• 4 тип. Ступени лестницы четвертого типа опираются на мощный центральный столб, который является единственным несущим звеном всей конструкции. В отличие от второго типа лестниц в данном варианте ступени не соединяются по бокам друг с другом. Из-за увеличенной нагрузки этот столб выполняют исключительно из металла. Диаметр несущей трубы – минимум 5 см.

При непостоянном использовании винтовой лестницы, например, для выхода на чердак дома, используются уменьшенные конструктивные модели, но в любом случае соблюдают десятисантиметровое расстояние между кромкой лестницы и стеной (просвет лестницы). При игнорировании этого обязательного правила при строительстве рука идущего по лестнице человека может быть травмирована.

Плюсы и минусы

Обладая оригинальностью, винтовая лестница имеет несколько неоспоримых плюсов, которые, впрочем, ловко парируются ощутимыми минусами.

Положительные утверждения в пользу витиеватой конструкции на второй этаж:

• винтовые лестницы занимают совсем мало места, самая громоздкая конструкция имеет диаметр 2 метра, при этом экономия полезной площади проявляется и на втором этаже;
• витиеватые конструкции могут выступать в роли служебных лестниц, когда не нужно очень часто подниматься наверх, но громоздкие или складные модели приобретать и устанавливать не хочется;
• низкая стоимость относительно стандартных маршевых конструкций;
• часто используется как дополнительное место для хранения и в качестве декора помещения, его главной изюминки.

Частный дом – частная территория, где все должно быть идеально для хозяина, индивидуально и со вкусом подобрано. Но есть такие моменты, когда что-то пошло не так и все плюсы винтовых лестниц вдруг померкли на фоне их минусов.

• По ним невозможно поднимать на верхний этаж крупногабаритные предметы. Несмотря даже на самый большой диаметр, развернуться на серпантинной лестнице с предметом мебели – большая проблема.
• Дискомфорт при постоянном использовании. Некоторые могут даже почувствовать головокружения в процессе спуска или подъема по слишком изогнутой конструкции. Для других ступени в виде лепестков кажутся не очень удобными для ступни: нога может соскальзывать, что приводит к непредвиденному травматизму.

В любом случае все плюсы и минусы винтовых лестниц – личный опыт каждого отдельно взятого хозяина, поэтому полностью утверждать и гарантировать, что этот вариант является самым лучшим или самым плохим, не стоит.

Классификация

Прежде чем рассматривать достоинства или недостатки, разберемся с возможными видами бетонных лестниц.

Условно межэтажные конструкции можно разделить по нескольким образующим факторам:

• месту расположения,
• способу устройства,
• форме.

Место расположения

В данном случае лестницы можно разделить на внутренние и наружные, то есть уличные

Почему важно знать где именно будет эксплуатироваться конструкция?. Для того, чтобы правильно подобрать марку бетона, с учетом необходимых факторов устойчивости к влажности или низким температурам

А также место расположения значительно влияет на материал финишной отделки, а значит и на конечную сметную стоимость объекта

Для того, чтобы правильно подобрать марку бетона, с учетом необходимых факторов устойчивости к влажности или низким температурам. А также место расположения значительно влияет на материал финишной отделки, а значит и на конечную сметную стоимость объекта.

Кроме того, при расчете и проектировании лестниц учитывается направление распределения нагрузки. Если внутренние конструкции имеют опорные точки на несколько несущих элементов строения, и пропорционально распределяют вес, то наружные лестницы, как правило, имеют лишь 2 точки опоры, что в обязательном порядке предполагает устройство специальной части фундамента с учетом предполагаемой нагрузки.

Лестница из бетона – практичное и красивое решение межэтажного перехода

Способ устройства

Каким именно образом будет построена бетонная конструкция, во многом зависит от проекта здания.

По сути методов два:

1. Типовые конструкции дают возможность сборки из готовых заводских ЖБИ (железобетонных изделий).
2. Частное строительство, а также интересные дизайнерские решения априори выполняются способом заливки бетона в опалубку.

И если цена первого варианта более привлекательна, то возможности второго гораздо шире. При этом, в обоих случаях конструкция имеет связанную со зданием армацию, поэтому разницы в прочностных характеристиках нет.

Лестница из готовых железобетонных ступеней: не самое красивое, но весьма экономичное решение

Форма и конструктив

По форме лестницы делятся на прямолинейные и криволинейные, а именно:

• Маршевые конструкции могут состоять из одного или нескольких пролетов, соединенных под углом в 90 или 1800. Более других форм распространены в строительстве, так как просты в устройстве. Зачастую формируются из готовых блоков. Весьма прочны и экономичны.
• Винтовые лестницы из бетона востребованы в частном строительстве и, как правило, устраиваются внутри здания. Проектирование и строительство такой конструкции требует наличия специальных строительных знаний и навыков. Сборка опалубки в данном случае является очень сложным процессом. Кроме всего прочего, при устройстве винтовой лестницы необходимо правильно рассчитать уровень нагрузки на проходную часть.

С точки зрения конструктива пролеты могут быть:

Гладкошовные. Их легко определить по ровной (гладкой) нижней части пролета. Простота и элегантность решения. Ничего лишнего, но при этом и никаких дополнительных преимуществ.

Гладкошовная бетонная конструкция

Иметь двойной каркас. Нижняя (изнаночная) поверхность маршей в данном случае также имеет ступенчатую форму. Выглядит это весьма оригинально и является довольно популярным дизайнерским решением. Но стоит учитывать, что в данном случае конструкция набирает дополнительный вес.

Сложная винтовая лестница с двойным каркасом

Включать в себя элементы косоуров или тетивы. Позволяет визуально облегчить бетон, сделать лестницу «воздушной» и условно более прозрачной. Но с точки зрения технологии строительства – это самый сложный вариант.

Бетонная лестница на косоуре

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

• Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.
  Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
• Количество ступеней нечетное.
• Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
• Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
• Высота перил 90-120 см.
• Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.
