Схема, устройство, ремонт
Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием. Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта фирмы “Интерскол”.
Для начала взглянем на принципиальную схему. Она срисована с реальной печатной платы зарядного устройства.
Печатная плата зарядного устройства (CDQ-F06K1).
Силовая часть зарядного устройства состоит из силового трансформатора GS-1415. Мощность его около 25-26 Ватт. Считал по упрощённой формуле, о которой уже говорил здесь.
Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1. Диодный мост состоит из 4 диодов VD1-VD4 типа 1N5408. Каждый из диодов 1N5408 выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста.
Основа схемы управления — микросхема HCF4060BE, которая является 14-разрядным счётчиком с элементами для задающего генератора. Она управляет биполярным транзистором структуры p-n-p S9012. Транзистор нагружен на электромагнитное реле S3-12A. На микросхеме U1 реализован своеобразный таймер, который включает реле на заданное время заряда — около 60 минут.
При включении зарядника в сеть и подключении аккумулятора контакты реле JDQK1 разомкнуты.
Микросхема HCF4060BE запитывается от стабилитрона VD6 — 1N4742A (12V).
Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, так как на его выходе около 24 вольт.
Если взглянуть на схему, то не трудно заметить, что до нажатия кнопки “Пуск” микросхема U1 HCF4060BE обесточена — отключена от источника питания. При нажатии кнопки “Пуск” напряжение питания от выпрямителя поступает на стабилитрон 1N4742A через резистор R6.
Далее пониженное и стабилизированное напряжение поступает на 16 вывод микросхемы U1. Микросхема начинает работать, а также открывается транзистор S9012, которым она управляет.
Напряжение питания через открытый транзистор S9012 поступает на обмотку электромагнитного реле JDQK1. Контакты реле замыкаются, и на аккумулятор поступает напряжение питания. Начинается заряд аккумулятора. Диод VD8 (1N4007) шунтирует реле и защищает транзистор S9012 от скачка обратного напряжения, которое образуется при обесточивании обмотки реле.
Диод VD5 (1N5408) защищает аккумулятор от разряда, если вдруг будет отключено сетевое питание.
Что будет после того, когда контакты кнопки “Пуск” разомкнутся?
Выпрямитель для шуруповерта своими руками
Выпрямитель необходим для преобразования переменного тока в постоянный. Он функционирует за счет полупроводниковых диодов, которые играют роль преобразователей. Чтобы проанализировать работу устройства, применяют осциллограф. Главным в изготовлении выпрямителя является правильный выбор диодов. Для использования в блоке питания подойдут элементы с показателями обратного тока до 10 ампер. Количество диодов равно 4, и их следует устанавливать по мостовому типу. Если применять схему на одном полупроводнике, полезное действие блока снижается вдвое.
Это важно: запрещено работать с электрическими элементами, находящимися под напряжением. Перед тем как совершать какие-либо манипуляции, нужно убедиться, что прибор отключен от сети
Восстановление работоспособности дрели
Работая с повышенными нагрузками и в загрязнённой ремонтной среде, шуруповерт может сломаться. Самые частые причинами неисправностей — это грязь или пыль. Иногда отвёртка перестаёт работать, когда медные соединения на контактах окисляются. Отремонтировать и одновременно сделать настройку шуруповёрта своими руками можно после изучения инструкции завода-изготовителя в такой последовательности:
Перед любыми видами ремонтных работ необходимо принять меры предосторожности.
Перед заменой патрона или снятием корпуса убедится, что электрическая отвёртка не подключена к питанию.
Попробуйте включить инструмент через аккумуляторную батарею. Если она не функционирует, возможно, неисправность в батарее или источнике питания
Замените аккумулятор и проверьте работу. Если электрическая отвёртка не прокручивается, возможно, внутри что-то блокирует пуск и придётся снять патрон.
Для этого необходимо с помощью отвёртки ослабить винты, и осторожно вынуть патрон. Перед чем нужно убедиться, что есть резервная деталь для замены.
Осторожно открутить корпус с помощью отвёртки. Открыть его, приподнять и проверить устройство на наличие внутренних дефектов.
Очистка медного соединения. Если они покрыты пылью или медной окисью, нужно их очистить. Для этого можно использовать наждачную бумагу до тех пор, пока поверхности не станут блестящими и гладкими.
Вытереть инструмент от пыли и медных опилок мягкой тканью.
Сохранить схему подключения, сделав фотоснимки и чертёж на бумаге
Это очень важно иначе сложно будет собрать провода точно так же, как до ремонта.
Замена и повторная сборка. Определить узлы, где детали заклинен и осторожно заменить их.
Собрать отвёртку, подсоединить провода и установить корпус.
Устранение неисправности адаптера
Очень часто случается так, что пользователь заряжает аккумулятор, а он перестаёт работать практически сразу, индикатор сообщает о разрядке батарей. В этом случае необходима диагностика, чтобы определит точно, что неисправно — аккумулятор или зарядное устройство.
Если беспроводной механизм (со встроенной перезаряжаемой батареей) не работает, не хватает мощности, нужно убедиться что:
- Питание включено на выходе и розетка не подключена к сети.
- Проверить электрический шнур и заменить его, если он неисправен.
- Опробовать блок питания и выполнить ремонт.
- Если беспроводное устройство или перезаряжаемые батареи работают в течение более коротких периодов между подзарядами, вероятно, они изношены. Нужно осмотреть их на наличие повреждений или утечек и при необходимости заменить.
Самостоятельная зарядка литий-ионных батарей
Иногда для старых моделей инструмента невозможно приобрести новый зарядник и необходима доработка или сделать новый самостоятельно. Для свинцово-кислотных батарей Ni-Cd и Li-ion потребуется схема зарядного устройства для шуруповёрта 18 вольт. Основными особенностями этого универсального источника являются:
- Напряжение постоянного тока.
- Автоматическое отключение при полной зарядке.
- Максимальный ток 5 ампер, аккумуляторы могут заряжаться в обычном режиме.
- Полностью настраиваемый режим согласно спецификациям батареи.
- Низкая себестоимость.
- Оптимальная электросхема. Никаких специальных деталей не требуется, все они стандартные и легко доступны.
- Светодиодные индикаторы для контроля состояния отсечки и зарядки.
- Подходит для гаражей и домашнего использования.
При глубокой зарядке батарея может перегреваться, что должно быть защищено автоматической схемой контроллера температуры или охлаждением вентилятора. Список деталей для ремонта шуруповёрта своими руками:
- Резисторы.
- Конденсаторы.
- Симистры.
- Стабилитроны.
- Редуктор.
Самодельная зарядка для АКБ

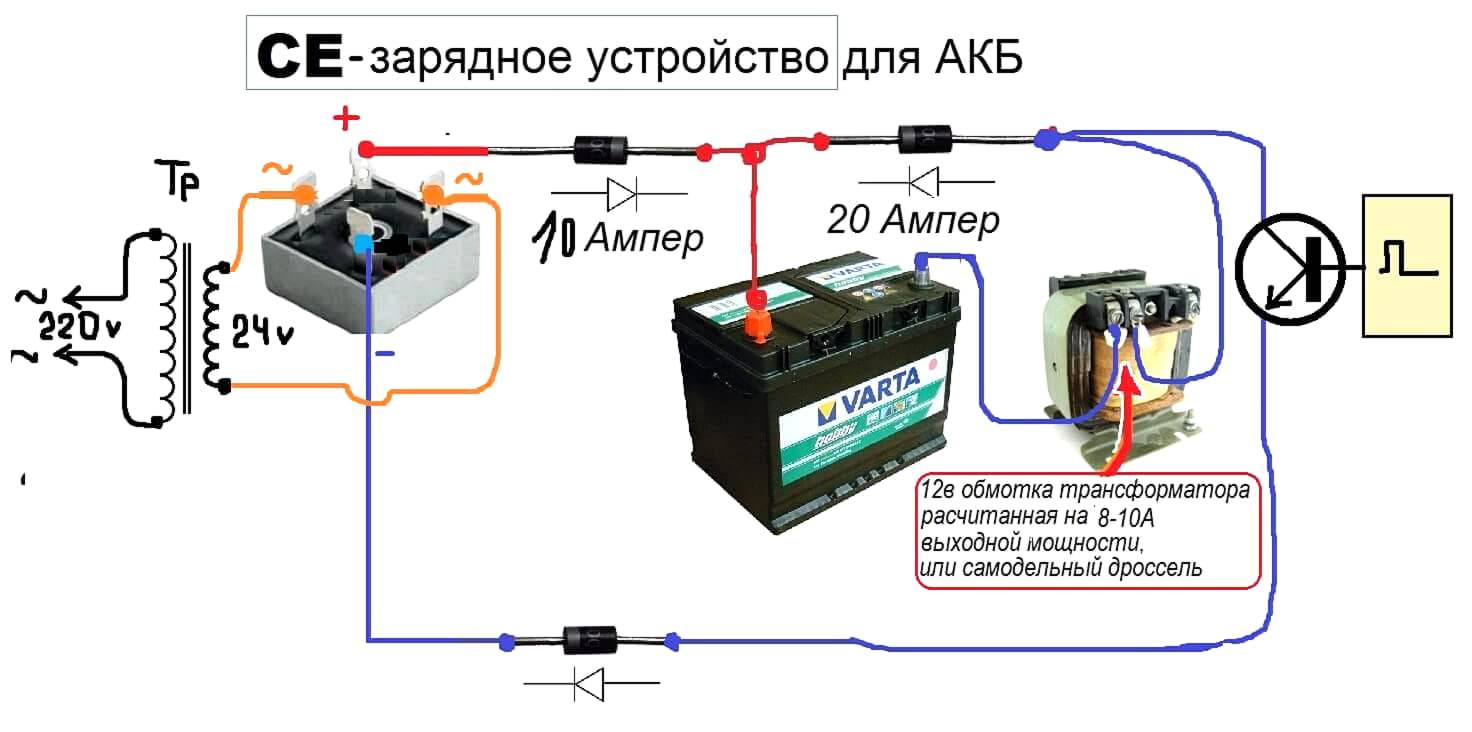

Существует много схем автомобильных зарядных устройств. Для реализации большинства подойдут детали, трансформаторы, выпаянные из старой радиоаппаратуры, блоки питания компьютеров.

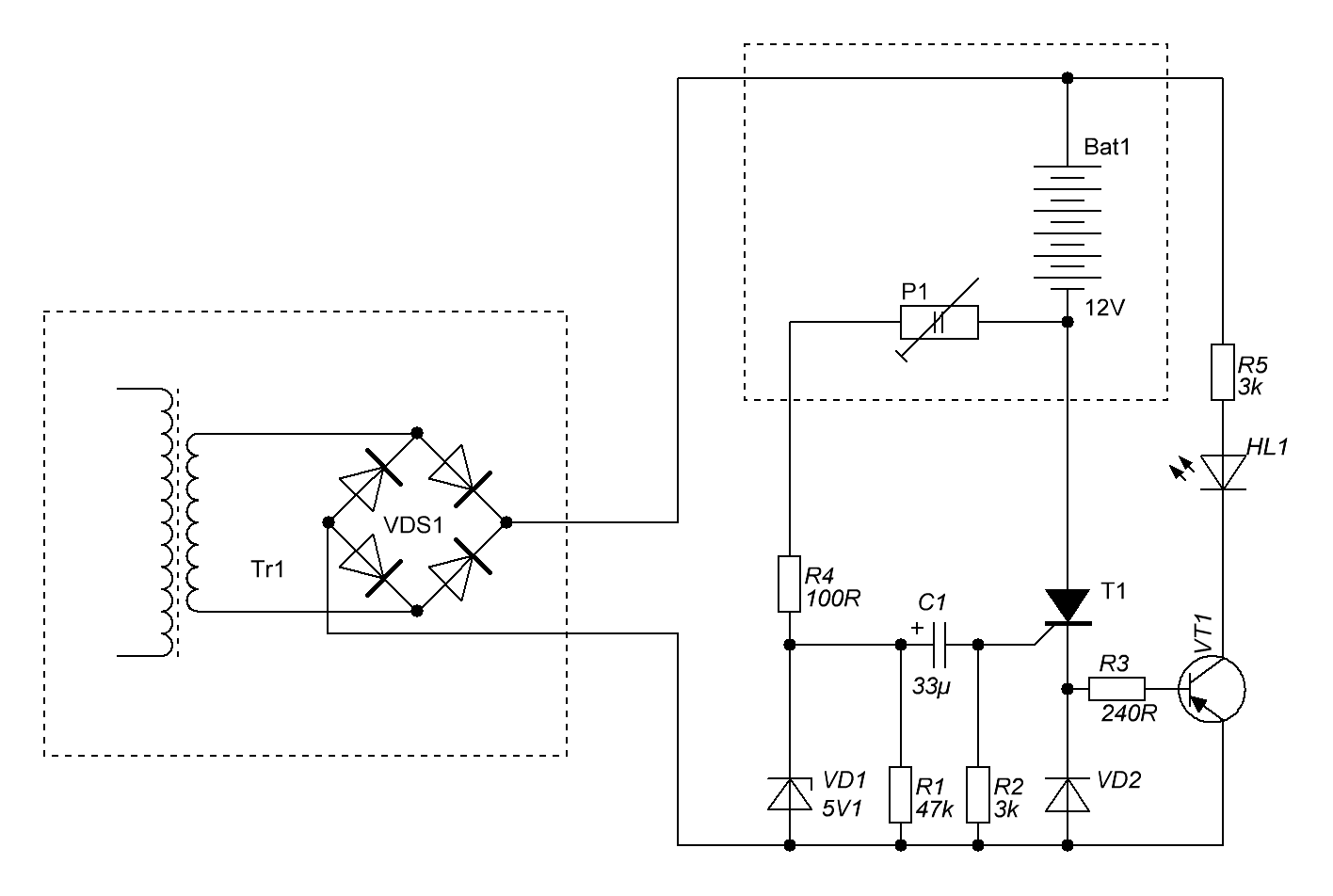

Зарядка с плавной регулировкой тока
Схема немного сложнее, но все детали доступны. Прибором заряжают 12-вольтовые АКБ, емкость которых — до 120 А∙ч. Вид зарядного тока — импульсный, используется тиристор. Регулятором плавно изменяют величину зарядного тока, но одновременно предусмотрен ступенчатый переключатель. Контролируют режим при помощи стрелочного амперметра на 30 А.
Самодельный резистор R1 нужен для ограничения тока. Для его изготовления подойдет медный или нихромовый провод диаметром 0,8 мм. Нужна будет небольшая индикаторная лампа Е1, рассчитанная на 24-36 В.
Выходное напряжение на понижающем трансформаторе 16-18 В, ток — 15 А. Ищут прибор с такими характеристиками или делают своими руками из подходящего устройства мощностью 300 Вт. Оставляют только первичную обмотку, вторичную из 42 витков наматывают проводом с изоляцией, сечение 6 мм².
Для схемы нужен тиристор КУ202 с буквенным индексом В-Н. Для охлаждения используют радиатор, площадь рассеивания которого от 200 см². А также понадобится диод VD1 любого типа с характеристиками обратного напряжения 20 В, тока — 200 мА.
Настраивают устройство калибровкой амперметра, подключив в качестве контрольного заведомо исправный. Для нагрузки вместо АКБ подключают автомобильные лампочки, общая мощность которых составляет 250 Вт.

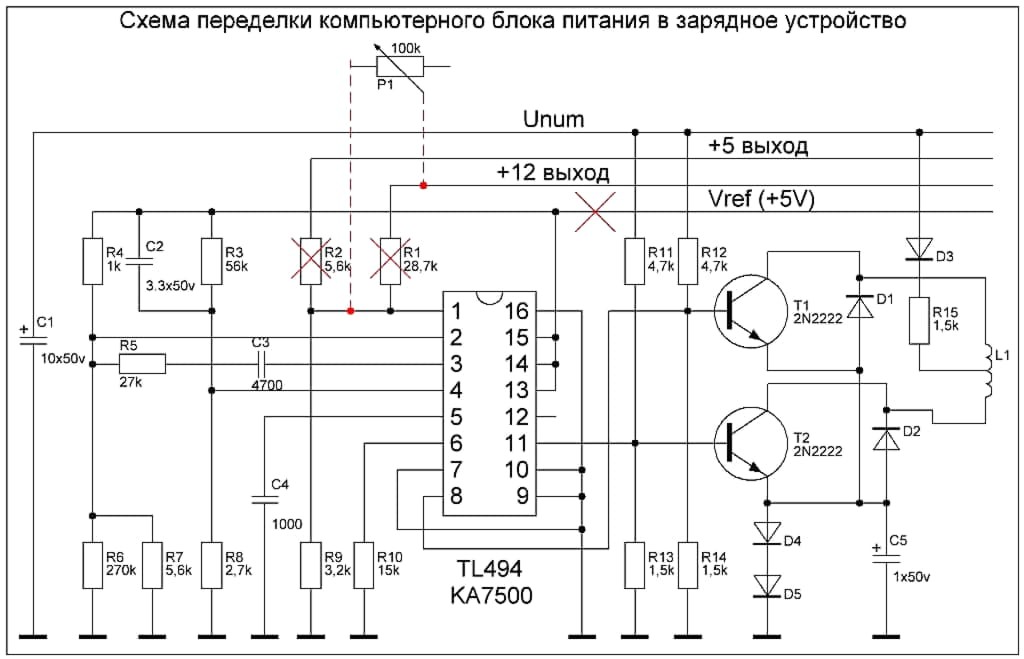

Зарядка из компьютерного блока питания
Из старого блока питания ПК с контроллером TL 494 получается зарядное устройство с хорошими характеристиками. У него регулируемое напряжение и возможность подстройки тока до 10 А.
В демонтированный из компьютера БП вносят согласно схеме некоторые изменения:
- На шинах питания откусывают все провода, оставив только желтые и черные.
- Проводники одного цвета соединяют между собой. Жгут из черных — это минусовый контакт ЗУ, из желтых — плюсовой.
- Печатные дорожки к ножкам 1, 14, 15, 16 микросхемы перерезают.
- Для регулировки напряжения устанавливают переменный резистор 10 кОм, зарядного тока — 4,4 кОм.
Собирают способом навесного монтажа, используют провода с минимальным сечением 4 мм². Устанавливают вольтметр, амперметр, подключают провода с зажимами.
Расположенный внизу схемы резистор на 0,1 Ом мощностью 10 Вт и больше делают из меди или нихрома: подбирают нужную длину провода, замеряя сопротивление. Подойдут также резисторы С5-16МВ или 2 подключенных параллельно 5WR2J. Остальные — любого типа.
Немного теории
Процесс заряда аккумуляторов должен проходить по определенным правилам. Причем процесс заряда зависит от вида батареи. Нарушения этих правил приводит к уменьшению емкости и срока эксплуатации. Потому параметры зарядного устройства для автомобильного аккумулятора подбираются для каждого конкретного случая. Такую возможность предоставляет сложное ЗУ с регулируемыми параметрами или купленное специально под эту батарею. Есть и более практичный вариант — сделать зарядное устройство для автомобильного аккумулятора своими руками. Чтобы знать, какие параметры должны быть, немного теории.
Перед началом заряда надо измерить напряжение
Виды зарядных устройств для аккумуляторных батарей
Заряд аккумулятора — процесс восстановления израсходованной емкости. Для этого на клеммы аккумулятора подается напряжение, немного превышающее рабочие показатели АБ. Подаваться может:
- Постоянный ток. Время заряда — не менее 10 часов, в течении всего этого времени подается фиксированный ток, напряжение изменяется от 13,8-14,4 В в начале процесса до 12,8 В в самом конце. При таком виде заряд накапливается постепенно, держится дольше. Недостаток этого способа — необходимо контролировать процесс, вовремя отключить зарядное устройство, так как при перезаряде электролит может закипеть, что существенно снизит его рабочий ресурс.
- Постоянное напряжение. При заряде постоянным напряжением, ЗУ выдает все время напряжение 14,4 В, а ток изменяется от больших значений в первые часы заряда, до очень небольших — в последние. Потому перезаряда АБ не будет (разве что вы оставите его на несколько суток). Положительный момент этого способа — время заряда уменьшается (90-95% можно набрать за 7-8 часов) и заряжаемый аккумулятор можно оставить без присмотра. Но такой «экстренный» режим восстановления заряда плохо влияет на срок службы. При частом использовании постоянным напряжением АБ быстрее разряжается.
Графики изменения параметров ЗУ в разных режимах
В общем, если нет необходимости спешить, лучше использовать заряд постоянным током. Если надо за короткое время восстановить работоспособность аккумулятора — подавайте постоянное напряжение. Если говорить о том, какое лучше сделать зарядное устройство для автомобильного аккумулятора своими руками, ответ однозначен — подающее постоянный ток. Схемы будут простые, состоящие из доступных элементов.
Как определить нужные параметры при зарядке постоянным током
Опытным путем установлено, что заряжать автомобильные свинцовые кислотные аккумуляторы (их большинство) необходимо током, который не превышает 10% от емкости батарей. Если емкость заряжаемой АБ 55 А/ч, максимальный ток заряда будет 5,5 А; при емкости 70 А/ч — 7 А и т.д. При этом можно ставить чуть меньший ток. Заряд будет идти, но медленнее. Он будет накапливаться даже если ток заряда будет 0,1 А. Просто для восстановления емкости потребуется очень много времени.
Так как в расчетах принимают, что ток заряда составляет 10%, получаем минимальное время заряда — 10 часов. Но это — при полном разряде аккумулятора, а его допускать нельзя. Потому фактическое время заряда зависит от «глубины» разряда. Определить глубину разряда можно, замерив вольтаж на АБ до начала заряда:
- Полностью заряженная батарея (100%) имеет напряжение 12,7-12,8 В.
- Половинный разряд (около 50%) с напряжением 12 В. Вот при таком разряде или чуть ниже надо ставить АБ на зарядку.
Почти полный или полный разряд (10-0%) — 11,8-11,7 В. До таких значений лучше не опускаться — частый полный разряд сокращает срок службы.
Чтобы рассчитать примерное время заряда АБ, надо узнать разницу между максимальным зарядом батареи (12,8 В) и текущим ее вольтажом. Умножив цифру на 10 получим время в часах. Например, напряжение на аккумуляторе перед зарядом 11,9 В. Находим разницу: 12,8 В — 11,9 В = 0,8 В. Умножив эту цифру на 10, получаем что время заряда будет около 8 часов. Это при условии, что подавать будем ток, который составляет 10% от емкости батареи.
Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?
Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.
Подключив старый аккумуляторный блок
Подключение старого блока выполняется следующим образом:
- Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.
Подсоединяя провода напрямую
Подсоединение проводов напрямую к шуруповёрту выполняется так:
- Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.
Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике
И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи
Удачи вам в переделке!
Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.
Технические характеристики зарядного устройства:
- Количество независимых каналов заряда: 4
- Количество независимых каналов разряда: 4
- Ток заряда: 250 (мА)
- Ток разряда 140 (мА)
- Напряжение отключения разряда 1 (В)
- Индикация: светодиодная
Собиралось зарядное не на выставку, а что называется из подручных средств, то есть утилизировалось окружающее добро, которое и выкинуть жалко и хранить особо не зачем.
Из чего можно самому сделать зарядку для «АА» и «ААА» аккумуляторов:
- Корпус от CD-Rom
- Силовой трансформатор от магнитолы (перемотанный)
- Полевые транзисторы с материнских плат и плат HDD
- Прочие компоненты или покупались или выкусывались:)
Читать также: Определение твердости по методу бринелля
Как уже отмечалось, зарядка состоит из нескольких узлов, которые могут жить абсолютно автономно друг от друга. То есть, одновременно можно работать с 8 аккумуляторами: от 1 до 4 заряжать + от 1 до 4 разряжать. На фото видно, что кассеты для аккумуляторов, установлены под форм-фактор «АА» в простонародье «пальчиковых аккумуляторов», если необходимо работать с «мини-пальчиковыми акб» «ААА» достаточно подложить под минусовую клему гайку небольшого калибра. При желании можно продублировать держателями под размер «ааа». Наличие акб в держателе индицируется светодиодом (отслеживается прохождение тока).
Блок заряда
Заряд осуществляется стабилизированным током, у каждого канала свой стабилизатор тока. Для того, что бы ток заряда был неизменным при подключении как 1 так и 2,3,4 аккумуляторов, перед стабилизаторами тока установлен параметрический стабилизатор напряжения. Естественно, кпд этого стабилизатора не на высоте и потребуется установить все транзисторы на теплоотвод. Заранее планируйте вентиляцию корпуса и размеры радиатора, учитывая то что в закрытом корпусе температура на радиаторе будет выше чем в разобранном состоянии. Можно модернизировать схему, введя возможность выбора тока заряда. Для этого схему необходимо дополнить одним переключателем и одним резистором на каждый канал, который будет увеличивать ток базы транзистора и соответственно повышать ток заряда проходящий через транзистор в аккумулятор. В моем случае блок заряда собран навесным монтажом.
Блок разряда акб
Блок разряда более сложен и требует точности в подборе компонентов. В основе лежит компаратор типа lm393, lm339 или lp239 функцией которого является подача сигнала «логической единицы», либо «ноля» на затвор полевого транзистора. При открытии полевого транзистора он подключает к аккумулятору нагрузку в виде резистора значение которого определяет ток разряда. При снижении напряжения на аккумуляторе до установленного порога отключения 1 (Вольт). Компаратор захлопывается и устанавливает на своем выходе логический ноль. Транзистор выходит из насыщения и отключает нагрузку от аккумулятора. Компаратор имеет гистерезис, который обуславливает повторное подключение нагрузки не при напряжении 1,01 (В) а при 1,1-1,15 (В). Смоделировать действие компаратора вы сможете скачав модель разрядного устройства для Proteus. Подобрав значения резисторов вы сможете перестроить устройство на нужное вам напряжение. Например: подняв порог отключения до 3 Вольт можно сделать разрядное для li-on и Li-Po аккумуляторов. Вы можете скачать плату разрядного устройства в формате Sprint Layout она проектировалась для применения компаратора lm393 в DIP-корпусе. Питание компараторов должно осуществляться от стабилизированного источника напряжением 5 вольт, его роль выполняет TL-431 усиленный транзистором.
Другие способы подачи питания
Блок внутри
Решением проблемы «можно ли подключить шуруповерт через зарядное устройство» может стать альтернативный вариант запитки шуруповерта — установка блока питания в опустошенный корпус узла питания инструмента.
Перед началом действий нужно предотвратить перегрев блока, для чего в корпусе заранее устраивают отверстия, которые обеспечат воздушное движение, отвод жара. Время непрерывной работы шуруповертом с таким усовершенствованием целесообразно сократить до 15 минут.
Приобретается готовый блок, подбирается он по размеру корпуса, техническим показателям. Наиболее пригоден к использованию импульсный вариант модуля, он малогабаритен, легок. Не рекомендовано применение модулей отечественного производства времен прошлого века — они имеют большие объемы при малом КПД.
Непригодные элементы питания удаляются из ложа, на их место укладывается блок питания. Производится запитка контактов, корпус закрывается. Собранный гибридный гаджет готов к работе от сети.
- Провода можно удлинять для удобства.
- Необходимо следить за качеством сборки: конструкция не должна иметь возможность прикоснуться к металлическим элементам, иначе замыкания не миновать. Лучше всего оставить между трансформатором и платой некоторое место, что положительно отразится на охлаждении.
- Если какие-либо части конструкции сильно греются, возможен монтаж отводящих лишнее тепло модулей, либо устройство вентиляционных пазов.
Своими силами

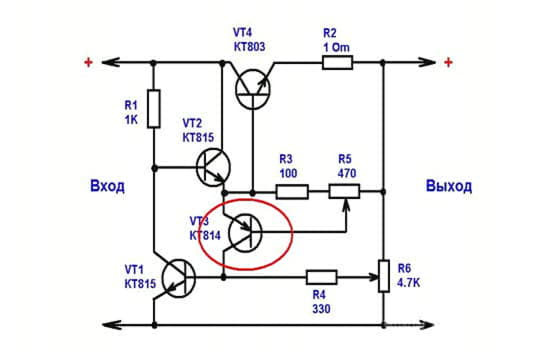

Для пользователей, обладающих специальными знаниями, навыками, не окажется сложной проблема «можно ли запитать шуруповерт от зарядного устройства без специальных средств», т.к. сборка питательного блока возможна собственными руками. В корпус вместо испорченных элементов вставляется собранный по схеме модуль питания. Исходящее напряжение контрольно замеряется, провода запитываются, корпус запирается.
Совет: схема может потребовать дополнительной нагрузки, обеспечить ее может включение в систему лампочки на 15W, которая еще и обеспечит подсветку.
Компьютерный модуль тоже подойдет
Еще одно решение проблемы запитки шуруповерта — монтаж его к компьютерному блоку питания. Этот вариант применим к таким модулям, которые оснащены механическим рычажком включения. Позитивный аспект в том, что блок охлаждается кулером, защищается от преувеличений нагрузки встроенной спецсистемой.
Как отремонтировать кнопку шуруповерта
Неполадки с включением и управлением режимами могут возникать из-за набившейся в устройство пыли или грязи.
Корпус устройства, даже достаточно качественно собранного, будет постепенно пропускать мелкие загрязнения в местах контакта с кнопкой, выводя устройство из строя.
Поэтому во многих случаях для ремонта достаточно вынуть кнопку и прочистить её.
Упрощенная схема
Последовательность действий при проверке/ремонте:
- корпус нужно аккуратно разобрать, предварительно отключив аккумулятор (или вытащив из розетки сетевой шнур, если используется не автономная модель). Винты выкручиваются крестовой отверткой, может также потребоваться снять декоративные элементы или резиновые вставки;
- для исключения неполадок в моторе нужно приложить идущие от него провода напрямую к клеммам АКБ. Если при поданном питании двигатель не заработал, дело в нем, а не в кнопке (или аккумулятор давно не был в зарядном устройстве). После проверки двигатель нужно снова отключить;
- плоской отверткой (лучше взять потоньше) следует аккуратно разъединить корпус, в котором движется кнопка. Обычно они соединены защелками, которые проще всего открывать движением по кругу;
Пошаговая разборка кнопки
иногда может потребоваться отпаять крепление, удерживающее крышку;
саму кнопку нужно аккуратно достать, удерживая пружину. Если окажется, что пружина лопнула или уже не обеспечивает прижатие, надо заменить её на аналогичную, иначе конструкция будет работать нестабильно;
обнаруженную внутри корпуса грязь нужно аккуратно вычистить
Также нужно обратить внимание на состояние контактных площадок. Если они окислились, их нужно зачистить и протереть спиртом
При этом не рекомендуется шлифовать шкуркой износившиеся поверхности, лучше воспользоваться ватой.
Затем нужно собрать устройство в обратном порядке и проверить, корректно ли работает инструмент.
Как работать в режиме закручивания?
Прежде чем начать работу, нужно подготовить инструмент. Если он работает от аккумулятора, нужно поставить его на зарядку.
Следующий шаг – установка биты. Чтобы правильно подобрать насадку, нужно учитывать размер шляпки крепежа и вид прорези. Биты различаются по виду и диаметру:
- шлицевая. Используется наиболее часто. Предназначена для закручивания шурупов с потайной головкой с нарезом под плоскую отвертку, винтов. Ширина наконечника варьируется.
- Крестовая. С их помощью закручивают и выкручивают саморезы, шурупы с потайной головкой. Наконечник имеет 4 лучевых диагональных ребра.
- Шестигранная. Применяется для крепежа, головка которого имеет шестигранные углубления. Винты и шурупы такого типа используются при сборке мебели и техники.
- Для болтов и гаек. Насадка с наконечником, внутри которого выполнено шестигранное углубление. С ней инструмент используют как гайковерт, закручивают шурупы, винты, болты.
Существуют и другие насадки, но их используют реже. Как поменять или вообще снять биту? Определив, какая именно бита нужна, вставляют ее в патрон. Способ установки зависит от типа патрона. В быстрозажимной насадку вставляют так: крутят патрон против часовой стрелки до момента, пока расстояние между кулачками не увеличится. Проталкивают между ними конец насадки, крутят патрон по часовой стрелке, чтобы кулачки сомкнулись и надежно зафиксировали деталь.
В шуруповерте, оснащенном патроном под ключ, процесс смены насадки сложнее. Сначала в специальное отверстие на устройстве вставляют ключ, вращают его против часовой стрелки, чтобы ослабить зажим. Вставляют биту, фиксируют с помощью вращения ключа по часовой стрелке.
Следующий шаг – проверка работоспособности инструмента. Если шуруповерт питается от сети, подключают его к розетке. Нажимают на кнопку пуска, проверяют, прокручивается ли бита. Скорость вращения регулируют с помощью этой же кнопки, ослабляя или усиливая нажим. Наконечник биты вставляют в углубление на шляпке крепежа, нажимают на пусковую кнопку.
Если нужно открутить саморез или винт, переключают кнопку реверса.
Блок питания для шуруповерта
Довольно часто владельцы дрелей-шуруповертов сталкиваются с ситуацией, когда сам прибор исправно работает, а блок аккумуляторов вышел из строя. Существует множество способов решения этой проблемы. Однако не каждый станет работать с токсичными деталями.
Чтобы продолжать работать с шуруповертом, следует подсоединить внешний блок питания. При наличии стандартного китайского прибора с батареями 14,4 В допускается использование автомобильного аккумулятора. Однако есть и другой вариант – найти трансформатор с выходным напряжением 15-17 В, чтобы собрать полноценный блок питания.
Необходимые детали при этом отличаются дешевизной. Прежде всего, понадобится термостат и диодный мост. Другие элементы конструкции выполняют сервисные функции – показывать входное и выходное напряжение. Стабилизатор приобретать не нужно. Это объясняется нетребовательностью электродвигателя шуруповерта.
Зарядка при неисправном аккумуляторе
Иногда бывает так, что сам шуруповерт работает, но сломался аккумулятор. Есть несколько вариантов решения проблемы:
- Покупка нового.
- Ремонт старого. Если это делать самостоятельно, потребуются специальные знания. К тому же не каждый захочет работать с вредными веществами.
- Подключение через блок питания. Например, если в наличии распространенный «китаец» на 14,4 В, подойдет автомобильный аккумулятор. Можно собрать свой из трансформатора на 15−17 В. Потребуются диодный мост (выпрямитель) и термостат для борьбы с перегревом. Остальные компоненты — только для контроля за напряжением на входе и выходе. Стабилизатор не нужен.
- «Родной» аккумулятор или его заменители вообще можно исключить из конструкции. Шуруповерт будет питаться от сети напрямую.
Зарядка шуруповёрта без зарядного
Восстановить батарею без помощи ЗУ несложно, но многие не представляют, как. Зарядить аккумулятор шуруповёрта без зарядного устройства можно, используя любой блок питания с постоянным напряжением. Величина его должна быть равной или немного больше значения напряжения заряжаемого аккумулятора. Например, для 12V батареи можно взять выпрямитель для зарядки автомобиля. С помощью клеммных зажимов и проводов подключить, соблюдая полярность, их друг к другу минут на тридцать, при этом контролируя температуру батареи.

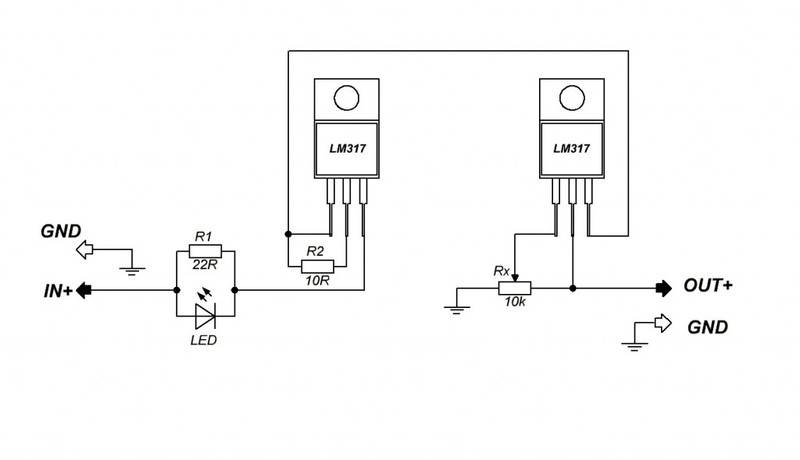

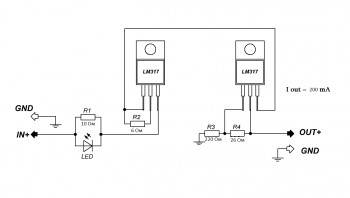

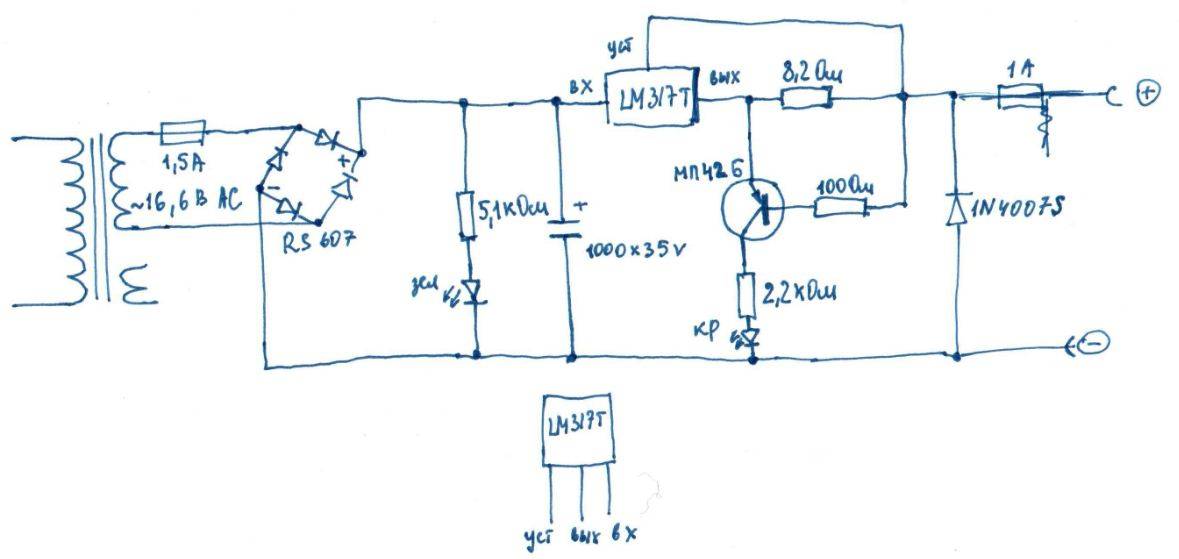

А можно провести доработку и устройства питания с большим напряжением, воспользовавшись простым интегральным стабилизатором. Микросхема LM317 позволяет управлять входным сигналом до 40 вольт. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока. Такую схему можно применить и при переделке ЗУ, не имеющего узлов контроля процесса зарядки.
Работает схема совсем несложно. Во время работы образуется падение напряжения на резисторе R1, его хватает для того, чтобы засветился светодиод. По мере заряда ток в цепи падает. Через некоторое время напряжение на стабилизаторе будет малым и светодиод погаснет. Резистор Rx задаёт наибольший ток. Его мощность выбирается не менее 0,25 ватт. При использовании такой схемы аккумулятор не сможет перегреваться, поскольку устройство автоматически отключается при полном заряде батареи.
