Как сделать строительный уровень своими руками и разновидности

Что такое водяной уровень?

Для облегчения и упрощения различных процессов во время строительства были созданы различные приборы и приспособления. Например, водяной уровень или строительный степлер. И если первый можно сделать своими руками, то второй лучше купить. Советы как правильно выбрать строительный степлер помогут при его покупке. Водяной уровень – это приспособление, состоящее из длинного шланга и двух запаянных сосудов, которые наполнены жидкостью. В основе его работы лежит известный еще со школы принцип сообщающихся сосудов. Водяной уровень может еще быть в виде деревянного бруска, в котором на середине впаяна колбочка. Пузырек воздуха в этой колбе и показывает уровень. Такая разновидность удобна при измерении уровня на горизонтальных поверхностях. А для его измерения на вертикальных удобнее будет воспользоваться водяным уровнем из шланга и колбочек.

Пошаговые уроки по штукатурке стен

Урок 01. Как штукатурить стены. Общий принципУрок 02. Чем штукатурить стены? Инструменты и материалыУрок 03. Находим самый большой бугор на кривой стене перед оштукатуриваниемУрок 04. Стараемся сбить большой выступ в стенеУрок 05. Отвес и строительный уровеньУрок 06. Как крепить штукатурную сеткуУрок 07. Как установить первый штукатурный маякУрок 08. Как готовить штукатурный растворУрок 09. Создаем плоскость стены для оштукатуриванияУрок 10. Устанавливаем все оставшиеся штукатурные маякиУрок 11. Маленький секрет выравнивания стен по маякамУрок 12. Выравнивание стен своими руками. Какое брать расстояние между маяками?Урок 13. Что делать, если погнулись маяки для штукатурки?Урок 14. Проверяем точность установки штукатурных маяковУрок 15. Штукатурка стен своими рукамиУрок 16. Как удалять маяки после штукатурки стенУрок 17. Как выполняется штукатурка дверных проемовУрок 18. Теплая штукатурка. Как с ней работать?Урок 19. Теплая (теплоизоляционная) штукатурка. Виды и особенности

Составные детали конструкции

Главный элемент промышленного лазерного уровня – специальный лазерный излучатель. В самодельном нивелире его роль с успехом сыграет копеечная лазерная указка, которую можно купить в любом отделе канцтоваров. Это только главная деталь, но не единственная, весь список необходимого таков:

  • лазерная указка;
  • строительный уровень (пузырьковый);
  • колышек с квадратным или круглым диаметром (d=5-6см) длиной 1-1,3м (можно воспользоваться держаком от лопаты);
  • плотная фанера или доска;
  • кусок пористой резины.

Лазерная указка и строительный уровень — основа самодельного лазерного нивелира

Отличия самодельной модели

Самодельный лазерный уровень может использоваться для зеркальной и симметричной разметки на большом расстоянии в процессе постройки или ремонта . Конечно, самодельный вариант имеет небольшой радиус действия: примерно 10-12 метров. Но этого вполне достаточно, чтобы выполнить большинство необходимых пометок. Профессиональные приборы способны на создание пометок, расчет углов и многое другое. Но большим минусом таких устройств является их цена.

Некоторые из электронных моделей стоят от двух сотен долларов, что не так дешево. Но в большинстве случаев многие из предлагаемых возможностей профессионального оборудования не понадобятся, поэтому можно обойтись и самодельной конструкцией. Самодельный нивелир обойдется в десятки раз дешевле, и для его сборки понадобятся подручные материалы.

Водяной (жидкий) уровень

Еще одно название этого инструмента — гидроуровень. Представляет собой резиновую тонкую прозрачную трубку. Работает по принципу сообщающихся сосудов, то есть уровень воды на концах шланга будет одинаковым. Конечно, если прибор не перекручен.

Иногда на концах шланга есть колбы, но они только вредят работе, так как нарушают точность. Профессионалы чаще всего либо снимают их, либо сразу покупают вариант без колб. Этот инструмент используют только для горизонтальных замеров. Чаще всего им в самом начале ремонта отмеряется «ноль» или «горизонт», по которому идет ориентир для полов или потолков.

Правила использования

Для начала необходимо набрать в шланг воды, не доходя до концов около 10–15 сантиметров. Дальнейшая работа производится с напарником. Один человек становится у угла и ставит точку на желаемой высоте, затем подводит уровень воды в шланге под эту точку, поднимая и опуская прибор.

Напарник в этот момент встает в другой угол и ставит шланг приблизительно на этот же уровень. Первый человек в этот момент следит, когда вода «устаканится» и встанет ровно по метке. Когда это произойдет, напарник должен сделать пометку в своем угле, потом переходить на следующий. Далее отметки соединяются красящим шнуром или карандашом с рулеткой.

Пример работы можно увидеть на видео.

Особенности

Поскольку длина шланга иногда достигает 10 метров, то работа возможна только с напарником. Зато это дает возможность «начертить горизонт» даже на крупном строительном объекте.

Шланг требует аккуратного хранения без перекручивания и грубых сгибов. Не подойдет для работы зимой в неотапливаемых помещениях, поскольку вода может изменить свою плотность.

Инструменты

Гидроуровень – это простой в применении строительный инструмент. Он незаменим при определении уровня поверхностей, расположенных на значительном расстоянии. Используется в ремонтно-строительных работах.

Что такое гидроуровень

Строительные уровни бывают нескольких видов:

  • водяной уровень или гидроуровень;
  • лазерный;
  • трубный;
  • пузырьковый аналог.

Гидроуровень состоит из эластичного прозрачного шланга и двух пластмассовых резервуаров на его концах. Это аппарат, работающий на принципе сообщающихся сосудов Паскаля.

Инструмент используется для установки стяжки и подвесного потолка, выравнивания полов и оклейки обоев. Он позволяет выровнять предметы, находящиеся в разных помещениях или за углом. Например, картины или светильники.

То есть служит для переноса отметок в горизонтальной плоскости на большие расстояния.

Колбы с сантиметровой маркировкой соединяются между собой трубкой, после система наполняется жидкостью. Когда инструмент находится в одной плоскости относительно земли, высота воды в резервуарах одинаковая.

Профессионалы часто снимают эти колбы за ненадобностью. Поэтому по сути гидроуровнем считается любой прозрачный шланг.

При большем диаметре трубки, прохождение воды легче, что упрощает работу с прибором. Оптимальная его величина 10 – 12 мм, а длина по необходимости варьируется от 3 до 30 м.

Настройки уровня

Некоторые уровни с пузырьком имеют возможность регулирования. Это 2 малозаметных винтика по обе стороны пробирки. В корпусе под ними спрятаны пружины, которые выставляют колбу по нужному уровню, их проверяют собственноручно.

Как демонстрирует практическая деятельность, редкий механизм настроен на самом деле грамотно. К тому же даже налаженный уровень может сбиться, если его роняют, от смены температур и влаги, или банально от времени.

Чтобы настроить строительный прибор подобного вида, необходимо осуществить следующие действия:

  1. Подобрать максимально гладкую плоскость, лучше на уровне глаз, чтобы настройка была комфортной. Эксперты советуют осуществлять работы в левом углу здания, подобрав тот участок стенки, где функционировать удобно.
  2. От угла отойти приблизительно 3−5 см, вбить гвоздь так, чтобы он хорошо рассматривался.
  3. Уровень необходимо одной стороной прислонить к гвоздю, прижать к стене, после этого можно демонстрировать строительный уровень. Здесь же прочерчивают линию. Уже после этого уровень устанавливается другим окончанием, операция повторяется.
  4. В том случае, если линии целиком сошлись, механизм настроен грамотно. Если направления разойдутся, значит, процедуру необходимо сделать ещё раз либо простым карандашом установить оценку в том участке, где завершаются эти две проведённые линии посередине. Затем проводится чёрточка, уровень прикладывают одной стороной, вся операция повторяется. Непосредственно в таком состоянии и подкручивается колба.
  5. Производится настройка горизонтального положения по этой же схеме, что и для вертикального.

Для регулировки уровня используются самые элементарные приборы, обычно практически никакого навыка либо сложных операций применять не нужно. Необходимо исполнять порядок операций, работать тщательно. Определённые виды уровней не требуют настройки.

Если такая проверка продемонстрировала иной итог, подкрутите винтик с проблемной стороны и вновь проведите такое исследование. Для отвесной колбы измерения похожи, только одно отличие: вращать механизм нужно немного по-другому, применить к плоскости сначала одной стороной, а затем той, которая при измерении смотрела на пользователя. То есть уровень нужно повернуть вокруг собственной оси относительно пола. А результат анализируется подобным же способом.

Простой отвес: устройство

Принцип его работы банально прост. Груз обеспечивает необходимую силу тяжести, во время работы шнурок натягивается, точно определяя вертикальное направление. При изготовлении используются установленные стандарты. Какова комплектация устройства?

Оно состоит из головки, корпуса, вставки, планки и шнура. Для корпуса и головки подходит прочная сталь, для вставки можно использовать полиамид. Из листа алюминия марок АД-1 или АД изготавливают планки, толщина которых должна быть не более двух миллиметров (можно использовать и другие сорта цветного металла).

Для обеспечения более точной работы острые края необходимо притупить. В качестве шнура берут хлориновые или капроновые волокна, скрученные в канатик. Можно заменить их другими материалами, обладающими соответствующей прочностью и надежностью. Такое устройство несложно сделать самому, для этого используются подходящие материалы, имеющиеся под рукой.

Проверка по вертикали и горизонтали

Проверка и настройка прибора по вертикали может проводиться с применением обычного отвеса. Сначала необходимо самому выделить место, вбить гвоздик либо ввинтить саморез. Затем к нему привязывается нить с отвесом. Внизу и наверху вкручиваются ещё два самореза, шляпки у них должны затронуть нити, она должна соскальзывать по их плоскости.

Саморезы должны располагаться таким образом, чтобы шляпки имели положение, параллельное к уровню земли.

Потом уровень приставляется к нитке, осматривается состояние пузырька. В случае, если он располагается посередине, то уровень выставлен грамотно, когда отсутствует — требуется его немного поправить. Если практически никакие манипуляции по настройке уровня не могут помочь, это механизм дефектный, использовать его невозможно.

По горизонтали контроль оснащения начинается с поиска безупречной горизонтальной линии, несомненно, поможет в этом гидроуровень. Приобрести его можно в любом строительном торговом центре, цена оснащения невысокая, однако его можно применять для разных работ в дальнейшем.

https://youtube.com/watch?v=BiaiMJmWPu4

Как проверить строительный уровень? Проверка по горизонтали выполняется следующим способом:

  1. Гидроуровень необходимо наполнить водой, жидкость в колбочках должна стоять на средней оценке.
  2. Затем необходимо взять 2 листка обыкновенной бумаги, закрепить их к плоскости бетонной стены монтажным скотчем. Положение их должно быть синхронным, на плоскости бумаги прочерчиваются направления, к которым и будет потом прибавляться строительный уровень.
  3. Одна колба прикладывается к имеющемуся листу, устанавливается пометка у ее положения. Можно применять штатив для её крепления. Если работу осуществляют двое, в таком случае вопрос крепежа решается ещё легче: 2-ой человек будет держать колбу в нужном состоянии.
  4. Вторая колба прикладывается к листку, производится пометка таким образом, чтобы все без исключения отметки на бумаге и от воды выступали вровень.
  5. Прикладывается уровень, обследуется состояние пузырька. В случае, если он располагается в середине, то уровень выставлен грамотно. В дальнейшей настройке нет необходимости. Если пузырёк сдвинут, то следует осуществить настройку уровня.

Для того чтобы определить верное состояние в пузырьковом приборе, необходимо осуществить заблаговременную настройку. Ровным счётом ничего сложного тут нет, однако все воздействия необходимо осуществлять постепенно, для того чтобы настройка была предельно чёткой, а в перспективе не появилось трудностей с использованием уровня.

Именно пузырьковый прибор в виде планки разного размера используется чаще всего. Он удобен в применении, специальных познаний для использования не требуется. Для исполнения работы следует приготовить не так много:

  • пузырьковый уровень;
  • ватерпас;
  • обычный карандаш;
  • железную либо древесную линейку;
  • гвоздь.

Сборка металлических лесов

Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:

  • круглая труба диаметром 15 мм – основа будущих распорок;
  • профильная труба диаметром 30 мм – необходима для производства стоек;
  • профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
  • крепежные материалы для металла;
  • «болгарка» – ею шлифуют углы и пилят трубы;
  • дрель и сверла.

Подготовка распорок

Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.

Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.

Изготовление переходников

На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.

Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.

Сборка рамы

Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.

Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.

Монтаж секции

Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:

  • ширина между стойками не больше 3 м;
  • длина между стойками не больше 4 м;
  • высота между этажами не больше 2 м.

Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.

Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.

Изготовление настила

Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.

Покраска лесов

Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.

Нужен строительный уровень, а его нет? В помощь Вам эта статья

23.04.2015 Полезные советы, Ремонт и обустройство интерьера 2 комментария

Многие, наверное, задавались вопросом: Как положить ровно керамическую плитку в ванне либо в туалете, или как, например выставить стиральную машину по уровню, не имея того самого строительного уровня…

Да, задача не из легких. Но это только на первый взгляд. Имеется два способа определения уровня без известного строительного прибора. Нет, конечно, есть масса способов. Один из них – это с помощью нивелира. Способ очень точный, но где взять тот самый нивелир? Хорошо если он есть у знакомых, а если нет? Итак, способы, которые я мог бы предложить.

1-й способ.

Не очень точный, но намного точнее, чем человеческий глазомер. Он заключается в изготовлении подобия строительного уровня и основан на земном притяжении. Можно его изготовить из обычной пластиковой бутылки (можно стекло).

Берется бутылка, желательно с ровными стенками, без всяких искривлений, чем ровнее, тем лучше. В нее наливается вода, практически под завязку, чуть-чуть ниже горлышка. Вода должна быть комнатной температуры. А еще лучше, если это будет спирт. Его можно использовать при любой температуре.

Когда налили искомую жидкость, закручиваем по плотнее пробку и уровень готов. Кладем тару на бок и смотрим, какой величины пузырек, который плавает в ней. Если он слишком большой, подливаем воду. Находим примерно середину боковой стенки бутылки (можно линейкой измерить). И все, уровень готов. Кладем его на любую поверхность и смотрим отклонение пузырька от середины бутылки, в соответствии с этим делаем вывод о ровности поверхности. И, если возможно, выравниваем.

2-й способ.

Почти полное подобие первому. Вместо бутылки можно использовать банку, объемом один или три литра. Для точности можно положить на нее доску или крышку от чего-нибудь. Главное чтобы эта крышка перекрывала горло банки. Берем линейку и замеряем от доски ко дну по вертикали расстояние, любое, на Ваш вкус. Например, сантиметров пять. Замеряем в нескольких местах по окружности банки. Чем чаще, тем лучше. После каждого замера ставим отметку на банке. Затем можно использовать нить, которую натягиваем вокруг банки, главное, чтобы она проходила через все помеченные места. Можно ее там и оставить, но надо крепко ее закрепить там. А можно обвести по нити маркером линию.

Электронный отвес

Это не инструмент, а приложение, которое устанавливается на iPhone. Называется она iHandy Carpenter, то есть «Рукастый плотник». Это не измерительный прибор, но оценить насколько ровно или криво выполнена отделка, выставлена мебели или техника он позволяет.

Как работает? Запускаете приложение, прикладываете айфон к проверяемой поверхности (только не той стороной, где кнопки включения и регулировки громкости). На экране есть гиря и система координат, отклонение видно визуально, также дублируются результаты вверху экрана в проекции «сверху». Отображается отклонение в градусах относительно обычной системы координат. Вот, собственно, с электронным уровнем для айфонов все.


Два приложения — электронных отвеса — для айфона и андроида

Есть еще подобная программа для смартфонов и планшетов — Plumb-bob. Этот вариант электронного отвеса для «андроид» дает возможность измерять углы, расстояния, а также проверить вертикальность и горизонтальность линии на изображении. Выставив и замеряв все нужные параметры, можно сделать фото — все результаты измерений останутся. Можно будет изучать их на экране.

Чтобы уже информация о разных отвесах была полной, нужно сказать об оптическом отвесе. Это часть теодолита — геодезического прибора, который в быту использовать просто незачем. Разве что вы работали геодезистом, но тогда и вопросов у вас быть не может.

Инструменты

Гидроуровень — это простой в применении строительный инструмент. Он незаменим при определении уровня поверхностей, расположенных на значительном расстоянии. Используется в ремонтно-строительных работах.

Что такое гидроуровень

Строительные уровни бывают нескольких видов:

  • водяной уровень или гидроуровень;
  • лазерный;
  • трубный;
  • пузырьковый аналог.

Гидроуровень состоит из эластичного прозрачного шланга и двух пластмассовых резервуаров на его концах. Это аппарат, работающий на принципе сообщающихся сосудов Паскаля.

Инструмент используется для установки стяжки и подвесного потолка, выравнивания полов и оклейки обоев. Он позволяет выровнять предметы, находящиеся в разных помещениях или за углом. Например, картины или светильники.

Как сделать своими руками водяной строительный уровень

Самая простая разновидность строительного уровня – водяной, и его можно без труда сделать своими руками:

  • Для начала возьмите два шприца, на которых не будет иголок и объем которых равен 20 мл, а также тонкий шланг любой длины. В качестве шланга можно использовать даже обычную капельницу.
  • Достаньте из одного шприца поршень, а после соедините его с любым концом шланга.
  • Подготовьте для наполнения уровня жидкость, и для этого потребуется обычная водопроводная вода, которая будет слегка подкрашена чайной заваркой.
  • Далее следует при помощи второго шприца наполнить водой систему, и полностью должен быть наполнен и шланг, и первый шприц.
  • Достаньте поршень из второго шприца, но заранее следует соединить и его со шлангом. Водяной уровень готов и можно использовать его для работы. конструкция представляет собой два шприца, которые наполнены вводов и соединены шлангом между собой.

https://youtube.com/watch?v=pklyax5EhV8

Работать устройство будет по принципу соединяющих сосудов, и для разметки горизонтальной поверхности потребуется:

  • Отмерьте и отметьте на одной из стен требуемый уровень высоты.
  • Приложите к метке один из двух шприцов таким образом, чтобы уровень воды точно совпадал с меткой. Далее следует закрепить шприц на стене при помощи скотча, а если выполнять работу не в одиночку, то нет смысла крепления прибора скотчем, так как напарник поможет подержать.
  • Приложите второй шприц к стенам и отметьте уровень воды. Все метки, которые будут получены, соответствуют одному уровню над поверхностью моря. Во время соединения получается идеальная горизонтальная поверхность.

Основными достоинствами сделанного своими руками строительного уровня водяного типа является:

  • Низкая стоимость прибора.
  • Простота создания.
  • Простота в выполнении работ.

Теперь рассмотрим, как сделать своими руками строительный уровень лазерного типа.

Способ №4

Изготовление крестового нивелира потребует более ответственного подхода. Понадобятся:

  • две лазерные указки;
  • тренога видеокамеры;
  • компакт-диски;
  • вращающийся электропривод (например, от ненужного плеера).

Ход работы будет следующим:

  1. Два компакт-диска склеивают между собой, чтобы увеличить их общую толщину и предотвратить зацепку указки при вращении.
  2. К дискам присоединяют обе лазерные указки изолентой или скотчем.
  3. Плеер ставят на треногу, которая должна свободно подниматься по вертикали и горизонтали.
  4. Диски с указками ставят в плеер и вращают по оси.
  5. Линии, которые появляются на стене, отмечают с помощью бруска и карандаша.

Где можно применять водяной уровень

Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:

  • Устанавливают одну дощечку на угол фундамента и дают воде выровняться. На обеих досках надо сделать отметку маркером. Эту точку считают начальной или базовой. Края трубки надо зажать.
  • Другой конец прибора нужно переместить на тот угол, который проверяют.
  • Разжимают края трубки и выжидают, пока жидкость не выровняется.
  • При помощи линейки определяют размер отклонения уровня жидкости в трубке относительно базового значения.

Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.

В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный

Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не «хватала» воздух, не пользоваться мутным рукавом

Фундамент

Устройство прибора

Как правило, уровень выглядит как обычная прямоугольная линейка, в которую интегрированы одна или две (иногда больше) колбы со специальной жидкостью, в них можно заметить небольшой пузырек воздуха, который и считается указателем. Если этот шарик захватывает место между двух нарисованных отметок на колбе, значит, исследуемая плоскость вертикальная или горизонтальная. Если выступает за отметку, то можно оценить градус отличия.

Каждая колба (глазок) заполнена вязкой жидкостью, чтобы пузырёк имел возможность перемещаться. Также значимым условием является то, что наполнитель не замерзает на холоде. По этой причине основным материалом для колбочек считается спирт, его подкрашивают, чтобы удобнее было наблюдать за измерением. Отметки, по которым снимают сведения, нанесены на колбу. В некоторых случаях их не две, а больше для высокой точности.

Хозяйственный уровень крайне редко имеет больше двух измерительных колб: одна — для обследования горизонтальных плоскостей (180 градусов), а перпендикулярная ей 2-ая — для замера вертикальных (90 градусов). Можно повстречать третью колбу, что подгоняется под 45 градусов и закрепляется. У специалистов можно заметить более причудливый механизм, где колб больше, они обычно дублируют основные, чтобы уменьшить неточность, или измеряют прочие углы (к примеру, 60 градусов).

При этом механизм любого уровня для понимания доступен любому специалисту, сложностей с тем, как пользоваться прибором, никогда не возникает.

Имеется электронный уровень, у которого удобный экран, где показываются итоги замера. Определяется это не «на глаз», а с помощью звуковых эффектов, вследствие чего цифры получаются вернее, а погрешность существенно уменьшается.

Кроме ключевых конструкционных компонентов на корпусе, могут попадаться полезные дополнения, часто выручающие строителя в период работы. К примеру, линейка, размещённая на каком-либо торце прибора, либо фрезерная поверхность, чтобы в момент установки прибора он был более устойчив и удерживать его было проще (к примеру, при вертикальном замере). Кроме того, можно отыскать с одной края выемку-изгиб для покатых плоскостей типа труб, чтобы было удобно определять и их размещение в пространстве.

https://youtube.com/watch?v=0N7RWQiz0-Y

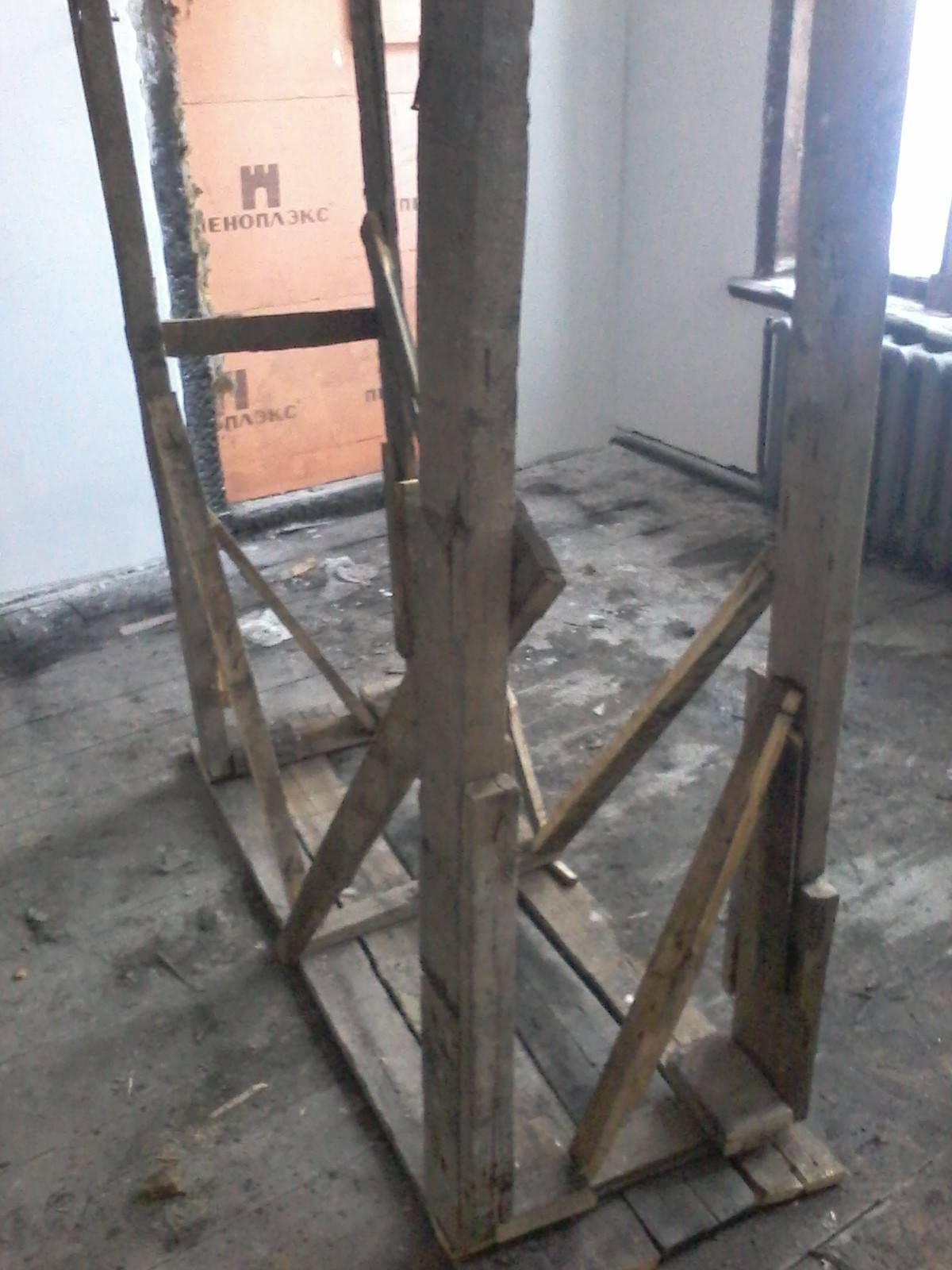

Как собрать деревянные леса

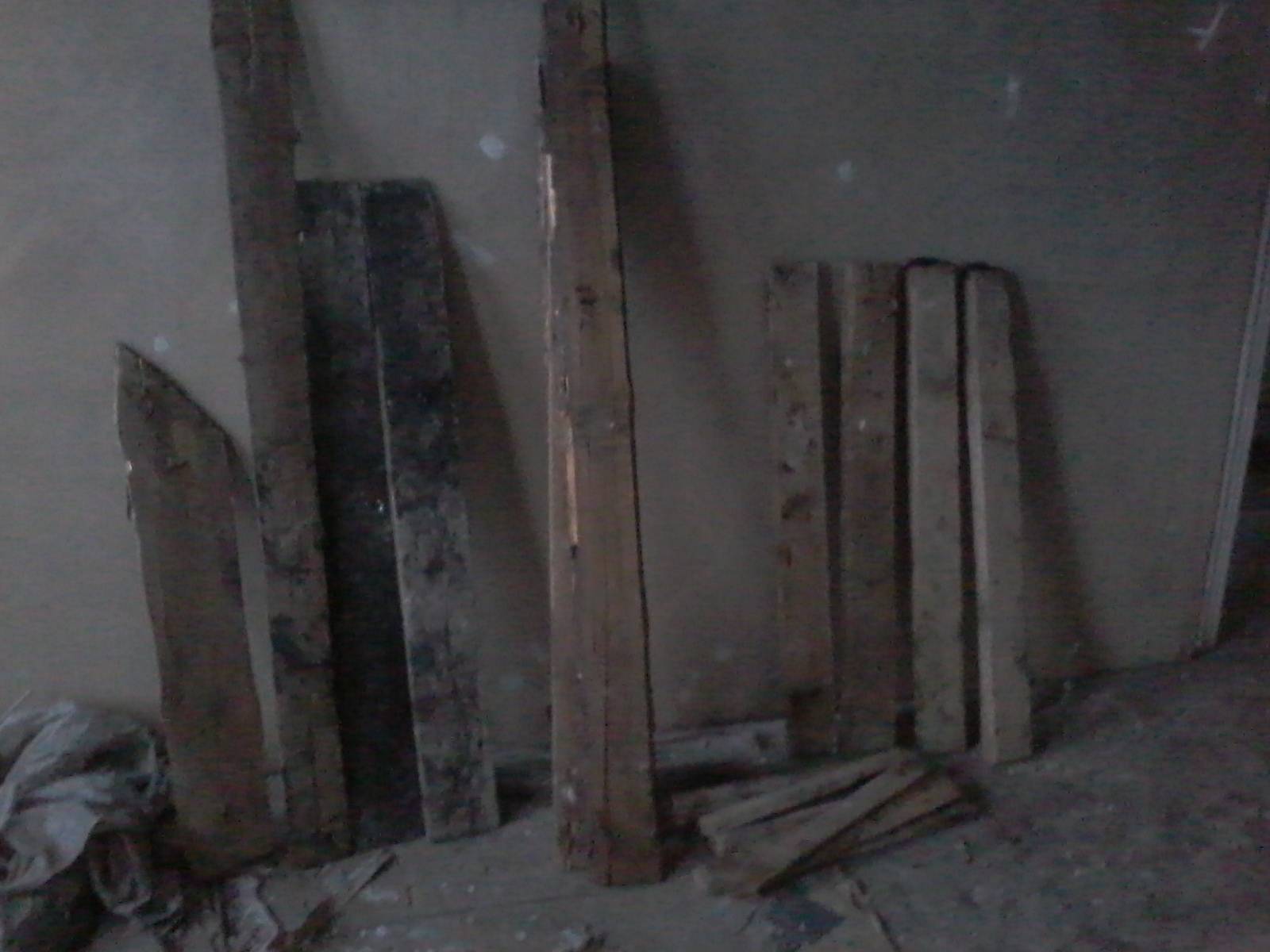

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

  • Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
  • Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
  • Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

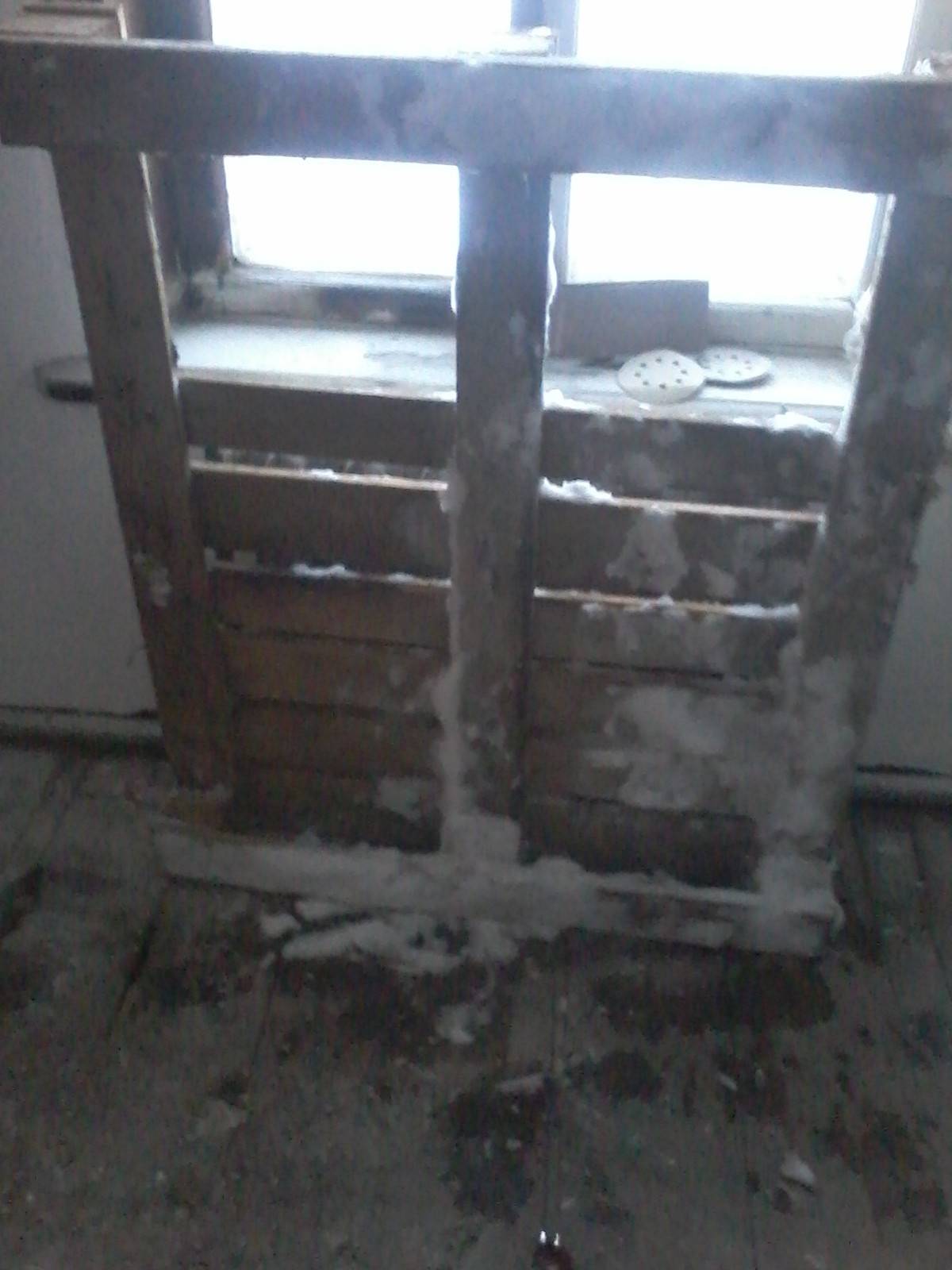

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

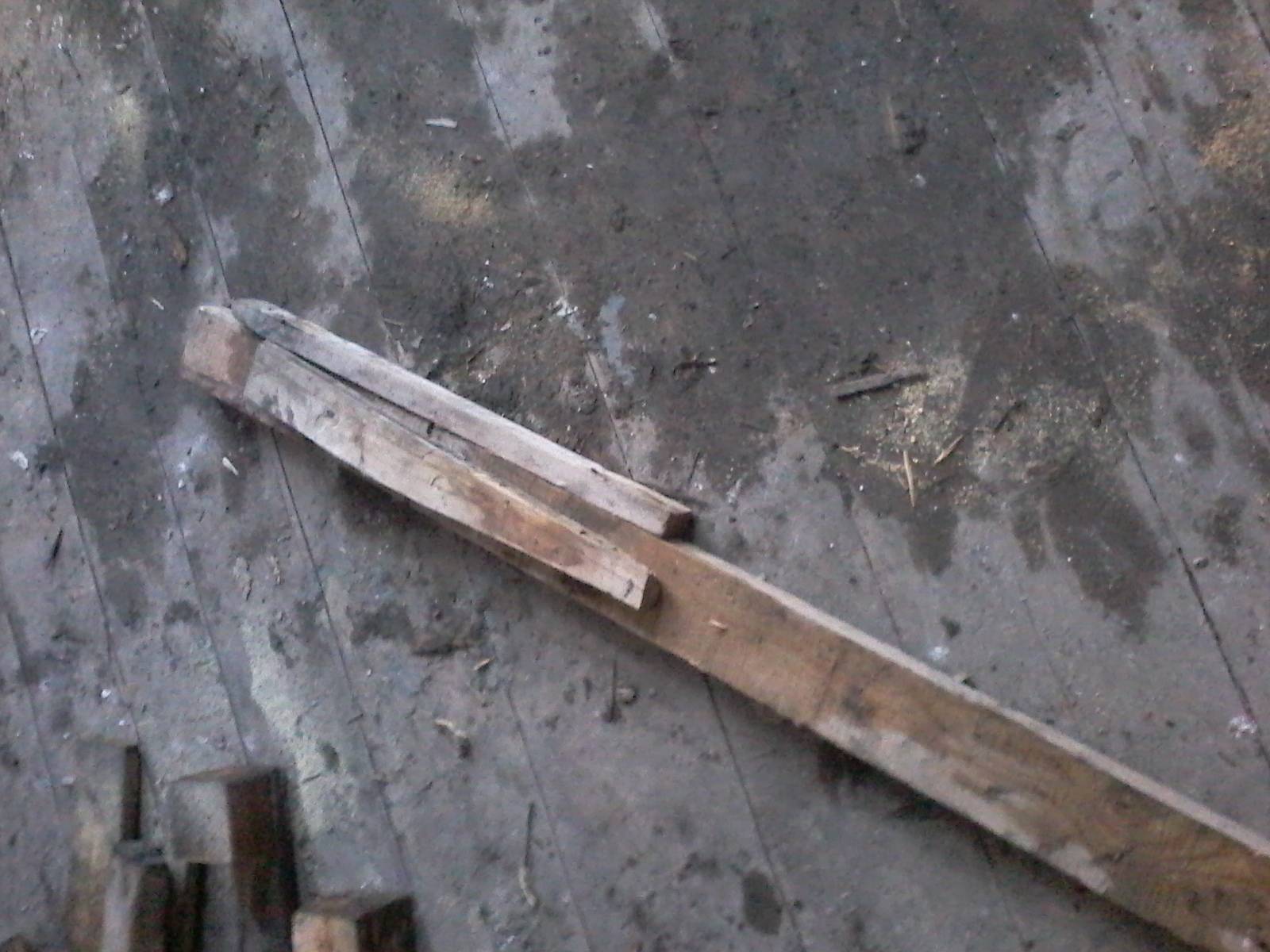

Подготовка дополнительных стоек

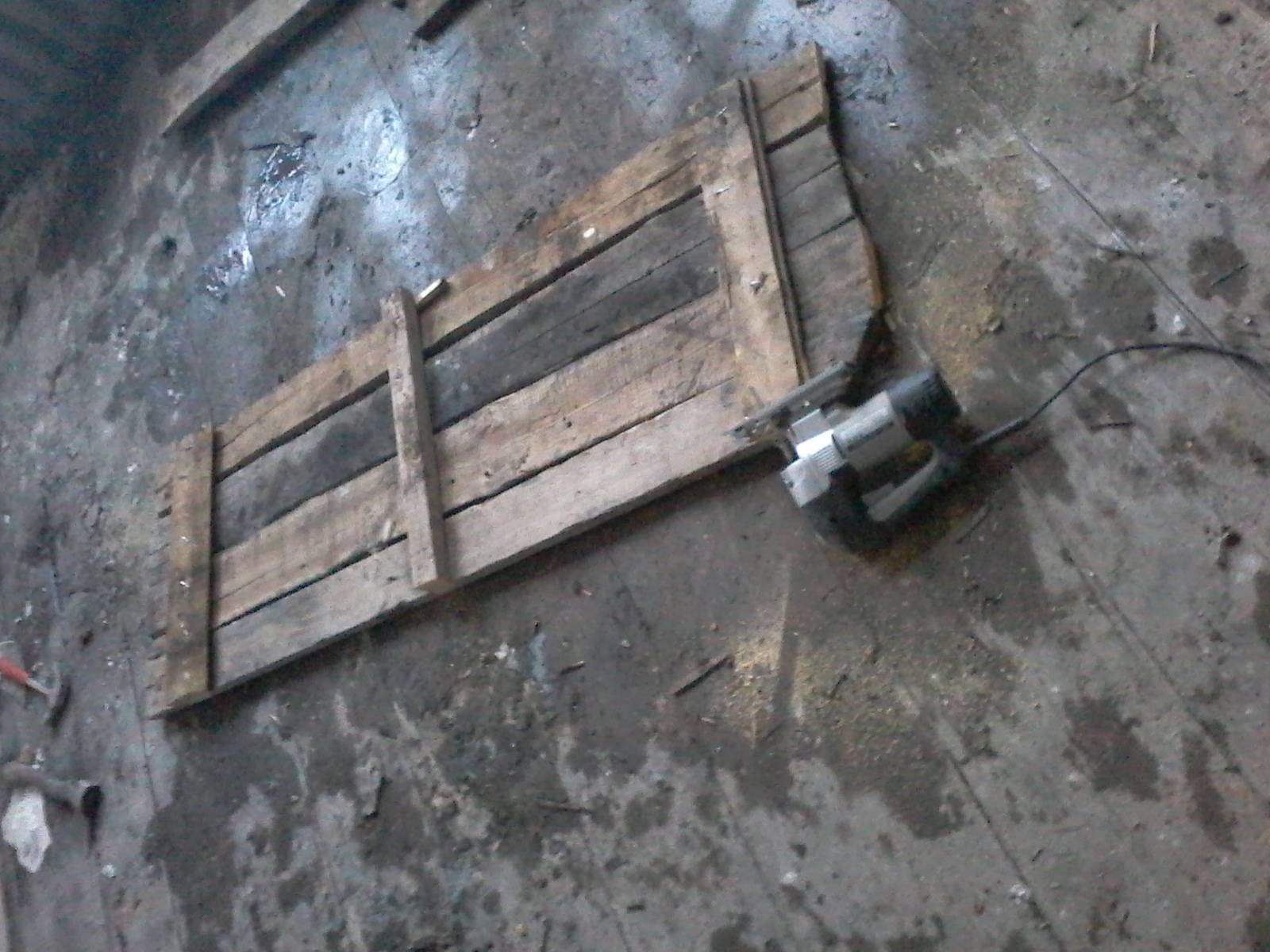

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Последовательность сборки водяного уровня

Приступим к изготовлению водяного уровня своими руками. Процесс состоит из следующих этапов:

  • На концы прозрачного шланга нанизываем канюли шприцов. Для надежной фиксации концы залепляем предварительно размятым герметиком. Делать надо аккуратно. Правильно подобранный герметик надежно закрепит соединения между шприцом и шлангом.
  • Ведро с водой или жидкостью ставим на возвышенную поверхность. Один конец шланга вместе со шприцом со снятым поршнем опускаем в ведро, второй конец со шприцом и поршнем находящемся в крайнем нижнем положении опускаем в ведро максимально ниже первого ведра.
  • Шприцом, на нижнем конце шланга, засасываем жидкость внутрь шланга. До тех пор пока поршень не выйдет из шприца. Далее жидкость самотеком побежит в нижнее ведро. Таким образом заполним всю систему жидкостью без пузырьков.
  • Выравниваем уровень жидкости таким образом, чтобы шприцы были заполнены наполовину.
  • Закрываем шприцы пробками или поршнем от шприца с отрезанным наполовину штоком.

На видеоролике показан процесс заправки водяного уровня. Главное, чтобы в трубке не осталось ни одного пузырька воздуха.

Вернуться к содержанию

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
