Монтаж фундамента на винтовых сваях: Понятие и Разновидности

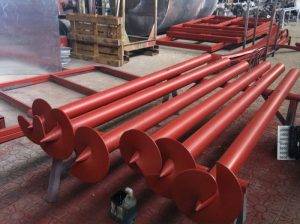

Понятие винтовой сваи

На боковые поверхности погруженного в почву фундамента действует сила морозного пучения. Эта  сила очень большая.

Так, к примеру, сила выталкивания пучинистого грунта на забивную жб сваю сечением 200*200 мм  составляет до девяти тонн. Вес малоэтажного здания не сможет компенсировать эти силы. Были случаи, когда происходило повреждение столба буронабивной сваи и отрывание ее от пятки.

Свая, имеющая диаметр в 108 мм, обладает маленькой поверхностью с боков и земля к  металлическому столбу не так намерзает, как к железо-бетонному. Поэтому сваи являются наиболее устойчивыми при воздействии пучения почвы. Лопастями обеспечивается надежная опора для  легких строений.

Реальная цена свайно-винтового фундамента

Чтобы ответить на данный вопрос, в первую очередь, необходимо привести факторы, которые влияют на общую стоимость сооружения:

диаметр ствола, параметры лопастей. Большой популярностью пользуются однолопастные сваи, т.к. являются наиболее дешёвым вариантом. Диаметр таких опор достигает 133 мм, а диаметр лопасти 350 мм;
несущая способность

Это главная характеристика, на которую следует обращать внимание при выборе любого фундамента. Несущая способность зависит от длины стержня

По стандарту этот показатель у свай варьируется в пределах от 1,65 до 9 метров;
оголовок. На сваю в обязательном порядке монтируется оголовок, являющийся основанием здания. Этот элемент формирует обвязку;
доставка до места. Это дополнительная услуга, без которой вряд ли получится обойтись;
способ монтажа. Сваи можно устанавливать либо вручную, либо механизированным способом. Первый метод дешёвый (бесплатный), но долгий, а второй требует дополнительных финансовых затрат, но зато выполняется в кратчайшие сроки;
разработка проекта. Не все люди самостоятельно разрабатывают проект сооружения. Некоторые обращаются за помощью к квалифицированным специалистам, чтобы не допустить ошибок. Это не бесплатная услуга;
длина опоры. Этот параметр также отражается на финальной стоимости работ по возведению фундамента. Длинные сваи ввинчиваются с применением специальной техники, а короткие столбы можно закрутить вручную;
количество свай. Чем больше опор, тем соответственно выше стоимость фундамента. Здесь всё зависит от площади возводимого строения;
расходные материалы. Это дополнительные элементы, которые понадобятся для возведения конструкции. К примеру, цемент, песок, арматура, шпильки, брус и т.д.

Итак, реальную цену свайно-винтового фундамента можно узнать из конкретных примеров. Для понимания не помешает подробно разобрать следующую ситуацию, подсчитывая максимально возможную стоимость:

Для дома площадью 6 квадратных метров понадобится 9 свай. Расчёт выполнен с учетом применения промежуточных опор.

Монтаж фундамента на сваях на небольшой площади в осенний период года

В сложившейся ситуации собственнику частного дома потребуется приобрести 9 свай. Стоимость одной опоры варьируется в пределах от 650 до 1100 рублей в зависимости от магазина и параметров столбов. Предположим, что человеку не хочется самостоятельно устанавливать сваи, и он готов заплатить за их монтаж. Приплюсовываем к этой цене стоимость работ бригады примерно 2500 рублей.

Считая по максимуму, подведём итоги: 9 свай обойдутся владельцу дома в 9900 рублей. Общая стоимость фундамента вместе с работами по его монтажу составит 12400 рублей. При условии, что рассматривался небольшой по площади участок земли.

Цены на свайно-винтовой фундамент

Стоимость фундамента на винтовых сваях складывается из стоимости самих свай их характеристик и количества, а также из стоимости монтажа. Здесь мы приведем примерный прайс-лист цен свайно-винтового фундамента из разных типоразмеров свай и цен фундамента «под ключ».

Наименование	Длина сваи	Толщина стенки	Диаметр лопасти	Цена оголовка	Стоимость монтажа	Стоимость«под ключ»
СВС-89 1650 мм	1650 мм	3.5 мм	250 мм	300 ₽	890 ₽	2780 ₽
СВС-89 1800 мм	1800 мм	3.5 мм	250 мм	300 ₽	890 ₽	2840 ₽
СВС-89 2000 мм	2000 мм	3.5 мм	250 мм	300 ₽	890 ₽	3180 ₽
СВС-89 2500 мм	2500 мм	3.5 мм	250 мм	300 ₽	940 ₽	3690 ₽
СВС-89 3000 мм	3000 мм	3.5 мм	250 мм	300 ₽	1090 ₽	3980 ₽
СВС-89 3500 мм	3500 мм	3.5 мм	250 мм	300 ₽	1190 ₽	4480 ₽
СВС-89 4000 мм	4000 мм	3.5 мм	250 мм	300 ₽	1290 ₽	4980 ₽
СВС-89 4500 мм	4500 мм	3.5 мм	250 мм	300 ₽	1390 ₽	5280 ₽
СВС-89 5000 мм	5000 мм	3.5 мм	250 мм	300 ₽	1490 ₽	5780 ₽
СВС-89 5500 мм	5500 мм	3.5 мм	250 мм	300 ₽	1590 ₽	6280 ₽
СВС-89 6000 мм	6000 мм	3.5 мм	250 мм	300 ₽	1690 ₽	6880 ₽
СВС-89 6500 мм	6500 мм	3.5 мм	250 мм	300 ₽	1790 ₽	7580 ₽
СВС-89 7000 мм	7000 мм	3.5 мм	250 мм	300 ₽	1890 ₽	8180 ₽
СВС-89 7500 мм	7500 мм	3.5 мм	250 мм	300 ₽	1990 ₽	8480 ₽
СВС-89 8000 мм	8000 мм	3.5 мм	250 мм	300 ₽	2090 ₽	8980 ₽
СВС-89 8500 мм	8500 мм	3.5 мм	250 мм	300 ₽	2090 ₽	9180 ₽
СВС-89 9000 мм	9000 мм	3.5 мм	250 мм	300 ₽	2190 ₽	9480 ₽

Примерные цены винтовых свай 89 диаметра

Наименование	Длина сваи	Толщина стенки	Диаметр лопасти	Цена оголовка	Стоимость монтажа	Стоимость«под ключ»
СВС-108 1650 мм	1650 мм	3.5 мм	300 мм	350 ₽	940 ₽	2980 ₽
СВС-108 1800 мм	1800 мм	3.5 мм	300 мм	350 ₽	950 ₽	3050 ₽
СВС-108 2000 мм	2000 мм	3.5 мм	300 мм	350 ₽	950 ₽	3590 ₽
СВС-108 2400 мм	2400 мм	3.5 мм	300 мм	350 ₽	1050 ₽	3990 ₽
СВС-108 3000 мм	3000 мм	3.5 мм	300 мм	350 ₽	1190 ₽	4530 ₽
СВС-108 3500 мм	3500 мм	3.5 мм	300 мм	350 ₽	1350 ₽	4990 ₽
СВС-108 4000 мм	4000 мм	3.5 мм	300 мм	350 ₽	1390 ₽	5730 ₽
СВС-108 4500 мм	4500 мм	3.5 мм	300 мм	350 ₽	1490 ₽	6430 ₽
СВС-108 5000 мм	5000 мм	3.5 мм	300 мм	350 ₽	1590 ₽	6930 ₽
СВС-108 5500 мм	5500 мм	3.5 мм	300 мм	350 ₽	1690 ₽	7530 ₽
СВС-108 6000 мм	6000 мм	3.5 мм	300 мм	350 ₽	1790 ₽	8130 ₽
СВС-108 6500 мм	6500 мм	3.5 мм	300 мм	350 ₽	1890 ₽	8730 ₽
СВС-108 7000 мм	7000 мм	3.5 мм	300 мм	350 ₽	1990 ₽	9330 ₽
СВС-108 7500 мм	7500 мм	3.5 мм	300 мм	350 ₽	2090 ₽	9830 ₽
СВС-108 8000 мм	8000 мм	3.5 мм	300 мм	350 ₽	2190 ₽	9990 ₽
СВС-108 8500 мм	8500 мм	3.5 мм	300 мм	350 ₽	2290 ₽	10230 ₽
СВС-108 9000 мм	9000 мм	3.5 мм	300 мм	350 ₽	2390 ₽	10430 ₽
СВС-108 1650 мм	1650 мм	4 мм	300 мм	350 ₽	850 ₽	3190 ₽
СВС-108 1800 мм	1800 мм	4 мм	300 мм	350 ₽	915 ₽	3315 ₽
СВС-108 2000 мм	2000 мм	4 мм	300 мм	350 ₽	950 ₽	3790 ₽
СВС-108 2400 мм	2400 мм	4 мм	300 мм	350 ₽	1050 ₽	4390 ₽
СВС-108 3000 мм	3000 мм	4 мм	300 мм	350 ₽	1190 ₽	4990 ₽
СВС-108 3500 мм	3500 мм	4 мм	300 мм	350 ₽	1250 ₽	5590 ₽
СВС-108 4000 мм	4000 мм	4 мм	300 мм	350 ₽	1390 ₽	5990 ₽
СВС-108 4500 мм	4500 мм	4 мм	300 мм	350 ₽	1450 ₽	6390 ₽
СВС-108 5000 мм	5000 мм	4 мм	300 мм	350 ₽	1550 ₽	6790 ₽
СВС-108 5500 мм	5500 мм	4 мм	300 мм	350 ₽	1650 ₽	7490 ₽
СВС-108 6000 мм	6000 мм	4 мм	300 мм	350 ₽	1750 ₽	7990 ₽
СВС-108 6500 мм	6500 мм	4 мм	300 мм	350 ₽	1850 ₽	8690 ₽
СВС-108 7000 мм	7000 мм	4 мм	300 мм	350 ₽	1950 ₽	9290 ₽
СВС-108 7500 мм	7500 мм	4 мм	300 мм	350 ₽	2050 ₽	9990 ₽
СВС-108 8000 мм	8000 мм	4 мм	300 мм	350 ₽	1890 ₽	10490 ₽
СВС-108 8500 мм	8500 мм	4 мм	300 мм	350 ₽	2250 ₽	10990 ₽
СВС-108 9000 мм	9000 мм	4 мм	300 мм	350 ₽	2350 ₽	11190 ₽

Примерные цены винтовых свай 108 диаметра

Наименование	Длина сваи	Толщина стенки	Диаметр лопасти	Цена оголовка	Стоимость монтажа	Стоимость«под ключ»
СВС-133 1650 мм	1650 мм	4 мм	350 мм	390 ₽	1150 ₽	4130 ₽
СВС-133 1800 мм	1800 мм	4 мм	350 мм	390 ₽	1190 ₽	4230 ₽
СВС-133 2000 мм	2000 мм	4 мм	350 мм	390 ₽	1250 ₽	4630 ₽
СВС-133 2500 мм	2500 мм	4 мм	350 мм	390 ₽	1290 ₽	5370 ₽
СВС-133 3000 мм	3000 мм	4 мм	350 мм	390 ₽	1350 ₽	6330 ₽
СВС-133 3500 мм	3500 мм	4 мм	350 мм	390 ₽	1390 ₽	6770 ₽
СВС-133 4000 мм	4000 мм	4 мм	350 мм	390 ₽	1490 ₽	7470 ₽
СВС-133 4500 мм	4500 мм	4 мм	350 мм	390 ₽	1590 ₽	8570 ₽
СВС-133 5000 мм	5000 мм	4 мм	350 мм	390 ₽	1740 ₽	9620 ₽
СВС-133 5500 мм	5500 мм	4 мм	350 мм	390 ₽	1790 ₽	10570 ₽
СВС-133 6000 мм	6000 мм	4 мм	350 мм	390 ₽	1940 ₽	11720 ₽
СВС-133 6500 мм	6500 мм	4 мм	350 мм	390 ₽	2050 ₽	12430 ₽
СВС-133 7000 мм	7000 мм	4 мм	350 мм	390 ₽	2150 ₽	12830 ₽
СВС-133 7500 мм	7500 мм	4 мм	350 мм	390 ₽	2250 ₽	13090 ₽
СВС-133 8000 мм	8000 мм	4 мм	350 мм	390 ₽	2310 ₽	13290 ₽
СВС-133 8500 мм	8500 мм	4 мм	350 мм	390 ₽	2350 ₽	13430 ₽
СВС-133 9000 мм	9000 мм	4 мм	350 мм	390 ₽	2540 ₽	13820 ₽

Примерные цены винтовых свай 133 диаметра

Разновидности винтовых свай

Существуют 4 распространенные формы свайных столбов:

1. Однолопостная. Применяетсяпри устройстве основания на нормальных грунтах для легких  строений и каркасно-щитовых домовладений;
2. Многолопастная. Фундаментына таких сваях используются для одноэтажных пенобетонных  строений ;
3. Узколопастныесваи, имеющие узкие лопасти. Используются на каменистой местности для  строения легких зданий;
4. Сваи, изготовленныедля вечномерзлых почв. Применяются в тех же сферах, что и  узколопастные.

Выделяются следующие виды свай в зависимости от изготовления наконечников: сварные и  литые. В сварных наконечники приваривают к столбу. Этот  метод, благодаря простоте, используется как на крупных заводах, так и на мелких производствах, что не может не влиять на их разнокачественность.Применяются на низко плотных почвах — глинистых, суглинистых, супесях.

Создание литых заключается в заливке цельной конструкции. Их качество на порядок выше сварных.Стандартный размер лопасти сваи для индивидуальных жилых построек 30 см. Сталь для  формирования лопастей может быть толщиной до одного сантиметра. Стержень конструкции  выполняется из стальных столбов с толщиной стенки не  меньше 0,4см, и диаметром от 5 до15 см. Литые сваи отличаются от сварных точностью размещения стержня при ввинчивании. Они не  имеют особенности перекашиваться в процессе заглубления, а при стычке с препятствием их  наконечник не повреждается.

Предпочтительнее сваи с оцинкованными наконечниками, благодаря которому они не  подвержены коррозийным образованиям от влияния подземных вод. По сроку эксплуатации они  превышают сваи из черного  металла, обработанные антикоррозионными средствами.

Любые сваи после непосредственной установки обустраиваются стальными наголовниками, которые используются как опорная площадка для расположения обвязки основания.

Что нужно знать до начала работ:

1. полную нагрузку, создаваемую весом дома. В расчет берется статическая нагрузка и запас в 15-20% на динамическую нагрузку и неучтенные нагрузки, которые могут возникнуть в дальнейшем. Например, вследствие решения построить мансарду над домом;
2. особенности грунта. Для определения его несущей способности целесообразно заказать дополнительное исследование;
3. место размещения грунтовых вод;
4. шаг установки свай. Этот параметр определяется в процессе расчетов на основании вышеперечисленных. Стандартным считается шаг в 2,5-3 м. для свайного ленточного фундамента. Помимо внешних несущих стен сваи располагаются также под внутренними несущими стенами, в местах пересечения несущих стен (внешних и внутренних), по углам и в местах установки «тяжелых» элементов конструкции, колонн, камина и т.п.

Применение фундамента на винтовых сваях

Свайно-винтовой фундамент (СВФ) нетребователен к характеристикам грунта и особенностям ландшафта. Он идеально подходит для установки на местности, где плотные несущие грунтовые слои находятся гораздо ниже отметки поверхности.

Также винтовые сваи выбираются при строительстве зданий на:

• склонах;
• сильно обводненных почвах;
• торфяных грунтах;
• местности, постоянно заливаемой паводком;
• пучинистых почвах;
• подвижных и плавающих грунтах.

Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании

Свайные основания сооружаются даже вблизи пролегания разнообразных инфраструктурных коммуникаций и возле деревьев с густой корневой системой, поскольку они не являются преградой для их установки.

Особенности проектирования свайного фундамента

Очень важно при выборе свайного фундамента уделить внимание его проектировке, для того чтобы возвести долговечный и прочный фундамент, на котором будет стоять любое строение. Для этого нужно составить подробный проект свайного фундамента, в котором будут учитываться следующие моменты:

• Структура грунта.
• Тип свайного фундамента.
• План строительной площадки, на котором указаны все строения.
• План строения надземного сооружения, то есть количество этажей, использование материалов и другие особенности.
• Характеристики конструкций, которые располагаются возле площадки для строительства для определения возможной усадки.
• Чертеж подземной части строительного участка, то есть глубина свай, подземные коммуникации.
• Расчет нагрузки на поверхность пола в различных ситуациях.

Все эти данные необходимо учитывать при проектировке свайного фундамента, в противном случае возведенное строение простоит не долго.

В заключение хочется отметить, что свайный фундамент является многофункциональным и долговечным основанием для любого строения, даже не смотря на все его преимущества и недостатки. Однако чтобы получить высокую прочность и долговечность, конструкция фундамента должна быть выполнена по всем технологиям и желательно при помощи опытных специалистов.

Монтаж ростверка

Применение столбчато-ростверкового фундамента допускает, чтобы ростверк был смонтирован как из монолитного, так и из сборного железобетона. Часто можно услышать разнообразные мнения по поводу того, на каком расстоянии от земли должен непосредственно находиться ростверк. Но глубина его заложения определяется несколькими параметрами. Например, недопустимо монтировать ростверк впритык с уровнем земли, когда на участках преобладаю рыхлые и пучинистые грунты.

Вторым этапом изготавливают металлический каркас, который закладывается в форму и приваривается к концам оставленной арматуры самих опор. Далее заливают раствор, удаляя из него воздух. Когда раствор полностью затвердеет, опалубку снимают, вместе со слоем песка. В результате столбчато-ростверковый фундамент, который может прослужить много десятков лет полностью готов. Самое главное соблюдать все расчеты и требования, особенно когда ведутся изыскания грунтов на участке под постройку.

Виды свайных оснований

Полевое расположение опор подходит для частного строительства

Фундаменты и опорные конструкции свайного типа подразделаются на следующие типы:

1. Одиночные. Предназначены для передачи в грунт небольших нагрузок от конструкций с минимальной площадью либо в качестве дополнительной конструкции при наличии фундамента под основное здание, например, когда свая используется в качестве колонны для навеса крыльца, примыкающего к крупному зданию. Отличаются простой технологией монтажа, выполнение которой можно доверить даже неспециалисту.
2. Ленточные. Представляют собой равномерно распределённые по периметру здания опоры с фиксированным расстоянием друг от друга. Применяются в строительстве каркасных зданий или лёгких построек с минимальными нагрузками на единицу площади. Являются достаточно экономным вариантом и весьма надёжным при соблюдении грамотного распределения веса объекта.
3. Кустовые. Представляют конструкцию с равномерным распределением опор вдоль периметра здания, но при этом нагрузка на единицу площади распределяется одновременно между двумя опорами. Например, выполнение строительства колонны может осуществляться на двух опорах, расположенных под ней. Таким образом, достигается повышение максимальной нагрузки, увеличение прочности и надёжности объекта. Поэтому применение таких фундаментов ориентировано на возведение сложных конструкций или зданий с повышенными нагрузками на единицу площади.
4. Полевые. Сваи располагаются равномерно по всей площади здания с фиксированным интервалом. В таком случае опоры воспринимают меньшие нагрузки, соответственно, можно возводить на них здание с количеством этажей более одного. Объект будет максимально защищён от выталкивающих и смещающих сил.

Подходящие виды свайных фундаментов подбираются проектировщиками на основании проведённых инженерных изысканий, климатических особенностей местности, ровности участка и технических параметров возводимого объекта.

Рекомендуем посмотреть видео, подробно рассказывающее о плюсах и минусах оснований на опорах.

Расценки

Построить фундамент на буронабивных столбах можно своими руками, что позволяет существенно сэкономить. Однако ошибки при реализации технологии непременно скажутся на надежности силовой конструкции и долговечности самого сооружения. Не имея опыта в фундаментных работах, а также в проектировании подобных сооружений, стоит доверить работу профессионалам.

Также необходимо учитывать, что своими руками удобно закладывать опорные элементы диаметром до 300 мм и глубиной до 1,5–2 м, что обусловлено возможностями ручного бура и простейшими установками для устройства шурфов.

Среднерыночные цены на работу подрядчиков представлены в таблице ниже:

Диаметр сваи, мм	Стоимость работ, руб./м
150	1980
180	2150
200	2230
220	2400
250	2450
300	2300
320	3220
350	3450
400	3700
426	3900
450	3950
500	4210
530	4375
550	4450
600	5280
620	5450
800	6435
1000	7410
1200	9550

Стоимость закладки буронабивных свай будет определяться объемом и сложностью работ, а также особенностями технологических процессов (закладные или извлекаемые обсадные трубы, расширенная пята или одинаковое сечение по всей длине сваи и т.д.).

Дополнительная информация о возведении основания на буронабивных сваях

Примеры проектирования

В качестве исходного слоя для расчета берем шестой горизонт, представляющий собой слой из песчаных частиц среднего размера и плотности. Нижнюю часть свайного изделия помещают в слой почвы на глубину l_нп ˃ 1 м или равную этой величине.

Верх ростверков под любые строения находится на границе планировочной отметки. Высоту ростверка определяют, исходя из условия максимальной надежности колонны и максимальной продавливающей нагрузки на ростверк:

H_p = h_cm + h_н

где h_cm – глубина стакана; h_н – расстояние от нижней части стакана до основания ростверка.

Изучив справочные данные, берем нормативную высоту H_p = 1,35 м..

На рисунке расстояние между основанием ростверка и верхней частью опорного слоя l= 7,25 м.

Инженерно-геологические характеристики (нестабильные почвы вокруг свайного ствола) требуют тщательной заделки свайного изделия в ростверке. Берем l_p = 0,40 м. Необходимая длина забивной сваи выходит: L_mp = l+ l_p + l_нс = 7,25 + 1,00 + 0,40 = 8,65 м.

Параметры проектирования свайных фундаментов

Если необходимо выяснить длину свайных изделий забивного типа с сечением 30х30 см для возведения ленточного фундамента свайного типа с цоколем, делают следующее. Нагрузки прилагаются по центру. Геологические особенности участка изображены на рисунке. Уровень пола цоколя берут на 80 см ниже уровня планировки.

В качестве основы под свайный фундамент принимают 6-й почвенный слой с песчаными частицами средней крупности и плотности. В этот слой свайное изделие погружают не меньше чем на 1 м.

Верх ростверка, который имеет толщину 0,4 м на уровне цоколя, вычисляем расстояние между основанием ростверка и верхней границей шестого слоя, составляющее 7,5 м (по рисунку).

Согласно законам приложения нагрузок выбираем свободное связывание свайных изделий в ростверке, которые заделывают на глубину 10 см. Поэтому расчетная длина сваи равна:

L_mp = l + l_p + l_нр = 7,5 + 1.00 + 0,10 = 8,60 м

Устраиваемые с выемкой грунта

Сюда относятся

Буровые

Железобетонные сваи, устраиваемые в грунте путем установки готовых железобетонных элементов в пробуренные скважины или заполнением скважин бетонной смесью. В малоэтажном частном строительстве — это самый распространенный вид свай.

В свою очередь буровые сваи

по способу устройства

подразделяют на

Буронабивные сплошного сечения

Для устройства таких свай бурятся скважины. Стенки скважин не крепятся, если скважины пробурены в пылевато-глинистых грунтах выше уровня грунтовых вод. При бурении скважин ниже уровня грунтовых вод в любых грунтах стенки скважин закрепляются глинистым раствором или инвентарными обсадными трубами, извлекаемыми после устройства скважин. Затем скважины заполняются бетонной смесью. На конце свай может быть уширение.

Буронабивные с камуфлетной пятой

После бурения на дне скважины производится взрыв, приводящий к образованию камуфлетной пяты. В результате увеличивается площадь основания будущей сваи, а также уплотняется грунт в области взрыва. Все это приводит к значительному повышению несущей способности грунта. Затем скважины заполняются бетонной смесью.

Буроопускные с камуфлетной пятой

Отличие буроопускных свай с камуфлетной пятой от буронабивных в том, что после взрыва в скважину опускаются готовые железобетонные сваи, а не бетонная смесь.

Буроинъекционные

Сваи малого диаметра (15-25 см) устаиваются нагнетанием (инъекцией) в пробуренные скважины мелкозернистой бетонной смеси или цементно-песчаного раствора.

В последнее время буроинъекционные сваи получили большое распространение в малоэтажном частном строительстве. Их еще называют микросваями.

Буроопускные сваи-столбы диаметром или со сторонами ≥ 80 см

После бурения в скважины укладывается омоноличивающий цементно-песчаный раствор. Затем в скважину опускаются призматические или цилиндрические элементы сплошного сечения

Вибропогружные

Железобетонные сваи-оболочки, погружаемые в грунт с выемкой грунта и полностью или частично заполняемые бетонной смесью.

При устройстве свай без выемки грунта или с частичной выемкой физические свойства основания в результате уплотнения могут значительно изменяться. При устройстве свай с выемкой грунта физические свойства основания как правило изменяются не значительно и это тоже необходимо учитывать при расчете свай и оснований под сваями.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

1. Разметка участка.
2. Погружение и выравнивание свай.
3. Заливка бетоном.
4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

• Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
• Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

• Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
• Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

• Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

  Фото 13. Свайное основание с железобетонным ростверком

• Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

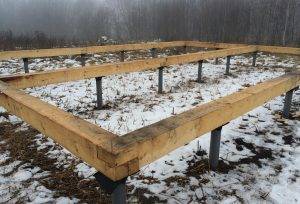

  Фото 14. Свайный фундамент с обвязкой из деревянных балок

• Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

  Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино

Для чего нужен фундамент

Главная задача фундаментной основы для любого сооружения, это его укрепление и прочность. Дело в том, что участки для строительства не всегда имеют геологическую устойчивость, поэтому требуется делать основу, которая позволит удерживать все сооружение не давая ему разрушиться. Основываясь такими критериями в строительстве применяются свайные фундаменты, которые гарантируют надежность, а именно устойчивость сооружения независимо от геологической нестабильности грунта.

Как определяется необходимость применения свайного фундамента

Изначально нужно отметить, что свайный фундамент требуется на участках, которые имеют неустойчивую форму, к примеру, песчаный, глинистый грунт или галечную основу. Но следует сказать, что применение свайного фундамента должно в непременном порядке базироваться исключительно на основе таких аспектов

• инженерно-геологических и гидрогеологических исследований;
• изучения климатических условий местности, где будет производиться строительство;
• особенности проектируемого здания или сооружения;
• местного опытного строительства.

Также главным параметром считается и такой показатель, как наличие грунтовых вод. Ведь сваи, используемые для фундамента изготавливаются из металла, а соответственно наличие влажной среды может привести к их коррозии. Данное положение регламентировано требованиями СНиП II-28-73 «Защита строительных конструкций от коррозии». Также в учет должны приниматься и другие особенности участка, где планируется строительство. К примеру, имеются регионы, где грунт находится постоянно в мерзлом состоянии, поэтому целесообразным будет использование свайного фундамента, но необходимо в данной ситуации придерживаться требований СНиП II-18-76 «Основания и фундаменты зданий и сооружений на вечномерзлых грунтах». То есть требуется непременно изучить руководство по проектированию свайных фундаментов.

Составление проекта свайного фундамента

После того, как были произведены все необходимые исследования, обозначено проектирование и устройство свайных фундаментов, то следующим этапом должно быть составление проекта. Он основывается на таких исходных данных:

• отчетность о произведенных инженерно-геологических исследованиях;
• генеральный план в масштабе 1:2000 или 1:5000;
• физико-механические характеристики исследуемого грунта;
• гидрогеологические условия площадки для строительства;
• лабораторные данные относительно химического состава грунтовых вод;
• сведения об сейсмологических проявлениях;
• результаты, полученные на основе пробного забивания свай;
• проект планировки строительной площадки;

• наличие подвального помещения или цокольного основания;
• данные о предполагаемых нагрузках на фундамент;
• расположение водопроводной системы, канализации, а также электрических кабелей;
• характеристики фундамента, где будет устанавливаться оборудование или возможные углубления.

На основе обрабатываемых данных, если строительство сооружения начинается, и какие-то параметры требуют корректировки, то их непременно нужно внести своевременно. Таким образом можно избежать в дальнейшем дефектов, которые могут возникнуть из-за недобросовестно выполненных работ. Также следует отметить, что анализ обозначенных данных позволит определить, какой должна быть укладка свайного фундамента. Ведь существует такие варианты установки свай:

1. Сплошное свайное поле – применяется в том случае, когда возводимое сооружение будет оказывать на грунт большую нагрузку.
2. Свайная лента – используется для поддержки несущих стен.
3. Свайный куст – обозначенная разновидность свайного фундамента допускается применять, когда здание или сооружение будет тяжеловесом. В данном случае предусматривается использование 3-х свай в одном основании.
4. Одиночные сваи – предназначаются для установки, как основа для поддержки одиночных опор.

Что такое свайный фундамент?

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт. Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома. В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

Схема одного из видов с подземным ростверком

Железобетонный ростверковый вариант по внешнему виду и общей конструкции – прямой аналог ленточного фундамента. Только лента здесь меньших размеров и лежит не в грунте, а на сваях. Это отлично защищает ростверк от влаги и пучения. Причем вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор. Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

Начальный этап проектирования свайных фундаментов

Перед тем как обращаться в архитектурную фирму или при достаточных инженерных знаниях пытаться спроектировать свайное основание самостоятельно, следует оценить особенности участка для строительства, продумать план строения и подобрать необходимые материалы. На сегодняшний день вы сможете выбирать из забивных, железобетонных, набивных, винтовых, буровых, висячих свай или свай-стоек.

Обсуждение плана постройки.

В зависимости от веса строения, его дизайна и числа свай владелец дома сможет установить:

• одиночные сваи;
• «кусты» из свайных изделий;
• поле из свайных изделий;
• ленточный фундамент на сваях.

Классификация свай по различным критериям

Сваи, изготовленные на заводе, более предпочтительны, чем сделанные самостоятельно

Классификация свай для всех типов свайных фундаментов выполняется по следующим признакам:

1. По способу взаимодействия со слоями грунта: висячего типа или сваи-стойки.
2. По методу заглубления опоры: забивные, сваи-оболочки, набивные, буровые, винтовые.
3. По материалу сваи: деревянные, металлические, железобетонные или бетонные.
4. По условиям изготовления: заводские и изготавливаемые непосредственно на месте.
5. По виду поперечного сечения: пирамидальные, трапецеидальные, ромбовидные.

Посмотрите видео, подробно рассказывающее о всех существующих типах свайных опор.

https://youtube.com/watch?v=lwqyOqDHOIs
