Устройство и принцип работы печи Булерьян: особенности конструкции, схема

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

Полнотелый красный кирпич – 107 шт;
Поддувальную дверку – 1 шт;
Колосниковую решетку – 1 шт;
Одноконфорочную чугунную плиту – 1 шт;
Топочную дверку – 1 шт;
Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51 10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Читать далее: 6 лучших витамин для беременных

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Преимущества и недостатки

Печь работает на дровах. Поэтому при выборе вариантов доступного отопления необходимо учесть стоимость этого вида топлива в данной местности. Обычно в больших городах дрова стоят дорого и эксплуатация подобных систем отопления не будет дешёвой. Если же речь идёт о тех местах, где есть достаточно дешёвые дрова, то Булерьян будет здесь хорошим выбором.

При работе, такая система отопления использует конвекцию и теплообмен, которые происходят посредством циклического обращения водяного пара, это приводит к тому, что прогрев осуществляется очень эффективно.

Достоинства:

С учётом того, что циркуляция водяного пара в этой отопительной системе происходит очень динамично, прогрев помещения происходит не только достаточно быстро, но и равномерно.

Особенности конструкции таковы, что с её помощью можно отапливать не только одноэтажный частный дом, но и двухэтажный дом с такой же эффективностью.

В процессе работы котёл не накаливается, а это обеспечивает отсутствие выгорание кислорода в том помещении, где он находится.

Здесь реализовано двухкамерное сгорание. Продукты неполного сгорания дров попадают во вторичную камеру и догорают там дотла. Это не только повышает эффективность использования топлива, но и сводит к минимуму образование твёрдых продуктов сгорания.

Дверка закрывается герметично, что исключает возможность образования искр при горении и гарантирует безопасность от возгорания в месте установки.

Лёгкость процесса установки

Основное условие для этого состоит в том, чтобы расстояние до ближайшей стены не было менее, чем полметра.

Важной особенностью такой системы отопления является то, что для её работы нет необходимости в подводке каких-либо внешних коммуникаций. Недостатки:

Недостатки:

Затраты на покупку топлива могут быть достаточно велики.
При использовании некоторых видов дров может происходить засорение трубы дымохода.
Для эффективного использования этой системой отопления нужно научиться использовать такой режим работы, при котором происходит медленное горение (тление) топлива. Это необходимо в тех случаях, когда печь должна гореть автономно (например, в ночное время).
Без использования специальной незамерзающей жидкости нельзя гарантировать, что во время сильных морозов не промёрзнет система отопления.
Установка этой системы отопления является достаточно сложным и затратным делом.

Разновидности с фото

«Булерьян» является брендом компании из Германии. Производитель изготавливает усовершенствованные буржуйки, которые быстро нагревают помещения. Такие печи называют буллером.

Бренеран

«Бренеран» — это агрегат схожей конструкции. Их производят отечественные изготовители, которые получили лицензию. Печь была разработана профессором Бутаковым, который жил в России

Она имеет схожий принцип действия, но есть и определенные отличия, на которые стоит обратить внимание:

теплообменники слегка утоплены в корпус;
конструкция имеет форму куба, а не цилиндра;
в процессе эксплуатации задействуется зольник, колосниковая решетка;
платформа полностью плоская, располагается вверху для разогрева пищи.

Многие люди для сохранения тепла применяют приспособления для аккумуляции тепла. Они монтируются на конвекционные трубы.

Внешний вид буллера

Отопление «Булерьяном» нескольких комнат

Эти агрегаты длительного горения также используют для обогрева нескольких помещений. Для этого нет необходимости переделывать или модернизировать котел «Булерьян».

Можно собрать в единую конструкцию воздуховоды и тепловую камеру. Созданная таким способом система воздушного теплоснабжения не менее эффективна по сравнению с водяной, а затраты на ее обустройство меньше в несколько раз.

Для сборки тепловой камеры своими руками пользуются готовыми схемами. При этом используют оцинкованные профили, предназначенные для гипсокартона, а также оцинкованные листы.

Из профиля выстраивают каркас, а в листах металла вырезают отверстия под решетки и дверцы ревизии. Потом их крепят к готовому каркасу. Сверху оцинковку покрывают матами минваты. Потом по желанию декорируют камеру.

К выходам воздуха, расположенным сверху, подсоединяют воздуховоды. Их делают из гипсокартона, но можно задействовать металлические трубы нужного диаметра или квадратной формы по аналогии со стандартными воздуховодами. Данное решение более эффективно, чем установка гофры на теплообменные трубы.

В итоге в тепловой камере накапливается все тепло, производимое печью, а потом оно распределяется по воздуховодам. При обустройстве отопления Булерьяном необходимо учитывать следующий нюанс – чем короче воздуховоды, тем эффективнее получается обогрев помещений.

Кстати, некоторые владельцы недвижимости пытаются приспособить данную печь под водяное теплоснабжение. Но принцип ее работы и нагрев воды не совпадают по причине большей теплоемкости у нее по сравнению с воздухом. Поэтому для водяного отопления лучше установить современный пиролизный котел или агрегат продолжительного горения другого типа.

Монтажные работы

Дымоход — это важный элемент печи булерьян. Оптимальным вариантом в данном случае считается обустройство теплоизоляционного дымохода. Связано это с тем, что на выходе из устройства газы имеют низкую температуру. В итоги образуется конденсат. Утепленные конструкции положительно решают такую проблему.

гладкая поверхность;
канал оптимальной формы;
высокая стойкость к коррозии и температурам;
долговечность, незначительный вес;
простой монтаж.

Чертёж печи Булерьян.

Если дымоход изготавливается из кирпича, тогда толщина его стенок должна быть более 120 мм. Для бетонных конструкций этот показатель составляет более 60 мм, для металлических — более 1 мм. Вывод дымохода осуществляется на зданиях с кровлей из негорячего материала выше конька на 1-1,5 м. Если данный элемент находится внутри здания, тогда он нуждается в теплоизоляции, которая проводится с помощью минеральной ваты толщиной более 200-250 мм.

В основании данного элемента предусматривается для его чистки съемная панель либо отверстие с дверцей. В течение отопительного сезона булерьян чистится не менее 2-х раз.

Принципиальная схема

При работе агрегата кислород для дожигания забирается из топочного места. При этом доля воздуха, который отбирается от топки, механически изменяется. Его количество зависит от качества применяемого топлива и установленного режима топки. Этим булерьян отличается от всех систем с соединенными или же раздельными потоками воздуха.

Отделенное верхней перегородкой место образует камеру дожигания при работе в режиме тления. Дымовые газы из дожигателя выводятся в «боров», или «чушку». Эту часть дымохода размещают горизонтально, и ее длина составляет 0,8–1 м. Применение борова обязательно, так как он немного приостанавливает догорание газов, которые отходят.

В дымоходе после поворота располагается шибер, или дымовой дроссель. Вьюшка, которая полностью перекрывает дымоход, не предусмотрена, так что нет опасности угара. Диаметр дымохода немного больше поддувального патрубка, и в заслонке сделано отверстие, поэтому угарный газ в любом случае уйдет в трубу дымохода. Сверху шибера в печи расположен экономайзер.

Названия элементов

Изучив чертеж булерьяна, можно увидеть, что его устройство представляет собой вертикально расположенный участок дымохода. Длина его — от 1,5 до 3 м. В нем происходит окончательное сгорание чадных веществ. В борове середина газовой струи не успевает остыть, и отраженное от стенок экономайзера ИК делает сильнее концентрацию тепловой энергии в потоке, поэтому происходит вспышка газа.

Газ, который вспыхнул, увеличивается в объеме, однако в закрытом пространстве ему некуда деться, так что образуется газовая пробка. При этом горение в топке печи затихает, пробка охлаждается и проходит наружу, а горение опять усиливается.

Предлагаем ознакомиться: Обратная тяга в дымоходе что делать и причины возникновения

Конструктивные особенности и принцип действия

В процессе разработки задействовалась схема печи конвекционного типа, который обеспечивает длительное горение. Дверца делается довольно большой, чтобы пользователи смогли загружать крупное топливо, корни деревьев, колотые поленья.

Поддувало имеет вид патрубка, который врезается в люк загрузки топлива. Именно поэтому в такой печи не применяется двухдверная схема. Чтобы регулировать количество воздуха, которое поступает внутрь помещения, применяется круглая заслонка. Она имеет подвижную конструкцию.

Рычаг управления дроссельной заслонкой выводится наружу. Пользователи смогут уменьшать или увеличивать количество воздуха, чтобы контролировать уровень мощности. Топка имеет вид цилиндра. С каждой стороны на одинаковом расстоянии врезаются теплообменники, которые изготовлены из металла. Они обладают изогнутой формой.

Пространство топки разделяется на три части. Внизу можно установить колосниковую решетку. Можно изготавливать печи без этих деталей. Верхняя камера используется для скопления газов. Они возникают в процессе горения топлива. Здесь происходит их сжигание. Чтобы тяга была хорошей нужно сделать качественную и высокую дымовую трубу. Ее обязательно утепляют теплоизоляционными материалами. В противном случае температура в камере дожигания уменьшится, поэтому в дымовом газе сохранится большое количество дегтя, других углеродистых соединений.

Схема с дымоходом

Описание конструкции и принципа действия

Изначально по своей сути это – обычная металлическая печь, чьей задачей является отопление помещения путем прямого нагрева воздуха. Другое дело, каким способом этот нагрев реализован. Отопитель не обогревает воздух в комнате своими раскаленными стенками, как это происходит в случае с обычной печью, а пропускает его сквозь своеобразный теплообменник — калорифер, в этом и заключается принцип работы печи Бренеран.

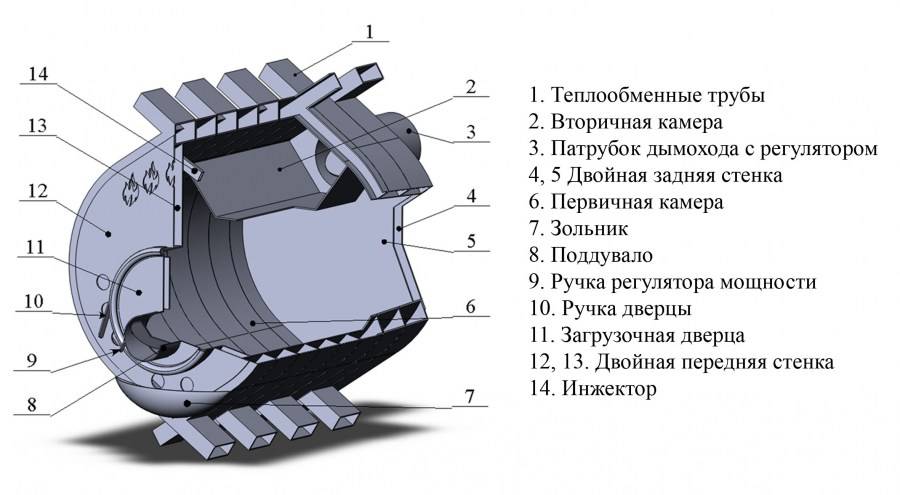

Теплообменник – это сам корпус нагревателя в виде изогнутых труб, образующих стенки топки цилиндрической формы. Трубы не прилегают друг к другу вплотную, между ними соблюдены определенные промежутки, в которых стенка камеры сжигания выполнена из толстого листового металла. Это сделано для более интенсивного прогрева воздуха в трубах. Когда отопитель разогрет, в них появляется конвективная тяга, побуждающая воздушные массы нагреваться и циркулировать снизу вверх до тех пор, пока весь воздух в комнате не пройдет через такой калорифер.

Правильно подобранная по печь способна нагреть отапливаемое помещение в течение 20—30 минут, так как конструкция печи Булерьян позволяет ей работать в двух режимах.

Растопка и прогрев, когда происходит интенсивное сжигание древесины с целью быстро обогреть здание и перейти в более экономичный и длительный режим.
Продолжительное горение.

Подача воздуха в теплогенератор происходит через заслонку круглой формы, встроенной в загрузочную дверцу топливника. В процессе розжига заслонка открывается полностью, давая возможность древесине разгореться и быстро нагреть корпус печи. Ниже на фото показано внутреннее устройство Булерьяна.

Сразу можно заметить полное отсутствие зольной камеры, внизу просто проложен подовый лист толстого металла. Сверху установлен второй лист примерно на том же расстоянии от стенок топки, что и подовый. Над ним находится патрубок дымохода, то есть, прямого выхода из камеры сгорания для газов нет, им обязательно нужно обогнуть верхнюю перегородку, за счет чего достигается эффективность порядка 65—70%. Чтобы до конца понять, как работают отопительные агрегаты Бренеран, проследим процесс от самого розжига, который осуществляют по своим правилам.

Вопрос — ответ

Есть ли ограничения при выборе места установки булерьяна?

Стальной корпус нагревается до высокой температуры, поэтому ставить печь возле газовых баллонов, канистр с бензином и легко воспламеняющихся материалов опасно. Прикоснувшись к разогретой поверхности можно получить ожог, поэтому печь должна стоять там, где она никому не будет мешать. Ее не следует ставить в помещение, где играют дети, и где есть домашние животные.

Самодельная печь выглядит малопривлекательно. Можно ли ее спрятать, прикрыв чем-нибудь корпус и оставив верхнюю часть труб?

Для эффективной работы корпус не следует закрывать – ведь он тоже отдает тепло. Один из вариантов декора, мало влияющего на теплоотдачу – красивые кованые решетки.

Что нужно учитывать при выборе параметров печи?

Нужно будет учесть объем помещения и то, насколько хорошо оно утеплено. Если теплоизоляция слабая, а окна и дверь закрываются неплотно, потребуется больше энергии для достижения комфортной температуры.

Почему на всех фабричных булерьянах установлены круглые трубы? Они лучше прямоугольных?

В данном случае форма не имеет большого значения, но в круглых каналах воздух течет более свободно и равномерно.

Как подключить булерьян к водяной системе отопления, чтобы он грел воду в радиаторах?

Для этого вместо воздуха по трубам нужно пустить воду для отопления. К верхним отверстиям подсоединяется напорный коллектор, поднимающий теплоноситель на верхние этажи, затем вода поступает на нижние этажи и в подвальные помещения. В печь она попадает через обратный коллектор, пройдя все отапливаемые помещения.

Можно ли использовать поверхность печи булерьян для бытовых нужд?

Да. Температура ее корпуса достаточно высока, чтобы ее использовать для приготовления пищи. Существуют специальные модели с конфорками.

Какое топливо подходит для булерьяна?

Чаще всего используются обычные дрова. Печь можно топить углем, торфом, отходами, которые при сгорании не выделяют токсичных веществ и не портят внутренние стенки топки. Печь можно приспособить для отходов автомобильных масел. Для этого к ее корпусу присоединяют пиролизную горелку.
