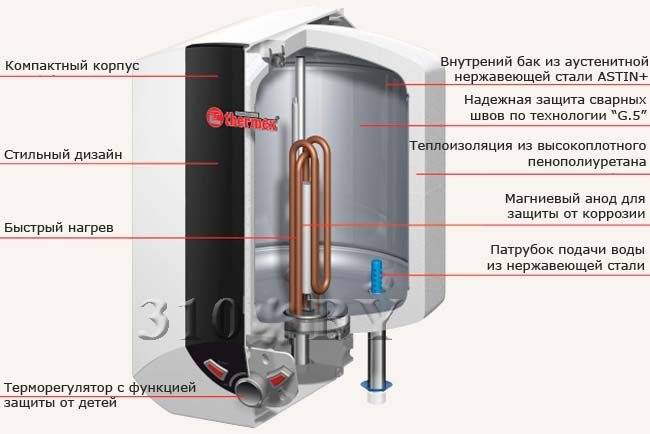

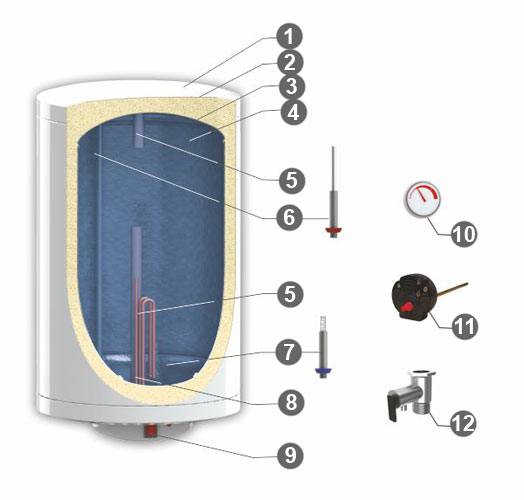

Устройство электрического накопительного водонагревателя

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное

При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
Простоту монтажа и подключения.
Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент. Выбирая место для водонагревателя важно учитывать его тип

Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м 2 .

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
отсутствует контур заземления водонагревающего аппарата;
параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Бойлеры косвенного нагрева

Главное принципиальное различие – подогреваемая для бытовых нужд (так называемая, санитарная) вода не имеет непосредственного контакта с электрическими или газовыми устройствами нагрева. Передача тепла идет за счет подключения к системе отопления дома (или иным источникам горячей котловой воды).

Такой бойлер устанавливают чаще всего в комплексе с одноконтурным отопительным котлом. Этот тип бойлера может иметь объем, измеряемый десятками или сотнями литров, и какой из них выбрать — будет зависеть от количества домочадцев. Производятся модели напольного исполнения, или которые крепятся к стене горизонтально или вертикально на специальные кронштейны.

По организации теплообмена они могут иметь совершенно различную компоновку:

Проточный водонагреватель

Устройство проточного водонагревателя полностью отличается от схемы принципа действия накопительного оборудования. Этот прибор не имеет емкости для накопления воды, а ее нагрев происходит при постоянном потоке жидкости через нагревательный модуль. В качестве такого модуля используется конструкция из труб с ТЭНами, которые могут располагаться как снаружи, так и внутри конструкции. Лучшим материалом для изготовления нагревательного модуля является медь, но в более дешевых моделях может быть использована нержавеющая сталь или алюминий.

Кроме модуля для нагрева воды в состав прибора входят различные дополнительные устройства. Датчик потока воды необходим для определения минимального напора воды, при котором можно эксплуатировать водонагреватель. Температурный датчик, регулятор температуры (термостат) предназначены для управления режимами работы. Тепловой предохранитель отключает систему при превышении максимально возможных температурах потока воды. На нижеприведенной картинке показана классическая схема электрического проточного водонагревателя в разрезе.

Как работает проточный водонагреватель? Этот процесс будет понятен даже школьнику! Из представленной схемы понятно, что холодная вода попадает в прибор через патрубок, а доступ в нагревательный модуль ей открывает реле давления. При низком давлении водонагреватель функционировать не будет. Регулятор температуры управляет процессом нагрева. Вода, нагретая до необходимой температуры, выводится наружу и подается в смеситель для использования потребителем. К достоинствам проточных электрических водонагревателей можно отнести невысокую стоимость и мгновенный нагрев воды, а к недостаткам высокое электропотребление и особые условия к электропроводке.

Выбор места для установки

Перед установкой нужно выбрать подходящее место.

Что следует предусмотреть:

Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
Точка водораздачи. Располагайте максимально близко.
Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа.

Число анкеров зависит от количества кронштейнов.

Как повесить на стену:

Разметить зону установки.
Просверлить отверстия перфоратором.
Вкрутить крепежные элементы, повесить агрегат.

Принцип работы накопительного водонагревателя

Принцип работы у всех водонагревателей одинаков, основан на косвенном подогреве воды до определённой температуры, которая поступает из водопровода в бак.

Весь принцип работы можно описать следующим образом. Изначально холодная вода под давлением поступает в бак, внизу находится ТЭН, который начинает её нагревать. После того как вода нагрелась, она подымается вверх бака, а снизу прогревается следующая порция холодной. И таким образом происходит постепенный прогрев всей ёмкости бака. Когда вода полностью нагрелась до необходимой температуры, срабатывает термостат, ТЭН автоматически отключается.

Вода заданной температуры будет находиться в баке до тех пор, пока потребители не включат горячую воду на кухне или в ванной. В это время будет происходить водозабор в верхней части бака с одновременным поступлением новой порции холодной воды снизу, опять-таки сработает термостат и заново будет осуществляться нагрев воды. Так циклично работает водонагреватель. Благодаря данному принципу естественной циркуляции и обеспечивается равномерный прогрев в баке. Однако для прогрева водонагревателя по всему объёму потребуется некоторое время.

Советы по выбору бойлера

Как и любая бытовая техника, бойлер имеет свои положительные и отрицательные стороны.

Самый главный плюс этой техники в том, что при любых внешних обстоятельствах в доме всегда будет горячая вода. Для маленьких городов и поселков, где существуют проблемы с горячим водоснабжением (или оно вовсе отсутствует), это единственный выход.

Делая выбор водонагревателя, надо учесть преимущества и недостатки каждого из них. Например, установив проточный бойлер, не придется ждать, пока согреется горячая вода, ее количество не будет зависеть от объема бака. Но потребуется мощный отдельный автомат и силовой кабель для подключения устройства, также значительно увеличится расход электроэнергии.

Бойлеры с разным объемом бака

Накопительный бойлер потребляет меньше электроэнергии, но горячей воды выдает лишь определенное количество. А его главный недостаток – он занимает много места.

Осуществляя выбор бойлера, надо придерживаться определенных критериев.

Цель установки

Главным критерием при покупке водонагревателя является цель его приобретения:

иметь запас на случай отключения горячего водоснабжения;
мгновенный подогрев воды для мытья посуды или принятия душа;
постоянное снабжение квартиры (дома, дачи) горячей водой.

Внешние габариты и объем

Сразу надо определиться с местом установки водонагревателя. Техника это крупногабаритная, куда попало не поставить и не повесить

Подбирая внешние параметры, нельзя забывать о таком важном критерии, как объем бойлера. Эта величина зависит от количества проживающих в доме людей

Определенную роль играет и оборудование ванной комнаты, то есть что в ней используется для купания – душ или ванна. Пользование душем гораздо экономичнее, при таком купании тратится порядка 15-20 литров воды на человека. В ванной для подобной процедуры понадобится 50 литров.

Таблица водопотребления

Если бойлер нужен только для того, чтобы обеспечить горячей водой мытье посуды, и больше ничего (без купания), то достаточно будет устройства на 15-20 литров. Такой водонагреватель обычно устанавливают на кухне прямо под мойкой.

Мощность

Важную роль при выборе водонагревателя играет мощность. Чем мощнее будет ТЭН (от 1 до 6 кВт), тем быстрее нагреется вода, но выдержит ли такую нагрузку электропроводка в доме? Если она новая и способная выдерживать нагрузку в 6 кВт, то мощность бойлера спокойно можно выбирать, исходя из потребностей и количества проживающих. В квартирах со старой электрической проводкой, максимум, на что можно рассчитывать, это водонагреватель мощность 2,5 кВт.

Внутреннее покрытие бака

В дешевых бойлерах внутреннее покрытие бака выполнено эмалью или стеклокерамикой. В моделях дорогих используют титановое напыление или нержавеющую сталь. При выборе человек исходит из своих финансовых возможностей, но высокая цена, как правило, гарантирует качество и долговечность. В случае с бытовой техникой не стоит экономить.

Качество водонагревателя рекомендуется проверять по весу. Чем он тяжелее, тем лучше будет сопротивляться коррозии за счет большей толщины стенок.

Внутреннее покрытие бака (нержавеющая сталь)

На что еще обратить внимание

Важны следующие параметры:

Степень защиты от влаги и пыли бойлера (IP) должна быть не менее 23. В том случае, если водонагреватель будет устанавливаться в ванной комнате, сауне, бане, понадобится более защищенная модель с IP 44.
Стоит отдавать предпочтение моделям с сухим трубчатым электронагревателем (ТЭН)

Отсутствие контакта с водой не только предотвращает появление накипи, но и уменьшает риск поражения электрическим током, так как ТЭН помещен в герметический стакан.
При покупке бойлера обязательно надо обратить внимание, чтобы в нем был магниевый анод. Безопаснее и комфортнее в плане эксплуатации будут модели с защитой от перегрева, индикацией включения, функцией ускоренного нагрева.
Выбирая бойлер для дачи, где зимой никто не живет, стоит отдать предпочтение моделям с режимом предотвращения замерзания.
Обязательно при покупке водонагревателя надо поинтересоваться его теплоизоляционным слоем

Рекомендуемая толщина – не меньше 35 мм (чем толще, тем дольше будет сохраняться набранная температура). Наиболее качественный материал – вспененный полиуретан (гораздо лучше поролона).

Преимущественные показатели при выборе бойлера

Проточный

Узлы

У младших моделей проточников, не предназначенных для установки в разрыв водопровода, всего три основных узла:

Изображение	Узел и описание его функций
	Бачок с ТЭНами. В пластиковой или медной емкости установлены 2 или (реже) 3 трубчатых электрических нагревателя.
	Ступенчатый регулятор мощности, раздельно включающий питание каждого ТЭНа.
	Датчик давления. Избыточное давление создается за счет разницы в проходимости крана на входе и излива или душевой лейки на выходе проточного водонагревателя. При давлении ниже 0,3 кгс/см2 подача питания на ТЭНы прекращается.

In-Line водонагреватели работают при давлении водопровода, поэтому датчик давления в качестве предохранительного узла бесполезен. Его функцию выполняют два других узла:

Датчик протока воды, включающий нагрев лишь при ее расходе;
Термодатчик, исключающий перегрев ТЭНов.

Потребительские характеристики

Экономичность: максимальна. Нагрев включается лишь в процессе расхода воды. В остальное время ТЭНы простаивают, а потребление электроэнергии равно нулю.

Требования к проводке:

Модели мощностью 3,5 кВт можно подключать к евророзетке с подведенным заземлением при сечении медной проводки не менее 1,5 мм2;

Мощность в 3,5 киловатта позволяет подключить нагреватель к обычной евророзетке с заземлением.

Более мощные водонагреватели (5-7 кВт) подключаются непосредственно к электрическому щитку собственным кабелем. Линия должна быть защищена отдельным автоматом;
Приборы с мощностью свыше 8 кВт требуют трехфазного питания.

Точность регулировки температуры воды: у всех моделей со ступенчатым регулятором мощности — крайне низкая.

Отключение и включение ТЭНов обеспечивает грубую регулировку, а более точная осуществляется изменением напора воды. Поскольку мощность прибора неизменна, температура воды на выходе линейно зависит от температуры на входе: если летом прибор мощностью 3,5 кВт справляется с нагревом воды, то зимой, когда магистраль водоснабжения остынет с 20-25 до 3-5 градусов, вам придется принимать прохладный душ.

Зимой температура воды на выходе недорогого проточника снизится на 15-20 градусов по сравнению с летом.

Моделями с цифровым терморегулятором заданная владельцем температура поддерживается с точностью до градуса. Для этого, разумеется, нужен не только точный терморегулятор, но и запас мощности.

Цена: от 2000 рублей за водонагреватель мощностью 3,5 кВт с ее ступенчатым регулятором. Модель с плавной регулировкой мощности и индикацией температуры обойдется в 16-20 тысяч рублей.

На фото — проточный водонагреватель Electrolux NPX 18-24 Sensomatic Pro. Он обеспечивает точность нагрева воды в 1 градус в диапазоне 30-60 °С. Мощность прибора — 24 кВт, розничная стоимость — 16 499 рублей.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

количество проживающих в доме людей;
максимальный расход горячей воды при одновременно открытых всех кранах;
количество водоразборных точек;
требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Виды электрических бойлеров

Бойлеры бывают накопительные и проточные. Они отличаются по устройству и принципу работы.

Накопительный. Он стоит от 4000 Р. Это бак с водой, внутри которого находится трубчатый нагревательный элемент (ТЭН). Холодная вода поступает из домового стояка.

Накопительный бойлер не умеет нагревать воду мгновенно. Нужно ждать, пока поступившая холодная вода нагреется до нужной температуры. Время нагрева зависит от мощности ТЭНа, объема бака и температуры холодной воды на входе.

Проточный. Такой бойлер не накапливает воду внутри бака, а сразу греет ее. В отличие от накопительного проточный бойлер занимает меньше места, но во время работы потребляет больше электричества.

Стоят проточные бойлеры от 2000 Р.

Мы пользуемся накопительным бойлером «Аристон» объемом 80 литров. Для ежедневного приема душа его хватает. В 2012 году он стоил 4000 Р А такие проточные бойлеры ставят обычно на кухонную мойку. Открывая смеситель, сразу получаешь горячую воду, температуру которой можно настроить с помощью терморегулятора. Стоят такие нагреватели от 1500 Р

Особенности ремонта накопительного водонагревателя

Ремонт накопительного водонагревателя не очень трудоемок, так как в нем отсутствуют движущиеся части. Однако и его можно успешно избежать, если обеспечить водонагревателю регулярное и качественное техническое обслуживание. Благодаря этому видится возможным значительным образом увеличить срок жизни самого бака и ТЭНов. Магниевый анод требуется менять ежегодно. Обеспечением технического обслуживания должен заниматься официальный технический центр от той фирмы-производителя, водонагреватель которой вы приобрели. Важный момент: при выполнении всех регламентных и ремонтных работ по поддержанию исправного функционирования устройства, в его паспорте требуется ставить штамп. Иначе, вам могут внезапно отказать в замене бака, в случае его протечки. При покупке того или иного водонагревателя необходимо достоверно убедиться, что вы будете иметь полное право на обслуживание в сертифицированном сервисном центре и на его доступность в вашем городе. В противном случае стоит выбрать другую модель и производителя устройства.

Многообразие проточных водонагревателей

Таким образом, приобретение накопительного водонагревателя более предпочтительно, чем проточного, если горячее водопотребление в домовладении достаточно высокое. Запасы горячей воды в нем позволят не только помыть посуду, но и помыться всей семье в воде с комфортной температурой.

Правила эксплуатации водонагревателя

Поскольку электрические водонагревающие устройства распространены гораздо шире, мы рассмотрим именно их более подробно. Понятно, что любое оборудование нуждается в бережном отношении. Не исключение и накопительные водонагреватели. Принцип работы этого устройства таков, что не стоит заставлять его работать постоянно на полную мощность. Это может привести к достаточно быстрому выходу из строя ТЭНов, либо срабатывании защитного реле, для включения которого придется вызывать мастера. Оптимальная достаточная температура – это 60 градусов. Для ее достижения нужно пользоваться всеми ТЭНами. Это не сильно повышает расход электроэнергии, зато делает их износ более равномерным.

Большинство моделей отключаются автоматически при нагреве до 85%, а включение произойдет только после ее некоторого остывания, если не сработает защита. По ночам действует льготный тариф на пользование электроэнергией, что позволяет экономить средства при оптимальном выборе режима нагрева. Ведь днем прибор можно отключать. Все равно вода в нем не остынет до самого вечера. Осуществляемый в ночное время нагрев воды будет стоить уже в два раза дешевле. Некоторые современные модели уже снабжены функцией экономичного нагрева. Ее суть в том, что вода греется ночью, а днем только происходит поддержание ее температуры на минимально допустимом уровне – т.е. 55 градусов.

Схема подключения накопительного водонагревателя к внутриквартирному водопроводу

Чтобы работа прибора была полностью безопасной, необходимо несколько простых элементов: во-первых, обычное заземление. Во-вторых, защитный редуктор, который нужен для компенсации повышенного давления в водопроводной сети. В-третьих, предохранительный клапан, защищающий водонагреватель от слишком высокого давления внутри. Он при необходимости просто сливает воду. В-четвертых, обратный клапан, блокирующий выход воды из бака если ее подача вдруг прекращается – это нужно для того, чтобы не вышли из строя ТЭНы. Три последних перечисленных элемента называются производителем «группой безопасности» и они не обязательно идут в комплекте с основным устройством. Часто их нужно приобретать отдельно. Бывает, что некоторые производители собирают все три компонента в один блок, что позволяет осуществлять более удобный монтаж. Скорость нагрева воды в устройстве напрямую зависит от мощности самого прибора, как и уровень потребления электрической энергии.

Как выбрать накопительный водонагреватель в зависимости от количества членов семьи

Если вы используете воду из накопительного водонагревателя, то учтите следующие важные моменты:

Если вода в баке застаивается, для пищи ее использовать ни в коем случае нельзя

Это особенно опасно, когда температуры воды падала до такого уровня, когда в ней могли зародиться и начать размножение различные болезнетворные бактерии.
Если ваше накопительное водонагревательное устройство установлено за городом, и вы используете обычную воду из скважины, то хотя бы раз в месяц, нужно нагревать воду до максимальной температуры в целях дезинфекции и профилактики.
Очень важно состояние внутренней поверхности бака. При наличии достаточных финансов лучше выбрать модель, имеющую специальное покрытие, например, из стеклофарфора

Оно обеспечит чистоту воды в баке, независимо от времени ее нахождения там.
Если вы на долго уезжаете, и водонагреватель накопительного типа какое-то время не будет эксплуатироваться, воду обязательно надо слить. Тем более это важно, если вы уезжаете на всю зиму. Ведь замерзание воды внутри бака ни к чему хорошему не приведет. Это просто выведет прибор из строя полностью и ремонту он уже подлежать не будет.

Схема работы накопительного водонагревателя

Стандартная схема работы водогрейного оборудования базируется на принципе разделения нескольких водных слоев, отличающихся разным температурным режимом. Отбор горячей жидкости из водонагревателя производится через патрубок горячего водоснабжения.

Такая трубка имеет строго определенную длину, достигающую верхнего, наиболее прогретого слоя. Законы физики не позволяют располагать параллельно водогрейный прибор вертикальной конструкции.

Электрическая схема накопительного водонагревателя

При выборе накопительного бойлера электрического нагрева нужно обращать внимание на его конструктивные особенности, а также учитывать основные правила монтажа водогрейного прибора.

Устройство и принцип работы газового прибора для нагрева воды

По устройству и принципу работы газовый бойлер немного отличается от своего электрического собрата. Газовому водонагревателю присущ все тот же бак, заключенный в кожух с утеплителем из пенополиуретана. Защитой служит анод. Подача холодной и забор горячей воды происходит через вмонтированные в бак трубки. Включением и выключением подогрева управляет термостат. На этом все сходства заканчиваются. Руководствуясь схемой, более подробно рассмотрим устройство бойлера, чтобы выявить основные отличия газового прибора:

Основным отличием от электрического бойлера является наличие газового устройства для нагрева воды – горелки.
Подключение к газовой магистрали осуществляется через блок. Внутри него установлен редуктор, который соединен трубкой с форсункой горелки.
Конструкция бака накопительного водонагревателя существенно отличается от электрического аналога наличием дымохода. Он состоит из стальной трубы, вертикально вваренной через весь бак. Сверху дымоход соединен с вытяжным колпаком. По нему осуществляется отвод продуктов сгорания на улицу.
Внутри дымохода вмонтирован рассекатель. Его пластины забирают тепло отводящихся газов и отдают воде. Получается двойной обогрев: от горелки и рассекателя.
Из-за разницы температур холодной воды и пламени горелки в дымоходе образуется конденсат. Для его сбора под горелкой установлено кольцо.

Работает газовый водонагреватель по аналогичному принципу, что и электрический бойлер. Отличие только в том, что электронный блок с термостатом управляют работой горелки. При понижении температуры на форсунку подается газ и происходит розжиг. Когда температура воды достигнет заданных параметров, происходит отключение горелки.

Газовые водонагреватели пользуются малым спросом из-за сложности установки. Потребуется составлять проект, а монтаж разрешен только специалистам газовой службы. Однако неоспоримым плюсом является экономия из-за более низкой цены на газ.

Из двух рассмотренных вариантов первое место отдают электрическим накопительным водонагревателям. Прибор можно самостоятельно установить в любом месте. Главное, обеспечить бесперебойную подачу холодной воды под давлением.

Использование и основные неисправности

Пятидесятилитровые модели обычно применяют в бытовых целях в квартирах. Такого объема хватит для регулярного пользования двух человек. Если монтаж произведен правильно, то легко разобраться, как пользоваться таким водонагревателем.

Открываем вентили, ждем, пока наберется вода, включаем прибор и выставляем нужную температуру. Примерно через полтора часа вода нагреется. Если вы ненадолго уезжаете, воду сливать не нужно, просто закрываем все вентили и обесточиваем аппарат.

Чаще всего выходят из строя два элемента – это ТЭН и бак. ТЭН может деформироваться или проржаветь. Чтобы этого не произошло раз в год нужно производить очистку от накипи. Бак подвержен коррозии, так как постоянно находится в контакте с водой. Для продления срока службы внутри на фланце ставят магниевые аноды. Их меняют раз в полгода.

ТЭН водонагревателя

Также время от времени сливается вода с предохранительного клапана для того, чтобы проверить его работоспособность и слить осадок

Делать это важно раз в три месяца. Если вовремя проводить техническое обслуживание бойлера, он прослужит намного дольше

Топ-5 популярных моделей

Название модели	Объем бака	Цена	Мощность	Тип установки	Особенности
BOSCH Tronic 1000 T ES 050-5 N 0 WIV-B	50 л	125 у. е.	1,5 кВт	вертикальный, настенный	магниевый анод, теплоизоляция – 32 мм
Ariston ABS VLS PW 80V	80 л	270 у. е.	2,5 кВт	вертикальный, настенный	защита от замерзания, теплоизоляция – 32 мм
GORENJE GBF 80	80 л	190 у. е.	2,0 кВт	вертикальный, настенный	магниевый анод, теплоизоляция – 17 мм
THERMEX IF 100 V	100 л	245 у. е.	2,0 кВт	вертикальный, настенный	магниевый анод, теплоизоляция – 17 мм
THERMEX ER 80 V SilverHeat	80 л	100 у. е.	1,5 кВт	вертикальный, настенный	магниевый анод, теплоизоляция – 17 мм

Схема и устройство накопительного водонагревателя
