Монтаж
Основное освещение
- Как правильно ставить светодиодную ленту на потолке в качестве основного освещения?
Самоклеющаяся лента наклеивается на рассеивающий тепло профиль. Он может быть встраиваемым и накладным.
Врезной led-профиль.
При мощности ленты менее 18 ватт на погонный метр для теплоотвода достаточно наклеить ленту на любую поверхность с ненулевой теплопроводностью. У меня, к примеру, в этой роли выступила крышка изготовленного из ПВХ кабель-канала. Температура ленты при длительной работе не поднимается выше вполне безопасных для светодиодов 45 — 50 градусов.
Лента светимостью 1200 люменов на погонный метр наклеена на пластиковые кабель-каналы.
- Как закрепить led-профиль в потолок из гипсокартона?
Профиль в зависимости от конструктивного исполнения вклеивается любым универсальным клеем, жидкими гвоздями или герметиком в предварительно вырезанный паз или крепится к потолку через просверленные в нем отверстия саморезами с потайными головками. Не забудьте раззенковать отверстия, чтобы шляпки саморезов не мешали наклейке ленты.
Еще один вариант крепления врезного профиля — с использование дополнительного профиля — держателя.
- Как крепить led-профиль на панельный потолок?
Шурупами с пластиковыми дюбелями. Шаг — не более 50 см, иначе профиль будет отходить от потолка. Оставшиеся зазоры можно аккуратно заполнить акриловой шпаклевкой.
- Как установить рассеиватель на профиль с наклеенной внутрь светодиодной лентой?
Приобретенный в комплекте с профилем пластиковый рассеиватель защелкивается в нем по всей длине. Конструкция защелки аналогична используемой в кабель-каналах.
Фото делает понятным способ крепления рассеивателя.
- Как клеить ленту без профиля к гипсокартонному потолку?
Полоску гипсокартона непосредственно под лентой достаточно покрасить любой глянцевой краской или эмалью. Глянец дает идеально гладкую поверхность, на которой самоклеющаяся лента держится достаточно надежно.
Еще одно решение — наклеить на ГКЛ полоску пластика (например, половинку разрезанного по длине универсального уголка из ПВХ). В качестве клея можно использовать жидкие гвозди или силиконовый герметик.
Пластиковый универсальный уголок станет основанием для светодиодной ленты.
- Как подключить и как проложить ленту, чтобы обеспечить ее максимальную светимость?
Лента либо подключается к питанию с двух концов, либо нарезается отрезками длиной не более 2,5 метров. В противном случае дальние от провода питания светодиоды будут более тусклыми из-за падения напряжения на них.
Прокладка короткими отрезками заодно уменьшит нагрев участка ленты в области подключения питания: она греется не столько из-за тепловыделения светодиодов, сколько из-за прохождения сравнительно большого тока через шину с малым сечением.
Именно поэтому ленты запрещено подключать последовательно. Большой ток может привести к перегреву шины и плавлению пластиковой основы ленты.
Подсветка
- Какой потолочный плинтус для светодиодной ленты лучше выбрать?
Главный критерий — максимально широкая вертикальная полка. Плинтус будет приклеен только к стене по периметру потолка, поэтому большая площадь склейки обеспечит его надежное крепление.
Материал плинтуса при мощности ленты в пределах 5 ватт на метр может быть любым: при работе светодиоды практически не греются. Их рабочая температура в 35 — 40 градусов будет вполне безопасной и для полиуретана, и для пенополистирола.
- Как прикрепить потолочный плинтус к стене?
Я использовал для этой цели точечно нанесенную акриловую шпаклевку. С таким же успехом плинтус можно клеить на жидкие гвозди или любой универсальный клей.
- Как выполняется монтаж подсветки потолка светодиодной лентой?
Скрытая подсветка наклеивается на верхнюю полку плинтуса на минимальном расстоянии от стены или на саму стену над плинтусом. Оптимальное расстояние между ним и потолком составляет около 5 сантиметров. Расстояние от ленты до края плинтуса не должно позволять зрителю с противоположного конца комнаты увидеть подсветку.
Варианты расположения подсветки над плинтусом или молдингом.
- Как сделать минимальным нагрев блока питания подсветки?
Обеспечьте в зоне его расположения свободную циркуляцию воздуха. С практической стороны это означает, что БП не стоит устанавливать в закрытые ниши;
Блок питания установлен в вентилируемую нишу.
Подбирайте такую мощность БП, чтобы она перекрывала суммарную мощность подключенных к нему лент или низковольтных светильников как минимум на 30%.
Как вывести иллюминацию от стены?
Нужно выполнить ряд действий:
- Определить, из какого материала сделана проводка настенного светильника, какое сечение у проводов. Понадобятся точно такие же провода для наращивания.
- Отключить электричество.
- Снять старый светильник, отсоединить провода.
- Затем ведётся работа в зависимости от типа потолка. Если потолок выравнивался штукатуркой, то будет достаточно слоя в 10 мм, чтобы уложить провод в штукатурку. Под штукатурку лучше всего брать плоский двухжильный или трёхжильный кабель.
- От проводов на стене делаются штробы (до потолка).
- Провода соединить клеммой, спаять или скрутить и сразу заизолировать.
- Разметить на потолке место под крепление светильника.
- Проложить провода и временно зафиксировать их на потолке, например, алебастром.
- Выравнивать потолок штукатуркой. Просушить слой.
- Монтировать планку под светильник.
- Заделать штробы специальным раствором.
- Зачистить провода, подсоединить к светильнику, закрепить его на планке.
- Включить электричество, проверить работу.
Что такое точечный светильник
Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:
- корпус;
- провода;
- патрон (может быть электрическим);
- фиксаторы (2 шт.).
Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.
Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.
Цены на точечные светильники
точечные светильники
Устройство и выбор точечных светильников
Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.
Таблица. Соответствие светодиодных лам и ламп накаливания.
| Светодиодные лампы, Вт | Соответствие лампе накаливания, Вт |
| 1,8 | 10 |
| 3 | 30-40 |
| 4 | 35-40 |
| 4,2 | 45 |
| 5 | 50-55 |
| 5,4 | 55 |
| 6 | 55-65 |
| 7 | 65-75 |
| 8 | 70-80 |
| 9,5 | 80-90 |
| 10 | 70-80 |
| 12 | 90-100 |
| 14 | 140-150 |
Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.
При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно
Светодиодные светильники в вашем доме
Преимущества светодиодных светильников для потолка
Светодиоды
Современные светильники – накладные, встраиваемые и точечные – существенно отличаются от всех остальных осветительных приборов. Соответственно, по сравнению с ними светодиодные светильники обладают как преимуществами, так и недостатками.Вначале проанализируем, какие выгоды предоставит вам установка светодиодных светильников:
Во-первых, накладные светильники, настенные и встраиваемые отличаются низким уровнем энергопотребления. Светодиодный светильник потребляет электричества в 10 раз меньше, чем лампа накаливания и втрое меньше, чем люминесцентная лампа, обеспечивающая аналогичный уровень освещения. Т.е. установка светодиодных светильников дает вам возможность существенно снизить энергозатраты на освещение дома или квартиры;
Во-вторых, светодиодные лампы, используемые в светильниках, имеют номинальный срок службы около ста тысяч часов (что приблизительно соответствует 11 годам непрерывной работы). Следовательно, менять лампы, которыми комплектуются потолочные светильники, нужно гораздо реже;
Кроме того, светодиодные лампы не содержат в своем составе ртуть, что делает их абсолютно безопасными с экологической точки зрения.
Выгода от использования светодиодов
Кроме всего вышеперечисленного к достоинствам именно накладных светодиодных светильников можно отнести простоту в установке. В отличие от встраиваемых светильников, которые можно смонтировать только при масштабном ремонте (например, когда проводится установка реечного потолка в ванной комнате своими руками), накладной светильник можно смонтировать на любой потолок буквально за несколько минут.
Недостатки светодиодных светильников
Однако, кроме приведенного выше списка преимуществ, накладные потолочные светодиодные светильники обладают рядом недостатков по сравнению с другими осветительными приборами:
Светильники со светодиодами «Cree» – одни из лучших, то в то же время – одни из самых дорогих.
Следующий недостаток – постепенная «деградация» светильников. Недорогие модели светодиодных ламп могут со временем (через 3-5 лет интенсивной эксплуатации) терять яркость свечения. А если учесть, что вложения в светодиодные лампы за счет экономии электроэнергии окупаются в среднем за пять лет, то этот недостаток можно счесть весьма существенным;
• Также к недостаткам светодиодных светильников можно отнести неприятный спектр излучаемого ими света. Кроме того, свет от таких светильников достаточно узконаправлен, и если вы используете светодиодные потолочные светильники – накладные или встроенные в подвесной потолок, то вам может понадобиться установить больше точек освещения на единицу площади.
Анализируя достоинства и недостатки таких светильников, мы можем наблюдать практически паритет: где-то светодиоды разгромно выигрывают у ламп накаливания, а где-то – существенно им уступают. Вот почему делать выбор «за» или «против» нужно предельно взвешенно.
Куда установить светодиодный светильник
Одним из наиболее важных факторов при выборе в пользу светодиодного светильника является его размещение в квартире.
Попробуем разобраться, где же мы будем устанавливать светильники на светодиодах?
Спальня. Здесь светодиодный светильник, пожалуй, подойдет меньше всего. Достаточно резкий свет от светодиодных ламп будет контрастировать со всей атмосферой этого помещения, потому для спальни от светодиодов лучше отказаться;
Гостиная. Установка накладного светодиодного светильника вполне возможна – но только при условии, что светильник впишется в общий дизайн помещения. Потому для гостиной в стиле «хай-тек» светодиоды вполне применимы, а вот для классической гостиной – говорим решительное «нет!»;
Кухня. Здесь светодиодный светильник можно использовать не в качестве основного света, а в качестве направленной подсветки. К примеру, накладную светодиодную лампу можно установить над мойкой или плитой – для обеспечения яркого света при готовке или мойке посуды.
Накладной светильник для кухни
Также накладные светильники светодиодные – потолочные и настенные – можно устанавливать в хозяйственных постройках: гаражах, сараях мастерских. Наружное освещение частного дома тоже можно организовать с использованием светодиодных фонарей и прожекторов.
Способы подключения
Существует два способа параллельного подключения:
- шлейфное, при котором каждый провод попеременно заходит на светильник и на выходе идет дальше.
- лучевое – к каждому светильнику подсоединяется пара проводов;
На изображении наглядно представлены два возможных варианта параллельного подключения точечных светильников.
I. Шлейфное подключение светильников
Перед тем, как подключить точечные светильники параллельным способом, необходимо вывести из распределительной коробки кабель. Он будет заходить к первому светильнику, на выходе к нему подключается другой отрезок кабеля, который переходит во второй светильник и так далее, пока цепь не замыкается последним световым прибором.
На изображении наглядно представлен шлейфный метод параллельного подключения потолочных светильников.
Если при таком методе нужно разделить все осветительные приборы на несколько групп, например, на две, их можно подключить к двухклавишному выключателю. В этом случае схема немножко усложняется, в ней появляется дополнительное количество проводов.
II. Лучевое подключение светильников
При таком типе подключения к каждому светильнику подводится отдельной отрезок кабеля. В плане затрат этот метод более невыгодный, так как потребуется большее количество кабеля. Зато он отличается повышенной надежностью. В случаи появления поломки не будет давать освещение только одна точка. От распределительной коробки целесообразно протянуть кабель и закрепить его в середине комнаты. От этого места уже протягивать кабель и каждому отдельному точечному светильнику.
Для подсоединения к осветительным приборам кабеля можно использовать клеммники ваго, обычные клеммные колодки с винтовым соединением.
Как установить светильник в подвесных потолках устанавливаемых на профиле
Светильник, устанавливаемый на профиле, широко используется для обустройства офисных помещений. В качестве источника света для таких конструкций используют люминесцентные лампы. Однако применять такую конструкцию можно для обустройства гостиной комнаты или спальни.
Установка такой конструкции осуществляется в следующем порядке:
- Сначала нужно подобрать подходящее место для крепления светильников. К этим местам нужно прикрепить дополнительные подвесы для профиля.
- После этого проведите проводку от распределительной коробки.
- Установите плитки на место, куда вы хотите установить освещение.
- При необходимости обрежьте излишки плитки при помощи пилки или ножовки.
Монтаж потолочного светильника своими руками
1. Размечаем место монтажа.
В первую очередь необходимо разметить место установки, а именно нанести на потолок положение крепежных отверстий основания. Для этого прикладываем к потолку основание светильника, как показано на изображении ниже, центруем, выравниваем и отмечаем места для крепежа.

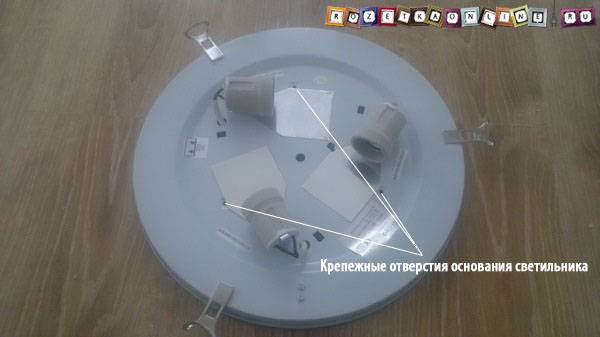

В нашем светильнике таких отверстий три, их достаточно просто определить из массы других технологических отверстий основания по характерной форме и симметричному расположению относительно центра (см.изображение ниже).
2. Делаем отверстия в потолке в отмеченных местах.
Если бетонный потолок, как в нашем случае, то бурим перфоратором отверстия диаметром 6мм. Если же у вас деревянные перекрытия, то прикрепить основание светильника можно напрямую, саморезами.
3. Подключаем накладной потолочный светильник к питающему кабелю.
Данная модель, хотя и имеет три лампы, рассчитана на подключение к одноклавишному выключателю, другими словами, она, при включении загорается сразу вся. Из потолка при этом должно выходить два (фаза+ноль) или три (фаза+ноль+заземление) провода, схема электропроводки следующая:
Если же вы захотите подключить накладной потолочный светильник к двухклавишному выключателю, в случае, когда у вас из потолка три (фаза1+фаза2+ ноль) или четыре (фаза1+фаза2+ноль+заземление) провода, схема электропрводки:
То вам необходимо несколько переделать светильник по ЭТОЙ инструкции, это довольно просто.

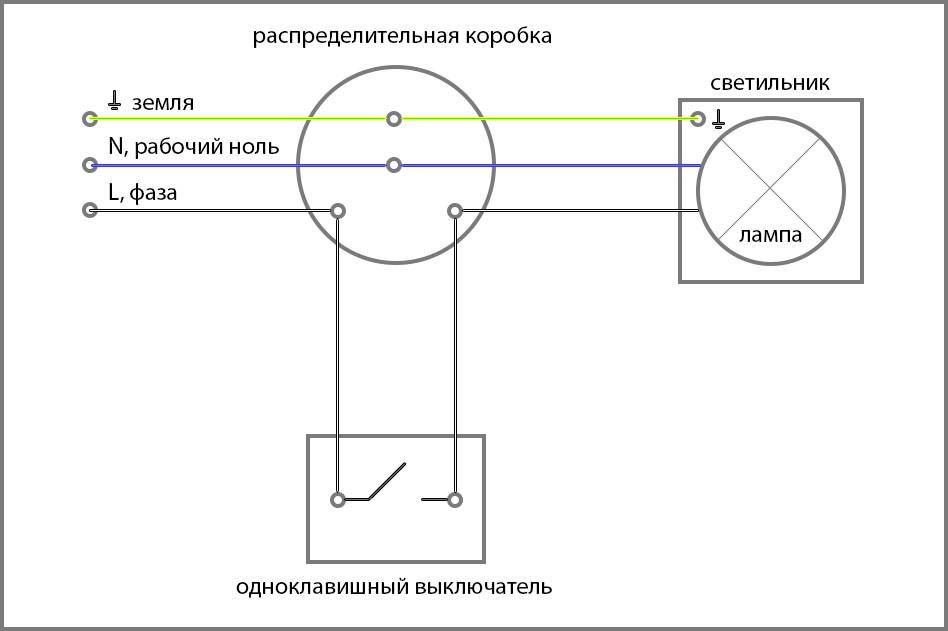

Мы же будем подключать к одноклавишному выключателю. Для это, с тыльной стороны основания, есть клемма, к которой сведены все провода от ламп светильника, к ней и подключаются питающие провода в следующем порядке:
Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.
Если у вашего потолочного светильника всего одна лампа, возможно с тыльной стороны основания не будет клеммы для подключения. В этом случае, питающий кабель выводится в одно из технологических отверстий и подключается напрямую к патрону, как показано на изображении ниже.
4. Фиксируем светильник на потолке.
После завершения подключения питающих проводов к клемме, крепим основание к потолку. Для этого, можно воспользоваться крепежом из комплекта поставки, либо использовать свой, в данном случае дюбель-гвозди.
В проделанные в потолке отверстия помещаем дюбели-пластиковые пробки.
После чего, прикладываем к потолку светильник, совмещая монтажные отверстия основания с теми, что мы проделали в потолке и вкручиваем саморезы.
5. Устанавливаем лампы.
Следующим этапом аккуратно устанавливаем лампы в патроны светильника.
6. Проверяем работу светильника.
Когда лампы установлены, еще раз внимательно осматриваем светильник, все контакты, места подключений, положения ламп и т.д., ищем возможные неполадки, разрывы, плохие контакты и т.д.
После того как убедились в надежности всей конструкции и контактов, можно включить подачу электричества и проверить работу светильника и правильность подключения. Если все в порядке, все лампы загорятся.
7. Устанавливаем рассеиватель/плафон.
Последним этапом монтажа является установка рассеивателя. Выполнять это необходимо только при выключенном светильнике. На большинстве подобных потолочных светильников, не зависимо от производителя, рассеиватель света устанавливается одинаково.
Для фиксации плафона на основании есть три скобы, одна из которых подвижная, подпружиненная.
Для установки рассеивателя необходимо:
– Упереть рассеиватель в две неподвижные скобы
– Отвести на себя скобу с пружиной
– Прижать плафон к основанию светильника
– Плавно надвинуть на него подвижную скобу
На этом установка потолочного светильника завершена. Как видите, в этом нет ничего сложного и вы, обладая минимальными навыками и инструментом, а главное желанием, сможете выполнить монтаж своими руками.
Возможные варианты монтажа
Выбирая люстру, следует руководствоваться не только личными предпочтениями, цветовой сочетаемостью и стилистическим созвучием осветительного прибора с остальными элементами интерьера
Прежде всего, важно соответствие следующим требованиям:
- основание люстры не должно нагреваться;
- лампы должны помещаться внутри плафонов, иметь боковое или нижнее направление.
По возможности старайтесь избегать сложных конструкций. Очень желательно использование энергосберегающих ламп.
Подготовка места крепления люстры перед монтажом натяжного потолка зависит от конструктивных особенностей крепления той или иной модели. Существует несколько способов крепления.
Традиционный способ, существовавший еще до массового применения натяжных потолков, он знаком практически всем и до сегодняшнего дня является самым надежным. Суть способа в том, что люстра подвешивается на металлический анкер или крюк, вмонтированный в плиту перекрытия еще при строительстве дома.
Необходимо лишь подобрать крюк нужной длины, убедиться в его прочности и соответствии уровню потолка (крюк должен находиться выше уровня пленки, чтобы между чашкой люстры и потолком не было видимого зазора).
Светильник с монтажной планкой и понижающим трансформатором
В этом случае люстра крепится на специальную монтажную планку (входит в комплектацию люстры). Необходимо изготовить деревянное основание, высота которого определяется по уровню расположения пленки натяжного потолка. Такое основание следует прочно закрепить на основном потолке при помощи дюбелей и саморезов. Для сверления отверстий под дюбеля используют перфоратор. К этой основе впоследствии нужно прикрепить монтажную планку люстры.
Крестообразная пластина для крепления люстры фиксируется с помощью дюбелей и саморезов
Таким способом осуществляется крепление люстр больших размеров. Крестообразная пластина изготавливается из куска фанеры, к которому прикрепляются ножки из жести. Ножки надежно крепят к потолку, благодаря их гибкости производится регулировка высоты пластины. По центру пластины — отверстие для проводов.
Пластина для крепления люстры, положение осветительного прибора регулируется посредством сгибания жестяных ножек
Имеет смысл приобретение точечных светильников еще до установки натяжного потолка, в таком случае есть возможность соизмерить длину точечного светильника с расстоянием между базовым и натяжным потолком (в случае необходимости установки точечных светильников, натяжной потолок должен быть ниже базового не менее, чем на 6 см). В точечных светильниках применяются люминесцентные, светодиодные, галогенные и лампы накаливания.
В нашем случае лучше всего подойдут точечные светильники с дополнительной термоизоляцией, или же люминесцентные и светодиодные источники света, так как они меньше всего нагреваются.

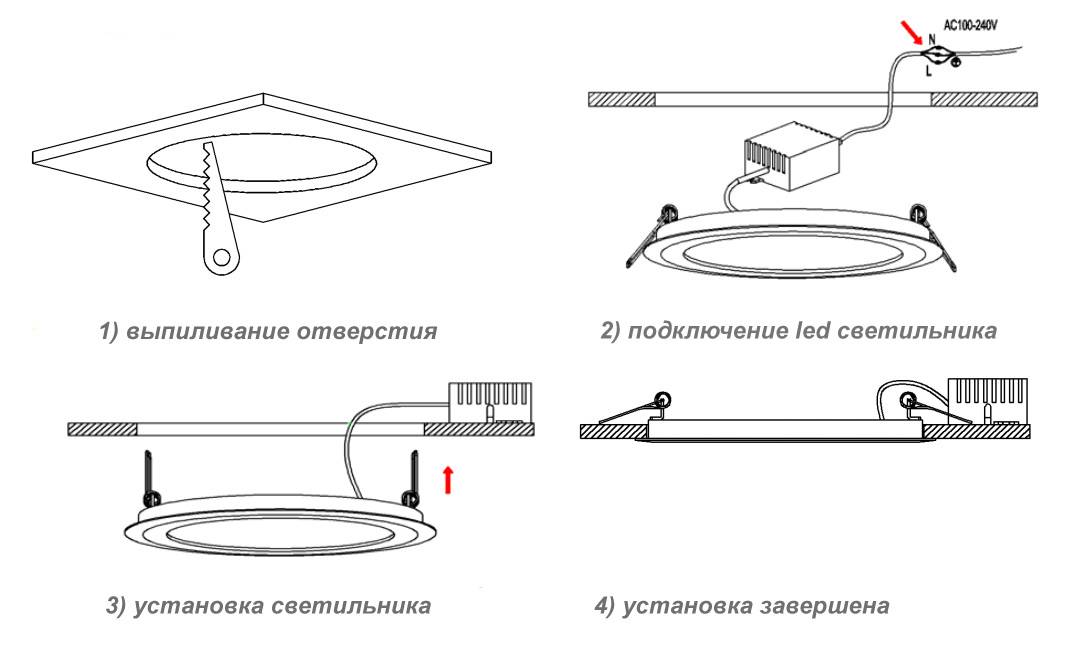

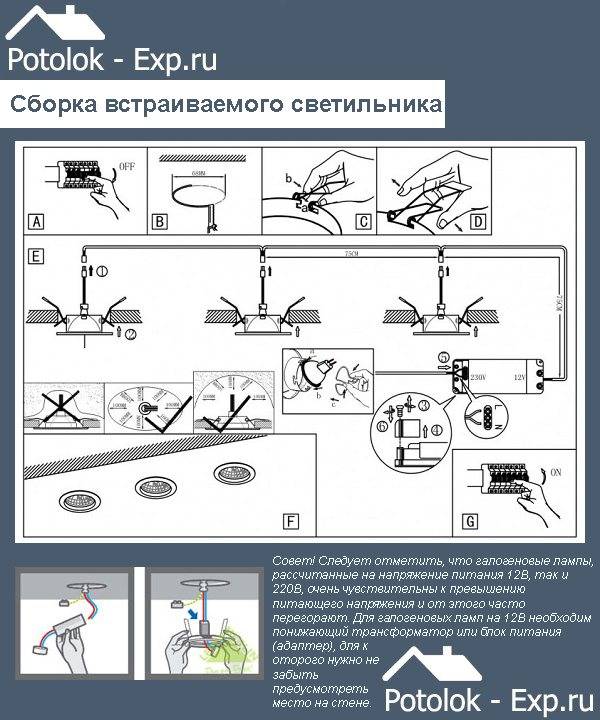

Схема монтажа точечного светильника в натяжной потолок
Перед монтажом потолка необходимо выполнить подготовительные работы — прокладку провода и установку креплений для светильников. В случае использования ламп напряжением 12В — предусмотреть место для размещения понижающего трансформатора. В местах установки точечных светильников к базовому потолку крепятся специальные подвесы на металлических пластинах, что дает возможность отрегулировать их высоту — нижняя плоскость подвеса должна располагаться на уровне натяжного потолка.
После проведения подготовительных работ монтируется натяжной потолок, на места, где необходимо сделать отверстие в пленке приклеивается специальное пластиковое кольцо, когда клей прочно «схватится», пленку в центре кольца следует аккуратно вырезать канцелярским ножом. Далее через полученное отверстие достают заранее проложенные провода и подсоединяют их к светильнику специальными контактами. Затем следует установка осветительного прибора способом, соответствующим его конструкции.
Монтаж светильников в натяжной потолок требует аккуратности, точности, определенных знаний и навыков. Такую работу можно доверить лишь профессионалу своего дела.
Какие светильники называются точечными
Точечный светильник – это небольшой по размерам прибор для освещения пространства, для которого необходима установка скрытого типа. Он способен давать свет лишь небольшой части помещения, поэтому для полноценного и равномерного освещения комнаты подбирается нужное количество точечных светильников и определенным образом размещается на потолке. Прибор призван создавать узконаправленный поток света.
Название «точечный светильник» полностью передает особенности внешнего вида прибора и площадь освещаемого пространства.
Разделить точечные светильники можно на две большие группы по назначению: для монтажа в натяжном потолке и установки в гипсокартонные конструкции.
Особенности подсветки натяжного потолка
К осветительным приборам, помимо степени освещенности, предъявляется еще и требование, связанное с равномерным распределением света. Все дело в ощущениях – слишком яркий или тусклый свет будет чрезмерно напрягать глаза, и весь комфорт от пребывания в помещении сведется к нулю. Следовать данным требованиям, используя классические лампы накаливания, невозможно – даже хорошая люстра, оборудованная такими лампами, не сможет обеспечить комфортное освещение комнаты.
Избавиться от подобных проблем в случае с натяжными потолками можно при помощи точечных светильников. Монтаж точечных светильников в натяжной потолок обеспечивает равномерное и полноценное освещение в той зоне, где они установлены. Свет при этом получается довольно мягким и ненавязчивым, поэтому ни о каком дискомфорте не может быть и речи.
Установка светильников на натяжные потолки всегда выполняется совершенно одинаково. Опорой для крепления светильников является стойка, которая устанавливается на основном потолке. Когда полотно натяжного потолка смонтировано, в нем вырезаются отверстия подходящих размеров, которые фиксируются специальными кольцами. В данных отверстиях при необходимости устанавливаются термоизоляционные кольца, и после этого в каждое из них вставляется по точечному светильнику.
Подключение точечных светильников на 12 В
Для напряжения 12 В можно использовать все предложенные выше схемы, но дополнительно кабель выключателя нужно завести на преобразователь, после него на выходе уже пускать на лампы. Если площадь у комнаты значительна или для нее предусматривается большое количество светильников, то лучше подключать их к двухклавишному выключателю. Для такой схемы понадобится два блока питания или трансформатора. В этом случае схема будет иметь две ветви. Можно также отыскать выключатели на три клавиши или разместить несколько, и еще немного усложнить схему. Лучше всего расправляется с многофункциональной освещенностью в больших пределах прибор диммер.
Схема подключения светильников на 12 В отличается лишь наличием трансформатора. Представлен наглядный пример для подключения осветительных приборов к выключателю на две клавиши.
