Установка пластиковых окон своими руками — пошаговая технология монтажа в фотографиях

Монтаж оконной рамы пошагово

Теперь подробно и схематично рассмотрим установку оконной рамы. Для удобства восприятия все рекомендации снабжены подробными фотографиями и видео инструкциями.

Демонтаж старой оконной рамы

Процесс начинается с демонтажа старого окна. В большинстве случаев старые рамы выбрасываются, потому не жалеем их и распиливаем пилой или болгаркой. Сначала снимаем уплотнительную резинку, затем убираем теплоизоляционный материал.

Распиливаем раму и удаляем ее по частям. Снимаем подоконник и слой цемента под ним.

Установка окна в оконный проем

Приступаем непосредственно к монтажу рамы. Чтобы зафиксировать раму в оконном проеме используем клинья из дерева

Обратите внимание, что зазор между откосами и нижней стороны рамы должны быть одинаковыми и составлять примерно 2 сантиметра. Зазор между стеной и верхней часть рамы должен быть около 10 миллиметров

Очень часто возникает вопрос – на какую глубину сверлить отверстия в стене? Это зависит от материала, из которого сделана несущая стена.

Для бетона и кирпича оптимальная глубина составляет 6 сантиметров, для блока с пористой структурой – 8 сантиметров.

С помощью деревянных клиньев регулируем наклон рамы в проеме. Помните, что окно нужно выставить ровно в 3 плоскостях. Для этих целей лучше всего подойдет лазерный уровень, он имеет наибольшую точность.

Крепление рамы

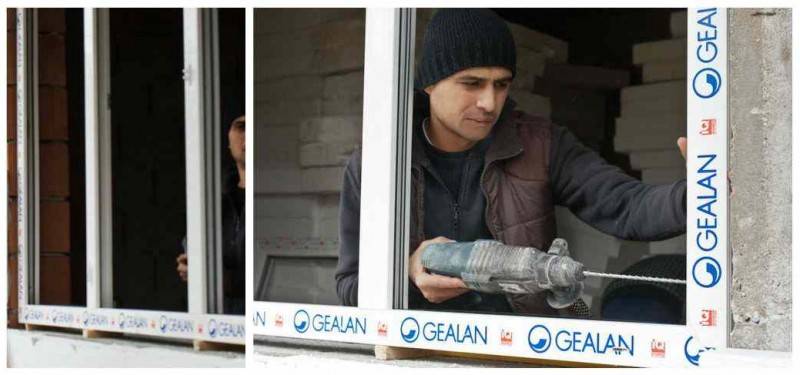

На этом этапе вам наверняка понадобится напарник. Нам нужно насверлить отверстия на вертикальных стойках рамы, ближе к верхним и нижним углам

В момент сверления важно удерживать рамы в отрегулированном положении. Стена сверлится на глубину 6-8 сантиметров

Раму в стене фиксируем при помощи анкеров.

С помощью поочередной подтяжки анкеров можно регулировать уровень рамы по вертикали. Не нужно до конца затягивать анкера, окончательная закрутка производится после завершения работ.

После того, как мы выровняли раму по вертикали, затягиваем анкер болты.

Не стоит слишком усердствовать, если слишком затянуть, можно нарушить геометрию рамы.

Герметизация окна

Особое внимание следует уделить правильной и качественной герметизации. Вы же не хотите, чтобы у вас под окном скапливалась влага и в морозную погоду гуляли сквозняки? Не герметичная оконная створка может привести к запотеванию, а в мороз и к заледенению стекол

У вас потеют окна? Обязательно прочитайте статье — почему потеют пластиковые окна.

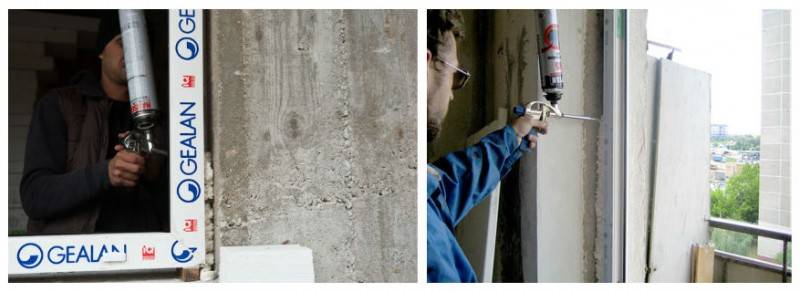

Главный помощник в вопросе герметизации – монтажная пена. Помните, что монтажная пена хорошо защищает от ветра, но без дополнительной обработки пропускает воду. Потому, после завершения работ по герметизации, нужно заштукатурить и покрасить пенный шов, или же установить откосы и водоотлив. Тщательно заполните все пустоты между рамой и стеной. После застывания пены, можно извлечь деревянные колышки.

Обратите внимание на характеристики монтажной пены. Она должна быть морозоустойчива

Не рекомендуется заделывать отверстия при температуре ниже 15 градусов.

Перед нанесением монтажной пены, тщательно смочите поверхность водой. Пена помимо герметизации обладает хорошими фиксационными свойствами, а так же хорошей шумоизоляцией.

Излишки пены после высыхания можно удалить канцелярским ножом.

Установка водоотлива

  1. По шву монтажной пены укладывается гидроизоляционная лента.
  2. Установка подставки и специальной компрессионной ленты, вместо ленты можно использовать монтажную пену.
  3. Водоотлив вставляется в специальный паз на оконной раме, с уклоном в сторону улицы, для того, чтобы погодные осадки стекали самотеком.
  4. Все швы тщательно проклеиваются герметиком.

Финальная сборка окон

После установки оконной рамы и герметизации створок можно приступить к вставке стеклопакетов. Стекло устанавливается на штатное место и фиксируется специальными штапиками по контору стеклопакета. После вставки стеклопакета, все дверцы следует проверить на предмет свободного открывания – закрывания.

Из чего состоит пластиковое окно

Сначала рассмотрим конструкцию пластикового окна. Без этого вы не разберетесь в самом процессе монтажа.

Изготавливают пластиковые окна из специального материала, который называется ПолиВинилХлорид. Поэтому сокращенно пластиковые окна так и называют – окна ПВХ. Как и у любого окна, основной элемент окна ПВХ – это рама из профиля, состоящего из ячеек. Чем больше в раме таких ячеек (еще их называют камерами), тем более теплым будет окно.

Как правило, цвет рамы белый. Хотя пластик может быть и черным, и коричневым, и даже цветным. Самый распространенный и самый бюджетный вариант – пластиковые окна белого цвета.

Кроме того, окно состоит из открывающейся части (створки) и неподвижной части, которую называют «глухарем». В эти части окна и вставляется непосредственно стеклопакет, который прижимается к раме специальной пластиковой планкой. Для герметичности кладется черный резиновый уплотнитель.

На оконные створки устанавливают специальные механизмы, с помощью которых окно открывается и закрывается.

Кроме того, снаружи окно имеет так называемый отлив – небольшая доска, с помощью которой отводятся осадки, и откосы – пластинки, которыми заделываются боковые и верхние части со стороны улицы.

Строение пластикового окна

Подготовка оконного проема. Материалы и инструмент для монтажа пластиковых окон

При замене уже имеющегося окна, произведите демонтаж старой системы и внимательно осмотрите проем на наличие всего, что может треснуть или осыпаться. Выступающие части убирают про помощи электроинструментов или молотка. После выравнивания плоскости ее зачищают, убирая строительный мусор и пыль, чтобы в дальнейшем пена плотно схватилась со стеной. Крупные выбоины и трещины заделывают цементом и шлифуют, затем всю поверхность обрабатывают проникающей грунтовкой.

  • железный и резиновый молотки;
  • набор отверток;
  • набор ключей-шестигранников разного размера;
  • перфоратор и шуруповерт;
  • сверла для металла и бетона (3–10 мм);
  • шестигранная ручка для демонтажа штифтов;
  • клинья для монтажа;
  • прокладки;
  • ключ для регулировки;
  • уровень, отвес, угол, рулетка;
  • стеклодомкраты;
  • циркулярная пила или электролобзик;
  • уплотнительные ленты, монтажная пена, лента или паста для пароизоляции.

Установка своими руками отливов и откосов на пластиковые окна

Закрепить отлив очень просто. Размеры его вычисляем точно так же, как и на подоконник, единственное отличие – большой уклон от окна, дабы вода не задерживалась и исчезала сразу после попадания. Крепеж можно выполнить монтажной пеной или обычными саморезами, прикручивается отлив к подставочному профилю (тот, на котором стоит все окно). Установку отлива своими руками можно считать оконченной, больше там ничего не нужно, разве что заклеить щель между отливом и пластиком силиконом по желанию.

Теперь плавно переходим к откосам. Они должны быть красивыми и теплоэффективными, поэтому мы (и не только мы) рекомендуем использовать сендвич-панели для сего дела (можно использовать гипсокартон – это дешевле). Если вы думаете, что своими руками установить откос на пластиковое окно очень тяжело, тогда вы ошиблись. Берем скотч и монтажную пену. Задуваем всю боковину или верх пеной, прислоняем откос и приклеиваем скотчем сендвич-панель к стене. Шов между окном и панелью заделать силиконом или другим чудо-приспособлением, которое предотвращает потери тепла и не пропускает влагу.

Теперь осталось выполнить установку фурнитуры и жалюзи на пластиковые окна своими руками и можно начинать пользоваться конструкцией уже через 30 часов. Необходимо подождать, пока монтажная пена полимеризируется и не будет деформировать сендвич-панель и другие элементы пластикового окна.

И по традиции предлагаем посмотреть неплохое видео установки окна своими руками, в нем подробно описан процесс и наглядно показаны все крепежи:

Виды пластиковых дверей

Двери, как и окна, тоже могут отличаться по целому ряду параметров: назначению, типам полотна и порога и пр.

Назначение

По назначению двери делятся на:

  • входные;
  • балконные;
  • межкомнатные.

Наружные двери являются утеплёнными (выполнены из 5-камерного профиля), часто усилены стальным листом или решёткой. Стенка профиля имеет толщину не менее 3 мм.

Наружные пластиковые двери изготавливаются с утеплением и усилением металлической решеткой или листом

По тепло- и звукоизоляционным характеристикам балконная дверь не отличается от входной, но она менее защищена от взлома и имеет механизм, позволяющий удерживать её в приоткрытом состоянии с целью проветривания.

Балконные двери отличаются от входных наличием механизма, удерживающего их в режиме проветривания

Межкомнатная дверь устроена проще всего и является наиболее дешёвой. Она не имеет утепления и защиты от взлома.

Межкомнатная пластиковая дверь отличается от ходной и балконной простотой конструкции

Тип полотна

Полотно бывает двух видов:

  1. Полностью глухое. Такое полотно представляет собой сэндвич-панель: утеплитель из вспененного полимера оклеивается с двух сторон листами пластика. В межкомнатных моделях вместо утеплителя могут применяться воздушные камеры.

  2. Частично или полностью остеклённое. В качестве остекления устанавливается стеклопакет такой же конструкции, как и в металлопластиковых окнах.

В дверях применяются стеклопакеты двух видов:

  • однокамерные: для межкомнатных дверей;
  • двухкамерные: для дверей наружных.

Тип порога

Металлопластиковые двери могут оснащаться порогами трёх видов:

  1. Рамный. Является частью рамы, соответственно, жёстко с ней связан и имеет покрытие из пластика
  2. Стальной армированный. Особо прочный порог, которым оснащаются входные двери.
  3. Алюминиевый. Как и рамный, применяется в межкомнатных дверях. Внутренняя полость может быть разделена на несколько камер (утеплённый вариант).

Способ открывания

Доступно множество вариантов:

  • Распашные: створка поворачивается относительно вертикальной оси в одну сторону.
  • Маятниковые: дверь открывается в обе стороны.
  • Карусельные: вращается по кругу.
  • Откатные: полотно отодвигается в сторону, как бы прячась в стену либо двигаясь вдоль неё.
  • Складные: полотно состоит из нескольких секций и может складываться подобно гармошке.

Полотно откатной двери может прятаться в конструкцию стены или двигаться вдоль ее поверхности

Класс прочности

Различают три класса:

  • класс «А»: наиболее прочные двери;
  • класс «Б»: средние по прочности;
  • класс «В»: наименее прочные.

Технология монтажа пластиковых окон

Подготовительные работы

Для установки пластиковых окон нам потребуются следующие инструменты и расходные материалы:

1. Перфоратор + буры (длина 150-200 мм, диаметром: 6 мм и 10-12 мм).

2. Дрель или кулачковый патрон на перфоратор + биты + сверло по металлу (диаметр 10-12 мм).

3. Пистолет для монтажной пены + пена (профессиональная, примерно 1 баллон на 2 окна) + распылитель для воды.

4. Отвес, гидроуровень, реечный уровень 60-80 см.

5. Рулетка, карандаш.

6. Нож «сапожный».

7. Молоток резиновый и стальной.

8. Стремянка.

9. Монтажные пластины, дюбели быстромонтаж 6Х40, саморезы по металлу со сверлом (длина 40 мм, диаметр 5 мм).

10. Анкеры распорные или винты самонарезные по дереву (диаметр этих крепежей – от 8 мм, длина такова, чтобы не менее 40 мм заходило в стену).

11. Клинья деревянные, клинья-подкладки полимерные.

12. Лента ПСУЛ, лента пароизоляционная или мастика.

13. Набор шестигранников для регулировки фурнитуры.

14. Сухая цементная смесь для ремонта проёма и восстановления наружного откоса.

15. Пила по дереву (ручная/сабельная/электролобзик) и монтировка – для демонтажа.

Получив окно, проверьте комплектацию, соответствие его размеров тем, что указаны в заказе, осмотрите его на предмет повреждений. Подготовку оконного блока производим в зависимости от выбранного способа монтажа.

Внимание! Пластиковые окна должны закрепляться в проёме через тело с помощью распорных анкеров (металлические крепежи – для прочных оснований, пластиковые пробки – для вспененных блоков) или самонарезных винтов (если стены сделаны из древесины). Монтажные пластины применяются, если наружная стена многослойная, и рама попадает на непрочный слой, например, на утеплитель

Снимаем с окна подвижную створку. Из верхней петли вытягиваем шток, отводим полотно, и, приподнимая его, снимаем с нижней петли.

Если крепим не пластинами, то придётся вынуть стеклопакеты. Острый сапожный нож вставляем между рамой и штапиком (посреди окна) и производим аккуратное надавливание. Первым делом выщёлкиваются длинные штапики, а затем короткие. Рекомендуем их подписать: «какой – откуда».

Сверлом по металлу (в фальцах изнутри профилей) делаем отверстия для прохода анкеров. От внутреннего угла коробки следует отступить 150-180 мм и по 120-150 мм в каждую сторону от импоста (вертикальной переборки окна). В большинстве случаев необходимо будет сверлить и под промежуточные крепежи, так как расстояние между точками фиксации для белых окон не должно превышать 700 мм, а для цветных – 600 мм.



Если крепление осуществляется пластинами, то их с теми же интервалами защёлкивают с торца рамы и прикручивают оцинкованными саморезами (спецификация – в перечне материалов).

Снизу к окну пристёгивается подставочный профиль и через тело фиксируется саморезами. Так же монтируются и расширители. Между данными изделиями и основными профилями окна прокладывается ПСУЛ (предварительно сжатая уплотнительная лента). Также рекомендуем запенить их полости (используйте удлинитель на пистолет, или насверлите несколько отверстий в труднодоступных местах), так как, часто, будучи однокамерными изделиями, они ухудшают теплоизоляционные свойства оконной системы.

Пока окно не установлено, прикрутите на раму снаружи карманы для москитной сетки.

Производим демонтажные работы. Тут всё более-менее просто: снимаем створки, сбиваем  откосы, удаляем подоконник, перепиливаем боковую стойку рамы, монтировкой складываем коробку и выдёргиваем её. Далее следует полностью освободить проём до несущих конструкций

Очень важно, перед установкой окна устранить все сквозные щели – воспользуйтесь полиуретановой пеной. Осмотрите плоскость четверти, если имеются раковины глубиной свыше сантиметра, заделайте их ремонтным составом

По плоскости четверти проклеивается ПСУЛ (некоторые мастера прикрепляют её на раму).

Демонтаж старых окон вместе с рамой и подготовка к работам

Вы измерили проем, купили все необходимые материалы и готовы устанавливать, но перед вами стоит одна небольшая проблема, которую необходимо устранить при помощи ножовки и молотка или таежного топорика – рама. Есть 2 варианта ее удаления – лояльный и интересный. Первый подразумевает длительное расшатывание, подрезание и изъятие рамы при помощи ножовки, гвоздодера или монтировки. Второй метод подразумевает активные работы топором или молотом.

Далее надо убрать монтажную пену, утеплитель, цемент и другие строительные чудеса, которые использовались для крепления старого окна. Не помешает пылесос, поскольку монтаж окон своими руками требует чистоты для лучшей адгезии материалов. Можно выдуть пыль компрессором или сразу пройтись мойкой, если есть такая возможность.

Конечно, большим преимуществом будет в меру аккуратное выбивание окна, чтобы несущая конструкция не была повреждена. Чем ровнее оконный проем, тем легче будет вам выровнять все и закрепить.

Откос

Если следовать простой инструкции, то установка откосов на окно из пластика своими руками не доставляет особых хлопот. Первым делом нужно аккуратно, чтобы не поцарапать материал окна, убрать лишнюю пену вдоль всей рамы. Для откосов чаще всего используются ПВХ-панели искомого размера.

Нужно приклеить панель к стенам малярным скотчем, минимум в трёх местах. Это предотвратит выталкивание панели от стены.

После застывания пены следует сделать окаймление по краям панели. Для этого есть специальный профиль в виде латинской буквы F. Из-за своей формы он легко входит между планкой и стенкой.

Завершение работ и регулировка пластикового окна своими руками

Теперь все комплектующие установлены и пришло время замазать пену ротбандом. Используя ножовку по дереву и строительный нож, обрежьте все излишки пены, как снаружи окна, так и внутри помещения, и заштукатурьте пену ротбандом.

Как только ротбанд застыл, покрасьте наружные откосы и внутреннюю штукатурку водоэмульсионной краской.

Следующим этапом при монтаже пластикового окна является удаление защитной пленки с откосов, подоконника, окна и навешивание створки.

Если створка где-то трет, а такое случается практически всегда, то её необходимо отрегулировать с помощью шестигранника диаметром 4 мм.

Регулировка створки на пластиковом окне своими рукамиПоложения ручки на пластиковом окнеРегулировка цапф на пластиковом окне своими руками

Все трудновыводимые пятна и загрязнения легче всего отмывать при помощи тряпочки, смоченной в растворителе. После отчистки пластикового окна следует навешать пластиковые закрывашки для петель, прикрутить ручку, поставить заглушки на подоконник и поставить заглушки на водоотводящие каналы, снаружи окна.

Установка заглушек на подоконник

И в самом конце, промазываем все щели жидким пластиком.

На этом монтаж металлопластикового окна своими руками в квартире закончен.

Этап 1. Замеры

В большинстве квартир встречаются проемы без четверти.

Если четверти нет, то рама будет установлена на анкеры, а пена закроется специальными нащельниками. Определить наличие четверти достаточно просто: если внутренняя и наружная ширина рамы разная, значит, четверть все же есть.

Как правильно замерить окна

  1. Вначале определяется ширина проема (дистанция между откосами). Штукатурку рекомендуется удалить, чтобы результат был более точным.
  2. Далее измеряется высота (дистанция между откосом сверху и подоконником).

Для определения ширины окна от ширины проема отнимаются два монтажных зазора. Для определения высоты от высоты проема отнимаются те же два зазора плюс высота профиля для подставки.

Точные замеры проема гарантируют идеальное сочетание эстетического восприятия и удобства эксплуатации пластикового окна

Проверяется симметричность и прямолинейность проема, для чего используются монтажный уровень и отвес. Все дефекты и неровности обязательно указываются в чертеже.

Чтобы определить ширину водоотлива, к уже наличествующему отливу следует добавить 5 см для загиба. Также при этом учитывается ширина утеплителя и облицовки (при условии последующей отделки фасада).

Замеры окна

Размеры подоконника определяются следующим образом: к ширине проема додается размер вылета, от полученной цифры отнимается ширина рамы. Касаемо вылета, то он должен на треть перекрывать отопительный радиатор.

Самостоятельная установка пластиковых окон

До установки на место створки и стеклопакеты должны обязательно стоять в вертикальном положении, для чего их приставляют к стене, уложив на пол картон. Ставить элементы можно только на ровную поверхность.

Монтаж окна

Монтажные работы производятся в такой последовательности:

  1. Из верхних петель створок при помощи отвёртки или плоскогубцев вынимают штифты (за них нужно браться снизу), после чего створки движением вверх снимают с петель. Из глухого окна нужно вынуть стеклопакет, поддев штапики ножом или шпателем.

  2. На раму наносится разметка, обозначающая положение крепёжных элементов. Оптимальный шаг — 40 см, от углов и импоста следует отступать 15 см.
  3. Оснастив дрель сверлом по металлу, согласно разметке просверливают в раме отверстия. Засверливаться нужно с внешней стороны.
  4. Раму устанавливают в проём, при этом между ней и торцами проёма прокладывают пластиковые распорные клинья в виде уголков (можно заменить деревянными брусками). Клинья желательно располагать напротив отверстий для крепежа.

  5. Регулируя положение клиньев, устанавливают раму так, чтобы монтажные зазоры со всех сторон имели равную ширину.
  6. При помощи уровня и отвеса выставляют раму в строго вертикальное положение.
  7. Через отверстия в раме наносят разметку на стену.
  8. Сняв раму, просверливают в стене при помощи перфоратора, оснащённого сверлом по бетону, отверстия под анкеры или дюбели глубиной 6–10 см. В отверстия устанавливаются гильзы крепёжных элементов.
  9. Снова устанавливают раму и ввинчивают крепёж. На данном этапе его нужно только наживить.

  10. Регулируют положение рамы при помощи отвеса и водяного уровня, после чего завинчивают крепёж окончательно. Завинчивать дюбели или анкеры с силой нельзя, так как они при этом выгнут профиль. Нужно остановиться, как только шляпка скроется в профиле либо даже когда она будет выступать из него на 1 мм.
  11. Створки или стеклопакеты устанавливаются на место. Следует проверить, легко ли открываются створки, хорошо ли работают петли и прочая фурнитура.
  12. Проём и раму обрызгивают водой. После этого, двигаясь снизу вверх, зазор между рамой и проёмом поворотно-круговыми движениями заполняют монтажной пеной. Заполнение следует выполнять в несколько приёмов, каждый раз обрабатывая участок длиной в 25–30 см. При таком подходе перерасход герметика будет исключён (монтажная пена при высыхании сильно увеличивается в объёме).

  13. Изнутри и с внешней стороны швы закрываются сначала пароизоляционной лентой (снизу она должна быть фольгированной), затем — специальными нащельниками.

Видео: установка пластикового окна в панельном доме

Монтаж подоконника

Подоконник прикручивается к подставочному профилю после установки окна.

Подставочный профиль необходим для крепления подоконика и защиты окна от промерзания

Подробно процесс крепления подоконника освещён в данной статье: http://postroika.biz/6000-ustanovka-plastikovogo-podokonnika-svoimi-rukami.html

Монтаж откосов

Окно без откосов будет выглядеть незавершённой конструкцией, через которую, независимо от количества камер, будет поступать холод извне и уходить тепло изнутри помещения.

Установку этих элементов следует произвести в течение 3-х дней после монтажа окна. Наилучший вариант — установить их в тот же день. Подробно монтаж откосов описан здесь: http://postroika.biz/454-ustanovka-plastikovyh-otkosov-na-okna-svoimi-rukami.html

Монтаж отливов

Со стороны улицы нужно к подставочному профилю прикрутить при помощи саморезов водоотлив. Место соединения должно быть абсолютно водонепроницаемым, для чего его тщательно обрабатывают герметиком.

Края водоотлива нужно завести в отверстия глубиной в несколько сантиметров, специально вырезанные в стене при помощи перфоратора.

Порядок установки водоотлива

Комплектующие для пластиковых окон

Схема монтажа пластикового окна

На двустворчатое и трехстворчатое окно требуется следующие комплектующие:

  1. Подоконник – 1 шт;
  2. Пластиковые откосы – 3 шт;
  3. Отлив – 1 шт.
  4. Стартовый профиль для пластиковых окон – 3 шт;
  5. Наличники – 3 шт;
  6. Заглушка на подоконник – 1 шт;
  7. Подставочный профиль – 1 шт.

Элементы пластикового окна

В зависимости от толщины стены определим ширину подоконника, откосов и отлива. Существует три основных типа жилых зданий: панельные дома с толщиной наружной стены 300-350 мм, кирпичные дома с толщиной наружной стены – 510 мм, и кирпичные дома с толщиной стены – 640 мм и более.

Для панельного дома потребуется отлив шириной 160 мм, подоконник шириной 300 мм, два откоса шириной 450 мм. Почему два? Потому что один пластиковый откос распускается по длине, одна половина монтируется на верхний внутренний откос окна, а вторая половина устанавливается на боковой откос. Второй пластиковый откос также распускается пополам и используется только одна половина на второй боковой откос окна. Вторая половина остается «про запас» или будет использована при установке второго пластикового окна.

Для кирпичного дома с толщиной стены – 510 мм потребуется отлив шириной 260 мм, подоконник шириной 400-500 мм, три откоса шириной 450 мм.

Для кирпичного дома с толщиной стены 640 и более требуется отлив шириной 260 мм, подоконник шириной 600 мм, три откоса шириной 600 мм.

Следующее,  что предстоит сделать, это определить длину комплектующих пластикового окна, а именно длину подоконника, длину откосов и отлива.

Длина подоконника определяется очень просто, необходимо к ширине окна прибавить 160 мм – для кирпичных домов или 140 мм – для панельных домов. Т.е. если у вас ширина окна 1300 мм, то длина подоконника в кирпичном доме будет равна 1460 мм, в панельном – 1430 мм.

Длина откосов не зависит от типа здания. Длина верхнего откоса равна ширине окна плюс 100 мм, длина боковых откосов равна высоте окна плюс 100 мм.

Длина отлива равна ширине окна плюс 100 мм.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
