Установка пластикового окна своими руками: рассмотрим монтаж пластикового окна пошагово

Конструктивные особенности пластиковых оконных систем

Для изготовления окон из пластика используется поливинилхлорид. Этот материал сокращенно обозначается литерами ПВХ. Аббревиатура используется в названии пластиковых оконных систем.

При производстве ПВХ окон применяется профиль с разным количеством воздушных камер. Их число влияет на тепло- и звукоизоляционные свойства изделия. Они представляют собой изолированные пространства между ребрами жесткости профиля. Количество камер также влияет на монтажную толщину профильной системы. Разница между наименьшим и наибольшим значением этого размера составляет всего лишь около 30 мм. Поэтому пластиковое окно даже с самым широким профилем без труда монтируется вместо старой деревянной конструкции. Профильная пластиковая система от известных производителей в большинстве случаев имеет минимум 3 и максимум 6 воздушных камер.

Все оконные профили дополнительно армируются с помощью стальной вставки. Поэтому ПВХ конструкции называют металлопластиковыми изделиями. Армирование выполняется в средней камере. Усилительные вкладыши повышают жесткость конструкций, используются в качестве основы для крепежных элементов при монтаже ПВХ изделий и фурнитуры. Во время изготовления профильных систем применяются П-образные и замкнутые стальные вставки.

Производители ПВХ окон используют профили эконом, стандартного и премиум-класса. Рекомендуется отдавать предпочтение «золотой середине». Выбор профиля класса стандарт позволит установить качественные оконные системы в поворотно-откидном исполнении. Экономичный вариант отличается тонкими внутренними перегородками между камерами. Из-за этого профильные системы могут промерзать при низких температурах. Премиум продукция обходится заказчикам дороже по сравнению с другими вариантами и нередко дополняется разными опциями.

Изготавливаются металлопластиковые окна в основном белого цвета. При необходимости можно заказать конструкции под дерево, черного, коричневого или любого другого тона.

Прежде чем начать выполнять монтаж пластикового окна необходимо познакомиться с его конструкцией:

Рама — несущее основание металлопластиковой оконной системы.
Створка — открывающаяся и закрывающаяся часть ПВХ изделия.
Стеклопакет — состоит минимум из двух стекол. Соседние элементы образуют герметичную камеру с сухим воздухом или инертным газом. Часто используется аргон для увеличения сопротивления теплопередаче. От количества камер зависит название стеклопакета. В основном выпускаются одно, двух и трехкамерные изделия.
Глухарь — не открывающаяся часть металлопластикового окна
Дистанционная рамка — создается из пластика или чаще из алюминия. Элемент размещается между стеклами и совместно с бутиловым герметиком скрепляет соседние светопроницаемые детали и обеспечивает герметичность камеры.
Штапик — небольшая планка из ПВХ, использующаяся для фиксации стеклопакета в раме.
Уплотнитель из резины для обеспечения требуемой степени герметичности металлопластиковой конструкции в закрытом состоянии. Этот материал размещается на раме и створке.
Фурнитура — механические элементы пластиковой оконной системы. Используются для удержания, открытия и закрытия створки, включая проветривание и даже микропроветривание. К таким деталям относятся ручки, петли, детские замки, блокираторы поворота, откидные ножницы.
Импост — планка в вертикальной или горизонтальной плоскости, разделяющая оконную конструкцию на отдельные части. В них вставляются поворотно-откидные створки или глухари.

Когда выполняется установка пластикового окна своими руками, обязательно монтируется металлический слив. Деталь закрепляется со стороны улицы в нижней части поливинилхлоридной конструкции. Слив предназначен для отвода воды, которая появляется в результате таяния снега или дождей.

Демонтаж старого окна

Убрать ненужную конструкцию без разрушения рамы достаточно сложно. Чаще всего остаются целыми только створки. Первым делом их открывают и далее, приподняв, снимают с навесов или вырывают с удерживающими шурупами. Если окна совсем старые и створки так сказать «прикипели», для безопасности рекомендуется заранее вынуть из них штапики и стекла.

Используя болгарку или ручную пилу нужно распилить старую раму в нескольких местах, после чего можно будет ее легко удалить, используя ломик, гвоздодер, перфоратор и др. инструменты. Далее снять наружный металлический отлив.

Подоконная доска демонтируется таким же способом, как и рама: сначала распиливается, поддевается и затем снимается по частям при помощи подручных инструментов.

Подоконник, сделанный из бетона, удалить немного сложнее, вынуть целым его не получится. Разбить его можно отбойным молотком или перфоратором. Однако, если он имеет приличный вид, его можно просто отреставрировать.

Все эти процессы работы являются самыми грязными, поэтому оконные проемы хорошо очищают от мусора, грязи, ненужной краски, утеплителя, пыли. Обязательно поверхность грунтуется.

Установка новых пластиковых окон – основные этапы

Существует определенный алгоритм действий по установке или монтажу пластиковых окон. Данные этапы были выявлены опытными профессионалами и проверены на практике. Если вы будете соблюдать нужную последовательность и выполнять все действия в определенном порядке, то ставить окна будет легко, и сама работа не займет много времени. Итак, можно выделить следующие этапы установки ПВХ окон своими руками:

рама вставляется в оконный проем, под ней располагаются специальные распорные клинья
в подготовленные места вставляются крепежные элементы
осуществляется окончательное крепление
аккуратно затягиваются саморезы так, чтобы рама не выгнулась, поскольку это может привести к деформации окна
после монтажа рамы в оконный проем деревянного дома обязательно возникнут зазоры между оконным блоком и стеной, которые необходимо заделать с помощью герметика
потом нужно ставить подоконник под ПВХ окно
в завершение делаются откосы

Установка окон своими руками

Установка включает 4 этапа: монтаж самого окна, а затем подоконника, откосов и отливов. Разберемся с этими этапами более подробно.

Технология и порядок установки пластиковых окон

В целом, порядок установки окон из пластика в каждом доме одинаков, хотя для деревянного дома есть некоторые отличия: например, окно монтируется не в сам проем, а в оконную коробку. Сама коробка, как уже было сказано, не должна иметь никаких дефектов, и окно должно подходить под её размеры.

Усадка окна будет менее плотной и интенсивной: зазор между верхней плоскостью проема и коробкой должен быть 3-6 см. В остальном, особых отличий нет. Перед монтажом также убедитесь, что температура не превышает -10 или +30 градусов. Наиболее подходящая температура для установки +20-21 градус.

Монтаж пластикового окна

Установка начинается с размещения окна в коробку, и прикрепления к удерживающим элементам. Для закрепления подойдет брусок, ширина — 1 см. Деревяшку можно будет использовать при креплении окна в коробку.

После фиксации вставьте окно в проем и выровняйте. После прикрепления пластикового окна, еще раз проверьте, чтобы оно стояло ровно, и начинайте работать с помощью монтажной пены.

Совет! Перед применением пены, воспользуйтесь пульверизатором (или же «пшикалкой»), и смачивайте стены — это обеспечит максимальное прилегание к стене.

Как только окно было установлено, пора приступать к установке подоконника.

Установка подоконника для пластиковых окон

При установке подоконника на пластиковое окно – отпилите его по размеру (подоконник придет с завода большего размера – с запасом). Затем выровняйте и подставьте к окну или подставочному профилю.

После выравнивания, можно начать запенивание, перед этим придавив подоконник чем-нибудь тяжелым — это поможет монтажной пене не выпирать наверх.

Установка откосов на пластиковые окна

Перед установкой откосов на пластиковые окна, уберите всю лишнюю пену, которая осталась после запенивания. После чего отрежьте на необходимую длину ПВХ-панели, вертикально выровняйте и прикрепите к пене.

Затем, как пена схватится, сделайте окантовку на концах панелей и установите специальный профиль, напоминающий букву F.

Установка отливов на пластиковые окна

Монтаж отливов должен производиться в паз, расположенный под окном. После монтажа отливы нужно выровнять, чтобы они хорошо прижались в окну. Затем закрепите отливы саморезами и запеньте.

Собственно, на этом монтаж окна заканчивается. Теперь разберем основные ошибки, которые могут возникнуть при монтаже.

Как правильно делать замеры

Перед обмером оконного проёма желательно сбить откосы, чтобы чётко видеть его границы. Быстрее всего сбивка выполняется перфоратором, оснащённым специальным инструментом — «лопатой».

Оголив основной материал стен, замеряют высоту и ширину проёма. Замеры нужно производить в нескольких точках вдоль проёма, после чего из полученных значений выбирают наименьшие. В проёмах с четвертью обмер проводят по наружной стороне проёма, то есть снимают расстояния между краями четвертей.

Размеры окна будут зависеть от вида проёма:

Для проёмов с четвертью: ширину окна определяют путём прибавления к ширине проёма с наружной стороны 3 см. Высоту окна принимают равной высоте проёма с наружной стороны (то есть между выступами-четвертями).
Для проёмов без четверти: ширину окна определяют, отнимая от ширины проёма две ширины монтажного зазора. Последний составляет 1,5–2 см, следовательно, отнять нужно 3–4 см.

Из замера ширины оконного проема следует вычесть два монтажных зазора (в сумме эта величина составит 3–4 см)

Высоту окна рассчитывают путём вычитания из высоты проёма двух монтажных зазоров и высоты подставочного профиля.

Высоту пластикового окна определяют путем обмера проема с последующим вычетом из результата высоты подставочного профия и двух монтажных зазоров

Ширину отлива и подоконника подбирают исходя из того, насколько глубоко в проёме решено располагать окно. Обычно от наружной поверхности стены отступают 1/3 толщины стены. Тогда ширина отлива составит 1/3 толщины стены + 5 см.

Ширину подоконника рассчитывают так: к расстоянию от внутренней поверхности окна до внутренней поверхности стены прибавляют 2 см (на эту величину подоконник будет заводиться под окно) и ещё ширину выступающей части, которая должна быть такой, чтобы подоконник перекрывал имеющийся под ним радиатор отопления на половину его (радиатора) ширины.

Оптимальный запас по длине для подоконника составляет 15 см. Величину запаса можно и уменьшить, но не более 8 см. При этом нужно учитывать, что окно будет выглядеть менее привлекательно.

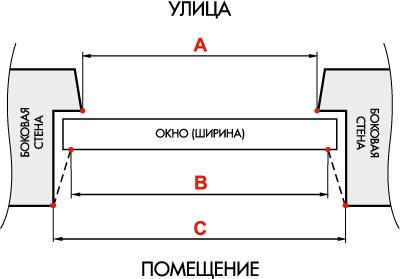

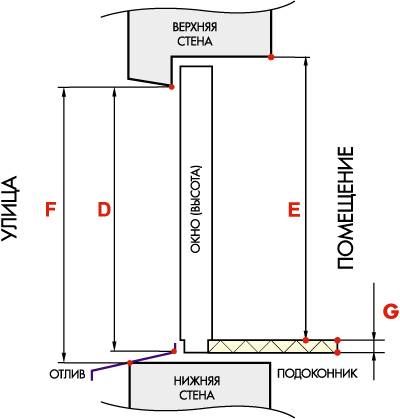

Схема является иллюстрацией к понятиям величин, участвующих в определении размеров пластикового окна, откосов и подоконника

Чтобы определить размеры дверной коробки, от ширины проёма нужно отнять два монтажных зазора (они имеют ту же ширину в 1,5–2 см), а от высоты проёма — только один.

Что представляет собой конструкция ПВХ

Сначала нужно ознакомиться с особенностями, составляющими евроокна. Главный несущий элемент — ячеистая рама, которая в свою очередь состоит из профилей, оснащенных 1, 2, 3 камерами. По классам они подразделяются на “Эконом”, “Стандарт”, “Премиум”. Окна в панельном доме должны полностью соответствовать определенным стандартам качества.

Материал изготовления – поливинилхлорид. Жесткость конструкции придает специальная вставка, расположенная в центре. Большие рамы обычно состоят из двух половин, разделены вертикальной пластиковой перемычкой. Стекла удерживается за счет штапиков в виде тонкой панельки.

Герметичность изделию придает резиновый уплотнитель черного цвета. Фурнитуру представляют поворотно-откидные механизмы, чтобы можно было беспрепятственно открывать, закрывать фрамугу.

В качестве отделки боковых частей стеклопакета — откосы. Также входит подоконник, отлив. Первый монтируется изнутри помещения, второй — снаружи.

На рынке сегодня встречаются разные варианты стеклопакетов. Перед приобретением разумно просмотреть фото, тематическое видео, почитать статьи. Обычно стеклопакеты продаются в сборке с нужными аксессуарами. Хотя бывает, что приходится докупать отдельные детали.

Способы закрепления рамы

Перед тем как установить пластиковое окно своими руками немаловажным моментом является и выбор метода крепления, что будет использоваться в дальнейшем. Фиксацию оконного профиля можно осуществить посредством анкеров или монтажных пластин. Оба варианта обладают собственными сильными и слабыми сторонами, ввиду чего прежде чем отдавать окончательное предпочтение нужно не только ознакомиться с ними более подробно, но и учитывать некоторые особенности помещения.

Первоначально необходимо обращать внимание на материал, из которого состоит стена. Если предстоит поставить окно в кирпичном или панельном доме, то кардинальных преимуществ или недостатков использования того или иного типа крепления почти нет

Когда же возникает потребность производить установку в здании, сооруженном из пеноблоков или газобетона, то более предпочтительным вариантом является закрепление при помощи монтажных пластин.

Особенности монтажа с применением анкерных болтов

Анкера в качестве крепежей в основном используются при монтаже крупногабаритных оконных конструкций, а также тех, что имеют огромный вес. При таком способе фиксации окно устойчиво сопротивляется множеству ударных нагрузок, что возникают, к примеру, в ходе эксплуатации окон с наличием створок, открытие которых можно осуществлять в два разных положения. Кроме этого проходящие насквозь через раму анкерные болты предоставляет возможность выполнить более точное регулирование вертикалей и горизонталей устанавливаемой оконной конструкции. При соблюдении всех правил такое крепление обладает большей прочностью, гарантируя отсутствие вибраций, что могут возникать при сильных порывах ветра. Еще одной положительной стороной является минимальный риск проседания установленной оконной конструкции в ходе дальнейшей эксплуатации.

Существенный недостаток при их использовании заключается в том, что ввиду сквозного просверливания возникает огромная вероятность разгерметизации камер нового окна. Учитывая это, может произойти нарушение баланса температуры внутри них. Второй недостаток фиксации рамы посредством анкеров заключается в необходимости соблюдать предельную точность и избегать даже мелких недочетов при проделывании отверстий в профиле, поскольку в ином случае в результате их некорректного сверления может произойти образование зазоров, неполное закрытие оконных створок и другие отрицательные последствия.

Особенности закрепления пластиковых окон при помощи монтажных пластин

Этот способ является более простым, благодаря чему им может без сложностей воспользоваться даже человек, что впервые столкнулся с такой задачей. При закреплении пластикового окна посредством монтажных пластин удается наверняка избежать разгерметизации стеклопакетов, а также сохранить существенное количество своего времени. Монтажные пластины являются подходящим вариантом для оконных конструкций с глухими стеклопакетами и небольшими габаритами. В конечном счете, внешний вид окна не испортится, поскольку в дальнейшем будет осуществляться отделка откосов, которая позволит полноценно замаскировать их наличие.

Недостаток тоже имеется и заключается в возможном некотором дрожании, которое способно возникать из-за недостаточно плотного прилегания скрепляемых компонентов между собой, поскольку фиксация монтажных пластин производится к профилю, а не как при применении анкеров, когда в нем проделываются сквозные отверстия.

Обратите внимание! Для крепления монтажных пластин в проеме из бетона или кирпича рекомендуется сделать мелкие углубления, благодаря чему удастся избежать потребности в нанесении лишнего выравнивающего слоя перед созданием внутренних откосов.

Крайне часто при установке специалисты сочетают оба вида крепежей. Фиксация с использованием анкеров производится в стены через боковые элементы рамы и профиль окна, а сверху для закрепления задействуют исключительно монтажные пластины. Если установка пластикового окна совершается в деревянной бане, то второй вид креплений применяется в редких случаях, поскольку может произойти их расшатывание. В некоторых ситуациях вместо анкеров используются оцинкованные саморезы.

Установка окна

Если для установки пластикового окна был выбран метод с распаковкой стеклопакета, то процесс будет проходить следующим образом. Первым делом нужно вынуть стекло из оконной рамы. Для этого аккуратно один за одним снимаются все штапики, благодаря которым держится стекло. Затем стекло под небольшим наклоном плавно вынимается из рамы. После распаковки стеклопакета стекло лучше сразу убрать в другую комнату, дабы не повредить его во время монтажа рамы.

Для начала оконную раму нужно установить на заранее подготовленные деревянные клинья. Это нужно для того чтобы рама изначально приняла нужное положение и не сместилась во время монтажа.

Вооружившись дрелью, в раме проделывают отверстия под анкера (по три отверстия с каждой стороны). Просверлив все отверстия, стоит убедиться в том, что рама не сместилась. Для этого можно воспользоваться отвесом и лазерным уровнем. Традиционный пузырьковый уровень лучше не применять, так как он не дает максимально точных измерений.

Убедившись, что все показатели в норме можно прикреплять окно анкерами. Для этого воспользовавшись перфоратором на уровне уже имеющихся в раме отверстий нужно сделать аналогичный отверстия в стене, глубиною не менее 6 см. Далее проводится крепеж анкеров, начиная с нижнего ряда. После каждого закрепленного анкера перепроверяется ровность окна.

На этапе монтирования оконной рамы устанавливается и отлив. Крепится он к подставочному профилю, который был заранее установлен под рамой. Края отлива нужно немного «утопить» в стену, предварительно проделав в ней отверстия. В конце монтажа все имеющиеся стыки и щели с наружной части окна заделываются герметиком.

Проделав все вышеперечисленные манипуляции в раму можно вставлять стекло.

Установка пластикового окна без распаковки проводится по схожему принципу. Отличие данного процесса лишь в том, что пакет в этом случае не разбирается, а монтируется полностью. Крепеж оконной конструкции проводится без применения анкеров, а с помощью специальных пластин.

Также как и в первом случае, стеклопакет устанавливают на заранее подготовленный подставочный профиль и деревянные клинья. Затем окно выравнивается и проверяется уровнем. К оконному профилю саморезами прикручиваются пластины из прочного металла. Они могут быть линейные или П-образные. Расстояние между пластинами не должно превышать 7 см.

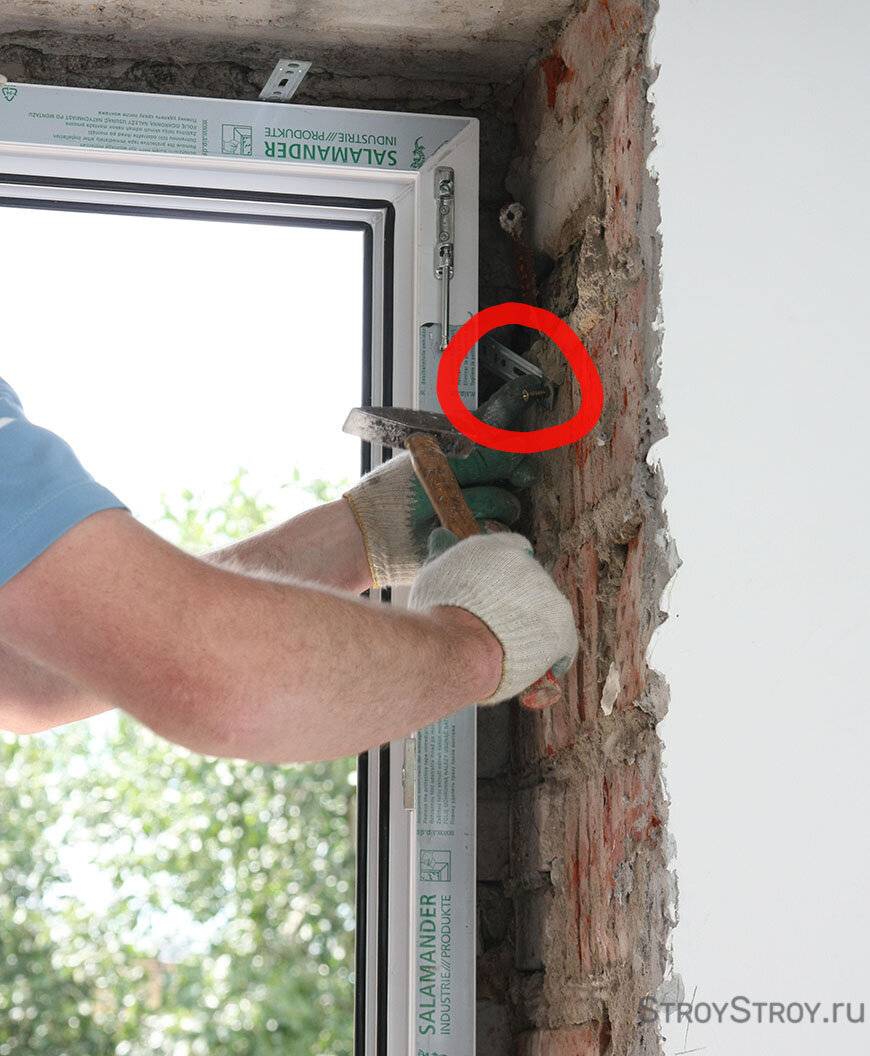

У пластин есть так называемые хвостики с отверстиями для анкеров. Во время монтажа хвостики нужно согнуть и плотно прижать к стене. В имеющееся отверстие вставляется дюбель и с помощью дрели монтируется в стену. Крепеж анкеров в данном случае проводится по направлению снизу вверх. На каждом этапе вкручивания дюбелей окно проходит нивелирную проверку.

Монтаж оконной рамы пошагово

Теперь подробно и схематично рассмотрим установку оконной рамы. Для удобства восприятия все рекомендации снабжены подробными фотографиями и видео инструкциями.

Демонтаж старой оконной рамы

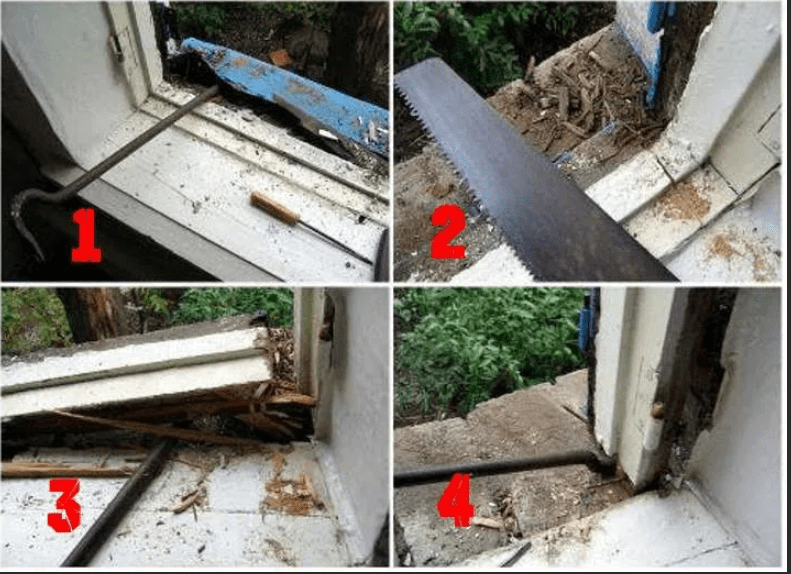

Процесс начинается с демонтажа старого окна. В большинстве случаев старые рамы выбрасываются, потому не жалеем их и распиливаем пилой или болгаркой. Сначала снимаем уплотнительную резинку, затем убираем теплоизоляционный материал.

Распиливаем раму и удаляем ее по частям. Снимаем подоконник и слой цемента под ним.

Установка окна в оконный проем

Приступаем непосредственно к монтажу рамы. Чтобы зафиксировать раму в оконном проеме используем клинья из дерева

Обратите внимание, что зазор между откосами и нижней стороны рамы должны быть одинаковыми и составлять примерно 2 сантиметра. Зазор между стеной и верхней часть рамы должен быть около 10 миллиметров

Очень часто возникает вопрос – на какую глубину сверлить отверстия в стене? Это зависит от материала, из которого сделана несущая стена.

Для бетона и кирпича оптимальная глубина составляет 6 сантиметров, для блока с пористой структурой – 8 сантиметров.

С помощью деревянных клиньев регулируем наклон рамы в проеме. Помните, что окно нужно выставить ровно в 3 плоскостях. Для этих целей лучше всего подойдет лазерный уровень, он имеет наибольшую точность.

Крепление рамы

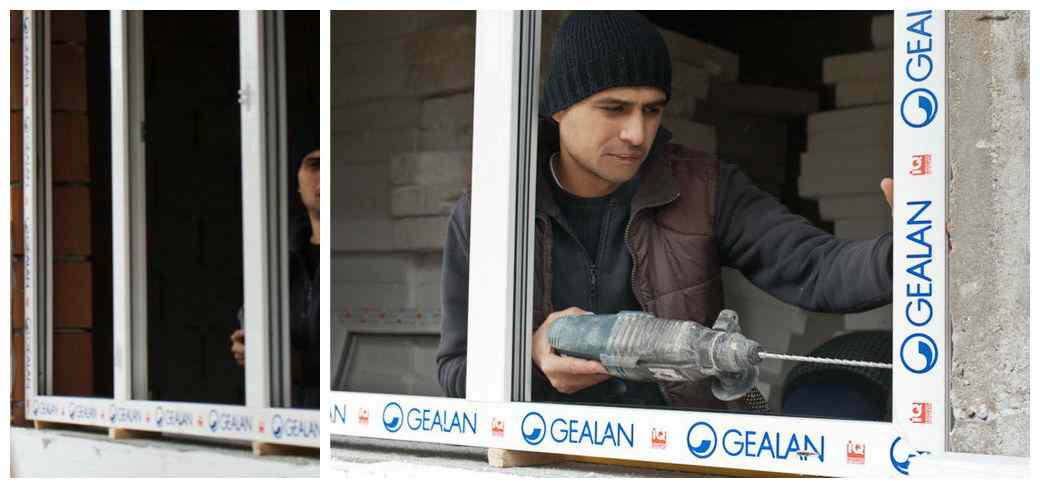

На этом этапе вам наверняка понадобится напарник. Нам нужно насверлить отверстия на вертикальных стойках рамы, ближе к верхним и нижним углам

В момент сверления важно удерживать рамы в отрегулированном положении. Стена сверлится на глубину 6-8 сантиметров

Раму в стене фиксируем при помощи анкеров.

С помощью поочередной подтяжки анкеров можно регулировать уровень рамы по вертикали. Не нужно до конца затягивать анкера, окончательная закрутка производится после завершения работ.

После того, как мы выровняли раму по вертикали, затягиваем анкер болты.

Не стоит слишком усердствовать, если слишком затянуть, можно нарушить геометрию рамы.

Герметизация окна

Особое внимание следует уделить правильной и качественной герметизации. Вы же не хотите, чтобы у вас под окном скапливалась влага и в морозную погоду гуляли сквозняки? Не герметичная оконная створка может привести к запотеванию, а в мороз и к заледенению стекол

У вас потеют окна? Обязательно прочитайте статье — почему потеют пластиковые окна.

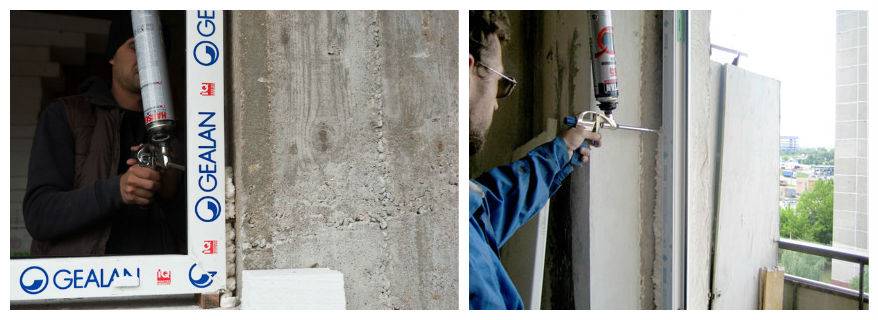

Главный помощник в вопросе герметизации – монтажная пена. Помните, что монтажная пена хорошо защищает от ветра, но без дополнительной обработки пропускает воду. Потому, после завершения работ по герметизации, нужно заштукатурить и покрасить пенный шов, или же установить откосы и водоотлив. Тщательно заполните все пустоты между рамой и стеной. После застывания пены, можно извлечь деревянные колышки.

Обратите внимание на характеристики монтажной пены. Она должна быть морозоустойчива

Не рекомендуется заделывать отверстия при температуре ниже 15 градусов.

Перед нанесением монтажной пены, тщательно смочите поверхность водой. Пена помимо герметизации обладает хорошими фиксационными свойствами, а так же хорошей шумоизоляцией.

Излишки пены после высыхания можно удалить канцелярским ножом.

Установка водоотлива

По шву монтажной пены укладывается гидроизоляционная лента.
Установка подставки и специальной компрессионной ленты, вместо ленты можно использовать монтажную пену.
Водоотлив вставляется в специальный паз на оконной раме, с уклоном в сторону улицы, для того, чтобы погодные осадки стекали самотеком.
Все швы тщательно проклеиваются герметиком.

Финальная сборка окон

После установки оконной рамы и герметизации створок можно приступить к вставке стеклопакетов. Стекло устанавливается на штатное место и фиксируется специальными штапиками по контору стеклопакета. После вставки стеклопакета, все дверцы следует проверить на предмет свободного открывания – закрывания.

Демонтаж старого окна

Этот этап монтажа новой пластиковой оконной системы представляет собой пыльный и грязный процесс. Демонтаж старой конструкции, выполненной обычно из дерева, проводится после доставки приобретенного ПВХ изделия. Процедуру необходимо начинать с защиты мебельных предметов. Для этого используется полиэтиленовая пленка. Однако лучшим вариантом является вынос всей мебели из комнаты.

Демонтажные работы выполняются при использовании:

ножовки по дереву или электрического лобзика;
монтировки;
зубила и молотка или перфоратора.

Процесс начинается со снятия форточки или сначала маленькой, а потом большой створки. Затем распиливается и вынимается из рамы внутренняя перегородка. Далее, демонтируется нижняя часть оставшейся конструкции. Она тоже распиливается и удаляется из помещения. Аналогичным образом поступают с другими частями старой оконной системы. Демонтажу также подлежит подоконник и водоотлив.

Устройство пластикового окна

Основной компонент таких окон – рама. На нее монтируют створки и фурнитурные элементы. Металлопластиковая рама монтируется в проем и состоит из профилей ПВХ, усиленных внутри стальным армированием. При этом железные элементы, в отличие от полимерных, не доходят до зоны стыка (у последних области соединения крепко свариваются). Рама делает конструкцию жестче и помогает ей выдерживать вес других компонентов. К их числу относятся:

Створки, состоящие из армированного профиля. Они обеспечивают открывание и закрывание окна в разных направлениях. Обычно предусмотрены два режима: горизонтальное распахивание и вертикальное открытие для проветривания.
Герметичный стеклопакет. Он состоит из группы стекол, объединенных попарно в камеры (их число бывает от 1 до 3).
Штапик – широкая пластиковая деталь, фиксирующая стекла.
Фурнитура – металлические элементы, формирующие механизм настройки положения створок. Сюда же можно отнести и ручки, монтируемые на внутреннюю сторону.
Уплотнитель – изделие из резины, каучука или силикона, делающее конструкцию герметичнее. Оно предохраняет помещение от сквозняков, холодного воздуха, влаги. Им оборудуют рамы, створки и участки соединения штапика со стеклянной поверхностью. Места соединения скрепляют герметиком.
Импост – армированный пластмассовый профиль, имеющий 3 или 5 камер. Он монтируется вертикально и делит проем на несколько областей (в зависимости от числа створок).

Дополнительные элементы – откосы, подоконник и наличники. Они также входят в систему окон, выполняются из прочного пластика и используются для отделки места вокруг проема.

На створки с наружной стороны закрепляют москитную сетку в прочной раме. Она приобретается отдельно для защиты от насекомых и предотвращения выпадения домашних животных.
