Установка пеллетного котла своими руками

Как производится обвязка такого оборудования?

Общая схема монтажа котлов отопления состоит из следующего ряда этапов:

  • монтаж распределительных гребенок;
  • монтаж соответствующих насосных контуров для каждого потребителя;
  • установка предохранительного оборудования;
  • установка расширительного бака;
  • монтаж запорной арматуры;
  • соединение котла с подающим и обратным контурами;
  • заполнение контуров теплоносителем;
  • опрессовка оборудования и проверка его работы.

На практике все зависит от мощности оборудования, количества потребителей, особенностей конструкции котла и т. п. Следует отметить, что к обвязке пеллетных котлов предъявляются довольно высокие требования. Во-первых, потому что влажность топлива должна оставаться приемлемо низкой, а во-вторых, поскольку и топливо, и теплоноситель разогреваются до очень высоких температур. Некачественная обвязка может привести к тому, что условия эксплуатации оборудования будут нарушены, и котел быстро выйдет из строя.

В соответствии с нормами пожарной безопасности для обвязки пеллетных котлов рекомендуется использовать негорючие металлические трубопроводы. Применение полипропиленовых конструкций на практике не только опасно, но и не выгодно, поскольку температура теплоносителя на выходе из котла часто превышает рабочие показатели полимерных материалов. В результате уже через пару лет трубопроводы придется заменять.

Пеллетный котел — устройство достаточно сложное. Специалисты настоятельно не рекомендуют заниматься монтажом и обвязкой таких устройств неопытным новичкам. Однако знание основных этапов обвязки и некоторых нюансов этого процесса позволит эффективно проконтролировать работу приглашенной бригады монтажников.

На схеме представлен один из вариантов обвязки пеллетного котла отопления: 1 — помпа МК; 2 — смесительный кран МК; 3 — помпа ТК1; 4 — смесительный кран ТК1; 5 — рециркуляция воды в ТК1; 6 — помпа ТК2; 7 — смесительный кран ТК2; 8 — рециркуляция воды в ТК2; 9 — помпа ГВС; 10 — теплообменник ГВС; 11 — подача проточной воды в ГВС

Чтобы произвести обвязку пеллетного котла, необходимо:

  • выполнить установку котла;
  • подключить соответствующую горелку (если используется комбинированная модель котла);
  • установить бункер для пеллет;
  • подключить шнек для подачи топлива;
  • подключить пульт автоматического управления котлом.

После этого следует выполнить:

  1. Установку на подачу котла группы безопасности, которая включает манометр, автоматический воздухоотводчик и сбросной клапан.
  2. Установку датчика термоклапана, если это предусмотрено конструкцией модели;
  3. Монтаж дымохода, диаметр и высота которого соответствуют техническим требованиям.
  4. Монтаж системы устройств для поддержания обратного потока: два крана-манометра на подачу и обратку, циркуляционный насос и термоголовку.
  5. При высокой вероятности внезапных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.

Поддержка обратного потока позволяет контролировать уровень нагрева теплоносителя до его поступления в систему. Пока температура на обратку не достигнет необходимого уровня (обычно 60 градусов и выше), теплоноситель будет оставаться в пределах малого циркуляционного круга. Только при нагревании теплоносителя до необходимого уровня термоголовка откроется и через нее начинает поступать холодный теплоноситель, а горячий начнет циркулировать по основному кругу.

Ни в коем случае нельзя использовать пеллетный котел с низкой температурой теплоносителя. Температура в 55 градусов является так называемой «точкой росы», при достижении которой происходит образование значительного количества конденсата. В результате объем сажи в дымоходе, а также на теплообменнике может значительно возрасти. Оборудование потребует дополнительных усилий по обслуживанию, а его мощность заметно уменьшится.

Так выглядит топочная камера пеллетного котла отопления после воздействия избыточного количества конденсата, появляющегося из-за ошибок при монтаже системы рециркуляции

Подробно процесс обвязки комбинированного пеллетного котла представлен на видео:

Многие производители пеллетных котлов рекомендуют дополнить конструкцию специальным баком-аккумулятором, который позволяет накапливать тепло. Экономия топлива при этом может достичь 20-30%. Кроме того, использование бака-накопителя позволяет избежать перегрева котла и достичь максимально высокого КПД.

2 Преимущества и недостатки

Составить грамотно схему и знать устройство агрегата недостаточно для полноценного взвешенного решения создать самодельную печь, работающую на прессованных отходах из древесины. Необходимо также учесть все достоинства и недостатки конструкции.

К основным положительным моментам можно отнести:

  • особенную экономичность, так как не требуется использование дров или угля;
  • высокий коэффициент полезного действия, выше можно встретить лишь у газовых печей;
  • высокую теплотворность пеллетов;
  • невысокую стоимость топлива;
  • полную безопасность в эксплуатации;
  • возможность полной автоматизации процесса;
  • отсутствие необходимости участия человека, так как автоматика контролирует и подачу топлива, и температурный режим;
  • долговечность и надёжность.

К преимуществам можно отнести и такую особенность печей на пеллетах, как отсутствие неприятных запахов и чёрного дыма, что делает конструкцию экологичной.

Но есть у подобных агрегатов и неприятные стороны, которые также нужно учесть при составлении схемы отопительного оборудования.

  • высокая стоимость комплектующих импортного производства для самостоятельной сборки печи;
  • ввиду того что производство древесных гранул не очень развито, появляется сложность с покупкой топлива;
  • для автоматизации процесса придётся дополнительно учесть расходы электроэнергии, так как всё оборудование автоматики работает на электричестве.

При остановке агрегата на время более 10 часов, необходимо проводить новую настройку.

Также придётся подумать и об источнике питания. Во избежание непредвиденных отключений электроэнергии лучше будет установить автономный генератор.

Возможные варианты движения жидкости

Существует множество схем. Но все способы можно разделить на две основные группы в зависимости от принципа движения теплового носителя по трубам. Поэтому конкретная схема подбирается в зависимости от того, используется в системе естественная или принудительная перекачка.

Особенности естественной циркуляции

Наиболее простое и недорогое решение — обвязка котла, где тепловой носитель будет двигаться по трубам при помощи законов физики. Реализовать такую схему сможет даже новичок, причем понадобится на это минимум времени.

Особенность системы отопления с естественной циркуляцией заключается в отсутствии насоса. В этом случае движение жидкости в трубопроводе происходит благодаря способности более холодной среды выталкивать более горячую и менее плотную.

При организации системы отопления без насоса радиаторы должны быть расположены выше, чем котел. При этом количество изгибов и поворотов труб нужно свести к минимуму

К преимуществам такого решения следует отнести:

  • низкую стоимость монтажа;
  • дешевизну обслуживания;
  • простоту установки;
  • возможность оперативно восстановить работу системы в случае обнаружения поломки.

Но схема с естественным движением жидкости имеет и свои недостатки. Прежде всего, применять ее можно только при одноконтурной системе. К тому же, такое решение будет эффективным исключительно в небольших домах.

Вариант с принудительной циркуляцией

Наибольшим спросом пользуются системы отопления, в которых используется циркуляционный насос. И это ничуть не удивительно, ведь такая схема отличается удобством, универсальностью и практичностью. Использовать ее можно в домах и постройках абсолютно любых размеров.

Но даже несмотря на уникальные преимущества, схема обогрева с принудительной перекачкой теплоносителя обладает некоторыми значимыми минусами:

  • дороговизна монтажа — средняя стоимость насоса составляет порядка 150-160 долларов;
  • сложность реализации — схема состоит из большого количества элементов, что значительно затрудняет ее реализацию;
  • необходимость балансировки — все составляющие системы обогрева дома должны быть точно выровнены относительно друг друга;
  • зависимость от наличия электроэнергии — отопительный насос будет работать только при условии подачи к нему тока.

При организации системы обогрева постройки с двумя или более контурами рекомендуется использовать вариант с принудительным движением теплоносителя.

Система отопления с принудительной перекачкой жидкости функционирует благодаря циркуляционному насосу. Поэтому лучше отдавать предпочтение надежным устройствам от проверенных производителей

Однако в этом случае основополагающим фактором производительности является мощность отопительного котла. Учтите, если ее будет недостаточно, оборудование не сможет нагреть достаточное количество теплоносителя.

1 Пеллеты в качестве топлива

У пеллетов как топливных материалов имеется немало преимуществ. Они хорошо горят и при этом дают золу в большом количестве. Но есть и свои особенности. Например, в специальных горелках существует вероятность обратного горения. В этом случае зона пиролиза попадает в топливный бункер. Это может вызывать пожар.

Также горелки критичны в отношении поступления воздуха, поскольку при его избытке опилки могут быть сдуты. Требуется обеспечить нужный режим горения, что сделать очень непросто.

Растопить самодельный пеллетный котел можно так:

  • Поджиг выполняется зажигалкой в виде керамического стержня, прогретого до 1000 градусов. Допускается разжигание лучиной, но не ЛВЖ.
  • Запуск конструкции — воздушная подача регулируется, пока образовывается стабильное горение.
  • Разгон — проводится посредством воздуха, иногда вместе с подачей топлива. Затем достигается бездымное пламя, зола с горелки сдувается без выдувания самих пеллет.
  • Дежурный режим работы — воздух прикрывается, пока не получается заданная температура теплоносителя.
  • Окончание работы — подача пеллет завершается, а воздух продолжает подаваться, пока остатки целиком не сгорят.

Опилки для отопления считаются энергоемким топливом. На килограмм выделяется порядка 5 кВт/ч тепла. Чтобы обогреть частный дом среднего размера, расположенный в средней полосе страны, в горелке обязано сгорать в час порядка 2 кг такого топлива. Пеллеты в бункер следует добавлять по разу-два в сутки и не забывать вытряхивать котельный зольник. Использованную золу можно применять в качестве удобрения.

Пеллетная горелка своими руками: разновидности

Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.

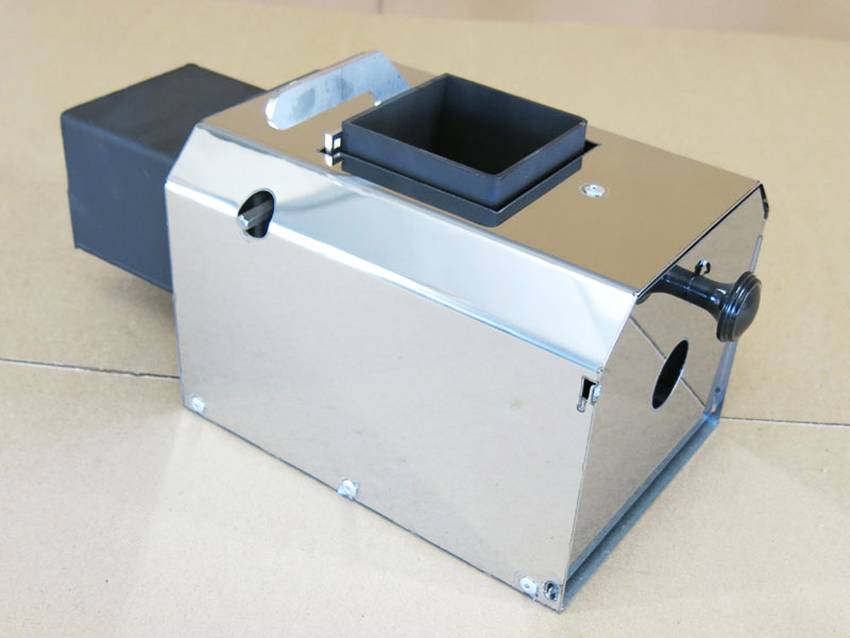

На данный момент популярны пневматические пеллетные горелки Общемаш

Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.

Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.

Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.

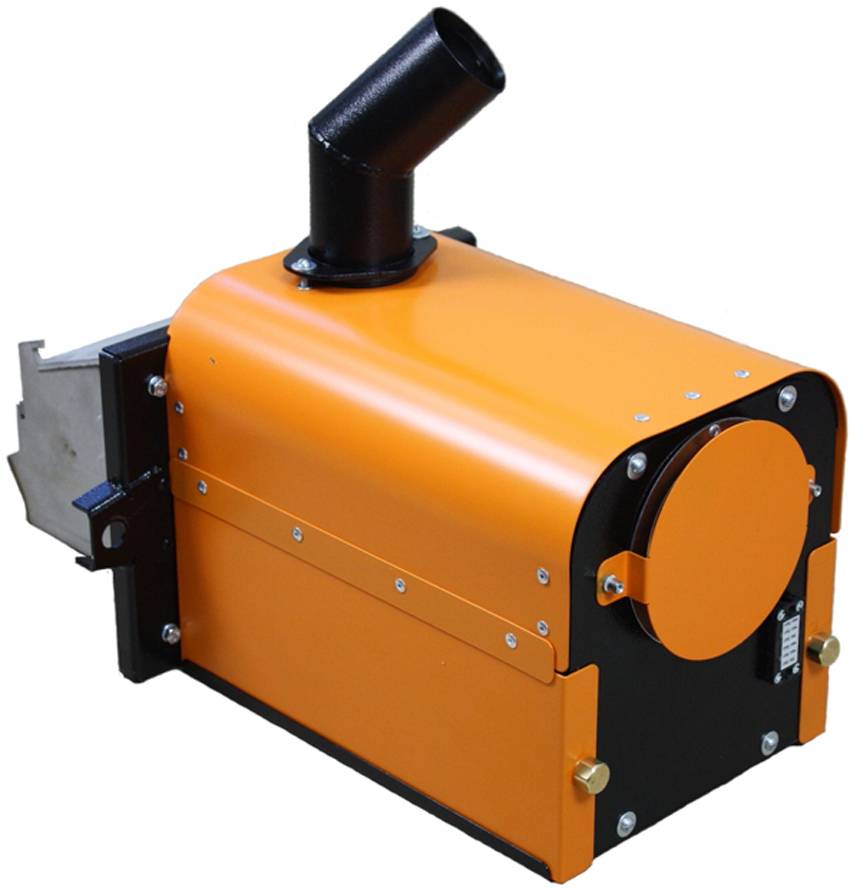

Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

Автоматические пеллетные горелки отличаются высокой пожаробезопасностью

Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.

Гравитационная пеллетная горелка: особенности конструкции

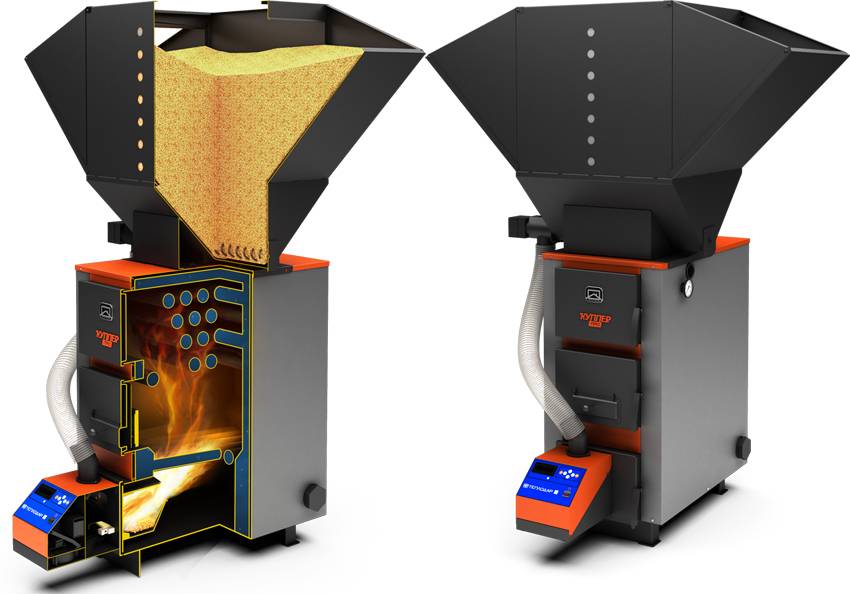

Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.

Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки

Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить

Гравитационные пеллетные горелки можно использовать без подключения к электросети

КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.

Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.

Что представляет собой обвязка

Если вы совсем новичок в делах отопительных, то нелишним будет сначала узнать, что же вообще имеется в виду под термином «обвязка». Собственно, это и есть вся отопительная система, кроме нагревательного котла. Именно от обвязки зависит то, как именно теплоноситель будет циркулировать до всех мест назначения, насколько качественно у него это будет получаться и т. д.

Для всего этого используется несколько элементов:

трубы. Именно они сегодня нас интересуют, да и вообще это один из главных компонентов конструкции. Их внешний вид вы можете увидеть на фото:

Помимо них, также важны фитинги — соединительные элементы, обеспечивающие возможность прокладки трубопровода по нужному маршруту и подключения труб к различному отопительному оборудованию,

  • расширительный бак. Необходим для отвода излишков воздуха и воды из отопительной системы,
  • радиаторы отопления. Представляют собой стационарные устройства, устанавливаемые в помещениях и обладающие высоким уровнем теплоотдачи,
  • байпасы. Строго говоря, это все те же трубы, но предназначены они не для основной циркуляции, а для дополнительной. Байпас представляет собой обходной маршрут. Если вам по какой-то причине понадобилось, например, отключить один из радиаторов, вы можете перекрыть его с помощью запорного вентиля. Если байпаса при этом не будет, то теплоноситель упрется в эту преграду и не пойдет дальше — таким образом, холодными станут все батареи, расположенные дальше ремонтируемой. А при наличии байпаса такой проблемы не возникнет — теплоноситель просто пойдет в обход и успешно доберется до всех следующих целей.

Сердцем любой отопительной системы является нагревательный котел. Именно он отвечает за достижение теплоносителем необходимой температуры. Все перечисленные элементы подключаются именно к котлу, напрямую или с помощью труб.

Помимо уже упомянутого, в обвязке может участвовать и некоторое другое оборудование:

  • кран Маевского. Устанавливается на каждый радиатор и в некоторых других местах. Необходим для быстрого и просто выпуска излишков воздуха из системы, что помогает не допускать образования воздушных пробок, препятствующих току теплоносителя. То есть, по сути, это оборудование является вспомогательным, в дополнение к расширительному баку,
  • циркуляционный насос. Все системы отопления делятся на две больших категории. В первой из них циркуляция теплоносителя осуществляется естественным путем. Это происходит за счет разницы в плотности холодной и горячей воды. Обустройство такой системы не отличается сложностью, да и экономически довольно выгодно. Но эффективность невысока. Естественная циркуляция может применяться только в небольших домах, поскольку с контуром большой длины она просто не справится — вода будет доходить до дальних радиаторов, будучи уже остывшей. Ко второй категории относятся системы с принудительной циркуляцией. Движение теплоносителя в данном случае происходит за счет работы специального оборудования — циркуляционного насоса. Это позволяет придавать жидкости необходимую скорость и, соответственно, предотвращает ее остывание посреди маршрута,
  • манометры и термостаты. Это оборудование необходимо для отслеживания корректности работы отопительной системы в целом и отдельных ее участков в частности. Термостаты отслеживают температуру теплоносителя, а манометры — уровень давления. Соответственно, при возникновении каких-либо неполадок вы можете своевременно их обнаружить, ориентируясь на показатели приборов.

Установка дымохода и котла

Собственно, установка твердотопливного котла в доме не является каким-то сверхсложным процессом. Достаточно всего лишь разместить оборудование на подготовленной основе и выставить его горизонтально по уровню с помощью регулируемых ножек, либо специальных подкладок. Патрубок для дымохода совместить с отверстием в стенке можно с помощью поворота колен.

Быстрее и легче всего будет собрать приставной внешний дымоход. Он состоит из вертикальной закрепленной трубы, которая соединяется с патрубком котла посредством тройника. Если дом деревянный, то монтаж дымовой трубы в местах прохождения сквозь стену или перекрытия должен выполняться с соблюдением техники пожарной безопасности.

Методика установки дымохода такова:

  1. В перегородке вырезают квадратное отверстие, по размеру превосходящее сечение трубы дымохода на 38 см с каждой стороны. Так, при сечении канала трубы в 100 мм и толщине утепляющего слоя в 5 см размер отверстия будет равен 100+380×2=860 мм.
  2. Монтируют в проем оцинкованный короб – это будет проходной узел.
  3. Сквозь короб пропускают сэндвич трубу, а пустоты заполняют базальтовой ватой.
  4. Фиксируют внешнюю крышку узла.

В домах, сложенных из кирпича и пеноблока, дымовую трубу монтируют в стальную гильзу с уплотнителем.

Во время монтажа системы отопления с твердотопливным котлом необходимо соблюдать ряд требований к дымоходным каналам:

  • минимальная высота дымохода (от колосниковой решетки до козырька) – 5 метров, причем в ней может быть не более трех поворотов;
  • стыковку отдельных секций трубы производят так, чтобы осадки стекали снаружи трубы, а скопившийся конденсат – внутри;
  • горизонтальный отрезок дымохода следует устанавливать со слабым уклоном в сторону котла;
  • внизу дымохода должен быть предусмотрен сборник для конденсата и ревизионный люк;
  • кровельный карниз можно обойти, если установить на дымоходе два колена с уклоном по 30º;
  • крепление трубы кронштейнами нужно производить так, чтобы они не приходились на стыки секций;
  • сверху на дымовую трубу монтируют флюгер или конусовидный колпак.

Подсоединение котла к системе

Стоит отдельно поговорить о том, как трубопровод из полипропилена подсоединяется к котлу. Дело в том, что это зависит от разновидности нагревательного оборудования:

  • газовый котел. Подводить к нему полипропиленовые трубы можно напрямую, поскольку температура теплоносителя, выходящего из него, обычно не превышает 80 градусов. Независимо от того, относится газовый котел к настенным, напольным или парапетным, при монтаже принудительной системы циркуляционный насос встраивается в каждый контур, расположенный за коллектором. Также желательно установить фильтры для очистки как поступающего, так и нагретого теплоносителя,
  • твердотопливный котел. В его обвязке необходимо учесть важный нюанс: нагрев трубы, расположенной вплотную к оборудованию, может быть чрезмерным. Это пагубно отразится на состоянии полипропилена, быстро приведя его в негодность. Поэтому первые полтора метра трубы, отходящей от котла, должны быть сделаны из металла, и только потом можно подсоединять полипропиленовую магистраль. Соединение осуществляется с помощью все тех же фитингов, сделанных именно для подобного перехода,
  • жидкотопливные и электрические котлы. Обвязка осуществляется по тому же принципу, что и в случае с твердотопливным оборудованием — полипропилен удаляем от устройства минимум на полтора метра.

Если вы учтете все вышеприведенные нюансы, то полипропиленовый трубопровод будет служить вам долго и надежно. Не стоит опасаться иметь с ним дело, поскольку сборка системы, как видите, доступна даже новичку. Для закрепления полученных сегодня знаний посмотрите видео, размещенное ниже. Успехов вам и тепла вашему дому!

Нюансы и варианты обвязки для разных типов котлов

Общие рекомендации опытных мастеров:

Схема монтажа подбирается индивидуально.
Котел устанавливают согласно правилам СНИиП ниже уровня приборов отопления.
Напольный котел перед обвязкой полипропиленом устанавливается на металлическое или бетонное основание.
Системы принудительной вентиляции и аварийного освещения рекомендуются для всех вариантов агрегатов.
В обвязку устройства, работающего на газовом топливе, включается коаксиальный дымоход, который при монтаже уплотняется по всем стыкам.
После завершения обвязки котлоагрегата и дымохода, приступают к устройству системы безопасности в следующем порядке: приборы по давлению среды (манометры), защитные приборы и далее автоматический воздухоотводчик.
Коллекторную схему выполняют трубопровод PPR 1.25 дюйма, по движению среды устанавливают защитные устройства, циркуляционный насос, гидрострелка и воздушник.
Для подачи отопительного теплоносителя к приборам нагрева от гребенки отводят 3 ответвления трубы PPR 1.0 дюйма, а остальные закрывают заглушками.
Подключают приборы нагрева и обратку.
В комбинированной системе нагрева контур теплого пола оборудуют самостоятельным наосом, при этом расширительный бачок устанавливают между гидрострелкой и котлоагрегатом.
Обвязку котлоагрегата завершают установкой дренажного крана, его используют также для заполнения контура, но лучше, если это будут два самостоятельных вентиля

Точка установки зависит от выбранной системы, но есть общие условия — дренажный вентиль устанавливается в нижней точке, что особенно важно, если планируется законсервировать систему зимой, чтобы в ней не осталось воды.

Газовое оборудование

Обвязку такого оборудования полипропиленовыми трубами выполняют с самостоятельной схемой и контурным насосом, создающим рабочее давление на малом участке сети от источника до распределителя.

Обвязывать такими трубами газовый агрегат допускается без стальных патрубков, поскольку температура нагрева на подаче не превышает 80 С.

В агрегате, работающем на газе, с чугунным бойлером, монтируют теплоаккумулятор, который помогает сбалансировать гидравлический режим и препятствует резким скачкам температур, влияющим на хрупкие чугунные поверхности нагрева. При обвязке 2х- контурных котлов дополнительно нужно размещать фильтры тонкой и грубой очистки воды.

Электрический нагреватель

Обвязка электрического котла полипропиленом вполне допустима. Котел имеет высшую оценку защитной системы, не дающей закипеть воде в агрегате, с последующим образованием пара и разрывом трубы. Процесс нагрева прекращается при отключении подачи электроэнергии на электронагревательные элементы.

Кроме того в системе имеются встроенные гидроаккумуляторы и устройства, для сброса излишнего давления среды, которое может образоваться при внезапном отключении электроэнергии и остановки насоса перекачки горячей воды к приборам нагрева и точкам водоразбора.

Обвязка твердотопливного котла

Твердотопливные модели

Это самый проблемный агрегат для обвязки из пластиковых труб. Для него установка защитного метрового патрубка на входе/выходе среды – обязательна, чтобы защитить их от перегрева. Для систем с насосной циркуляцией, потребуется дополнительное устройство резервного электропитания, чтобы продолжить охлаждение котла при аварийном отключении основного источника электричества. Кроме того выполняют малый гравитационный контур с небольшим количеством подключенных батарей, чтобы охладить котловые поверхности нагрева, пока не выгорит все топливо.

Твердотопливный котел по требованиям правил пожарной безопасности накрывают защитным кожухом, существенно снижающего теплопотери от стенок топочной камеры в котельную и, следовательно, негативное воздействие на PPR-трубы

Небольшая памятка для монтажа пластиковых труб — качество будет определяться не только монтажными работами, но и выбранным сортаментом труб. Следует приобретать все основное и вспомогательное оборудование котельной, только сертифицированные у зарекомендовавших поставщиков. Полимерные трубы не требуют изоляционных работ и покраски, на них не образовывается накипь и коррозия, они отличаются высокой шумоизоляцией. Стоимость материала ниже, а трубы легче, чем из металла, поэтому монтаж можно выполнить своими руками.

Особенности

Если отопительный аппарат можно уподобить сердцу нагревательной системы, то обвязка котла – это сосуды и периферические органы.

При использовании такой системы осуществляются следующие действия:

  • обеспечивается нормальная температура в отопительных контурах;
  • сбрасывается содержащийся в магистрали воздух;
  • поддерживается нормальный запас теплоносителя;
  • отслеживается равномерность прогрева отопительных приборов;
  • поддерживается подключение различных отопительных контуров и настройка их на ту или иную температуру;
  • повышение эффективности распределения получающегося тепла.

Конструктивные особенности пеллетных горелок

Основная задача любой горелки – обеспечение равномерного прогрева котла. Это цель достигается посредством переработки гранулированного топлива. С конструктивной точки зрения горелка представляет собой камеру сгорания, которая чаще всего напоминает по форме трубу. Горение внутри такого устройства происходит за счет непрерывной подачи воздуха.

Доставка топлива осуществляется специальным устройством – шнеком. Для нагнетания воздуха в конструкции предусматривается вентилятор, работа которого не дает погаснуть пламени. Горелка может иметь разнообразную форму, которая не оказывает существенного влияния на эффективность устройства. Камеры, которые имеют круглую форму сечения, являются наиболее распространенными. Это связано с тем, что их проще всего изготовить. Однако и прямоугольные варианты встречаются довольно часто.

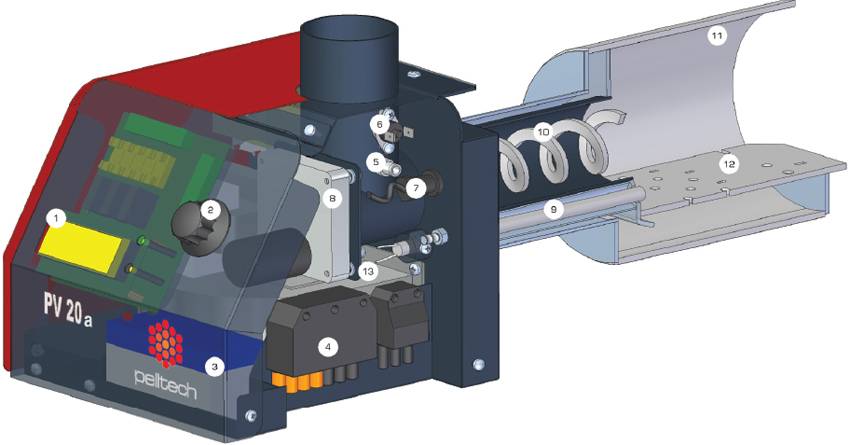

Устройство пеллетной горелки, где 1 – ЖК-дисплей, 2 – ручка управления, 3 – резервный аккумулятор, 4 – разъем соединительный, 5 – датчик уровня топлива, 6 – предохранительное термореле, 7 – фотодатчик, 8 – двигатель внутреннего шнека, 9 – запальник, 10 – шнек внутренний, топка, 11 – решетка сгорания, 13 – вентилятор

В круглых горелках, используемых для переработки пеллет, устанавливается плоское основание. Оно используется для размещения топлива и монтируется снаружи к фронтальной поверхности. Стоит отметить, что некоторые горелки имеют возможность подключения GSM-модуля. В качестве примера можно привести пеллетную горелку Терминатор 15. Ее стоимость составляет приблизительно 75 тыс. руб.

Принцип действия данных устройств довольно прост. Вначале опилки загружаются в бункер, после чего происходит их доставка по каналу в горелку. Вентилятор, нагнетающий воздух, поддерживает необходимый уровень пламени внутри устройства. Продукты сгорания накапливаются в зольнике. Очистку этого отсека рекомендуется проводить не реже 1 раза в неделю.
